Устройство
Этот узел имеет в своей конструкции корпус, пружинки, верхнюю и нижние крышки, фиксатор, полости и каналы для движения масла, различные клапана, винт для регулировки, три золотничка, гильзу, шарик, бустер и обойму фиксатора. Управляется распределитель рычагами, которые имеют опоры в виде сферы.
Золотнички распределителя имеют вид цилиндрообразных валиков, которые подверглись качественной обработке. В строго определённых точках есть специальные проточки. Их ставят в качественные и обработанные отверстия в корпусе. Они проходят сквозь предусмотренные каналы и полости. Золотнички передвигаются в них по направлению осей. Получается так, что, закрывая одни каналы, золотнички приоткрывают другие. Это меняет вектор перетекания жидкости. Золотнички приходят в движение под действием рычага, который имеет четыре позиции:
нейтраль, подъём, свободное плавание, вынужденное опускание.
Эти позиции имеют свою фиксацию. Только вынужденное опускание предполагает необходимость держать рычаг рукой. Золотнички имеют приспособления для автовозврата в позицию «нейтраль» из зафиксированных позиций «подъём» и «вынужденное опускание».
Описание способа действия механизма
В нейтральном положении золотнички остаются под воздействием пружинок. Они отсекают нагнетающий канал от полостей, масляная жидкость к цилиндрам попадать не в состоянии. Эти золотнички отсоединяют путь масла к сливным каналам. Действия приводят к тому, что поршень остаётся в строго фиксированном положении. Если масло начинает подаваться насосом в нагнетающий канал, происходит воздействие на нижний элемент перепускающего клапана. Возникает сила и клапан становится открытым. Масло начинает перемещаться в нижнюю часть гидравлического распределителя и отправляется на слив.
Управляющий канал остаётся приоткрытым. Немного масла уходит на слив и не мешает приоткрытию перепускающего клапана. При плавающем положении золотничка оба пространства могут сообщаться друг с другом благодаря сливающей магистрали. Жидкость от насоса легко перетекает через гидрораспределитель и попадает в бак по тем же канальцам, что и при позиции «нейтраль». А ещё в данном положении, благодаря сообщению двух цилиндров через гидрораспределитель, поршень способен передвигаться под воздействием нагрузки штока.
В позиции «подъём» или «вынужденное опускание» одна полость сообщается со сливной, другая — с нагнетательной. Управляющий канал блокируется поясом золотничка, масляное давление в нижней и верхней части поршня перепускающего клапана становится одинаковым. Клапан гидравлического перераспределителя под воздействием собственной пружинки уходит вниз. Вход масляной жидкости на сток прекращается.
При воздействии жидкости поршень в цилиндре начинает двигаться и приводить в эксплуатационное положение механизмы и рабочие части трактора. Машинальное возвращение золотничков из рабочего положения «подъём» получается благодаря создаваемому давлению. Величина данного давления практически равна величине давления при срабатывании предохраняющего клапана. Этот клапан воссоединяется с магистралью стока. Давление в нём немного уменьшается. Но в другом канале и пространстве оно остаётся сравнительно высоким. Ведь перепускающий клапан ещё закрыт.
За счёт разного давления в каналах гидрораспределителя происходит открытие отверстия. Масло начинает поступать под бустер. Фиксация золотника исчезает. Пружинка возвращает его в положение «нейтраль». В положении «вынужденное опускание» канал соединяется с каналом стока. Передвижение клапана и прекращение фиксации золотничка выполняется при маленьком давлении — 2 мегапаскаля.
Распределить гидравлический имеет сравнительно простую, надёжную конструкцию. Он не требует особых навыков при техническом обслуживании и мелком ремонте.
Схема подключения гидрораспределителя на МТЗ-80
Основным назначением продукции Минского тракторного завода является выполнение универсально-пропашных работ. Для эффективной работы моделей МТЗ-80 со специальным оборудованием устанавливаются гидравлические распределители с 3 золотниками. При этом возможно использование аппаратов с 2 плунжерами.
Схема подключения распределителя на МТЗ-80 с 2 золотниками отличается наличием 2 рычагов, которые используется для работы с кабины трактора. Устройство имеет подвод рабочей жидкости от насоса по каналу нагнетания, а также отделение для отвода масла в полость сливного бака.
После установки оборудования на МТЗ согласно схеме подключения гидрораспределителя нужно регулярно осматривать комплектующие устройства и заниматься их обслуживанием. Во время периодического контроля работы гидравлического распределителя рекомендуется проверять уровень масла, используя для этого щупы.
READ Как подключить антивирус на андроид
Помимо этого, при использовании некачественных смазочных материалов наблюдаются частые выходы приборов из строя. Чтобы избежать подобных неприятностей, нужно использовать марки масел, которые рекомендованы производителем.
Гидравлические распределители при правильном использовании повышают срок эксплуатации техники. В случае соблюдения всех особенностей схемы подключения гидрораспределителя эффективность работы трактора вместе со специальным оборудованием повысится на 30-40%. При этом снизится вероятность различных поломок и потеря гидравлической жидкости.
Если у Вас остались вопросы, заполните форму:
Источник
Устройство и виды гидрораспределителей
Гидрораспределители — востребованные устройства в самых разных сферах деятельности, связанной с водной средой, от систем очистки до отопительных систем. Рассмотрим разновидности устройств, принцип работы и на чем основан выбор той или иной модели гидрораспределителя.
Устройства изготавливаются из высококачественных стальных сплавов, чугунных заготовок, а также есть варианты из бронзовых слитков. Для дополнительной закалки сырья его подвергают воздействию азота, цементируют. Их вес и размеры зависят от масштабов пропускаемой жидкости. Чем крупнее габариты распределителя, тем выше пропускная способность.
Гидравлические распределитель и его принцип работы
Гидросистема представляет собой устройство для преобразования небольшого усилия в значительное усилие с использованием для передачи энергии какой-либо жидкости. Популярность гидравлических систем объясняется прежде всего высокой эффективностью их работы, надежностью и относительной простой конструкцией.
Типы распределителей в гидравлике
В зависимости типа регулирующего элемента при открытии или закрытии в Мире существуют клапанные и золотниковые распределители.
Золотниковые и клапанные устройства различаются по типу прямого (ручное, механическое управление, электрическое, гидравлическое, пневматическое управление) и непрямого действия (электрогидравлическое управление).
В чем основная разница между золотниковым распределителем и клапанным
Клапанные распределители обеспечивают лучшую герметичность, а также они способны работать при большем давлении.
Золотниковые распределители – компактны, также они обеспечивают более плавное перекрытие рабочих зон, что особенно важно при наличии больших инерционных масс
Число положений гидравлического распределителя
Количество вариантов соединения гидравлических линий распределителемназывают числомихположения. Наибольшее распространение получили двух- и трехпозиционые распреды.
Количество подводимых гидролиний
Распределители могут различаться по количеству подводимых линий, наиболее часто применяются четырех линейные гидрораспределители, к ним подводится 4 линии:
- p – давление;
- t – слив;
- a — выход на линию А (например, подвод жидкости в поршневую полость домкраты);
- b — выход на линию В (например, подвод рабочей жидкости в штоковую полость домкрата).
Устройство и принцип работы гидрораспределителя
Гидравлический распределитель используется для перенаправления потоков рабочей жидкости.
Если следовать простой схеме, показанной на изображении №1, то гидравлическая жидкость поступает в распределитель через насос (Н) и направляется в цилиндр (Ц). В зависимости от стороны смещения запорно-регулирующего элемента (ЗРЭ), жидкость транспортируется в левую (1) или правую (2) полость цилиндра, в результате чего данный узел перемещается в разные стороны.
На изображении №1 гидрораспределитель (Р) находится в нейтральном положении, поэтому в данном случае цилиндр не двигается. В конструкции каждого устройства присутствует предохранительный клапан, блокирующий работу узла при достижении допустимого предела давления. При активации КП гидравлическая жидкость направляется в гидробак, минуя все компоненты распределителя.
Способы управления гидравлическими распределителями
По способу управления различают гидравлические распределители с механическим, ручным, электромагнитным, гидравлическим пневматическим управлением.
В ГОСТе 24679-81 указаны диаметры условных проходов гидравлических распределителей — 6, 10, 16, 20, 32 мм. Сочетания условных проходов и способов управления отмечены в таблице ниже.
DSE3-C*, DSE3-A* гидрораспределители с электронным пропорциональным управлением
Гидравлическое оборудование / Гидрораспределители //
| Распределитель DSE3-C26/10N-D24K1 |
|
| Монтажная поверхность DSE3-C*, DSE3-A* |
Идентификационный код гидрораспределителей DSE3-C*, DSE3-A*
|
Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N). Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей, таких, как HFA, H, HFC, проконсультируйтесь в нашем отделе технической поддержки. | |||||||||||||||||||||||||||||||||||||||||||||
| ПРИМЕЧАНИЕ: Гайки фиксации катушек и уплотнительные кольца (OR) поставляются вместе с клапанами. |
Электронные блоки управления для распределителей DSE3-C*, DSE3-A*
| Электронный блок управления EDC-112 для DSE3-*SA(SB) | (для катушек 24 В пост. тока) штепсельный вариант |
| Электронный блок управления EDC-142 для DSE3-*SA(SB) | (для катушек 12 В пост. тока) штепсельный вариант |
| Электронный блок управления EDM-M112 для DSE3-*SA(SB) | (для катушек 24 В пост. тока) установка на рейку DIN EN 50022 |
| Электронный блок управления EDM-M142 для DSE3-*SA(SB) | (для катушек 12 В пост. тока) установка на рейку DIN EN 50022 |
| Электронный блок управления UEIK-11 для DSE3-*SA(SB) | (для катушек 24 В пост. тока) тип Eurocard |
| Электронный блок управления EDM-M212 для DSE3-A(C)* | (для катушек 24 В пост. тока) установка на рейку DIN EN 50022 |
| Электронный блок управления EDM-M242 для DSE3-A(C)* | (для катушек 12 В пост. тока) установка на рейку DIN EN 50022 |
| Электронный блок управления UEIK-21 для DSE3-A(C)* | (для катушек 24 В пост. тока) тип Eurocard |
Пример заказа гидрораспределителя с пропорциональным электронным управлением:DSE3-C26/10N-D24K1 — Пропорциональный распределитель, 26 л/минDSE3-C04/11N-D24K1 — Пропорциональный распределитель, 4 л/минDSE3-C01R/11N-D24K1 — Пропорциональный распределитель, 1,3 л/минDSE3-A26/11N-D24K1 — Пропорциональный распределитель, 26 л/минDSE3-C26SA/10N-D24K1 — Пропорциональный распределитель, 26 л/мин
Устройство и принцип действия гидрораспределителя Р-80-3/1-22
Гидрораспределитель Р-80-3/1-22 является механизмом, который управляет силовыми цилиндрами гидравлической системы агрегата. Золотники (на рисунке поз. 2) гидрораспределителя могут находиться в четырех положениях: 1-“Нейтральное”; 2-“Подъем”; 3-“Принудительное опускание”; 4-“Плавающее”. При последнем положении обеспечивается свободное перемещение поршня гидроцилиндра. В первых трех положениях золотники фиксируются при помощи шариковых устройств фиксации.
Все золотники оснащены автоматическим устройством, которое возвращает их в положение “Нейтральное” из положения “Подъем” или “Принудительное опускание” после того, как закончится рабочий ход поршня гидроцилиндра. Считается нормальным давление гидросистемы, не превышающее 70 кгс/см2. Когда все золотники находятся в нейтральном положении, масло через перепускной клапан (поз. 9) гидрораспределителя от насоса поступает на слив.
Золотники (поз. 2), клапан (поз. 25) предохранительный и клапан (поз. 9) перепускной установлены в одном корпусе. В крышке (поз. 19) смонтированы рычаги (поз. 15) управления золотниками, уплотненные резиновыми кольцами (поз. 17). Для того, чтобы сохранялась чистота контактных поверхностей уплотнений, их снаружи защищают колпаками-пыльниками (поз. 14). Автоматические устройства золотников, а также шариковые устройства фиксации находятся в нижней крышке (поз. 12) распределителей Р-80-3/1-22. От насоса рабочая жидкость подводится к корпусу (поз. 1) распределителя с присоединенными к нему подводящими маслопроводами гидроцилиндров. К нижней крышке подведена сливная магистраль.
Для обеспечения нормальной работы гидрораспределителя, а также и других узлов и механизмов гидросистемы агрегата, масло должно подвергаться тщательной фильтрации. Загрязнение масла может привести к засорению автоматических устройств золотников, предохранительного и перепускного клапана, что приведет к нарушению нормальной и стабильной работы гидрораспределителя и всей гидросистемы в целом.
Как подключается
Принцип подключения оборудования зависит от задач, технических характеристик и сферы применения. В целом последовательность следующая:
- Глушится перепускной клапан.
- С помощью перепускного клапана соединяются каналы управления.
- Открываются новые каналы по оси.
Подключение может быть осуществлено параллельным или последовательным методом. Отличаются они друг от друга особенностями заглушки клапана и соединения канала.
При подключении следует учитывать ряд факторов:
- Соблюдать герметичность соединительной арматуры;
- Заглушить все отверстия перед покраской устройства;
- Отказаться от мойки высокого давления во избежание попадания воды в корпус;
- Подключать распределитель с помощью монтажных отверстий;
Также перед соединением с гидросистемой следует демонтировать пластмассовые или резиновые пробки, использующиеся для заглушки отверстий в корпусе. Клапан может устанавливаться в любом положении.
Разновидности гидрораспределителей
По типу запорно-регулирующего элемента распределители бывают следующих типов:
Компания «Гидроник» осуществляет ремонт гидрораспределителей любых типов. У нас можно получить рекомендации и консультации по поводу установки и эксплуатации компонентов гидравлической системы. Мы также можем помочь подобрать модель в соответствии с вашими требованиями и условиями использования.
Оснащение погрузчиком и экскаватором
Трактора МТЗ могут оборудоваться различными типами погрузчиков.
Существуют погрузчики с гидравлическим питанием от гидросистемы трактора. Они подключаются маслопроводами высокого давления к соответствующим выходам гидрораспределителя через разрывные муфты. Также выпускаются варианты погрузчиков с собственными гидрораспределителями. Такие модели подключаются непосредственно к масляному насосу, при этом гидравлические выходы распределителя трактора остаются свободными и могут использоваться с другими механизмами.
В случае необходимости комплектования трактора экскаватором необходимо учесть следующее:
- Вероятнее всего придется заменить штатный распределитель трактора на более мощный, в случае, если оборудование не укомплектовано автономной гидросистемой. Это защитит гидравлическую систему от резких скачков давления и перегрева масла.
- Если экскаватор оборудован своей гидросистемой, то она подключается непосредственно к валу отбора мощности.
- На трактор устанавливается специальная навеска, которая позволяет сместить центр тяжести машины в сторону стрелы, что дает большую устойчивость.
- Монтируются гидравлические опоры, которые также обеспечивают устойчивость трактора при проведении экскаваторных работ.
Для чего нужна гидрострелка: принцип работы, назначение и расчеты
Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.
Особенности работы устройства
Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:
- разделитель необходим для гарантии выполнения технических характеристик;
- устройство поддерживает температурный и гидравлический баланс;
- параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
- защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
- позволяет сэкономить топливо и электроэнергию ;
- сохраняется постоянный объем воды;
- снижает гидравлическое сопротивление.
Функционирование прибора с четырех ходовым смесителем
Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.
Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.
Устройство гидрострелки отопления
Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

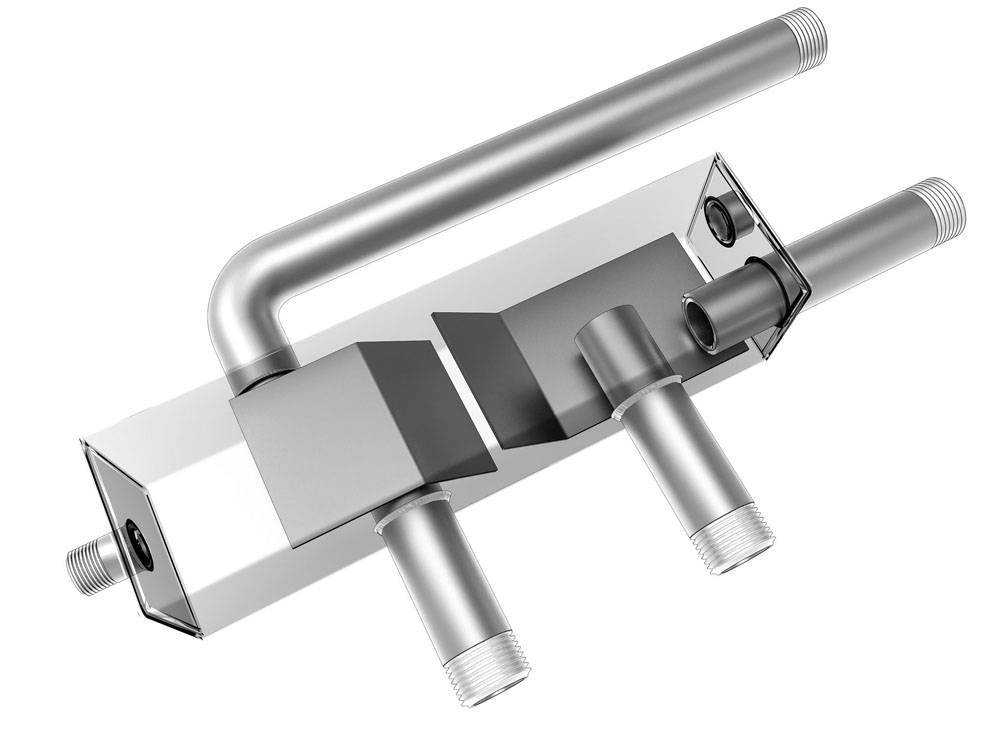

Внутреннее устройство современного оборудования
Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.
Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.
Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков
Дополнительные функции оборудования
Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.
Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

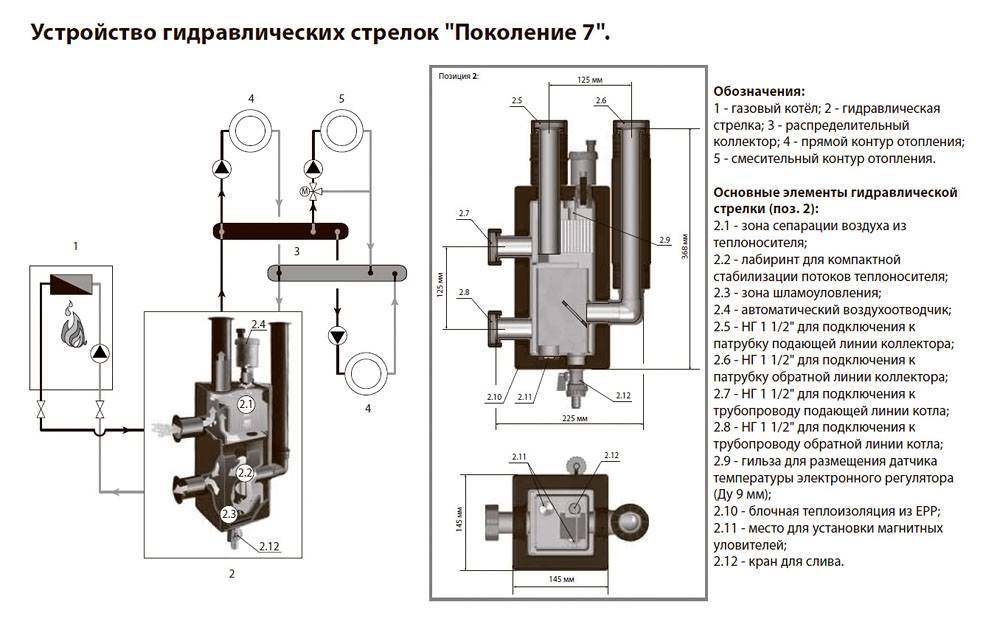

На схеме показано устройство в разрезе
Полезная информация! Для сложного оборудования требуется датчик температуры, манометр и линия для запитки системы.
Принцип работы гидрострелки в системах отопления
От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

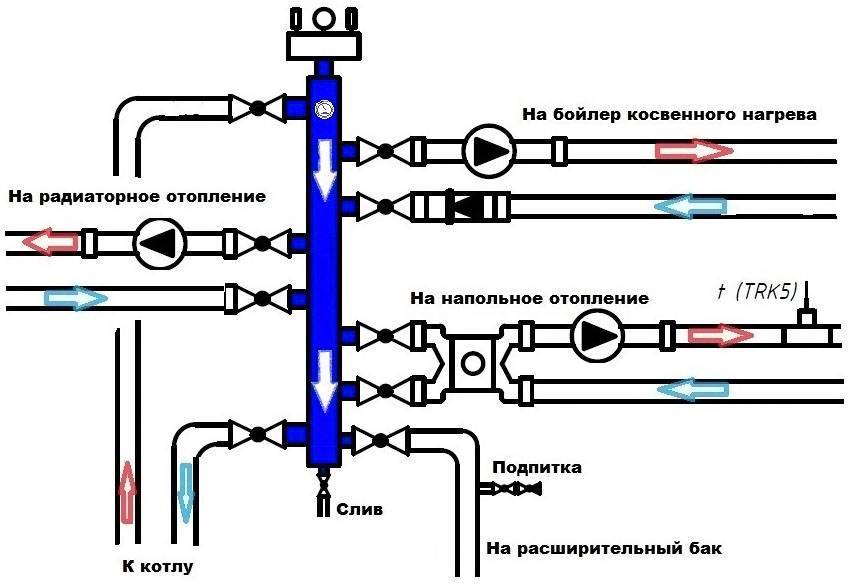

Существуют следующие схемы подключения гидрострелки:
нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;
Использование контура теплого пола
определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;
Схема системы отопления
объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

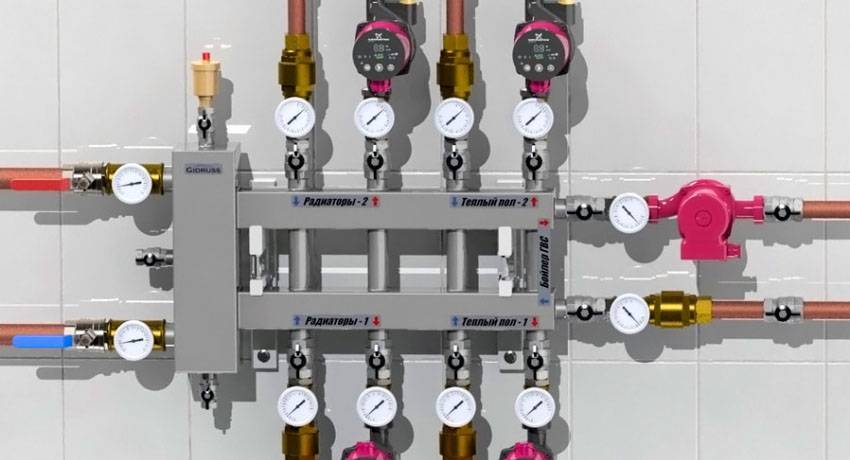

Вариант использования гидрострелки
Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.
Особенности работы системы
В данной таблице продемонстрированы некоторые модели и их стоимость.
Обозначения гидравлических распределителей
В обозначении распределителя через дробь указывается количество основных линий, подводимых к распределителю, и позиции. Например четырехлинейный трехпозиционный распределитель будет обозначаться 4/3. Также в обозначении распределителя указывается номер схемы (см. таблицу ниже).
Гидравлическая схема распределителя
На гидравлической схеме гидравлический распределитель обозначается рядом прямоугольников, каждый из которых обозначает отдельную позицию распределителя.
В каждом прямоугольнике линиями показано какие каналы соединит распределитель в данном положении.
Подробнее узнать том как читать гидросхемы с распределителем можно узнать в статье как читать гидравлические схемы.
Согласно ГОСТ 24679-81 выпускаются следующие схемы гидравлических распределителей.
Распределители 64, 44, 574, 34 схемы являются одними из самых распространенных. Распределитель 64 схемы в нейтральном положении позволяет разгрузить насосную станцию, отправляя рабочую жидкость на слив.
Основные исполнения распределителей по гидросхеме
Используя данные, представленные в таблице, можно сделать вывод о соответствии схем распределителей:
- 14 схеме по Российской классификации соответствуют распределители Atos 0710, Duplomatic S2, Parker 2C, Caproni 00, Rexrot H
- 24 схеме соответствуют распределители Atos 0718, Duplomatic S10, Parker 6С, Caproni 05, Rexrot M
- 34 схеме соответствуют распределители Atos 0713, Duplomatic S3, Parker 4C, Caproni 04, Rexroth J
- 44 схеме соответствуют распределители Atos 0711, Duplomatic S1, Parker 1C, Caproni 01, Rexroth EB
- 64 схеме соответствуют распределитли, Atos 0714, Duplomatic S4, Parker 9C, Caproni 02, Rexroth G и т.д
- 574 схеме соответствуют распределители Atos 0630/2, Duplomatic TA002, Parker 30B, Caproni 11, Rexroth C
Гидравлический распределитель – специальное устройство, применяемое в производственных механизмах, которое позволяет менять направление движения жидкости. Он необходим для контроля точности смены потоков, которые должны сменяться в определенной последовательности для включения механизмов. Распределитель может монтироваться к основному механизму с помощью различных креплений. Чаще всего применяется резьбовое, фланцевое и стыковое крепление. Для высокой точности работы обычно применяются электрогидравлические распределители, которые управляются электромагнитами.
Устройство и принцип работы
Гидрораспределители могут применяться при работе с различными типами жидкостей. Но чаще всего такой механизм можно встретить в гидравлических системах, для регулировки потока, уровня и давления масла.
Принцип работы электрораспределителя такой:
- На корпусе установлен электромагнит постоянного тока, который при включении воздействует на палец и толкатель, к которому крепится с помощью рычага.
- Толкатель воздействует на шариковый клапан, прижимая его к седлу;
- Такое положение позволяет гидродвигателю включиться в работу, вытесняя жидкость из рабочей емкости в сливную магистраль.
- Когда на электромагнит не поступает электричество, шариковый клапан прижимается к седлу.
- Из-за этого с рабочей емкостью соединяется с нагнетательной полостью, что приводит к обратному движению жидкости, которая возвращается в полость двигателя.
- Рабочая емкость закрывается обратным клапаном, который не позволяет жидкости двигаться в системе.
- Для работы распределителя не требуется большой мощности, так как вся система уравновешена. Усилие пружины, которая воздействует на шариковый клапан, примерно равняется давлению со стороны толкателя, в полость которого нагнетается рабочая жидкость. Из-за этого даже малейшего усилия электромагнита достаточно для изменения направления и распределения потоков жидкости.
Практически все модели распределителей работают по одному принципу. Отличия могут быть незначительные и зависят от конструкционных особенностей.
