Гидравлическая растяжка. Восстанавливаем кузов автомобиля

Использование гидравлической растяжки в кузовном ремонте автомобилей

• Для нача­ла рабо­ты рас­тяж­ка долж­на быть соеди­не­на с пом­пой шлан­гом, страв­ли­ва­ю­щий кла­пан дол­жен быть закрыт пово­ро­том его по часо­вой стрел­ке до пре­де­ла. Не закру­чи­вай­те вен­тиль слиш­ком силь­но. Рычаг дол­жен быть при­кру­чен к руч­ке пом­пы. Что­бы убрать дав­ле­ние, нуж­но повер­нуть вен­тиль кла­па­на про­тив часо­вой стрел­ки. Не откру­чи­вай­те вен­тиль боль­ше, чем на поло­ви­ну обо­ро­та.
• Гид­рав­ли­че­ский насос мож­но рас­по­ла­гать в любом поло­же­нии, от гори­зон­таль­но­го до вер­ти­каль­но­го, но конец шлан­га пом­пы все­гда дол­жен быть вни­зу, когда пом­па рас­по­ло­же­на не гори­зон­таль­но.
• Нико­гда не пре­вы­шай­те нагруз­ку, кото­рую спо­соб­на выдать рас­тяж­ка.
• Перед при­ме­не­ни­ем рас­тяж­ки нуж­но изме­рить рас­сто­я­ния меж­ду кон­троль­ны­ми точ­ка­ми, что­бы опре­де­лить направ­ле­ние, в кото­ром пред­сто­ит при­ла­гать уси­лие. Это может быть еди­нич­ное воз­дей­ствие, либо серия после­до­ва­тель­ных воз­дей­ствий, со сме­ной поло­же­ния гид­рав­ли­че­ской рас­тяж­ки.
• При исполь­зо­ва­нии гид­рав­ли­че­ской рас­тяж­ки важ­но пони­мать, что дав­ле­ние обра­зу­ет­ся на обо­их кон­цах рас­тяж­ки одно­вре­мен­но. Таким обра­зом, может воз­ник­нуть опас­ность дефор­ма­ции непо­вре­ждён­но­го эле­мен­та кузо­ва во вре­мя воз­дей­ствия рас­тяж­ки, если место рас­по­ло­же­ния гид­рав­ли­че­ской рас­тяж­ки выбра­но непра­виль­но. Дав­ле­ние может быть при­ло­же­но локаль­но или рас­пре­де­ле­но на боль­шую пло­щадь, исполь­зо­ва­ни­ем спе­ци­аль­ных наса­док или под­кла­ды­ва­ни­ем дере­вян­ных брус­ков из твёр­до­го дере­ва.

Устра­не­ние вмя­ти­ны

Поря­док воз­дей­ствия рас­тяж­кой с рези­но­вой насад­кой на обшир­ную вмя­ти­ну. Не надав­ли­вай­те сра­зу в центр боль­шой вмя­ти­ны.

При устра­не­нии обшир­ной вмя­ти­ны (к при­ме­ру, на кры­ше) гид­рав­ли­че­ская рас­тяж­ка долж­на воз­дей­ство­вать вокруг её внеш­них кра­ёв, посте­пен­но пере­хо­дя от пери­фе­рии к цен­тру, как при рих­тов­ке вмя­ти­ны рих­то­воч­ным молот­ком. Так вмя­ти­на посте­пен­но воз­вра­тить­ся в пер­во­на­чаль­ное состо­я­ние. Для тако­го вида ремон­та исполь­зу­ет­ся спе­ци­аль­ная рези­но­вая насад­ка, кото­рая исклю­чит допол­ни­тель­ную дефор­ма­цию листо­во­го метал­ла при надав­ли­ва­нии. Если дей­ствие гид­рав­ли­че­ской рас­тяж­ки будет направ­ле­но напря­мую в самую глу­бо­кую точ­ку повре­жде­ния, без устра­не­ния напря­же­ния вокруг, то обра­зу­ют­ся склад­ки и металл рас­тя­нет­ся, что потре­бу­ет допол­ни­тель­ной рих­тов­ки.

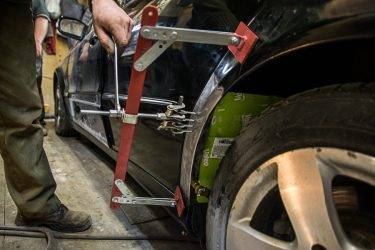

Исполь­зо­ва­ние гид­рав­ли­че­ской рас­тяж­ки в про­ёмах

Гид­рав­ли­че­ская рас­тяж­ка может при­ме­нять­ся в про­ёмах кузо­ва для воз­вра­та гео­мет­ри­че­ских пара­мет­ров в пер­во­на­чаль­ное состо­я­ние. Для это­го на отбор­тов­ки про­ёмов могут уста­нав­ли­вать­ся дере­вян­ные брус­ки из твёр­до­го дере­ва с про­пи­лом для отбор­тов­ки, на кото­рые будет опи­рать­ся рас­тяж­ка, либо спе­ци­аль­ные зажи­мы.

Вытя­ги­ва­ние рас­тяж­кой в ком­би­на­ции с цепью

Для более эффек­тив­но­го воз­дей­ствия рас­тяж­ка долж­на рас­по­ла­гать­ся, при­мер­но, под углом 45 гра­ду­сов, угол цепи с полом не дол­жен быть мень­ше 90 гра­ду­сов. На иллю­стра­ции пока­зан непра­виль­ный вари­ант рас­по­ло­же­ния рас­тяж­ки. В этом слу­чае уси­лие направ­ле­но вверх, а не на вытя­ги­ва­ние повре­ждён­но­го кузо­ва.

Рас­тяж­ку мож­но исполь­зо­вать в ком­би­на­ции с цепью и зажи­мом для вытя­ги­ва­ния сме­щён­ных частей кузо­ва. Для это­го дол­жен быть упор для её осно­ва­ния и креп­ле­ние для цепи. Гори­зон­таль­ное вытя­ги­ва­ние при помо­щи цепи и рас­тяж­ки мож­но реа­ли­зо­вать, рас­по­ло­жив рас­тяж­ку под углом 45 гра­ду­сов. Для вытя­ги­ва­ния под углом вверх рас­тяж­ка будет рас­по­ла­гать­ся вер­ти­каль­но и тре­бу­ет удли­не­ния при помо­щи удли­ни­тель­ных труб.

Нагрев-охлаждение

Для такого метода правки в домашних условиях без покраски нужно иметь:

• строительный фен;
• сжатый воздух;
• средства личной защиты (перчатки, респиратор);
• полироль.

Суть такого ремонта поверхности ТС без покраски в том, что из-за разницы температур металл выпрямляется. Правка проводится по такому алгоритму:

• плавными движениями по радиусу нагревается вмятина;
• при помощи сжатого воздуха вмятина охлаждается.

Если повреждение среднего размера, нагрев следует проводить в нескольких местах. По окончании процесса обработанное место нужно обработать полиролем. Заделать таким образом вмятину самостоятельно весьма просто и недорого.

Растяжки на гидравлике

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Самыми популярными кузовными инструментами на гидравлике считаются растяжки

Они используются для силового воздействия на составные элементы кузова, что неминуемо происходит в процессе ремонта и правки металлического остова машины

Самыми популярными кузовными инструментами на гидравлике считаются растяжки. Они используются для силового воздействия на составные элементы кузова, что неминуемо происходит в процессе ремонта и правки металлического остова машины.

Растяжки эффективно устраняют не только вмятины на кузове, но и всевозможные искривления, деформации и другие повреждения, требующие рихтовки. Отметим, что с помощью этих инструментов можно легко и просто отрихтовать стойки, элементы подвески и т. д.

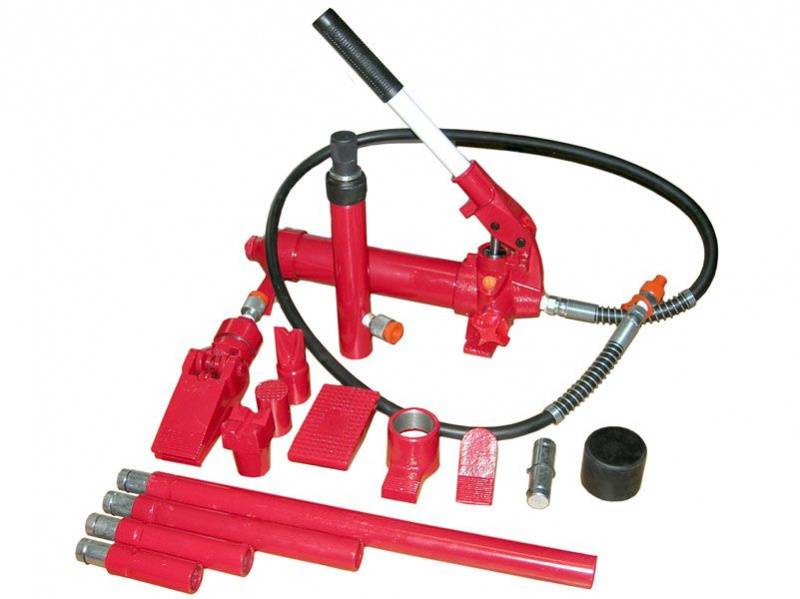

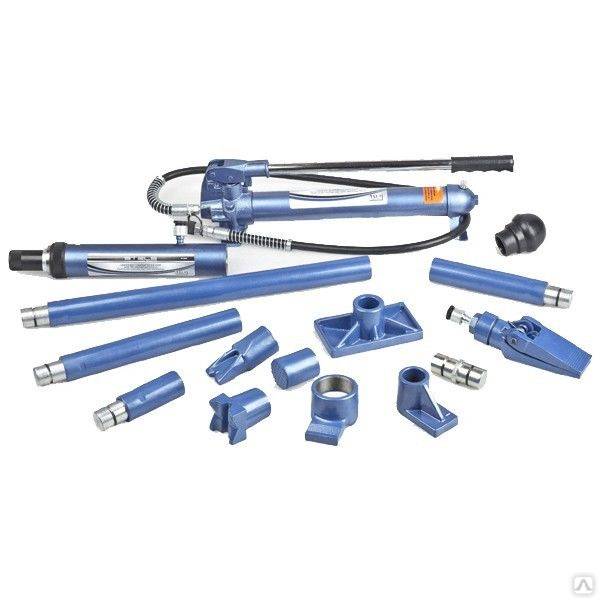

Растяжки продаются в наборе. С основным инструментом обязательно должны идти насадки различной конфигурации, насос, оборудование для захвата и упора, удлинители, цилиндр и многое другое. Безусловно, при желании комплект можно увеличить, добавив нужное оборудование.

Комплект растяжек должен иметь в своем составе также помпу. Этот мощный инструмент бывает необходим в тех случаях, когда нужно бывает значительно увеличить усилия растяжки.

Растяжки могут быть разными, в зависимости от механизма воздействия на конструкции:

• Агрегат с растягивающим эффектом. В большинстве случаев такое оборудование используется для выравнивания арки двери;

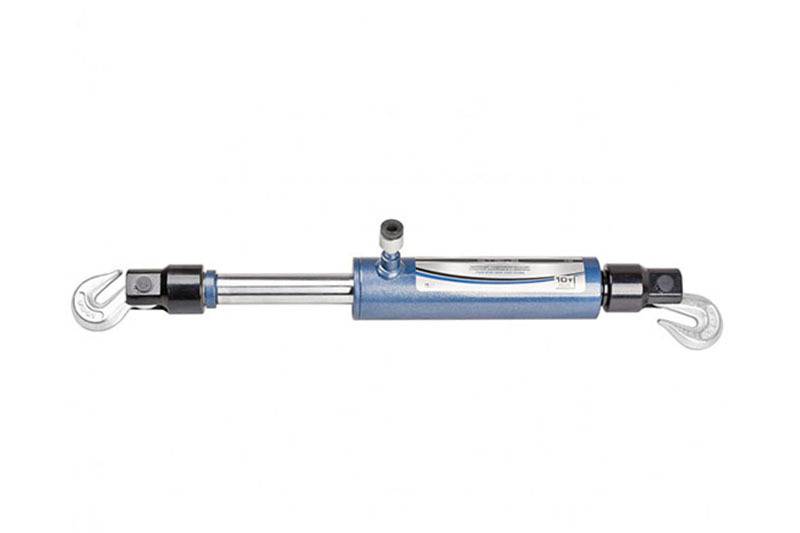

• Оснастка со стягивающим эффектом или просто стяжка. Как правило, находит применение в зоне крыла авто, поврежденного в результате аварии.

Как пользоваться гидравлическими растяжками

Чтобы максимально эффективно применять растяжки, следует знать секреты обращения с ними

Вот, на что рекомендуется обращать внимание в первую очередь

1. Надо произвести визуальный осмотр, оценивая характер повреждения конструкции, дистанцию между поврежденными зонами кузова, особенности материала и качество поверхности.
2. Затем приходится выполнить сборку инструмента, соединив элементы из комплекта. В частности, надо соединить шланг и гидроцилиндр, а при необходимости еще и удлинитель.
3. Конструкция фиксируется в устойчивом положении, чтобы не скользила. Насадки специального типа помогут данное осуществить.
4. После того, как оборудование будет грамотно установлено, следует нажать на насос. Это позволит жестко зафиксировать оснастку.
5. Чтобы выпрямить кузовной элемент, лучше использовать насос для создания усилий.

Замена детали или ее части

При наличии более серьезных повреждений, устранение вмятин не поможет восстановить целостность детали. В этом случае кузовной элемент, либо его наиболее сильно поврежденную часть, меняют на новую. При замене, необходимо отыскать деталь, идентичную заменяемой. Если производится замена определенного участка, то заплатку вырезают из такого же металла. Далее ее приваривают к восстанавливаемой детали.

Мелкие повреждения кузова, сколы, царапины и вмятины на автомобиле можно самостоятельно устранить без перекраски. Восстановлению подлежат ранее не повреждавшиеся части корпуса. При появлении растрескиваний краски, разломов и перегибов, выполнить ремонт без покраски не получится.

Кузов автомобиля представляет собой барьер, защищающий внутренние агрегаты от механических повреждений и коррозии, создающий каркас для защиты водителя и пассажиров. В процессе эксплуатации автомобиль подвергается негативным воздействиям и получает повреждения, которые надо устранять. Повреждения классифицируются на легкие, средние и тяжелые. Первые устраняются покраской, вторые представляют локальное восстановление, третьи требуют проведения серьезного кузовного ремонта. По каким причинам требуется капитальный ремонт кузова автомобиля, какие инструменты нужны для проведения работ, и можно ли сделать это в гараже?

Кузовной ремонт

Ремонт вмятин без покраски: что нужно знать

Итак, современные автомобили, в отличие от предшественников, не отличаются высокой прочностью кузовных элементов. Сделано это по двум причинам:

• общее снижение веса для экономии материалов и снижения расхода топлива с одновременным улучшением динамических показателей, управляемости и т.д.;
• безопасность, когда во время ДТП кузовные детали активно сминаются и таким образом принимают и рассеивают энергию удара;

Так или иначе, но даже при незначительном воздействии на кузове может образоваться вмятина. При этом ЛКП (лакокрасочное покрытие) остается не поврежденным или получает легкие царапины. Так вот, в данном случае вполне возможно вытянуть вмятины на машине без покраски в домашних условиях, то есть без использования профессионального оборудования.

Однако важно учитывать не только характер вмятины, но и панели кузова, на которых появилась вмятина, из какого материала сделана та или иная кузовная панель и т.д. Другими словами, на металлических панелях вмятины устраняются одними способами, тогда как на пластиковых или алюминиевых деталях применяются другие методы

На деле, пластик или алюминий имеет слабо выраженный эффект «памяти». Это значит, что ремонт таких деталей кузова без покраски намного сложнее (особенно в кустарных условиях), чем удаление вмятин без покраски на металлическом кузове. Также, работая с пластиком или металлом, нужно правильно подбирать методы ремонта, учитывая особенности материалов.

Еще добавим, что на характер самой вмятины нужно сразу обращать внимание (размер, глубина, расположение, структура). Если коротко, сложнее удалить вмятины, которые находятся ближе к краям панели, так как металл в таких участках более жесткий

Также задача сильно усложняется, если вмятина затрагивает ребра жесткости.

Параллельно важно помнить, что сами кузова автомобилей могут быть изготовлены из разной стали. Получается, если на одном кузове вмятину того или иного типа удалось с легкостью ликвидировать, на другом кузове аналогичного результата можно не получить

По этой причине ниже мы рассмотрим наиболее эффективные и доступные «универсальные» способы, которые позволяют убрать вмятины с металлического кузова, причем сами повреждение не должны иметь пластической деформации, то есть металл смещен, но нет повреждений в виде заломов, складок, разрывов, сильного сгибания, трещин и т.д.

Как это работает?

Выравнивание формы кузова при помощи домкратов должно происходить в несколько этапов:

Демонтаж всех деталей, которые каким-либо образом мешают проведению ремонта и доступу к местам повреждений.
Установка кузова автомобиля на специальные опоры.
Установка гидравлического домкрата и определение угла воздействия.
Запуск вытяжки

Во время проведения процесса вытягивания всегда очень важно выполнять замеры специальной кузовной линейкой и сравнивать показатели по контрольным точкам первичного чертежа корпуса.
Во время вытягивания механики также «постукивают» молотком по всем перекосам и сгибам металла, что помогает придать корпусу первичную форму.
В случаях, когда с первого раза так и не удалось вытянуть детали в прежнее положение, производится повторное вытягивание с передавливанием, в таком положении все оставляют на сутки для «привыкания» металла. Если повреждения очень масштабные, то вмятину могут вытягивать сразу два или три домкрата.

Такой метод может подразумевать использование вакуума в тех случаях, когда вогнутая часть сохранила целостность лакокрасочного слоя, он позволит избежать необходимости делать «косметику». Он может обойтись дороже, но учитывая, сколько стоит покраска машины, такая вытяжка все же дешевле.

Места для установки оборудования для вытягивания кузова

Не исключено и использование обратного молотка, но здесь покраски не избежать. Метод работает так:

1. К погнутому участку приваривается зацепной крючок из толстой проволоки.
2. К крючку цепляется обратный молоток, которые ударами будет вытягивать металл в изначальное положение.
3. Когда процесс успешно завершен, зацепки срезаются, а кузов проходит шлифовку и покраску.

Иногда для установки обратного молотка может просверливаться отверстие для зацепки, в которое продевается гайка с шайбой. После завершения отверстие обрабатывают шпатлевкой или заваривают.

Обратите внимание, что вытяжка должна быть своевременно закончена. Это означает, что все работы вы должны завершить одновременно с полным остыванием поверхности, иначе он может вернуться в неправильное положение

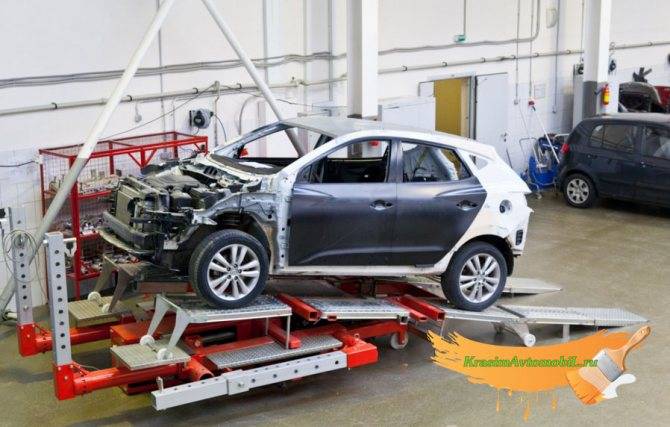

Стенд для рихтовки автомобиля

Самым популярным же среди приспособлений для устранения деформаций автомобильного корпуса является специальный стенд:

1. На него устанавливается кузов и закрепляется струбцинами в четырех точках для надежной фиксации – в точках соединения пола автомобиля с порогами.
2. Подбираются подходящие захваты исходя из локации повреждений. Затем они крепятся на автомобиль, и устанавливается правильный угол вытягивания.
3. Запускаются гидравлические домкраты, которые выполняют предварительную вытяжку корпуса. После этого производятся контрольные замеры, при необходимости процесс повторяют.
4. Далее выполняется рихтовка корпуса.

Если ремонту подвергается весь кузов, то нужно предотвратить проседание дверей путем подставки под передние и центральные стойки специальных козелков в том количестве, сколько потребуется для надежной опоры.

Вытягивание на стендах

Самый сложный кузовной ремонт – это растяжка на стендах, для чего используется не только специальный инструмент, но и сложное оборудование. Почти всем процессом вытягивания управляет робот, который программируется предварительно человеком. Растяжка на стендах применяется в тех случаях, когда кузов требует капитального ремонта или восстановления заводской геометрии.

Для вытягивания на стендах кузов фиксируется специальными приспособлениями и на определенных точках, на которые требуется создать воздействие, закрепляются оттягивающие цепи или рычаги. После этого практически все делает компьютер – по предварительным измерениям, которые характеризуют степень нарушения геометрии, оборудование настраивается на такое воздействие, которое возвращает все контрольные точки на свои места.

Дополнительно при стендовом вытягивании могут использоваться и ручные инструменты в виде молотков или рычагов. Ручная выправка применяется в тех местах, где невозможно закрепить оттягивающие приспособления. Таким образом, кузов восстанавливается до прежнего состояния комплексно, а как это выглядит на практике, можно понять после просмотра нескольких видео, которые показывают возможные варианты вытягивания кузова.

голоса

Рейтинг статьи

Гидравлические растяжки

Гидрорастяжки, гидроцилиндры, гидронасосы, наборы инструмента предназначенного для кузовного ремонта автомобиля.

В нашем ассортименте оборудование от производителей:

Код товара: 2235

Комплект рихтовочный с усилием 4 т.

Код товара: 2232

Стяжка пружин на 1 тонну.

Код товара: 5167

Гидравлический цилиндр с насосом (растяжка), усилие 3 т.

Код товара: 23757

Код товара: 2240

«Обратный» гидроцилиндр для стягивания. Развиваемое усилие 10 т. минимальная рабочая дистанция 585 мм.

Код товара: 21036

Гидравлический насос ручной — гидравлическая помпа усилием 10 тонн необходима для проведения вспомогательных кузовных работ.Гидравлическая ручная помпа используется с набором гидравлических растяжек O.

Код товара: 23756

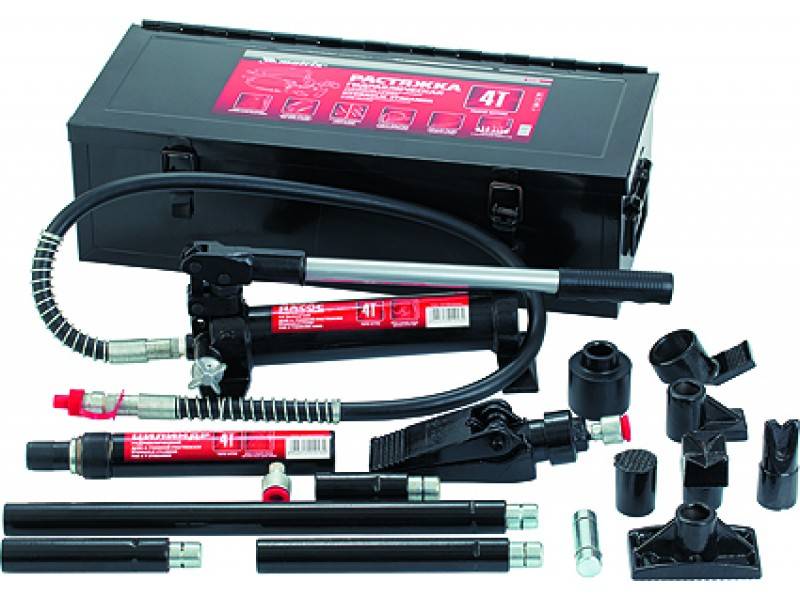

Набор растяжек гидравлических 4 т.

Код товара: 5166

Гидравлический цилиндр (стяжка) с усилием 5 т. Ход поршня 130 мм, длина цилиндра мин/макс 535-665 мм.

Код товара: 2231

Гидравлическая стяжка на 5 тонн.

Код товара: 2251

Гидравлический набор для кузовных работ. Усилие 10 т.

Код товара: 21161

Гидравлический цилиндр обратного действия OMAS TRK1220 с усилием 20 тонн. Подходит для кузовного ремонта как легкового транспорта, так и грузовиков. В комплекте крюки для.

Код товара: 2238

Гидравлический ручной насос. Развиваемое усилие 10 т, давление 70 МПа.

Код товара: 5170

Гидравлический цилиндр с двойным насосом (растяжка), усилие 3 т.

Код товара: 23755

Набор растяжек гидравлических 10 т.

Код товара: 2230

Гидравлическая стяжка на 2 тонны.

Код товара: 5164

Гидравлический цилиндр (стяжка) с усилием 10 т. Ход поршня 130 мм, длина цилиндра мин/макс 580-715 мм.

Код товара: 2242

Набор гидроцилиндров для стяжки, прямые и «обратные» — 7 шт.

Код товара: 2243

Код товара: 21160

Гидравлический цилиндр обратного действия OMAS TRK1210 с усилием 10,0 тонн. В комплекте крюки для захвата цепей.Вес 34 кг. Характеристики OMAS TRK1210: TRK1210У.

Код товара: 2236

Комплект рихтовочный с усилием 10 т.

Код товара: 5169

Гидравлический цилиндр с насосом (растяжка), усилие 8 т.

Код товара: 23759

Код товара: 2241

«Обратный» гидроцилиндр для стягивания. Развиваемое усилие 5 т. минимальная рабочая дистанция 535 мм.

Код товара: 2229

Гидравлическая стяжка на 10 тонн.

Код товара: 21150

Гидравлический цилиндр обратного действия OMAS TRK1205 с усилием 5,0 тонн. В комплекте крюки для захвата цепей.Вес 35 кг.Характеристики OMAS TRK1205: TRK1205Усилие, т.

Код товара: 2225

Гидроцилиндр стягивающий с двумя двойными крюками с усилием 10 т.

Код товара: 4660

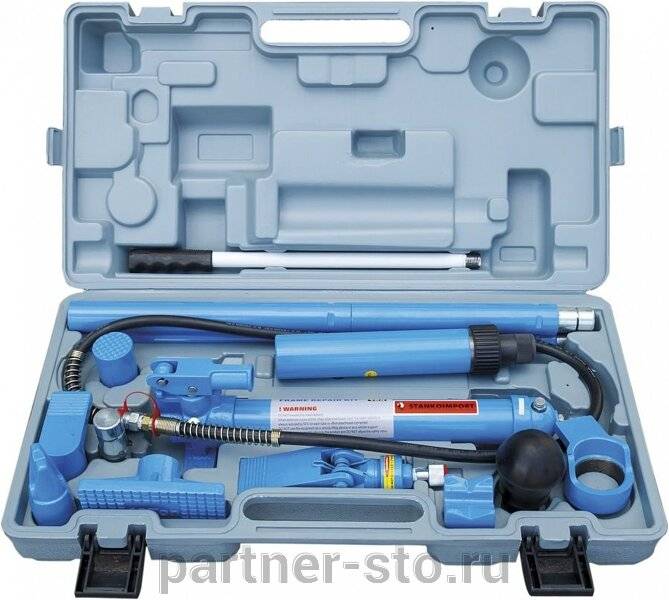

Набор гидравлического инструмента в пластиковом кейсе. Кол-во предметов — 18, комплектуется односкоростным насосом и плунжером с усилием 10 т.

Код товара: 2252

Гидравлический набор для кузовных работ. Усилие 4 т.

Код товара: 21162

Набор гидравлических растяжек OMAS T71001 с усилием 10 тонн является универсальным инструментом для работы с кузовами автомобилей. Поставляется в кейсе для удобства.

Код товара: 2228

Набор аксессуаров в пластиковом кейсе для кузовных работ. В комплекте гидроцилиндр и ручной насос. Развиваемое усилие 10 т.

Код товара: 4664

Ручной двухскоростной гидравлический насос.

Код товара: 4573

Гидравлический цилиндр (стяжка) обратного действия с усилием 5 т.

Код товара: 4569

Гидравлический цилиндр (растяжка) прямого действия с усилием 4 т.

Код товара: 2234

Гидравлический набор для правки кузовов с усилием 4 т.

Код товара: 4576

Ручной гидравлический насос с усилием 20 т.

Код товара: 4663

Ручной двухскоростной гидравлический насос.

Код товара: 4572

Гидравлический цилиндр (стяжка) обратного действия с усилием 10 т.

Код товара: 2227

Набор аксессуаров в пластиковом кейсе для кузовных работ. В комплекте гидроцилиндр и ручной насос. Усилие 10 тонн.

Код товара: 4662

Набор гидравлического инструмента. Кол-во предметов — 18, комплектуется односкоростным насосом и плунжером с усилием 4 т.

Код товара: 4568

Набор гидравлического инструмента в пластиковом кейсе. Кол-во предметов — 17, комплектуется гидравлическим насосом и цилиндром с усилием 10 т.

Особенности конструкции и использования пневмогидравлического домкрата

Инструмент, без которого невозможно обойтись при проведении ремонтных работ в гараже и на выезде – домкрат. Его используют в случаях, когда при проведении ремонта необходимо приподнять автомобиль. Домкрат незаменим как багажный инструмент, без которого невозможно заменить колесо, в случае его прокола на дороге

Выбирая домкрат, следует обратить внимание на его основные характеристики

1. Грузоподъёмность – показывает максимальный вес, который может поднять это оборудование. Покупайте домкрат, ориентируясь на вес вашего транспортного средства.
2. Высота подъёма – расстояние между опорой и подхватом на максимальном выходе штока.
3. Размеры и вес агрегата имеют значение, так как его придётся возить в багажнике.

Всё чаще для работ в гараже, связанных с правкой элементов автомобиля, используют пневмогидравлический домкрат. Это гибридный агрегат, в котором соединены пневмо- и гидромеханизмы. Такие домкраты поднимают груз за счёт подачи специального масла, которое закачивается в систему при помощи воздуха.

Этот вид подъёмного устройства рассчитан на стационарное использование. Пневмогидравлический домкрат позволяет устранить некоторые недостатки гидравлических аппаратов – медлительность и высокую высоту подхвата. К плюсам подобных агрегатов относятся также:

• большая грузоподъёмность;
• небольшие усилия;
• может использоваться на любом грунте (неровном, рыхлом и т. п.);
• удобство применения.

Для того чтобы при работе с домкратом не получить травму, не повредить ваш автомобиль и не сломать сам инструмент, следуйте несложным правилам.

1. Прежде всего, прочтите инструкцию по использованию пневмогидравлического домкрата.
2. Перед каждым применением агрегата следует проверять, нет ли протечек масла, повреждённых или плохо закреплённых деталей.
3. Из гидравлической системы надо стравливать воздух перед началом работ.
4. Не используйте агрегат для перемещения автомобиля.
5. Не превышайте грузоподъёмность.
6. Не используйте домкрат как единственную опору.
7. При замене деталей желательно использовать оригинальные запчасти.

Как правильно пользоваться растяжкой

При выполнении кузовного ремонта с использованием растяжки необходимо проделать такие действия.

1. Шаг 1. Требуется произвести визуальный осмотр, при котором следует оценить степень повреждения конструкции, расстояние между деформированными участками, материал и качество поверхности.
2. Шаг 2. Берёте набор растяжек и выполняете сборку: соединение гидравлического цилиндра и шланга. При необходимости используйте удлинитель.
3. Шаг 3. Собранную конструкцию надо закрепить в устойчивом положении, чтобы она не скользила. Для этого воспользуйтесь подходящими насадками, которые имеет набор для ремонта.
4. Шаг 4. После установки конструкции нажмите на насос для жёсткой фиксации и упора агрегата.
5. Шаг 5. Для правки элемента используйте насос для создания усилий, которые приведут к его распрямлению.

Как сделать стапель для ремонта своими руками

В процессе эксплуатации автомобиля большинство владельцев сталкиваются с необходимостью ремонта. Особого внимания заслуживают повреждения кузова, поскольку в таких случаях происходят искажения изначальной его геометрии. В свою очередь, такие изменения негативно сказываются на работе авто как системы в целом. Машина теряет управляемость, появляются вибрации при движении, из-за нарушения углов затрудняется закрытие дверей. Кроме того, такая ситуация негативно влияет на функционирование отдельных узлов и агрегатов.

Чтобы исправить геометрию кузова, используется приспособление под названием стапель. Данная стальная конструкция стоит довольно дорого, поэтому выходом для многих мастеров является ее самостоятельное изготовление.

Какой инструмент будем делать

Восстановление изначальной формы авто происходит в результате усилий, направленных на конкретные точки кузова. При этом автомобиль устанавливается на рамном основании, а вытяжные устройства работают над вмятинами, возвращая изначальную кузовную конфигурацию.

По типу основания различают три вида стапелей, на базе которых создавались все современные улучшенные разновидности.

Рамный

Данное оборудование отличается компактностью и предназначается для устранения небольших вмятин и деформаций. Подойдет для решения несложных задач в условиях маленьких гаражей. В этом случае на раму устанавливается кузов. После жесткой фиксации восстановление происходит с помощью рычага и цепи. Из-за простоты конструкции этот вид стапеля изготовить проще всего.

Напольный

В отличие от предыдущей разновидности, напольный стапель представляет собой профессиональное приспособление, которое чаще всего используют серьезные СТО. Этот вид характеризуется довольно большими размерами. На полу устанавливаются специальные рельсы для перемещения вытяжных механизмов.

Главным достоинством напольного вида оборудования является широкая функциональность. С его помощью можно решать самые сложные задачи по восстановлению геометрии кузова.

Платформа

Из-за своей универсальности может использоваться для различных задач, поэтому подходит как для профессиональных мастерских, так и для небольших гаражей механиков-любителей.

В этом случае автомобиль заезжает на платформу, которая поднимается на удобную высоту. После его надежной фиксации с помощью специальных приспособлений производится вытяжка во всех направлениях. При этом усилия можно по необходимости регулировать.

Стапель для кузовного ремонта

Пошаговая инструкция

Стапель представляет собой дорогостоящее оборудование, поэтому не каждый мастер может себе его позволить в своей мастерской. С другой стороны, вполне реально решить эту проблему самостоятельно, сделав конструкцию из доступного металла. Главное – достаточные размеры гаража.

Инструменты и материалы

Для получения качественного результата важно иметь определенные навыки, умения по проведению слесарных и сварочных работ. Чтобы успешно решить поставленную задачу, понадобится такой набор материалов и инструментов:

Чтобы успешно решить поставленную задачу, понадобится такой набор материалов и инструментов:

• электрический сварочный аппарат;
• шлифовальная машинка;
• электродрель;
• гидравлический привод;
• болты, гайки;
• зажимные струбцины;
• швеллер (5 мм);
• металлические листы (5 мм);
• краска.

При работах важно учитывать предельные размеры создаваемой конструкции, включающей выступающие детали и фиксаторы. Для этого следует ориентироваться на качественные чертежи

Большое их количество можно найти в интернете без особых проблем.

Рекомендуется особое внимание уделить качеству крепежных материалов, поскольку от них зависит прочность и надежность подвижной конструкции. Что такое стапель для кузовного ремонта

Что такое стапель для кузовного ремонта
