Напильники и приспособления

Основной, которым точат рабочий зуб пилы – круглый. Плоский применяется для регулирования высоты зуба — ограничителя глубины реза.

Круглый напильник

Круглые различаются по диаметру. Основные диаметры — это:

• 4,0 мм
• 4,8 мм
• 5,2 мм
• 5,5 мм

В зависимости от размера зуба, необходимо выбирать оптимальный диаметр. Для облегчения процесса могут применяться специальные держатели для напильника либо поддерживающие ролики с обозначением угла заточки зуба.

Плоский напильник

Плоский должен иметь ширину не более 1 см. Точить зуб-ограничитель удобно с помощью специальной планки (опиловочного калибра), которая устанавливается на цепь и показывает на какую максимальную глубину необходимо сточить зуб, для достижения оптимальных показателей работы бензопилы.

Державка для напильника

Напильник круглого сечения устанавливается в державку и фиксируется специальными зажимами. На плоскости державки иметься несколько разметок, обозначающих конкретный угол заточки. При правке цепи напильником с державкой, разметку на приспособлении располагают параллельно шине бензопилы, что позволяет достаточно точно выдерживать требуемый угол.

Опиловочные калибры

Эти приспособления применяют для контроля угла заточки зубьев, а также расстояния до ограничителя глубины совместно с плоским напильником.

Профессиональная заточка цепи на ручном станке: пошаговая инструкция

Если вы основательно решили подойти к натачиванию режущей оснастки своего инструмента, и приобрести специальный ручной станок, фото которого представлено ниже, тогда вам понадобится помощь в том, как им правильно пользоваться.

Такие станки отличаются возможностью выполнения максимально-точной и качественной заточки. Особенно это актуально для новичков. Как наточить цепь бензопилы на ручном станке, рассмотрим с пошаговым описанием:

Для начала станок крепится к краю стола. Как вы понимаете, такой метод также не подходит для использования в полевых условиях.
После сборки станка, необходимо зафиксировать оснастку в специальной канавке тисков, и зафиксировать ее зажимом в виде рычага.
Теперь подбираем соответствующего диаметра напильник, и устанавливаем его в специальный зажим подвижной части станка.
Винтом (показан на фото ниже) выбирается горизонтальный угол заточки.
Выставляется вертикальный угол заточки, который регулируется соответствующим винтом на станке.
Еще одним винтом выставляется высота расположения напильника. Не забываем, что напильник должен возвышаться над верхней кромкой резца на 1/5.
Теперь можно осуществлять процесс заточки. Для этого находим зуб, который станет самым коротким после заточки (на него будут равняться остальные). Ведь увеличить его относительно других невозможно, а сделать другие зубья такими, как этот, вполне под силу, и особенно, при использовании такого оборудования.
Совершаем заточку, двигая напильником вперед с одновременным снятием стружки. В обратном направлении напильник перемещается на холостом ходу, то есть, без нажима.
После того, как первый зуб будет заточен до идеального состояния, мы будем считать его эталонным, и по нему будут затачиваться остальные звенья

Важно отметить, что при дальнейшей заточке нельзя изменять настройки станка.
При помощи указанного ниже на фото стопора с его регулировочным винтом осуществляется настройка величины упора в зуб, который подлежит заточке.
На фото ниже показан ролик с упирающейся в него поперечиной. Это индикатор, благодаря которому происходит приведение размеров всех зубьев к значениям первого эталонного звена.
Аналогичным образом осуществляется заточка всех звеньев с другой части, только для этого необходимо переместить напильник на противоположную сторону.
После окончания процедуры, понадобится отрегулировать глубину пропила

Для начала ее необходимо измерить, воспользовавшись щупами. Ее значение должно быть относительно верхней части режущего зуба в пределах 0,5-0,7 мм или среднее значение 0,65 мм. Если значение меньше указанной нормы, тогда приступаем к стачиванию зуба, отвечающего за глубину реза.
В конструкции станка предусмотрена возможность закрепления треугольного или плоского напильника, с помощью которого и снимается верхний слой металла со звена, отвечающего за глубину реза.
Ниже на фото показан винт, которым выставляется значение глубины пропила, которое необходимо в итоге достичь.

На этом процесс заточки режущей оснастки инструмента на специальном ручном станке завершен. На основании представленной инструкции можно сделать соответствующий вывод. При использовании такого оснащения, можно добиться максимальной точности не только заточки, но и получения зубьев одинакового размера, что положительно влияет на весь процесс пиления бензопилой. Добиться таких результатов невозможно ни при использовании электрических станков, ни при применении метода ручной заточки без дополнительных приспособлений.

Этапы проведения правильной заточки цепи

Вне зависимости, каким инструментом осуществляется затачивание режущего элемента цепи, при работе нужно придерживаться определенной последовательности действий. Правильная заточка напильником осуществляется следующим образом:

1. Цепь надеть на пилу, и закрепить ее специальным зажимом.
2. Надеть приспособление на шину. Имеющие прорези помогут задать правильный угол заточки.
3. Напильник нужно вставить в отверстия, чтобы он плотно прилегал к режущему краю.
4. Зуб с которого начнется заточка необходимо пометить, чтобы не запутаться во время работы.
5. Необходимо сделать одно или два движения «от себя».
6. Зажим ослабевает, начинает передвигаться по шине в обратном направлении, то есть «от себя».
7. Затем напильник снова вставляется в отверстия, процедура повторяется.

Следует максимально соблюдать правила безопасности, не работать с незакрепленным инструментом.

Уход за электропилой

Заточка зубьев пилы станком и напильником не сильно различаются. Работа на станке включает в себя следующие этапы:

1. Режущий компонент фиксируется на станке.
2. Станок включается в розетку, двигатель, закрепленный в подвижной каретке, начинает вращаться.
3. Заточник опускает подвижную каретку вниз при помощи специальной рукоятки.
4. Вращающийся диск станка прижимается к режущей кромке, и затачивает ее.
5. Заточник поднимает каретку вверх, крепление ослабевает, элемент прокручивается по направляющей по принципу «через зуб».

Цепи электрических и бензиновых пил затачиваются также многими народными способами. Например, при помощи шуруповерта или дрели. Такое затачивание осуществляется довольно быстро, но не качественно, так как не соблюдается угол заточки.

Пильная цепь должная быть всегда хорошо заточенной

Важно обладать не только навыками работы с инструментом, но и соблюдать правила ухода

Если цепка сильно натянута или провисает, то сцепление быстро изнашивается, и происходит разрыв цепных звеньев. Так же рекомендуется иногда переворачивать пильную направляющую, следить за качеством масляной смазки и подтягивать соединительные компоненты.

Правильная эксплуатация бензиновой или электрической пилы позволит не только продлить ее срок службы, но и проводить все работы быстро и продуктивно. Качественная заточка цепного механизма с соблюдением всех рекомендаций станет одни из способов бесперебойной работы нужного инструмента в быту.

Инструменты для ручной заточки и их предназначение

Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:

круглый напильник предназначен для обработки основной кромки с последующим ее закруглением. Для таких работ выбираются инструменты, диаметр которых от 3,2 до 5,5 мм

Важно использовать такие напильники, которые имеют одинаковый диаметр по всей длине, а их насечки снимают стружку только в одном направлении (выбирать такие напильники лучше в специализированных магазинах);

 плоские напильники служат для того, чтобы сточить ограничители глубины. Именно от этих ограничителей зависит, насколько сильно оснастка будет входить в структуру древесины.

Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников

Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников

Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.

Таблица выбора диаметра напильников для заточки

Обзаведитесь этими двумя видами напильников, если хотите научиться правильно затачивать бензопильные цепи

Важно отметить, что ручным способом заточка выполняется намного чаще, чем машинным. Связано это хотя с тем, что при таком подходе снимается меньший слой металла, что в итоге отражается на ресурсе оснастки. Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей

Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять

Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей. Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять.

Причины затупления зубьев цепи инструмента

Существует множество причин, почему происходит притупление режущих элементов бензиновых и электрических пил. Главная из них заключается в естественном процессе. Пиление древесины, которая имеет более мягкую структуру, чем металл, все равно приводит к постепенному притуплению режущих кромок зубьев. Избежать этого попросту невозможно, но скорость снижения уровня заточки можно снизить, если использовать качественные цепи, выпущенные добросовестными производителями.

К другим причинам ускоренного притупления бензопильных цепей принадлежат следующие факторы:

неправильно выставленное натяжение цепи;
использование низкокачественного масла, которое не попадает в соединения между звеньями, и тем самым не осуществляет качественную смазку

Особенно категорически противопоказано использовать отработку в качестве смазки;
важно учитывать тип распиливаемой древесины, иначе цепь может очень быстро затупиться. Специально для работы с древесиной высокой твердости следует использовать цепи с победитовыми напайками на зубьях;
попадание под режущие части посторонних материалов, например, металл, камень, пластик, песок, стекло, земля

Незначительное попадание земли или песка на цепь инструмента ускоряет притупление кромок в 10 раз;
длительная эксплуатация инструмента без перерыва. В ходе пиления режущие части подвергаются такому негативному влиянию, как нагрев. Чем выше температура металла, тем быстрее происходит притупление зубьев, поэтому специалисты рекомендуют делать перерывы в работе инструментом (примерно через каждые 2 часа перерыв на 10-20 минут);
неправильный выбор цепи под технические параметры инструмента
Этому моменту также следует уделить особое внимание, иначе это приведет не только к быстрому притуплению звеньев инструмента, но и снижению ресурса двигателя.

Еще один немаловажный момент, которому неопытные пильщики не уделяют должного внимания: заточку цепи бензопилы следует выполнять только и исключительно после ее остывания.

Это интересно! Совет для начинающих пильщиков: перед тем, как работать бензопилой, рекомендуется дополнительно смазать цепь моторным маслом. Вы наверняка замечали, что новые изделия имеют некую смазку. В процессе смазка цепи осуществляется через специальный канал маслонасоса, но не будет лишним, если перед работой, вы дополнительно нанесете смазывающее вещество прямо из бутылки или со шприца.

Как заточить напильником цепь бензопилы?

Использование специального напильника для заточки цепи бензопилы позволит подготовить инструмент к работе с предельной точностью и скоростью.

В силу особенности строения зубьев цепи на бензопиле их заточка требует применения специальных инструментов: напильников особой конфигурации и металлических шаблонов. Работать острой бензопилой не только быстрее и безопаснее, но и гораздо комфортнее.

Устройство цепи бензопилы

Основная рабочая составляющая бензопилы — цепь, на которой установлены зубья специальной формы.

В отличие от ручного инструмента, острая кромка которого создает себе узкий канал в древесине, зубья бензопилы работают по принципу рубанка. Двигаясь в массиве дерева, они послойно стачивают материал, который встречается у них на пути, создавая щель шириной около 5-7 мм.

Режущие зубья располагаются на цепи через одно звено с равномерным чередованием установки по правую и левую стороны.

Режущее звено состоит из таких элементов:

• основание, при помощи которого звено крепится к цепи;
• лопатка зуба — миниатюрный рубанок, осуществляющий срезание стружки в горизонтальном направлении;
• ограничитель глубины — элемент, контролирующий толщину стружки и глубину рабочего хода;
• торцевое лезвие — примыкает под прямым углом к лопатке и обеспечивает легкое врезание пилы в древесину.

Основную работу выполняет лопатка зуба и торцевое лезвие, поэтому их износ происходит быстрее. Профессиональным лесорубам приходится иногда по 2 раза в день точить пилу, так что цепь рассматривается ими как обычный расходный материал.

При нерегулярных работах бензиновым инструментом важно определить момент, когда заточка становится необходимой. Такое ощущение необходимой заточки приходит со временем, позволяя вам самостоятельно получить неоцененный опыт использования бензопилы

Заточка пилы напильником

Для заточки цепей бензопил существуют специальные инструменты. Часто они входят в комплект поставки с самим инструментом, но в случае их отсутствия такие приспособления можно докупить в магазинах с бензопилами либо заказать.

Самый простой набор инструментов состоит из таких элементов:

• круглый напильник, оборудованный держателем с разметкой углов заточки;
• плоский напильник;
• шаблон для стачивания ограничителя глубины врезки;
• шаблон для зубьев;
• крючок для очистки пилы от налипших опилок.

Внутренняя плоскость торцевого лезвия имеет конфигурацию, близкую к окружности, поэтому для придания ей остроты используют круглый напильник в специальной оправе.

Такая рама удерживает инструмент в нужном положении, а разметка на ней позволяет произвести правильную заточку даже при отсутствии опыта обращения с бензопилами.

Напильник ставят на зуб таким образом, чтобы рабочая кромка звена находилась в пространстве между ним и рамкой. Инструмент поворачивают в горизонтальной плоскости до того момента, пока линия разметки на нем не станет параллельной шине бензопилы.

Идеальное положение напильника должно быть таким, чтобы он находился под углом 30° к шине и располагался параллельно поверхности стола или верстака, на котором проводится работа.

Заточка осуществляется движениями от себя, при этом нужно периодически проверять остроту зуба, чтобы не сточить слишком много металла. При работе следует придерживать цепь пальцами левой руки, так как она будет немного отклоняться, делая угол заточки нестабильным.

Сначала точат все зубья одного направления, после чего пилу разворачивают на 180° и повторяют весь цикл операций.

Следующий шаг — стачивание ограничителя глубины. Операция производится при помощи предназначенного для этого шаблона, который устанавливается под углом на рабочее звено пилы. При этом часть ограничителя будет немного выглядывать из шаблона. Этот фрагмент и подлежит заточке.

В зависимости от типа древесины, с которой вы работаете чаще всего, глубина захода звена может отличаться. Для ее регулировки на шаблоне существуют два типа отверстий: одно с маркировкой «Hard» — соответствует твердым типам материала, второе — «Soft» — для хвойных пород.

При заточке нужно следить, чтобы все звенья имели одинаковый размер. Если этот параметр отличается для каждого элемента цепи, то за эталон принимается самое короткое звено.

В некоторых, особо запущенных случаях, работа напильником с такими цепями становится непродуктивной, так как требует больших затрат силы и времени. Тогда на помощь приходят специальные ручные и электрические станки.

Геометрия зуба цепи

В любых цепях для бензиновых или электрических пил применяются зубья с односторонней заточкой, половина кромок зуба точится левосторонней заточкой, половина – правосторонней. Чтобы бензопила не вибрировала и не застревала в пропиле, зубья с разными кромками устанавливаются на цепи поочередно с левым и правым резом.

У режущих зубьев есть два определяющих параметра:

• Передний или рабочий угол режущей кромки. Измеряется угол в горизонтальной плоскости, между шиной бензопилы и вертикальной плоскостью клиновидной кромки зуба. Величина переднего угла составляет около 30 о ;
• Вертикальный угол, или угол бокового наклона режущей кромки. Для большинства цепей величина бокового угла составляет 5 о .

Заточка цепей для бензопил предполагает снятие металла на режущей кромке зуба, одновременно выдерживая величину переднего и бокового угла кромки. Сделать это можно своими руками с помощью напильника, или на мини-станке, или с помощью приспособления, приведенного на видео:

Как выполнить правку зуба бензопилы

Квалифицированно заточить цепь бензопилы можно только на мини станке или на стационарном заточном агрегате. Тем не менее, использовать станок для заточки цепей бензопил не всегда есть возможность, поэтому зачастую приходится выполнять минимальную правку или заточку с помощью напильника или шаблона, как на видео:

Ручная заточка цепи бензопилы выполняется в следующей последовательности:

1. Бензопилу необходимо установить на ровную горизонтальную поверхность, вертикально выровнять шину и подпереть ее и корпус так, чтобы при работе напильником положение зуба не менялось;
2. По риске на верхней плоскости зуба выбираем правильное направление круглого напильника и легкими толкающими движениями 5-6 раз снимаем металл с режущей кромки зуба. При этом требуется выдерживать одновременно передний и боковой углы.

Кроме режущих зубьев, в цепи установлены похожие на выступы вертикальные ограничители глубины реза. Их тоже необходимо стачивать на 0,1-0,3 мм.

Основная проблема при заточке цепи руками заключается в том, что напильник серьезно «играет» при движении, а значит, о том, чтобы выдержать оптимальный передний угол, не может быть и речи. Поэтому таким образом можно только слегка подправить остроту, но полноценно восстановить режущую способность пилы будет достаточно сложно.

Кроме того, потребуется правильно подобрать диаметр напильника, который во многом зависит от параметров цепи.

Удержать угол заточки в оптимальном значении и снять качественно чистовую кромку зуба можно только выполняя заточку цепей.

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• повышение расхода топлива – перерасход может достигать 30%;
• снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Электрические станки для заточки

Для правки огромного количества цепей

, обычно, в сервисных центрах, или на производственных предприятиях, используются электронные заточные станки. Зависимо от производителя, выполнение станков может различаться, но механизм работы у их один.

Пильная цепь, устанавливается в специальную направляющую, которая смонтирована на базе поворотной платформы и имеет особый фиксатор для удержания затачиваемого зуба. Фиксатор способен передвигаться в горизонтальной плоскости. Под регулируемым углом к затачиваемому зубу установлен электронный наждак, который врубается оператором нажатием на пусковую кнопку. Глубина погружения наждака, как и угол под которым делается заточка

, может регулироваться. Само погружение производится оператором. Правка цепи делается особым заточным кругом, который по мере надобности можно поменять.

Цепь для бензопилы: параметры выбора

Во-первых, следует знать, какой угол заточки вам необходим. Если свою бензопилу вы используете только для выполнения работ по дому, то следует, как правило, выбирать цепи, где зубья заточены под углом 25-35°. Меньший угол заточки (5-15°) используется в основном профессионалами. Однако такие цепи могут пригодиться и вам, если вам предстоит выполнять только продольное пиление.

Остальные параметры можно найти прямо на инструменте или в его инструкции. Но вполне может случиться, что данные на корпусе стерлись, а инструкция затерялась. Однако необходимые характеристики можно определить по старой цепи с помощью соответствующих замеров.

Такими параметрами являются, в частности:

Размер цепи

То есть ее длина. Благодаря замеру, можно определить, подойдет ли новая цепь на вашу бензопилу.

Однако замер производят не в каких-то мерах длины. А в количестве звеньев, имеющихся в старом изделии. Но можно обойтись даже без подсчета количества: просто взять старую цепь с собой в магазин и приложить ее к новой.

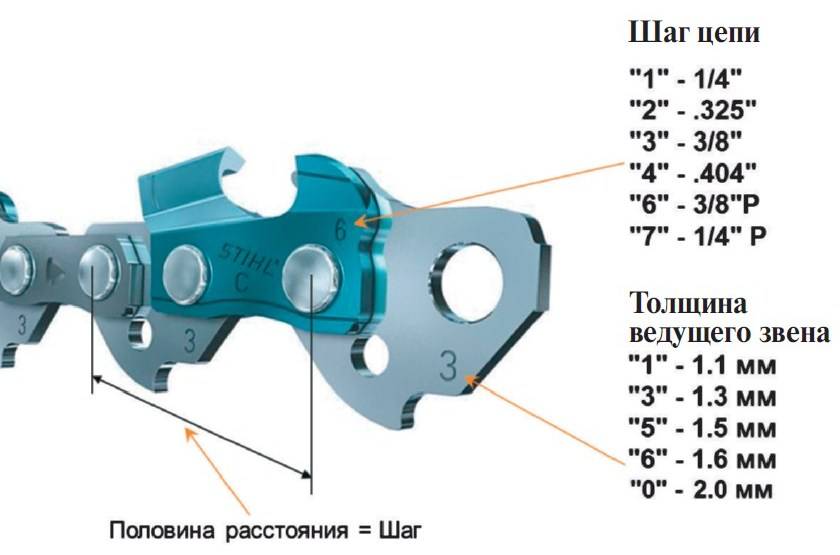

Шаг

Шагом, как правило, называется расстояние, равное половине дистанции между краями участка из трех звеньев цепи. Причем для замера можно выбирать совершенно любые расположенные рядом звенья. Краем звена считают соединительную заклепку с соседом.

Чтобы произвести измерение, старую цепь следует разложить на столе. Затем выбирают три любые звена. После этого измеряют расстояние от центра первой заклепки до центра третьей. Чтобы получить размер шага, замеренное число делят на 2.

В принципе, используется только 4 основных шага:

• 0,404′ (10,25 мм);
• 3/8′ (9,5 мм);
• 0,325′ (8,25 мм);
• 1/4′ (6,35 мм).

Например, выполнив замер, вы получили 20,5 мм. В результате деления на два, у вас получается 10,25 мм. Следовательно, шаг вашей цепи составляет 0,404′.

Толщина хвостика

Если толщина подобрана правильно, то цепь может свободно скользить по направляющей шины. В том случае, когда цепь чересчур толста, она не усядется в пазу шины. Если цепь тонка, то она будет не только болтаться, но может даже выпадать во время работы.

Для измерение данного параметра на старой цепи лучше всего воспользоваться штангенциркулем.

Чтобы вы могли ориентироваться, уточним, что на практике вы можете столкнуться со следующими размерными вариантами:

• 1,6 и 1,5 мм. Такие цепи используются, как правило, на мощных пилах, применяемых в профессиональной деятельности;
• 1,3 мм (0,050′) – применяются на полупрофессиональных и любительских пилах;
• 1,1 мм (0,043′) – применяются на большинстве стандартных пил.

Только что приведенные нами параметры вполне достаточны для того, чтобы вы смогли подобрать такую цепь, которая подходит именно на ваш инструмент.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65 — 80°)

Особенно, важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться

С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10 — 12° – при продольном распиле, и 25 — 30° – при поперечном распиле

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10 — 12° – при продольном распиле, и 25 — 30° – при поперечном распиле.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4 — 5.5 мм, либо на станке

В первом случае, крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25 — 30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25 — 30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя, потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются, также, специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рисунка выше, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен ниже.

Сначала, затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки, круглый напильник периодически проворачивают вдоль своей оси.

Ручная заточка цепи напильником (надфилем)

Первое, о чем стоит упомянуть, это то, что ручной способ применим только в тех случаях, когда нет критичного износа зубьев. Он лишь корректирует зубья. Для сильно изношенной цепи бензопилы следует использовать электрически станки или дополнительный инструмент. Допустим, что износ звеньев не достиг того самого критического значения. Что нам понадобится для механической заточки? Всего два инструмента – круглый и плоский напильник. Плоский вид понадобится для подпиловки ограничителя глубины, а круглый – для коррекции кромок зуба. Полезный совет! Существуют специальные наборы для заточки пильных цепей, которые, как правило, продаются в специализированных магазинах. Такие инструменты эффективнее всего справляются с задачей, они удобны и гарантируют хороший результат.

Шаг цепи	Диаметр напильника, мм	Бензопила FUBAG	Электропила FUBAG
1/4“	4 мм
0,325“	4,8 мм	FPS 56
3/8“	5,2 мм	FPS 37 ; FPS 46	FES 1814C ; FES 2016C ; FES 2016 ; FES2216
0,404“	5,5 мм

Подобрали инструмент? Переходим к этапу подготовки 1. Для начала следует провести очистку и внешний осмотр цепи

Обратите внимание на возможные дефекты, вроде сломанных и изогнутых зубьев.2. В качестве эталона выбирается самый тупой или поврежденный зуб

После его заточки под него будут подгоняться и все остальные элементы цепи.3. Чтобы начать работать остается ровно расположить пилу, позаботиться о ее неподвижности, а после натянуть цепь и включить тормоз цепи.Теперь перейдем непосредственно к формированию рекомендуемого угла и режущих кромок

Здесь важно освоить основной метод заточки круглым напильником: 1. Располагайте напильник выше плоскости зуба на 1/5-1/4 собственного диаметра

2. Работайте в горизонтальной плоскости перпендикулярной вертикальной плоскости шины, соблюдая рекомендации по углу заточки (например, удерживайте напильник под углом 30°, чтобы подготовить цепь к поперечной распиловке древесины).

3. Двигайте напильник в сторону боковой режущей кромки, равномерно прилагая усилия и немного проворачивая его относительно собственной оси.

Полезный совет! Совершайте одинаковое количество движений напильников и контролируйте усилие для каждого зуба. Это гарантирует равномерное стачивание и поможет соблюсти одинаковую длину зубьев.Звучит просто? На деле понадобится немного сноровки и навыка. Для тех, кто только пытается разобраться в том, как заточить цепь бензопилы напильником есть способ облегчить задачу. Воспользуйтесь дополнительными механическими устройствами: направляющими, шаблонами, оправками и т.д.

Как только все зубья были заточены, пора перейти к коррекции ограничителя глубины плоским напильником. Для удобства выполнения этих работ применяют специальный опиловочный шаблон. Полезный совет! Как убедится в правильности заточки напильником? Воспользуйтесь старым проверенным методом контроля и формирования навыка. Закрасьте режущие кромки, после чего выполните 2-3 движения напильником и посмотрите на результат. Окрашенный материал сточился равномерно? Вы на верном пути!

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• повышение расхода топлива – перерасход может достигать 30%;
• снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Конструкция пильной цепи

Концепция цепи для мотопилы, предложенная Джозефом Коксом оказалось настолько удачной, что не претерпела практически никаких конструктивных изменений. По большому счету усовершенствования коснулись лишь системы смазки инструмента, а также борьбы с обратной отдачей и вибрациями.

Любая пильная цепь состоит из звеньев трех типов:

1. Режущие

Это наиболее сложная деталь цепной гарнитуры. Ее конструкция включает ограничитель глубины пропила и режущий элемент с контурным углом резки.

1. Ведущие

Такие звенья еще называют хвостовиками. Через ведущую звездочку они передают вращение от двигателя пилы на цепь, обеспечивая ее стабильное положение на шине.

1. Соединительные

Предназначены для соединения режущих и ведущих элементов.

Главными в цепной системе являются режущие звенья. Они бывают лево- и правосторонними, а их режущие грани выступают за плоскость шины, что обеспечивает свободный распил с минимальным сопротивлением резке. Цепные зубья (резцы) работают по принципу рубанка – чем дальше будет выдвинута верхняя режущая кромка, тем крупнее будет распил.

Резцы пильной цепи различаются на два основных типа:

1. Чизель (англ.chisel – долото, резец)

Обладают высокой производительностью и обеспечивают хорошую скорость пиления. Конфигурация таких резцов обеспечивает меньшую площадь контакта с древесиной при распиле, благодаря чему снижается сопротивление последней. Недостатками цепных зубьев чизельного типа являются высокая чувствительность к абразивной среде, а также сложность и трудоемкость процесса заточки.

1. Чиппер (англ. сhipper – рубить в щепу)

Серпообразный профиль чипперных резцов менее эффективен из-за увеличенной площади контакта при распиле. С другой стороны чипперы очень удобны в обслуживании, поскольку скругленный угол резца не так болезненно реагирует на погрешности при затачивании.

В заключение темы – некоторые советы экспертов:

Перед началом работы – обкатайте цепь. Для этого, прогоните цепь на невысоких оборотах ≈ 1 минуту. За этот период, смазка попадёт на каждую нужную деталь, а цепь и звёздочка прогреются и «притрутся» друг к другу. Если надо, отрегулируйте натяжение (после остывания цепи);

Постоянно смотрите за цепью. Она должна быть хорошо натянутой

Особо важно, когда в процессе работы, пилу наклоняют набок. Помните: цепь с плохим натяжением травмоопасна; Своевременно точите. По возможности применяйте электрический станок

Это быстрее, легче, но и накладней; Не стоит забывать о регулярной смазке пильной цепи, а следовательно, и всей шины. При недостатке смазки или применении несоответствующего смазочного материала, цепь может слететь с носка шины (а скорость её разгона достигает ≈ 100 км/ч); Никогда не пользуйтесь отработанным автомобильным маслом. Только качественное специализированное или на крайний случай — чистый «автол». Контролируйте глубину пропила, в части регулировки и заправки. Проверяйте это после 3-4 заточек

По возможности применяйте электрический станок. Это быстрее, легче, но и накладней; Не стоит забывать о регулярной смазке пильной цепи, а следовательно, и всей шины. При недостатке смазки или применении несоответствующего смазочного материала, цепь может слететь с носка шины (а скорость её разгона достигает ≈ 100 км/ч); Никогда не пользуйтесь отработанным автомобильным маслом. Только качественное специализированное или на крайний случай — чистый «автол». Контролируйте глубину пропила, в части регулировки и заправки. Проверяйте это после 3-4 заточек.

 «Объявление в газете: Меняю бензопилу на протез».

Надеюсь, информация была в меру полезна. Если да, то подписывайтесь в блоге на обновления и делитесь статьёй с друзьями… Всего Вам доброго. Удачи!

Цитата мудрости: Дело не в слове, а в тоне, в каком это слово произносится (Белинский).

В заключение темы – некоторые советы экспертов:

Перед началом работы – обкатайте цепь. Для этого, прогоните цепь на невысоких оборотах ≈ 1 минуту. За этот период, смазка попадёт на каждую нужную деталь, а цепь и звёздочка прогреются и «притрутся» друг к другу. Если надо, отрегулируйте натяжение (после остывания цепи);

Постоянно смотрите за цепью. Она должна быть хорошо натянутой

Особо важно, когда в процессе работы, пилу наклоняют набок. Помните: цепь с плохим натяжением травмоопасна; Своевременно точите. По возможности применяйте электрический станок

Это быстрее, легче, но и накладней; Не стоит забывать о регулярной смазке пильной цепи, а следовательно, и всей шины. При недостатке смазки или применении несоответствующего смазочного материала, цепь может слететь с носка шины (а скорость её разгона достигает ≈ 100 км/ч); Никогда не пользуйтесь отработанным автомобильным маслом. Только качественное специализированное или на крайний случай — чистый «автол». Контролируйте глубину пропила, в части регулировки и заправки. Проверяйте это после 3-4 заточек

По возможности применяйте электрический станок. Это быстрее, легче, но и накладней; Не стоит забывать о регулярной смазке пильной цепи, а следовательно, и всей шины. При недостатке смазки или применении несоответствующего смазочного материала, цепь может слететь с носка шины (а скорость её разгона достигает ≈ 100 км/ч); Никогда не пользуйтесь отработанным автомобильным маслом. Только качественное специализированное или на крайний случай — чистый «автол». Контролируйте глубину пропила, в части регулировки и заправки. Проверяйте это после 3-4 заточек.

 «Объявление в газете: Меняю бензопилу на протез».

Надеюсь, информация была в меру полезна. Если да, то подписывайтесь в блоге на обновления и делитесь статьёй с друзьями… Всего Вам доброго. Удачи!

Цитата мудрости: Дело не в слове, а в тоне, в каком это слово произносится (Белинский).
