Как врезать замок и петли в межкомнатную дверь фрезером и какие фрезы для этого нужны

Электрический инструмент для установки межкомнатных дверей

Дрелью или шуруповертом, установив перьевые свёрла и используя чертеж, можно точно проделать отверстие под замок и для ручки.

Дрель — это инструмент для просверливания отверстий различного диаметра в дереве, металле, гипсокартоне. Ударная дрель может справиться с бетоном, кирпичом, но лучше в таком случае использовать перфоратор.

У профессиональной дрели мощный двигатель, а значит она выдержит большие нагрузки, не перегреваясь. Такой инструмент лучше защищён от пыли и влаги, может работать по 8 часов практически без перерыва. Он менее универсален и стоит дороже, но профессионалу, который зарабатывает с его помощью, без него не обойтись. Для профессионального использования лучше выбирать дрель:

• С мощностью выше 800-1000 Вт.

• С высокой скоростью оборотов.

• С длинным сетевым шнуром.

• С относительно небольшим весом.

• Функцией ограничения скорости.

• Реверсом.

Для высверливания дрелью неглубоких отверстий используют перьевые сверла по дереву нужного диаметра. Сверлить нужно с обеих сторон, чтобы избежать повреждения двери.
Шуруповёрт ускоряет и облегчает фиксацию дверных петель, ручек и замка при помощи шурупов. Профессиональные модели позволяют работать с более жесткими материалами и вкручивать длинные саморезы.

При выборе шуруповерта стоит обратить внимание на:

• Величину крутящего момента (для профессиональных моделей от 30 Нм).

• Скорость оборотов (может быть две скорости для крепежа и сверления).

• Наличие быстрозажимного патрона для быстрой смены насадок.

• Наличие автоматической подачи саморезов (магазинный шуруповёрт).

• Аккумулятор большой емкости.

• Эргономичность.

Можно приобрести дрель с функцией шуруповерта, это универсальный инструмент для дома.

Перфоратором также можно высверлить отверстия, но он может понадобиться, если потребуется выровнять или увеличить дверной проем.

Ручной фрезер — это приспособление, обеспечивающее высокую точность посадочных углублений.

Погружной аппарат позволит выбирать пазы произвольной глубины и ширины, что как раз и нужно для врезки замков и петель. Перед покупкой рекомендуется посмотреть на устройство в работе и ознакомиться с технической документацией.

У качественного станка головка должна свободно перемещаться, недопустимы перекосы и люфты. При выборе фрезера нужно учесть:

• Насколько шумное устройство.

• Качество и величина обзора рабочей поверхности.

• Небольшой вес и удобная длина сетевого кабеля.

• Наличие дополнительных насадок и держателей.

• Наличие регулировки скорости вращения фрезы. Регулятор должен быть расположен в безопасном месте, чтобы регулировать можно было в процессе работы.





















• Дополнительная подсветка.

При отсутствии опыта работы с фрезером есть опасность испортить дверь, поэтому для страховки лучше приобрести шаблон, или изготовить его самому из фанеры, ДСП или МДФ.

Шаблон Павла Солдатова подойдет для любого ручного фрезера с установленной направляющей и разницей диаметра по отношению к фрезе 8 мм. При его применении не понадобится делать разметку. Шаблоны компании DoorProfi потребуют определенных навыков.

Для изготовления выемок, углублений и пазов при помощи фрезера используют прямую пазовую фрезу.

Для подготовки углублений ручным фрезером нужно проделать следующие действия:

• На ровной горизонтальной поверхности совместить дверную коробку и полотно, соблюдая все технологические зазоры.

• Перенести размеры петли на брус карандашом или маркером.

• Получившийся контур аккуратно обработать стамеской, аккуратно пристукивая молотком. Это позволит избежать появления трещин в полотне двери при дальнейшей работе с фрезером.

• Настроить на фрезере глубину погружения и скорость вращения.

• Закрепленная на валу электродвигателя фреза плавно погружается в материал заготовки на заданную глубину. Затем, при передвижении инструмента в горизонтальном направлении, кромки фрезы высверливают паз.

• Для формирования паза значительной глубины нужно сделать несколько итераций, снимая древесину слоями не более 5 мм.

При работе ручным фрезером готовые углубления для петель и замка получаются ровными и аккуратными, что обеспечивает идеальную подгонку соединяемых деталей. Делать это гораздо проще и быстрее, чем стамеской.

Также для врезки дверных петель и замков могут понадобиться электролобзик, монтажный пистолет и расходные материалы: зубила и пики для перфоратора, насадки для шуруповерта, саморезы.

Выбор профессиональных инструментов может значительно облегчить и ускорить процесс врезки петель и замков на двери, нужно только правильно их подобрать и научиться пользоваться.

Установка петель при помощи шаблона

Шаблон для врезки дверных петель подходит как для обычных, так и для скрытых петель. Необходимый инструмент и инструкция по использованию устройства абсолютно одинаковы.

Инструменты, необходимые для проведения врезки

Итак, для установки петли на дверь необходимо подготовить:

• приобретенный или изготовленный самостоятельно шаблон;
• фрезер. При отсутствии фрезера выемку можно производить обычной стамеской. Однако это приведет к увеличению времени, необходимого для врезки петли;
• дрель;

Станок для облегчения работы по врезке дверных петель и замков

• шуруповерт или отвертку. При наличии шуруповерта облегчается процесс фиксации петли на дверном полотне или косяке;
• мягкую кисточку. Инструмент предназначен для удаления скопившейся в процессе работе стружки. Данную операцию рекомендуется проводить регулярно, так как это способствует увеличению точности при выполнении работы;
• стамеску;
• рулетку;
• сами петли. Для дверного полотна высотой не более 2 м достаточно 2-х петель. Крепежные элементы находятся в комплекте петли.

Комплектность дверной петли при покупке

Для установки мебельных петель потребуется специальная насадка на фрезер, способная вырезать круглые отверстия.

Инструкция по врезке

Прежде чем приступать к врезке дверных петель, необходимо определить, какое расстояние петель на двери является наиболее оптимальным:

• от краев дверного полотна требуется отступить как минимум 20 см;
• если в размеченной области попадаются какие-либо погрешности целостности дверного полотна, то петли можно сдвинуть на 2-3 см в разные стороны.

Врезка петель производится по следующей схеме:

1. дверное полотно фиксируется на полу с помощью специальных зажимов или иных подсобных устройств. Если производится замена петель, то дверь предварительно снимается. Фиксация дверного полотна способствует точности проведения дальнейших работ;
2. на торцевой части дверного полотна производится разметка места будущего расположения петель с учетом требований, изложенных выше;

Обозначение мест для установки петель на дверном полотне

1. к месту установки петли крепится шаблон для разметки петель. Отверстие между ограничительными накладками должно соответствовать габаритам устанавливаемой петли;

Габариты петли, которые должны быть перенесены на шаблон

1. при помощи фрезера снимается основной слой дверного полотна. При работе фрезерный станок должен располагаться строго вертикально дверному полотну. Любые перекосы приведет к ошибкам при выполнении установки;

Обустройство ниши для дверной петли

При выемке дерева следует учесть толщину петли и фиксирующего стержня. Если сделать минимальный паз для петли, то это приведет к ограничению работоспособности фурнитуры. При слишком большом углублении петля будет ослаблена и не сможет надежно удерживать дверное полотно.

1. снятая стружка удаляется кисточкой для проведения следующих этапов работ;
2. петля примеряется на подготовленное место. Обнаруженные недостатки работы фрезера удаляются стамеской. Петля должна аккуратно и точно войти в подготовленную для нее нишу. Любые недостатки могут привести к неработоспособности фурнитуры;

Доработка ниши для петли стамеской

1. на следующем этапе производится разметка мест нахождения крепежных болтов. Для этого петля приставляется к предназначенному месту и с помощью карандаша (маркера) отмечаются необходимые области. Для врезки скрытых петель отверстия для креплений размечаются после простого приставления петли снаружи к полотну. Иным способом провести разметку не получится;
2. отверстия для болтов просверливаются. Предварительное сверление упрощает дальнейшую установку и снижает возможность образования сколов и трещин на дверном полотне;
3. петля фиксируется шуруповертом или обычной отверткой, подходящей по размеру.

Закрепление дверной петли на полотне

Аналогичным образом производится установка второй части петли на дверном косяке.

Весь процесс установки дверных петель при помощи специального шаблона представлен на видео.

Шаблон, предназначенный для установки дверных петель, способен в несколько раз упростить проведение работы и снизить количество возможных ошибок, которые могут привести к необходимости замены дверного полотна. Устройство можно приобрести в магазине, что наиболее предпочтительно для профессионалов, выполняющих врезку петель ежедневно или сделать самостоятельно.

ля самостоятельного изготовления шаблона потребуется 2-3 часа свободного времени и небольшое количество материалов. При минимальных затратах можно сделать для себя приспособление, которое не раз пригодится при ремонтных работах.

Как выбрать фрезер

При покупке фрезера для использования в бытовых условиях рекомендуется обращать внимание на следующие параметры:

• Мощность. Для домашнего применения подойдет устройство с низкими или средними оборотами. Данный показатель вполне достаточен для врезки нескольких комплектов замков и петель за раз. Мощное оборудование предназначено для профессиональной врезки и способно справляться с большим объемом работ. Но при этом такой фрезер не способен развить высокую скорость вращения, а также имеет значительный вес;
• Регулировка скорости вращения. Данная функция позволяет подобрать необходимую скорость для выполнения различных работ. Выбирайте устройства с защитой на переключателе скоростей, оберегающей его от механических повреждений, древесной пыли и опилок. Предпочтение стоит отдать фрезеру с переключателем, работающему по дискретному принципу. Скорость вращения подбирается опытным путем. Поэтому меняйте местоположение переключателя постепенно. Идеальный вариант, когда фрезер не гудит от перегрузки, а дерево не «пригорает»;
• Параметры вылета фрезы. Чем больше этот показатель, тем ниже вероятность досверливать паз до нужного размера. На устройстве обычно стоит маркировка, в которой указана максимальная длина хода, а нужно выяснить именно величину вылета фрезы;
• Форма и вес. Для удобного выполнения операции по врезке инструмент должен быть достаточно легким, с длинным шнуром, с удобным расположением частей управления. Если фрезер некомфортно удерживать, это отразится не только на физическом состоянии работающего, но и на результате работы;
• Комплектация. Укомплектованные устройства более функциональны и удобны в использовании. К тому же, это позволяет сэкономить деньги и время в будущем, так как не потребуется где-то искать или докупать необходимое;
• Обзор рабочей поверхности. Расположение ручек, переключателей и других выступающих частей не должны загораживать видимость рабочей поверхности. Выполнить качественную врезку также позволяет оснащение фрезера подсветкой.

Перед покупкой возьмите фрезерный станок в руки, оценивая его тяжесть и удобство. Попросите продавца подключить инструмент к электросети, чтобы посмотреть, повлияет ли это на вес. Работающий фрезер дает возможность оценить вращения головки и уровень шума, а также выявить наличие перекоса или зазоров между частями инструмента.

Как выбрать фрезерное приспособление

Специалисты отмечают, что оно помогает в несколько раз ускорить процесс работы. Мало того, подготовленная ниша получается куда ровнее и аккуратнее, чем при использовании ручного инструмента. Знакомясь с отзывами, надо сразу выяснять, обеспечиваются ли оба этих параметра или нет

Существуют различные виды устройств для врезки замков, но они не заменяют друг друга — так что на этот момент стоит обратить особое внимание. Вертикальный, он же погружной, аппарат как раз позволяет выбирать пазы произвольной глубины

В домашних условиях правильнее использовать специализированный фрезер. При этом особенно высокая мощность ему не требуется, наоборот — она только неоправданно увеличит тяжесть станка. А вот опция регулировки скорости вращения фрезы для любителей очень ценна. Она поможет аккуратнее выполнить все запланированные работы

Важно: в хорошем станке такой переключатель размещен в безопасном месте (даже при работе туда можно протягивать руку безбоязненно) и позволяет регулировать темп вращения плавно, а не ступенчато

Еще один значимый фактор — насколько далеко фреза может выходить за пределы зажима. Обычно этот показатель иллюстрируется цифрами в названии модели, а выражается в миллиметрах. Но все же стоит ознакомиться с технической документацией, чтобы максимально исключить ошибки. Кроме того, надо посмотреть на то, удобно ли будет использовать фрезер.

Это определяется:

длиной сетевого кабеля;

расположением ручек и иных элементов управления;

перечнем выполняемых функций.

Перед покупкой стоит запустить станок. Если он качественный, перемещение головки должно происходить совершенно свободно. Недопустимо наличие малейших перекосов и люфтов. Чем меньше шума, тем лучше. Еще следует посмотреть:

широк ли обзор рабочей поверхности;

предусмотрена ли там дополнительная подсветка;

есть ли вспомогательные насадки, держатели и так далее.

Подготовительные работы

Перед тем, как самостоятельно устанавливать замок в дверной блок, необходимо разобраться с конструкцией затворного механизма, подготовить необходимые инструменты. От особенностей конструкции изделия будет зависеть техника его монтажа. При этом обустройством дверных проемов опытные мастера рекомендуют заниматься только после финишной отделки половых оснований.

Проще всего вмонтировать в межкомнатную дверь обыкновенную ручку-защелку. В полотне двери выполняется отверстие, соответствующее диаметру изделия.

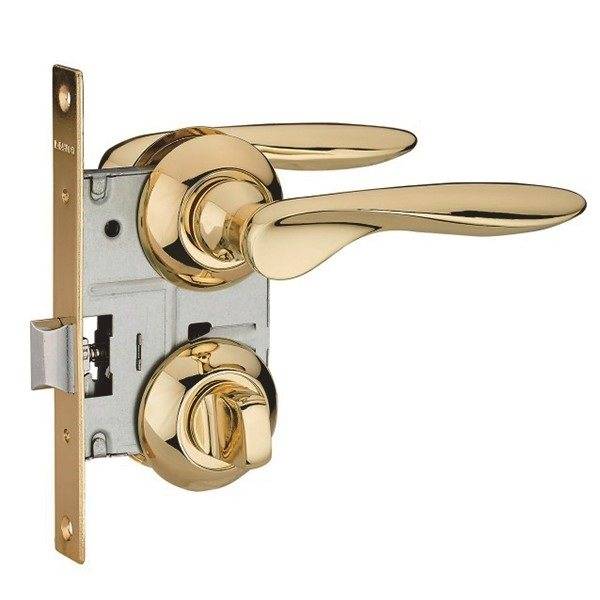

Сложнее осуществить монтаж дверного замка, оснащенного поворотным фиксатором или с личинкой и дверной ручкой. В этом случае дополнительно необходимо делать гнездо в торцевой части дверной створки, отдельные отверстия для ручки и сердцевины затворной системы.

При этом важно правильно рассчитать высоту монтажа ручки. Если дверная конструкция деревянная, то по данному параметру ограничений нет

А при обустройстве каркасных конструкций дверная ручка врезается исключительно в месте расположения поперечного бруса. Как правило, этот элемент конструкции расположен от основания полотна двери на расстоянии 90-100 см. При этом в зависимости от толщины створки варьируется и толщина бруска.

Монтаж запорного механизма чаще осуществляется в полотно, уже зафиксированное в коробе. Но если дверной блок еще не установлен, тогда лучше сразу врезать запор в дверное полотно.

Установка петель фрезером

Для проведения работ домашнему мастеру понадобится только сам фрезер для петель, а также карандаш, фломастер или канцелярский резак – подойдет любой инструмент, позволяющий оставлять отметки на деревянной поверхности. Впрочем, если вы не обладаете ювелирной точностью, то не лишним будет запастись также хорошо отточенной стамеской и небольшим молотком.

Перед началом обязательно сделайте разметку петель карандашом или фломастером

Весь процесс изготовления пазов фрезером происходит следующим образом:

Настройте фрезер соответствующим образом – весь процесс описан выше.
Приложите петлю, которую будете устанавливать на дверь, к месту установки и отметьте с трех сторон карандашом или резаком.
Убрав петлю, пустите в дело фрезер. Аккуратно проведите по обозначенному контуру, удаляя древесину

Если вы не уверены, что сможете сделать все идеально с первого раза, есть смысл не приближаться к этим границам ближе, чем на 1-2 миллиметра – лучше оставить небольшой зазор.
Когда границы паза обозначены, можно немного расслабиться и уже быстрее выбрать древесину на оставшемся участке – выйти за его пределы вы уже не рискуете.
Вооружившись молотком и стамеской, осторожно обстучите края. Сначала прорубите границы на нужную глубину, а уже после этого работайте с боков, вырубая избыток и создавая паз, в который идеально войдут петли.
Даже если вы решили обойтись исключительно электрическим инструментом, проходя прямо по обозначенным границам, поработать стамеской все равно придется

Ведь фрезер аккуратно закругляет углы. А петли имеют углы в 90 градусов. Поэтому их придется подравнять соответствующим образом
Повторите всю процедуру на дверном косяке, чтобы установить вторую часть петель.

На этом работу можно считать завершенной – осталось только вложить петли в подготовленные пазы и надежно зафиксировать их при помощи саморезов.

Всем привет. Сегодня поговорим о правильной и простой установке петель фрезером в дверное полотно и дверную коробку. Петли можно врезать несколькими способами, самый доступный это ручной способ врезки петель, но он самый долгий и результат во многом будет зависеть от ровности рук и аккуратности. Врезка фрезером ускоряет процесс в несколько раз и качество каждой установленной петли одинаковое, что очень хорошо для серийной врезки.

Лично я устанавливаю петли на расстоянии 200 мм от края полотна, это, по моему мнению, самый оптимальный вариант.

Приступаем к разметке, откладываем от краев дверного полотна 200 мм, это будет край петли. К метке прикладываем петлю и выравниваем ее. Для того чтобы отметить петлю на полотне, я советую использовать обычный сегментный нож, просто надрезаем им шпон дверного полотна, ведем нож от края петли к центру.

Если вести нож по другому, то может дрогнуть рука и царапка на шпоне будет за пределами петли, что в итоге будет не очень хорошо. Отмечаем таким способом края петель.

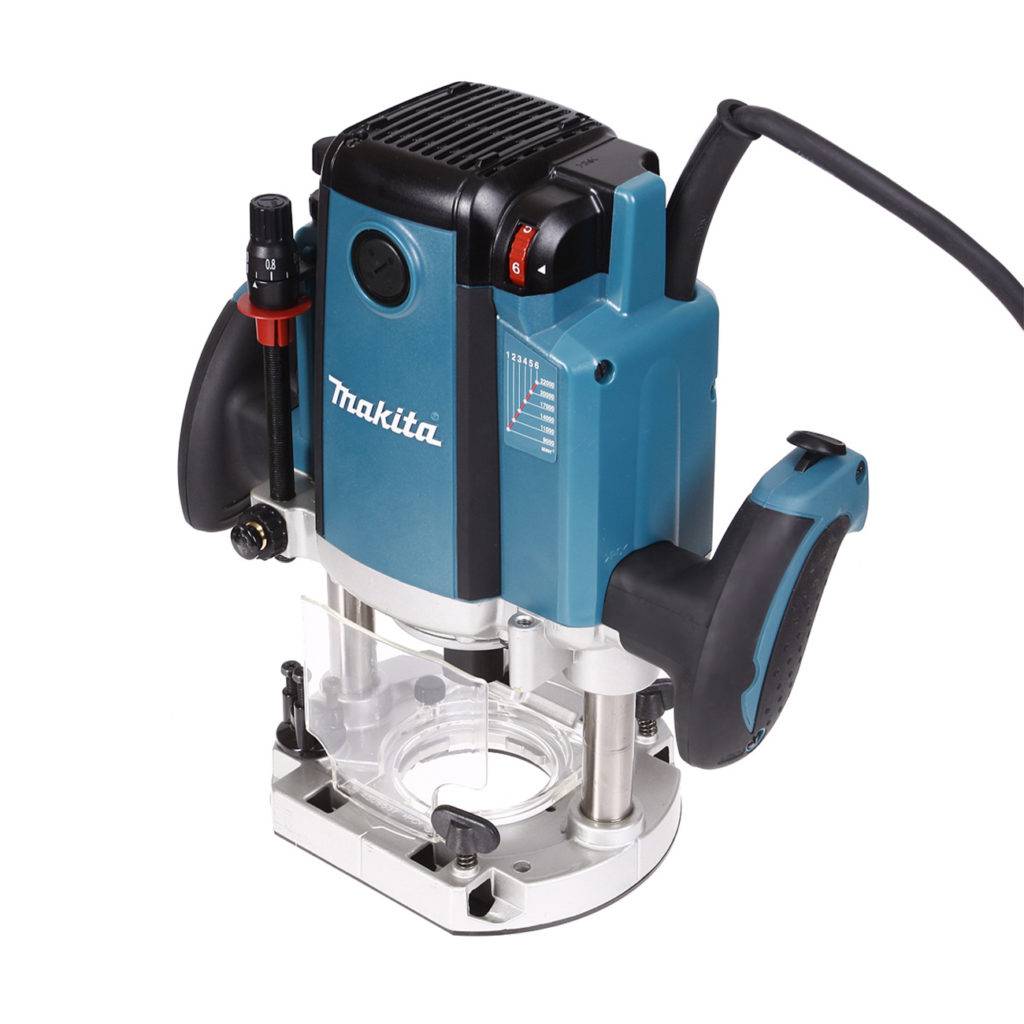

Теперь необходимо подготовить фрезер к работе. У меня фрезер Makita RP0900, вполне такой нормальный аппарат, только есть у него существенный недостаток, как по мне, это резкий старт, при нажатии на кнопку он дергается, из-за этого можно фрезернуть не там где нужно. Принцип настройки фрезера на всех производителях одинаковый. Для начала устанавливаем фрезу. Для фрезеровки петель я использую обычную пазовую фрезу 18 мм в диаметре. Вот такую:

Выставляем фрезу вровень с площадкой фрезера и поджимаем винт, который отвечает за фиксацию площадки.

Сбоку у фрезера есть ограничитель глубины, на моем фрезере он вот такой:

Вставляем петлю между болтом и штоком ограничителя и фиксируем, чтобы зафиксировать толщину петли.

Выставляем ширину врезки петли, для этого нужно приложить петлю к боковому упору фрезера и повернуть фрезу таким образом, чтобы край лезвия совпадал с краем петли, для настройки отодвигаем или под отодвигаем боковой упор, пока лезвие не совпадет. При настройке фрезера он должен быть обязательно обесточен, иначе вы рискуете стать человеком, у которого девять пальцев.

Проверяем наши настройки глубины на какой-нибудь деревяшке. Лично я проверяю сразу на дверном полотне, просто делаю небольшой заход в середине петли. Прикладываю петлю и смотрю, вровень с дверным полотном или нет. Если не вровень, то корректирую настройку и опять пробую глубину.

Шаблоны от DOOR-TOOL

Шаблон DOOR TOOL — современный шаблон для врезки дверных петель, который должен быть в арсенале каждого профессионала по установке деревянных дверей. Этот инструмент позволяет работать со сменными вставками под разные типы фурнитуры, поэтому широко востребован для выполнения монтажных работ.

Отличия шаблонов DOOR TOOL

Для врезки петель Вам понадобится следующий набор приспособлений:

• универсальный шаблон для врезки петель DOOR TOOL (одна из моделей, Mini Plus, , Mini Plus Air, , Max Plus, , Max Plus Air,Telescope или Telescope Air);
• ручной кромочный фрезер;
• стойки для устойчивой установки дверного полотна в вертикальном положении;
• струбцины для монтажа шаблона на дверное полотно;
• измерительный и разметочный инструмент;
• дверные карточные петли с саморезами для их установки;
• дрель и шуруповерт (или отвертка) для монтажа саморезов.
• угловая стамеска.

Шаблон для врезки петель может применяться как для выборки пазов на полотне двери, так и для установки петли на дверную коробку.

Шаблон DOOR-TOOL Max Plus позволяет врезать карточные петли в базовой комплектации. есть различные виды вставок под замки и ответные части замков

Копировальный шаблон представляет собой шаблонодержатель, предназначенный для крепления сменных металлических вставок-шаблонов.

Имеет удлинённую основу и два ограничителя, позволяющих отмечать место врезки без рулетки (расстояние от края до места врезки 15-20 см), что экономит время и упрощает работу мастера. Кроме того, по бокам имеются специальные выемки для надёжной фиксации устройства при помощи струбцин.

С помощью этого набора можно врезать дверные петли, замки быстрее и точнее чем фрезером с упором. Для врезки петель обычно используется две базы соединенные между собой линейкой, базы имеют сменные вставки под разные размеры петель и замков, возможно использование одной базы для врезки, но это менее удобно и требует измерений.

База выполнена из акрила(оргстекла) и влагостойкой ламинированной фанеры 15 мм. Регулируются Базы очень просто, посредством передвижения нижнего упора и пластиковой части, линейка сделана таким образом чтобы ей было легко пользоваться. Базы предназначены для совместного использования с фрезером на котором установлено копировальное кольцо из расчета: диаметр фрезы + 4 мм( пример: если фреза 14 мм. то копировальное кольцо 18 мм.)

https://youtube.com/watch?v=videoseries

Врезка замка в межкомнатную дверь инструкция

Подразумеваются следующие этапы работ:

• закрепление двери в горизонтальном положении;
• выполнение подготовительных работ по разметке деревянной двери. Обычно замок устанавливается на высоте около 90-110 мм от уровня пола, что обеспечивает удобство открывания;
• установка шаблона DOOR-TOOL в соответствии с разметкой;
• подготовка и установка ручного фрезера на межкомнатные двери;
• выемка замочного проема, паза под планку и других элементов в зависимости от конструкции замка;
• доводка пазов (при необходимости осуществляется уборка остатков древесины при помощи стамески);
• монтаж фурнитуры.

Достоинства:

• наличие разных вариантов шаблона под разные задачи разной ценовой категорией;
• есть возможность использования с любыми фрезерами, при условии использования фрезы с верхним подшипником;
• вставки металлические.

Минусы:

• придется докупать вставки мод разные модели замков и петель;
• карточные петли в 100 мм имеют разный отклонения в размерах, необходимы разные вставки покупать;
• стоимость вставки 550 руб.(по сравнению с аналогичными моделями конкурентов от 230 руб.).

Стоимость трафаретного шаблона начинается от 2090 руб. и телескопические модели 8200 руб. Это вполне доступные цены для строителей и любителей. Цена возрастает от функциональности и возможности применения пылесоса.

Для работы хватает универсального шаблона для врезки петель и замков Ш-004 DOOR-TOOL Max Plus и его цена 3300 руб. В базовый комплект входит стальная вставка для врезки карточной дверной петли 100 мм, остальные вставки продаются отдельно под разные размеры. Вам придется докупать индивидуальный набор инструментов для врезки дверной фурнитуры.

__TITLE__

Рекомендации по подбору дополнительного инструмента

Для того, чтобы в процессе не пришлось прерываться и бежать куда-то за недостающим инструментом, рекомендуется заранее подготовить все необходимое.

Так, например, покупать лучше набор сверл по дереву, а не одно. Основное условие – сверло по дереву для врезки замков должно быть толще запорного механизма. Поэтому наличие набора сверл позволяет проще подобрать нужный диаметр. Профессионалы предпочитают врезать фурнитуру в межкомнатные двери с помощью перьевого сверла.

Для разметки рекомендуется использовать специальные малярные карандаши или маркеры, которые можно заменить простым карандашом с грифелем средней твердости. Слишком мягкий графит в процессе работы может смазаться, повышая риск смещения границ. Твердый, жесткий графит способен повредить поверхность полотна, при нажатии оставляет следы, от которых потом достаточно проблематично избавиться. На некоторых полотнах избавиться от них не получиться вовсе.

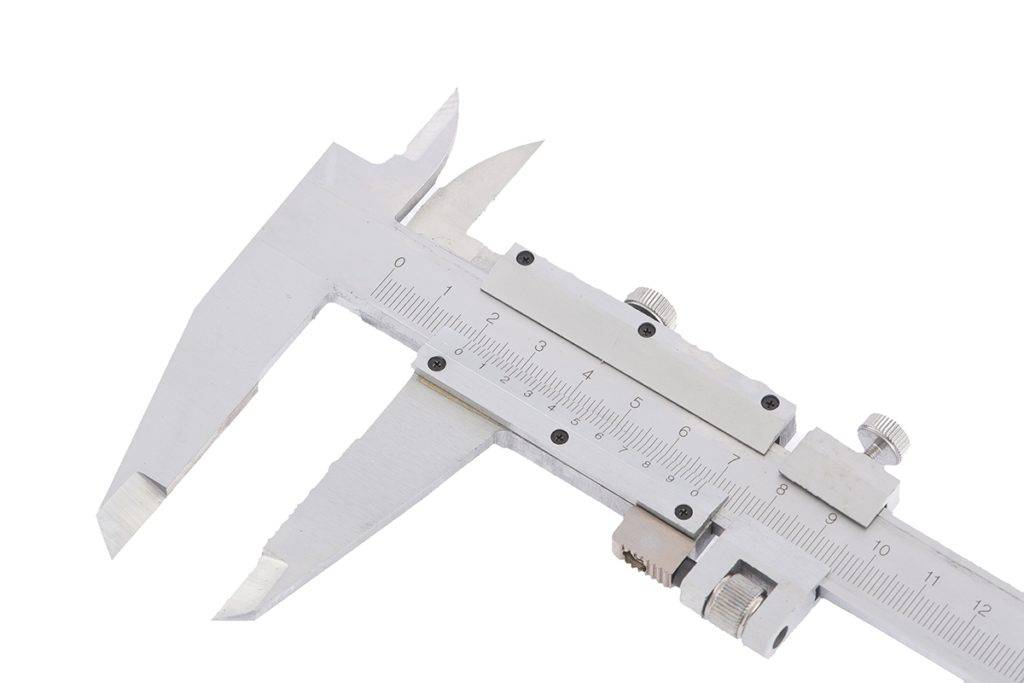

Замерить нужную глубину залегания навесов, пазов под язычок замка и декоративных планок позволяет штангенциркуль. Установить ровно дверной блок и врезать фурнитуру без перекосов позволяет использование строительного уровня.

Для разметки лучше использовать рулетку длиной 3-5 м и металлическую линейку, которая способна выдержать натиск инструмента при соприкосновении в отличие от деревянной.

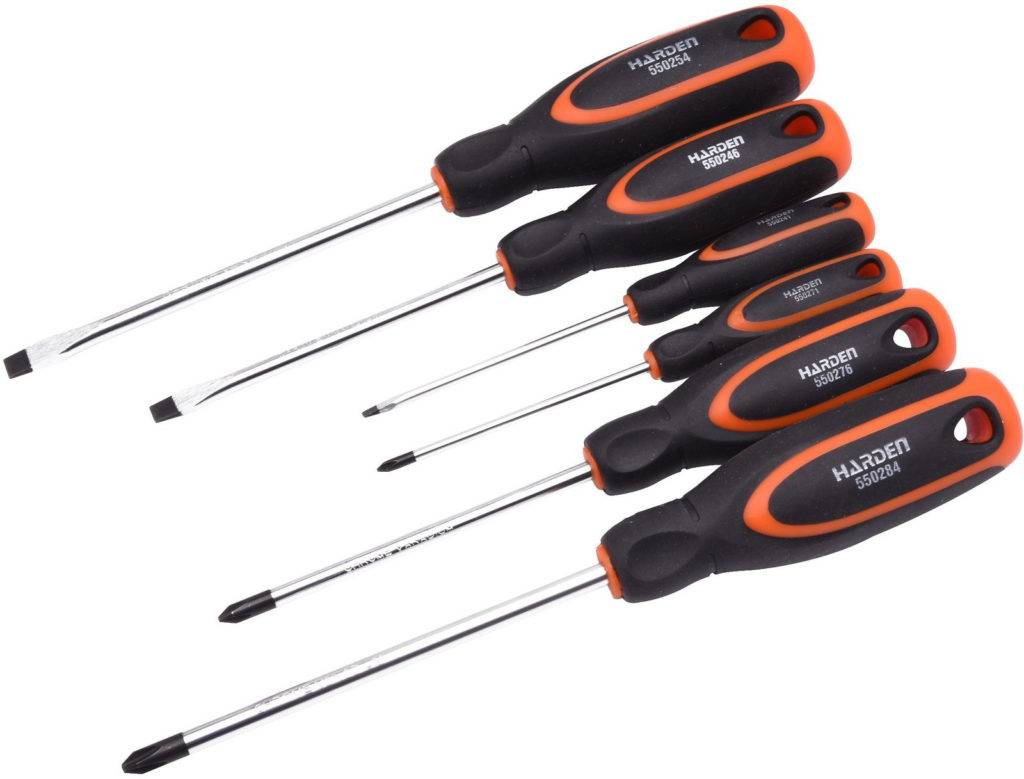

Не лишним будет приготовить и набор отверток. Так легче подобрать нужную при затягивании метизов в навесах, ручках или замке.

Как только инструмент для врезки замков готов, можно приступать к навешиванию полотна и установке фурнитуры в межкомнатные двери.

Соединение шип-паз и ласточкин хвост

Для создания соединения шип-паз существует множество сложных приспособлений. Но если производство изделий из дерева поставлено не на поток, то соединение шип-паз при помощи ручного фрезера можно сделать простым способом.

1. Деталь, на которой будет вырезаться шип, должна иметь уже чистовой размер. Делая разметку, следует добавить к длине детали длину шипа. К примеру, для ножек столов и стульев будет достаточно длины шипа 30-40 мм, а для дверей – 55-70 мм. С помощью угольника сделайте разметку на краю заготовки.
2. Возьмите ножовку по металлу и сделайте небольшие пропилы (это будут плечи шипа).
3. Подготовьте фрезу “бочонок” и закрепите ее в цанге аппарата. С ее помощью будет создаваться шиповое соединение.
4. Закрепите заготовку на верстаке, а перпендикулярно ей закрепите вторую деталь такой же толщины (будет выполнять роль опоры для подошвы фрезера).
5. Далее, необходимо выставить величину вылета фрезы относительно площадки агрегата. Если шип будет располагаться точно по центру заготовки, то вылет инструмента должен быть таким, чтобы после переворачивания детали и второго прохода у вас получилась толщина шипа, соответствующая ширине паза. Ширина паза, в свою очередь, зависит от диаметра пазовой фрезы. Вот от этого размера и следует начинать расчет всего соединения.
6. После того, как вы определились с глубиной погружения инструмента и выставили ограничитель, можно приступать к выборке шипа. Включите агрегат и начинайте фрезеровать заготовку, но поэтапно, углубляясь каждый раз в материал на 3 мм.
7. Когда требуемая глубина будет достигнута, остановите аппарат и переверните заготовку.
8. Продолжайте выборку шипа методом, описанным выше. В результате вы получите шип прямоугольного сечения. Но, так как паз будет иметь по краям закругление от фрезы, то и на шипе потребуется срезать углы. Сделать это можно ножом или на точильном станке.

Как выбирается паз, было подробно рассмотрено выше. Если требуется сделать шип-паз по всей длине или ширине заготовки, то скруглять углы шипа не потребуется.

Чтобы изготовить шиповое соединение ласточкин хвост, используют специальное приспособление.

На фрезере устанавливается пазовая фреза “ласточкин” хвост, а также копировальная втулка, имеющая бортики, для лучшего позиционирования в прорезях шаблона.

После зажатия шаблона и заготовки проводится фрезерование по общим правилам.

Пазо-шиповое соединение также используется при изготовлении вагонки. Только, чтобы сделать вагонку, необходимо иметь комплект из 2-х фрез. Одна фреза выбирает паз на кромке детали, а другая – делает шип.

Чтобы сделать филенку, кромка которой является шипом, и прорезать паз в рамке фасада, также используют набор фрез.
