Фреза по дереву для дрели: применение, конструкция, виды фрез

Особенности самодельной фрезы по дереву

Фрезы далеко не каждого профиля продаются в ближайшем магазине, заказанный в Китае или для индивидуального изготовления инструмент придётся долго ждать, а во втором случае – еще и немало заплатить. Гораздо проще изготовить своими руками.

Для создания самодельной фрезы на ручной либо вертикальный фрезерный станок для обработки древесины потребуются:

Материал – прочная теплостойкая сталь, хорошо держащая заточку.
УШМ или болгарка с отрезным кругом по металлу.
Электроточило или иной шлифовальный инструмент.
Тиски.
Дрель или шуруповёрт и сварочный инвертор понадобятся не всегда.

Первые экземпляры не будут удовлетворять качеством обработки поверхностей, геометрией. Могут иметь плохой баланс – проявлять заметное биение, оставлять «грязную» шероховатую поверхность из-за неправильных углов заточки или недостаточной остроты режущей кромки. После изготовления и доведения до ума нескольких фрез результат начнёт радовать.

Преимущества и недостатки фрезера

Главные преимущества сделанного своими руками фрезера из дрели:

если предстоят единичные операции, нет необходимости тратиться на приобретение специального оборудования;
чтобы сделать устройство в домашних условиях, придется потратить примерно полчаса;
при необходимости можно быстро поменять биту (насадку), которая будет приспособлена для конкретной задачи.

Есть и недостатки:

дрель не может набирать большое количество оборотов, поэтому работать с плотными материалами будет проблематично.
зона работы оператора сильно ограничена небольшими размерами фрезера;
движок дрели намного слабее, чем у профессионального фрезеровочного станка, а потому нет возможности долгое время работать на самоделке с предельной мощностью.

К тому же нельзя забывать, что дрель сильно греется при длительно использовании, поэтому инструменту надо давать время «на отдых».

Вырезание пазов на узких поверхностях

Домашний мастер часто сталкивался с необходимостью вырезания пазов для дверного замка или петель. Как правило, для этого использовалось долото и дрель. Но эту процедуру можно осуществить значительно быстрее и легче, если применять фрезер со специальной оснасткой. Такая конструкция позволяет легко создавать пазы на узких поверхностях и представляет собой плоскую основу, крепящуюся на инструмент.

Основное требование к данной конструкции: штыри должны находится по центру обрабатываемого материала. Если это условие было соблюдено, то паз будет находиться строго посередине. Чтобы сместить направление обработки, достаточно одеть втулку необходимого размера на один из штырей. При использовании такой насадки необходимо следить, чтобы её края плотно прижимались к бокам в процессе обработки.

Если нужно вырезать паз на узкой поверхности, а необходимой оснастки нет, то эта проблема решается при помощи двух досок. Они крепятся с обеих сторон изделия в одну плоскость. А сам электроинструмент фиксируется параллельным упором.

Применение такой насадки для фрезера под дверные петли позволяет:

Сделать максимально точную выемку не затратив много усилий.
Минимизировать возможность появления ошибки, вероятность которой очень высока без использования шаблона.

Конструкция

Как правило, все виды фрезы изготавливаются по одному принципу. Основными деталями насадки считаются:

хвостовик;
рабочая часть — острие для браширования древесины и прочих работ (в зависимости от формы заточки).

Именно форма кромки отвечает за назначение инструмента. Ее затачивают особым образом на высокоточном станке. Процедура довольно сложная, ведь мельчайший сбой может испортить работу. Детали станка должны быть точно синхронизированы друг с другом, только так можно добиться необходимых параметров заточки.

Для изготовления наконечников применяют особые виды стали, подбираемые в зависимости от предстоящей работы и параметров обрабатываемой древесины.

Приспособления для фрезерования по металлу и дереву

Мы не будем описывать приспособления для дрели, упомянутые нами здесь. В частности – стойки, превращающие ее в подобие сверлильного станка. В этой же статье показано приспособление, приближающее ее по функционалу к ручному фрезеру.

Но доработка такой стойки, позволяющая надежно зафиксировать инструмент на заданной высоте, может значительно облегчить выполнение фрезерных работ погонажного материала различными фрезами по дереву. Для этого достаточно, выставив дрель на требуемой высоте от рабочего стола, закрепить на нем направляющую, вдоль которой вы будете подавать обрабатываемую длинную деревянную рейку.

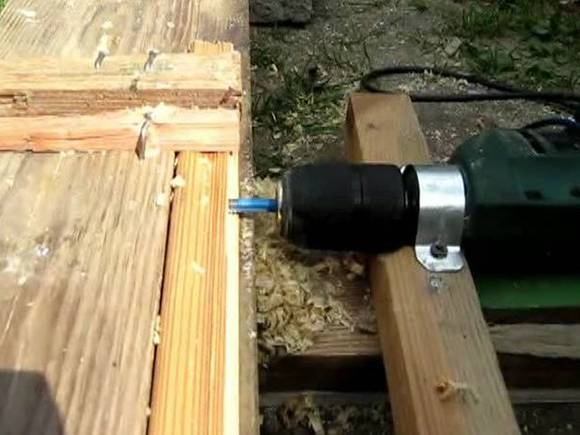

Для выборок длинных продольных пазов в большом количестве деревянных реек стоит применить такое нехитрое приспособление, как показано на фото. И использовать для этого пальчиковую фрезу нужного диаметра.

Можно также для фрезерования дрелью применить как фабричные, так и самодельные стойки-упоры с небольшой доработкой для фиксации инструмента на определенном расстоянии до площадки, обеспечивающей степень заглубления фрезы в материал.

С такими упорами либо без них замечательно дрель работает в качестве штробореза в ячеистых бетонах:

Представляет интерес применение различных кондукторов для получения фрезерованием продольных пазов.

А если на подобное приспособление поставить боковой упор, то подобные канавки и пазы можно выполнять и на заготовках прямоугольного сечения. Вставки-кондукторы имеют диаметр отверстия, соответствующий диаметру применяемой пальчиковой фрезы.

Этот же вид фрезерования можно выполнять, снабдив подвижным столом свою стойку для дрели, или закрепив на нем несколько направляющих для нужного позиционирования заготовки:

Но все же, наиболее, на наш взгляд, рациональным для работы с фигурными фрезами по дереву будет доработка верстака, показанная на видео. Особенно, если предстоит частая работа по фрезерованию фасок различных криволинейных заготовок.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Кромочные фрезы по дереву

Сегодня кромочный фрезер получил весьма широкое распространение. Это связано с тем, что подобный инструмент часто применяется для изготовления кромок заготовок из дерева. Фрезы кромочные пазовые встречаются в распространенных профессиональных наборах. В эту группу включены следующие варианты исполнения инструмента для фрезера по дереву:

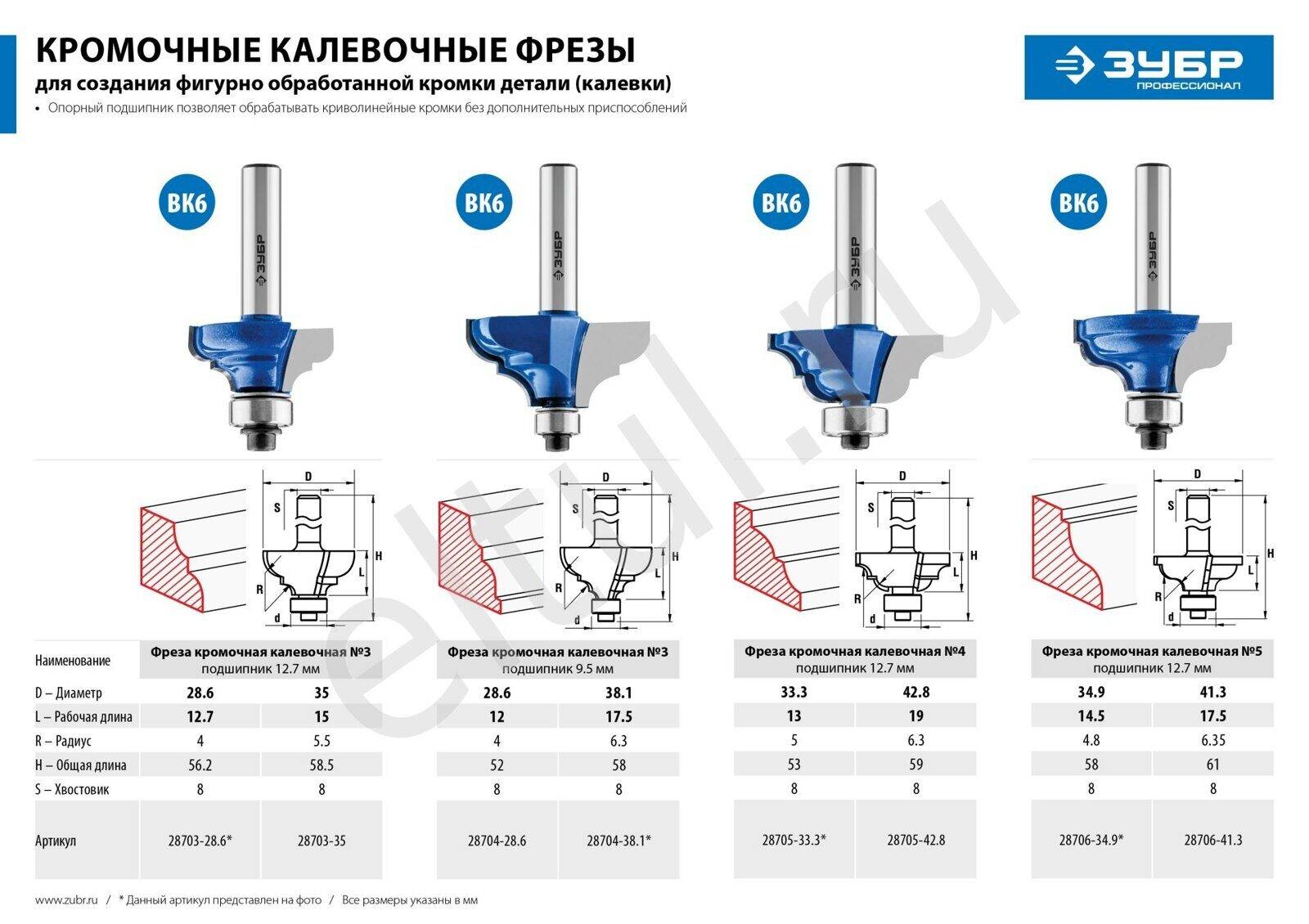

Профильные используются для получения требуемой кромки. Они получили весьма широкое распространение, при изготовлении применяются самые различные сплавы, большая часть характеризуется высокой устойчивостью к износу.
Фасонные или калевочные применяются для закругления формы. Получаемая выпуклая форма составляет ¼ окружности.
Довольно часто перед специалистом стоит задача в снятии фаски строго под углом 45 градусов. Подобная операция проводится крайне часто, что определяет широкое распространение инструмента для обработки дерева.
Пазы в кромочной части изделия получаются при использовании дисковых фрез. Они могут изготавливаются при применении различных сплавов, некоторые обладают повышенной износостойкостью.
Фальцевые используются для выборки четверти в кромочной части изделия. Стоит учитывать, что при установке подшипника можно использовать инструменты при обработке прямых и криволинейных заготовок. Этот конструктивный элемент существенно повышает стоимость изделия, что стоит учитывать. Для регулировки формы паза могут устанавливаться подшипники самой различной формы. При их изготовлении применяется нержавеющая сталь с высокой прочностью. Именно поэтому инструмент прослужит в течение длительного периода.
Фигерейные относятся в особую группу инструментов по дереву.
Гальтельные получаются для вырезания специальных желобков в кромке на ¼ окружности.

Чаще всего кромочные фрезы для обработки дерева имеют упорные подшипники. Этот элемент требуется для предотвращения избыточного заглубления. Режущая часть может быть расположена выше или ниже подшипника.

Часто встречается ситуация, когда нет подшипника. Для получения требуемого результата применяется специальный шаблон или копировальная втулка, а также параллельный упор. Фигерные варианты исполнения характеризуются большим диаметром и весом, за счет чего увеличивается передаваемая нагрузка. Именно поэтому при изготовлении создается 12-миллиметровый хвостовик. Область применения заключается в применении в качестве оснастки для стационарных конструкций.

Фрезы для создания столярных соединений

Конструкционными называют фрезы, предназначенные для подрезки деталей для столярных соединений. Как правило, это не отдельные фрезы, а комплекты с ответно-зеркальной формой профилей. Основных видов таких фрез существует несколько.

Микрошиповые фрезы используют для подрезки торцов деталей перед клеевым сращиванием. С их помощью можно формировать пазы и шипы как прямоугольной, так и клиновидной формы. В комплект обычно входит две фрезы, в одной из них режущие кромки смещены на ползуба.

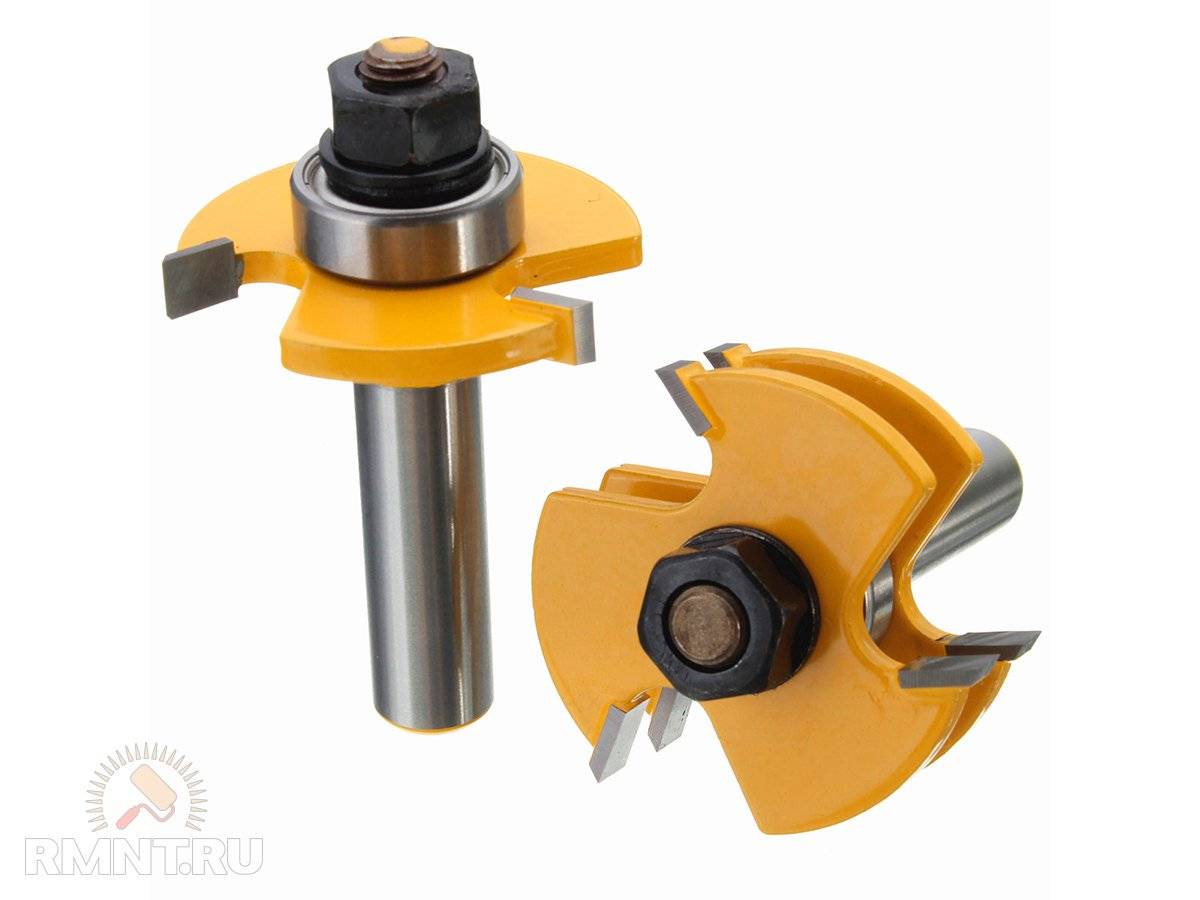

Комплект пазо-шиповых фрез так же состоит из двух частей: одной нарезается паз, другой выступ на ответной детали. Как правило, применяются такие фрезы при изготовлении шпунтованной половой доски или при сплачивании мебельных щитов. В отличие от обычных дисковых или пазовых фрез, которые можно было бы использовать с той же целью, пазо-шиповой комплект имеет оптимальные значения присадки и не требует тщательной регулировки по высоте.

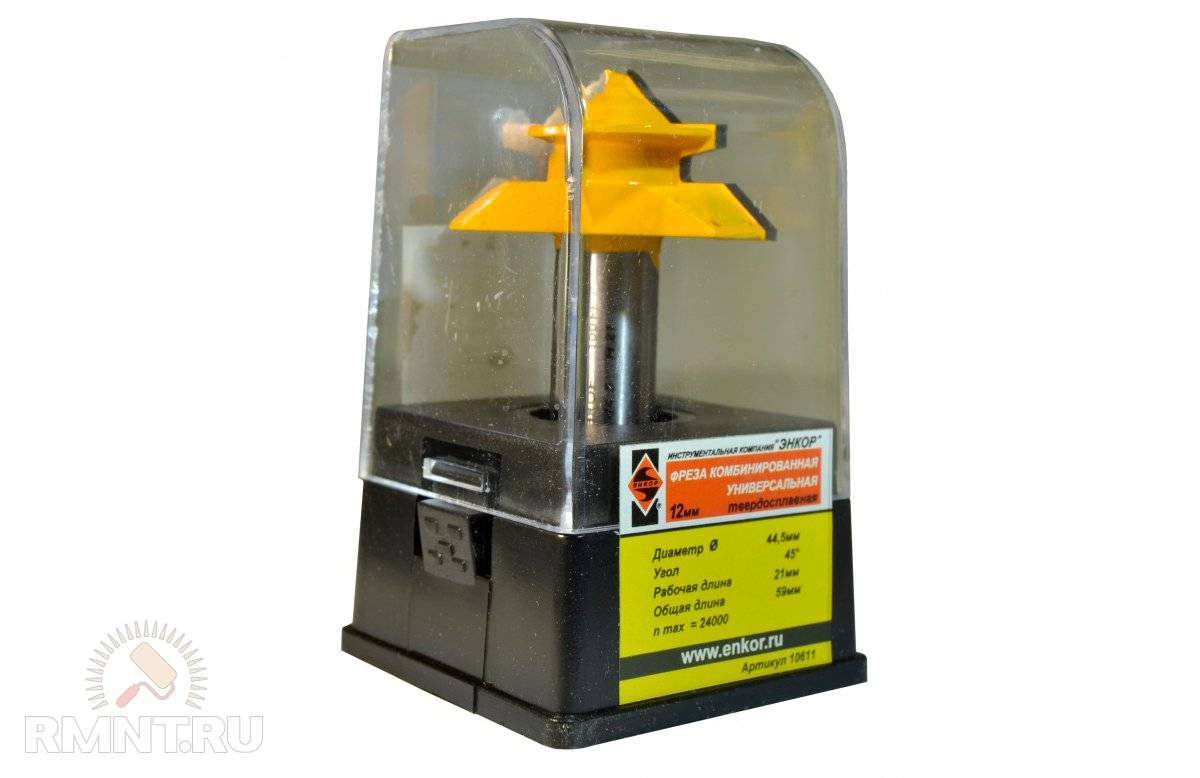

Фрезы для угловых соединений одинарные, но проход по соединяемым деталям выполняется в разных положениях. Также возможно использование такой фрезы для плоского сращивания на клею

Обратите внимание, что изначально фреза такого типа предназначалась для работы на фрезерном столе, и использовать её для ручного инструмента получится только при наличии специального упора и ограничителя

Для нарезки соединения «ласточкин хвост» используется одна трапециевидная пальчиковая фреза. Однако для нарезки нужного профиля на торце доски, опять же, понадобится поперечный упор или специальный шаблон. Ширина хвоста может быть произвольной, но чаще паз под него готовится за один проход фрезы. К этому типу соединений можно отнести другие, схожие по принципу, но с Т-образной или Ф-образной формой паза. Для них так же существуют собственные парные комплекты фрез.

Конструктивные особенности

Конструкция любой насадки для фрезера включает в себя два основных элемента: хвостовик и рабочую часть.

Хвостовик позволяет фиксировать фрезу в патроне используемого оборудования. По своему конструктивному исполнению хвостовик инструмента для ручного фрезера может иметь цилиндрическую и коническую форму, кроме того, на хвостовике нередко выполняется лыска, которая предотвращает его проскальзывание в патроне оборудования. Помимо надежного крепления в патроне ручного фрезера, хвостовик также обеспечивает проникновение инструмента в обрабатываемый материал на требуемую глубину. На хвостовиках отдельных моделей устанавливается подшипник, который выступает в роли упора, огибающего шаблон в процессе обработки. Благодаря использованию такой конструкции, кромке обрабатываемой с помощью ручного фрезера детали придается требуемая конфигурация, а само приспособление, подшипник в котором легко заменить, подвергается минимальному износу. Кроме того, такая насадка, оснащенная подшипником, не нуждается в установке на ручной фрезер копировального кольца, что значительно упрощает работу.
Рабочая часть инструмента для фрезерного станка ручного типа выполняет основную работу – определяет форму и качественные характеристики обрабатываемой поверхности. Данный элемент имеет монолитную конструкцию (полностью изготавливается из быстрорежущей стали) либо оснащается сменными наборными дисками, закрепляемыми на центральной оси. Второй вариант конструктивного исполнения отличается более высокой стоимостью, но является более практичным, так как позволяет, используя один хвостовик, создавать на его основе инструменты с различной конфигурацией рабочей части (так называемые фрезы насадные).

Конструкция фрез с твердосплавными пластинами

По материалу изготовления инструменты для ручных фрезеров делятся на два основных типа.

Фрезы, изготавливаемые из быстрорежущих сталей, обозначаются маркировкой HSS. Инструменты из такого материала хорошо демонстрируют себя при обработке ручным фрезером мягкой древесины, но при работе с древесиной твердых пород они быстро перегреваются и тупятся. Большим преимуществом фрез данного типа, кроме всего прочего, является невысокая стоимость.
Инструменты для фрезерного станка по дереву могут иметь режущую часть, изготовленную из твердосплавных пластин. Узнать такие изделия, которые используются преимущественно для обработки твердой древесины, можно по обозначению HM. Несмотря на то, что они медленнее изнашиваются, при их использовании для обработки мягкой древесины достаточно сложно получить рез высокого качества. Фрезерование при этом следует выполнять на более медленной скорости, чем при использовании фрез из быстрорежущих сталей.

Фрезы из быстрорежущих сталей

Фрезы по дереву для ручного фрезера также различаются формой заточки своих режущих зубьев, которая может быть прямой или винтовой. Инструменты, режущие зубья которых имеют прямую форму, хотя и являются более простыми в обслуживании, но быстрее тупятся. Кроме того, при использовании таких фрез для обработки древесины с разнородной структурой на ней могут возникать сколы и выщерблины.

Получить практически идеальную отфрезерованную поверхность позволяют инструменты для ручного фрезера, режущие зубья которых располагаются по винтовой линии. Между тем использование таких фрез связано с определенными сложностями, которые заключаются в том, что для заточки необходимо использовать специальное оборудование, поэтому, если они утрачивают свои режущие свойства, их чаще всего просто заменяют на новые.

Важен также угол, под которым затачивается рабочая кромка. Такой угол, значение которого выбирается в зависимости от характеристик обрабатываемого материала, как правило, не превышает 90°. Конструкция режущей кромки, кроме передней и задней затыловочной поверхностей, включает в себя и достаточно сложную по конфигурации поверхность, которая отвечает за эффективный отвод стружки из зоны обработки. Следует иметь в виду, что без правильно сформированного стружколома скоростное фрезерование выполнить не получится.

Углы заточки концевых фрез

Наборные фрезерные инструменты (фрезы насадные) нередко выполняют с двойной заточкой режущей части, что позволяет в два раза увеличить их рабочий ресурс. После того как один из рабочих элементов, из которых состоит режущая часть, затупляется, его просто переворачивают на 180°. Между тем рабочие фрезерные насадки с двойной заточкой из-за особенностей своей конструкции не могут выполняться в сложной конфигурации, что значительно снижает эффективность их использования и, соответственно, качество результата обработки.

Для работы по дереву

Обработка деревянных заготовок не вызывает таких трудностей, как работа с металлом. С помощью фрез для дрели по дереву можно осуществлять и черновую, и чистовую обработку заготовок. Для ручного инструмента применяются фрезы, у которых хвостовик имеет диаметр 8 или 12 мм. При обработке различных материалов из древесины используются разные виды фрез. Виды фрез по дереву:

Калёвочные. Применяются для скругления углов.
Дисковые. Служат для вырезания различных пазов и канавок.
Галтельные — для создания полукруглых канавок.
V-образные. Используются для вырезания пазов на плоских поверхностях.
Шиповые — для выполнения пазов типа ласточкин хвост.
Кромочные — для обработки краёв изделий.
Цилиндрические — для обработки плоских поверхностей.
Торцевые — для производства углублений и выемок.
Конусные — снимают фаски с кромок.
Свёрла, предназначенные для выполнения отверстий в дереве.

Для выполнения различных технологических операций подбирается необходимый вид инструмента. При работе с режущим инструментом нужно соблюдать правила техники безопасности. В процессе обработки отлетают кусочки обрабатываемого материала, возможны и поломки режущего инструмента. В целях безопасности надо одевать защитные очки и перчатки.

Originally posted 2018-07-04 08:34:07.

Изготовление фрезера из дрели своими руками

Мастер может сделать станок для фрезерования из электродрели своими руками. Дополнительно к нему можно изготовить самодельные фрезы. Станок поможет удобнее использовать дрель и точнее выполнять работу, а фреза сэкономит средства. Самодельные инструменты дешевле покупных, однако при их использовании требуется внимательно следить за целостностью конструкции.

Электродрель

Материалы и инструменты

Для изготовления самодельного фрезеровочного приспособления с электродрелью необходимо заранее подготовить инструменты и материалы. Чтобы собрать каркас, понадобится фанера толщиной не менее 15 мм. Соединительными элементами могут выступать саморезы по дереву. Нельзя забывать про направляющие, по которым будет передвигаться электроинструмент. Рабочую поверхность желательно оборудовать зажимами для фиксации заготовки. Их роль могут играть струбцины. Сделать из дрели самодельный фрезеровочный станок можно. Желательно заранее изучить чертежи и посмотреть обучающие видео.

Конструкция инструментов

Изготовление фрезерного станка из дрели начинается со сборки конструкции (станины и рабочего стола). Когда каркас из фанеры будет готов, необходимо закрепить на нём направляющие и отрегулировать их согласно размеру самодельного станка и габаритам дрели. Далее электроинструмент закрепляется на направляющих и отстраивается для удобной работы. Поверхность рабочего стола желательно покрыть листом стали. Он увеличит срок эксплуатации станка и не даст дереву повреждаться во время работы. Если дрель мощная, то необходимо утяжелить конструкцию, чтобы избежать появления вибраций при работе. Для этого любой груз располагается в нижней части станины так, чтобы его вес давил на каркас.

Своими руками можно изготовить три вида фрез. К первому типу относится кремниевый барабан от зажигалки, насаженный на ось подходящего диаметра. Ко второму типу относится деревянный цилиндр, по краям которого закрепляется наждачная бумага. К третьему типу относится правильно переточенный дюбель, который используется как отрезная насадка.

Фрезерные насадки на дрель популярны для проведения разовых ремонтных работ в домашних условиях. С их помощью можно сделать самодельный станок, который пригодится для собственной мастерской. Необходимо помнить про правила использования электроинструмента, чтобы не вывести его из строя.

Основные характеристики

Любой вид фрез можно охарактеризовать несколькими параметрами. Основные из них:

геометрия (общая форма);
форма режущих кромок (лезвий);
конструкция;
материал, из которого изготавливаются лезвия;
диаметр внешний, посадочный, хвостовика.

Независимо от параметров, все виды должны обладать высокой прочностью, поэтому их делают из твердых, прочных материалов с последующей термической обработкой. Применяется напыление, увеличивающее износостойкость изделий.

Конструктивное исполнение

Хвостовик и режущие зубцы или лезвия – основные части фрезы по дереву. Их делают из цельного куска металла (такие инструменты называют монолитными) или из отдельных частей с последующим скреплением (сборные, составные).

Монолитные фрезы изготавливаются из инструментальной стали (твердость не ниже HRC 58…62) заодно с режущей частью, которую затем затачивают. Они имеют небольшой эксплуатационный ресурс, что связано с невозможностью замены режущих пластин по мере их износа. Основное их преимущество – низкая стоимость.

Сборные фрезы представляют собой стальную болванку с напаянными лезвиями, которые изготавливаются из инструментальной стали или твердосплавных металлов. Большое значение при их изготовлении уделяют рецептуре и качеству припоя, которым припаивают лезвия. Это должна быть тугоплавкая марка, содержащая медь и серебро. К таким припоям относятся, например, ПСр 37,5 и ПСр 40.

Фрезы со сменными лезвиями (фрезерные головки) – это разновидность сборных. В них лезвия устанавливаются таким образом (механическое крепление), чтобы их можно было менять по мере износа.

Встречаются также фрезерные головки, в которых объединены в единое целое несколько разновидностей режущих лезвий, их называют наборными. При этом можно изменить порядок набора режущих частей и расстояние между ними. Инструмент при такой замене не должен во время работы терять свою продольную устойчивость.

Наборы используют для получения фасонных изделий из дерева и других работ с древесиной.

Для того чтобы упростить выполнение работ, связанных с точным фрезерованием при помощи ручного деревообрабатывающего инструмента, кромочную фрезу по дереву часто оснащают небольшим подшипником. Он монтируется у одного из краев режущей кромки (вверху или внизу) и при работе обеспечивает правильное направление движения, упираясь в край деревянной детали.

Типы лезвий

По типу лезвий фрезы по дереву делятся на твердосплавные (маркируются аббревиатурой HSS) или быстрорежущие (обозначаются буквами НМ). При этом инструментом с быстрорежущими кромками обрабатывают мягкую древесину, а с твердосплавными лезвиями – твердые породы дерева.

Твердосплавные лезвия обладают высоким температурным коэффициентом и улучшенными рабочими характеристиками.

При этом лезвия у всех типов фрез могут располагаться вертикально или под наклоном. Вертикально-ориентированные лезвия рубят материал. Наклонные ножи срезают слой материала, что позволяет избежать сколов древесины по краям деталей. Встречается также и спиральное расположение режущих кромок. Использование инструмента с наклонными или спирально-ориентированными лезвиями значительно повышает качество обработки поверхности.

Геометрические параметры

Основным параметром, влияющим на совместимость фрез с конкретной моделью деревообрабатывающего станка (фрезер, станок с ЧПУ и др.), служит размер хвостовика. Вызвано это тем, что для их установки в станок используются специальные цанговые зажимы (цанги), надежно охватывающие и зажимающие хвостовик. На практике используются цанги, у которых диаметр посадочного места измеряется в дюймах (1/2″ и 1/4″) или миллиметрах (6,12 или 18 мм).

Посадочные размеры фрез зависят также от способа установки. Насадные фрезы, устанавливаемые на шпиндель стационарного фрезерного станка, имеют диаметр посадочной части 32 мм. У концевых (пальчиковых) фрез, которые предназначены для установки в патрон ручной дрели или цангу фрезера, диаметр хвостовика может быть разным – от 6 до 12 мм.

Это интересно: Фрезы по дереву для ручного фрезера — виды, выбор фрез, назначение

Советы по эксплуатации

Выполняя обработку дерева насадками с использованием дрели, исполнителю необходимо придерживаться следующих требований.

Применяемое приспособление должно надежно крепиться в патроне

При наличии любого, даже минимального люфта работу начинать нельзя. Одним из ключевых условий, учет которых позволяет избежать травм и других неприятностей, является обязательная фиксация обрабатываемой заготовки. Во время работы желательно держать дрель обеими руками, что особенно актуально для мощного оборудования. Если исполнитель желает включить реверс, ему нужно дождаться полной остановки используемого инструмента

Выполняя обработку дерева, особое внимание стоит уделить нажиму. Он должен быть довольно сильным, но не чрезмерным

Помимо этого, исполнитель не должен испытывать дискомфорт от мелких частиц, заполняющих пространство помещения при проведении работ с деревом. Вдыхать их настоятельно не рекомендуется, что делает оправданным использование респиратора – недорогого и весьма эффективного средства индивидуальной защиты. Также не стоит пренебрегать очками, сводящими на нет вероятность попадания посторонних предметов в глаза. Данный совет особенно актуален в ситуациях, когда обработка выполняется при помощи проволочных щеток.

Об одной из насадок по работе с деревом смотрите в следующем видео.

Особенности

Отличительной особенностью фрез по дереву является многообразие разновидностей режущих кромок. Кроме этого, имеется способность обрабатывать материал как в боковом, так и в осевом направлении.

Если на стационарных станках используется преимущественно один способ обработки, то для ручного инструмента доступны любые операции, для которых имеется соответствующая фреза. Кроме того, только этим станком могут быть созданы глухие углубления в древесине.

Еще одной уникальной особенностью фрез для ручного фрезера является способность выполнять художественно-декоративную обработку поверхностей, создавать узоры, рисунки, элементы геральдики и т.п. Для этого можно использовать копиры, масштабируемые приспособления и прочую оснастку.

Фреза по дереву для дрели
