Электростанок для заточки цепей бензопил

Виды оборудования

На рынке представлено много заточных станков для цепей бензопил разного уровня механизации и ценовой категории. Наиболее широко распространены ручные и автоматические виды агрегатов.

Автоматические станки

Там, где приходится пилить много древесины, а также в сервисных организациях применяют автоматические станки для заточки пильных цепей. Они снабжены электроприводом, высокопроизводительны, обрабатывают зубья с большой скоростью и высокой точностью, одновременно выравнивая их по высоте. Механизм подачи звеньев избавляет от многочисленных однообразных ручных операций.

Значимыми параметрами, влияющими на выбор модели, являются:

  • потребляемая мощность;
  • скорость вращения головки;
  • вес, размеры;
  • создаваемый воздушный шум.

Станок- автомат для заточки пильных цепей разработан для массовой работы. Если потребность составляет одну-две операции в день- он не окупится.

Ручные станки

Для домашнего мастера или малого производства прекрасно подойдет ручной станок для заточки рабочих цепей бензопил.

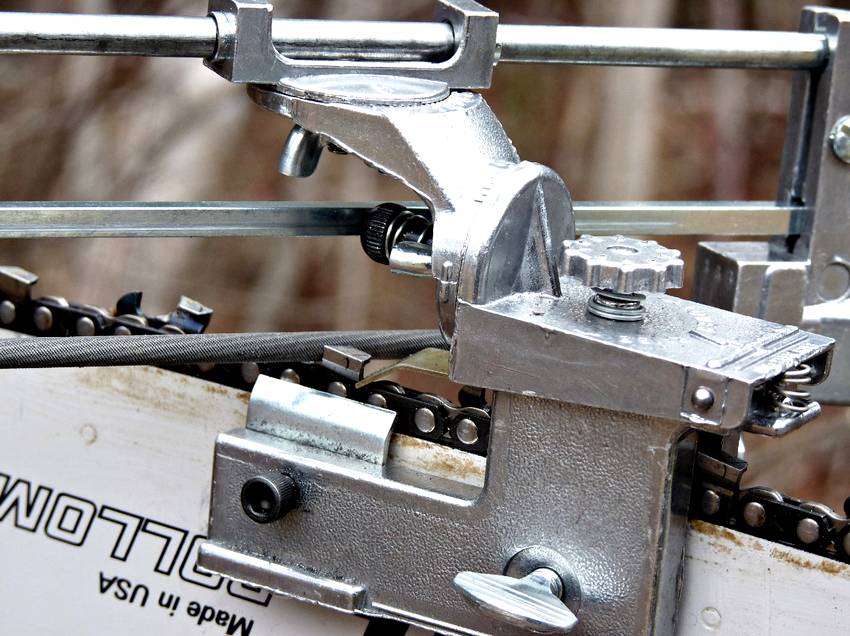

Встречаются сложные устройства с рабочей головкой, крепящиеся на шину бензопилы. Не менее популярны простые оправки, надеваемые поочередно на каждое звено и направляющие движения напильника под заданным углом.

Принцип действия у них общий- оправки фиксируют затачиваемое звено и направляют движения напильника под необходимыми углами.

Преимуществом таких моделей служит их доступная цена, малая масса, скромные размеры. Их легко перевозить рядом с пилой, выполняя затачивание прямо на рабочем месте.

Заточка цепей на стационарных и мобильных станках

Стационарные заточные станки крепятся постоянно на верстаках или специальных основаниях в помещениях инструментальных участков или мастерских.

Они отличаются высокой точностью установки углов и стабильно качественной заточкой. Механизм подачи позволяет выполнить работу быстро и не требует от оператора множества однообразных движений. Он должен правильно закрепить несколько элементов цепи в механизме подачи. Далее потребуется настроить угол заточки цепи, высоту зуба и выставить на механизме подачи число зубьев. Он же будет менять шлифовальные круги по мере их износа. Все остальное электростанок сделает сам и подаст сигнал об окончании заточки.

В ручных станках все операции выполняются вручную:

  • ослабление натяжения цепи бензопилы;
  • фиксации звена в оправку;
  • заточка зуба напильником;
  • перемещение звеньев цепи.

Высокое качество заточки на ручном станке требует приобретения определенного навыка. Важным достоинством служит то, что демонтировать цепь с шины не требуется, заточку можно выполнить прямо на рабочем месте.

№1 — OREGON 620-230

Цена — 38 200 рублейСамый дорогой и самый качественный аппарат из всех представленных. Относится к категории профессиональных, имеет множество дополнительных функций, по сравнению с обычными станками: на 50% уменьшенное время заточки, гидроусилитель, улучшенная геометрия заточки зубьев, угол заточки до 55 градусов и многое другое. В комплекте со станком идут 3 шлифовальных круга разного диаметра, рабочая зона освещается лампочкой 15 Вт, мощность мотора — 214 Вт. Станок может точить цепи любого вида с любым шагом звена, имеет прочную конструкцию, идеальную компоновку и высокую точность шлифовки. Весит агрегат 7,7 кг, подойдет как для дачи, так и для производственного цеха — конструкция не боится экстремальной эксплуатации, а наличие дополнительных абразивных дисков избавляет от необходимости бежать в магазин за новым, если вдруг иссякнет ресурс предыдущего.

Sturm! BG60016

Инструменты для заточки зубьев бензопилы и причины быстрого притупления

Бензопила нуждается в заточке зубьев, причем делать это нужно регулярно в зависимости от частоты работы инструментом, что обеспечит не только эффективную работу, но еще и продлит срок эксплуатации. Чтобы достичь максимальной эффективности от бензоинструмента для распиливания дров, нужно научиться затачивать цепь. Для этого имеются разные приспособления.


Конструкция зуба на бензопилах

В заточке цепи нуждаются все бензопилы, независимо от их марки и стоимости. Причинами быстрого притупления зубьев являются:

  1. Продолжительная работа инструментом. При распиливании древесины происходит нагревание металла, поэтому при продолжительной работе снижается сопротивление режущих частей. В результате происходит зализывание режущей части, и чем дольше продолжать работать, тем быстрее произойдет притупление
  2. Попадание под режущие части металлических материалов, например, гвозди или шурупы, которые ввинчены в распиливаемую древесину
  3. Быстрому притуплению цепи способствует также неправильный запуск и эксплуатация инструмента. При запуске или во время работы инструментом, когда бензопила находится на земле, нужно включать ручной тормоз. Если в зубцы попадет земля, то это приведет к быстрому их притуплению, и ускоренному износу цепи
  4. Тип распиливаемой древесины. Если обрабатываются деревья твердых пород, то притупление наступает очень быстро

Для правильной заточки на бензопилах применяются специальные круглые и плоские напильники, которые комплектуются вместе с инструментом. Такие напильники предназначены для заточки режущих кромок в полевых условиях

Причем выполнять эту процедуру важно на остывшем инструменте

Преимущества покупки станка

Зубья всегда должны находиться в остром состоянии, об этом знает каждый лесоруб. Однако большинство людей часто игнорируют это правило. Часто, чтобы не производить частую заточку, покупают бензопилы с усиленными звеньями, конечно, такой вариант прослужит в разы дольше, однако точить зубья будет сложнее.

Чтобы определить испорченную цепь, особых знаний не надо, каждый сможет заметить это, так как проходимость шины становится хуже, от этого повышается вибрация, а температура вырастает практически в два раза. Работать с таким прибором не рекомендуется, так как владелец может испортить бензопилу окончательно, а также нарушается техника безопасности.

У профессионала цепь тупится медленнее, чем у новичка. Связано это с тем, что человек, который имеет большой опыт, знает каждый нюанс работы и предпочитает пилить только тот материал, с которым аппарат справится. При эксплуатации изделия в неподходящих условиях, цепь портится в 3 раза быстрее

Также важно обращать внимание на расход, когда он повышается — это первый признак ухудшенного состояния зубьев

Не для каждого пользователя покупка точильного оборудования может быть полезным решением, однако прибор отлично подойдет для тех, кто не представляет дачной жизни без пилы. Его наличие способствует быстрому устранению неисправности, что повысит эксплуатационные характеристики в разы. Тем более некоторые производители выпускают дешевые изделия, покупка которых окупится сразу. Человеку больше не придется выбирать в магазине новую шину или запасную цепь.

№1 — OREGON 620-230

Цена — 38 200 рублейСамый дорогой и самый качественный аппарат из всех представленных. Относится к категории профессиональных, имеет множество дополнительных функций, по сравнению с обычными станками: на 50% уменьшенное время заточки, гидроусилитель, улучшенная геометрия заточки зубьев, угол заточки до 55 градусов и многое другое. В комплекте со станком идут 3 шлифовальных круга разного диаметра, рабочая зона освещается лампочкой 15 Вт, мощность мотора — 214 Вт. Станок может точить цепи любого вида с любым шагом звена, имеет прочную конструкцию, идеальную компоновку и высокую точность шлифовки. Весит агрегат 7,7 кг, подойдет как для дачи, так и для производственного цеха — конструкция не боится экстремальной эксплуатации, а наличие дополнительных абразивных дисков избавляет от необходимости бежать в магазин за новым, если вдруг иссякнет ресурс предыдущего.

Sturm! BG60016

Вихрь СЗЦ-200

Основные характеристики:

  • Частота вращения шлифовального круга — 6000 об/мин
  • Мощность двигателя — 200 Вт
  • Диаметр диска — 100 мм
  • Толщина круга — 3,2 мм
  • Посадочный диаметр — 10 мм

Особенности конструкции. Станок представляет собой литую станину с тисками, положение которых можно изменять поворотом в любую сторону на 35о. Рабочая головка крепится к основанию с помощью шпильки, которая одновременно играет роль оси вращения. Предусмотрена пара отверстий для жесткой установки на краю верстака. При внушительной мощности электродвигателя 200 Вт весит агрегат всего 2 кг.

Функционал и удобство использования. На рабочий вал диаметром 10 мм устанавливается режущий диск 100х3,2 мм, вращающийся со скоростью 6000 оборотов в минуту, что является неплохим показателем для инструмента бытового класса. При манипуляциях со станком оператор держится за широкую рукоятку, под которой имеется пусковая клавиша.

Есть резьбовой ограничитель хода. Тиски выполнены из качественной стали. Цепь на время заточки фиксируется ручным винтом.

Безопасность. От искр и разлета осколков диска защищает кожух из прочного пластика с прозрачным экраном, который можно установить в нескольких положениях.


Защитный кожух с прозрачным экраном.

Плюсы Вихрь СЗЦ-200

  1. Высокая производительность.
  2. Запас мощности.
  3. Простая и надежная конструкция.
  4. Низкая вибрация.
  5. Быстрая и точная регулировка.
  6. Доступная стоимость.

Минусы Вихрь СЗЦ-200

  1. Неудобное расположение упора под рабочей головкой.
  2. Короткий силовой кабель.
  3. В комплекте нет крепежных болтов и ключей для сборки.
  4. Не самое высокое качество изготовления. Есть люфты.

№2 — Stern CSS 220

Цена — 1500 рублей

Качественная модель от популярнейшего австрийского производителя, заслужившая почетное второе место в нашем списке. Самая дешевая модель из представленных и, несмотря на низкую цену, одна из самых лучших. Относится к категории простых бытовых агрегатов, обеспечивает качественную и быструю заточку любых цепей с шагом звеньев от 1/4 до 3/8 дюйма. Подходит для любых цепных пил, имеет качественную компоновку и небольшие размеры, заточка цепи бензопилы производится в автоматическом режиме. При работе станок имеет низкий уровень вибрации. Оснащен двигателем на 200 Вт, который развивает скорость до 7500 об/мин на холостом ходу, весит 2.5 кг, а диаметр его абразивного диска — 100 мм. По соотношению цены и качества на рынке трудно найти нечто похожее.

Sturm! BG60016

Разновидности

Всего бывает три вида точильных станков: ручные, электрические и универсальные (полуавтоматические). В магазинах встречаются два типа:

  • Любительские модели;
  • Для профессионального пользования.

Также конструкция разделяется по способу автоматизации:

  • В автоматическом варианте, диск вращается при помощи электрического двигателя. Таким прибором можно легко и быстро произвести правку зубцов, при этом сохранив точность на высшем уровне. Для работы с таким изделием особых навыков не потребуется, даже новичок способен заточить цепи, после прочтения инструкции. Самое главное – плотно установить режущий элемент внутрь держателя, чтобы исключить случайный срыв, который может не только повредить устройство, но и причинить вред здоровью.
  • Ручные модели, могут быть как стационарными, так и компактными. Механический процесс эффективен тем, что для него не требуется электрическая энергия. Конструкцию можно использовать в любом месте, даже в глухом лесу. После зачистки цепь не требовательна к уходу, человеку достаточно продуть звенья компрессором и опустить в моторное масло. Пользоваться таким прибором чуть сложнее, чем автоматическим, потому что процесс отнимает много времени и требует дополнительной сноровки. Просто купить и пользоваться прибором не получится. Поэтому смотреть на низкий ценник не рекомендуется.
  • Также, существуют универсальные конструкции. По функциональности прибор ничем не уступает предыдущим вариантом. Его главное преимущество в том, что кроме пилы можно заточить сверла, нож и т.п. С одной стороны это выгодная покупка, но подделок у этой конструкции много.

Практические рекомендации для выбора

Прежде чем выбрать станок, какой лучше купить, надо познакомиться с этим инструментом путём изучения технических параметров и рейтингов, а также выслушать советы специалистов, на что обратить внимание. Нужно представлять основные принципы действия, а также заранее определить планируемые объёмы

Основные критерии выбора

1. Характер и условия эксплуатации:

  • стационарный или мобильный;
  • ручной или полуавтоматический (автоматический).

2. Цена.

При нечастом использовании нет смысла покупать дорогую профессиональную модель.

3. Технические параметры:

  • частота оборотов демонстрирует скорость и заточные качества. Для периодического использования достаточно 3000 об/мин. При ежедневной эксплуатации или больших объёмах целесообразно рассматривать инструменты со значениями до 7,5 тыс. об/мин;
  • размер абразивного диска определяет назначение: до 145 мм – ручные модели, до 250 мм – стационарные устройства, до 400 мм – агрегаты промышленного назначения.
  • мощность определяет частоту применения и мобильность: до 220 Вт популярные модели для бытовых устройств, а профессиональные оборудованы более мощными электродвигателями с целью повышения устойчивости к нагрузкам.

4. Оборудование дополнительными функциями:

  • поворот головки шлифования или зажимного блока;
  • система охлаждения;
  • шлифовка мокрого типа;
  • регулирование натяжения;
  • подсветка;
  • дополнительные функции конкретного изделия.

5. Полнота комплектации:

  • само изделие;
  • диски точильные разной толщины;
  • калибры;
  • дополнительные ключи;
  • инструкции, пособия, отзывы.

6. Обеспечение безопасности:

  • кожух;
  • дополнительный экран;
  • прозрачный материал вставки для контроля и защиты;
  • автоматическое отключение питания.

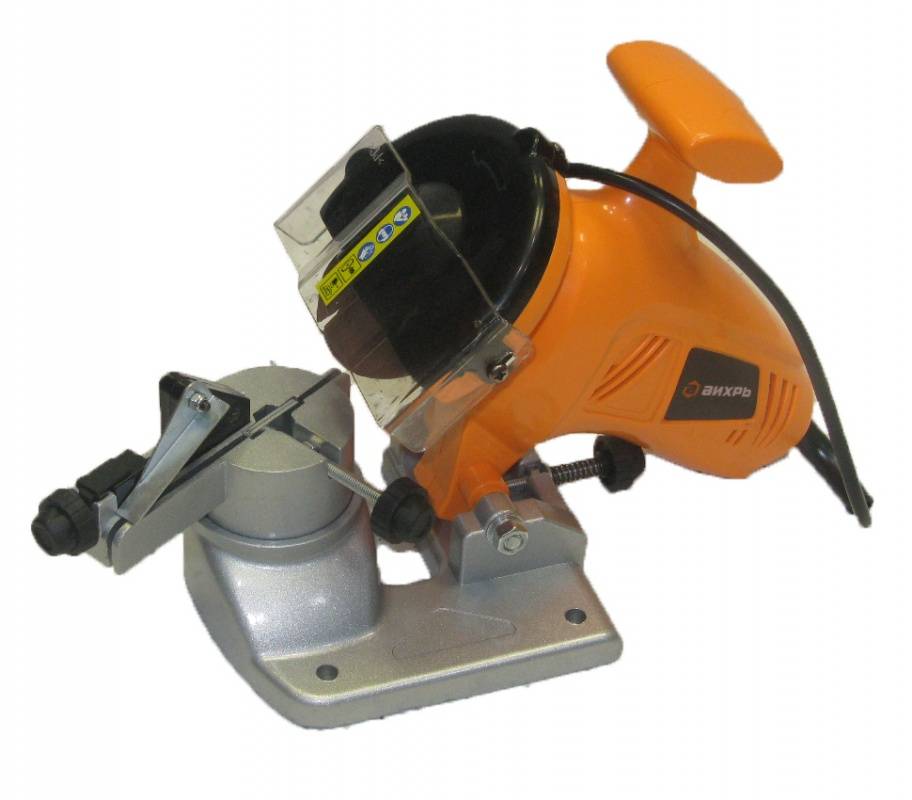

Станок для заточки цепей Вихрь СЗЦ-200

Станок для заточки цепей Вихрь СЗЦ-200 имеет небольшие размеры. Изготовленный в Китае, он подтверждает, что там изготовляют не только подделки, но и качественную технику. Вихрь СЗЦ-200 имеет твёрдый пластиковый корпус, защищающий устройство от повреждения и имеющий специальные вентиляционные отверстия, препятствующие перегреву электродвигателя в процессе работы. При этом сам электродвигатель вращается с частотой 6000 об/мин.

Объявление:
Станок для заточки цепей Вихрь СЗЦ-200

Помимо всего прочего, он имеет устойчивую монолитную основу, которая крепит прибор на рабочей поверхности. Также он имеет вспомогательное защитное стекло, препятствующее попаданию искр на рабочее пространство или окружающие предметы. Для данного прибора совместимыми являются абразивные диски наружным диаметром 100 мм, и размером посадочного отверстия 10 мм.
Настраивается станок для заточки цепей бензопил регулировкой винтов. Работает прибор от привычной однофазной сети и может применяться как для домашнего использования, так и небольших производств. Вес всего устройства не превышает 2 кг.

Более известные модификации заточных аппаратов

Самыми распространёнными из числа покупателей считаются последующие изготовители:

  • компания «Sthil»;
  • компания «Орегон»;
  • компания «Садко»;

Модель станка не оборудована поворотным механизмом и его уклон мотора зафиксирован в согласовании с консультациями компании «Sthil». Данный автоматический станок не рекомендовано использовать при проведении работ с цепями из твердых сплавов.
Компания «ОРЕГОН» изготавливает спецоборудование, различимое с предшествующей модификацией присутствием наиболее сильного привода и наиболее широким добавочным набором.

На сегодняшний день модель устройства «Oregon 519789» обладает улучшенной системой зажимных тисков, что облегчает эксплуатацию механизма. Тиски зажимные у агрегата располагают функцией поперечного передвижения.

Электропривод данного устройства обладает большой мощностью оборотов 2800 об/мин и электрической силой в 214 Ватт. Весит машина всего 6 килограмм.

Несколько моделей данного оснащения изготавливает компания «SADKO». Более популярной из них считается Sadko SCS-85 PRO. Настоящий аппарат содержит повышенную мощь привода.

Аппарат считается механическим и содержит особую клавишу, что дает возможность корректировать глубину заточки. У механизма модели существует особое колесо, предостерегающее противоположное передвижение цепи.

Изготовление разного ряда моделей предлагает фирма «MAKITA». Покупая устройство данного изготовителя, собственник приобретает высококлассную модель, которое проработает продолжительный период времени.

Данная модель имеет пониженную степень шумоизоляции и конкретную степень многофункциональности. С этим устройством возможно осуществлять точение и шлифование разных типов цепи.

Виды станков

Как было сказано ранее, в продаже можно встретить два вида станков для заточки цепей, это ручные и электрические. В свою очередь, электрические точила, могут быть автоматическими и полуавтоматическими.

Ручной станок, это приспособление, которое закрепляется на шине бензопилы, своего рода станина с установленным напильником нужного диаметра. Станина имеет несколько регулировок, благодаря которым можно выставить угол заточки.

Ручное приспособление позволяет достаточно точно выдерживать угол заточки, а совершать возвратно поступательные движения напильником приходится оператору.

Электрическое точило, это наждак, установленный на специальную подставку, которая используется, как направляющая для цепи. В точило устанавливаются заточные круги, их толщина выбирается в зависимости от параметров гарнитуры, которую необходимо затачивать.

Станина имеет несколько регулировок, благодаря которым можно настраивать оптимальный угол и глубину заточки. Перемещать цепь и устанавливать ограничитель обратного хода, оператору приходится самостоятельно.

В продаже можно встретить полуавтоматические заточные станки, в которых цепь в процессе заточки передвигается специальным механизмом. Оператору требуется правильно настроить угол и глубину. Станок автоматически перемещает цепь по направляющей, одновременно опуская наждак для заточки, таким образом, достигается максимальная автоматизация процесса.

Самодельное точило для пилы

Многие домашние мастера стремятся изготовить заточной станок самостоятельно. Это представляется разумным выходом в том случае, когда объем заточки уже слишком велик для ручных приспособлений, но еще не оправдывает покупку дорогостоящего станка фабричного производства.

Для работы любого станка требуется надежная и крепкая рама, на которой закреплены его узлы и детали. Для самодельного точильного станка для бензопилы часто в качестве станины используют тиски среднего размера. На их губках крепится зажимное приспособление, изготовленное самостоятельно или заимствованное от ручного станка. В качестве точащего элемента часто применяют обычную болгарку, установленную на качающемся подпружиненном рычаге, как на маятниковой пиле. Угол заточки настраивается поворотным устройством тисков. Очередное звено фиксируется в зажиме, диск болгарки движением рычага приводится в соприкосновение с зубом.

Иногда вместо болгарки на маятниковом рычаге закрепляют малогабаритное электроточило с конусным абразивным кругом. Подбор механизмов, как правило, определяется тем, что есть под рукой.

Приобретение дорогостоящих комплектующих для самостоятельного создания станка для заточки бензопил не имеет финансового смысла. Как правило, за сопоставимую сумму можно купить готовый агрегат бытового класса. Он разработан специально для цепей бензопил, не содержит самодельных узлов неизвестной степени надежности и безопасности, с его помощью можно будет сразу приступить к заточке.

За время, потраченное на создание, доводку и настройку самодельного агрегата, можно будет успеть наточить все цепи в доме по несколько раз.

Кроме того, есть еще один выход: если точить цепь для бензопилы требуется редко, можно просто отдать ее в мастерскую.

Что представляет собой ручной станок для заточки цепей бензопил

Станок ручной для заточки цепей представлен небольшим механическим приспособлением, которое крепится на шине пилы. Такая станина с напильником необходимого диаметра характеризуется несколькими вариантами регулировок для выбора угла заточки. Оператор совершает возвратно-поступательные движения, точно выдерживая заданный параметр для затачивания звеньев.

Станок ручной для заточки цепей бензопил может использоваться в местах, где нет доступа к электричеству. Он характеризуется универсальностью, небольшим весом, компактными размерами, автономностью, отсутствием риска при выполнении работ из-за перегрева металла, низкой стоимостью. К тому же механический станок минимально стачивает кромку звена, благодаря чему значительно увеличивается ресурс эксплуатации бензопилы.

Из недостатков можно выделить неточность угла заточки

К тому же при выполнении работ оператор должен выполнять счет количества рабочих проходов напильника, что важно для равномерного стачивания зубьев. В противном случае из-за разных размеров зубцов будет ухудшаться качество реза цепи бензопилы

В местах, где нет доступа к электричеству для заточки цепей бензопил используется ручной станок

Выполнение заточки цепи ручным оборудованием требует определенных навыков и сноровки. Здесь следует полагаться на интуицию и глазомер. Во время выполнения работ требуется охлаждать сжатым воздухом цепь, а по окончании ее необходимо погрузить в машинное масло.

Что собой представляют зубья цепи бензопилы

Одна из главных характеристик, которая выделяет цепь бензиновой пилы — сложная геометрическая форма. Традиционные резцы, как правило, выполнены в виде треугольника или сильно вытянутого овала. Что же касается зубьев бензопилы, то они имеют более сложную конфигурацию. Каждый зуб образован двумя резцами, которые находятся под прямым углом относительно друг друга. Первый резец по своему виду напоминает обычный зуб. Основная его задача — выполнение надреза в древесине.

После этого задействуется другой резец, который выполнен в виде буквы Г. Отнюдь не случайно он имеет такую форму, поскольку за счёт своего исполнения он удаляет из древесины стружку и обеспечивает широкий пропил, благодаря чему исключается защемление цепи.

Поэтому от цепи бензопилы и зависит в значительной степени то, насколько легко и качественно будет проходить работа по пилению. Это является веским основанием для того, чтобы рассмотреть её конструкцию более подробно.

Ведь в подавляющем большинстве случаев пильный инструмент начинает хуже пилить из-за того, что цепь уже находится в том состоянии, когда не может справляться с поставленной задачей.

Рейтинг заточных станков 2022

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

  • Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
  • Качаем воздух литрами: какой масляный компрессор выбрать

№6 — Калибр Мастер ЭЗС — 130М

Цена — 2400 рублейНедорогой станок для заточки цепей от отечественного производителя, один из лучших по соотношению цена/качество. Поворотный стол позволяет затачивать режущие кромки под разным градусом, весит станок всего 2 кг, но мобильным не является, зато крепится к столу или шпале. Диаметр абразивного диска — 100 мм, станок работает от сети 220 В, также может работать от генератора с эквивалентным напряжением. Рабочая зона экранирована защитным экраном с обеих сторон, что защищает пространство от летящих искр. Простая конструкция не нуждается в обслуживании, а купить этот станок можно во многих магазинах строительной техники. ЭЗС — 130М стационарный, поэтому использовать его лучше всего закрепив за статическое основание. Скорость вращения шлифовального круга — 3000 оборотов в минуту.

Калибр Мастер ЭЗС — 130М

Геометрия зуба цепи

В любых цепях для бензиновых или электрических пил применяются зубья с односторонней заточкой, половина кромок зуба точится левосторонней заточкой, половина – правосторонней. Чтобы бензопила не вибрировала и не застревала в пропиле, зубья с разными кромками устанавливаются на цепи поочередно с левым и правым резом.

У режущих зубьев есть два определяющих параметра:

  • Передний или рабочий угол режущей кромки. Измеряется угол в горизонтальной плоскости, между шиной бензопилы и вертикальной плоскостью клиновидной кромки зуба. Величина переднего угла составляет около 30 о ;
  • Вертикальный угол, или угол бокового наклона режущей кромки. Для большинства цепей величина бокового угла составляет 5 о .

Заточка цепей для бензопил предполагает снятие металла на режущей кромке зуба, одновременно выдерживая величину переднего и бокового угла кромки. Сделать это можно своими руками с помощью напильника, или на мини-станке, или с помощью приспособления, приведенного на видео:

Как выполнить правку зуба бензопилы

Квалифицированно заточить цепь бензопилы можно только на мини станке или на стационарном заточном агрегате. Тем не менее, использовать станок для заточки цепей бензопил не всегда есть возможность, поэтому зачастую приходится выполнять минимальную правку или заточку с помощью напильника или шаблона, как на видео:

Ручная заточка цепи бензопилы выполняется в следующей последовательности:

  1. Бензопилу необходимо установить на ровную горизонтальную поверхность, вертикально выровнять шину и подпереть ее и корпус так, чтобы при работе напильником положение зуба не менялось;
  2. По риске на верхней плоскости зуба выбираем правильное направление круглого напильника и легкими толкающими движениями 5-6 раз снимаем металл с режущей кромки зуба. При этом требуется выдерживать одновременно передний и боковой углы.

Кроме режущих зубьев, в цепи установлены похожие на выступы вертикальные ограничители глубины реза. Их тоже необходимо стачивать на 0,1-0,3 мм.

Основная проблема при заточке цепи руками заключается в том, что напильник серьезно «играет» при движении, а значит, о том, чтобы выдержать оптимальный передний угол, не может быть и речи. Поэтому таким образом можно только слегка подправить остроту, но полноценно восстановить режущую способность пилы будет достаточно сложно.

Кроме того, потребуется правильно подобрать диаметр напильника, который во многом зависит от параметров цепи.

Удержать угол заточки в оптимальном значении и снять качественно чистовую кромку зуба можно только выполняя заточку цепей.

Подведение итогов

Таким образом, лучшим станком является устройство, которое по всем характеристикам отвечает заявленным требованиям и имеет положительные отзывы у пользователей. Сравнивая параметры большинства изделий, можно выбрать отличный вариант, новинки из универсальных моделей по доступной цене.

Важно не совершить ошибки при выборе. Следует помнить, что российский рынок предложений почти на 20% наполнен подделками из Китая, копирующими внешние формы инструментов от признанных производителей

Поэтому покупка дешёвого станка, изготовленного неизвестными умельцами, может оказаться неудачным приобретением. В таком случае он не будет отвечать предъявляемым требованиям и не обеспечит обязательства по гарантии.

Решить вопрос – товар какой фирмы лучше брать, можно только путём обращения в магазины или представительства проверенных компаний, имеющие необходимые лицензии. Лучшие производители дорожат репутацией.

Удачных покупок!
