Электронный тахометр для бензопилы

В каких случаях потребуется настройка карбюратора

Бензопила в конструкции оснащена двухтактным бензиновым двигателем, который являет собой довольно сложное устройство. Одним из ключевых элементов ДВС является карбюратор, от настройки которого будет зависеть производительность инструмента. Настройка карбюратора необходима в следующих случаях:

1. Невозможно выполнить запуск двигателя.
2. Неустойчивая работа инструмента.
3. Обнаруживается завышенное или пониженное число оборотов на ХХ.
4. После запуска инструмента сразу же глохнет двигатель.
5. После проведения капитального ремонта двигателя.
6. После ремонтных работ карбюратора.

Настройка также потребуется для того чтобы провести обкатку инструмента. Чтобы осуществить точную настройку карбюратора, рекомендуется использовать тахометр для бензопил. Что представляют собой работы по регулировке карбюратора с применением специального прибора, узнаем далее.

Как настроить карбюратор бензопилы с помощью тахометра

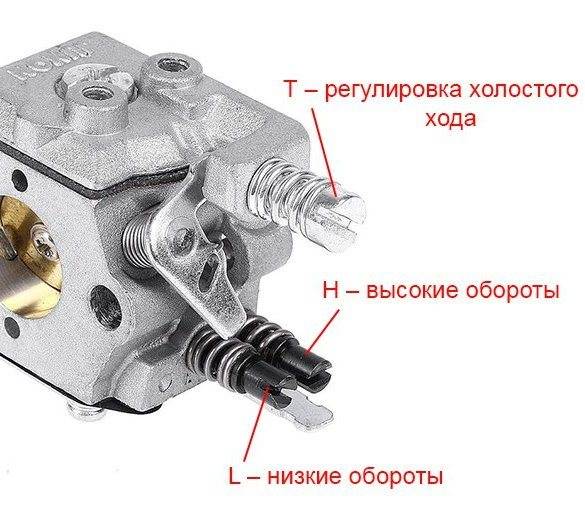

Практически все виды бензопил в конструкции карбюратора оснащены тремя регулировочными винтами. Каждый имеет соответствующее обозначение и предназначение. К таковым обозначениям относятся:

• L – настройка подачи топлива на малых оборотах.
• H – настройка подачи топливной смеси на больших оборотах.
• T – повышение или понижение подачи топливно-воздушной смеси на ХХ(заслонка).

Для регулирования этих винтов потребуются тонкие отвертки, а также тахометр. Принцип регулирования карбюратора заключается в выполнении следующих действий:

1. Если используется прибор проводного типа, то для его применения потребуется снять крышку с воздушным фильтром, чтобы открыть доступ к высоковольтному проводу бензопилы. Если же используется современный беспроводный прибор, то разбирать ничего не нужно.
2. Осуществляется запуск двигателя инструмента.
3. После этого необходимо подключить тахометр или же поднести его максимально близко к свече.
4. Осуществляется вращение регулировочного винта L, посредством которого необходимо закрутить его на максимум по направлению часовой стрелки, а после отпустить на ¼ оборота.
5. Если после регулировки наблюдается движение цепи, то прибегаем к регулированию винта T. Необходимо его так накрутить, чтобы цепь не перемещалась.
6. После этого следует нажать до упора рукоятку акселератора на 8-10 секунд.
7. Теперь можно приступать к настройке максимального количества оборотов. Для этого ориентируясь на показатели тахометра, следует закрутить винт H так, чтобы получить максимальное число оборотов.
8. Путем регулировки винта T снова настраиваем требуемые обороты ХХ.
9. Теперь осуществляем проверку функционирования инструмента. Во всех режимах изделие должно работать ровно и без скачков, провалов и рывков.

https://youtube.com/watch?v=1bEacm-m8Ts

В завершении работ следует отключить тахометр, и установить фильтр и крышку на место.

Виды приборов для проведения измерений

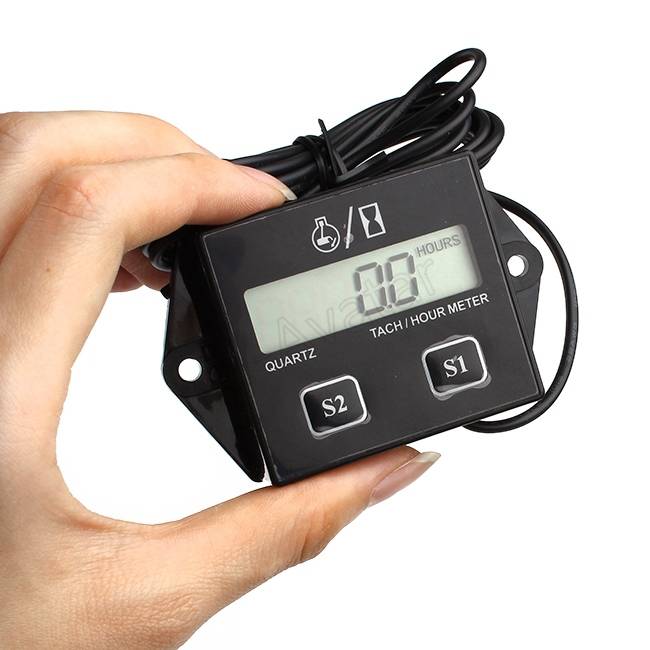

Для настройки карбюратора бензопилы используют преимущественно тахометры проводного типа, так как они намного дешевле беспроводных, и позволяют получать более точные результаты. Ориентировочная стоимость проводных тахометров составляет 1000 рублей. Подсоединение приборов осуществляется к высоковольтному проводу, что обеспечивается посредством специального зажима или путем обматывания его 5-6 витками.

Беспроводные приборы также имеют ряд преимуществ, но основным из них является возможность проведения измерений без снятия крышки и фильтра. Такие модели приборов позволяют осуществлять измерения на удаленности до 15-20 см.

Для проведения настроечных работ карбюратора можно использовать и самодельный тахометр. Его можно сделать своими руками, но для этого потребуется дружить с электроникой. Изготовление тахометра своими руками не имеет смысла, так как гораздо проще приобрести заводское изделие. Применение такого надежного помощника при проведении настроечных работ бензопилы позволит получить ее максимальную производительность.

Ручные бензопилы в настоящее время широко применяют как для валки деревьев, обрезания сучков и дальнейшей заготовки дров, так и при строительстве деревянных домов и различных построек хозяйственного назначения. Как и любые другие инструменты, эти приспособления (довольно надежные) требуют регулярной профилактики, а иногда и настройки. Например, тахометр для бензопилы позволит без труда не только проверить характеристики вновь приобретенного инструмента, но и произвести последующие регулировки карбюратора самостоятельно.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. ой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

1. Цепь не должна двигаться на холостом ходу.
2. Мотор работает плавно.
3. При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

Принцип работы тахометра достаточно простой

Есть несколько разновидностей конструкции:

Электрическая схема импульсная

На вал, частота которого измеряется, устанавливается метка, излучающая любое поле. Чаще всего это маленький магнит.

Рядом с валом размещается считывающее устройство – датчик. На нем формируются импульсы, соответствующие скорости вращения вала.

Электронная схема принимает сигналы, и выводит их на устройство отображения. Вместо пары магнит-датчик иногда применяется фото и светодиод.

Тогда на вал устанавливается диск с отверстием, и считывание происходит по вспышкам света.

Преимущество схемы – идеальная точность. Фактически, это цифровое устройство, работающее без погрешностей. Кроме того, такая схема не отбирает мощность у двигателя.

Недостаток – требуется электропитание. Это исключает применение прибора в чисто механических агрегатах.

Электрическая схема генераторного типа

Вал механизма соединен с компактным генератором. В зависимости от скорости вращения, меняется величина вырабатываемого напряжения.

Показания снимаются прибором, работающим по принципу вольтметра. Иное название – тахометр постоянного тока. Главное преимущество – нет необходимости в источнике питания.

Индукционный тахометр

Это также генераторная схема, только в данной конструкции применяется машина асинхронного типа. На катушки статора подается питание, и при вращении ротора происходит возбуждение и линейное увеличение напряжения. У таких приборов высокая погрешность, и они не являются энергонезависимыми. Зато снятие показаний (в отличие от тахометра постоянного тока) происходит уже на малых оборотах.

Механический тахометр

Система автономная, для работы не требуется ни питания, ни управляющих схем. На валу (5) жестко закреплен постоянный магнит (4). При вращении магнита возникает вихревое поле, которое увлекает за собой чашу (3) из магнитного материала.

Вращению чаши препятствует спиральная пружина (2). Чем выше скорость вращения, тем сильнее отклоняется вал со стрелкой.

Главное достоинство прибора – простота конструкции и отсутствие необходимости в электропитании. Недостатков два: высокая погрешность и сдвинутый нижний предел измерений. При малых оборотах стрелка не отклоняется.

Мы рассмотрим самое востребованное применение тахометров – автомобиль.

Любой механизм вращения (в нашем случае – коленчатый вал автомобиля) имеет предел нагрузки. То есть, силовая структура и подшипники могут выдержать определенную скорость.

Кроме того, остальные механизмы мотора также рассчитаны на предельно допустимую частоту оборотов.

Поэтому установка прибора контроля обязательна для любого современного ДВС. Исключение составляют лишь маломощные моторы для мотоциклов и мопедов.

Для контроля за оборотами коленвала нужен тахометр. В большинстве автомобилей (особенно с механическими КПП), показания прибора дают водителю возможность правильно выбирать момент перехода на следующую ступень.

Изготовление тахометра своими руками на базе Arduino, подробное видео.

В машинах с автоматической трансмиссией, схема подключения тахометра подает сигнал в модуль управления. Электроника не даст мотору выйти за разрешенные пределы.

Если ваш прибор перестал подавать признаки жизни, необходима диагностика. Как проверить тахометр в домашних условиях?

В автомобилях, оснащенных интерфейсом OBD II, проверка осуществляется с помощью сканера. Также электронный тахометр можно проверить с помощью любого генератора импульсов. В качестве эталона используем осциллограф, частотомер, или заведомо исправный прибор.

Механический тахометр проверяется с помощью дрели или шуруповерта. Хорошо, если есть регулятор оборотов. Хвостовик тросика крепится в патроне, корпус прибора жестко закрепляется.

Ремонт тахометра не такая сложная задача, если это не модуль электросхемы. После локализации неисправности, меняется неисправный компонент.

Проводка, контакты датчика, сам датчик, оторванный магнитик на коленвале. Как правило, причина поломки именно в этих деталях.

С механикой еще проще. Надо просто заменить изношенный узел на новый, либо приобретенный на авторынке.

Автомобили с механическими тахометрами, как правило, относятся к сильно подержанным, так что найти б/у запчасть не сложно. Подключение тахометра после ремонта калибровки не требует.

Необходимые материалы и инструменты

Чтобы собрать простейший стрелочный тахометр для наладки бензопилы потребуется минимум электронных компонентов:

• Стрелочный индикатор уровня от магнитофона.
• Постоянный резистор на 1,8 кОм. Допускается отклонение в большую или меньшую сторону вплоть до 1,5 кОм или 2,2 кОм.
• Переменный резистор сопротивлением 10 кОм или другой с небольшим отклонением.
• Постоянный конденсатор на 1мкФ. Номинал также не критичен.
• Два полупроводниковых диода любой марки.
• Провода.

Схему можно собрать на подходящем куске пластика или кразиса. При желании монтаж можно произвести на специальной универсальной монтажной плате или изготовить её самостоятельно путём травления на текстолите или гетинаксе.

Корпус для устройства не обязателен, но всё же рекомендуется подобрать небольшой пластиковый коробок.

Из инструментов нужно иметь под рукой нож, паяльник с припоем, пинцет.

Как правильно настроить карбюратор?

Для того, чтобы понять о каких винтах идет ниже речь, почитайте статью про регулировку карбюратора, в ней подробно расписано о устройстве карбюратора, его винтах и нюансах настройки.

Карбюратор в бензопиле обеспечивает подачу топливно-воздушной смеси в цилиндр мотора. Его регулировка производится следующим образом:

1. При использовании проводного тахометра, снять верхнюю защитную крышку корпуса пилы и при необходимости воздушный фильтр. Это делается для того, чтобы обеспечить доступ к высоковольтному проводу свечи зажигания. Беспроводные устройства не требуют осуществлять данных действий.
2. Завести бензопилу.
3. Подсоединяется тахометр или подносится беспроводное устройство ближе к свече зажигания. Достаточно сделать 3-4 витка проводом прибора вокруг свечи.
4. Необходимо добиться наибольших оборотов на холостом ходу с помощью вращения винта L. Затем требуется сделать 1/4 оборота против часовой стрелки.
5. Если в данном режиме цепь двигается, необходимо добиться ее остановки за счет вращения винта T.
6. До конца нажать рукоятку акселератора. Пила должна поработать в данном режиме 10 секунд.
7. За счет винта Н выставить максимальные обороты, которые рекомендует производитель. На каждую бензопилу нужно выставлять свои обороты, обычно эту информацию пишут в инструкции по эксплуатации или ремонту. Приведем примерные параметры, на примере пилы Huter. Холостой ход: 3-3,2 тыс. об/мин, Максимальные: 12,5 тыс. об/мин.
8. Установить требуемые обороты холостого хода с помощью винта Т.
9. Убедиться, что пила функционирует во всех режимах ровно. Для этого необходимо нажимать и отпускать ручку газа.
10. Тахометр отключить и установить на место воздушный фильтр и кожух.

Для того чтобы запомнить примерные заводские обороты двигателя, для наглядности посмотрите фото ниже.

Холостой ход: 3000-3400 оборотов в минуту. Главное на этом режиме, чтобы двигатель работал устойчиво и цепь стояла на месте.
Максимальные обороты: 12000-13000 оборотов в минуту. Превышение не допустимо, при понижении будет снижена мощность

Для закрепления прочитанной информации настоятельно рекомендуем посмотреть интересное видео, автор которого показывает, как правильно настроить карбюратор с применением тахометра на примере бензопилы Huter.

Как отрегулировать карбюратор бензопилы без тахометра

Комплектация таких устройств требует настройку по тахометру. Если неправильно отрегулировать карбюратор в оборудовании без тахометра, то бензопила может быстро выйти из строя. Однако можно настроить пилу и при отсутствии измерительного устройства. Рассмотрим пошаговую инструкцию настройки бензопилы.

Шаг 1. Закрутка и раскрутка винтов

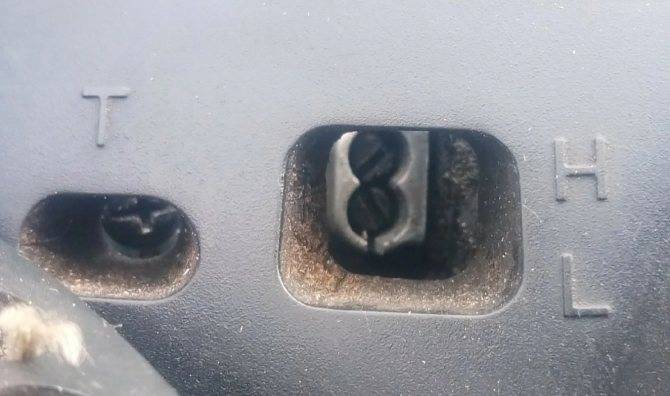

В устройстве карбюратора бензопилы находятся регулировочные элементы разной классификации. Их можно настроить обычной отверткой. Всего таких элемента три:

• винт H. Требуется для регулировки максимальных оборотов оборудования;
• винт T. Отвечает за настройку холостого хода;
• винт L. Регулирует низкие обороты бензопилы.

Подкрутка каждого винта меняет настройки. Сначала нужно закрутить винты H и L до полной посадки, но не слишком сильно, а затем аккуратно выкрутить на два оборота, не больше. Винтик T закручивается до конца без ослаблений.

Шаг 2. Запуск бензопилы

После осуществления начальных настроек, оборудование следует запустить. После чего немного отпустить винт холостого хода совместно с регулировщиком низких оборотов, чтобы бензопила заработала стабильно. В случае низкого холостого хода, подкрутить винт T.

Шаг 3. Проверка на разгон

При увеличении скорости оборудования, ход не должен проваливаться. Если наблюдается неисправность по этому пункту, то нужно отрегулировать низкие обороты путем подкручивания винта L.

Шаг 4. Момент падения оборотов

Последним этапом является фиксация момента падения крутящих оборотов. Сделать это можно при помощи регулировки винта H

Но очень важно следить за его закруткой – нужно не переборщить

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Как сделать тахометр своими руками?

Если восстановить заводской прибор невозможно или дорого, его можно сделать своими руками. Эта же задача часто решается владельцами авто-мото транспорта, на которых тахометр не предусмотрен конструкцией.

Видео простейшего тахометра собранного своими руками из вольтметра, двигателя от старого принтера и диодного моста.

Устанавливать датчик на коленвал достаточно сложно, да и балансировка может нарушиться. Проще воспользоваться любым шкивом, которые вращаются синхронно с мотором.

Если есть отверстие – устанавливаем фото-пару и подключаем ее к электронному тахометру. Схему можно купить в виде готового KIT набора (на китайских сайтах электроники), либо собрать на доступной элементной базе.

Есть способы, как подключить самодельный тахометр к системе зажигания. Каждый импульс, подаваемый на высоковольтную свечную катушку, соответствует одному обороту коленвала.

Снимаем сигнал, и подаем на схему тахометра. Если на вашем автомобиле вышел из строя штатный прибор, или вы хотите продублировать его на отдельном табло – возможно подключение тахометра к генератору. Это самая распространенная схема подачи импульсов. Сигнал для счетчика оборотов берем от разъема «W» генератора. Подключение штатное, так работают многие модели заводских тахометров.

Если есть сомнения в правильности — посмотрите электрическую схему вашего авто, надо найти проводник от генератора к прибору.

Итог Изготовить самодельный тахометр достаточно просто, если есть элементарные навыки в электротехнике. При наличии паяльника и готовой схемы – это вопрос пары выходных.

Элементная база на любой вкус: от простенького счетчика импульсов до контроллера, собранного на ARDUINO. Главное понимать, как работает штатный прибор вашего авто.

Пример самодельного тахометра из компьютерной мышки. Все подробности в видео материале.

Для чего он нужен? Если сломался штатный тахометр – ответ очевиден. Если с вашей приборной доской все в порядке – можно добавить стильный элемент к интерьеру автомобиля. Цифровое табло легче считывается, а светодиодная индикация добавит наглядности.

Подводя итоги

Карбюратор бензопилы Partner 340s не имеет существенных недостатков. Это простой и надежный дизайн

Все поломки в нем происходят из-за неосторожной работы бензопилы и длительного использования (усталости материала). Правильная регулировка и обслуживание карбюратора значительно продлит срок его службы. Некоторых может не устраивать средняя стоимость карбюратора

23-30 Однако в этом случае цена вполне соответствует качеству

Некоторых может не устраивать средняя стоимость карбюратора. 23-30 Однако в этом случае цена вполне соответствует качеству.
