Электронная дрель с регулировкой оборотов

Принцип работы БДКП

В бесколлекторном электродвигателе роль механического коммутатора выполняет электронный преобразователь. Это позволяет осуществить «вывернутая наизнанку» схема БДКП — его обмотки расположены на статоре, что исключает необходимость в коллекторе.

Иными словами, основное принципиальное различие между классическим двигателем и БДКП в том, что вместо стационарных магнитов и вращающихся катушек последний состоит из неподвижных обмоток и вращающихся магнитов. Несмотря на то что сама коммутация в нём происходит похожим образом, её физическая реализация в бесщёточных приводах гораздо более сложна.

Лучшие недорогие сетевые дрели-шуруповерты: до 1500 руб.

По такой цене на рынке трудно найти очень мощные модели, в основном их предел – 400 Вт. С диаметром сверления также могут возникнуть проблемы, рассчитывать можно максимум на 2.5 см (для дерева). Скоростей здесь тоже вряд ли будет много, одна-две – это потолок. Но в остальном это весьма неплохой инструмент для использования в непрофессиональных целях.

Диолд ЭШ-0,26Н

Не самый мощный инструмент, он потребляет максимум 260 Вт, но этого вполне достаточно для работы с деревом и металлом. Не впечатляет и всего одна скорость, поэтому процесс занимает немало времени. Диаметр сверления составляет от 0.1 до 2.5 см, в зависимости от типа материала. С учетом этого предусмотрена регулировка частоты вращения, которая на максимальном холостом ходу не может превышать 800 оборотов в минуту. Ей не страшно зажатие в материале сверла благодаря наличию реверса. Подходит для работы с шурупами диаметром до 6 мм. Изделие защищено от случайного включения блокировочной кнопкой.

Достоинства:

  • Длинный шнур;
  • Низкая цена;
  • Легкая и небольшая;
  • Берет и дерево, и сталь.

Недостатки:

  • Заводской провод со временем нужно менять;
  • После определенного срока часто требуется замена электровилки;
  • Быстро нагревается и долго остывает;
  • Не подходит для сложных работ.

Стоимость – 1100 руб.

Оценка по 5-бальной шкале: 4.6.

Ставр ДШС-10/400-2C

Это лучшая сетевая дрель-шуруповерт из тех, что подходят для применения в домашних условиях, но профессионалам из-за мощности в 400 Вт она покажется слабой. По сравнению с тем же Диолд ЭШ-0,26Н, сверло вращается быстрее, с частотой 1000 оборотов в минуту. Качественную и удобную работу обеспечивает плавная регулировка скорости, что и позволяет без изломов вкручивать шурупы. Устройство можно назвать универсальным, оно сверлит и дерево, и металл с диаметром 25 мм и 10 мм соответственно. Благодаря уж точно не короткому сетевому кабелю можно работать и без переноски, ведь его длина составляет 3 м.

Производитель оснастил изделие реверсом и электронной регулировкой частоты вращения, хотя многие отзывы указывают на то, что она работает не совсем корректно. При весе в 1.3 кг модель довольно компактна и удобна в эксплуатации.

Достоинства:

  • Дешевая;
  • Не зависит от аккумуляторов;
  • Хорошая мощность;
  • Легкая;
  • Удобно лежит в руке;
  • Шнур достаточно длинный.

Недостатки:

  • Плохо моется;
  • Светлая, быстро загрязняется;
  • В первые месяцы может лопнуть оболочка шнура в месте входа в корпус;
  • Пластик неприятно пахнет;
  • Плохой обдув двигателя;
  • Подсветки нет, хотя производитель на нее ссылается.

Стоимость – 1380 руб.

Оценка по 5-бальной шкале: 4.7.

Здесь можно скачать руководство по эксплуатации Ставр ДШС-10/400-2C

Зубр ЗСШ-300-2

Это сетевая дрель-шуруповерт средней мощности (300 Вт), небольшого веса (1.6 кг) и малогабаритных размеров. Здесь есть все для выполнения работы качественно и без дискомфорта – ограничительная муфта, многоступенчатый и регулируемый крутящий момент, удобный для шуруповерта, быстрозажимной патрон, кабель большой длины (5 м) и регулировка частоты вращения

Акцентировать внимание следует на двух скоростях, для переключения между которыми на корпусе имеется кнопка. Ждать от этого прибора многого не стоит, максимальное количество оборотов – 400 в минуту, но этого вполне хватает для выполнения несложных задач

Достоинства:

  • Длительная гарантия (до 5 лет);
  • Несколько скоростей;
  • Длинный кабель;
  • Множество ступеней крутящего момента;
  • Легкодоступность переключателя скоростей.

Недостатки:

  • Светлый корпус быстро загрязняется;
  • Не самая мощная;
  • Иногда встречается дефект в виде треска патрона при работе;
  • В редких случаях заклинивает зажимной патрон.

Оценка по 5-бальной шкале: 4.6.

Тут доступна инструкция по использованию Зубр ЗСШ-300-2.

№8. Тип патрона дрели

В зависимости от того, каким образом фиксируется сверло, патроны дрели могут быть:

  • ключевой или зубчатый патрон фиксирует сверло с помощью ключа, зажимает его тремя симметричными «лепестками». Считается, что такое крепление позволяет более надежно удерживать сверло, поэтому используется в мощных и ударных дрелях. Минус – неудобство во время замены сверла, так как необходимо использовать специальный ключ. Он, кстати, может потеряться, и тогда время на замену в несколько раз увеличивается. Некоторые мастера привязывают ключ к дрели;
  • быстрозажимной механизм позволяет очень быстро менять сверла, используя только небольшое ручное усилие. По надежности он не уступает ключевому патрону, но все же используется только в дрелях с невысокой мощностью, предназначенных для работы с не очень твердыми материалами. По долговечности механизм уступает ключевому.

Также при выборе дрели обращайте внимание на диаметр посадки патрона. Минимальное значение может приближаться к 0, но обычно нет необходимости использовать захват менее, чем 1,5 мм

Максимальное значение может быть 10-13 мм и даже 16 мм у мощных дрелей.

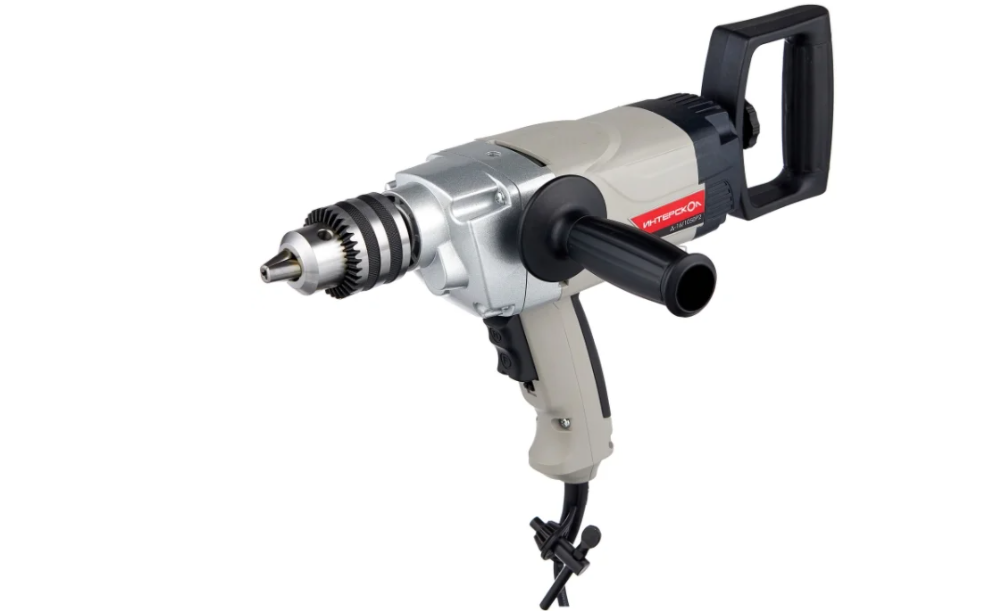

Дрель Интерскол Д-16/1050Р2 1050 Вт

Фото: market.yandex.ru

В наш рейтинг низкооборотистых дрелей вошла модель Интерскол Д-16/1050Р2. Данный инструмент оснащен мощным и надежным двигателем. Размер ключевого патрона составляет 16 мм, что позволяет работать с крупной оснасткой. Металлический корпус редуктора увеличивает срок эксплуатации инструмента. Эта мощная дрель имеет две рукоятки, которые способствуют комфортной и безопасной работе пользователя.

Дрель Интерскол Д-16/1050Р2 1050 Вт

Преимущества:

  • Ключевой патрон для надежной фиксации оснастки
  • Наличие реверса
  • Движок фиксации выключателя во включенном состоянии
  • Отверстие в основе провода для патронного ключа
  • Корпус редуктора из легкого сплава для долгого срока службы инструмента
  • Дополнительная D-образная рукоятка для надежного удержания
  • Диаметр зажимаего сверла 3-16 мм
  • Максимальный диаметр сверления в древесине 35 мм
  • Максимальный диаметр сверления в стали 16 мм

Рейтинг дрелей для домашнего использования

Чтобы правильно выбрать домашний инструмент и не жалеть о своем выборе, нужно учесть многие характеристики, почитать отзывы, а также изучить компании, производящие дрели.

Реверсивная дрель Sparky BUR 150CET KL удобна в использовании и достаточно легкая

Итак, рейтинг ударных «домашних» дрелей:

  1. Metabo SBE 900 Impuls – очень хорошая дрель с мощностью в 900 Вт, с двухскоростным редуктором, контролем оборотов, быстрозажимным патроном и наличием реверса.
  2. Bosch GSB 21-2 RCT – реверсивная модель с контролем оборотов. Удобна в применении, можно регулировать мощность.
  3. Sparky BUR 150CET KL может использоваться как гайковерт или шуруповерт. Есть защита от перегрузки и регулировка скорости вращения.
  4. Makita HP 2051 F – небольшая мощность, но довольно тихая работа, наличие подсветки места сверления и двух скоростей работы.
  5. Зубр МАСТЕР ДУ-810 ЭРМ2 – недорогая, но с весьма хорошей комплектацией. По весу легкая, удобно работать. Есть реверс и контроль оборотов. Один скоростной режим.

Рейтинг лучших сетевых дрелей-шуруповертов

Ключевую роль сыграло мнение пользователей, которые делятся им в своих отзывах. Больше всего среди них положительных высказываний, хотя нарекания также встречаются

При составлении рейтинга это учитывалась в первую очередь, далее мы обращали внимание на следующие показатели:

  • Длительность гарантии;
  • Доступность сервисных центров по обслуживанию продукции;
  • Качество сборки;
  • Удобство использования;
  • Уровень шума при работе;
  • Тип инструмента и патрона;
  • Диаметр сверления;
  • Мощность;
  • Функции и возможности (наличие миксера, пылесборника, реверса и т. д.);
  • Вес и габариты;
  • Количество скоростей работы.

Влияние на выбор оказала и популярность бренда, и доступность товара, и его стоимость.

Хорошие штроборезы

Виды неисправностей электрической и механической частей дрели

Наиболее распространенными проблемами с электрической составляющей являются случаи, когда дрель искрит на щетках вследствие их значительного стачивания или износа. Прибор с сильно износившимися щетками не включится вообще. Признак проблем с двигателем – отсутствие знаков его включения (звук, вибрация и прочее). У дрели с регулировкой оборотов могут перестать функционировать реверс и управление скоростью.

Механические неисправности – поломка подшипника или редукторного механизма, выход вала из строя. Проявляются они гудением, периодическими остановками прибора, замедленным вращением. Иногда возникают проблемы с патроном: трудности при отсоединении сверла, выкручивания патрончика относительно вала.

Редукторная дрель и другие виды устройства

Выбирая электрическую дрель, стоит в первую очередь разобраться в том, какие же они бывают? За все время своего существования, этот инструмент получил много разновидностей и дополнился двухскоростным редуктором, реверсом и другими полезными опциями.

Безударная дрель имеет легкий вес и небольшие габариты

Существует шесть основных видов дрелей:

  1. Ударные – с помощью таких ударных инструментов можно сверлить практически любой материал. Может работать в 2 режимах: просто сверление и сверление с ударом.
  2. Безударные – отличаются точностью сверления. Такая электродрель прекрасно справится с металлом, пластиком или деревом.
  3. Угловые – у такого агрегата довольно узкий круг действия, но именно эта дрель бывает незаменимой при работе в ограниченном пространстве.
  4. Дрели-миксеры – такое устройство предназначено для смешивания разных материалов, используя разнообразные насадки. Смешивать можно клеевые растворы, лаки, гипсовые или цементные смеси, краски и другие материалы.
  5. Шуруповерт – дрель – из названия понятно, что таким инструментом помимо сверления, можно закручивать различные гаечки и болтики. Отличием от других видов устройств является наличие ограничителя момента или глубины сверления.
  6. Инструменты алмазного сверления – это профессиональные дрели, способные справиться с кирпичом и железобетоном. Бывают «сухими» и «мокрыми». Последние справляются с твердыми материалами, а первые – с мягкими.

Так выглядит основная классификация дрелей. Основным ее механизмом является двигатель, который вырабатывает силу для вращения сверла. Но поскольку скорость вращения самого мотора гораздо больше режима вращения сверла, в дрелях предусмотрено взаимодействие с редуктором, который при необходимости снижает завышенную частоту вращения мотора, и одновременно увеличивают силу вращения на сверле. Включается такая редукторная дрель, как правило, курковым выключателем, который еще и контролирует количество оборотов патрона.

Как выявить неисправность щеточного узла

Из строя на дрели выходят щетки, которые являются расходным элементом. Щетки изготавливаются из графита, и с их помощью происходит передача тока на ротор через коллекторный узел. В процессе работы щетки истираются, выгорают, изнашиваются и требуют замены. Ресурс щеток зависит от разных факторов:

  • Качество
  • Исправность коллектора
  • Нагрузка электроинструмента

Выявить неисправность щеток можно по такому признаку, как избыточное искрение. Если до того, как дрель перестала запускаться, наблюдалась ее чрезмерное искрение с признаками возникновения нагара, то с высокой долей вероятности необходимо заменить угольные щетки. Для замены необходимо извлечь элементы из щеткодержателей, вытащить изношенные части и установить на их место новые.

Это интересно! Если износ щеток более 60% от изначальной длины, то их необходимо заменить.

Кроме неисправности щеток, необходимо обратить внимание на состояние медных ламелей коллектора. Если на медной основе наблюдаются признаки нагара, а также сколы и прочие дефекты, то все это следует устранить

Если устранить не получается самостоятельно, тогда следует заменить якорь. Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо.

Особенности использования инструмента

Работа с болгаркой с регулятором количества оборотов отрезного/ шлифовочного диска требует соблюдения ряда задач. Отличие заключается в материале и задаче, для которой она предназначается. Рассмотрим ключевые моменты более подробно:

При резке металла разной толщины, чем толще заготовка, тем быстрее должен вращаться круг. При недостаточном количестве оборотов инструмент уводит в сторону, что негативно сказывается на траектории реза. Работы с толстыми материалами минимизируют деформацию пропила только при высоких скоростях вращения отрезного диска.

Работа с камнем одинаковой плотности. Скорость вращения диска на аккумуляторной УШМ подбирается индивидуально, в зависимости от типа заготовки. Осуществляется это посредством опытных (пробных) резов. На материале с одними физическими свойствами при больших оборотах круга могут образовываться сколы и выбоины. На другом, наоборот, брак произойдёт при малой скорости вращения.

Шлифование и полировка также подбираются индивидуально. Например, при чрезмерной скорости вращения шлифовочного диска УШМ металл начнет «гореть». В результате возникает высокая вероятность порчи обрабатываемой поверхности.

Отрезные алмазные круги по камню, бетону и арматуре не «любят» превышения рекомендованных производителем скоростей. Несоблюдение этого требования приведёт к перегреву алмазных наконечников и порче диска.

Конструктивные особенности дрели

Любая электродрель состоит из корпуса, в котором размещена электрическая и механическая часть, и патрона, в котором крепится сверло, на главном валу дрели. Электрическая часть обычно содержит:

  • электродвигатель;
  • контактные щетки, закрепленные в щеткодержателе;
  • пусковую кнопку (выключатель);
  • регулятор оборотов двигателя;
  • устройство реверса;
  • пусковой конденсатор;
  • шнур (кабель) питания.

Схема устройства ударного механизма дрели.

В свою очередь, двухфазный электродвигатель переменного тока состоит из статора и ротора (якоря) с коллектором.

Механическая часть включает редуктор и систему подшипников. Редуктор передает вращение электродвигателя на вал дрели, уменьшая скорость вращения. Более сложная механическая часть в ударной дрели (перфоратор). Редуктор перфоратора обеспечивает ударно-поступательное и вращательное движение сверлу (буру). В его конструкцию, помимо шестеренки, входят поршни (ударный и летающий), таран и боек.

Дрели-миксеры как обособленный тип инструмента

Их стоит упомянуть отдельно, ибо они совмещают в себе функции миксера и тихоходной дрели и отлично подходят для смешивания различных вязких смесей. Обычно, подобные модели относят к категории премиум-класса, что говорит об их высокой цене. Благодаря различным и разнообразным насадкам, увеличенной мощности и наличию регулятора рабочих режимов, подобный инструмент может выполнять как ударную работу по выполнению отверстий в твердых стенах и иных прочных конструкциях, и также равно успешно он способен смешивать вязкие растворы. При работе с мощными малооборотными моделями, следует подбирать их таким образом, чтобы их вес соответствовал величине выполняемых отверстий. Наличие современной электронной начинки в дрелях-миксерах тоже является немаловажным рабочим фактором. С помощью блока электронного управления возможно не только упростить весь процесс, но и продлить жизнь рабочей дрели. Например, некоторые образцы оснащаются датчиком силы нажатия на спусковой крючок. Чем выше давление, тем большее количество оборотов выдает инструмент, а это уже позволит быстро остановить его в критической ситуации. Дрели-миксеры хороши еще и тем, что при выполнении значительных объемов работ, даже при высокой мощности, они не перегреваются. Для примера: если попытаться выполнять интенсивные работы стандартной дрелью на высоких оборотах на протяжении длительного периода времени, то шанс поломки ее очень высок.

В отличие от стандартных тихоходных дрелей, дрели-миксеры имеют иные усредненные технические параметры:

  • Мощность составляет от 0,9 до 1,6 кВт;
  • Темп вращения составляет от 400 до 650 оборотов за минуту;
  • Масса инструмента может варьироваться от 3 до 4,5 килограмм;
  • Высверливаемые отверстия могут иметь диаметр до 3 сантиметров.

Как ещё использовать дрель

Как сверлильный станок

Грамотно оборудованная домашняя мастерская обязательно включает стойку для электродрели. Только используя эту направляющую приставку, делают сложные работы. Например, с особой точностью, до десятых долей миллиметра, высверливают отверстие. Стойка для сверления с закреплённой дрелью превращается в сверлильный станок.

Необходима при работе с твёрдыми материалами, которые тяжело поддаются обработке. Без строгого направления сверло не погружается в глубину, а только царапает такую поверхность.

Если твёрдо закрепить на рабочем столе подвижные штативы, сверлят и перпендикулярно, и под нужным углом к поверхности заготовки. Кроме того, штативы удерживают сверло от смещения в сторону. Установочные винты помогут в точности выдержать заданную глубину сверления.

Дрель зажимается в стойке — компактный домашний сверлильный станок с плавной подачей готов к работе. Производители разрешают использовать в нём только инструмент с пометкой «профессиональный».

Видео: самодельная стойка для электродрели

Если на стойке закрепить фрезерную машинку с верхним расположением шпинделя, получится домашний фрезерный станок.

Как шуруповёрт

Дрель легко заменяет шуруповёрт. Чтобы работать с винтами, шурупами, извлекать заклиненные насадки, включают обратный ход. Шурупы и болты заворачивают на малой скорости.

Направления вращения переключают рычагом реверса после остановки дрели.

Дрель как миксер

Производители выпускают насадки смесители для дрели, которые перемешивают жидкие и порошкообразные материалы по направлению снизу вверх. Дрель осилит объем не более 10 литров. Долго такой режим лучше не практиковать. Не подходит для тяжёлых бетонных смесей.

Лучше использовать специальные дрели-миксеры. В их конструкции имеются дополнительные ручки. Целевое назначение именно перемешивание смесей. В комплектации идёт с насадками, работает долго без перегрева. Как дрель поддерживает только режим сверления. Цена таких агрегатов намного выше.

Дрель-миксер имеет дополнительные ручки

Дрель: неожиданное использование

Электродрель покупают для сверления. Потом обнаруживают новые замечательные идеи применения.

  • Резать стальной трос, медный и алюминиевый кабель секторной насадкой.
  • Убирать пыль, подключая к пылесосу насадку для пылеудаления.
  • Нарезать резьбу в слепых отверстиях, не опасаясь сломать метчик, на минимальном крутящем моменте.
  • Калибровать трубы PP-R насадкой-калибратором.
  • Перекачивать и откачивать жидкости насадкой-насосом.
  • Ощипывать птицу. Мягкие бильные пальцы насадки не повреждают шкуру.
  • Кремовать мёд насадкой из нержавеющей стали, похожей на миксер.

Если неисправен электромотор когда его стоит менять

Электромотор коллекторного типа на дрели и любом другом инструменте — это сердце оборудования, которое стоит 60% от всей суммы устройства. Если неисправность связана с электромотором, то есть два пути восстановления неисправности дрели — заменить двигатель целиком или же произвести диагностику, выявить неисправность и устранить ее. Сразу надо отметить, что диагностику можно сделать самостоятельно, а вот устранить неисправности своими руками не получится. Здесь понадобится отдать неисправный узел в специализированную мастерскую, однако практика показывает, что проще купить новый ротор или статор, чем ремонтировать их.

Это интересно! В ремонт также рационально сдавать двигатель, когда невозможно найти для него запчасти.

Рассмотрим принцип проверки исправности статора и ротора электродвигателя дрели своими руками:

  1. Мультиметром в режиме измерения сопротивления меряется величина между обмотками якоря и металлической сердцевиной. Наличие сопротивления говорит о нарушении целостности изоляции
  2. Маркером обозначаем пластину, от которой начинается проверка. Щупами инструмента прикасаться поочередно к пластинам, и записывать величину сопротивления. При этом величина между пластинами должна быть примерно одинаковая. Отличие сопротивления более 10% недопустимо, и говорит о наличии обрыва
  3. Проверка межвиткового замыкания. Специальным прибором можно измерить присутствие межвиткового замыкания. Покупать специально такой прибор не имеет смысла, так как если отсутствует пробой изоляции на корпус или замыкание между пластинами, то с высокой долей вероятности можно предположить, что якорь исправен
  4. После этого следует проверить исправность ротора. Аналогично проверяется отсутствие сопротивление между обмоткой и сердечником
  5. Проверить сопротивление между обмотками. Отсутствие сопротивления говорит о полном повреждении обмотки, а при его большом значении можно предположить наличие пробоя. Ниже в видео описании подробно рассказано, как проводится пошаговая проверка исправности коллекторного электродвигателя

https://youtube.com/watch?v=9iy0lqpMrsU%3F

Неисправности статора встречаются реже, чем ротора, но в любом случае, если дрель в последнее время работала в режиме повышенной нагрузки, то в ней из строя выходит двигатель. Если установлено, что неисправен мотор на дрели, то его проще заменить, чем ремонтировать, а порой и лучше купить новую дрель. Ниже на видео подробно описано, как найти и устранить электрические неисправности дрели.

Кнопка дрели зачем нужен конденсатор и как проверить его исправность

Если разобрать кнопку, то можно обнаружить, что дополнительно к этой детали подключен конденсатор (блок желтого или черного цвета). Может ли этот блок стать причиной неисправности или неработоспособности электроинструмента? Нет, конденсатор используется для сглаживания помех, возникающих в сети.  Он служит в качестве фильтрующего элемента. Если его отсоединить, то дрель и другие виды электроинструментов будут работать в прежнем режиме. Однако эксплуатировать инструмент без конденсатора не рекомендуется, так как его отсутствие (или неисправность) приводит к тому, что из строя выходят полупроводниковые элементы.

Это интересно! Проверить исправность конденсатора дрели можно двумя способами — мультиметром и визуально. Если конденсатор на кнопке дрели надулся, то его следует заменить на аналогичный по параметрам емкости.

Бытует мнение о том, что конденсатор предназначен для создания фазосдвигающего эффекта. Это ошибочное мнение, так как на работу инструмента этот элемент никак не влияет, а только исключает попадание радиопомех обратно в сеть.

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

  • Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.

  • Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.

  • Так как медь тягучая, отрегулируйте станок на количество оборотов от 600 до 1500 в минуту.
  • Первичная подача по половине деления. Когда резец слегка коснётся изделия, произведите продольную проточку всего коллектора. По образовавшемуся блестящему рисунку вы увидите состояние ламелей, все неровности поверхностей.
  • Если коллектор ровный, то проточка будет равномерной.
  • Если есть ямки, то продолжайте проточку, пока поверхность не выровняется.
  • Для последнего прохода нужно подать резец на одну четвёртую от деления.
  • Для полировки возьмите наждачную бумагу с тысячной зернистостью и включите станок так, чтобы якорь вращался в ту сторону, в которую вращается во время работы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

  • Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
  • После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

  • Расположите якорь горизонтально и капайте на обе лобовые части. Крутите якорь до потери текучести.
  • Оставьте в вертикальном положении до полной полимеризации.

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Общие правила ремонта электроинструмента

Правила техники безопасности при ремонте угловой шлифовальной машины такие же, как и при ремонте любого другого электроинструмента. Очистка от пыли, разборка и сборка проводится только при полностью обесточенном устройстве. Работы по ремонту необходимо проводить на диэлектрической поверхности, а источник питания должен быть оснащен автоматом защиты от короткого замыкания. Категорически запрещается проворачивать вручную шпиндель УШМ, если она включена электросеть. Также запрещено выполнять пробные включения в процессе или после ремонта при установленном на шпинделе отрезном диске.

Специализированные дрели

Электрическая дрель по определению инструмент универсальный, тем не менее существуют модели, конструкция которых оптимизирована для одного конкретного действия. Это не умаляет общих достоинств инструмента, зато обеспечивает максимум удобства при выполнении некоторых операций. Следовательно, подыскивая электродрель, надо еще и определиться с видом работ, которые чаще всего будут выполняться.

Дрель ударного типа

Задача данного инструмента – сверление твердых материалов, имеется в виду кирпич или бетон. Отличительная особенность ударной дрели заключается в том, что, помимо вращения, сверло выполняет и поступательные движения, в принципе, оно долбит стену. Из этого можно сделать вывод – если стоит задача приобрести инструмент для работы в квартире многоэтажного дома, ничего не остается, кроме как выбрать ударную дрель, она гарантированно оправдает все ожидания.

При этом не стоит рассчитывать на то, что подобное устройство полностью заменит собой перфоратор, в случае постоянного сверления стен ударная дрель долго не прослужит. Причина недолговечности заключается в механизме, обеспечивающем поступательное движение сверла. Конструктивно это несколько зубчатых муфт, которые проскальзывают, заставляя патрон со сверлом сдвигаться.

Большинство моделей ударных дрелей предоставляет возможность обычного сверления, для этого предусмотрен соответствующий переключатель.

Дрель с функцией шуруповерта

В ходе ремонта или сборки мебели вряд ли удастся обойтись без шуруповерта, вот только покупать его отдельно не всегда разумно, это лишние траты. Рациональнее выбрать дрель, универсальный инструмент, который с одинаковым успехом может просверлить отверстие и завинтить шуруп.

Дрель с функцией шуруповерта отличается наличием:

  • регулятора оборотов;
  • возможности работы в импульсном режиме;
  • регулировки силы вращения;
  • переключателя направления вращения.

Часто данный инструмент работает от аккумулятора, что вполне оправданно. Дело в том, что дрель-шуруповерт редко имеет большую мощность, при этом ею удобно работать, не будучи привязанным к розетке.

Дрели углового типа

Часто приходится работать в ограниченном пространстве, там, куда обычной дрелью не подобраться. Хороший результат и удобство работы обеспечит угловая дрель. Ее особенность – угловой редуктор, благодаря которому сверло располагается перпендикулярно ротору электродвигателя.

Устройства данного типа имеют ограниченную сферу применения, кроме простого сверления мягких материалов с их помощью не удастся выполнить никакую другую работу. Для домашнего использования рациональнее купить специальную насадку для обычной электродрели, позволяющую сверлить под углом.

Миксер

В ходе ремонта не обойтись без подготовки различных строительных смесей. Чаще всего для этого используют обычную электродрель с насадкой, но это сказывается на долговечности инструмента. Для регулярного использования правильным будет купить специальную дрель-миксер. От обычной она отличается:

  • большей мощностью;
  • специальными ручками, обеспечивающими удобство работы;
  • устройствами защиты от заклинивания;
  • комплектными венчиками.

Таким инструментом удобно не только готовить смеси, но и сверлить твердые материалы сверлами большого диаметра, бурить стены с помощью сменных коронок.

Коловорот – инструмент прошлой эпохи

Как и практически любой ручной инструмент, на смену которому человек изобрел электрический аналог, коловорот устарел. Однако не спешите его выбрасывать, если откопаете такого реликта в своей мастерской – своей актуальности инструмент не поменял. Самое главное достоинство этого сверла – работа от мускульной «тяги». Ему не нужно электричество, аккумулятор, а только лишь крепкие руки.

На вид он представляет собой простейшее устройство из двух частей – рамы и патрона для сверла. Рама согнута в четырех местах, образуя неполный квадрат или прямоугольник – выгнутая часть является ручкой, благодаря которой возможно достаточно легкое вращение всей конструкции вокруг своей оси при силовом воздействии мастера. На верхушке рамы для удобства приделана ручка, которая при вращении рамы в руке остается неподвижной. Достаточно часто бур для земли в понимании пользователей также носит название коловорот, однако, на самом же деле, так называют только один инструмент, а именно дрель.

Существует даже специальный ГОСТ – 25602-83, посвященный коловоротам со сменными головками. Если срок службы рамы устройства практически неограничен, то патрон при интенсивном использовании приходит в негодность достаточно быстро. Патрон представляет собой двухстороннее крепление, в котором с одного края крепится сверло, с другой стороны закрепляется рама.

Кстати, этот инструмент можно использовать не только, как дрель, но и как мощную отвертку. Все, что нужно – это сделать жало с соответствующей конфигурацией под шляпку того или иного винта. Для этого случая не жалко будет пожертвовать старой отверткой, и из двух «старичков» сделать очень функциональный инструмент.

Фото коловорота, v063.ruНа фото — современная ручная дрель — коловорот, santoolgroup.ruФото коловоротов со сверлами, petr.ruНа фото — ручная дрель двуручная, forumavia.ruФото ручной дрели, 900igr.net

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
