Двухрядный окучник для мотоблока своими руками

Иструкции и рекомендации: как окучивать картошку мотоблоком

Окучивание картофеля – это сельскохозяйственная операция, заключающаяся в присыпке мягкой и рыхлой почвой оснований кустов картофеля. При окучивании почва смещается из междурядий к рядку картофельных кустов. Окучивание создает хорошие условия для развития корнеплодов, улучшает аэрацию почвы, а также уничтожает сорняки.

Многих интересует вопрос: когда нужно выполнять окучивание картофеля и как окучивать картошку мотоблоком. Опытные огородники проводят окучивание от двух до четырех раз в сезон. Общеизвестно, что клубни картофеля не в состоянии развиваться глубже, чем 15 см от поверхности земли, а за счет окучивания для них создается дополнительное пространство для роста в разные стороны.

Поэтому за счет окучивания повышается урожайность и качество плодов картофеля. Окучивать картофель нужно при увлажненной почве, очень хорошо это делать после выпадения утренней росы или дождя. Если засыпать плоды сухой почвой, то вы погубите растения, так что никогда не окучивайте картошку в жаркие дни.

Первое окучивание картофеля

Как только картофель взойдет проведите первое его окучивание. Если возможны заморозки, то засыпьте клубни полностью. Засыпайте клубни как можно выше, с «горкой», поскольку обычно земля осыпается вниз и эффективность окучивания уменьшается. Когда кусты вырастут до 30 см, сделайте окучивание еще раз. Следите, чтобы после подгребания земли на рядки, стебли оставались вертикальными.

Окучивание картофеля обычным и дисковым окучником. Устанавливая обычный окучник, выставляют глубину погружения и угол атаки. Мотоблок просто устанавливается на ровной площадке (без подставок), окучник ставится на землю так, чтобы его стойка была вертикальной, что эквивалентно установке нужного угла атаки, затем он крепится к сцепке.

Если при работе окучник слишком глубоко зарывается в землю или, наоборот, выходит из земли, то стойку его нужно наклонить либо чуть назад, поднимая носок, или наклонить вперед, увеличив заглубление.

Регулировка окучника перед работой

Перед работой с дисковым окучником регулируют промежуток между нижними точками дисков, равный принятой ширине между грядками (от 35 до 70 см в зависимости от культуры) и угол атаки, который должен быть одним и тем же, как для одного, так и для второго диска, иначе окучник будет тянуть в бок.

У дисковых окучников выделяют еще один параметр — угол наклона дисков по отношению к вертикали, но он, почти всегда, является постоянным и не регулируется.

Когда у колес мотоблока диаметр примерно 70 см и ширина 10-14 см, то тогда они не повреждают растений. Поэтому перед работой с дисковым окучникомследует установить подходящие колеса. На сцепке для дискового окучника отсутствует грядиль, вместо него есть поводок окучника, позволяющий регулировать все необходимые параметры.

Модели окучника

Окучник листерного типа

Конструкция этого приспособления считается наиболее простой. У нее фиксированная ширина захвата.

Состоит из двух присоединенных, разветвленных и зафиксированных между собой крыльев. В связи с тем, что крылья неподвижны, невозможно устанавливать размер ширины захватывания, настраивая прибор под размеры междурядий. Именно по этой причине во время работы с этим окучником приходиться подстраивать сами междурядья под размеры окучника, а не наоборот.

В основном все производители выпускают модели с размерами ширины захватывания 25-30 см. Это не очень удобно, потому что технология выращивания и посадки картофеля имеет размеры ширины между рядами 60 см.

У этой конструкции имеются специальные стойки с тонкой конструкцией, которые предотвращают перегрузку мотоблока во время рыхления окучника глубоких слоев жестких почв.

Есть приспособления, конструкция которых имеет обтекаемый вид. Это наиболее удобно, потому что такие модели можно подстраивать под любой размер междурядий.

С переменной шириной захвата

Это приспособление считается наиболее удобным, поскольку у него имеется регулировочный механизм, который обеспечивает быстрое изменение положения крыльев. Благодаря этому свойству, его можно с легкостью подстроить под любой размер грядок. Однако у них есть один весьма неприятный недостаток – с ними очень сложно работать. Это связано с тем, что при рыхлении крылья прибора раздвигают землю в разные стороны, небольшое количество которой высыпается снова в борозду.

В итоге начинают уставать руки и спина, и основная часть мощности двигателя тратится впустую. Но все же, несмотря на эти недостатки, эти модели являются популярными и пользуются огромным спросом среди многих землевладельцев.

Дисковая разновидность

Этот вид инструмента обладает следующими достоинствами:

отлично сочетается с мотоблоком. Если дисковый окучник использовать на пониженной скорости мотоблока, то мощность инструмента становится еще больше. За счет этого повышается эффективность вскопки почвы, а также оказывает благоприятное влияние на рабочий процесс инструмента;

удобное использование. Во время рыхления или вскопки с этим прибором не нужно прилагать много сил. Он сам продвигается вперед и не нужно делать дополнительный упор сзади;

универсальное предназначение. Этот инструмент можно применять для рыхления почвы, как перед посадкой картофеля (О том, как сделать ручной окучник для картофеля читайте в этой статье), так и после высадки во время активного выращивания для дополнительного рыхления.

Это интересно: дисковый окучник имеет такое же значение как плуг и лебедка. Благодаря этому инструменту можно с легкостью сделать грядки для высаживания растений, а также его можно использовать для посадки посадочного материала, например, картофеля.

Если выбирать из предложенных моделей в магазинах, то лучше всего выбирать окучники, сделанные из металла легированного типа, конструкция которых имеет подшипники качения, большой размер диаметра и толщину дисковых элементов.

Пропеллерные окучники

Весь принцип действия состоит в работе пропеллерных элементов. Под их воздействием первым делом вскапывается земля и вычищаются сорняки, а уже потом рыхлятся сами однорядные грядки. Эти модели в основном используются для переднеприводных мотокультиваторов (О разновидностях культиваторов читайте здесь) и мотоблоков с двумя передачами. Это объясняется тем, что на вторых передачах уровень мощности повышается до 180 оборотов в минуту.

Когда уровень мощности достигает максимума, этот инструмент можно использовать не только для окучивания почвы, но и для перекидывания земли с грядки на грядку.

Из этой статьи вы узнаете, что лучше использовать мотоблок или культиватор. Читайте здесь то, что нужно знать о дереводробилке.

Виды окучников для мотоблока

Мотоблок с окучником — незаменимая вещь на земельном участке, ведь она помогает обработать различные виды культур, выполнить тяжелые сельскохозяйственные работы.

Все приспособления с завода требуют определенных затрат. Фермеры задумываются, как сделать окучник для мотоблока своими руками.

Типы окучников для мотоблока:

1. Дисковый окучник для мотоблока состоит из 2 дисков, направленных друг к другу под небольшим углом. Они прикрепляются к специальной раме, которая через сцепку крепится к самому оборудованию.
2. Активный окучиватель (пропеллерный, роторный, лопастной, т.к. принцип работы основан на поступательных и вращательных движениях). Подходит для работы с трехскоростными агрегатами (2 передних и 1 задний реверс). На первой скорости агрегат окучивает культуру, а на второй скорости устройство еще и отбрасывает землю с междурядного пространства.
3. Листерный окучник на мотоблок представляет собой 2 металлических пласта, соединенных между собой в форме треугольника. Им формируют ряды под посадку картофеля. После того как кусты вырастут до определенных размеров (20-30 см), окучивают их. Ряды при обработке получаются ровные, что придает не только ухоженный вид участку, но и позволяет картофельным клубням развиваться и расти быстрее.
4. Окучник «ёжик» для обработки рядов картофеля, сочетающий в себе три функции – рыхление, прополка и окучивание. А также он позволяет избавиться от сорняков, вырывая их с корнями, и хорошо вспушивает почву, что позволяет картофелю хорошо впитывать влагу и минералы. В качестве навесного оборудования подходит для мотоблоков Нева, Каскад, Ока, Салют, Патриот и других.
5. Культиватор-окучник междурядный ­– это многофункциональное навесное устройство, предназначенное для работ по уходу за междурядьями при выращивании корнеплодов (в частности картофеля) – рыхления, окучивания, прополки и формирования гряд с высотой до 60 см. Также применяется в овощеводстве, при выращивании клубники и кукурузы. Данное оборудование имеет значительный вес и предназначено для сельскохозяйственных машин мощностью не менее 24 л.с. (мини-тракторы). Среди фермеров пользуется популярностью междурядный польский окучник Wirax, который получает преимущественно положительные отзывы. Производитель предлагает 3 разных конфигурации: 3-рядный окучник с рабочей шириной 1,5 м; 5-рядный окучник с рабочей шириной 3 м; 7-рядный окучник с рабочей шириной 4,5 м.

Пошаговое изготовление листерного окучника

Простая конструкция листерного, или плугообразного окучника отдает ему предпочтение перед другими устройствами. Для его изготовления:

1. Берут лист железа, изгибают его в форме крыльев. Части обрабатывают болгаркой и сваривают в местах соединения
2. Чтобы прикрепить окучник к мотоблоку, необходимо взять кронштейн. Соединяем Т-образный поводок с ним двумя болтами.
3. Стопор вставляют в квадратную трубу и прижимают с внешней стороны.
4. Кронштейн с окучником поворачивают, фиксируя двумя болтами, так, чтобы поводок находился вдоль продольной оси.
5. Гайками закрепляют положение.

На деталях окучника можно сэкономить, заменив лист стали ненужной крышкой от кастрюли диаметром от сорока до шестидесяти сантиметров. Нехитрое приспособление изгибают с помощью молотка, затачивают края. Простой окучник готов к применению.

Кронштейном будет полоса стали в четыре миллиметра, а для полевой доски нужен лист, толще этих деталей на один миллиметр. Основной конструкцией, несущей нагрузку, будет стойка. Поэтом она должна быть надежна и устойчива.

Листерную модель окучника может изготовить даже несведущий в слесарном деле человек. Устройство препятствует перегрузке мотоблока, когда техника заглубляется в плотные слои грунта.

Дисковый окучник для мотоблока своими руками

Конструкция дискового устройства предельно проста: на Т-образную ось с двух сторон при помощи заранее изготовленных креплений установить диски под углом примерно в 45 градусов. Материалы, необходимые для производства дискового окучника можно найти в гараже у запасливого хозяина.

Для самостоятельного создания дискового устройства для окучивания понадобится:

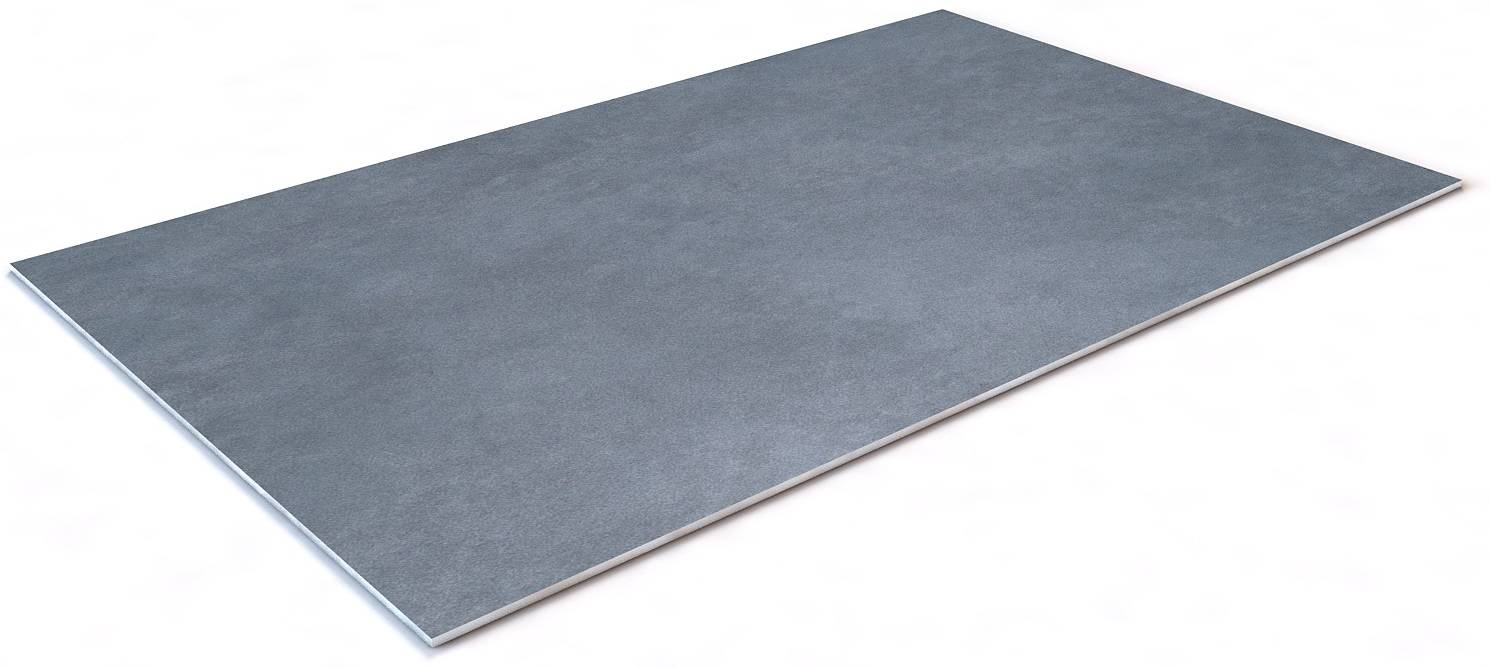

• стальной лист толщиной не менее 3 мм;
• поводок;
• вогнутые к центру металлические диски;
• стойки;
• талрепы;
• крепежные расходники;
• металлический профиль толщиной от 5 мм;
• элементы для стопора.

Процесс изготовления и сборки:

Металлические дисковые колеса — основной элемент конструкции данного вида мотоблочной насадки. Их можно сделать из 2-х использованных газовых баллонов. Для этого болгаркой отрезать верхнюю и нижнюю часть баллона и заточить края полученных деталей. Диски должны быть вогнутыми к центру, поэтому если их вырезать из листового металла, то диски выгнуть с помощью молотка.
Т-образную ось, к которой будет крепится вся конструкция с дисками, сделать из металлического квадратного профиля толщиной от 5 мм. На этот элемент при работе окучника осуществляется максимальная нагрузка, поэтому чем толще будет металл — тем надежнее будет общая конструкция.
Диски разметить по диаметру и в центре высверлить отверстие под болтовое крепление. Крепления приварить к металлической трубе.
Дисковые колеса симметрично соединить друг с другом. Их закрепить на подшипники с сальниками, которые соединить с основной рамой при помощи сварки и крепежных болтов

Важно выбрать правильный угол наклона дисков, который отвечает за глубину погружения — для этого на кронштейн закрепить подвижной элемент, который тоже зафиксировать болтами.
На раму прикрепить винтовые талрепы, стойки, Т-образную ось.
Всю конструкцию сварить, скрепить при помощи болтов. Настроить дисковый окучник для работы.

Обратите внимание! Перед сборкой все детали необходимо тщательно зачистить напильником, наждаком или болгаркой. Также это необходимо сделать после конечной сборки всей конструкции, особенно в местах соединительных швов

Пропеллерный активный окучник для мотоблока – эта разновидность устройств для окучивания картофеля считается надежной и эффективной. Также его называют активным роторным, потому что принцип работы этого инструмента основан на одновременном вертикальном, горизонтальном вращении рабочих элементов. Внешний вид роторного устройства напоминает пропеллер, который своими лопастями взрыхляет землю – это и есть его принцип действия.

Преимуществом этой модели является одновременное взрыхление, распашка почвы и подсыпание земли к корням растений. Недостаток — относительно высокая стоимость комплектующих деталей, сложность изготовления и возможность использовать насадку только в мотоблоках, оснащенных двумя передними передачами, валом отбора мощности.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

• Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
• Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
• Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
• Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
• Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
• В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
• Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

• сварочный аппарат;
• листовое железо;
• болгарка;
• крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

• Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
• Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
• Так что при покупке нужно уточнять этот момент.
• Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

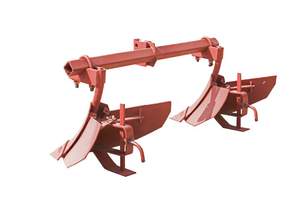

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

• Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
• В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
• Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
• Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Принцип работы окучников

Окучник позволяет прокапывать борозду нужной глубины с отвалом чернозема по обе стороны.

По степени своей важности при обработке картофельных плантаций окучник занимает второе место после плуга. Конструкция его рабочего корпуса позволяет прокапывать борозду необходимой глубины с отвалом чернозема по обе стороны от нее

При посадке канавку необходимо делать больше, так как картофелю нужен толстый слой земли сверху. Затем равномерно укладываются клубни и рядок засыпается. Во время окучивания большое заглубление обеспечивать необязательно, что значительно уменьшает нагрузку на двигатель мотоблока.

Борьба с сорняками будет происходить как между рядками, так и по самому картофелю. Рабочие органы окучника, срезая землю в междурядном пространстве, одновременно выполнят его прополку, а земля, которую крылья-отвалы подадут на рядок, полностью засыпет сельхозкультуру и сорную растительность. Если для картофеля это только во благо, то для нежелательных растений — гарантированное уничтожение.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

• дискового типа;
• листерный;
• пропеллерный (активный).

Листерный

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

• Отлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
• Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
• Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Устройство дискового типа

Устройство окучника дискового типа состоит из рамы на двух колесах и двух подвешенных дисковых элементов. Если более подробно рассматривать все составляющие элементы, то можно выделить следующие:

поводок Т-образного типа;

винтовые тарлепы – 2 штуки. За счет этих элементов осуществляется регулировка угла поворачивания дисковых элементов по вертикали;

стойки – 2 штуки;

диски – 2 штуки.

Регулировка стоек обеспечивает удобное изменение расстояния между краями дисковых приспособлений. По этой причине можно выбирать такой размер ширины, который нужен – от 35 см до 70 см.

Это важно: для колес нужно выставлять размер диаметра около 70 см и ширину от 10 до 14 см. Иначе можно повредить и испортить растения во время окучивания

Если нужно выставить у дисковых элементов одинаковый размер углов поворотов, то нужно отрегулировать тарлепы. Без этого окучник буде тянуть постоянно в боковую сторону. А вот уровень наклона у дисковых элементов не регулируется и в основном всегда держится на одном уровне.

Как он работает?

Прибор прикрепляется к мотоблоку на кронштейн сцепления без грядителя. Это осуществляется стопорным элементом двумя болтами и шайбами плоского вида. Наиболее удобный рабочий процесс с ним осуществляется на первых пониженных передачах. Принцип работы этих окучников состоит в следующем: дисковые элементы во время движения загребают почву и делают при окучивании валик, присыпая землей растения.

Вращательные движения дисковых элементов обеспечивают измельчение почвы и дополнительно рыхлят ее.

Полезно знать: если используется двухрядный окучник для окучивания картофеля, то необходимо установить на сцепление два прибора на расстоянии, которое будет равно междурядий.Кроме этого этот инструмент имеет следующие достоинства:

за счет него получаются высокие и ровные гребни междурядий;

легкость и удобство при работе;

небольшие энергозатраты.

Однако не все так хорошо, есть и отрицательные стороны. Эти приспособления по сравнению с другими видами стоят в 3, а порою даже в 4 раза дороже. Конечно, на стоимость влияет целый ряд факторов:

размер диаметра и толщины дисковых элементов;

материал, из которого изготовлен инструмент – сталь простого или легированного типа;

устройства регулировки.

При покупке необходимо учитывать все нюансы. Если же покажется что этот прибор слишком дорогой, то его можно изготовить своими руками. Тем более изготовление не совсем уж такое сложное.

Чертеж

Нажмите на картинку, чтобы увеличить

Перед тем как начать изготавливать самостоятельно дисковый окучник, необходимо ознакомиться с чертежами этого инструмента.

Благодаря им, можно с наибольшей точностью сделать этот инструмент с первого раза, и он прослужит долгое время.

Рекомендации по изготовлению

Чтобы сделать своими руками окучник для картофеля к мотоблоку, вполне достаточно навыков, полученных во время строительных и ремонтных работ на загородном участке.

Листерный окучник

Устройство этого типа может быть с фиксированным или регулируемым углом. Первый вариант конструкции прост в изготовлении. Для основания отлично подойдёт металлический лист толщиной от 3 мм. Кронштейны можно изготовить из железной полосы толщиной 4 мм

Следует обратить внимание на тот факт, что эта деталь должна быть закалена

Пылевая доска также изготавливается из листового металла, толщина которого должна быть не менее 5 мм. Основную нагрузку во время работы принимает на себя стойка. В результате этот элемент должен быть изготовлен из прочного материала — полоса толщиной от 8 мм.

Для создания листерного окучника с изменяемым углом сначала предстоит изготовить все детали, как и для фиксированного устройства. Единственное отличие этой конструкции заключается в том, что крылья к основанию крепятся не жёстко, а шарнирно. Также необходимо предусмотреть штанги для регулировки угла. Следует напомнить, что листерные окучники требовательны к мощности мотоблока.

Дискового типа

Конструкция этого устройства тоже достаточно проста, но его производительность существенно выше. Дисковый окучник можно легко синхронизировать с возможностями мотоблока, что позволит регулировать мощность и скорость работы. Для изготовления механизма потребуются следующие материалы и инструменты:

• сварочный аппарат;
• металлический лист толщиной 2 мм;
• болгарка.

Чаще всего трудности при изготовлении этого вида оборудования могут возникнуть при формовке дисков, поэтому лучше использовать готовые от старой сеялки. При разработке конструкции следует помнить,что диски должны располагаться симметрично и устанавливаются под углом. Для соединения деталей используются болты, хотя иногда проще применять сварку.

Между собой диски соединяются с помощью переходника. Также потребуется сделать ещё несколько основных деталей: Т-образный поводок, стойки и талперы.

Пропеллерный тип

Во время работы устройство использует 2 силы: от поступательного движения и вращения. Активный окучник нуждается в 2 передачах и вале отбора мощности от мотоблока. Такое устройство сложнее в изготовлении и требует больших финансовых затрат, но высокая производительность полностью нивелирует эти недостатки. Все детали привариваются друг к другу в соответствии с чертежом, а оси необходимо подогнать к конкретной модели мотоблока.

Главное преимущество окучников пропеллерного типа заключается в том, что за 1 проход выполняется сразу 2 действия: рыхлится почва и окучиваются ряды. Перед работой не требуется проводить серьёзную регулировку устройства, достаточно лишь установить необходимое расстояние между насадками. Степень рыхления почвы и высоты окучивания зависит от формы грунтозацепов, а также угла наклона оси вращения. Изготовив набор лопастей для разного типа окучивания, можно сделать максимально универсальный инструмент.

Виды и назначение окучников

Изначально окучники разрабатывались исключительно для картофеля.

Затем устройство стали применять и для других типов работ:

• вскапывание грядок;
• рыхление почвы;
• формирование выемок в грунте для посадок;
• выкорчевывание сорняков.

Особенно удобно использовать окучники для культур, которые высаживаются рядами. Устройства делят на две основные группы:

1. Листерные (другие названия – ушастые, стреловидные) – внешне похожи на удлиненный треугольник, «нос» которого врезается в почву, а боковые крылья распределяют землю под растения.
2. Дисковые – удобны там, где грядки расположены близко друг к другу, считается, что КПД таких окучников выше.
