Длина шины бензопилы. нужно ли учитывать?

Приобретение шины – непростое дело

При покупке шины, отличной от оригинальной модели, велика вероятность того, что старая цепь с новой шиной никак между собой не состыкуются. Идеальный вариант: примерить все три ключевые составляющие — пару шина/цепь и, собственно, сам бензоинструмент. Незначительная разница, иногда даже не заметная глазу, всего в одно звено может оказаться критичной для всей сборки: цепь либо не оденется вовсе, либо провиснет.

Следующий момент: разные бензопилы рассчитаны на разную ширину шинных пазов, соответственно и ведущие звенья предназначены под использование с разными шинами. Широкие пазы бензопилы придуманы для способной выдерживать значительные нагрузки цепи, отличающейся высоким качеством исполнения и эффективностью работы

При выборе цепи важно свериться с возможной шириной для данной модели бензопилы

Выбор бензопилы по назначению

На начальном этапе подбора бензиновой пилы необходимо определиться с объемом работ, который вы собираетесь выполнять. Для чего она вам нужна? Спилить пару деревьев на участке – это одно. Заготовка дров для холодной зимы, чтобы отопить дом – совсем другое занятие. Валка делового леса – третье. В связи с задачами и объемами, которые ставятся перед инструментом, выделяют три основных серии по назначению:

  • Бытовая (или любительская);
  • Полупрофессиональная;
  • Профессиональная.

Бензопилы бытовой серии

Выбирая цепную пилу из бытовой серии, следует исходить из того, что данный инструмент не предназначен для частого использования. В основном это обусловлено ограниченным моторесурсом, заложенным производителем при проектировании аппарата. А также более дешевыми узлами и агрегатами. Все это в совокупности с низкой мощностью не позволяет эксплуатировать бензопилы в жестком режиме с большими нагрузками.

Если вам необходимо удалить старое дерево на даче, распилить пару-тройку бревен на дрова для бани, то выбирайте бензопилы из бытовой серии. Они прекрасно подойдут для выполнения небольших хозяйственных работ и небольшого ремонта.

Преимущества:

  • Недорогие;
  • Легкие;
  • Удобные;
  • Хорошо подходят для дачи.

Недостатки:

  • Малая мощность;
  • Ограниченный моторесурс;
  • Непродолжительное время работы (около 1 часа в сутки).

Бензопилы полупрофессиональной серии

Полупрофессиональная серия бензопил, выбор которых не мал, относится к более серьезным инструментам. Они обладают средней мощностью и повышенным моторесурсом. Их узлы и агрегаты выполнены из относительно надежных материалов. Все это позволяет эксплуатировать пилы до 4…5 часов в сутки со значительными перерывами в работе.

Для тех, кто ведет фермерское хозяйство или постоянно проживает в сельской местности, выбор полупрофессиональной цепной бензопилы вполне обоснован. С помощью такого инструмента можно производить серьезную заготовку дров к отопительному сезону, выполнять строительно-ремонтные работы, осуществлять вырезку старых деревьев на участке и уход за большими садовыми площадями.

Преимущества:

  • Небольшой вес (до 4,5 кг);
  • Относительная надежность;
  • Широкий профиль работ;
  • Высокий моторесурс.

Недостатки:

  • Средняя мощность (до 3,5 л.с.);
  • Пилы не рассчитаны на длительную работу;
  • Не переносят жесткого режима эксплуатации.

Профессиональная серия цепных бензопил

Самая серьезная и вместе с этим самая дорогая серия карбюраторных пил, которые выбирают для профессионального использования. Название серии говорит само за себя. Основное ее отличие от других – возможность интенсивной и частой эксплуатации на протяжении всего рабочего дня или рабочей смены.

Выбору в пользу бензиновой пилы данной серии способствуют такие критерии как высокая мощность и производительность инструмента. Вместе с этим производители закладывают в свои агрегаты невероятно большой ресурс. Детали и узлы цепных пил данной серии изготавливают из высокопрочных материалов, позволяющих эксплуатировать инструмент на запредельных режимах. Поэтому его выбирают лесные хозяйства для валки леса и заготовки деловой древесины в промышленных масштабах.

Преимущества:

  • Длительный срок службы;
  • Возможность длительной работы (до 10…12 часов);
  • Повышенный ресурс узлов и агрегатов (наработка до отказа составляет около 3000 часов);
  • Высокая мощность и производительность;
  • Широкие функциональные возможности.

Критерии выбора шины по качественным характеристикам

Унифицированные по посадочным размерам шины представлены в небольшом ассортименте. Как правило, каждый производитель использует собственные стандарты, что исключает возможность эксплуатации бензопилы с пильным оборудованием других брендов.

  • Отпускная цена направляющих шин определяется размерами, качеством материала и известностью бренда. Самая дорогая наиболее качественная и долговечная в работе продукция ведущих производителей.
  • Высокая стоимость фирменных шин в полной мере компенсируется высокой износостойкостью и продолжительным эксплуатационным ресурсом.
  • В среднем ценовом диапазоне – ассортимент шин бюджетного уровня, которыми комплектуются бензо- и электропилы бытового класса. При грамотной эксплуатации и квалифицированном обслуживании, шины категории Стандарт вырабатывают назначенный производителем ресурс с большим превышением.

Менее популярны дешевые недолговечные в эксплуатации шины китайского производства, которые устанавливаются на бензопилы минимального ценового диапазона. Значительная часть такой продукции поступает в продажу под торговыми марками известных брендов.

Правила выбора

В специализированных магазинах имеется множество разновидностей шин, предназначенных на разные модели инструментов. При выборе шины для бензопилы нужно ориентироваться не только на подходящие размеры, но и фирму – производителя.

Шины от дорогого бренда гарантированно прослужат гораздо дольше, чем изделии от неизвестной фирмы. Дорогие изделия изготавливаются из стали хорошего качества, что гарантируют хорошую износоустойчивость и минимальный шанс получить бракованную шину.

Нужно с полной ответственностью относиться к выбору комплектующих для бензопил так как некачественные детали могут привести как к поломке инструмента, так и к травмам работника.

Если Вы впервые самостоятельно покупаете направляющие шины, то кроме замера режущей длины необходимо сделать фото шины для бензопилы, которая была установлена до этого – это поможет консультантам правильно подобрать изделие.

Чтобы подобрать цепь для бензопилы следует знать три параметра:

  1. Шаг цепи;
  2. Толщина цепи (толщина приводного звена);
  3. Длина цепи (количество приводных звеньев).

Зная эти три параметра можно с легкостью подобрать цепь для пилы, высотореза или харвестерной головки.

1. Шаг цепи

Шаг цепи принято обозначать в дюймах, вычисляют его следующим образом: измеряют расстояние между ближайшими приводными звеньями цепи, или расстояние между тремя ближайшими заклепками цепи (от центра заклепки), делят на 2 и переводят в дюймы (1 дюйм = 25,4 мм).

Шаг цепи всегда должен совпадать с шагом ведущей звездочки пилы и ведомой звездочки шины.

  • Цепь с шагом 0,25″ он же 1/4″. Расстояние между тремя заклепками (ведущими звеньями) 12,7 мм ÷ 2 = 6,35 мм переводим в дюймы (÷ 25,4) в дюймах это 0,25″ (чаще обозначается как 1/4″).
  • Цепь с шагом 0,325″. Расстояние между тремя заклепками (ведущими звеньями) 16,5 мм ÷ 2 = 8,25 мм переводим в дюймы (÷ 25,4) в дюймах это 0,325″.
  • Цепь с шагом 0,375″ он же 3/8″. Расстояние между тремя заклепками 19 мм ÷ 2 = 9,5 мм переводим в дюймы (÷ 25,4) в дюймах это 0,375″ (принято обозначать как 3/8″, чтобы не спутать с 0,325″).
  • Цепь с шагом 0,404″. Расстояние между тремя заклепками 20,5 мм ÷ 2 = 10,25 мм переводим в дюймы (÷ 25,4) в дюймах это 0,404″.
  • Цепь с шагом 3/4″. Расстояние между тремя заклепками 38,1 мм ÷ 2 = 19,05 мм переводим в дюймы (÷ 25,4) в дюймах это 0,75″ (принято обозначать как 3/4″).

2. Толщина

Толщина цепи – это толщина приводного звена (можно измерить штангенциркулем). Данный размер всегда должен совпадать с толщиной паза направляющей шины.

Всего для электрических и бензиновых пил, а также харвестеров существует 6 размеров определяющих толщину ведущего звена:

  • 1,1 мм (0,043”);
  • 1,3 мм (0,05”);
  • 1,5 мм (0,058”);
  • 1,6 мм (0,063”);
  • 2,0 мм (0,08”);
  • 3,1 мм (0,122”).

3. Третий главный параметр при подборе цепи: Длина цепи (Количество приводных звеньев).

Длина цепи определяется подсчетом количества приводных (внутренних) звеньев цепи

Важно:

  • режущие звенья не определяют длину цепи (не считайте их).
  • длина направляющей шины не определяет точную длину цепи (например, на пиле с шиной 16″ (40 см) может быть установлена цепь длиной 55, или 56, или 57 звеньев, зависит от механизма натяжки цепи конкретной модели пилы).
  • вам не подойдет цепь длиной примерно 55-57 звеньев, подойдет только определенный размер рекомендованный производителем пилы.

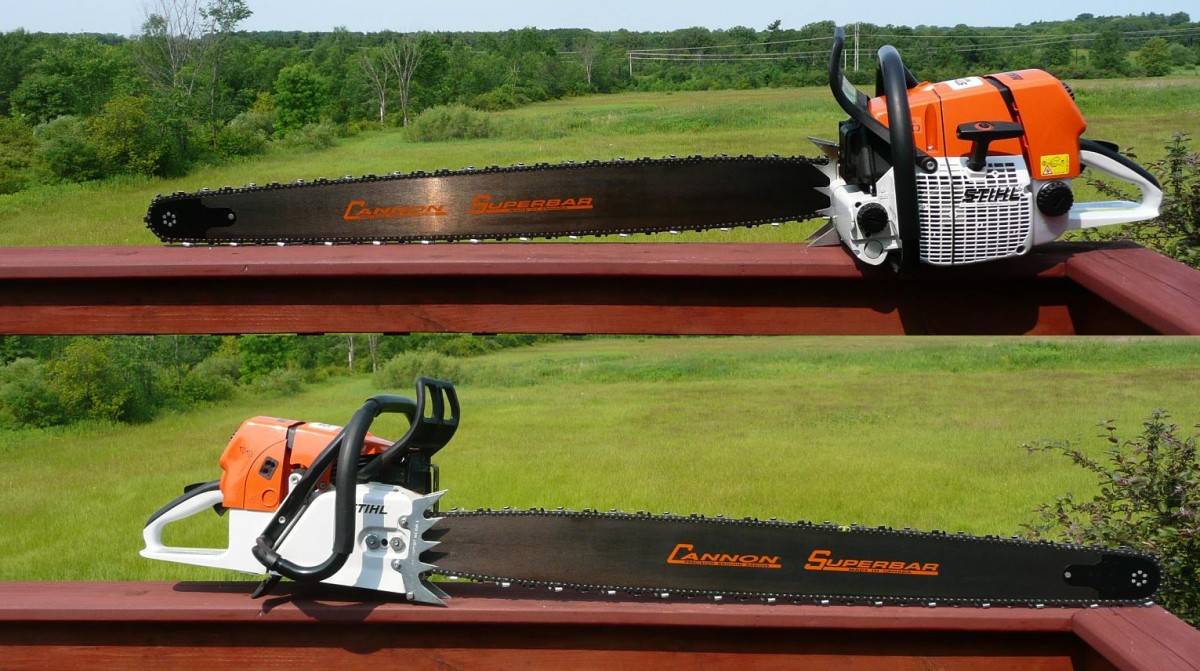

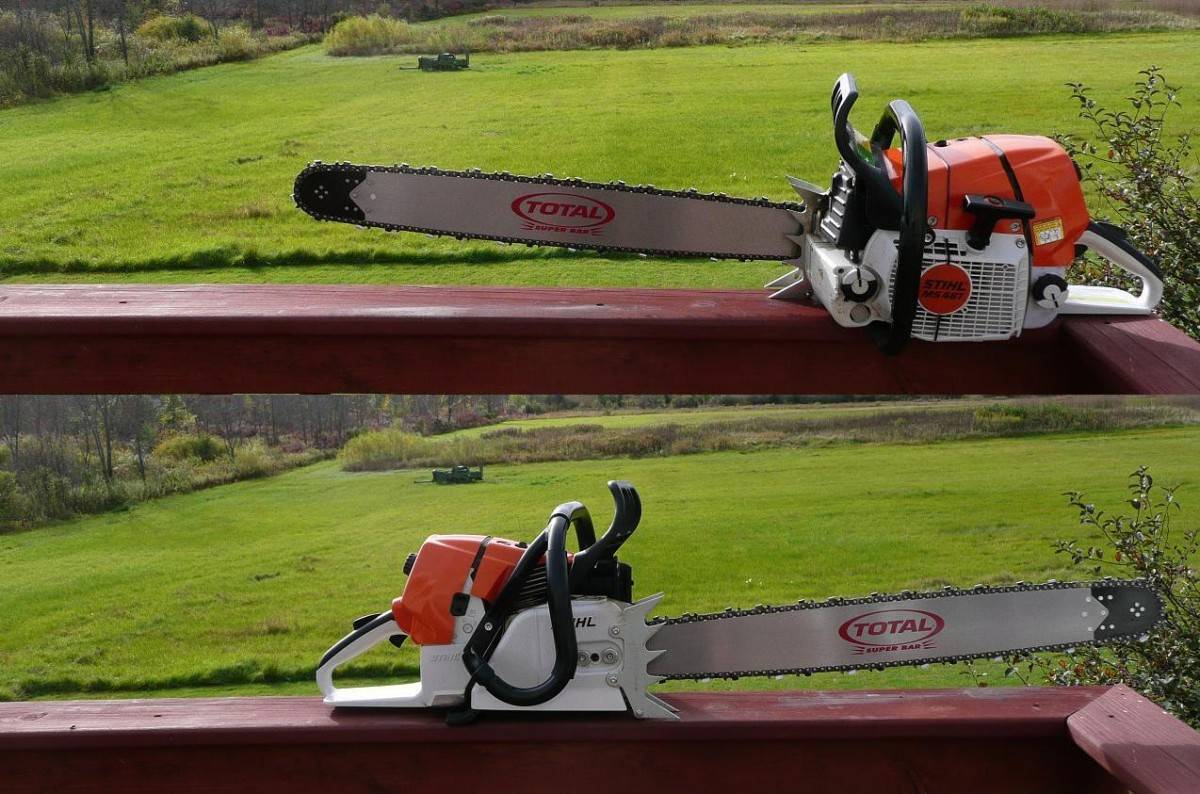

Какая длина шины у моей бензопилы?

Длина режущей части шины отличается от её общей длины. Длиной шины принято считать длину реза (рабочую часть) – это расстояние от передней части пилы до закругленного кончика носовой части шины. Этот размер округляется до ближайшего в дюймах или сантиметрах. Дюйм обозначается как » равен 2,54 см.

Например, длина режущей части шины для бензопилы Stihl MS180 – 40 см. 40 см ÷ 2,54 = 15,7 дюйма. С округлением получается 16″ (дюймов).

Для бензопилы Штиль MS180 подходит 16 дюймовая (40 сантиметровая) шина Орегон артикул 160SDEA074.

Как отличить шину для бытовой и профессиональной бензопилы

Отличить бытовую бензопилу от профессиональной не составит большого труда, так как кроме габаритов и веса, эти инструменты отличаются по форме направляющей. На бытовых бензиновых пилах устанавливаются шины с зауженной носовой частью. Такая конструкция разработана специально для новичков, так как в таком инструменте сведен к минимуму такой негативный эффект, как обратный удар.

На бензопилах профессионального и полупрофессионального типа носок имеет широкую часть. Если на больших оборотах прикоснуться к древесине носком направляющей, то возникнет обратный удар. Это явление очень опасно, так как пильщик может выронить инструмент из рук, получив при этом серьезные травмы. Пользоваться такими инструментами могут профессионалы и пильщики с большим опытом.

Это интересно!Известны случаи, когда на бензопиле установлена звездочка со стандартным шагом, а направляющая и цепь были куплены с шагом 3/8, то выйти из ситуации можно путем замены венца. Для этого на бензопиле должен стоять разборной барабан, на котором нужно заменить венец, установив его с соответствующим шагом 3/8. Если на бензопиле стоит неразборной барабан, то понадобится его заменить разборным.

Критерии выбора

Как правильно подобрать цепь для бензопилы? Прежде всего имеет смысл обратить внимание на производителя. Даже недорогая бензопила бытового класса способна показать чудеса долголетия и производительности с качественными цепями мировых лидеров отрасли

Стоить такой инструмент будет в несколько раз дороже безымянных поделок, но и прослужит он столько, что за это время окупится многократно.

Основные параметры цепи — это длина, ширина, шаг звена. Следующий параметр — длина шины. Большинство бытовых моделей комплектуются шинами в 35-45 см. Для работы с такой длиной хватает мощности мотора в 2-2,5 л. с.

Шаг цепи следует подобрать, исходя из планируемых операций, их объема, требований к производительности инструмента, а также к точности распила. При этом нужно обязательно учитывать мощность двигателя, чтобы не перегрузить его, вызвав повышенный износ.

Нельзя упускать из внимания также и остальные параметры инструмента, такие, как тип режущего зубца, его возвышение, углы заточки и глубина реза. Острота ограничительного зуба влияет на качество и скорость распила. Более острый зуб позволяет резать быстрее, но снижает точность распила.

Неисправности шины

Сама шина и все элементы, предназначенные для ее крепления, являются расходными деталями. Сильнее всего шина изнашивается при нарушении правил эксплуатации бензопилы.

Главными признаками порчи шины являются снижение натяжения цепи, снижение плавности ее хода. Крепление шины бензопилы при износе детали не может обеспечить правильного угла распила по отношению к ее корпусу.

Если во время использования бензопилы появляются подобные тревожные симптомы, то необходимо срочно прекратить работу и устранить все неисправности, так как работать с таким инструментом весьма опасно.

Установка шины и цепи

Демонтаж шины производится для очистки маслопровода, проверки технического состояния или замены. Последовательность работы расписана в инструкции по эксплуатации. По завершению установки следует убедиться в отсутствии люфта и затяжке резьбового крепежа.

При наличии определенных навыков, для демонтажа и установки новой или заточенной цепи требуется всего несколько минут. Технология предписывает включение блокировки несанкционированного запуска и в ряде случаев, механизма аварийной остановки.

  • В зависимости от конструкции натяжного устройства, цепь ослабляется до нужной степени вращением регулировочного винта или установочного диска, до свободного выхода хвостовиков из паза направляющей шины.
  • После проверки направления вращения, хвостовики новой цепи заводятся в направляющую проточку паз и на венец ведущей звездочки. Натяжение производится в обратном порядке.
  • Для проверки степени натяжения достаточно оттянуть цепь в середине шины. Выход хвостовика звена в этом месте не должен превышать 2/3 его высоты. Правильно натянутая цепь должна перемещаться по шине от небольшого усилия.

После установки и регулировки пильной гарнитуры желательно запустить двигатель и выдержать пилу на средних оборотах на протяжении нескольких минут. На протяжении этого времени можно проверить работу системы смазки.

После выключения силового агрегата необходимо включить блокировку запуска и проверить гарнитуру на отсутствие местного перегрева шины и изменения степени натяжения цепи.

Глубина распиловки и высота профиля цепи

К следующей группе параметров, нужных, чтобы подобрать цепь, относится высота профиля. Она является одним из ключевых факторов, определяющих производительность инструмента. Чем глубже зуб погружается в материал, тем быстрее (при наличии достаточной мощности на валу) будет проведен распил. При малой высоте профиля производительность падает, но зато увеличивается точность реза и качество его поверхности, поскольку зуб меньше перекашивается.

Широко применяется два профильных типоразмера:

  • низкий в 0,63 мм (или 0, 025 дюйма);
  • высокий в 0,76 мм (0,03 дюйма).

Практически во всех бытовых моделях используются низкопрофильные цепи. В профессиональных можно подобрать и использовать как высокий, так и низкий профиль, в зависимости от вида работ. Знать высоту профиля необходимо при самостоятельной заточке инструмента, для того, чтобы не спилить лишнего по высоте.

Использование высокого профиля на бензопилах повысит производительность. Одновременно возрастет вибрация и шум, создаваемый бензопилой. Повышенное боковое давление повышает износ элементов шины.

Поэтому инженеры ведущих компаний-производителей бензопил, чтобы подобрать оптимальную комбинацию параметров, одновременно с увеличением высоты профиля снижают шаг. И наоборот, при увеличении шага приходится пользоваться более низким профилем. Таким образом, сохраняя баланс между этими показателями, можно подобрать  их сочетание, обеспечивающее приемлемый уровня вибрации.

На практике для каждого вида и состояния древесины можно подобрать цепь, обеспечивающую максимальную производительность:

  • высокий профиль и малый шаг;
  • низкий профиль и большой шаг.

От сочетания высокого профиля и большого шага все же не отказываются, его применяют там, где нужна высокая производительность и есть возможность применить сложные системы виброизоляции и активного гашения вибрации. Как правило, это большие механизированные лесозаготовительные комплексы, в которых оператор находится в виброизолированной кабине. Там он хорошо защищен от действия вибрации и шума. В таких агрегатах высота профиля может достигать 0,9 дюйма.

Толщина пропила цепной пилы определяется шириной цепи. При шине в 1,1 мм получается аккуратный тонкий пропил, гарнитура в 2,6 мм пилит быстро, при этом больше древесины уходит в опилки.

Особенности конструкции цепей профессионального уровня

По геометрической форме режущих зубцов различают для наиболее часто применяемых вида профиля:

  • Чипперный, или серповидный. Обеспечивает большие скорости реза. Его проще заточить, при этом не требуется очень строго соблюдать углы затачивания. Профиль имеет способность к самоочищению от опилок и прекрасно справляется с распиловкой загрязненных и влажных материалов. Повышенная площадь соприкосновения зубца с материалом дополнительно нагружает двигатель. Для распиловки таким профилем хорошо иметь запас по мощности. Недостатком является возникновение перегрузок при распиловке твердых пород древесины или сучков.
  • Чизельный, или «семерка». Режущая кромка прямая, в профиле похожа на стилизованную цифру 7. Рез получается точнее, но их сложнее затачивать, требуется выдерживать углы с высокой точностью. При нарушении заточных углов нескольких одного или звеньев все преимущества профиля в точности мгновенно сходят на нет. Такие цепи лучше затачивать на автоматических станках, обеспечивающих высокую стабильность параметров.

Чизельные профили применяются как в бытовых, так и в профессиональных бензопилах моделях.

Широкий и узкий паз направляющей и как он влияет на производительность инструмента

Кроме длины, надо также учитывать такой критерий, как ширина пазов. Как она влияет на производительность инструмента?

  • Широкий паз на направляющих способен выдерживать большие нагрузки цепи. Шины с большой шириной пазов применяются на инструментах профессионального и полупрофессионального типа
  • Узкие пазы используются на бытовых и полупрофессиональных агрегатах низкой мощности, которые рассчитаны на небольшие нагрузки

https://youtube.com/watch?v=jxg_mCxKTUg%3F

Шаговые характеристики пильной цепи

Чтобы правильно подобрать цепь, она должна совпадать с шиной по ее длине, ширине и другим конструктивным элементам.

Бытовая техника чаще всего комплектуется цепями с шагом 3/8 “. Они отличаются плавным ходом и достаточной степенью надежности и безопасности.

Модели профессионального класса с большой скоростью реза и повышенной мощностью используют звено большего шага — 0, 404“.

Попытка подобрать такую шину к бытовой бензопиле скорее всего приведет к ее перегрузке, повышенному износу и быстрому выходу из строя деталей двигателя и трансмиссии.

Как узнать

Чтобы определить шаг цепи, используемой на вашей бензопиле, обычно используют один из следующих способов:

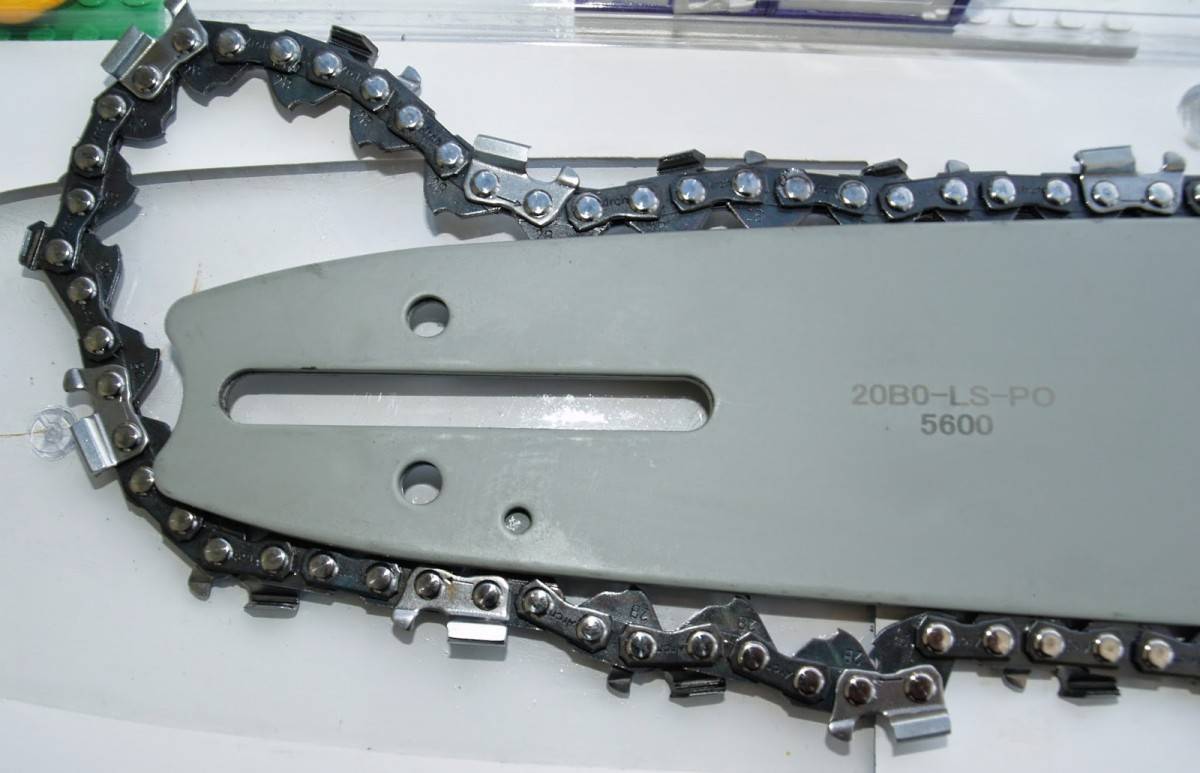

  • Снять шину и прочесть маркировку на хвостовике. Кроме искомого параметра, там в обязательном порядке обозначают длину гарнитуры, ширину паза между щеками, а также модуль звездочки.
  • Если осталась упаковка, то можно посмотреть на ней. Ведущие производители печатают на ней не только шаг, но и тип зуба, ширину, номер напильника для затачивания.
  • Измерить штангенциркулем расстояние между двумя соседними деталями звеньев. Это могут быть основания зубьев, их хвостовые части, центры роликов. Для роликов нужно взять ТРИ соседних.

От шага напрямую зависит производительность инструмента, поэтому у профессиональных моделей он больше. Категорически не рекомендуется приспосабливать к мощным бензопилам шины с небольшим шагом. Недогруз двигателя также приведет к ускоренному износу его деталей и сокращению ресурса высококачественной производительной бензопилы.

Для каждого класса операций лучше подобрать отдельную бензопилу, максимально соответствующую ему по характеристикам.

Во время выбора пазов и выпиливания внутренних разрезов приходится работать самым концом шины. При этом высока вероятность отбоя (или отскока) пилы. Это еще один довод за приобретение двух пил: мощной высокопроизводительной для массовых операций и распила толстых бревен или брусьев, и небольшой модели с короткой гарнитурой и маленьким шагом для доработки фигурных пропилов, пазов и других тонких деталей.

О ширине паза на шинах для бензопилы

Перед тем, как узнать размеры шин для бензопилы, надо вспомнить о том, что инструменты классифицируют на три типа — бытовые или любительские, полупрофессиональные и профессиональные. В зависимости от типа принадлежности инструмента, на бензопилах применяются направляющие с соответствующими размерами ширины паза.

  1. Ширина паза направляющей бытовой бензопилы составляет 1,1-1,3 мм
  2. Полупрофессиональные инструменты комплектуются устройствами, ширина паза которых составляет 1,3-1,5 мм
  3. Профессиональные агрегаты работают с шинами, имеющие ширину паза 1,5-1,6 мм

Причиной перегрева гарнитуры может послужить несоответствие размера хвостовика цепи с шириной канавок шины. Если цепь перегревается, то это влечет за собой ее растяжение, и как итог, она может лопнуть в процессе эксплуатации инструмента.

Это интересно! Причиной перегрева гарнитуры может также служить несоответствие шага цепи с ведущей звездочкой бензопилы.

Нормальное функционирование инструмента также зависит от исправности ведущей звездочки. Эта звездочка в процессе работы инструмента не смазывается, что влечет за собой ускоренный ее износ. Компенсируется быстрый выход из строя ведомой звезды использованием высококачественного подшипника

Чтобы продлить срок службы этой важной детали направляющей бензопилы — рекомендуется через каждые 8-10 часов работы осуществлять внесение смазочных веществ

Проверьте растяжку

Важно своевременно проводить проверку степени натяжения. Как ранее было отмечено, при провисании или сильном натяжении режущая кромка может быстро изнашиваться

Работа по проверке состояния цепи проводится следующим образом:

  1. Для начала отключается тормозная система.
  2. В перчатках цепь на шине удерживается вручную.
  3. Если она проходит в право и не провисает, то все нормально.
  4. Если она проходит впритык, то следует немного ослабить натяжение, так как есть вероятность разрыва на момент эксплуатации.

Правильная эксплуатация бензопилы существенно продлевает ее срок службы. Основные рекомендации следующие:

Нужно время от времени проводить очистку свечи зажигания, за счет чего можно обеспечить легкий старт. Со временем на поверхности может появляться нагар, который существенно усложняет процедуру возгорания топливной смеси.
Регулярно проводится смазывание подшипников. Для этого применяется специальное вещество или моторное масло. Если устройство работает на сухую, то есть вероятность его существенного износа. Добавление смазки решает довольно большое количество проблем.
Нужно проводить регулярное смазывание воздушного фильтра, в некоторых случаях он смазывается маслом. При необходимости проводится замена фильтра на новый

Не стоит забывать о том, что фильтрующий элемент исключает вероятность поступления загрязнений в блок цилиндров.
Перед непосредственным проведением работы уделяется внимание тому, чтобы все фиксирующие элементы были хорошо затянуты. Для этого приходится проводить визуальный осмотр каждый раз перед применение бензопилы.
Ведомая звездочка также должна смазываться постоянно

Кроме этого, есть вероятность ее засорения. В противном случае элемент быстро изнашивается.
Точить и покрывать маслом цепь следует периодически. Эксплуатация с существенными дефектами не рекомендуется, так как это существенно повышает степень износа.

В заключение отметим, что нужно проводить своевременное обслуживание, так как в противном случае даже качественный инструмент не прослужит в течение длительного периода. В некоторых случаях приходится сдавать пилу в специальные фирмы, которые предоставляют соответствующие услуги.

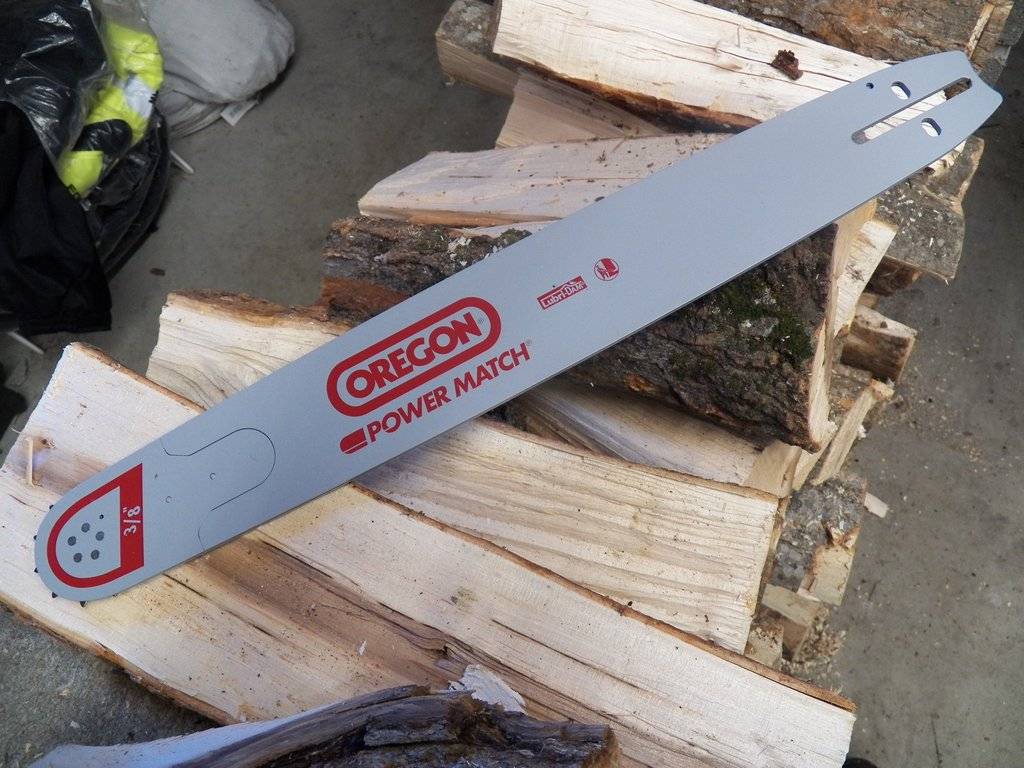

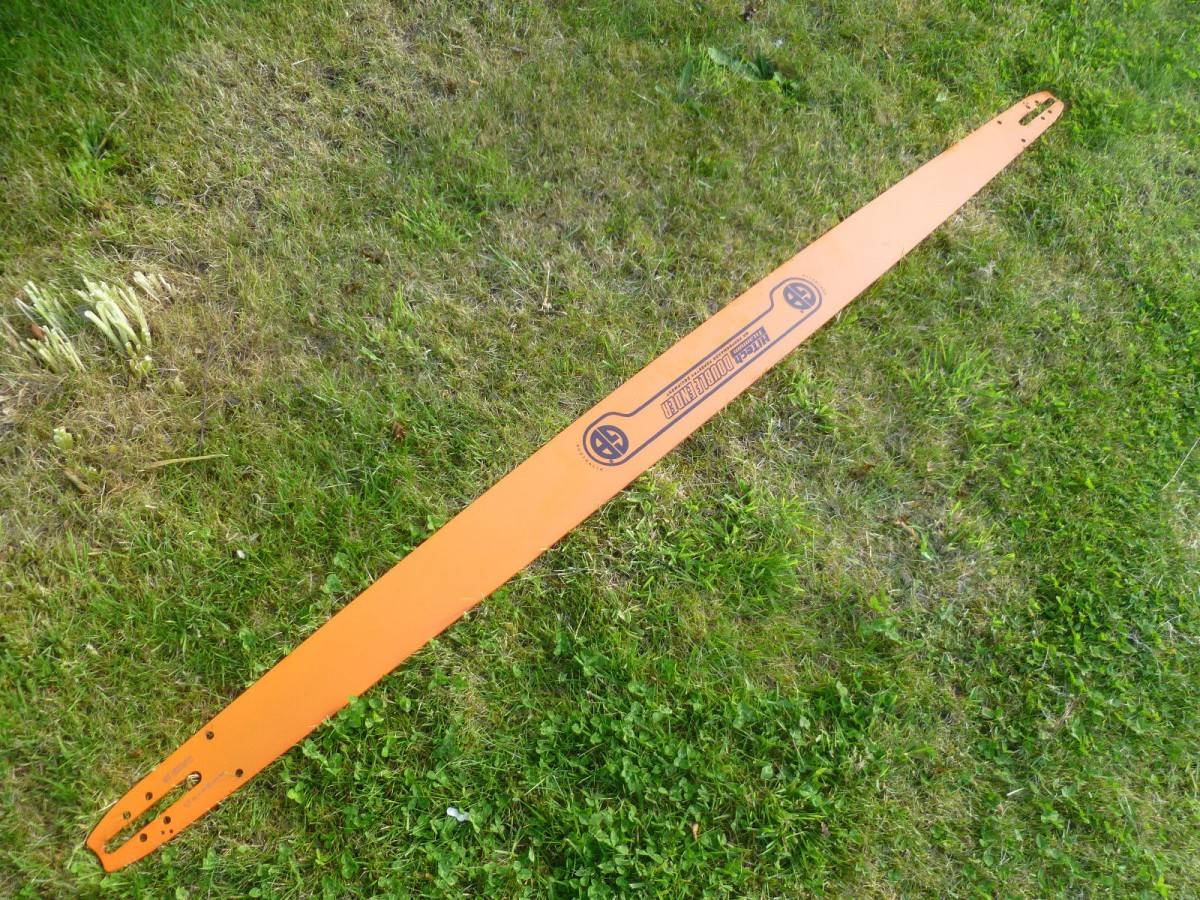

Конструктивные особенности шины

К пильной гарнитуре бензопилы относится шина, которая представляет деталь из высококачественной стали, имеющая удлиненную овальную форму. Один конец направляющей имеет соответствующий вырез для резьбового крепления. Второй конец или торцевая часть имеет встроенную звездочку, которая называется ведомой. Соответствующая конструкция направляющей обеспечивает плавность хода цепи, тем самым снижая нагрузку на двигатель инструмента.

По окружности шины имеется паз или проточка, в которой осуществляется перемещение хвостовиков цепи. При перемещении цепи происходит трение, в результате чего нагревается поверхность шины. Для снижения эффекта трения и уменьшения температуры нагрева, в рабочую зону подается дозированное количество специального масла. Если происходит поломка маслонасоса или заканчивается масло в баке, то увеличивается температура нагрева направляющей, тем самым усиливается скорость износа этих деталей.

Это интересно! Длина шины зависит от мощности инструмента. На бензопилах высокой мощности применяются длинные направляющие, предназначенные для распила деревьев с большим диаметром ствола. Средние и маломощные агрегаты комплектуются короткими шинами, предназначенные для очистки ствола от сучков и спиливания деревьев небольшого диаметра.

Чем опасна покупка дешевых китайских шин

В материалы было сказано, что шина является одной из важнейших деталей инструмента. Если эта деталь выходит из строя, то пользоваться инструментом крайне опасно. В любой момент цепь может соскочить с направляющей, и спровоцировать серьезные последствия. Другое дело, когда была куплена только что новая шина, и установлена на инструмент. Недостаток ее в том, что она была приобретена не в фирменном магазине, а на рынке под неизвестным брендом и очень низкой цене. Найти дешевую шину на бензопилу сегодня не трудно, но стоит ли покупать такую гарнитуру? Конечно же нет, и вот к чему это может привести.

  1. Первым делом не оригинальная продукция очень быстро изнашивается, что влечет к необходимости частой ее замены
  2. Одновременно с направляющей изнашивается цепь, которая также подлежит замене
  3. В процессе эксплуатации поддельной направляющей часто наблюдается такое явление, как износ одной боковой части, что в итоге приводит к невозможности произвести ровный или прямой распил
  4. Нарушение целостности детали — это самый сложный и опасный случай, так как при переламывании шины произойдет разрыв цепи, вращающейся на скорости свыше 10 000 оборотов в минуту

Именно поэтому производители рекомендуют не экономить на покупке пильной гарнитуры для бензопилы, и покупать только фирменные и качественные шины и цепи у проверенных продавцов. Ведь от качества этих деталей зависит жизнь человека.

Это интересно! Работы с бензопилой следует проводить исключительно в специальном защитном обмундировании.

Размерные характеристики

Направляющий паз шины бензопилы бытовой категории, имеет ширину 1,1 или 1,3 мм. Этот же показатель для профессиональных моделей составляет 1,5-1,6 мм. Несоответствие толщины хвостовика цепи и ширины паза может инициировать перегрев гарнитуры и ее досрочный выход из строя. В другом варианте возможен выход цепи из паза или ее обрыв.

Аналогичные последствия могут быть при несовпадении шага цепи и венца приводного механизма. Во многих моделях бензопил замена ведущей звездочки сопряжена с затратным по времени демонтажем узла сцепления. В ряде случаев требуется оборудование сервисно-ремонтного уровня.

Наиболее востребованный шаг звездочки и пильной цепи для пил мощностью до 3-х л.с. — 0,325 дюйма. Для профессиональной бензопильной техники характерно применение шага 3/8 дюйма.

Ведомая звездочка шины централизованно не смазывается. Этот недостаток компенсируется высоким качеством подшипника, который необходимо намазывать через каждые 8-10 часов наработки. Полноценная замена звездочки шины ведомой, возможна только в оборудованной мастерской.

Размер цепи

Этот параметр всегда зависит от размера шины, установленной на агрегате. Если вы случайно приобрели цепь меньшего размера, чем ваша шина, одеть ее не получится. Если данный элемент будет иметь размер превышающий размер шины, вы его не сможете натянуть. Оба варианта не позволяют использовать неподходящие размеры цепей. Они обычно указываются в дюймах и имеют следующие значения: 10″, 12″, 13″, 14″, 15″, 16″, 18″ и выше.

Длина цепи определяется по количеству звеньев. Под звеньями подразумеваются соединительные звенья, которые заходят в паз шины, а не режущие зубья. При покупке можно указать продавцу либо длину детали в дюймах, либо количество звеньев, входящих в ее состав. Некоторые производители вместо длины указывают именно количество звеньев в пильном элементе. Как правило, это число никак не зависит от толщины хвостика, шага и высоты профиля. Например, низкопрофильная цепь, имеющая толщину ведущего звена 1,3 мм, может состоять как из 72 звеньев, так и 56 звеньев или другого их количества.

О ширине паза на шинах для бензопилы

Перед тем, как узнать размеры шин для бензопилы, надо вспомнить о том, что инструменты классифицируют на три типа — бытовые или любительские, полупрофессиональные и профессиональные. В зависимости от типа принадлежности инструмента, на бензопилах применяются направляющие с соответствующими размерами ширины паза.

  1. Ширина паза направляющей бытовой бензопилы составляет 1,1-1,3 мм
  2. Полупрофессиональные инструменты комплектуются устройствами, ширина паза которых составляет 1,3-1,5 мм
  3. Профессиональные агрегаты работают с шинами, имеющие ширину паза 1,5-1,6 мм

Причиной перегрева гарнитуры может послужить несоответствие размера хвостовика цепи с шириной канавок шины. Если цепь перегревается, то это влечет за собой ее растяжение, и как итог, она может лопнуть в процессе эксплуатации инструмента.

Это интересно!Причиной перегрева гарнитуры может также служить несоответствие шага цепи с ведущей звездочкой бензопилы. Нормальное функционирование инструмента также зависит от исправности ведущей звездочки. Эта звездочка в процессе работы инструмента не смазывается, что влечет за собой ускоренный ее износ. Компенсируется быстрый выход из строя ведомой звезды использованием высококачественного подшипника

Чтобы продлить срок службы этой важной детали направляющей бензопилы — рекомендуется через каждые 8-10 часов работы осуществлять внесение смазочных веществ

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

  1. Снять гарнитуру и посчитать количество звеньев.
  2. При помощи штангенциркуля померить ширину хвостовика.
  3. Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
  4. Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.

Мощность бензопилы в зависимости от шага цепи

Как выше уже было сказано, чем больше шаг цепи, тем больше должна быть мощность двигателя бензопилы. А какие это конкретно цифры? Давайте рассмотрим.

  • 3/8″P — от 1,6 л.с. (1,2 кВт);
  • 0,325” — от 1,8 л.с. (1,47 кВт);
  • 3/8” — от 3 л.с. (2,21 кВт);
  • 0,404” — от 4,5 л.с. (3,31 кВт).

Соблюдение этих параметров позволит поддерживать пиле необходимую скорость вращения цепи, в результате чего мотор не будет чувствовать перегрузки и соответственно не будет греться. Также вы избежите излишнего расхода топлива, а также такого явления, как заклинивания цепи в древесине.

Если же поставить цепь с небольшим шагом на слишком мощную бензопилу, то это приведет к неоправданно большому расходу бензина. Но если менее мощного аппарата нет, а нужна при этом бОльшая точность распила, то ничего страшного не будет, если воспользоваться цепью с меньшим шагом.

Однако вышеуказанные мощностные характеристики подходят, если бензопилу предполагается использовать не постоянно, а лишь эпизодически. Для постоянной же профессиональной деятельности необходимо будет соблюсти уже такие условия:

  • 0,325” — от 2,5 л.с (1,84 кВт);
  • 3/8” — от 4 л.с. (2,94 кВт);
  • 0,404” — от 6 л.с. (4,41 кВт)

Шаг 3/8″P не указан, так как для профессиональной деятельности не используется.

Соблюдение таких соотношений позволит бензопиле прослужить как можно дольше.

Проблемы с шиной

Сегодня часто встречается проблема, связанная с ненадежной фиксацией шины. Она характеризуется следующими особенностями:

  1. Корпус с направляющим элементом закрепляются при помощи болта.
  2. Соединение обеспечивается за счет двух пластин, одна из которых расположены на корпусе, вторая на том, которая предназначена для направления цепи на момент работы.
  3. Звездочка привода и опора шины защищены специальным кожухом, который исключает вероятность повреждения основных элементов.
  4. При ослаблении стопорных болтов рассматриваемый элемент конструкции начинает двигаться и вибрировать на момент работы. Решить подобную проблему можно путем затяжки крепежных элементов.

Другие дефекты решить просто не получится. В большинстве случаев дефекты становятся причиной, по которой приходится приобретать шину и заменять ее.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
