Варианты улучшения несущей способности межэтажных перекрытий
О том, какие бывают материалы, которыми можно перекрыть пространство между помещениями первого и второго и цокольного этажа, уже было написано ранее, однако есть еще способ того, как улучшить несущую способность пола, за счет чего возможно оказывание больших эксплуатационных нагрузок.
Варианты усиления:
- Популярный вариант – это крепление, используя кронштейны, дополнительных накладок в виде досок средней толщины. Их опора – это специально сделанные столбы, высота которых не должна быть слишком большой.
- Также конструкцию можно сделать крепче дополнительным швеллером П-образного профиля (эксплуатационная нагрузка увеличивается). Их устанавливают на балки с боковых сторон.
- Идеальным способом укрепления считается выбор дополнительных блоков, так конструкция выдерживает большие нагрузки, устраняет зыбкость. Процесс трудоемкий, но очень эффективный.
Укрепить межэтажные перекрытия можно с помощью металлических изделий
Обязательно нужно продумать финишную отделку или нанесение чистового покрытия. Для этого можно использовать деревянные полотна, сделанные по принципу вагонки, фанеру, плиты ОСБ, листы ГКЛ и не только. На них впоследствии кладется линолеум, плитка, ламинат и другие покрытия.
Устройство перекрытия цокольного этажа
Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.
Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.
Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.
Конструкция панелей и их типовые размеры

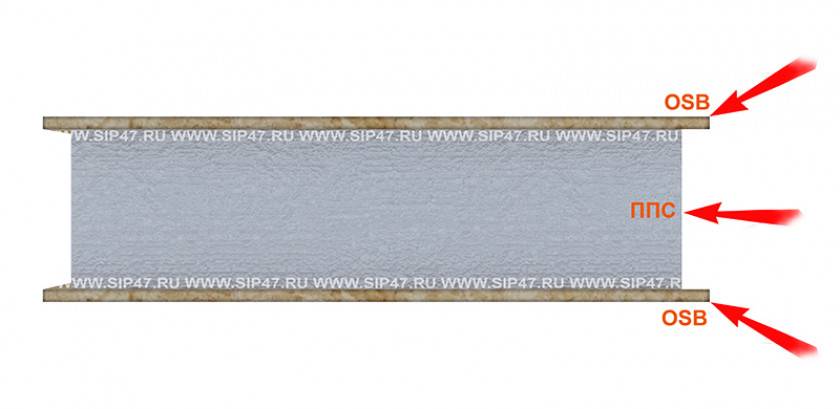

СИП панель (структурно изолированная панель) представляет собой строительное изделие, включающее две плиты ОСП (ориентированно-стружечные) со вставкой из утеплителя – пенополистирола (ППС) между ними, соединенных и спрессованных с помощью специального клея под давлением 20 тонн. Такое строение позволяет панелям выполнять двойную функцию – они служат не только для тепло- и звукоизоляцией ограждающих конструкций, но и способны выдерживать значительные сжимающие и изгибающие нагрузки. Поэтому эти изделия подходят для строительства любых видов зданий. Применяются для стен, перегородок, в качестве плит перекрытий и покрытия крыши.
Типовые габариты СИП-панелей
Толщина варьируется в таких размерах от 68 мм до 244 мм. Часто применяемая сип панель толщиной 174 мм (при толщине ППС 15 см, OSB 12 мм) ширина 1,250 м; длина от 2,5 м до 2,8 м. Для возведения ограждающих стен применяются сип панели стандарт 17,4 см, для перекрытий и крыш – толщиной 17,4 – 22,4 см. Изделия в 12,4 см толщиной используются для перегородок в доме. Сип панели легкие – не более 20 кг/м2, что позволяет устанавливать их силами двух, трех людей и без применения крана, а также легко обрабатываются и кроятся с помощью ручного электроинструмента.
Балочные перекрытия

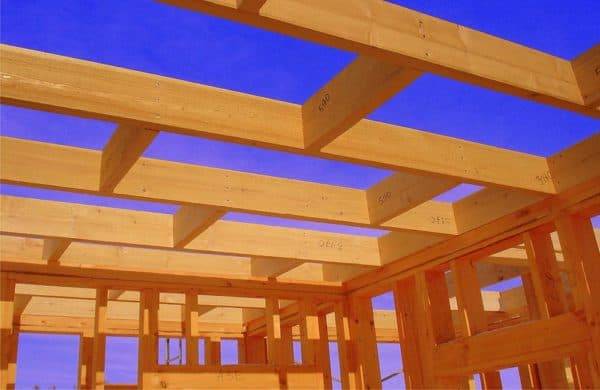

Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.
Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.
Из деревянных балок
Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.
На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.
Преимущества выбора деревянных перекрытий в доме:
- Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
- Удается получить легкую и прочную конструкцию по достаточно низкой цене.
Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.
Технология монтажа
Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:
Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;
Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;
- Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.
Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин
Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.
Металлические балки
Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.
Преимущества:
- С помощью металлических балок можно перекрыть широкие пролеты;
- Хорошая устойчивость к насекомым, загниванию и плесени.
Недостатки:
- Риск появления коррозии в областях высокой влажности;
- Невысокие тепловые и звуковые характеристики.
Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.
Из железобетонных балок
Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.
Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.
Что собой представляет деревянное перекрытие
Эта конструкция собирается из пиломатериалов. Чаще ее называют – по несущим балкам. Это когда между стенами строения по верхним торцам кладки укладываются балки, упирающиеся на эти стены. Уже на них укладывают и крепят доски в качестве чернового пола.
Название «балки» является не конкретным. То есть, это название элементов, которые собираются в виде основы и несут на себе основные нагрузки. В качестве них можно использовать брус, бревна, сдвоенные доски. Если разговор вести не о деревянных конструкциях, то в их качестве используют металлический профиль, железобетонные перемычки и прочее.
Безбалочные перекрытия
Такая конструкция состоит из однородных частей, находящихся вплотную. Это могут быть панели, плиты, залитый монолит. Встречаются сборно-монолитные, монолитные и сборные типы. При выборе первого вида будет обеспечена хорошая тепло- и звукоизоляция.
Сборные железобетонные
Обычно эти конструкции выбирают для зданий из кирпича. Применяют многопустотные или легкобетонные панели. Размеры плит зависят от ширины пролета и их несущей способности.
В отличие от металла и дерева, бетон не портится от чрезмерной сырости. Он обладает достаточной прочностью, может выдержать больше 200 кг/кв. м.
При укладке требуется грузоподъемная техника. Также недостатком является то, что изделия продаются только стандартных размеров, поэтому малоэтажные здания необычной конфигурации сделать не получится.
Плиты кладут на песчано-бетонную «подушку». Края не заходят на стену, меньше чем на 100 мм. Стыки обрабатываются раствором.
Монолитные железобетонные
Это необычная сплошная цельная плита разных форм. Заливается обычно из бетона М200. Толщина монолитного изделия не менее 100 мм.
Преимущества этой плиты перекрытия для частного коттеджа или дома:
- Не нужна подъемная техника, удастся на этом сэкономить;
- Качественная поверхность;
- Можно делать конструкции с нестандартной конфигурацией.
Недостатком монолитного перекрытия считается продолжительный период его готовности. Кроме этого, требуется монтаж опалубки.
Монтаж своими руками монолитных железобетонных изделий проходит следующим образом:
- Создается несущая конструкция с помощью стальных балок;
- Делается подвесная опалубка из необрезанных досок;
- Варится армирующий каркас;
- Вливается бетон М200.
Сборно-монолитные
Является самой прогрессивной технологией обустройства, превосходя монолитные и сборные перекрытия. При этом методе ставятся железобетонные изделия. В пространстве находятся пустотелые блоки, затем идет заливка бетоном.
Преимущества:
- Отсутствие необходимости привлечения спецтехники;
- Должно обеспечивать качественное изолирование комнаты;
- Возможность делать конструкции с любой конфигурацией. Размер плит перекрытия можно подобрать индивидуально;
- Сокращение периода работ.
Недостатком считается то, что их не применяют в строительстве трехэтажных зданий. Делать работы достаточно сложно.
Конструкции кладут с шагом примерно 600 мм для несущего каркаса. Затем устанавливают облегченные бетонные блоки с пенополистирольным или керамзитовым наполнением для надежного крепления на стенах.
Сделанная конструкция после применяется как несъемная опалубка. Перед заливкой бетона требуется уложить специальную стальную армирующую сетку. Сечение ее ячеек должно быть 100х100.
Преимущества дома из профилированного бруса
Строительство дома из профилированного бруса своими руками
можно быстро построить. Компания (бригада) из трех человек, имея минимальные навыки пользования столярным, слесарным инструментом способна собрать коробку дома за сезон;
брусовый дом экологически чист и отличается уникальным микроклиматом. Кроме того, хороший приток воздуха через древесину обеспечит достаточный уровень воздухообмена;
брус является прекрасным теплоизолятором и позволяет беречь тепло и экономить на отоплении;
не нужно сразу вкладывать много средств в строительство и отделку. Эти процессы можно разделить во времени;
дом из бруса обладает естественной красотой, презентабельностью и стилем.
Этапы строительства дома из профилированного бруса
Коротко перечислим все этапы строительства, и остановимся подробно на ключевых, которые касаются непосредственно работы с брусом.
Пошаговая инструкция строительства дома из профилированного бруса своими руками:
| № этапа | Название | |
| 1. | Проектирование | – типовой проект дома из профилированного бруса; – индивидуальный проект (уникальный). |
| 2. | Фундамент | – определение вида (ленточный, свайный, плитный); – расчет характеристик; – земляные работы; – устройство опалубки; – монтаж арматурного каркаса; – заливка бетона; – набор прочности. |
| 3. | Строительство коробки дома | – гидроизоляция; – первый венец. |
| 4. | Черновой пол | – укладывается в период строительства стен. |
| 5. | Сборка коробки | – последующие венцы; – межкомнатные перегородки; – межэтажные перекрытия. |
| 6. | Монтаж стропильной системы | – стропильная система крыши; – утепление подкровельного пространства; – укладка кровельного материала. |
| 7. | Монтаж отдельных элементов | – установка колонн, опор и других вертикальных элементов; – установка оконных и дверных блоков; – устройство лестницы на второй этаж (мансарду, чердак). |
| 8. | Отделка внутренняя | – подключение коммуникаций; – отделка (облицовка) помещения. |
| 9. | Наружная обработка стен | – шлифовка; – обработка антисептиком, грунтовкой, антипиреном, покраска. |
Материал подготовлен для сайта
Виды конструкций перекрытий
Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.
Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время
Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу
В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:
А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.
В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.
Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.
Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.
В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

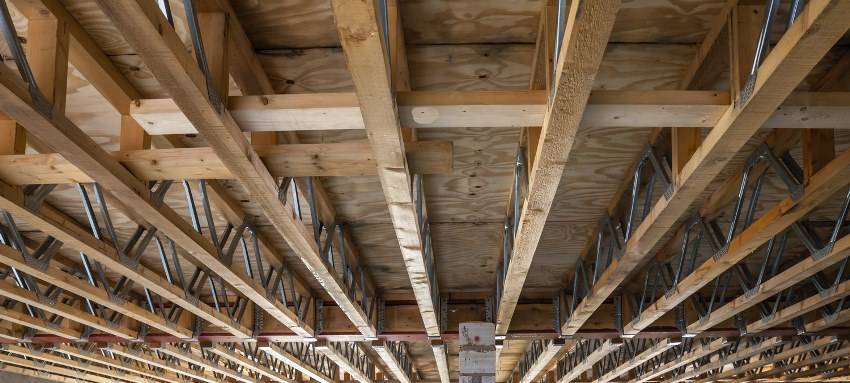

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.
Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.
Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.
Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.
Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.
К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:
А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:
Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.
Устройство
По назначению данные конструкции разделяются на следующие виды:
- цокольные,
- межэтажные,
- чердачные.
Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:
- балки,
- подшивное перекрытие,
- изоляционные слои,
- накат,
Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.
Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.
При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

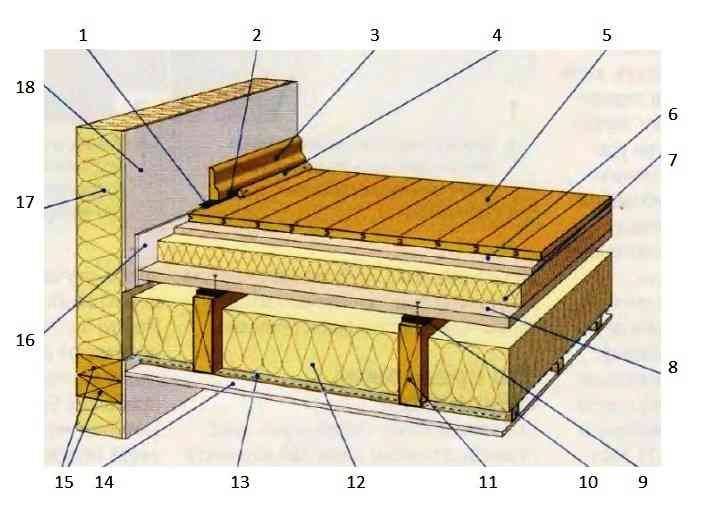

В целом конструкция перекрытия выглядит следующим образом:
- крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
- следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
- крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
- между надставками при помощи длинных гвоздей закрепляются вкладыши.
Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.
Разновидности деревянных перекрытий
Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.
Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:
- доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
- пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.
В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.
Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.
В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.
Балки из обтесанных бревен
Вместо брусьев за основу можно взять обтесанные с нескольких сторон бревна (зачастую с 2 сторон), в народе такой матераил называют лафет, подробнее о нем можно прочесть в моей статье тут. Но для них существуют соответствующие требования:
- Во-первых, нужно подобрать нужный диаметр;
- Во-вторых, древесина должна сушится в помещении или под навесом до влажности не более 20%.
Чтобы усилить несущую способность перекрытия можно использовать перекрестную схему установки. При таком строении перекрытие опирается по контуру на все стены здания и для конструкции берется меньше пиломатериалов, чем при обычном. Для укрепления узлы пересечений стягиваются при помощи проволочных скруток или хомутов. Такая система используется очень редко, ведь легче сделать обыкновенное перекрытие и уменьшить шаг несущих балок
Перекрестное перекрытие между этажами. Крепление осуществляется специальными фиксаторами…
Стоит отметить, что перекрытия отличаются между собой утеплением. Чердачное утепляют, применяя нижний пароизоляционный слой, надподвальное — применяя верхний пароизоляционный слой, а между первым и вторым этажом можно положить звукоизоляционные материалы.
Ребристое перекрытие
Этот вид деревянного перекрытия можно рассматривать, как облегченный вариант балочного. Причем облегченный он не по весу или выдерживаемым нагрузкам, а только по простоте монтажа. Одно дело таскать по междуэтажному перекрытию, а значит на определенной высоте, тяжелые балки, другое – легкие доски небольшого сечения. При этом суммарно количество дерева не уменьшится. Просто вы чаще уложите более тонкие элементы перекрытия.
derev-perekr-10
derev-perekr-7
derev-perekr-13
derev-perekr-19
Максимальный пролет при таком виде перекрытий между этажами не должен быть более 4,5 м без существенной потери его несущей способности. Это вовсе не значит, что доски сечением 200 × 70, уложенные с шагом в 300 мм не смогут обеспечить 6-метровое перекрытие. Да оно выдержит и небольшого слона, но при этом все же будет иметь излишнюю подвижность. Если вас это не смущает – можете делать. Расчет количества и сечения досок ребристого перекрытия произведите при помощи того же онлайн калькулятора.
Во избежание продольных деформаций досок, их через определенные промежутки дополнительно раскрепляют деревянными коротышами или рейками, равными по длине шагу укладки, либо крест-накрест металлическими или пластиковыми лентами. Хорошо раскрепленные ребра перекрытия, выполненные из сухой древесины, позволят в качестве потолка использовать гипсокартон даже без дополнительных элементов крепления.
Шаг ребер вы можете подогнать под вид полового покрытия, избежав таким образом необходимости укладки лаг. Все это естественно снизит общую стоимость перекрытия. Из личного опыта можем сказать, что наиболее рациональным видом покрытия для этой системы есть половая шпунтованная доска. Она очень хорошо перераспределяет нагрузки на соседние ребра, делая перекрытие более устойчивым к их динамическим составляющим, уменьшая его подвижность.
Разновидности перекрытий по способу крепления
Перекрывать дом следует так, чтобы все элементы лежали на твердых несущих стенах. Это главное требование, которое нужно выполнять для обеспечения безопасного проживания в деревянном здании. Оно применимо для всех вариантов перекрытий, которые могут отличаться некоторыми особенностями между собой. Существует несколько разновидностей перекрытий из дерева, которые отличаются способом крепления балок:
Установка брусьев в пазы, выполненные в стенах из блока.
Использование металлических фиксаторов, закрепленных к боковым элементам.
Также перекрытия между этажами бывают трех вариантов конструкций:
на деревянных балках или бревнах с максимальной длиной или шириной здания до 15 м, норма – 6 м;
на деревянных ребрах – максимум до 12 м, норма – 5 м;
на блочно-ребристых конструкциях – до 15 м.
Если на втором этаже предполагается серьезная нагрузка, например, там будет расположен бассейн, то балки укрепляют дополнительно

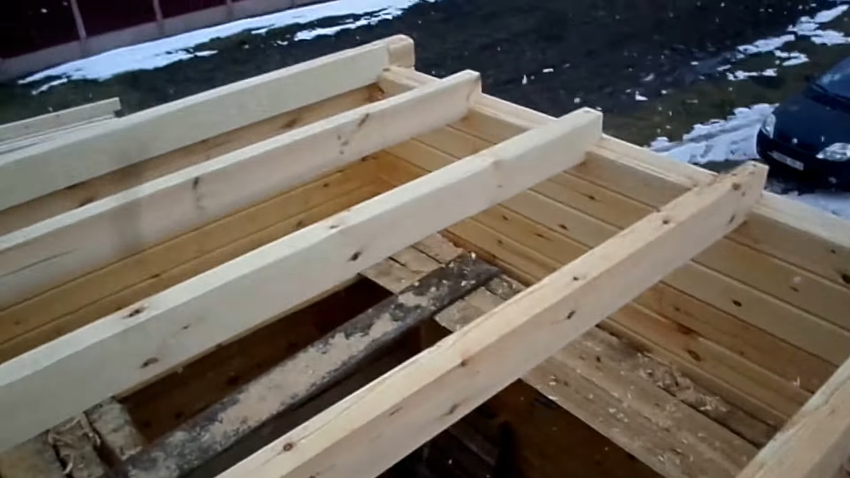

Установка брусьев в пазы
Конструкция деревянных междуэтажных перекрытий с установкой брусьев в пазы довольно распространена и применяется при возведении малоэтажных зданий. Она заключается в установке балок в предварительно подготовленные пазы в боковых или опорных стенах. Такой вариант удобен тем, что балки укладываются сразу при возведении стен, формируя удобную опорную поверхность для перемещения и складирования строительных материалов.
Для обеспечения дополнительной надежности, каждую третью балку фиксируют анкером к стене. Также можно пробивать отверстия в готовых стенах на глубину 2/3.
Монтаж брусьев в пазы

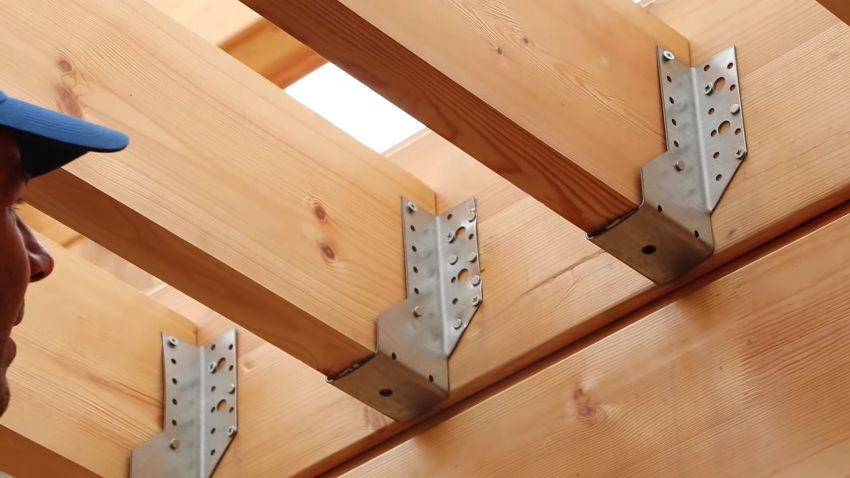

Использование металлических фиксаторов
Одним из вариантов крепления деревянного бруса является технология использования металлических фиксаторов. Для сопряжения балок со стенами используют специальные металлические опорные крепежи или кронштейны с двухсторонним креплением к стене. Их можно применять как для стыковки с деревянными, так и блочными несущими стенами. Крепеж должен быть выполнен из толстой листовой стали. Продается в готовом виде с отверстиями для фиксации.
Металлические крепления для монтажа перекрытий
Межэтажные перекрытия в доме из газобетона
Возможен любой вид перекрытия при условии выполнения расчета по нагрузкам. Оптимальным перекрытием для газобетонного дома считают аналогичное перекрытие из заводских автоклавных газобетонных плит. Но классические деревянные балочные перекрытия все же популярнее.
Плиты перекрытия в доме из газобетона
Разница в массе традиционных пустотных и ребристых ж/б плит с плитами из газобетона определяет и выбор. Для быстрой постройки дома сборное перекрытие оптимально, если есть условия:
- К стройке можно подъехать, подогнать спецтехнику, имеется площадь для складирования плит;
- Дом в плане простой – без криволинейных стен, возможных для газобетонной блочной кладки, а пролеты до 6,0 м.
Монолитное перекрытие в доме из газобетона
Оправдано сложное и трудоемкое монолитное перекрытие для уникальных зданий из газобетона, сложных в плане и/или имеющих криволинейные стены. Бетон делают на легких заполнителях (полистирол, вермикулит), армокаркас расчетный, обычно не менее двух сеток – нижняя и верхняя. Требуется и качественная опалубка под перекрытие, лучше всего инвентарная. Самодельная опалубка из доски и щитов требует контроля прогиба и тщательной изоляции, и применяется обычно местно, на небольших сложных участках. Общая толщина перекрытия 150-200 мм, в зависимости от пролета, и каждый см утолщения сильно повлияет на общую нагрузку на газобетонные стены.
Профессиональный расчет для монолитных перекрытий – обязательное условие. Кроме того, в целях снижения и перераспределения нагрузок меняют конструкцию: не плоское перекрытие, а ребристое – с балками и тонкими слоями бетонной заливки. Но этот вариант приближен более к балочному монолитному перекрытию, поскольку усилия воспринимают ребра-балки. Опалубка выполняется несъемной, и включает армирующие металлические профильные листы. Заливка бетона должна быть непрерывна, холодные швы исключены. Что касается трудоемкости изготовления такого ребристого монолитного перекрытия – она немалая, так же, как и стоимость, но для большепролетных коттеджей (9,0 м и более) этот дорогостоящий вид нестандартного перекрытия вполне обоснован.
Плюсы монолитных перекрытий:
- По несущей способности – более чем достаточна;
- Можно перекрыть любой пролет, конфигурацию, вплоть до фантазийных в плане зданий;
- При пролете более 6,0 м, когда дополнительные колонны или стойки не планируются – монолит единственное решение.
К минусам монолитных бетонных перекрытий относят:
- Долгий процесс твердения бетона и набора прочности – не менее 28 суток. О быстрой стройке речь уже не идет.
- Расчеты по нагрузкам – непременное условие, причем квалифицированные и точные.
- Без спецтехники и заказного товарного бетона высокого качества не обойтись. Автомиксеры, бетононасос, техника для вибрирования бетона – значительное удорожание стройки.
- Постоянный контроль процесса набора прочности бетона, уход и создание тепло-влажностных условий. И в морозы, ни в летнюю жару тонкое монолитное перекрытие в условиях частной стройки крайне затратно и по финансам, и по труду. Оптимальное время стройки в средней полосе – конец лета, начало осени.
- Итоговая высокая цена перекрытия.
Балочные перекрытия
Дом из газоблоков, имеющий стандартную конфигурацию и расстояния между несущими стенами до 6,0 м традиционно перекрывается балками с настилом – металлическими или деревянными. Металлопрокат для балок достаточно дорогой материал, и требует тщательной антикоррозийной обработки, а в монтаже тяжелых профилей нужна спецтехника. Поэтому деревянное балочное перекрытие для дома из газобетона все же лидирует у частных строителей
Важное преимущество деревянного перекрытия – возможность самостоятельных работ
Какие инструменты понадобятся для монтажа балочного перекрытия?
Установка балок перекрытия в доме из газобетона, кирпича и других материалов не состоится без перфоратора, уровней разного размера, сварочного аппарата, болгарки, рулетки, шлифмашинки, молотка, стамески и топора. Самые объемные и дорогие инструменты из этого списка лучше взять в аренду, если вы не работаете строителем, а просто выполняете работы по построению своего жилья. Список этих инструментов может меняться или дополняться в зависимости от материала, из которого делают перекрытие.
Делая монтаж балочного перекрытия своими руками, не забывайте о таких правилах:
- Требования пожарной безопасности должны выполняться целиком и полностью, от этого зависит жизнь и здоровье всех, кто будет проживать в этом здании. Следуя этим требованиям, не меньше 40 сантиметров расстояния должно быть между дымоходом и ближайшей к нему балкой.
- Точки соприкосновения балок со стенами всегда надо обрабатывать антисептиками, просмаливать их и покрывать рубероидом. Это поможет уберечь древесину от гниения и разрушения.
- Каждая вторая балка должна хорошо крепиться на стене несущего типа. Это даст всей конструкции необходимый уровень жесткости, а зданию в целом – желаемую надежность. Иногда для этой цели в кладку вмуровывают стальные анкеры.
Если для создания балочных перекрытий или выполнения других строительных работ вам понадобится помощь настоящих профессионалов, обращайтесь в . Мы всегда рады сотрудничеству!
