Делаем лазерный уровень своими руками из подручных материалов

Пошаговая инструкция по изготовлению лазерного уровня

Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего надеть обратно колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски

Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.
К пузырьковому нивелиру необходимо закрепить лазерную указку. Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира

Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.

Как использовать лазерный нивелир

Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень своими руками показал ровное горизонтальное положение.

Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.

Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки будет с помощью металлического профиля для .

Еще одно видео руководство

Как смонтировать лазерный уровень своими руками, и вообще возможно ли это? Такое высокотехнологичное устройство для проецирования вертикальных или горизонтальных поверхностей при их выравнивании изготавливается на высокоточном оборудовании. В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч.

Звучит это определение в некотором роде страшновато. Но не нужно отчаиваться, ведь это относится к профессиональным приборам, используемым на строительных площадках. А для домашнего применения такие модели не очень-то и подходят. В продаже есть различные варианты для профессионального использования, а также для ремонтных работ внутри помещений.

Можно приобрести бытовые модели, но опять же, использовав их один раз, вы отложите прибор в ящик, и неизвестно когда он понадобится снова. Поэтому предлагаем рассмотреть вариант самостоятельного изготовления лазерного уровня в домашних условиях.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант

посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

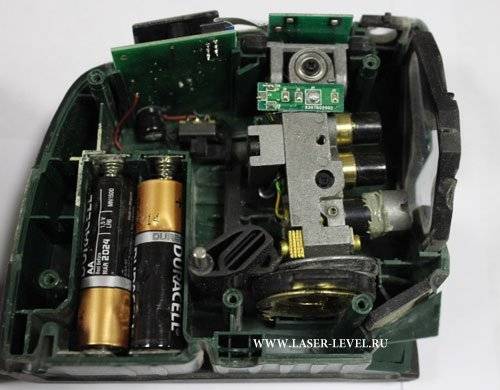

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

  • Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
  • На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
  • Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

  • клей;
  • пилки по металлу;
  • лобзик;
  • кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

  1. Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.

  2. Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.

  3. Приклеиваем пластиковый круг на наконечник указки.

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

  1. В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
  2. На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
  3. На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Как сделать лазерный уровень на треноге

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Лазерный уровень

Лазерный нивелир — один из самых дорогих видов инструмента. Этот прибор используют при профессиональных работах или более сложном ремонте, для определения того, насколько поверхность ровная.

Такой уровень с легкость обозначит вам и горизонтальную, и вертикальную линию разметки. Также бывают устройства, которые имеют крестовой луч. Особый плюс этого инструмента в том, что он устанавливается либо на подставке, либо на плоскости и с помощью специального показателя воздуха выравнивается до миллиметра по горизонтали или вертикали.

Виды приборов

Так как производство инструментов не стоит на месте, разнообразие нивелирных уровней постоянно увеличивается. Сейчас можно встретить несколько основных видов, которые наиболее часто используют при ремонте.

  1. Напольный
  2. Настенный
  3. На подставке

Названия таких видов говорят сами за себя. Напольный устанавливается на ровную горизонтальную поверхность

Важно знать: если уровень будет устанавливаться на стол или другую поверхность, ее нужно отцентровать

Настенный уровень устанавливается на вертикальную поверхность. На нем бывают специальные крепления, чтобы устройство держалось на стене. Такой уровень полезен при разметке вертикальных направляющих и другого материала при ремонте. К примеру, если вы вешаете картины в квартире, то этот вид обеспечит вам максимальную симметрию между картинами.

Лазерный нивелир на подставке имеет особенный прицел и луч. Обычно луч имеет крестовое свечение, что сразу определяет и вертикальную черту и горизонтальную. Такой нивелир облегчит любой вид строительства, в особенности отделочные работы. У него имеется специальное водяное устройство, которое показывает, как ровно вы установили стойку

Перед работой важно правильно сделать настройку инструмент, ведь от этого зависит ровность всего вашего материала

В других видах нивелира на стойке, вместо водяного устройства установлен электронный вычислитель. Пользоваться им гораздо легче, потому что при неправильной настройке он будет самовыравниваться.

Способ №2

Еще один метод изготовления лазерного нивелира предполагает применение обычной лазерной указки, которую можно раздобыть в любом магазине детских игрушек. Также нужно подготовить:

  • уровень пузырьковый;
  • колышек из дерева 1-1,3 метра диаметром 5-6 см;
  • кусок резины;
  • лист доски или фанеры по длине пузырькового уровня;
  • хомуты;
  • саморезы.

Сборка лазерного нивелира

Подготавливают указку: для увеличения яркости луча разбивают стекло в насадке, предварительно заклеив кончик картоном. С помощью хомутов закрепляют на пузырьковом уровне указку, а для облегчения регулировки направления луча под указку подкладывают кусочек резины.

Далее делают подставку:

  1. Один конец колышка или бруска затачивают для удобства закрепления в грунте.
  2. Прикручивают лист фанеры ко второму концу бруска саморезами, расположив строго перпендикулярно (это позволит сохранить точность измерений).
  3. Если предполагается ставить нивелир на твердые поверхности (например, на бетон), ко второму концу колышка тоже прикручивают лист фанеры.

Перед использованием нивелира подставку вбивают или ставят на землю, ее положение выравнивают пузырьковым уровнем (пузырек при этом стоит строго по центру). Указку включают, появившуюся точку на стене отмечают карандашом.

Подставку осторожно вращают по оси в горизонтальной плоскости до следующей пометки, после чего две точки соединяют между собой. Такой уровень удобнее всего применять для ровного монтажа электропроводки

Конструктивные особенности лазерных уровней

Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:

  • магнитный элемент;
  • штативная подставка;
  • специальные крепёжные ремни.

Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:

  • Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
  • Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
  • Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.

Основным недостатком таких универсальных приборов является их сравнительно высокая цена. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

  • штатив или ровное прочное основание для установки инструмента;
  • помещение с расстоянием между двумя стенами напротив около 5 метров.

Важно! При проверке необходимо помнить о выравнивании лазерного уровня при каждой смене положения вручную или в автоматическом режиме. Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности

Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В)

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В).

Рекомендуем: Как правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов.

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм.

Принцип работы

В корпусе прибора расположен светодиодный источник, который испускает луч лазера. За счет оптической отклоняющей системы он распределяется строго в одной плоскости, автоматически прорисовывает на встречной поверхности линию.

Положение светодиодного источника определенным образом ориентируется в пространстве относительно горизонта и вертикали местности. Этим создается стабильное расположение прорисованной линии.

В корпусе нивелира расположены источники питания и электронная схема, обеспечивающая:

  • управление лучом лазера;
  • контроль точности технических характеристик;
  • индикацию и сигнализацию аварийного режима.

Набор пользовательских функций у всех моделей сильно отличается.

Шаг 7: Калибровка

Для настройки лазерного уровня на маятнике есть регулировочный болт и винт, они меняют угол наклона маятника, смещая центр тяжести. Расстояние больше 20 м даст большой угол наклона. Для испытания своего уровня я сделал отметку на столбе в саду и визирную линию на столбе ворот с помощью водяного уровня.

Чтобы настроить лазерный уровень, я поднял его на линию отметки на воротном столбе и начал поворачивать, пока лазер не попал на столб в саду. Выстроить отметки в линию заняло какое-то время, отраженный сигнал лазера достаточно сильный.

Понемногу поворачивая регулировочный болт, я поднял лазер до уровня обеих меток. Лазер виден на расстоянии больше 20 м.

Снизу я прикрепил винт, чтобы иметь возможность устанавливать лазерный уровень, сделанный своими руками на треногу.

Шаг 3: Собираем рамку, лазерный маятник

Лазер будет закреплен на маятнике. В алюминиевом профиле квадратного сечения 19 мм нужно сделать сердечник из ДСП. Для того, чтобы сердцевина сидела как можно плотнее, ДСП можно забить молотком.

С помощью чертежного угольника отмечаем середину с двух сторон профиля, в этих местах потом просверлите отверстия. Также я добавил гайку для регулировочного болта. Гайку я вставил в небольшое отверстие, немного постучав молотком, сидит она на своем месте плотно.

Если вы хотите просверлить аналогичное отверстие на противоположной стороне профиля, сначала лучше просверлить направляющие отверстия с двух сторон, а затем рассверлить их сверлом большего диаметра, чтобы они были симметричными.

Способы изготовления уровня своими руками

Для изготовления уровня понадобится тренога, корпус, нивелирующее приспособление. Лазерные приборы с направленным лучом нужно купить или взять из старого модуля.

Увеличивают время работы приспособления подключением к внешнему питающему устройству. Для этого убирают батарейки, аккумуляторы, а контакты подсоединяют к источнику напряжения с показателем не меньше 4,5 В. Нормативное значение может меняться в зависимости от модели.

При покупке указки с лазерным лучом учитывают мощность. Оптимально приобретать устройство со световым пучком зеленого цвета, чтобы увеличить визуального восприятия, сделать его безопасным для зрения.

Из лазерной указки

Уровень из лазерной указки

Помимо прибора, понадобятся другие материалы и приспособления:

  • деревянный брусок толщиной и шириной по 2,5 см, длиной 50 см;
  • строительный шнурок из шелка, синтетики;
  • стержень из металла или дерева для опоры уровня;
  • электрическая дрель;
  • трубка по длине и сечению указки;
  • простой моторчик от детского автомобиля;
  • аккумулятор «крона»;
  • клеммная колодка;
  • выключатель;
  • зеркало от бытовой косметики.

В рейке с двух боков сверлят отверстия, одно из которых нужно для фиксации излучающего устройства, второе — для веревки. Лазер крепят на одном торце, а в отверстие второго продевают шнурок так, чтобы он свободно перемещался сквозь отвор.

Опорную палку берут из любого материала. Это может быть специализированный оцинкованный профиль, деревянная рейка, черенок, метлы, лопаты, граблей. Главным условием является возможность жесткой фиксации.

Из пенопласта и емкости с водой

Опорой для лазерного нивелира вполне может служить кусок пенопласта, помещенного в емкость с водой. Центр тяжести и выталкивающие силы сбалансируются, поэтому предмет будет находиться в равновесии. В водной среде пенопласт с указкой поворачивается в разные стороны, луч будет рисовать линию по всем вертикальным поверхностям помещения.

Понадобится:

  • лазерный прибор;
  • обрезок пенопласта;
  • изолента, пластилин для крепления;
  • сосуд, наполненный водой до краев.

Условием правильной работы является ровность верхней стороны пенопласта и жесткое крепление лазера на поверхности. Можно использовать кусок пенополистирола, он также будет показывать горизонталь при погружении в воду.

Крестовой уровень

Самодельный нивелир из старого жесткого диска

Такую самодельную разновидность применяют в разных ситуациях. Особенно хорошо метод работает при навеске мебели на стены, или в других случаях, когда нужно найти горизонталь и определить вертикальные линии. Таим методом легко проверить вертикальность при установке дверей, окон, штукатурных маяков, кладке стен из кирпича. Устройство заменяет собой привычный отвес.

Для изготовления модуля готовят предметы:

  • лазерные приборы (указки) 4 штуки;
  • штатив (можно от видеокамеры, фотоаппарата, старого нивелира или теодолита);
  • компакт-диски — 3 шт.;
  • привод от компьютера, плеера;
  • изолента, скотч или пластырь для фиксации.

Устройство с маятником

Собственноручно делают устройства, приближенные по характеристикам к заводским. К такой категории относят приборы с применением системы маятников. В этом случае нужна не лазерная указка, а модуль с лазером и призмами, которые проецируют линии по вертикали и горизонтали. Для движения потребуются четыре пальчиковых батарейки, которые садят в аналогичный отсек от детской игрушки.

Схема лазерного уровня с маятником:

  • находят маятник от старого джойстика, или берут другое подобное устройство;
  • лазерный прибор фиксируют на нижней части маятника, для этого просверливают отверстие по диаметру толщины модуля;
  • делают грузила для настройки прибора — в стволе маятника проделывают щели в горизонтальном и вертикальном направлении для монтажа резьбовых шпилек, на них накручиваю гайки.

Уровень на треноге

Сложным является создание правильной раздачи лазерного луча. Облегчают функцию с помощью установки модуля на штатив или треногу и крепления к нему. Между прибором и поверхностью устанавливают обрезок жесткого пенопласта или резины. Прокладку фиксируют резинками или хомутами. При отсутствии профессиональной треноги используют ручку от лопаты, метлы, ровный брусок, кусок трубы.

Изготовление лазерного уровня на треноге:

  • палку фиксируют к доске, плите ДСП вертикально, стараясь обеспечить устойчивость с помощью распорок;
  • угол между штангой и опорой контролируют плотничным угольником или строительным уровнем;
  • вверху штанги крепят кронштейн с указкой.

Заводской уровень или кустарная разработка

Если сравнивать уровень, изготовленный собственными руками и заводской нивелир, то по рабочим характеристикам, последний естественно обходит кустарный аналог. Преимущества, прежде всего, связаны с точностью и длиной линии. На этом они практически и исчерпываются. Самодельному прибору вполне по силам отметить на поверхности несколько точек. После чего оператору останется провести по ним линию.

Показатели уровней, выполненных из лазерных указок, превосходят водные аналоги. Само собой они лучше и точнее традиционного отвеса. Полученных параметров с избытком хватает для выполнения бытовых операций. При этом владелец экономит несколько тысяч рублей. К плюсам кустарных изделий, также относятся:

  • Высокая скорость работы оператора;
  • Сравнительно большая длина луча;
  • Функциональность и простота применения.

Лазерные указки универсальны. Их применяют для разметки настенной, напольной, потолочной поверхности. Лучи проецируются как по горизонтали, так и в вертикальной проекции. Способы изготовления уровней, представленный выше, обеспечивают широкий простор для маневра. В одном случае потребуется дрель и деревянные брусья, в другом старый привод от плеера, самый простой вариант предполагает указку, кусок пенопласта и бадью с водой.

Ответ на вопрос покупать или не покупать зависит от целей и объема работы. Если разметка ведется эпизодически, тратить лишние деньги не нужно. Если же прибор нужен для профессиональной деятельности, его лучше купить, тем более что на кону и реноме исполнителя.

Резюмируя, каждый человек может сделать лазерный уровень и в домашних условиях . Для этого потребуется указка, минимум компонентов и лишний час времени.
