Что нужно знать про мауэрлат?

Чаще всего используется сечение мауэрлата 250 х 250 мм, 100 х 100 мм — в мансардах сложной конфигурации, малых архитектурных формах. Существует множество вариантов фиксации бруса по периметру стен, прохождения стропил (висячие, наслонные), стропильных схем. Расчет мауэрлата не требуется в следующих случаях:

увеличенный шаг анкеров, которыми мауэрлат крепится к стенам;срубовая конструкция (мауэрлатом служит последний венец);упор бруса в выступ кирпичной кладки.

Схема крепления мауэрлата к стене из блоков.

Сечение в этих случаях принимается 150 х 150 мм либо 100 х 100 мм. Мауэрлат прямоугольного сечения (150 х 100 мм) позволяет регулировать линию контробрешетки, размещая ее в единой плоскости с плоскостью фронтона. Технология востребована при таких условиях, как:

двускатная крыша;ж/б перекрытия, сбивающие рядность кладки.

В стандартных условиях на мауэрлат действуют две силы: вертикальная сжимает волокна древесины под весом кровли, горизонтальная изгибает брус, вырывая его из плоскости стены.Оба усилия слишком незначительны для деревянных конструкций. Поэтому мауэрлат не рассчитывают, а назначают его сечение конструктивно.

На практике берут стандартные размеры мауэрлата для жилых зданий в пределах 250 х 250 мм, 100 х 100 мм, применяя схемы сочленения стропил с мауэрлатом без горизонтальных усилий.

Опорные реакции в горизонтальной плоскости возникают лишь при неподвижных опорах, даже при выборе наслонных стропил. С другой стороны, висячие стропила с затяжкой при подвижных опорах полностью исключают горизонтальную реакцию мауэрлата. Кроме того, шаг анкеров мауэрлата выбирается строителями чаще, чем требуется, поэтому расчет на изгиб не имеет смысла в 99%.

Варианты опирания стропильной ноги на мауэрлат.

Создатели пособий для строителей по деревянным конструкциям Филиппов, Мелер, Шишкин сходятся во мнении, что:

наслонные стропила можно запроектировать без передачи на стены распорных усилий;стропилами наслонного типа можно вызвать распорные усилия в стенах коттеджа.

В первом случае мауэрлат не требует жесткого крепления, крыша при этом должна иметь симметричные скаты, простую конструкцию. В этом случае толщину мауэрлата выбирают произвольно, она не имеет никакого конструктивного значения. Во втором варианте стропильная система распирает саму себя, обеспечивая жесткость, прочность конструкции при несимметричных скатах, сложной их конфигурации, неравномерных нагрузках малоэтажных зданий.

Устройство мауэрлата ↑

ustanovka-1
ustanovka-2
ustanovka-3
ustanovka-4

Установка мауэрлата отличается по технологии закрепления к стенам:

• кладка из кирпичей. Конструкцию фиксируют к деревянным брускам, вмурованным в стену на 2–3 ряда ниже ее верхнего края. Для закрепления используют скобы.
• ячеистых блоков. В этом случае под крышей потребуется прежде залить железобетонный армпояс. При этом в заливку закладывают резьбовые шпильки Ø 1,2–1,4 см с минимальным шагом 150 –200 см. В заготовках под шпильки просверливают отверстия и притягивают брусья мурлата к стене, используя гайки и шайбы.
• при возведении стен из кирпича шпильки можно вмуровывать сразу в кладку. Достаточно глубины в три ряда. Расходы можно сократить, если заменить шпильки простой арматурой и приварить гайки.
• в кладку из кирпичей, сохранив тот же отступ от верха стены в три ряда, вкладывают 3 или 4-миллиметровую стальную проволоку. Ее концы выводят как наружу, так и вовнутрь. Их длины должно хватить на обвязку брусьев мурлата.

Совет
Нередко при устройстве мурлата требуется сращивать брусья. Для этого выполняют их зарезку в полдерева и скрепляют либо при помощи болтов, либо используя гвозди.

Посмотрите, как на практике осуществляют устройство мауэрлата видео.

https://youtube.com/watch?v=4rJr_c0NZeM%3F

2022 stylekrov.ru

Советы

1. Совет 1. Монтаж мауэрлата удобнее производить вдвоём, – объясняется весом изделия и его габаритами, а также тем, что при выполнении замеров, придётся очень много перемещаться от одного края конструкции к другому.
2. Совет 2. Если вы никогда не выполняли такую работу, то лучше пригласить специалиста хотя бы для получения консультаций.
3. Совет 3. При выставке по горизонту балки, можно предварительно на стене прочертить горизонтальную линию – это облегчит визуальный контроль.
4. Совет 4. При выборе материала и его доставке сторонними силами, будьте внимательны при его приёмке, – по независящим от вас причинам, выбранный вами материал могут поменять на другой. Отсюда следует рекомендация, – если есть возможность, то лучше сопроводить его самостоятельно.
5. Совет 5. В качестве антисептика целесообразно применять комбинированное средство, – биозащита вкупе с противопожарной пропиткой.

Что влияет на геометрические параметры?

В большинстве случаев оптимальным вариантом для изготовления является деревянный брус, с которым практичнее работать, по сравнению с бревнами. Прямоугольная форма сечения бруса облегчает установку, благодаря чему он более устойчив и удобен при монтаже.

Учитывая особую функцию, которая отведена мауэрлату, сечение мауэрлата определяется с особой скрупулезностью и зависит от следующих моментов:

• геометрических размеров возводимого здания;
• конструкции кровли, включающей применяемый для покрытия и изготовления стропил материал;
• особенностей климатического пояса, где производится строительство;
• наличия мансардной постройки, увеличивающей нагрузку на контур.

Главным фактором, влияющим на размер опорной рамы, является конструкция крыши, которая выполняется:

• Классической формы, имеющей от одного до четырех скатов.
• Пирамидального очертания со шпилеобразным возвышением.
• Складчатого типа.
• Плоского вида.
• Сферической или шатровой формы.
• Крестообразной, ломаной конфигурации.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью

Сечение мауэрлата выбирается с учетом конфигурации, особенностей кровли, а также ее массы. Наиболее часто применяются классические размеры, выраженные в миллиметрах, предназначенные для следующих типов строений:

• малых архитектурных форм – 100 х 100;
• двускатных крыш – 100 х 150;
• усиленных конструкций – 150 х 150;
• сложных мансардных построек жилых зданий – 250 х 250.

Способы крепления мауэрлата к стене

Крепление бруса к стене дома должно быть максимально прочным и неподвижным. Существует несколько основных способов крепления мауэрлата к несущей стене:

• крепление с помощью стальной проволоки;
• крепление с помощью анкеров, вмурованных в армопояс под мауэрлат;
• крепление с помощью шпилек, вмурованных в кладку.

Рассмотрим эти способы по порядку.

В процессе кладки, за три-четыре ряда до верха стены, между кирпичами продевают сложенную в несколько раз стальную проволоку так, чтобы середина находилась внизу под кирпичами, а концы свободно выходили наружу. Длина берется с таким запасом, чтобы хватило продеть проволоку сквозь брус и затянуть (скрутить). Количество таких обвязок строго не регламентировано, однако их не должно быть меньше, чем стропил.

Мауэрлат притягивают к стене стальной проволокой

В случае, если на стене сооружают армопояс, крепежные элементы для мауэрлата следует заложить заранее. Вообще сооружение армопояса — весьма полезное решение, так как он значительно укрепляет коробку здания, выравнивает верхний венец стен по горизонтали и является важным элементом жесткости конструкции.

Крепление мауэрлата к газобетону выполняется только через армопояс, так как сами блоки слишком мягкие и не предполагают монтаж анкерных или каких-либо других креплений.

Самый удобный способ устройства армопояса на газобетоне — это использование U-образных блоков, которые устанавливают так, чтобы образовался непрерывный желоб по всему периметру внешних стен сооружения. На угловых блоках делают пропил таким образом, чтобы желоб не прерывался, и не было промежутков в его стенках.

Далее собирают арматурный каркас (чаще всего используют арматуру толщиной 12 мм, связанную поперечными перемычками толщиной 6 мм), который закладывают в желоб и заливают бетоном. Заливать бетон следует вкруговую за один заход, чтобы конструкция получилась монолитной.

Вернемся к анкерам. На этапе, когда армопояс установлен в желоб или опалубку, к нему привязывают анкера с резьбой вязальной проволокой. Следует помнить, что анкера должны быть выставлены по линии максимально ровно.

Шпильки устанавливают в линию по шнурку и привязывают к каркасу

Также важно выставить их как можно ближе к вертикальному положению, перпендикулярному горизонтальной плоскости. Армопояс удобно заливать в U-блоки. Армопояс удобно заливать в U-блоки

Армопояс удобно заливать в U-блоки

Каркас для армопояса собирают из арматуры на 12 и укладывают в опалубку по всей длине армопояса.

Количество анкерных креплений не должно быть меньше количества стропил. Также необходимо заранее продумать места расположения анкеров, чтобы они не совпадали с местами крепления стропильных ног.

Укладка каркаса

Когда бетон застывает, анкерные болты оказываются намертво вмурованными в пояс и привязанными к арматурному каркасу железобетонной конструкции, что является максимально прочным и жестким креплением из всех возможных. Впоследствии мауэрлат просто надевается на шпильки заранее просверленными отверстиями и притягивается к стене двумя гайками с шайбой.

Также иногда вместо армопояса в стене устраивают т.н. монолитные подушки или пробки. Длина таких подушек не превышает 400 мм и чаще всего делается в кирпичных стенах. Это как бы «ямы» в кладке, которые также содержат металлоконструкцию (решетку) из прутка или тонкой арматуры, к которой привязывают анкер и заливают бетоном.

Для легких крыш и домов небольших размеров, когда на кровлю не предполагается воздействие значительных усилий и нагрузок, для крепления мауэрлата используют вмурованные в кладку шпильки. Эти шпильки представляют собой Г-образные металлические болты или болты, приваренные к металлическому квадрату 50×50 мм (размер может колебаться).

Шпильки вмуровывают в процессе кладки стен

В процессе возведения стены шпильки вмуровывают в кладку за несколько рядов до верхнего края, с расчетом длины, которой хватит на толщу бруса и контргайку. Далее технология напоминает анкера: когда кладка застывает, на шпильки надевают брус и притягивают его гайками. На самом деле существуют и другие способы крепления, но на них мы подробно останавливаться не будем. Трех перечисленных способов вполне достаточно, чтобы крепко и надежно закрепить мауэрлат на стене дома.

Варианты крепления стропильной системы

Как и говорилось выше, основная задача установки мауэрлата это распределение нагрузки

Поэтому также нужно уделять особое внимание креплениям стропил, они же передают нагрузку на него. От этого зависит, не произойдёт ли смещения и проседания кровли со временем

А произойти это может в том случае, если одна из стропильных ног будет создавать более сильную нагрузку, чем рядом стоящая

А произойти это может в том случае, если одна из стропильных ног будет создавать более сильную нагрузку, чем рядом стоящая.

Существуют два метода привязки стропил к брусу:

Жёсткая. При использовании этого метода исключаются любые возможные смещения стропил, сгибы или сдвиги. Для более стабильной установки используется подшивной брусок, который не даст возможности двигаться стропильной ноге. А металлические уголки исключат сдвигание стропил по горизонтали. В большинстве случаев для стропил используют обычные деревянные доски, но их минус в том, что они впитывают влагу и быстро набухают

Очень важно закрепить их на мауэрлате для предотвращения образования распорной силы, которая может снизить период службы и надёжность конструкции. Для этого седло выреза на конце стропильной ноги упирается в мауэрлат и крепко закрепляется гвоздями, забитыми под угол

Вырезы на стропилах должны быть строго одинаковыми, и не превышать одну третью ширины стропил. Скользящая

Это крепление применяется, если основной сруб здания изготавливался из сруба или бруса, которые в первое время после укладки дают осадку из-за высыхания материала стен. Мауэрлат в этом случае уже не используется, его роль выполняет верхний венец стены. Для компенсации движения сруба без вреда для кровли применяют скользящие уголки, которые позволяют изменять высоту крепления стропильной ноги. А также этот вид крепления называют шарнирным. В зависимости от типа материала для стен, все они имеют различный коэффициент усадки. Меньше всего проседает клеёный брус, а больше всего свежее оцилиндрованное бревно, которое в процессе сушки может потерять до 15% высоты, что ещё больше перекосит кровельную систему. Перекос кровли может случаться и в момент эксплуатации здания, например, в период высокой влажности, при длительных дождях древесина сильно набухает, а в зимний период теряет большую часть влаги. При этом различные части стен и сторон в зависимости от расположения имеют разный коэффициент усадки. За весь период технические и габаритные параметры сруба постоянно меняются. И внутренние стены не являются исключением, особенно в зимнее время, когда фиксируется большой перепад температур.

Вырезы на стропилах должны быть строго одинаковыми, и не превышать одну третью ширины стропил. Скользящая. Это крепление применяется, если основной сруб здания изготавливался из сруба или бруса, которые в первое время после укладки дают осадку из-за высыхания материала стен. Мауэрлат в этом случае уже не используется, его роль выполняет верхний венец стены. Для компенсации движения сруба без вреда для кровли применяют скользящие уголки, которые позволяют изменять высоту крепления стропильной ноги. А также этот вид крепления называют шарнирным. В зависимости от типа материала для стен, все они имеют различный коэффициент усадки. Меньше всего проседает клеёный брус, а больше всего свежее оцилиндрованное бревно, которое в процессе сушки может потерять до 15% высоты, что ещё больше перекосит кровельную систему. Перекос кровли может случаться и в момент эксплуатации здания, например, в период высокой влажности, при длительных дождях древесина сильно набухает, а в зимний период теряет большую часть влаги. При этом различные части стен и сторон в зависимости от расположения имеют разный коэффициент усадки. За весь период технические и габаритные параметры сруба постоянно меняются. И внутренние стены не являются исключением, особенно в зимнее время, когда фиксируется большой перепад температур.

Сечение и крепеж мауэрлата в ГОСТ не определены

Чтобы определиться с параметрами или проверить, достаточно ли выбранного сечения для ваших целей, можно обратиться к стандартам, определяющим размеры пиломатериалов из разных пород дерева для сфер народного хозяйствования. Однако, допуски для мауэрлата в ГОСТ не определены, использовать можно любые, исходя из опыта строительства.

Иными словами выбор сечения, древесины и крепления осуществляется из практических соображений, месторасположения дома, а также другого сырья, например, доски для обрешетки. Если в вашем регионе относительно низкая ветровая нагрузка, где нет требований к прочности на разрыв можно полагаться на естественную жесткость и крепить раму без замка. Именно так выполняют работы многие строительные бригады.

Гидроизоляция под мауэрлат

Если предполагается довольно тяжелая мансардная конструкция, обшитая доской с утеплением, крепить надежно поможет укладка арматурного пояса под 5 рядами кирпича и фиксация бруса рельсовыми анкерными болтами. Рекомендуется для больших домов твердая древесина высшего сорта типа 200*200. Такая конструкция используется в регионах, где частые порывистые ветры, применима в горных и северных районах.

Требования к мауэрлату

Выполнять мауэрлат следует из такого же материала, как и всю стропильную систему. Это значит, что в случае стропил из дерева и основание для них должно быть деревянным, а если кровля монтируется из металла, то лучшим вариантном для мауэрлата будет двутавр либо швеллер. Стоит сказать, что довольно часто в каркасном строительстве не используется отдельная балка для крепления стропил, в этом случае функции мауэрлата принимает на себе верхний венец стены, который обвязывается с 2-4 нижерасположенными бревнами. Так как кровля сама по себе имеет большой вес, то мауэрлатная балка не должна быть слишком большой, но со своими задачами она должна справляться в течении долгих лет. Опытным путем установлено, что оптимальным решением будет использование бруса с квадратным сечением со значением 10 или 15 см, а также с прямоугольным —  10х15 см или, 15х8 см, читайте подробнее про размеры мауэрлата. Круглые бревна использовать не целесообразно, так как они не дадут максимально прочного сцепления и придется приложить много усилий для выравнивания нижней части. Если все-таки принято решение монтировать мауэрлат из бревна, то стоит выбирать изделие с диаметром в 18 см.

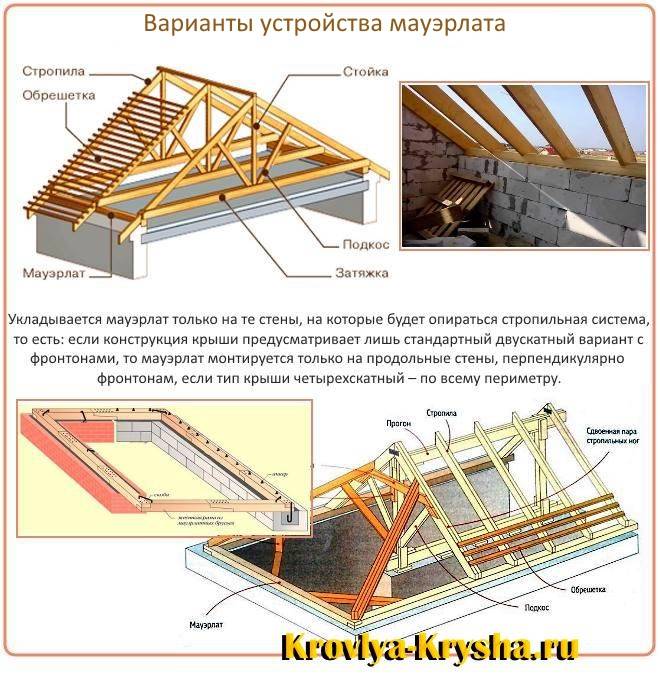

Как правило, укладка мауэрлата производится сплошным рядом вдоль стен. Однако, в том случае, если стропила устанавливаются с шагом в 150 см, допускается монтаж основания сегментами, то есть под каждую из ног

Кроме того, важно брать во внимание способ установки стропильной системы, полезно знать: способы крепления стропил к мауэрлату. Принято различать два варианта:

скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает; монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик

скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает; монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик. скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает; монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик

скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает; монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик. Не стоит забывать об обработке деревянных поверхностей защитными средствами от огня, влаги и жучков

Кроме того, использовать необходимо только качественные балки, высушенные правильным образом. Что касается вопроса, как крепить мауэрлат, то ответ зависит от материала изготовления стен дома. Например, для строений из бетона не предусматривается дополнительная балка, так как такие стены способны выдерживать довольно высокие нагрузки

Не стоит забывать об обработке деревянных поверхностей защитными средствами от огня, влаги и жучков. Кроме того, использовать необходимо только качественные балки, высушенные правильным образом. Что касается вопроса, как крепить мауэрлат, то ответ зависит от материала изготовления стен дома. Например, для строений из бетона не предусматривается дополнительная балка, так как такие стены способны выдерживать довольно высокие нагрузки

В деревянной постройке верхний венец будет выполнять функцию мауэрлата, конечно, важно его укрепить и тогда стены отлично справятся с оказываемым на них давлением. Для щитовых построек также не требуется мауэрлатная балка, так как не предполагается устройство тяжелой кровли

Однако, что касается кирпичных домов или строений из газобетонных блоков, то здесь имеется несколько способов монтажа мауэрлата

Однако, что касается кирпичных домов или строений из газобетонных блоков, то здесь имеется несколько способов монтажа мауэрлата.

О важности мауэрлата

Перед тем как переходить к рассмотрению способов крепления крыши к стенам из газобетона, хотелось бы несколько слов сказать о самом мауэрлате. Начнем с того, что это одна из самых важных деталей конструкции дома. Потому что по своей функциональной нагрузке его можно сравнить с ленточным фундаментом. Только на мауэрлат действуют нагрузки кровельной конструкции.

А нагрузки от крыши, надо сказать, немалые. При этом действуют они не вертикально, а горизонтально, то есть перпендикулярно плоскости стен. Последние в этом случае работают на изгиб, что для вертикально расположенных конструкций очень опасно. По сути, крыша дома действует на его же стены разрушающе.

Стропильная система создает перпендикулярную нагрузку на стены дома Источник domo-stroi.com

Но это еще не все. Стропильная система, состоящая из стропильных ног — это конструкция, которая действует на стены постройки точечными нагрузками. А для конструкций, собранных из штучного стенового материала, к которому относятся и газосиликатные блоки, это действие точечного разрушительного действия. Так вот мауэрлат эти нагрузки равномерно распределяет по всей длине стен, уменьшая их в каждой точке по отдельности.

И третье положительное качество мауэрлата – упрощение процесса соединения стропильных ног со стенами здания. Сложно было бы крепить каждую стропилу к стене. Намного легче это сделать, когда соединяются между собой два деревянных элемента. При этом открывается достаточно большое количество вариантов крепежа от традиционных «глухих» с применением гвоздей и саморезов, до подвижных, в которых применяют современные крепежные изделия.

Обычно в качестве мауэрлата используют брус с минимальным сечением 100х100 мм. Но среди строителей бытуем негласное мнение, что высота используемого бруса не должна быть меньше двух толщин стропильных ног. Что касается ширина, то оптимальный вариант – это толщина стены, на которую мауэрлат монтируется, минус 5 см. То есть главная задача – не допустить, чтобы на мауэрлат действовали природные нагрузки, как с внешней, так и с внутренней стороны.

Брус разных размеров для мауэрлата Источник azbykalesa.ru

Так как мауэрлат подвергается достаточно серьезным нагрузкам, то для него выбирают брус первого сорта с пониженным коэффициентом влажности. Опытные мастера рекомендуют для мауэрлата применять брусы из лиственных пород древесины. Но найти такой материал сегодня непросто, поэтому чаще используют сосну.

Если стропильная система изготавливается из металлических ферм, то вместо древесины для мауэрлата можно выбрать стальной профиль, обычно швеллер или двутавр. В частном домостроение металлические профили применяют редко. Это скорее исключение, чем правило. Предпочтение все же отдают древесине.

Пояснения к монтажу

Технологические пояснения к монтажу опорной части крыши состоят из:

• соединения мауэрлата;
• крепление стропил к мауэрлату;
• размеры балки, толщина, сечение;
• армопояс под силовую опору.

Соединение мауэрлата

Соединение, а, точнее, крепление балок к стене осуществляется несколькими способами:

1. Установка на резьбовые шпильки. Это способ также подразделяется на несколько подвидов:

   Вариант 1. В свежий бетон, в процессе устройства стяжки на верхнем срезе стены, замуровываются металлические стержни с нанесённой резьбой (резьбовые шпильки). Далее, они пропускаются через выполненные в силовом каркасе отверстия, закрепляются гайкой. Разновидность этого способа – установка шпилек в процессе выкладки последних верхних рядов стены из кирпича.

Вариант 2. В жёсткой основе стены выполняются отверстия, в которые вбиваются пластиковые дюбели, – пробки. В них вкручивается резьбовая шпилька, причём нижняя часть резьбы выполнена с широким шагом, как у саморезов по дереву. Дальнейшие шаги – по варианту

Монтаж посредством анкеров. Установка деревянного изделия осуществляется на рамные анкера или болты, – для этого отверстия выполняются заодно, сквозь балку и стену одновременно.

Фиксация посредством скоб. Крепление каркаса осуществляется металлическими скобами, выполненными в виде растянутой по ширине заглавной буквы «П». Одна острая часть вбивается в предварительно замурованный при кладке стены, деревянный брусок, другая – в мауэрлат.

Крепление проволокой. Балка фиксируется к стене проволокой, предварительно вмонтированной в армопояс или кладку стены.

Метод расклинивания. Один из наиболее простых недорогих методов. Сквозь выполненные отверстия в силовой конструкции и стене забивается арматура того же диаметра. Далее, между арматурой и деревянной балкой вбивается металлический клин, или, например, можно вкрутить с противоположных сторон два самореза диаметром 4…6 мм. Глубина отверстия в стене должна быть равна и или быть больше на 25…50% толщины бруса. Метод подходит для небольших домов, размерами по сечению не более 10 х 10 метров.

Крепление стропил

При соединении деревянных деталей больших размеров, следует помнить, что древесина от воздействия перепадов температуры и влажности меняет свои поперечные и линейные размеры, – «дышит».

Отсюда произошло два основных вида соединения стропил:

1. «Жёсткое», предполагает прочную взаимосвязь соединённых деталей с ограничением перемещения в нескольких плоскостях. Выполняется двумя способами:
   • применением подшивного бруска с фиксацией металлическими уголками;
   • созданием на стропиле опорного «седла», с дальнейшей фиксацией гвоздями, проволокой или скобами.
2. Скользящая фиксация, допускает движение в двух плоскостях. В последнее время наиболее распространены способы:
   • Вариант 1. Выполнение запила с последующей установкой на мауэрлат. Закрепление осуществляется гвоздями либо скобами, либо посредством крепёжных пластин.
   • Вариант 2. Протягивание стропил за пределы стены с фиксацией единичными пластинами.
   • Вариант 3. Крепёж производится металлическим крепежом под общим просторечным названием «салазки», – обеспечивает надёжную связь «балка – стропила» и придаёт свободу перемещения.

Закрепляем стропила: все популярные способы

Т.к

главная задача мауэралата распределить нагрузки от кровли, обязательно уделите особое внимание креплению к нему стропил. Дело в том, что от этого зависит то, не поведет ли со временем крышу, не станет ли она проседать или создавать более сильные нагрузки на одну из стен. Это серьезно!

Это серьезно!

Существуют две технологии привязки стропил к мауэрлату:

• Жесткая. Здесь полностью исключаются любые смещения стропильной ноги, изгибы или сдвиги. Для стабильности применяется подшивной брусок, который не дает скользить стропильной ноге. А металлические уголки не дают стропилам двигаться в стороны.
• Скользящая. Такое крепление необходимо, если дом строился из бревна или бруса, которые со временем заметно оседают. И сам мауэрлат здесь обычно не используется – только верхний венец сруба. Если применить жесткую систему крепления стропил, то уже на следующий год крыша потеряет до 50% своей прочности – ее просто поведет.

А теперь обо всем более подробно.

Главная задача жесткого крепления – полностью исключить возможность смещения стропил в любую сторону. Здесь седло выреза на стропиле упирают в мауэрлат и крепко фиксируют гвоздями, забитыми под угол

Но крайне важно, чтобы все такие вырезы на стропилах были одинаковыми, по одному шаблону и не больше 1/3 ширины стропила

Второй способ – одинарное крепление специальной крепежной пластиной. Дополнительно под стропило в некоторых случаях подшивают метровый брус, который еще и служит упором, а крепление выполняется металлическим уголком.

Скользящее крепление еще называют шарнирным, и неспроста. Имейте ввиду, что разные деревянные дома дают усадку по-разному. Так, меньше всего проседает со временем клееный брус, а больше всего – свежий сруб, который всего за год опускается до 15%! Причем сама усадка всегда происходит неравномерно, что еще больше оказывает влияния на перекос всей стропильной системы – если вы не установили скользящее крепление.

Перекос крыш случается также в процессе самой эксплуатации дома. Так, в продолжительные дожди древесина сильно разбухает, а зимой теряет большой процент влаги и заметно усыхает. Причем совершенно по-разному оседают:

• южная и северная сторона;
• сторона, на которую постоянно идет влажный речной или морской воздух, и более сухая;
• обдуваемая ветрами сторона и та, перед которой есть хозпострока;
• скрытая от солнца деревом и открытая.

За все это время геометрические параметры сруба постоянно меняются. Причем меняет свои параметры даже центральная стена дома, на которую опираются стойки и балки стропильной системы. Особенно в период зимнего отопления, когда она заметно усыхает. Поэтому, если стропила на мауэрлате или верхнем венце сруба закрепить жестко, то зимой снеговая нагрузка заставит стропильную систему выгнуться.

А потому узлу необходимо быть немного свободным, для чего вам понадобится такой крепежный элемент, как «салазка» или «скользячка», как его любят называть в народе. Это особая деталь из металла, похожая на петлю. При естественном изменении геометрии сруба она смещается по направляющей, и стропила немного оседают без какого-либо вреда для всей системы.

Вот более подробно о самом процессе:

К слову, некоторые кровельщики и до сегодняшнего времени выполняют скользящий угол более традиционными способами. Для этого в стропильной ноге они делают запил, ставят балку срезом на верхний венец и закрепляют такими способами:

• Скобами.
• Скрещивающимися гвоздями в мауэрлате.
• Одним вертикально забитым гвоздем.
• Стильными фиксирующими пластинами.

Также в качестве неплохой альтернативы современной скользящей опоры используйте прочную кованную проволоку, скрученную в два раза (мы говорили о ней в пункте о креплении мауэрлата к стене). Она отлично работает на растяжение и дает определенную степень свободы всем элементам конструкции крыши.

Как видите, со всем можно разобраться!
