Сферы применения угловой шлифовальной машины
На первый взгляд, данное «приложение» может показаться совершенно лишним, так как имеет весьма ограниченный функционал. Но так ли это? Вашему вниманию предлагаются способы использования УШМ с патроном.
- Сверление в труднодоступных местах возможно благодаря угловому редуктору шлифовальной машины. Для УШМ в комплекте с патроном требуется намного меньше рабочего пространства, в сравнении с дрелью.
- При наличии регулятора оборотов в патрон можно закрепить биту от шуруповерта, что также позволит добраться до труднодоступных мест.
- Зажав в патрон держатель торцевых ключей – получим неплохой гайковерт. Регулятор оборотов – обязателен.
- Если закрепить в патроне абразивную шарошку, можно производить зачистку в труднодоступных местах. Примечательно, что работать это приспособление будет намного эффективней, нежели на простой дрели. В этом случае все решают высокие обороты, устройство можно использовать без регулятора оборотов.
- Если закрепить гибкий рукав с цангой под граверные фрезы – получим мощную бормашину. Крепить граверные насадки можно непосредственно в патроне, без использования гибкого удлинителя.
- Еще патрон можно использовать для фиксации деревообрабатывающей обкаточной фрезы. Тут несколько вариантов: а) можно дополнительно изготовить подвижную опорную плиту – в результате получим полноценный ручной обкаточный станок; б) вдобавок к вышеуказанным усовершенствованиям, можно жестко закрепить болгарку патроном вверх – получится стационарный фрезер. 10 тыс. об/мин – оптимальный показатель для фрезерного станка.
- Зажав алмазную фрезу, можно обрабатывать камень, но тогда однозначно понадобится регулировка оборотов.
Перечисленные варианты использования – далеко не предел. Тут на первое место выходит смекалка мастера. Но, как видим, для данной компоновки весьма полезен регулятор оборотов. Зачастую регуляторы, установленные на угловые шлифовальные машины, на низких оборотах не обеспечивают устойчивой работы электроинструмента. Целесообразно приобрести универсальный регулятор (диммер), совмещенный с питающей розеткой. Тем более что данный девайс не отличается высокой ценой. Для тех, кто дружит с паяльником и имеет базисные знания в электронике, существует множество простых и оригинальных схем. Порой самоделки по своим показателям намного превосходят изделия из Поднебесной.
i2life.ru
Всем доброго времени суток. Сегодня покажу вам несколько идей, что можно сделать из старой болгарки. Любой мастер или просто кто выполняет домашние мужские дела сам, сталкивался с таким – болгарка вышла из строя по каким то причинам, не может выполнять функции углошлифовальной машинки. По сути сломаться может либо редуктор, либо электромотор. Рассмотрим первый случай когда вышел из строя редуктор, но мотор исправен.
1- Сделаем из болгарки гравер своими руками. Все что нужно, разобрать редуктор и отрезать все, что уже не понадобится. В конечном итоге должно получиться что нить на подобие вот этого.
Далее покупаем цанговый патрон ER11 и водружаем его на вал болгарки, предварительно сняв шестерню которая вращала редуктор.
Должна получится вот такая конструкция. В итоге получилась довольно мощная гравировальная машинка, учитывая, что мощность болгарки редко когда ниже 500вт, а продаваемые в магазинах граверы в основном от 130 до 200 вт.

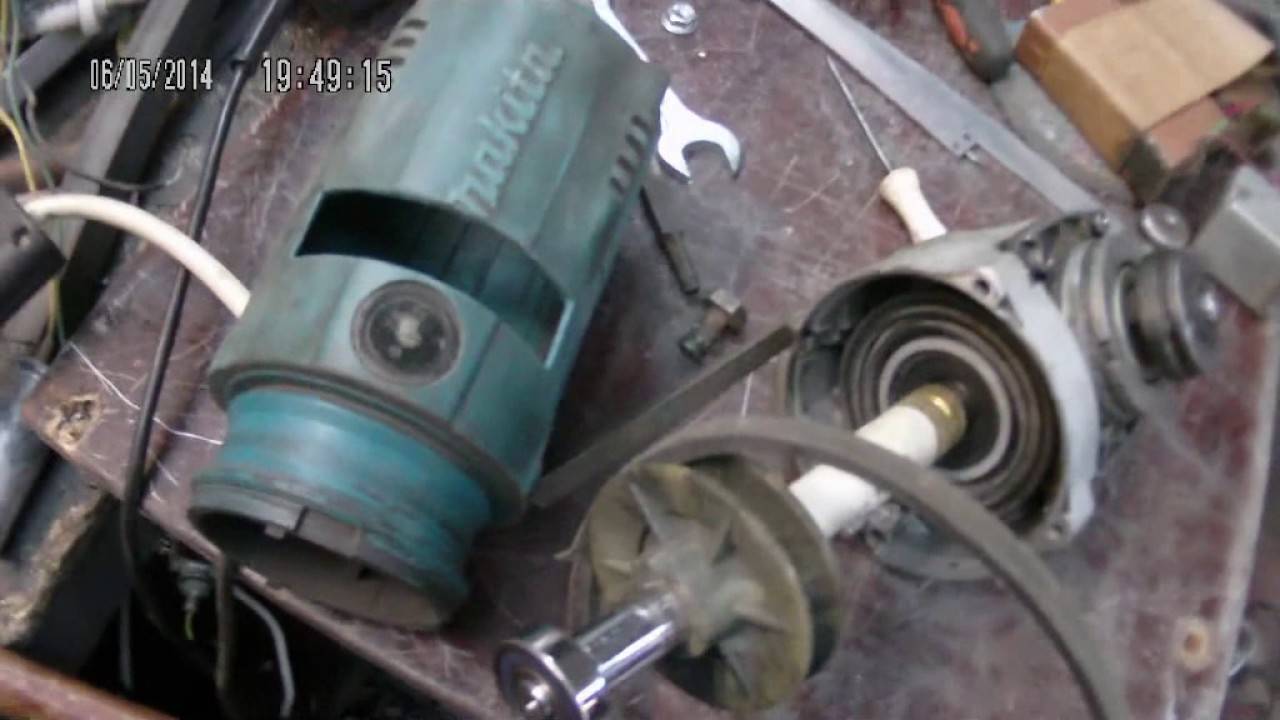

2-теперь, все же рассмотрим такой случай, что УШМ не вышла из строя, а просто стала не нужна, либо у редуктора появился большой люфт и пилить ей стало невозможно. Сделаем из нее для начала гравер. На этот раз нужно будет докупить гибкий вал в ближайшем магазине электротехники. Стоят они не дорого. Вот как он выглядит.
Следующий этап будет сложно описать в двух словах, по этому просто скажу, что нужно будет совместить его и болгарку с помощью небольших ухищрений, так как форма болгарок разная – нету какого то определенного метода. Возможно, потребуется сварочный аппарат. Возможно сможете это сделать с помощью эпоксидной смолы. Отлив нужные детали для закрепления гибкого вала.

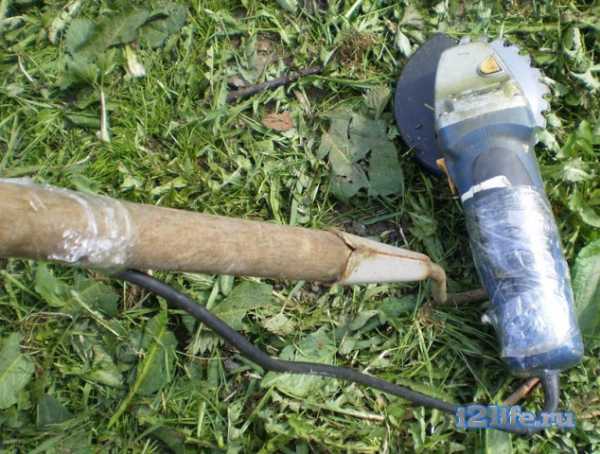

3-Что можно еще сделать из болгарки это электротриммер! Все что нам понадобится – диск по дереву, тяпка и немного скотча. Закрепляем диск в УШМ, далее крепим ее на тяпке – чтоб не болталась с помощью скотча. Все!! Готово!! Вот что примерно должно получиться.
4-Следующая идея, можно соорудить токарный станок по дереву. Все, что нам понадобится купить – это патрон от дрели, остальные детали наверняка лежат грузом в гараже или дома. На данном снимке, конструкция из металла и для ее сооружения потребуется много времени. Советую сделать то же самое но из дерева. Выйдет дешевле и легче.
5-Сделать из болгарки – отрезной станок. Все что понадобится пара досок, дверной шарнир и саморезы. Вот, что должно получиться. Подробнее про это можно посмотреть вот в этой – Статье
i2life.ru
Разборка болгарки и её подготовка к дальнейшим работам
На первый взгляд угловая шлифовальная машина представляла жалкое зрелище. Период, проведённый в не слишком сухом гараже, естественно, благоприятно на ней не сказался. Но свободного времени у меня хватало, а потому было решено разобрать УШМ и проверить необходимые узлы агрегата.
Первым делом предстояло открутить заднюю крышку и отсоединить провода питания электродвигателя болгарки. Здесь ничего сложного нет, достаточно вывернуть 4 винта и перекусить жилы.
Задняя крышка снимается очень легко
Далее были выкручены винты, фиксирующие редуктор на корпусе электродвигателя болгарки, после чего он был полностью снят вместе с якорем. Именно его обмотка и сгорела в своё время. Сам статор в пластмассовом корпусе был отложен до лучших времён в ожидании новой переделки (возможно, что снова на пару лет).
Можно увидеть, что якорь уже никуда не годится
Теперь предстояло разобрать редуктор, открутив верхнюю часть. Вот здесь с фиксирующими винтами пришлось помучиться – от времени они прикипели. На помощь пришло классическое средство – «WD-40». Оно прекрасно отъедает ржавчину.
Внутри редуктора даже ещё оставалась смазка

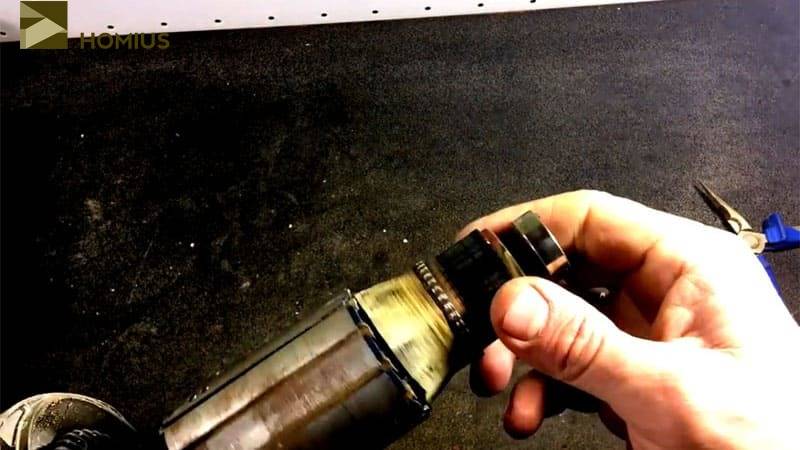

А вот для того, чтобы открутить центральный болт, который фиксирует малую шестерню редуктора на якоре, были приложены определённые усилия. Если кто-то из вас соберётся выполнить такую переделку, советую запастись качественными торцевыми ключами. Рожковый просто сорвёт грани болта, после чего отвернуть его будет значительно сложнее.
Шестерня с якоря откручивается с большим трудом
На этом этапе имеет смысл удалить старую смазку из редуктора. При сборке можно будет заполнить его свежим солидолом или литолом.
Особенности конструкции инструмента
Фирма Интерскол является российским лидером по разработке, производству и продаже различного электроинструмента, признанным мировыми производителями. Продукцию Интерскол отличают эргономичность, простота и удобство в обслуживании, экологичность, повышенная мощность. Болгарки Интерскол классифицируются по диаметру диска: 115,125,150,180,230. В среде любителей мастерить своими руками особой популярность пользуются болгарки Интерскол двух классов: с диаметром диска 125 мм и 230 мм. В представленных классах выпускается несколько моделей, различаемых по мощности. В классе 125 мм выпускается 4 (четыре) модели Интерскол: УШМ 125/900, УШМ 125/1000, УШМ 125/1100Э, УШМ 125/1400ЭЛ. В классе 230 мм производится 10 (десять) моделей Интерскол, отличающихся друг от друга по мощности. Болгарки Интерскол класса 230 выпускаются мощностью, превышающей 2000 Вт.
Расшифровывается маркировка Интерскол УШМ 230/2300: угловая шлифовальная машина с максимальным диаметром круга 230 мм, мощностью 2300 Вт.
У болгарок Интерскол ушм 125 ведомые шестерни на шпинделе крепятся за счет шпоночного соединения. Болгарки Интерскол УШМ 125 собраны в одном корпусе, служащем ручкой.
У болгарок Интерскол УШМ 230 сзади корпуса имеется удобная задняя ручка. Это мощные профессиональные машины с двуручной конструкцией. У углошлифовальных машин этого класса ведомые шестеренки запрессовываются на вал шпинделя.
В предлагаемой инструкции по ремонту мы будем рассматривать схемы двух классов болгарок Интерскол: УШМ 125, УШМ 230.
Отрезной станок / стойка из болгарки
Отрезные дисковые станки очень нередко используются в сфере обработки металла, машиностроении, на производстве мебели, в деревообрабатывающем секторе. Это оборудование подходит и для домашнего хозяйства – оно употребляется как очень удачный инструмент, чтоб делать разные работы в гараже и мастерской.
На отрезном станке комфортно делать самого различного рода задачки: делить металлопрофиль на отрезки подходящей длины; раскраивать листовой металл; делать однотипные заготовки в большенном количестве за куцее время; резать глиняную плитку; разрезать детали под хоть каким углом, получать пропилы подходящей длины и глубины.
Как правильно изготовить станок из болгарки?
Рассмотрим поэтапно процесс изготовления одного из удачных экземпляров. Конструкция довольно сложная с технической точки зрения, но при этом универсальность и функциональные возможности превосходят характеристики фабричных экземпляров.
Особенностью конструкции является возможность регулировки вылета болгарки по направляющей. Для этого используется пара старых амортизаторов от автомобиля.
Поскольку использовать амортизаторы в качестве несущей конструкции нельзя (слишком тонкие стенки), изготавливаются прочные кронштейны из подходящей трубы.
Все заготовки приобретены на пункте приема металлолома, то есть практически бесплатно.

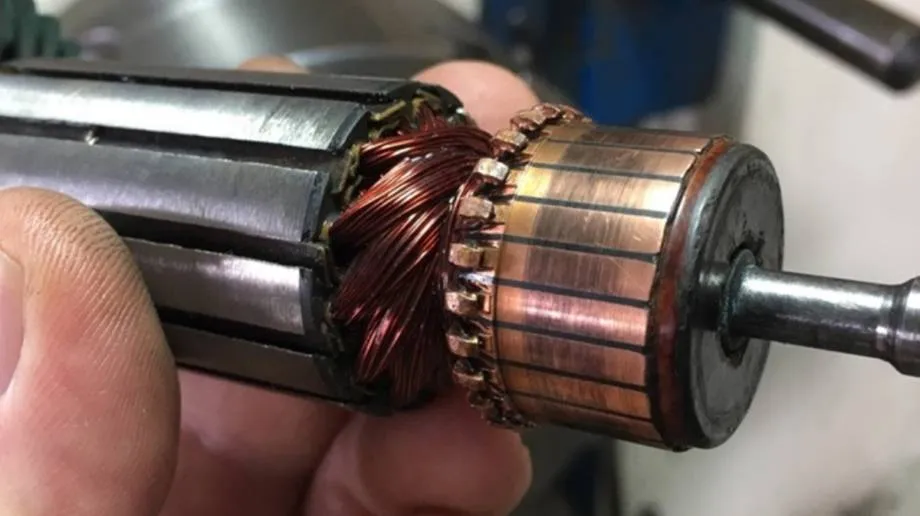

Как проверить исправность якоря и выполнить его ремонт на болгарке своими руками
Если перестала работать углошлифовальная машинка, и имеются подозрения на то, что из строя вышел электромотор, то для начала рекомендуется произвести процедуру проверки исправности якоря или ротора. Эта вращающаяся часть, которая крепится при помощи шариковых подшипников скольжения внутри статора. Чтобы проверить, годен ли ротор на болгарке или пришло время его замены, нужно извлечь его из статора, и приступить к выполнению следующих действий:
- Вооружиться мультиметром, при помощи которого можно измерить сопротивление обмотки якоря
- Для начала требуется оценить состояние медных пластин коллектора. Недопустимо наличие нагара на них, и если такие признаки имеются, то следует воспользоваться наждачкой. После этого протирается поверхность пластин коллектора спиртом, что позволит устранить признаки нагара на поверхности устройства
- Осмотреть состояние обмотки ротора. На них не должны прослеживаться признаки нагара, почернений и окислов
- Приступаем к проверке состояния обмотки якоря. Мультиметр ставим в режим измерения сопротивления (200 Ом)
- Одним щупом инструмента прикасаемся к пластине коллектора, а второй к металлическому сердечнику устройства. Прибор при этом не должен ничего отображать. Если появляется какая-либо величина сопротивления, то это значит, что в обмотке нарушена изоляция, и происходит утечка тока на железо, что недопустимо
- Проверка обрыва обмотки якоря. Для проверки понадобится произвести измерения сопротивления между каждой пластиной коллектора. Для этого выявляется стандартное значение сопротивления, измеряя это значение между двумя пластинами коллектора. В зависимости от мощности агрегата, сопротивление в обмотках может отличаться. Каждая обмотка должна иметь одинаковое значение сопротивление, но если при замерах обнаруживается, что величина в несколько раз выше стандартного, значит уместно предположить, что в обмотке произошел обрыв. Устранить обрыв обмотки ротора можно двумя способами — перемотать детали или заменить. Опыт показывает, что проще купить новый якорь, чем сдавать его на перемотку. Цена в обоих случаях будет примерно одинакова, а ремонт болгарки своими руками будет выполнен очень быстро
- Проверка межвиткового замыкания. Для проверки наличия межвиткового замыкания мультиметр не подходит, но вместо него можно использовать специальный прибор, который так и называется «прибор для измерения межвиткового замыкания». Как выявить прибором наличие межвиткового замыкания, подробно показано в видео материале ниже
Ремонт якоря электродвигателя болгарки своими руками заключается в определении его исправности. Если удается установить, что деталь неисправна, то починить ее могут либо в сервисном центре, перемотав обмотку, либо же восстановить исправность работы электромотора можно путем замены старого ротора новым. Если установлено, что якорь целый и не имеет дефектов, то нужно проверить целостность статора.

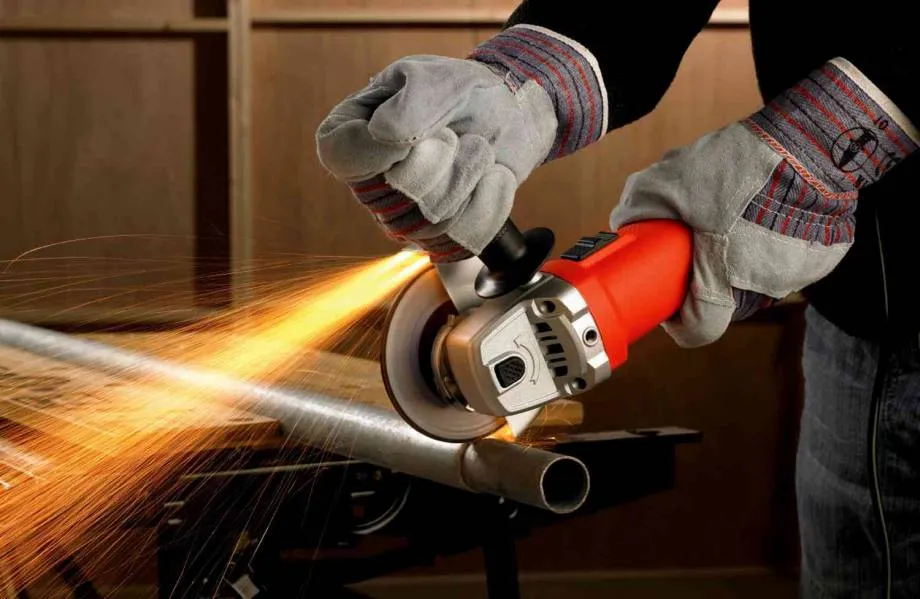

Принцип работы и сфера применения
Принцип работы болгарки, независимо от модели, всегда одинаков и отталкивается от использования электродвигателя, способного преобразовать силу электротока во вращательное движение. Мощность электромотора варьируется в пределах 500-2000 Вт, используется его однофазная, асинхронная разновидность. Процесс происходит в следующем порядке:
- При включении инструмента на электродвигатель подается ток; ротор приходит в движение.
- Обмотка ротора взаимодействует с неподвижным статором в магнитном поле; в результате возникает электродвижущая сила.
- Вращательный момент передается при помощи угловой передачи: через систему шестеренок на ось, на которой закреплен рабочий диск. Угловая передача повышает безопасность эксплуатации инструмента, сглаживает силу отдачи при пуске, что значительно снижает травматизм.
Обмотки ротора проверяют на отсутствие короткого замыкания
Домашние мастера повсеместно используют болгарку в сочетании с разнообразными насадками в самых разных работах. С ее помощью удобно резать металл и зачищать его от ржавчины и заусенцев, шлифовать поверхности из бетона, дерева и металла, очищать их от старого лакокрасочного покрытия.
Болгарка также способна штробить бетонные стены, точить садовый инструмент и ножи, резать каменную или керамическую плитку. Нагрузка во время работы может становиться значительной, и, когда это происходит часто, безотказный ранее агрегат начинает сбоить. Неисправности могут проявляться по-разному, и причин, почему не работает болгарка, насчитывается немало.
Иногда они заставляют задуматься о приобретении нового помощника. Но, на самом деле, спешить не стоит. Многие неисправности и сбои несложно устранить собственными силами, если иметь представление о работе инструмента и знать, как проявляются разные поломки.
Перегрузки могут привести к поломке
Ремонт редуктора болгарки
Как уже говорилось, сам по себе ремонт редуктора болгарки при наличии подходящего инструмента, не так и сложен. В основном всё сводится к поиску нужных запчастей. Особенность качественного ремонта в том что нужно не только устранить неисправность, поменять деталь, но и найти и исправить причину её возникновения.
Как заменить подшипники
Про замену подшипников проще сказать, труднее сделать. Хорошо если есть подходящие съемники, тогда при выпрессовке подшипников не будет никаких проблем, но а если съёмников нет, тогда как всегда, выручит молоток и какие-то подходящие для этой операции инструменты, приспособления.
Если вы планируете заниматься ремонтом электроинструмента более-менее регулярно, пусть даже в силу необходимости, то стоит задуматься о покупке двух типов съёмников с вала и отверстия. Купить их можно в том же AliExpress, благо цена невелика 5 – 20$ за каждый. Там же можно купить и нужные подшипники, стоят они около 1,5$.
Причины заклинивания редуктора
Причиной заклинивания может стать разрушение одной из деталей механизма. При разрушении одной из деталей редуктора в процессе работы, дальнейший сценарий непредсказуем. Повезёт, если всё ограничится полным отсутствием сцепления. Редуктор может и клинануть, части разрушенной детали заклинят вращающий механизм и тогда последствия могут быть намного печальнее, вплоть до возникновения вопроса о целесообразности дальнейшего ремонта.
Как сделать болгарку из дрели
Болгарка из дрели делается проще, чем наоборот. Болгарка или угловая шлифовальная машина (УШМ) стала незаменимым электроинструментом благодаря широкому спектру работ, которому можно выполнить с её помощью, но она имеет свои недостатки, которые мешают в работе. С ее помощью не всегда можно подобраться к труднодоступным местам и зачастую она имеет высокие нерегулируемые обороты, кстати, из-за этого требуются повышенные меры безопасности. Но, несмотря на все это при определённых видах работ она незаменима. Мы же можем воспользоваться всеми преимуществами УШМ, да, еще обойти ее недостатки. Для этого нам будет достаточно разжиться приводным валом с фланцами от болгарки (я взял его от старой, испорченной).
Предупреждение!
Болгарка из дрели | Видео пояснение
Другие публикации от Dzhekpot
- Устройство бачка унитаза 0
- Монтаж потолочного светильника самостоятельно 0
6 Комментариев 6
- Cheeseman
- 29 марта 2016, 19:44
- Vasisualij
- 29 марта 2016, 23:26
- Dzhekpot
- 30 марта 2016, 08:11 ответил на комментарий Vasisualij
- Vasisualij
- 30 марта 2016, 12:05 ответил на комментарий Dzhekpot
- Clown
- 30 марта 2016, 16:37 ответил на комментарий Vasisualij
- KryOGen
- 30 марта 2016, 19:36
Каким бы не был богатым опыт специалиста, и как бы он не был уверен в себе, иногда ему нужно посоветоваться с кем-то. Общение на просторах интернет-сети уже давно стало привычным нам. Разнообразные пользователи сети – будь то профессионал или много знающий любитель – могут выставить в сеть лайфхаки (простые полезные советы на разные темы), которые могут быть с пользой применены для вашего дома.
Какие плюсы пользования ресурсами форума?
- Постоянный поток интересной информации о новых идеях построек.
- Простые и полезные советы для строительства.
- Возможность общения с интересными людьми, опытными мастерами своего дела.
- Рекомендации о выборе инструмента или материалов.
- Также приятным плюсом является отсутствие рекламы, ведь пользователи такие же потребители, как и вы сами.
Самодельная торцовочная пила
УШМ любой модели и размера может быть модифицирована в торцовочную пилу. Торцовочная (маятниковая) дисковая пила – это электрический инструмент (редко аккумуляторный), используемый только в стационарном виде для распила заготовок из различных материалов под острым и прямым углом. Отличия такой пилы от других заключаются в высокой точности распила под заданным углом и сохранении целостности резаного края.
Своими руками можно изготовить инсталлируемую конструкцию, которая позволит использовать болгарку в качестве торцовочной пилы. Для сборки простейшей модификации потребуется подготовить:
- деревянные заготовки – лист ДВП, соответствующий размеру будущей рабочей поверхности, различные бруски (можно из того же ДВП);
- саморезы по дереву;
- болты и гайки;
- обычную дверную петлю рояльного типа.
Инструмент, необходимый для изготовления торцовочной пилы:
- электролобзик или ножовка;
- дрель или шуруповерт;
- два сверла – 3 мм и 6-8 мм;
- пластиковый затягиваемый хомут.
Процесс сборки. Будущая маятниковая рама торцовочной пилы должна располагаться на твердой, ровной, не шаткой поверхности. Может быть использован стол-верстак или отдельно собранная конструкция. Высота плоскости, на которой будет стоять изделие, должна быть достаточной для комфортной работы. Режущий элемент торцовочной пилы всегда располагается на краю стола или верстака. Этот факт учитывается при сборке самодельной торцовочной пилы.
Размер рабочей плоскости станка определяется размером, весом болгарки и целью ее использования. Для УШМ наименьшего размера подойдет лист ДВП 50х50 см. Его необходимо закрепить на верстаке таким образом, чтобы один его край выступал над полом на 15 см. В середине выступающей части делается прямоугольный вырез, предназначенный для опускания в него режущего элемента болгарки. Ширина выреза варьируется от 10 до 12 см, длина – 15 см.
На одной стороне будет находиться оператор станка, с другой – закрепляется отрезок рояльной петли шириной 5-6 см. Крепление навеса, как и всех остальных деревянных деталей, осуществляется при помощи саморезов. Для этого в заготовке просверливается отверстие 3 мм – это нужно для того, чтобы саморез не разрушал деревянный материал. В этом же отверстии сверлится еще одно – 6 мм в диаметре и 2-3 мм в глубину – потай для шляпки самореза, которая не должна выступать над рабочей плоскостью.
К подвижной части петли прикручивается брус или прямоугольный отрезок ДВП. К нему под углом 90 градусов присоединяется еще одна заготовка сходного профиля – деталь, на которой будет закреплена болгарка. В этом соединении можно использовать усиленный крепежный уголок – это позволит снизить люфт конструкции и исключить возникновение погрешности при распиле.
УШМ крепится к последнему брусу снизу. Для этого в нем просверливается отверстие диаметром, равным диаметру резьбового отверстия в болгарке. В него продевается болт соответствующего диаметра и длины. Любые несоответствия размеров рамы и болгарки компенсируются дополнительными шайбами, гроверами, прокладками. Ее редуктор должен быть выставлен таким образом, чтобы направление движения отрезного диска было направлено в сторону оператора станка.
Задняя часть болгарки притягивается к несущему бруску пластиковым хомутом. Пусковая кнопка должна оставаться доступной для экстренного отключения электроинструмента. К плоскости рабочей области прикручивается деревянный брус 5х5 см, предназначенный для использования в качестве упора для резки заготовки из дерева или металла. Его наличие обеспечит ровное распиливание и отсутствие биения материала. Рассматриваемая конструкция в перевернутом виде и с закрепленной болгаркой может использоваться в качестве самодельной пилорамы. В зависимости от целевого назначения возможно изготовление и портальной рамы для болгарки.
Описанная выше модель торцовочной пилы на базе болгарки показана на следующем фото.
Существуют и более сложные модификации болгарки в торцовочную пилу. Также выпускаются заводские вариации.
Контроль правильности нанесения смазки в редуктор УШМ
Последним шагом во время обслуживания углошлифовальной машинки является проверка правильности нанесения и распределения внутри редуктора смазочного материала. Для этого, после того как редукторный узел собран, электроинструмент включают без нагрузки на несколько минут, при этом следует следить, чтобы не было никаких посторонних звуков, запаха и прочего. При их возникновении необходимо сразу же отключить болгарку от сети. Также проверяется нагрев редукторного узла. Смазочный материал должен распределять тепло равномерно и температура редукторного узла не должна быть сильно высокой.
После непродолжительной работы откручивают 4 винта, затем снимают крышку с редуктора. Визуально следует осмотреть косозубые шестерни на наличие на них смазки. Если она отсутствует — значит было заложено слишком малое количество смазочного материала и следует доложить. Если в процессе работы его выдавливает из щелей, то значит его заложили многовато и излишки следует удалить. После внесения каких-либо изменений снова проверяют работу болгарки без нагрузки.
Техника безопасности
В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.
Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.
Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.
Тот, кто работал с УШМ, знает не только все ее плюсы, но и недостатки. Один из главных – невысокая точность раскроя образцов при работе вручную. Это сильно осложняет процесс, особенно если заготовок нужно несколько штук, причем с совершенно одинаковыми линейными параметрами. А если учесть вибрацию, «обратный» удар, то использование стационарной установки более чем целесообразно.
Станок промышленного производства приобретать вряд ли стоит. Цена самой простой модели – в пределах 22 500 рублей. В принципе, не настолько уж и дорого. Но у нее есть некоторые минусы, которые хорошего хозяина наводят на мысль, что проще собрать отрезной станок своими руками, используя станину и болгарку.
Во-первых, возможности заводских станков несколько ограничены. Например, тот, который приведен в пример, режет трубу диаметром не более 100 мм. А в быту приходится порой работать с образцами и большего сечения.
Во-вторых, у всех свои потребности, и конкретная модель их в полном объеме, естественно, удовлетворить не сможет. Переделка (доработка) любого заводского оборудования довольно часто требует больших финансовых вложений. Иногда это вообще невозможно или нерационально, например, если изделие изготовлено из сплавов, которые трудно поддаются обработке. По крайней мере, при помощи бытового инвертора небольшой мощности что-то «переварить» будет довольно проблематично.
Моделей самодельных отрезных станков на основе «болгарки» довольно много. Рассмотрим процесс и особенности изготовления лишь нескольких, наиболее простых. Понимая смысл всех технологических операций и нюансов сборки, несложно будет придумать собственную, не менее оригинальную конструкцию.
Что можно сделать с УШМ без редуктора
Болгарка без редуктора это довольно мощнейший электропривод с величиной изредка меньше 0,5 квт. Такое устройство можно использовать в самодельных станках для производства разных видов механической обработки (зачистка, отрезка, шлифование и других).
Принципиально: не выкидывать аварийный редуктор, а доработать его, убрав все излишние части, к примеру, на токарном станке, оставив только часть корпуса с подшипниковым узлом. Такая конструкция приводного вала дозволит сохранить его твердость при передачи нагрузки. Дальше заместо ведущей шестерни УШМ закрепляется подходящего поперечника ведущий шкив и при помощи ременной передачи производится передача вращающего момента на другой, сидячем на рабочем валу ведомый шкив. Рабочий инструмент устанавливается согласно нрава выполняемых работ.
Вариант использования больших оборотов электропривода болгарки эффективен при выполнении гравировальных работ. Тут не требуется никаких промежных механизмов для установки рабочих оборотов, а следует только решить делему, как соединить гибкий вал, применяемый в технологии гравировальных работ, с валом электропривода. Сохранить часть корпуса редуктора с установленным в нем подшипником (!процесс подмены которого представлен в отдельной статье) – принципиальное условие работоспособности конструкции.
На бензопилу, как использовать УШМ как насадку и прочие варианты
Различные способности насадок УШМ делать технологические операции (отрезка, зачистка, шлифовка, полирование и другие) сводятся к нулю при отсутствии электропитания. Болгарка делает свои функции только при наличии электричества. Но, в критериях улицы существует устройство в виде бензопилы, на которые насадки УШМ можно установить. Зачем следует выполнить последующие деяния с бензопилой:
- снять с нее штатные цепи и шины;
- заместо звездочки установить шкив;
- одеть на шкив ремень и придавить крышкой;
- выполнить натяжение ремня при помощи специального устройства.
В последующем видео показана установка насадки УШМ с отрезным диском и используемые при всем этом инструменты.
Лодочный мотор
Если вы конкретный рыбак с ПВХ лодкой и до сего времени воспользовались только веслами, стоит задуматься об изготовлении дешевого движителя. Бензиновые моторы дороги, потребляют много ресурсов, издают много шума. Они неплохи для стремительных и далеких походов. Если же нужно выйти на средину озера либо проверить поставки, возможно обойтись расходниками от болгарки. От нерабочего инструмента пригодится угловой редуктор.
Для крепления двигателя изготавливаем транец из фанеры, шарнира, труб 2020 мм. Понадобится еще труба для крепления ноги, винта и навесного оборудования. Винт, при малой мощности двигателя, вырезают из 4 мм стали и выгибают. Для движителя понадобятся аккумулятор и мотор на 12 В. Емкость аккумулятора рассчитывается в зависимости от мощности двигателя и времени работы. Лучше аккумулятор взять с запасом.
Изготовление стусла
Что можно сделать из спаленной болгарки, для вас сейчас понятно. Но если инструмент не вышел из строя, и вы желаете расширить круг выполняемых им задач, сможете сделать стусло. Для этого столешница делается поворотной. Это дозволит порезать под определенным углом багет, плинтус либо профиль из различных материалов.
Столешница устанавливается под углом, устанавливается соответственный диск, дальше осуществляется вырезка, которая преобразуется в наслаждение. При помощи такового самодельного станка можно порезать тротуарную плитку на искосок, тем разнообразив методы ее укладки.
3 способа сделать шлифмашинку самому
Самодельные шлифовальные машинки: особенности и назначение. Виды шлифовальных аппаратов. Общая конструкция приборов. Особенности модернизации болгарок. Шлифовальная машина из дрели: поэтапная сборка своими руками. Самодельный аппарат из компьютерного винчестера.
Для самодельной шлифмашинки в домашнем хозяйстве найдется множество вариантов применения. Речь идет не только о частном доме или приусадебном участке, но и о жилье в многоквартирном доме. С ее помощью можно обработать любую поверхность. Степень очистки зависит от типа и применяемых абразивных материалов. В отличие от промышленных моделей устройство, собранное своими руками, будет выгодно отличаться стоимостью, так как бюджет конструкции будет зависеть только от мастера. Обладая слесарными навыками и базовыми знаниями в электрическом деле, можно без особого труда собрать прибор самостоятельно.
