Что можно сделать бензопилой

Устройство болгарки из бензопилы

Заточить металлические конструкции, обработать древесину и каменные изделия и выполнить большой спектр работ можно при помощи болгарки. Но всегда есть возможность не покупать готовый инструмент, а изготовить его из подручных деталей. Мотор бензопилы в этом случае выступает основной движущей силой, вращающей диск болгарки.

Оборудование, сконструированное собственноручно, способно выполнять множество функций; кроме того, процесс изготовления прост: на одной из частей вала монтируется шкив, вращение которого осуществляется за счет специального ремня.

Другой конец вала оснащается оправкой, предназначенной для точильных кругов. Болгарка из бензопилы – универсальное и незаменимое в хозяйстве приспособление, которое отличается не только простотой изготовления, но и удобством эксплуатации.

Полезные предметы из бензопилы

Здесь все зависит от фантазии мастера. Из мотопилы можно сделать:

• снегоход;
• мотобуксировщик;
• мотовелосипед (мопед);
• мотокультиватор;
• газонокосилку;
• мотобур;
• лодочный мотор;
• снегооткидыватель.

Снегоход очень просто делается на базе небольшого велосипеда. Спереди ставится лыжа, сзади на цельной оси ставят пару колёс сверхнизкого давления. Такая самоделка из пилы «Дружба» или «Урал» довольно бодро побежит по льду или укатанному снегу.

Для более глубокого рыхлого снега такая модель снегохода непригодна, мощности двигателя пилы не хватит. Более универсальным является снегоход, использующий в качестве движителя гусеницу. Простейшая гусеница собирается из транспортёрной ленты. Роль зацепов выполняют плоские деревянные рейки, прикреплённые к ленте. Из-за этого такие снегоходы традиционно называют «палочниками».

Этот же принцип используется в построении мотобуксировщиков (мотособак). Этот вариант даже предпочтительней обычного снегохода, поскольку эта самоделка из бензопилы «Урал» позволяет двигаться даже по рыхлому снегу. Кроме двигателя на мотобуксировщик или снегоход нужно ставить редуктор для снижения числа оборотов с одновременным увеличением момента.

Велосипед с мотором от бензопилы своими руками сделать проще всего. Для этого подойдёт любой рамный велосипед. Тросик управления дроссельной заслонкой выводится на руль. Цепи бензопилы и велосипеда имеют одинаковые звенья, поэтому никаких специальных шестерёнок не потребуется. Крутящий момент можно сразу передавать на заднее колесо велосипеда. Необходимо только поставить на заднее колесо звёздочку с увеличенным количеством зубьев, чтобы увеличить передаточное число и повысить мощность. При этом упадёт скорость. Это хорошо, поскольку обычный велосипед не предназначен для езды со скоростью больше 20 километров в час.

https://youtube.com/watch?v=lNWMK-kVjsY

Газонокосилка тоже собирается достаточно просто. Основой служит обычная ручная четырёхколёсная тележка. На неё сверху монтируется двигатель от бензопилы. Крутящий момент передаётся на жёсткий вал, второй конец которого выведен под днище тележки. Там на него крепится либо металлический нож, либо блок с леской от триммера.

Для изготовления моторизированного бура потребуется небольшой червячный редуктор и шнек от рыболовного ледобура. Таким приспособлением можно без усилий просверлить большое количество лунок зимой на реке. Если же бур планируется использовать для сверления отверстий в земле, шнек и насадку придётся усиливать.

Для постройки из бензопилы самодельного лодочного мотора редуктор не нужен. Надо лишь сварить рамку с двумя зажимами для крепления на транец лодки и установить на валу гребной винт. Те, кто делал самоделки из триммера своими руками, без труда сделают лодочный мотор и из бензопилы.

Силовой блок от пилы можно поставить даже на самокат.

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно! Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.

Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

Как из бензопилы сделать мопед?

Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.

Для этого понадобятся:

• мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
• 2 колеса от старого велосипеда;
• труба с диаметром 2 см ( металлическая);
• тросик;
• велосипедные звездочки; а так же вилки;
• старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
• рулевая часть;
• рычаг газа.

Процесс создания мопеда выглядит так:

• варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
• приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;

• прикручиваем бензобак и аккумулятор;
• проверяем, чтобы вновь установленные элементы не болтались;
• изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
• налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
• прилаживаем выхлопную трубу.

Процесс сборки завершен: можно приступить к тестированию мопеда.

Лебедка

Механизм предназначен для горизонтального перемещения или подъема грузов на высоту. Не зависит от наличия электроэнергии, может использоваться на природе, в туристических походах.

Обязательное условие при этом — мощность двигателя лебедки из бензопилы своими руками не должна быть меньше 2,5 кВт.

Важным элементом устройства является барабан — его изготавливают самостоятельно или используют от ручной лебедки. Кроме того, понадобится:

• редуктор для уменьшения оборотов мотопилы;
• металлические трубы или профильный прокат, рычаг, кулачковые зажимы, хомуты.

Порядок изготовления лебедки:

1. Из труб изготавливают жесткую раму. Используют сварку.
2. Крепят к ней мотор бензопилы. К нему хомутами подсоединяют редуктор, а к выходному валу последнего — барабан.
3. Устанавливают рычаг, оборудованный кулачковыми зажимами, связанными с валом барабана. Этот элемент управления позволяет управлять рабочим процессом: при перемещении рычага в одну сторону включается вращение барабана, в другую — происходит его остановка.
4. Изготавливают якорь, которым лебедка будет закрепляться в почве или цепляться за какой-либо неподвижный предмет. Используют заостренные уголки, которые приваривают или присоединяют шарнирами к раме.
5. Наматывают на барабан трос, свободный конец которого снабжают крюком. Его применяют для захвата, присоединения к грузу, который нужно перемещать.

Вертолет

Такая самоделка относится к сложным и поэтому в жизнь на сегодня не воплощена. Она — в мечтах энтузиастов, в придуманных историях. Одна из них утверждает, что еще в СССР заключенный, разбирающийся в механике, сделал вертолет с двигателем от бензопилы и смог убежать из колонии.

Изготовление самодельного вертолета требует, в отличие от снегохода, лодочного мотора, велосипеда, болгарки и даже снегоуборщика, более сложных инженерных расчетов. Они же показывают, что один, даже мощный, двигатель не способен поднять в воздух такой летательный аппарат. Требуется как минимум 4 мотора, причем форсированных и работающих согласованно на максимально возможных оборотах. А реализовать это с двигателями от бензопил на практике затруднительно.

Что можно сделать из бензопилы Дружба

Рассмотрим и другие самоделки из бензопилы Дружба, которые наверняка пригодятся и станут полезными в домашнем хозяйстве:

Мотокультиватор из бензопилы Дружба — поскольку двигатель рассматриваемой бензопилы отличается повышенной мощностью, то из него вполне возможно сделать настоящий мотокультиватор для обработки садового участка или огорода. Это уже не насадка для триммера, поскольку такой мотокультиватор способен выдержать намного большие нагрузки. Для изготовления потребуется сварить раму с одной стороны, которой будет закреплена бензопила Дружба, а с другой ножи. Труба, на которой будут закреплены ножи культиватора, всегда подвижна, и приводится в действия цепной передачей от бензопилы.

Снегоход из бензопилы — более простой конструкцией обладает самодельный снегоход из бензопилы. На фото прекрасно видно, как и из чего он состоит. Данная самоделка из бензопилы собирается из профильной или обычной трубы, лыжи изготавливаются из кусков толстостенной жести, а бензопила с воздушным винтом, устанавливается сзади, за креслом снегохода.

Генератор из бензопилы — что можно сделать из бензопилы Дружба ещё? На самом деле, в этой статье перечислены далеко не все варианты самоделок из бензопилы. Например, имея старую бензопилу и генератор от автомобиля, можно легко сделать устройство автономного электроснабжения. В данном случае двигатель бензопилы приводит в движение автомобильный генератор, который вырабатывает 12 В, а инвертор преобразует пониженное напряжение в 220 Вольт, пригодное для работы большинства электроприборов в доме.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство.  Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

https://youtube.com/watch?v=ke1B6T-GdRY%3F

Изготовление самодельного мотоблока

Мотоблок из бензопилы стоит сделать в первую очередь. Пила может выступить в качестве универсального привода, который сочетает небольшие габариты и массу с достаточно серьезной мощностью. Если собрать на ее основе мотоблок своими руками, на него может быть установлена приставка для выполнения самых различных сельскохозяйственных работ. Для этого понадобится знание таких дисциплин, как конструирование и черчение. При точном соблюдении размеров можно собрать самодельный мотоблок, не уступающий по своим характеристикам и возможностям своим аналогам заводской сборки.

Кубической формы рама сваривается из стальных уголков размером 32 на 32 мм. К поперечным уголкам верха изнутри подвешивается двигатель бензопилы, а под ним кронштейнами крепится бачок для бензина. К передним вертикальным стойкам нужно приварить опоры, на которые ляжет промежуточный вал. На продольные уголки нужно приварить такие же опоры для крепления подшипников ходового вала. Из железной трубы диаметром 3 см сваривается перекладина для ручного управления. Еще нужно установить ведущую звездочку и звездочку на промежуточный вал, соединенные цепью. Все это можно взять от мопеда или автомобиля. В качестве колес вполне подойдут обрезиненные катки или колеса от детской коляски. После этого к нему присоединяется приставка самого различного назначения.

На основе такого мотоблока можно сделать простейший мотокультиватор. Культивация почвы на даче с полным основанием считается наиболее нудным занятием, требующим времени и сил. Культиватор из бензопилы позволит сократить время на его выполнение и сэкономить силы. Для этого на ось мотоблока насаживаются по бокам фрезы. Конструктивным дополнением должно служить наличие понижающего редуктора, куда приводится клиноременная передача от двигателя с одной стороны, а с другой идет цепь к приводному валу.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

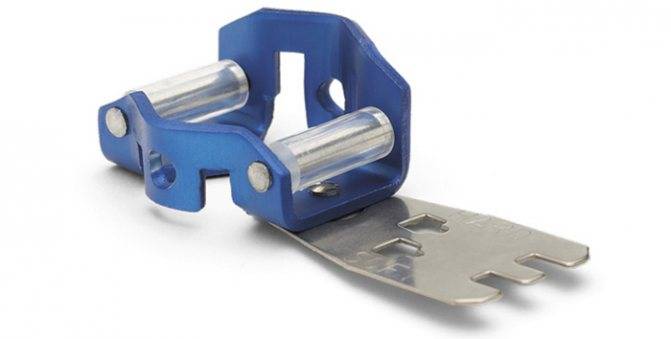

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Читать также: Самоделки из стиральной машинки

«Лесорубу, работающему тупым топором, посоветовали: — Наточи топор.

Он ответил: — Времени нет. Лес валить надо. »

Всем читателям большой привет!

Сегодня решил поведать об инструменте, без которого, как мне кажется, сегодня просто нельзя. Хороший инструмент должен хорошо работать, а это во многом зависит от его хозяина.

Уборка в осеннем саду, заготовка дровишек к зиме, строительство бани, ремонт деревянного забора потребуют не только время и желания, но и готовности «режущего» инструмента. Если это бензопила, то она должна быть правильно заточенной.

Конечно, есть платные специалисты, а у Вас, например, есть лишние деньги… Но мы знаем, что такая процедура выполняется периодически и поэтому возникает естественный вопрос: как наточить цепь бензопилы в домашних условиях? Про то и расскажу. Поехали!

Из этой статьи вы узнаете:

Как создать газонокосилку, используя подручные средства

Чтобы быстрее справиться с высокой травой или привести в порядок газон, среди инструментов хозяина обязательно должна присутствовать газонокосилка. Можно приобрести обыкновенный заводской вариант техники, удобный в использовании, но следует учитывать, что цена газонокосилки будет значительной. Выполненная своими руками самоделка из бензопилы «Дружба» обойдется в полтора раза дешевле заводского устройства, а мощности вполне хватит для стандартного бытового применения.

Независимо от выбранного типа конструкции, триммер будет состоять из привода, каркаса, системы управления и ножей. Для удобства работы прибор дополнительно оснащают колесами, ножками, рукоятями и защитным кожухом, в котором собирается скошенная трава. Процесс изготовления газонокосилки начинается с создания каркаса удобного размера, чаще всего сложенного из металлических уголков. Оптимальным считается размер 25×25 см. В целом ход работ по изготовлению техники выглядит так:

1. Используя болты, к готовой раме прикрепляют железные ручки, а на боковых частях монтируют колеса.
2. Предварительно изучив характеристики бензопилы «Урал» или любой другой модели, с прибора снимают ручку и шину.
3. При помощи шпилек с гайками к основе прикрепляется оставшаяся часть техники. Сделать это нужно так, чтобы вал редуктора, развернутого на 90˚, смотрел вниз.
4. На следующем этапе потребуется удлинить газовый трос, а из двух трубок выполнить раздвижной вал, соединенный с редуктором.

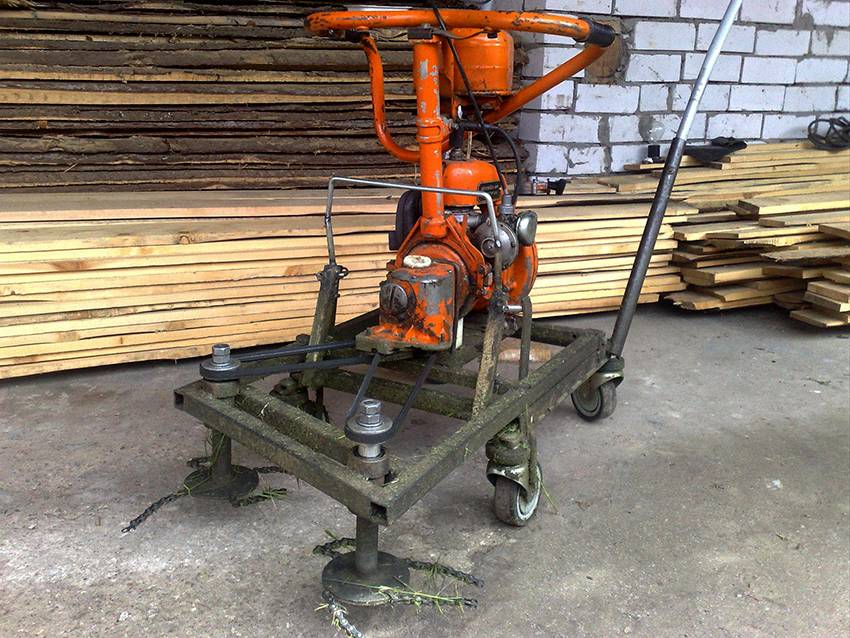

Газонокосилка сделанная из бензопилы будет стоить намного дешевле, чем покупная

В качестве колес берут элементы из старых детских колясок или тачки. Если для изготовления использовать несколько труб разного диаметра, получится изготовить прибор с телескопической системой работы, способный изменять длину.

Это особенно важно, если устройством часто пользуются люди разной комплекции. Также создание телескопического вала поможет регулировать высоту травы после прохождения газонокосилки

Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами. Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы.

Самоделки из бензопилы: лодочный мотор и другие средства передвижения

Лодочные моторы из бензопилы впервые стали использовать во времена Второй мировой войны на территории Юго-Восточной Азии, потому как сами пилы стоили в несколько раз дешевле моторов. Сначала для крепления вала применяли бамбуковые палки, которые по мере износа заменяли на новые. Для того чтобы изготовить самоделку из бензопилы «Штиль», требуется снять шину с прибора, а на ее место установить либо готовый лодочный винт, либо самодельный. Чтобы выполнить крепление, понадобится приобрести специальный переходник.

Затем самодельный мотор для лодки из бензопилы закрепляется на заднем борту плавательного средства таким образом, чтобы винт был погружен в воду под определенным углом. В некоторых случаях вместо переходника используется редуктор. По большому счету такая самодельная конструкция считается экономным вариантом, позволяющим ускорить перемещение по водной глади, что особенно актуально для рыбаков или охотников. Мотор обеспечивает хороший ход небольшой лодке и при этом отличается экономичностью.

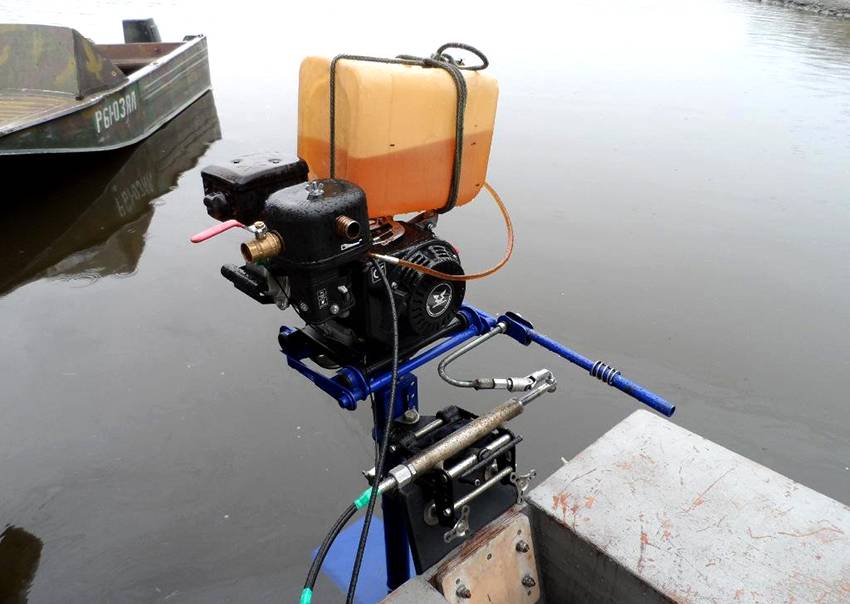

Самодельный лодочный мотор из бензопилы может сделать даже новичок

Пилорама из бензопилы

Пилорама – самоделка из бензопилы, ее можно без большого труда сделать своими руками. Такая пилорама из бензопилы здорово облегчит работу по распилу бревен на доски. Можно сказать, она применяется по прямом назначению, только в немного модернизированном виде.

Распустить бревно на доски или брус на весу будет очень сложно и выйдет не ровно. При помощи пилорамы с бензопилой все получиться. Необходимо сделать металлическую раму на которой необходимо закрепить бензопилу и саму стрелу. Так же необходимо сделать винтовые регулировки, чтобы настраивать по высоте, тем самым регулировать сам распил толщины досок. Все это сооружения может двигаться по рельсам.

Главной частью бензопилы, как известно, является двигатель (само слово происходит от слова «движение»), и первое, что приходит в голову, конечно транспортное средство. Можно установить движок от бензопилы на велосипеде, превратив его в мопед; трех или четырехколесном транспортном средстве, напоминающем квадроцикл или вездеход.

Приспособление для бензопилы для копки траншей

zen.yandex.ru
Как быстро выкопать траншею бензопилой. Это не сложно

Если вы подумали, что это какая-то шутка или розыгрыш, то вы ошиблись. Такие бензопилы, вернее траншеекопатели бензиновые есть уже давно.

Они пока не получили широкого распространения по причине довольно высокой цены на них.

Вот прайсовая цена на подобный траншеекопатель. Как можно увидеть, стоит он 2720 долларов, с доставкой, а это согласитесь, сумма не маленькая.

Для скептиков в конце выложу видео, в котором таким траншеекопателем пропиливают траншею прямо по щебню.

Сама идея не нова, еще в советские времена мы выпиливали грунт под фундамент бензопилой “Урал”, только шину и цепь брали от “Дружбы”, у нее зуб на цепи больше. Делали защитный отбойник из металла, чтобы камни и земля в лицо не летела и пропиливали квадратами, а потом легко доставали кусками землю.

В вечной мерзлоте лопатой особо не покопаешь, а экскаватор не везде подъехать мог.

Шина, конечно быстро изнашивалась, но кто тогда обращал внимание на подобные мелочи

Потом нам привезли электрический ручной траншеекопатель, но над ним начальство так тряслось, что мы продолжали “Уралом” пилить.

Только пару раз этот американский агрегат и испытали.

Разница конечно была, но если на нашу пилу поставить эту цепь, что мы в итоге и сделали, то практически никакого отличия, разве, что американская полегче была.

Вот и все. Посмотрите видео с канала Mini Trencher, это интересно, там еще есть подобные.
