Циркулярка своими руками

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

Материалы и инструменты

Изготовить циркулярный станок своими руками не составит особой сложности. Для такой работы потребуются следующие материалы и инструменты:

• Используемый моторчик.
• Выключатель.
• Ручная дисковая пила.
• Брус или металлические уголки.
• Болты и другое крепление.
• Линейка, плоскогубцы и отвертка.
• Шуруповерт и дрель.
• Электролобзик.

В каждом случае конструкция циркулярки будет отличаться, поэтому необходимо выбирать те или иные комплектующие, что позволит изготовить функциональную и надежную технику. При использовании пиломатериалов для изготовления основания и рабочего стола древесину необходимо будет покрыть пропитками, которые защищают материал от гниения и воздействия влаги.

https://www.youtube.com/embed/TQo-AeftrEM

Рабочий орган и боковой упор

Не забывайте о том, что пила циркулярная настольная или стационарная не должна выступать над столом более, чем на 1/3 собственного диаметра. В противном случае качество распила ухудшится, а выполнение работ станет более опасным. Так, для обработки бруса в 100 мм необходим диск на 350 мм. Но в этом случае понадобится весьма мощный двигатель, примерно на 1 кВт. Для диска же в 170 мм будет достаточно мощности мотора на 0,4 кВт. По этой простой причине оценивайте свои возможности заранее и только потом приступайте к сборке.

После того как мы нашли подходящий диск для циркулярной пилы, необходимо разобраться с рабочим боковым упором. Лучше всего сделать его из стального уголка 60-80 мм и примерно на 200-400 мм длиннее рабочего стола. Вертикальная полка отрезается мерными кусками. В результате остаток должен быть равен длине стола. Хвосты изгибаются вниз в виде буквы U. Они должны быть равны толщине стола плюс 15 мм. После упор надевается на стол и крепится. Ограничитель выставляется по шаблону.

Рекомендуемые материалы для токарного самодельного

В самостоятельной сборке своего собственного токарного деревообрабатывающего оборудования понадобятся следующие материалы:

1. Старое электрическое точильное устройство с двумя камнями отлично подходит на «роль» одного из главных элементов станка – задней бабки. В таком агрегате уже смонтированы четыре металлические шайбы, две из которых используются как фиксаторы разных по диаметру сменных дисков. Деревянная заготовка крепится к другой стороне токарной планшайбой.
2. Станину изготавливают из металлопроката, например — швеллерной стали.
3. Для регулировки скорости используют шкивы разных диаметров, что позволяет корректировать скорость вращения от 800 до 3000 об/мин.
4. Чтобы конструкция станка получилась компактной, используются: угловой металлопрокат, стальные трубы круглого сечения, полосы листового проката шириной от 20 до 40 мм.

Токарный деревообрабатывающий станок своими руками изготавливается следующими слесарными инструментами:

• Электрическая дрель с набором сверел различного диаметра.
• Напильники и рашпили.
• Угловая дисковая пила «болгарка», оборудованная сменными отрезными и шлифовальными кругами.
• Сварочный аппарат на 220 Вт и электроды ф*4 мм.

. Для домашних умельцев не проблема найти нужные детали и запчасти.

Подходящий материал всегда найдется в домашней мастерской, на полках гаража, а еще можно поискать на барахолке и приобрести по низкой цене Собранный своими руками токарная установка из подручных материалов позволяет сделать конструкцию с весьма низким бюджетом. Основные шаги по сборке станка

Чтобы понять, какой порядок сборки домашнего токарного станка, следует ознакомиться с принципом создания самых важных составляющих элементов этой конструкции.

Изготовление станины

Опорную часть самодельного токарного станка, созданного из обыкновенной домашней дрели, можно изготовить разными способами. В качестве примера можно рассмотреть пример выполнения станины из металлических уголков размером 50 х 50:

1. Два металлических уголка нужной длины необходимо расположить на ровной горизонтальной поверхности и развернуть полками друг к другу.
2. Чтобы уголки лежали строго параллельно, нужно разделить их вкладышами с шагом 50 мм
3. Скрепить концы уголков по торцам двумя другими уголками.
4. Все детали скрепляются между собой струбцинами и после проверки собранной опорной части на устойчивость производится окончательное соединение методом электродуговой сварки.

Собранную станину прочно закрепляют к верстаку или деревянной колоде.

Подготовка задней бабки

В токарной домашней установке задняя бабка выполняет функцию поддержки, установленной строго по центру обрабатываемой болванки, и фактически служит второй опорой. Во время сверления конструкция соединяется специальным прихватом с подвижной кареткой суппорта и через него получает механическую отдачу.

Задняя бабка должна быть неподвижна и давать правильное точное расположение центра оси.

Пример подготовки задней бабки:

1. Сделать заготовку из стального листового проката.
2. Внутри заготовленной детали установить втулку с внутренней резьбой М 141,5 мм.
3. Для установки стопорного болта с торцевой стороны готовится отверстие.
4. По краю втулки нарезается резьба М 243 мм для навинчивания гайки.
5. Подбирается маховик как в водопроводном кране.

Из металлической листовой полосы шириной от 6 до 10 мм изготавливается скоба и ее края привариваются к корпусу.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

• Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.
• Бруски древесины, размер которых составляет 4*4 см.
• Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
• Болты разного назначения и маркировки, а также разной длины саморезы.
• Клеевой состав, который применяется для столярных работ.
• Средства для обработки изделий от ржавчины и влаги.
• Кабель.
• Наружная розетка.
• Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

• Толстый карандаш или маркер.
• Строительная рулетка, металлическая линейка, уголок.
• Электрический лобзик.
• Шуруповерт.
• Электрическая дрель.
• Шлифовальная машинка.
• Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

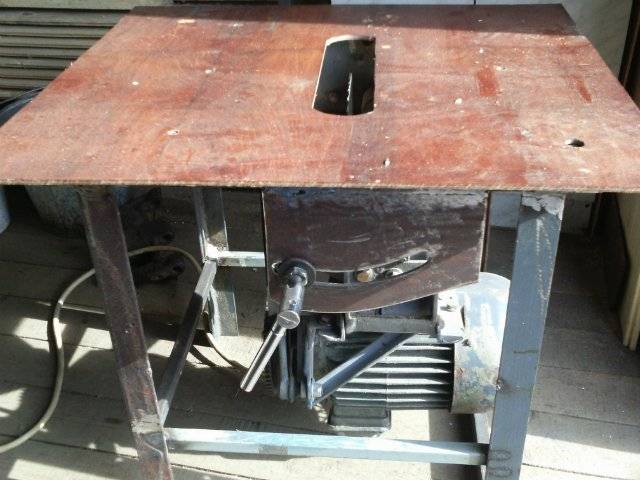

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильных нагрузок на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Изготовленная стационарная циркулярная пила потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы, помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

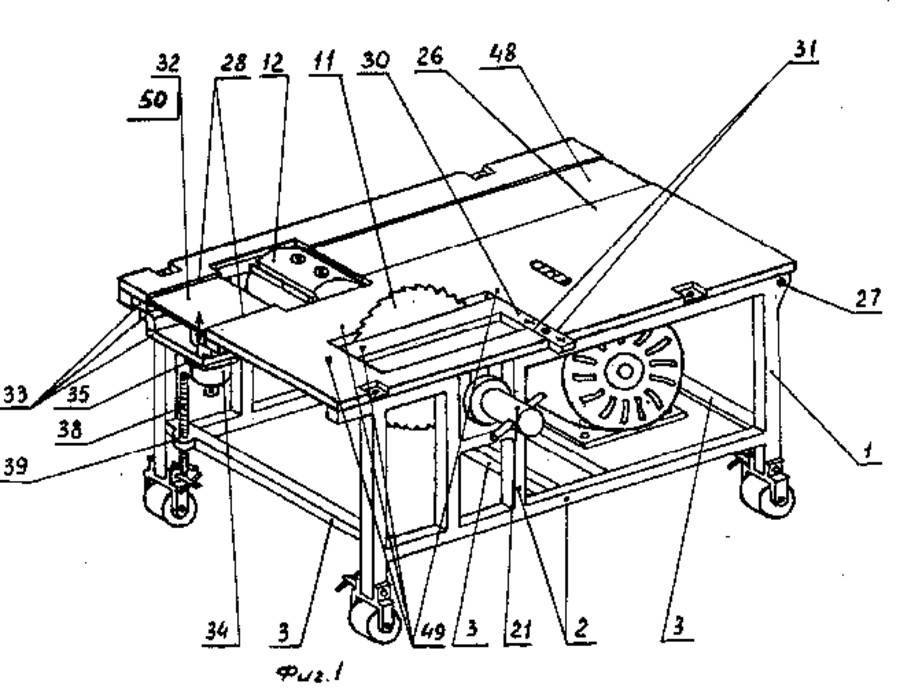

Схема сборки стола для циркулярки

Схема конструкции стола для циркулярной пилы

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

Когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

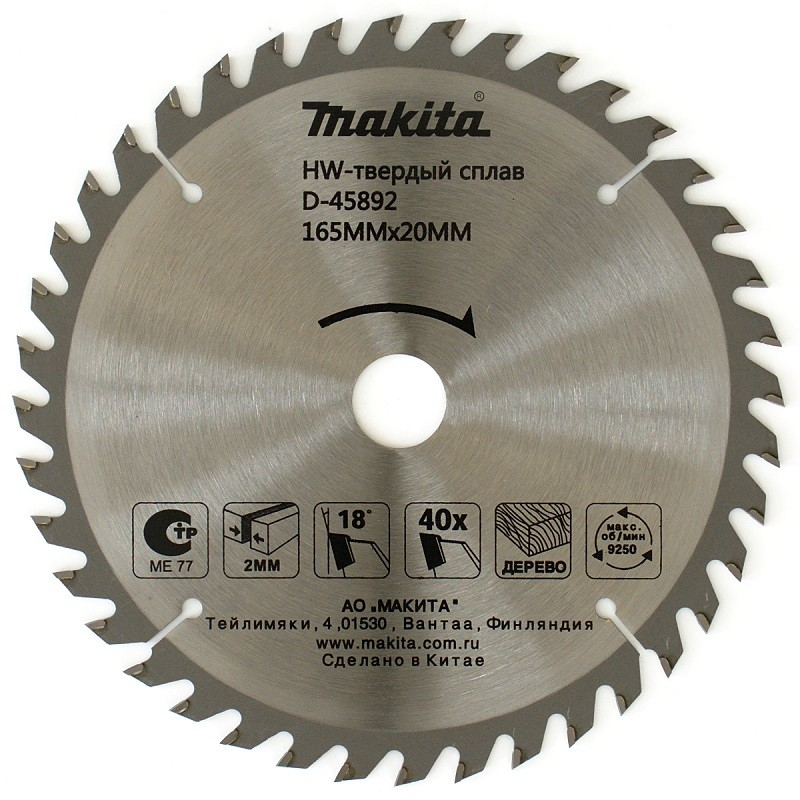

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. К примеру, при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с подобными задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниваний при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала желательно доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием самоустанавливающегося подшипника. В противном случае, обычный механизм может быстро привести в негодность циркулярку.

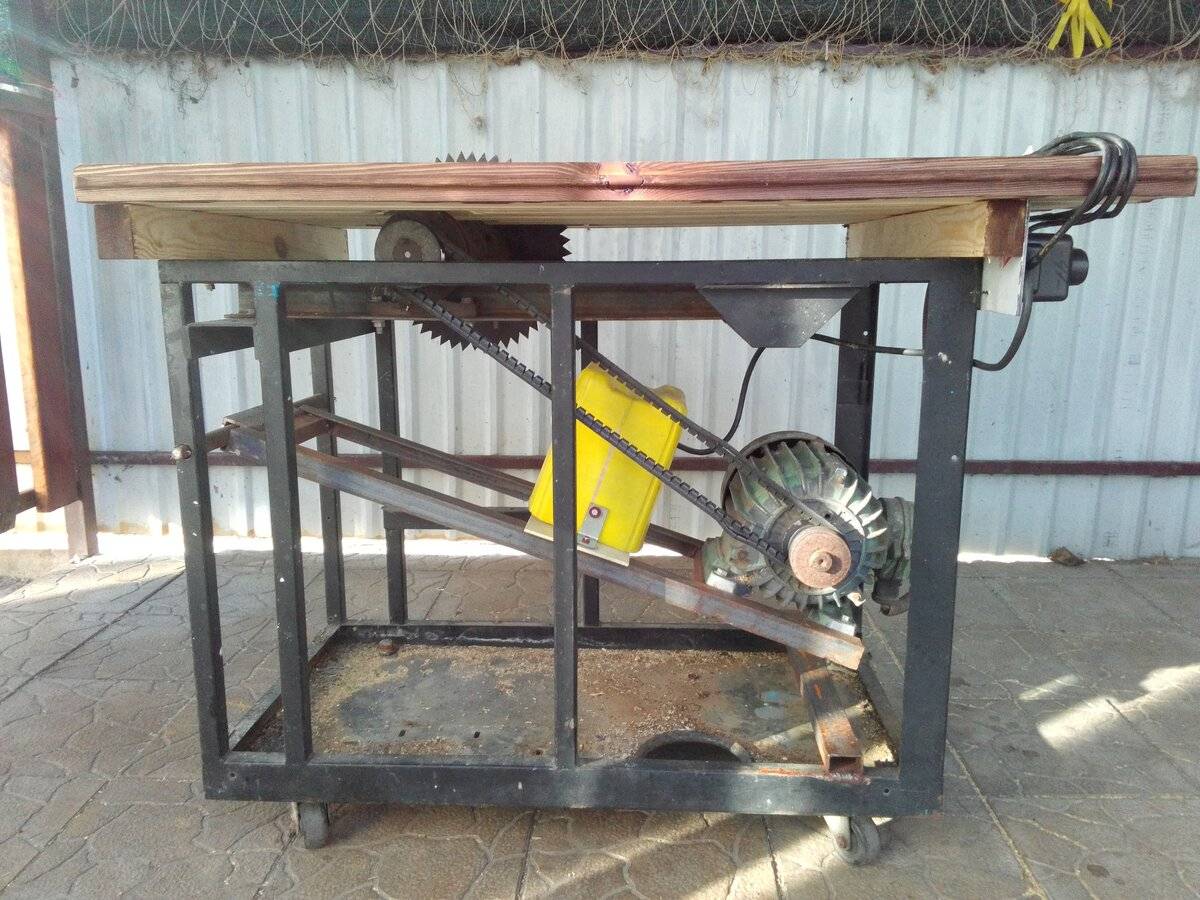

Передача

Существует несколько видов передач, которые можно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестеренками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основной особенностью является повышенный срок службы и КПД. Обороты этих двигателей не высоки, что делает работу на циркулярной пиле, собранной самостоятельно, более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Сфера применения самодельной пилы

Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.

Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.

Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Самодельные приспособления

Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.

Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.

Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.

Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:

• прорезаются продольные пазы для шпонок;
• шпонки монтируются на упорной планке;
• между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
• в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;

Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе

Важно также сделать:

• лифт;
• расклинивающий нож;
• подъемный механизм.

Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

• Станина или основание;
• Двигатель – чаще всего это асинхронный электродвигатель;
• Ременная передача — шкивы и передаточный ремень;
• Рабочий вал циркулярной пилы;
• Рабочий стол;
• Устройства безопасности;
• Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Виды

Не стоит думать, что мини-пилы представлены лишь одной стандартной моделью. На самом деле в продаже сегодня можно повстречать много разных видов этого инструмента. Подобрать идеальный вариант удастся для проведения любых работ.

Стоит рассмотреть детально, какие разновидности маленьких циркулярок существуют и чем они отличаются друг от друга.

Ручная

Этот инструмент отличается довольно сложной конструкцией и устройством. Как правило, такие виды инструментов предназначены для работы с довольно тонкими и податливыми материалами.

Используя их, допустимо выполнять следующие задачи:

• распиливать дерево, двигаясь вдоль волокон;
• пилить дерево поперек волокон;
• раскраивать различные подвиды дерева (к ним относятся такие материалы, как МДФ, ламинат и ДСП);
• разрезать металл с тонкой и мягкой структурой.

Подобные инструменты отличаются следующими характерными признаками:

• они имеют очень скромные размеры, позволяющие легко ими пользоваться и перемещать с места на место;
• отличаются небольшим весом (этот показатель крайне редко превышает отметку в 2 см);
• как правило, эти модели имеют небольшую мощность;
• размер распилочного диска в ручных пилах небольшой;
• глубина пропила данного инструмента также не отличается большой глубиной.

Дисковая

Дисковая мини-пила также отличается довольно сложной конструкцией. Главной деталью данного инструмента является диск, рассчитанный на распил разных материалов. Данный элемент имеет специальные зубчики и приводится в движение путем запуска электромотора. Такие инструменты хороши тем, что обычно оснащаются рядом дополнительных функций, которые являются очень полезными во время проведения тех или иных работ.

К таким дополнениям относятся следующие:

• возможность регулировки глубины пропила – для этого есть возможность смещения режущей половины диска по отношению к упорной основе приспособления;
• удаление пыли и стружки – в ряде моделей инструмента имеется специальный патрубок, необходимый для подключения пылесоса промышленного типа (особенно актуальна такая доработка, если речь идет о масштабных ремонтных работах, чтобы предупредить оседание пыли на других предметах мебели);
• защита от случайного выключения – нередко для инициации пилы дискового типа по древесине требуется последовательно нажимать на две кнопочки;
• постоянный режим работы (без перерывов) – это полезное дополнение приходится весьма кстати, если вы планируете осуществлять довольно длинные срезы, на которые уходит много времени.

Настольная

Иначе такая циркулярная пила называется стационарной. Она отличается многофункциональностью и весьма удобным применением. Более того, подобный станок вполне можно сделать своими руками, чем и занимаются многие домашние мастера. Конечно, указанный агрегат будет занимать больше свободного места, но и по своим функциям окажется более производительным.

Аккумуляторная

Поскольку современные аккумуляторы большой емкости имеют внушительные размеры, в небольшой корпус мини-циркулярки они помещаются с трудом. Емкая батарея в такой конструкции не помещается. Необходимо учитывать тот факт, что эксплуатация указанных инструментов хороша тем, что можно не держаться рядом с местами, где присутствуют источники электроэнергии.

Аккумуляторные модели хороши и тем, что их владелец может запастись дополнительной батареей. Последняя даст возможность продлить время работы агрегата.

Рекомендации от профессионалов

Теперь вы знаете, как из ручной циркулярной пилы сделать станок, поэтому рассмотрим советы мастеров:

• Перед тем, как использовать электрическую пилу на станке, проверьте диск пилы при помощи угольника, потому что некоторые недобросовестные производители ставят диск не ровно пол углом в 90 градусов, из-за чего спилы оказываются скошенными.
• Если при работе вы планируете применять стол для хранения на нем инструментов, то размеры столешница должны быть больше, чем 1 м2.
• Для создания станка используйте прочные и высококачественные материалы, потому что в противном случае он прослужит недолго.
• Стол можно дополнять, к примеру, мастера иногда умудряются присоединить к нему особый пылесос или расклинивающий нож с защитой для дисков, чтобы остатки от резки дерева и стружка не летели по всем сторонам.
• Заранее следует выбрать место для монтажа стола, а еще убедиться в том, чтобы пол, где будет стоять стол, был идеально ровным.
• Если есть навыки и желание, то можно сделать складывающуюся столешницу, но тут потребуется тратить больше сил, времени и материалов.
• Если стол вибрирует или качается при работе, то следует отрегулировать высоту ножек при помощи резины.

Так как циркулярная пила является электрическим устройством, то работать с ней стоит специалистам. Перенос выключателя в иное место тоже стоит доверять лишь специалистам.

Циркулярка из болгарки своими руками в домашних условиях

Циркулярка из болгарки – самодельное устройство для распила досок, древесно-стружечных плит, фанеры и иных пиломатериалов из древесины. Этот механизм имеет небольшие габариты и применяется в домашних мастерских. Для изготовления циркулярного станка из болгарки требуется изучить его конструкцию и приобрести необходимые материалы.

Материалы и приспособления

Для создания ручной циркулярки из болгарки потребуются следующие приспособления:

Болгарка. Рекомендуется использовать модели с мощным электродвигателем, чтобы распиливать доски большой толщины.
Диск. Он должен соответствовать диаметру посадочного отверстия

Важно, чтобы на диске присутствовали зубья. Рекомендуется использовать диски с абразивным покрытием или алмазным напылением.
Электродрель

Она использования для проделывания отверстий, необходимых для установки кронштейнов.
Сварочный аппарат. Он соединяет металлические пластины.
Древесно-стружечные плиты.
Инструменты для проведения замеров: линейка, штангенциркуль.
Хомуты, болты, уголки, гайки и иные крепежные соединения.
Молоток, отвертка, плоскогубцы и гаечный ключ.

Для изготовления станины используется сталь. Рекомендуется изготавливать рабочие поверхности циркулярки из фанеры или МДФ. Толщина фанерных листов должна составлять 9-12 мм.

Инструкция по изготовлению

Процесс изготовления ручной циркулярки из болгарки осуществляется в несколько этапов:

Сборка станины в соответствии с чертежом. Основание под станок можно сделать из уголка или трубы с прямоугольным сечением. Части станины соединяются посредством сварки

Важно, чтобы основание циркулярки было устойчивым.
Установка древесно-стружечных или фанерных плит на поверхность основания. На рабочей поверхности делается прорезь для фиксации пильного диска.
Прикрепление болгарки к рабочей поверхности с помощью изогнутых пластин их металла

Дрелью проделываются углубления для болтов.
Вывод провода от пусковой кнопки на боковую кромку болгарки посредством уголка. Это позволяет отключать оборудование из любого положения при экстренных ситуациях. В целях безопасности рекомендуется расположить кнопку на дальнем расстоянии от пильного диска.
Изготовление скользящей упорной планки, предназначенной для настройки толщины отрезаемых частей заготовки. Упор закрепляется струбцинами.

После окончания монтажных работ необходимо проверить работоспособность циркулярного станка. Диск должен вращаться строго в 1 направлении. В противном случае нижняя кромка будет двигаться, что приведет к разбросу опилок и иного производственного мусора, возникающего в процессе пиления досок. Рекомендуется протестировать самодельное устройство, распилив тонкую деталь

Важно, чтобы перед началом пиления станок набрал рабочую частоту вращения шпинделя

Преимущества самодельной техники

Большой популярностью самодельные циркулярки пользуются за счёт простоты своего изготовления, долговечности и надежности. Сегодня многие дачники используют самодельные агрегаты, а не покупают дорогую технику в специализированных магазинах.

К основным преимуществам такой техники можно отнести следующее:

• Универсальность инструмента.
• Простота его изготовления.
• Возможность существенной экономии.
• Надежность и долговечность оборудования.

Имеющиеся в интернете и тематических печатных изданиях схемы исполнения стационарных и мобильных циркулярок позволяют изготовить технику для обработки как тонких заготовок, так и толстых пиломатериалов. Можно подобрать простейшие варианты, которые отлично справляются с обработкой вагонки, тонких ламелей и фанеры.

Как сделать стационарную пилу?

Чтобы соорудить станок подобного типа, будут необходимы чертежи. Отличается стационарная пила от настольной лишь высотой станины.

Устройство столешницы для самодельной циркулярной стационарной пилы.

Важная часть станины – это ровное и широкое основание с прорезью для пилки. Его можно соорудить из оргстекла, ДСП или железного листа. Толщина крышки, на которой в такой конструкции закрепляется провод, определяется исходя из нагрузок. Крышка станины должна быть съемной, чтобы можно было с легкостью получить доступ ко всем компонентам станка.

Первый компонент конструкции, который понадобится изготовить самостоятельно, это стол. Его следует покрыть листом из жести или стали. Дерево трется о дерево или пластмассу, в связи с чем появляется лунка небольших размеров. Следовательно, выполнить качественный пропил не получится. Поперечные связки столика нужно будет делать из алюминиевого уголка 60-70 мм.

Если планка будет скользящей, то крышка столика должна иметь строго параллельные стороны.

Салазки можно изготовить из алюминиевого уголка, который позволит беспрепятственно скользить по краю без потери угла.

Следует позаботиться о том, чтобы диск с зубчиками не выступал над основанием столика больше чем на 1/3 диаметра, иначе инструмент будет опасным. Если нужно выполнить распил бруска 10 см, то диаметр диска должен составлять 35 см или больше. Для привода диска понадобится электромотор мощностью минимум 1 кВт.

Прежде всего нужно сопоставить мощность подготовленного электродвигателя с личными потребностями. Для деталей 15 см и больше сделать инструмент для распила самостоятельно очень сложно.

На любой из данных элементов можно насадить отрезную круглую пилку. Они имеют небольшие размеры и могут использоваться в качестве электропривода для распила досок небольшой толщины. Подобные приспособления рекомендуется закреплять снизу крышки столика.

http:

https://youtube.com/watch?v=Q6VP8I87FKU

Качественный упор с возможностью регулировки можно сделать из кусочка уголка 7-8 см, при этом его длина должна быть на 3,5-4 см больше длины столика. Далее надо обрезать с обеих сторон полочку так, чтобы остаток равнялся длине столика. Задние части загибаются вниз. В нижних полочках надо будет подготовить углубления под резьбу элементов для крепежа. После этого следует надеть на столик упор и скрепить его в нужном положении болтами. Упор следует выставить по шаблону, который предварительно нужно установить между ним и рабочим элементом приспособления.

Особое внимание необходимо обратить на вал. Лучше всего применить готовую деталь с местом для установки диска. Его можно купить в любом магазине по продаже строительных материалов и инструментов

Его можно купить в любом магазине по продаже строительных материалов и инструментов.

Обязательно нужно использовать подшипники. Их можно смонтировать своими руками. Цапфы должны быть укомплектованы крышками. Данные элементы позволяют защитить конструкцию от попадания опилок.

Следует предусмотреть клиноременную передачу. Электродвигатель можно взять, к примеру, от неиспользуемой стиральной машинки. Конденсаторы следует выбирать бумажные или масляные. Другие детали не смогут выдержать реактивной мощности, которая будет циркулировать в цепи.

http:

Если планируется выполнять торцевание деталей, то пригодится каретка. Данный элемент состоит из направляющих брусков, которые крепятся к фанере.

Сооружение дисковой пилы в домашних условиях не является сложным процессом, понадобится лишь подготовить все нужные элементы, выбрать подходящий тип конструкции и следовать данной инструкции.
