«Циркулярка из циркулярки»
В среде столяров-самоучек считается, что превращение ручной циркулярной пилы в станковый инструмент — самый простой метод получения сразу «трех зайцев», а именно:
Главное преимущество изготовления такого станка — «родной» двигатель, гарантирующий максимум производительности благодаря идеальному вращающемуся моменту, оптимальным оборотам. Другие плюсы данного решения:
Станина и столешница
Переделка ручной пилы в циркулярный станок начинается с изготовления стола (либо корпуса-коробки), с обратной стороны которого потом будет крепиться ручной электроинструмент таким образом, чтобы над поверхностью столешницы выступала часть режущей кромки.
Форму и размер стола выбирают, ориентируясь на габариты будущих пиломатериалов. Если планируют делать заготовки небольших размеров, то вполне хватит длины 1500 мм, ширины — 600-700 мм. Для изготовления станины циркулярки подходит стальной уголок, имеющий ширину полки, равную 25-30 мм. Сверху и снизу конструкцию усиливают распорками, сделанными из того же уголка или арматуры. Этот вариант оптимален, чтобы обеспечить каркасу станка максимальную жесткость.
Для столешницы чаще выбирают ламинированную ДСП либо ОСП, некоторые мастера останавливаются на фанере, толщина этого материала — 15-20 мм, но можно взять более тонкий материал, а затем соединить вместе 2 листа. Элементы, составляющие столешницу, совсем не обязательно должны быть одинакового размера, иметь симметричное расположение относительно станины. Главное, чтобы конструкции не грозил риск опрокидывания.
В столешнице делают запил, предназначенный для выдвижения диска. Ту часть поверхности стола, что будет прилегать к режущему инструменту, нередко закрывают жестью, металлическим листом (алюминий, сталь), текстолитом или пластиком. Такое решение дает возможность максимально облегчить перемещение деревянного пиломатериала.
Модификация управления пилы
Такие операции можно выполнять лишь в одном случае: если у инструмента закончился гарантийный срок. Для удобства управления циркулярным станком контакты кнопки и гашетки (рычага) выводят на внешний электрический выключатель, который крепят на корпусе в удобном месте, но там, где полностью исключены случайные нажатия.
Если хозяин предусматривает в будущем возможность периодически снимать ручной инструмент, то контакты фиксируют изолентой либо хомутом. Шнур циркулярки в этом случае включают в переноску, оснащенную кнопкой-выключателем.
Направляющая линейка
Она необходима для точного реза материала разной ширины, поэтому эта линейка (упор) обязана уметь перемещаться параллельно режущей кромке. Такой элемент также изготавливают из стального уголка. В столешнице делают прорези, в которых крепят концы направляющей с помощью винтов.
Сфера применения самодельной пилы
Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.
Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.
Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.
Приспособы для стационарного циркулярного станка
Стационарный циркулярный станок – это та же самая дисковая пила, но жестко закрепленная в столе с верхним или нижним положением пильного диска. Здесь заготовка подается к пильному диску мастером, а не наоборот. Тем не менее для усовершенствования и более точного производства работ, также применяется ряд дополнительных приспособлений.
Самозажимная линейка на станок своими руками
Самозажимная линейка представляет собой длинную линейку (в зависимости от величины стола), которая на торцах имеет зажимные рейки. Ими линейка крепится к торцам стола и остается зафиксированной относительно материала для распиливания.
Линейка фиксируется к торцам стола, таким образом, чтобы между плоскостью линейки и пильного диска возникло нужное расстояние. Заготовка проводится, упираясь боковым торцом в линейку, а в итоге получается заготовка нужных типоразмеров.
Торцевые деревянные зажимы кулачкового типа
В качестве инструкции по изготовлению самозажимной линейки для циркулярной пилы своими руками предлагаем вашему вниманию посмотреть видео.
Параллельный упор
Параллельный упор полностью аналогичен тому, который используется при работе с ручной дисковой пилой. Существует множество его видов, но в целом его конструкция имеет типовое устройство. Планка с г-образным окончанием. Сама планка может быть самозажимной или фиксироваться с помощью струбцины.
Самодельный параллельный упор для циркулярной пилы. Его отличие от линейки в отсутствии размерной шкалы
Видео-инструкция по изготовлению параллельного упора своими руками.
Рекомендуем почитать интересную статью про параллельные упоры для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.
Механизм подъема — лифт
Лифт представляет собой неподвижное устройство, состоящее из двух планок с перфорацией под крепление поперечного упора для циркулярной пилы. Планки позволяют выполнять движение пилой в вертикальной плоскости с целью подъема или опускания режущего диска. В перфорации изготовлено зажимное устройство, которое позволяет фиксировать пилу на той или иной высоте.
Лифт предназначен для регулировки глубины пропила. Это позволяет не только распиливать тонкие или толстые заготовки, но и делать пропилы на неполную глубину. Это необходимо для облегчения изготовления пазов и ниш.
Лифт для регулировки высоты пильного диска циркулярной пилы
На видео представлена подробная инструкция по изготовлению лифта для циркулярной пилы.
Каретка на салазках
Также используется в устройствах с верхним расположением пилы. Конструктивно представляет собой две направляющие с подвижной кареткой, куда монтируется дисковая пила. Заготовка закрепляется под кареткой, а пила подается на подвижной площадке.
Многоцелевая каретка с перфорацией под пильный диск и зажимами для заготовок
Данное видео подробно разъяснит все нюансы изготовления каретки своими руками.
Рекомендуем почитать интересную статью про каретки для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.
Выбор инструментов и материалов
В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.
Для создания распиловочного станка вам нужны будут следующие материалы:
- Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.
- Бруски древесины, размер которых составляет 4*4 см.
- Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
- Болты разного назначения и маркировки, а также разной длины саморезы.
- Клеевой состав, который применяется для столярных работ.
- Средства для обработки изделий от ржавчины и влаги.
- Кабель.
- Наружная розетка.
- Выключатель.
Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.
Для выполнения работ вам потребуется следующий набор инструментов:
- Толстый карандаш или маркер.
- Строительная рулетка, металлическая линейка, уголок.
- Электрический лобзик.
- Шуруповерт.
- Электрическая дрель.
- Шлифовальная машинка.
- Наждачная бумага.
Далее предлагаем рассмотреть, как именно сделать распиловочный станок.
Изготовление стационарного станка из фанеры
Существует множество способов изготовления стационарного стенда для распила дерева, мы рассмотрим один из популярных. Самым недорогим и простым в изготовлении является станок с деревянным столом. Приведем общий алгоритм изготовления, но, стоит учитывать то, что каждый мастер изготавливает его для своих нужд с учетом своих потребностей. Чтобы сделать такой стенд, необходимо выполнить следующие действия:
- На одном из концов деревянного бруса нанести разметку для скругления углов. Также необходимо разметить отверстия для осей на концах и в центре бруска.
- По выполненной ранее разметке в центре бруска, с противоположных сторон, коронкой для резки дерева сделать углубления для установки подшипников. Образовавшиеся пазы соединить сквозной перемычкой.
- В торце и на краю бруса просверлить отверстия по сделанной разметке.
- В подготовленные пазы запрессовать подшипники качения. Для этого необходимо установить подшипник в посадочное гнездо и через деревянную планку смонтировать их на место.
- Определить центр крепежной шпильки, которая будет выполнять роль оси.
- Смонтировать шпильку в посадочное отверстие, точно выставляя ее в центральное положение. Зафиксировать ее положение при помощи гаек и контргаек. Со стороны установки пильного диска установить две профильные шайбы и зафиксировать их положение гайкой.
- Подготовить небольшой деревянный брус. В одном из его торцов просверлить глухое отверстие.
- Из листа OSB / фанеры (зависит от того, что вы выбрали) вырезать две прямоугольные заготовки. На угол одной из них, просверленным отверстием внутрь установить брусок. Зафиксировать его положение при помощи шурупов.
- С помощью метизов соединить между собой подготовленные листы OSB / фанеры.
- Соединить между собой подвижный брусок с брусом на торцевой стенке будущего стенда.
- В листе OSB / фанеры, который будет выполнять роль другой торцевой стенки наметить положение продольного паза. Его центр должен совпадать с центром отверстия в торце подвижного бруса.
- Электролобзиком или другим инструментом вырезать паз.
- Соединить между собой основание станка и подготовленный лист OSB / фанеры с пазом.
- После этого, в отверстие в торце подвижного бруса вкрутить шпильку. На выступающий конец накрутить гайку. Для удобства лучше использовать гайку-барашек.
- Снизу подвижного бруска, симметрично центру установить и зафиксировать прямоугольную панель, вырезанную из листа OSB / фанеры.
- На край установленной панели смонтировать металлический полухомут. Он необходим для фиксации дрели, которая будет использоваться в качестве привода циркулярки.
- Из листа OSB / фанеры вырезать рабочую поверхность станка. На одну из внутренних сторон, для облегчения доступа к пильному диску необходимо установить дверные петли.
- Установить пильный диск на приводной вал.
- Включить дрель. Медленно опустить рабочую поверхность в горизонтальное положение. При этом вращающийся пильный диск прорежет в плите отверстие, необходимое для работы.
После завершающего этапа можно приступать к работе. С помощью выступающей шпильки можно регулировать глубину распила заготовок.
Станина на основе металлических профилей (уголков)
Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).
Станина должна обеспечивать жесткость конструкции станка
На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.
Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.
Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.
Для крепления рабочего вала используются подшипник закрытого типа
Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.
Подшипники крепятся к станине при помощи специальных хомутов
По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).
Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.
Порядок сборки механической части такого станка включает следующие операции:
- сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
- после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
- затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
- по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
- на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
- в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».
Миниатюрный станок из двигателя от стиральной машины
Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.
Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.
Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.
В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.
В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.
Дополнительная важная информация
Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.
Выполняйте следующее:
Приобретите все без исключения нужные материалы и приборы.
После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону.
Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов.
Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину.
Столешница продукта может быть как единой, так и складывающейся
Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии.
Размеры материала, применяемого для создания стола, формируются опытным путём. В идеале уровень конструкции должен соотноситься с ростом мастера.
Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии.
Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т
д. ).
Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.
Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.
Ручное устройство из угловой шлифмашинки
Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.
На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.
Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.
На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.
Возможные варианты маленьких, сделанных своими руками циркулярных пил
Для создания маленькой пилы стоит применять такие же правила, что и при создании устройства из болгарки. Но в этом случае в качестве подставки стоит применять не козлы, а станину. На нее нужно установить небольшой стол с зафиксированным инструментом.
При изготовлении инструмента стоит правильно выбрать высоту конструкции, на которой будет лежать материал для распиливания. Если разместить его слишком высоко или очень низко, есть риск дискомфорта.
Если требуется сделать пилу совсем маленьких размеров, можно использовать трубу ПВХ. При этом двигатель допустимо взять от детской игрушки. В качестве соединительного материала подойдет клеевой пистолет. Питание циркулярки возможно от сети или от батареек.
Для обработки маленьких заготовок делают компактное устройство
Простой распиловочный стол для ручной дисковой пилы своими руками
Здравствуйте, уважаемые читатели и самоделкины!Незаменимым помощником в столярной мастерской является циркулярный станок. Конечно, такой агрегат имеется далеко не у всех, а вот ручную дисковую пилу может позволить себе практически каждый.
В данной статье автор YouTube канала «Mistry MakeTool» расскажет Вам, как расширить возможности такого ручного инструмента, изготовив для него простой распиловочный столик с направляющей.
Этот проект очень прост в изготовлении, и легко повторяется за полчаса.
Материалы. — Листовая фанера 14 мм толщиной— Сосновый брус 50X50 мм— Алюминиевый уголок, саморезы по дереву— Наждачная бумага.

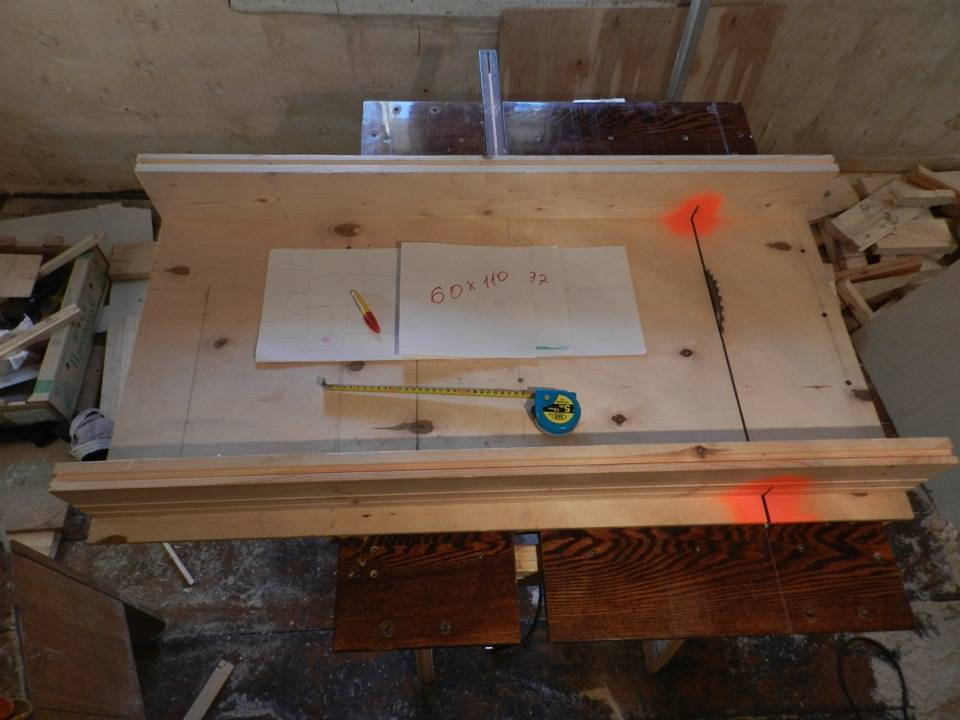

Процесс изготовления. Итак, в качестве основания послужит обычная листовая фанера, кусок ламинированного ДСП или МДФ, из которой вырезается прямоугольная деталь.
К верхней стороне основания, по его краям, нужно прикрепить два сосновых бруса 50X50 мм.
Для этого автор переворачивает основание наиболее ровной поверхностью вниз, подкладывает под края бруски, и выравнивает их. Затем, в шахматном порядке, делаются пилотные отверстия для саморезов с помощью сверла по дереву с зенковкой. Остается скрепить между собой детали саморезами.
Та же операция выполняется и со вторым краем направляющей.
Перед закреплением края второй направляющей, автор передвигает пилу в эту сторону, чтобы получить точное расстояние между направляющими.
Автор решил заблокировать защиту диска в открытом положении. Острой необходимости в этом нет, и повторять данное действие не рекомендуется.
На кожухе отмечается и делается отверстие, в которое (на самый кончик) закручивается стопорный винт.
Для проверки достаточно совместить оба обрезка между собой. В итоге — качественный стык, и общий угол в 90 градусов.
Конечно, на таком приспособлении можно получать и другие углы реза. Достаточно сделать соответствующие отверстия для упора в основании.
Всем хорошего настроения, крепкого здоровья, и интересных идей!
