Циркуляционные насосы для систем отопления

Расчет производительности насоса: главные параметры

При расчетах необходимой мощности насоса для начала нужно определиться с возлагаемыми на него задачами. В целом насос может выполнять функцию поддержания лучшего напора воды. С полученными показателями мощности в системе насос сможет обеспечить прохождение воды по всем узлам системы. Поскольку в ней работает принцип гидравлического сопротивления, нужны оптимальные показатели напора для бесперебойного движения.

Вторая задача – перекачивания воды, которой будет достаточно для отопления всех комнат частного дома. Здесь важен эффективный прогрев квадратуры помещения.

2 ключевых параметра для расчета тепловой мощности насоса:

  • расход оборудования или производительность. Каждая модель насоса отличается максимальной производительностью или количеством подачи воды за единицу времени. В расчетах учитывают количество воды в кубометрах за 1 час времени;
  • максимальные значения напора. Он означает, как прибор может противостоять гидравлической силе. В таблицах измерения и формулах напор рассчитывается в метрах.

Самостоятельно просчитать параметры очень сложно, поэтому лучше обратиться за помощью к специалисту. Он сможет на основании показателей напора, расхода вычислить производительность оборудования. Она будет соответствовать техническим параметрам модели из каталога доступных насосов.

В продаже есть циркулирующие насосы с настраиваемыми показателями производительности. В таком случае вы облегчаете поиски подходящего оборудования. Их стоимость на порядок дороже, но в дальнейшем поможет решить сопутствующие проблемы с  регулированиями напора.

Расчёт оборудования

Прежде, чем приступить к расчёту насоса циркуляционного для отопления, необходимо изучить функции, выполняемые устройством, поскольку именно они являются определяющими при проведении указанного мероприятия:

  1. Водяной насос осуществляет перекачивание теплоносителя, объём которого зависит от площади отапливаемого помещения.
  2. Аппарат преодолевает сопротивление труб и арматуры.

Опираясь на эту информацию, осуществляется расчёт насоса для отопления.

Мощность

Исходя из потребности обогреваемого помещения в тепловой энергии, необходимо уточнить рабочую мощность, которой должен обладать приобретаемый аппарат. Для этого требуется применение следующей формулы:

G = Q/(1,16*DT).

Здесь использованы следующие величины и значения:

Q — количество тепловой энергии, которое потребляется обогреваемым помещением.

DT — показатель разницы температур теплоносителя, циркулирующего в прямом и обратном контурах. Данная величина является постоянной, однако её значение зависит от типа отопления:

  • двадцать градусов — обычное обогревательное оборудование;
  • десять градусов — низкотемпературное отопление;
  • пять градусов — система “тёплый пол”;

1,16 — удельная теплоёмкость. Речь идёт об обычной воде. В случаях, когда в системе присутствует другой теплоноситель, следует подставлять значение, присущее именно ему.

Стоит заметить, что расчёт мощности водяного насоса может быть осуществлён при посредстве иной формулы:

G=3.6*Q/(c*DT).

c — означает удельную теплоёмкость жидкости, которая циркулирует в трубопроводе.

Результат подобных вычислений отображается в кг/ч. Однако достаточно часто производительность рассматриваемого агрегата указывается в кубометрах. Дабы отобразить полученное значение в м3\ч, следует разделить его на плотность воды.

Пример расчёта

Если площадь дома равна 150 метров квадратных, то потребность такого помещения в тепле составит 15000 Ватт. Поскольку отопление здания осуществляется посредством стандартной системы обогрева, оснащённой обычными радиаторами, дельта температур будет равна 20 градусам.

Подставляя имеющиеся данные в соответствующую формулу, можно получить значение искомой величины:

15000/(1,16*20)=646,55 кг/час.

При пересчёте на кубометры, получается:

646,55/971,8=0,665 м3/час.

Правила и нюансы эксплуатации оборудования

Циркуляционный насос покупается не на год и даже не на два. Поэтому каждый владелец загородного дома должен позаботиться, чтобы оборудование было исправно в течение долгих лет. Добиться надежности и корректности работы устройства можно только в случае правильного и своевременного обслуживания.

В список основных правил эксплуатации насоса отопления необходимо включить следующие аспекты:

  • запрещено включать прибор с нулевой подачей;
  • убедиться, что оборудование заземлено;
  • проконтролировать, чтобы электрический мотор не нагревался выше допустимой нормы;
  • проверить соединение в клеммном коробе на наличие/отсутствие повреждений, а все кабели должны быть полностью сухими;
  • удостовериться, что во время старта устройства не возникает никакого постороннего шума или вибрации;
  • оборудование должно работать с рекомендованным производителем уровнем расхода теплоносителя;
  • запрещено запускать циркуляционный насос без воды.

Если оборудование простаивает на протяжении длительного времени, то рекомендуется каждый месяц включать его на 10-30 минут. Такое простое правило поможет избежать окисления и, как результат, блокировки вала.

В случае появления каких-либо сбоев или проблем в работе насоса следует в кратчайшее время вызвать мастера. Это поможет избавиться от множества проблем и незапланированных финансовых трат

Особое внимание необходимо уделить температуре теплоносителя. Она не должна превышать 60-65 градусов Цельсия

Если пренебречь этим правилом, то в трубах и внутри насоса будет появляться осадок, который негативно скажется на работе всей системы отопления.

Расчеты производительности насоса

Производительность (расход) – это показатель объёма, который перекачивает агрегат за определённое время. Например, литры в минуту, литры в час или метры кубические за те же отрезки времени.

Для подсчётов нужны три величины:

  1. Разница температуры воды на подаче и обратке (Δt).
  2. Мощность котла (N);
  3. Теплоёмкость воды – это стандартный показатель = 1,16.

Снятия температур теплоносителя производят на выходе из котла и на входе обратной трубы в котёл. Если нет возможности сделать замеры, берут примерный усреднённый показатель – это:

  • 20 °C для системы с радиаторами;
  • 15°C если установлены скрытые конвекторы;
  • 10 °С для муниципального жилья, в котором радиаторы не перегревают;
  • 5° C для системы тёплый пол.

Формула для подсчёта требуемой производительности (Q) в л/час:

Q = N : (1,16 * Δt)

Приведём пример для котла мощностью 8 кВт и разницей температур 15 °С.

Q = 8000 (Вт) : (1,16 * 15) = 8000 : 17,4 = 460 л/час.

Превратить л/час в кубометры, можно, просто разделив итог на 1000. То есть 460 л/ч = 0,46 м3/ч. Получается, что для такой системы будет достаточно слабенького циркуляционного насоса.

Не стоит брать прибор ни с запасом, ни с дефицитом мощности. Как работа с надрывом, так и «в пол силы» негативно скажется на механизме.

Критерии выбора

Перед тем, как идти в магазин, следует составить себе список параметров системы— объем жидкости, перепады высот, количество радиаторов, протяженность и т.п. Эти данные позволят свериться с характеристиками установки и выбрать наиболее подходящий экземпляр. Прежде всего, надо составить список параметров самого котла, так как он обеспечивает начальные условия работы отопительного контура. Надо руководствоваться правилом максимального соответствия — если прибор уступает требованиям системы, его нельзя покупать — не справится. Избыточность характеристик также вредна — появится шум. Необходимо постараться отыскать оптимальный вариант, позволяющий удовлетворить потребности отопительного контура без излишней мощности или напора.

Производительность насоса вычисляется по формуле:

Q = 0,86 x P/dt, где

  • Q — производительность насоса (расчетная);
  • P — мощность системы (тепловая);
  • dt — разница температур на выходе и на входе котла.

Полученное значение нельзя рассматривать как окончательное. Надо сделать поправку на высоту системы, иначе реальная производительность будет намного меньше.Не следует считать, что высота системы может быть уравновешена обраткой. На практике всегда имеется гидравлическое сопротивление, созданное радиаторами, узлами поворота, разветвлениями и прочими компонентами системы. Как правило, для двухтрубной системы (простая петля без разветвлений) производительность вычисляется умножением высоты на коэффициент 0,7-1,1 (в зависимости от длины и количества радиаторов), а для коллекторной системы коэффициент выше — 1,16-1,85.

В паспорте насоса есть графики, демонстрирующие его производительность на разных скоростях. Надо отыскать такой вариант, где расчетное значение и высота подъема будут примерно посередине. Это положение называется «средней точкой». Если расчетные параметры находятся в ней, устройство будет работать в оптимальном режиме.

Мнение эксперта
Куликов Владимир Сергеевич

Не следует покупать насос «на вырост». Если планируется расширение контура, в любом случае придется покупать новое устройство. Надо выбирать образец, соответствующий имеющимся условиям.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Какие факторы влияют на определение мощности

Для определения точных данных учитываются абсолютно все тонкости тепловой конструкции, но самое главное, нужно вообще понимать, какая функция от него требуется:

У любого циркуляционного насоса всего 2 задачи:

  • обеспечение достаточного напора воды, способного преодолеть гидравлическое сопротивление;
  • принудительное нагнетание скорости теплоносителя, которой хватает для движения по всей системе отопления с равной температурой.

Соответственно, зная его функции, нужно понимать, какая у него производительность (объем воды, перегоняемой в течение часа) и напор (скорость преодоления гидросопротивления).

Но самый главный момент, который должен в обязательном порядке учитываться при выполнении расчета производительности насоса для отопительной системы, — это тип самого блока.

Производители выделяют два вида:

С сухими ротором

Конструкция таких аппаратов исключает контакт лопастей с теплоносителем. Это позволяет перекачивать значительно большие объемы воды, нежели второй вариант нагнетающего устройства. Кроме этого, такие модели можно с легкостью дооборудовать более высокоэффективным двигателем, что позволит увеличить объемы перекачиваемого теплоносителя, без замены самой насосной станции.

С мокрым ротором

Лопасти агрегата полностью погружены в воду. Применение таких приборов характеризуется отсутствием необходимости смазки элементов, а также тихой работой. А все потому, что львиную долю шума, производимого оборудованием, поглощает вода. Но вместе с тем, такие аппараты быстрее приходят в негодность в силу износа комплектующих.

Как правило, первый вариант используется в производственных помещениях, тогда как второй — для создания необходимого уровня нагнетания в сравнительно небольших по площади сооружениях. Кроме этого, существуют еще и мини насосные станции, которыми можно оборудовать загородные дачные домики или небольшие узлы.

Это, собственно, и есть те характеристики циркуляционных насосов для отопления, по которым можно выбрать установку для обвязки отопительного узла. Перейдем к подробному рассмотрению того, как рассчитать мощность циркуляционного насоса для отопления.

Как вычислить производительность оборудования

Перед тем, как рассчитать насос для отопления, следует выбрать рабочую точку расположения оборудования подобного плана. Проще говоря, необходимо определить местоположение прибора, где он будет подключаться к тепловой магистрали. В этом же месте и производится его размещение.

Схема расположения в системе

Выполняя расчет мощности насоса, лучше отдавать предпочтение тому варианту, при котором производительность его первоначальной точки будет приравниваться к пропускной способности, потребляемой непосредственно самим отопительным узлом. Нередко профессионалы рекомендуют выполнять обвязку теплового контура более мощным оборудованием, на случай непредвиденных ситуаций. Однако, если вы не планируете расширять площадь отапливаемого помещения, то необходимости в сверхмощном агрегате нет.

Как выбрать циркуляционный насос по полученным данным

Выполнив расчеты и определив основные параметры (подачу и напор), приступим к подбору подходящего циркуляционного насоса. Для этого используем графики их технических характеристик (В), которые можно найти в паспорте или инструкции по эксплуатации. Такой график должен иметь две оси со значениями напора (обычно в м) и подачи (производительности) в м3/ч, л/ч или л/с. На этот график наносим полученные при расчете данные, в соответствующей размерности и на их пересечении находим точку (А). Если она находится выше графика характеристики насоса (А3), то эта модель нам не подходит. Если же точка попадет на график (А2) или будет ниже его (А1), то это подходящий вариант. Но необходимо учитывать, что если точка будет находиться значительно ниже графика (А1), то это значит что насос будет иметь излишний запас мощности, что тоже нецелесообразно, так как он будет потреблять больше электроэнергии и стоимость его будет также выше, чем модели, график характеристики которой, будет максимально близким к нашей точке.

Есть модели насосов имеющие не одну, а 2-3 скорости. Графики их характеристик будут иметь не одну, а, соответственно, 2 или 3 линии. В этом случае подбор насоса необходимо делать по графику той скорости, которая будет использоваться или с учетом всех линий, если будут использоваться все скорости.

Расчет производительности

Одним из контрольных параметров является производительность насосного оборудования, которая рассчитывается из соотношения:

– количество тепловой энергии, потребляемой в конкретным помещении;

— величина производительности насосного устройства;

– удельная теплоемкость, если как теплоноситель применяется вода, для других видов (трансформаторное масло, антифриз и др.) применяются соответствующие данные;

— разность температуры между прямыми и обратными ветвями отопительной системы, которая может составлять:

  • 20оС – при нормальной системе отопления жилых площадей;
  • 10оС – уровень температуры на нежилых площадях с низкотемпературным отоплением;
  • 5оС – температура теплового носителя в системе теплого пола.

Насос циркуляционный GRUNDFOS ALPHA

Смотрите это видео на YouTube

Приведем пример расчета: площадь отапливаемого помещения составляет 200 квадратных метров, следовательно, чтобы его обогреть понадобятся затраты энергии в 20000 Вт. Помещение оснащено нормальной системой отопления с разностью температур 20оС. Используя эти числовые значения в приведенной формуле, получаем:

20000/(1,16 х 20) = 862 кг/час,

перерасчет в привычные величины дает результат

862 / 971,8 = 0,887 м3/час.

Для отопления указанного помещения понадобится насос с производительностью не менее 0,9 м3/час. Этот показатель нужно искать в паспорте.

Для расчета этой характеристики можно применить и такую формулу:

G = 3,6Q/(c x dT) кг/час, где

с – удельная теплоемкость носителя, применяемого в отоплении.

Проше всего выбрать насос, если уже известна мощность котла. В этом случае можно применить соотношение:

Q = N x dT, где

Q – производительность агрегата;

N – мощность котла;

dT – разность температур на выходе из котла и на обратке.

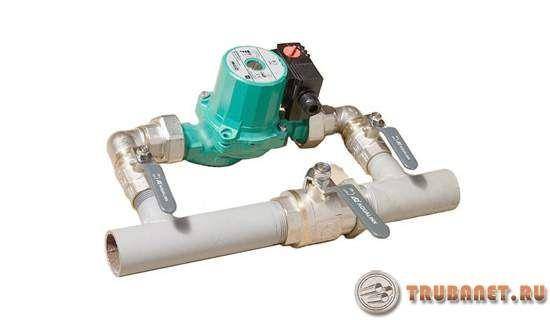

На представленном выше фото показано правильное подключение агрегата для системы отопления с использованием байпаса. Такое размещение позволяет пустить поток жидкости обходным путем при необходимости производства ремонтных работ или замены насоса без остановки функционирования отопительной системы. Смотрите как сделать отопление в честном доме самостоятельно.

Другие параметры для подбора циркуляционного электронасоса

Для точного выбора насоса, обеспечивающего циркуляцию теплоносителя в отопительной системе, недостаточно только рассчитать требуемую его производительность и напор. При подборе еще нужно учитывать другие важные параметры нагнетателя.

Рабочее давление

Давление в системе отопления частных домов составляет чаще не более 2 атм. Чтобы подобрать необходимый насос с учетом этого параметра, нужно предварительно выполнить расчет требуемого напора. Если вычисления будут проведены правильно, тогда нагнетатель обеспечит нужное давление в сети.

Рабочая температура

Когда выбирается насос, всегда изучается его документация. Она позволяет узнать температуру теплопереносящей среды, с которой сможет работать устройство. В документации к бюджетным моделям часто указывается завышенный параметр. Например, если обозначено 90 °C, тогда реальное значение может составлять 70 или 80 °C.

Видео описание

В данном видеоматериале рассказывается о расчете напора и производительности циркуляционной модели электронасоса:

Для обеспечения безаварийной работы системы отопления профессионалы рекомендуют домовладельцам устанавливать качественное и надежное оборудование для циркуляции теплоносителя. Такие нагнетатели способны перемещать жидкость с температурой от 110 до 130 °C. Их цена выше, чем у бюджетных моделей, но у них срок службы значительно больше.

Количество скоростей

Если предварительный расчет выполнен правильно, тогда неважно, какое количество скоростей у циркуляционного насоса. Несмотря на это, специалисты советуют выбирать трехрежимные устройства

С их помощью можно уменьшить потребление энергии и даже снизить уровень шума.

Защитные системы

Дольше всего работают циркуляционные насосы, которые оснащены автоматической защитой. Такие системы исключают перегрев нагнетателей, так как выключают их, если у электрических двигателей существенно повышается температура.

Автоматика также предотвращает сухой ход устройств с мокрым ротором. Благодаря прекращению работы насоса не выходит из строя его электродвигатель, не ломается крыльчатка и остаются целыми уплотнители.

Видео описание

Пример автоматики для циркуляционного насоса показан в этом видео:

Конструкционное исполнение

Под этим понятием подразумевается материал изготовления, размеры патрубков и корпуса в целом. При производстве циркуляционных насосов сегодня применяют чугун и пластик. Оба материала используют для изготовления корпусов. Чугунные модели отличаются продолжительным сроком службы, высокой прочностью и хорошим отводом тепла от электродвигателя. Устройства в пластиковом корпусе обычно устанавливают в местах, в которых низкая вероятность механического повреждения.

Маркировка циркуляционного электронасоса

Из маркировки насоса можно узнать все параметры, которые необходимы для его подбора:

  • вид нагнетателя (UP – циркуляционная модель);
  • способ регулирования скорости (E – частотное переключение, S – ступенчатая регулировка, без обозначения – односкоростная модель);
  • диаметр штуцеров (мм);
  • напор (м);
  • установочный размер.

Видео описание

В видео рассказывается об основных ошибках во время подбора циркуляционного электронасоса:

Конструкция циркуляционного отопительного насоса состоит из корпуса, ротора, крыльчатки с лопатками, уплотнителей, электросхемы. За счет вращения турбинного колеса осуществляется движение теплоносителя. Производители выпускают насосы с ротором в мокром и сухом исполнении. У первой разновидности роторные детали работают в теплопереносящей среде, а во втором случае – у них отсутствует контакт с теплоносителем. Выпускаются также модели с 1, 2, 3 и 4 скоростями.

Как выбрать циркуляционный насос для отопления

Чтобы правильно выбрать марку, вид и тип циркуляционной помпы, надо брать во внимание такие параметры как напор, продуктивность, монтажное исполнение и потребляемую мощность. Все эти величины путем вычислений устанавливает мастер, осуществляющий монтаж всех элементов отопительного контура

Самым оптимальным выбором для отопительной системы небольшого дома остаются «мокрые» помпы, имеющие довольно большой срок работы без какого-либо технического обслуживания. Даже несмотря на то, что внутренние части электродвигателя постоянно соприкасается с разогретой жидкостью, применение современных материалов и технологий не приводит к его коррозийному разрушению в течение долгих лет.

В числе немаловажных моментов при выборе насоса остается его стоимость. Оригинальные насосы таких известных производителей как датский Grundfus или немецкий Wilo стоят достаточно дорого, однако их стоимость перекрывается надежностью и сроком безаварийной работы доходящей до 10 лет. Их дешевые китайские аналоги в среднем нормально работают 2-3 года и затем требуют замены, однако и стоят они в 2-3 раза меньше.

В последнее время предпочтение отдается энергосберегающим насосам, конструкцией которых предусматривается электрическая схема для работы на постоянном токе. Работу по подбору насоса можно произвести самостоятельно, однако, учитывая стоимость самого оборудования и установки, а также избегая лишних расходов при эксплуатации, эту работу лучше доверить специалисту. Кроме основных величин стоит учитывать:

  • тип системы отопления;
  • объем теплоносителя и отапливаемую площадь помещения;
  • шумовые параметры, влияющие на место установки;
  • техническое состояние системы и количество примесей в теплоносителе;
  • тип котельного оборудования и вид топлива, а также температуру теплоносителя на его выходе и входе.

При выборе необходимо опираться на пиковые показатели, что обеспечит работу контура с достаточным запасом прочности и эффективности.

Несколько дополнительных советов

На долголетие во многом влияет то, из каких материалов сделаны основные детали Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни

Обратите внимание, на какое давление в системе рассчитан прибор. Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель)

Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл

Хотя, как правило, с этим не возникает трудностей (10 атм – хороший показатель). Устанавливать насос лучше там, где температура минимальная – перед входом в котёл

На входе важно установить фильтр. Помпу желательно располагать, чтобы она «высасывала» воду из расширителя

Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).

Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Количество скоростей

Для управления (переключения скоростей) используется специальный рычаг на корпусе агрегата. Существуют модели, которые оснащаются датчиком температуры, что позволяет полностью автоматизировать процесс. Для этого не нужно вручную переключать скорости, насос это будет делать в зависимости от температуры в помещении.

Такая методика является одной из нескольких, которые возможно применять для расчёта мощности насоса для определённой системы отопления. Специалисты в этой области применяют и другие способы расчётов, которые позволяют подбирать оборудование по мощности и создаваемому давлению.

Многие хозяева частных домов могут не пытаться рассчитать мощность циркуляционного насоса для отопления, поскольку при покупке оборудования, как правило, предлагается помощь специалистов напрямую от компании-производителя или фирмы, заключившей договор с магазином.

При выборе насосного оборудования следует принять во внимание, что необходимые данные для проведения расчётов нужно брать максимальные, которые в принципе может испытывать система отопления. В реальности нагрузка на насос будет меньшей, поэтому оборудование никогда не будет испытывать перегрузок, что позволит ему работать долгое время. Но есть и минусы — более высокие счёта за электроэнергию

Но есть и минусы — более высокие счёта за электроэнергию.

Но с другой стороны, если выбрать насос с меньшей мощностью от требуемой, то на работу системы это никак не повлияет, то есть она будет работать в штатном режиме, но агрегат быстрее выйдет из строя. Хотя счёт за электричество также будет меньше.

Существует ещё один параметр, по которому стоит выбирать циркуляционные насосы. Можно заметить, что в ассортименте магазинов зачастую встречаются устройства с одинаковой мощностью, но с разными габаритами.

Рассчитать насос для отопления можно правильно, учитывая следующие факторы:

  1. 1. Для установки оборудования на обычные трубопроводы, смесители и байпасы нужно выбирать агрегаты длиной 180 мм. Небольшие устройства длиной 130 мм устанавливают в труднодоступных местах или внутри теплогенераторов.
  2. 2. Диаметр патрубков нагнетателя следует выбирать в зависимости от сечения труб основного контура. При этом увеличивать этот показатель можно, а уменьшать категорически запрещено. Поэтому если диаметр труб основного контура 22 мм, то и патрубки насоса должны быть от 22 мм и выше.
  3. 3. Оборудование с диаметром патрубков 32 мм может быть использовано, к примеру, в системах отопления с естественной циркуляцией для её модернизации.

Что еще влияет на выбор

На подбор насоса для системы отопления, кроме основных его параметров (напора и подачи) могут влиять и некоторые другие факторы, например, такие как: производитель, качество изготовления, долговечность, максимальная температура эксплуатации, стоимость, и др. Зачастую они связаны между собой. Качественные насосы надежных производителей, таких как «Grundfos», «Wilo», «DAB», «Lowara», «Ebara» и «Pedrollo», обычно, имеют большую стоимость. Китайские или отечественные модели, как правило, намного дешевле, но нет гарантии в их надежности и длительной работе. Тут уже все зависит от личного выбора: то ли качественное надежное изделие по более высокой цене или более дешевый, но менее надежный циркуляционный насос, который, возможно, в скором времени придется менять. Иногда, чтобы сэкономить, приобретают б/у «Grundfos» или «Wilo». Часто, они нормально работают дольше новых китайских, но если приобретены у проверенных специалистов, которые могут дать определенную гарантию.

Еще один параметр технической характеристики, который может быть важным при выборе циркуляционного насоса – максимально допустимая температура его эксплуатации, которая также должна быть в его паспорте или инструкции по эксплуатации

Это особенно важно, если насос предполагается установить в системе отопления с твердотопливным котлом на подающей трубе. Максимально допустимая температура эксплуатации его, в этом случае, должна быть не менее 110 о С. Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С

Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С.

Система отопления в частном или загородном доме нуждается в специальном насосе, который будет помогать теплоносителю, циркулировать по трубам. Благодаря такому циркуляционному насосу удается добиться того, что все помещения в доме нагреваются наиболее равномерным образом. Установка такого устройства предполагает проведение некоторых расчетов. Расчет насоса для отопления может зависеть от некоторых определенных обстоятельств. Для начала, необходимо определиться с типом насоса. Насос может быть «мокрым» или «сухим». Их отличие состоит в том, что у первого насоса рабочая область находится под слоем воды, то есть, в перекачиваемой среде.

Такой насос не нуждается в дополнительной смазке или увлажнении. Однако необходимо учесть, что водяной напор или сопротивление во многом могут оказывать влияние на функциональную мощность агрегата. Разберемся же, как рассчитать насос для отопления.

Вычисление силы давления

Для того, чтобы циркуляция жидкости в системе отопления происходила правильно, в первую очередь нужен хороший напор. Благодаря созданному напору, жидкость будет преодолевать естественное сопротивление. Самостоятельно вычислить силу давления на жидкость для преодоления гидравлического сопротивления возможно. Для этого выберите точку в системе, находящуюся на самом дальнем расстоянии от устройства, приводящего жидкость к принудительному движению, то есть от насоса.

Это самый последний радиатор в цепи:

 J = (F+R х L)/p х g (м).

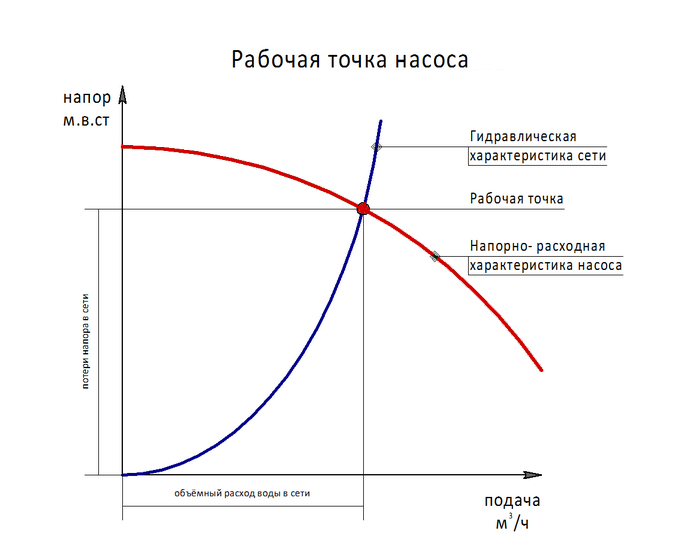

Рабочая точка насоса

При этом L – длина участка, выраженная в метрах; R – гидравлическое сопротивление на участке пути трубопровода, измеряется в ; p – плотность рабочего тела в ; F – сопротивление трубопровода в Па; g – ускорение свободного падения, равное 9,832 м/. Все вышеперечисленное находится в свободном доступе и указано в каталогах от производителей либо в технической инструкции, сопровождающей товар. Для того, чтобы упростить процесс расчета, можно получить приблизительную оценку сопротивления. Проводя эксперимент, были получены следующие данные: R находится в пределах от 105 до 150 .

При прохождении через каждый соединительный шов трубопровода, теряется 30 %, а терморегулирующий вентиль отнимает до 70 %. Смеситель, который расположить в узле управления добавит 20 %. Довольно простым способом правильного подбора циркуляционного насоса предложили Э. Бушер и К. Вальтер, специалисты компании Wilo.

По их расчетам:

 J = R х L х k

Где k – коэффициент, который отвечает за увеличенную нагрузку. Было принято, что в ОС (отопительная система), не имеющей сложную конструкцию водопроводных труб k = 1,3; в ОС с терморегулирующим вентилем k = 2,2, а с обеими устройствами k = 2,6.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
