Пильные цепи Husqvarna для бензопил — стоит ли переплачивать?

Устройство бензопилы хускварна

Все бензопилы этой фирмы отличаются техническими характеристиками, но похожи по своему строению

К основным частям конструкции, которым стоит уделить внимание, относятся:

  • Корпус пилы;
  • Двигатель;
  • Цепь и шина;
  • Рукоятки.

Компания хускварна использует на своих устройствах двухтактные двигатели. Система зажигания у них электронная. Отличительной особенностью является карбюратор, который позволяет пользоваться пилой в любом положении.

устройство бензопилы хуксварна

При создании корпуса используют противоударный пластик, который отлично подходит для суровой зимы, так как выдерживает очень низкие температуры. Также у пил хускварна есть две ручки, одна из которых сделана из прочного пластика и алюминиевого материала. Она присоединяется к основному корпусу с помощью саморезов. Вторая же рукоятка прочно прикрепляется амортизаторами.

За свое многолетнее существование компания husqvarna создала ряд функций, которые делают их пилы особенными. К ним относятся:

  1. Air Injection. Благодаря этой функции стало возможно увеличение длительности работы пилы путем предварительной фильтрации поступающего воздуха. При этом отпадает необходимость постоянного обслуживания фильтров. Это связано с тем, что на фильтр попадает меньшее количество мусора.
  2. Насос. Эта фирма одна из первых ввела в эксплуатацию масляные насосы, которые подавали смазку на цепи. Это позволило значительно сэкономить смазочные материалы и увеличить время работы бензопилы.
  3. Smart Start. Система создана для уменьшения сопротивления при запуске пилы. Инженеры фирмы Хускварна смогли снизить этот показатель почти на половину благодаря добавлению в конструкцию пружины, помогающей в проворачивании маховика.
  4. Съемный фильтр. Фильтр для очистки воздуха можно вытащить и очистить или поменять за несколько секунд. Такая конструкция была придумана давно, но в свое время сделала большой прорыв в истории бензопил.
  5. X-Torq- технология, которая позволила уменьшить расход топлива и увеличить экологичность устройства. Она запатентована компанией Хускварна и не может применяться на устройствах других марок.
  6. Несъемные гайки. Небольшое нововведение в конструкции пил, которое избавит от вечной проблемы потерянных гаек.

Обзор цепей Husqvarna

Предыдущие цепи модели серии Н (Н 30,Н 25 и т.д) со штампом нusqv обладали следующими ключевыми преимуществами:

  1. Устойчивость к растяжению.
  2. Продолжительная работа без заточки.
  3. Общая высокая прочность.
  4. Высокая скорость реза.

Новые цепи серии Х-CUT со штампованным логотипом на каждом звене появились в продаже на территории России в 2017 году. Лабораторные и практические испытания показали, что новая модель по всем показателям превосходит предыдущую.

Новые модели имеют на коробке дополнительную маркировку Х-CUT. Например, одна из первых новых моделей новых цепей имеет на упаковке такую маркировку: Х-CUT SP33G.

Расшифровка маркировки:

  • Х — эстра, CUT — рез (экстрарез);
  • S обозначает форму зуба: Semi chisel (полудолото);
  • P – технология Pixel (Пиксель) — она даёт более тонкий пропил, меньшие сопротивление и нагрузку на ДВС, повышенную скорость реза;
  • первая цифра 3 обозначает шаг цепи в дюймах (стандартный 0,325);
  • вторая цифра 3 обозначает последнюю цифру толщину цепи (паза шины) — 1,3 мм;
  • G – конструктивный тип соединения звена, который снижает возможность отскока при резе концом шины.

Такими комплектуются новые бензопилы Husqvarna четырехсотой серии — 435, 440, 445, 450.

При продаже всех моделей цепей Husqvarna, кроме точных размеров, даются рекомендации, для бензопил какой мощности или модели они подходят. Например:

Пильная цепь модели Husqvarna S64 (S означает форму зуба полудолото или микродолото).

Подходящие модели: Husqvarna 3120 XP, Husqvarna 395 XP.

Рабочие характеристики этой модели:

  • длина шины — 36 см;
  • ширина паза шины (толщина цепи) — 1,6 мм;
  • шаг цепи — 0,404″;
  • число ведущих звеньев — 104;
  • производитель — Husqvarna АВ, Швеция.

Стоимость этой модели на январь 2019 — около 2000 руб.

Следующая модель имеет более подробные описания и рекомендации — Husqvarna Н25:

  • тип зубьев — Микродолото;
  • подходящие модели — Husqvarna 560, 562 XP, 555, 455 e-series Rancher AT, 357 XP, 545, 445 e-series, 450 e-series II, 450 II;
  • длина шины — 50 см;
  • шаг цепи — 0,325″.

Рекомендуется для бензопил с рабочим объемом ДВС от 35 до 62 куб.см . Высокоскоростная цепь с низкой вибрацией. Небольшой радиус рабочих углов зубьев повышает скорость пиления и облегчает заточку.

В итоге, сохраненные прежние производства и вновь созданное предлагают полный набор моделей пильных цепей не только для всех Husqvarna, но и для бензопил других брендов.

Типичные неисправности и ремонт бензопил бренда Husqvarna

Владельцы бензопил Хускварна сталкиваются с поломками своих инструментов крайне редко. Однако если это все-таки случилось, то можно попытаться устранить неисправность своими руками. О том, как определить поломку, и отремонтировать бензопилу Хускварна без помощи мастера – поговорим более подробно.

Как отрегулировать карбюратор на бензопиле Хускварна?

На случай, если не заводиться бензопила Хускварна, или она не развивает обороты – причина этому кроется в нарушении заводских настроек карбюратора. Для этого у инструмента имеются 3 винта, обозначенные буквами «H», «L» и «T».

Чтобы настроить бензопилу Husqvarna, нужно действовать в таком порядке:

  1. Регулировка карбюратора пилы начинается с 5-минутного прогревания ее мотора. После этого начните поворачивать винт «L» до момента, пока не услышите максимальные обороты, выдаваемые ее мотором. Затем сразу же поверните винт на четверть оборота в противоположном направлении;
  2. Затем одной рукой нажмите и удерживайте курок газа на протяжении 10 секунд. При этом второй рукой поверните винт «H» на четверть оборота, чтобы создать максимальную нагрузку на мотор;
  3. После этого отпустите курок газа и начните поворачивать винт «T «по направлению движения стрелки часов. Как только цепь начнет вращение по шине, поверните винт в обратную сторону до момента остановки цепи.

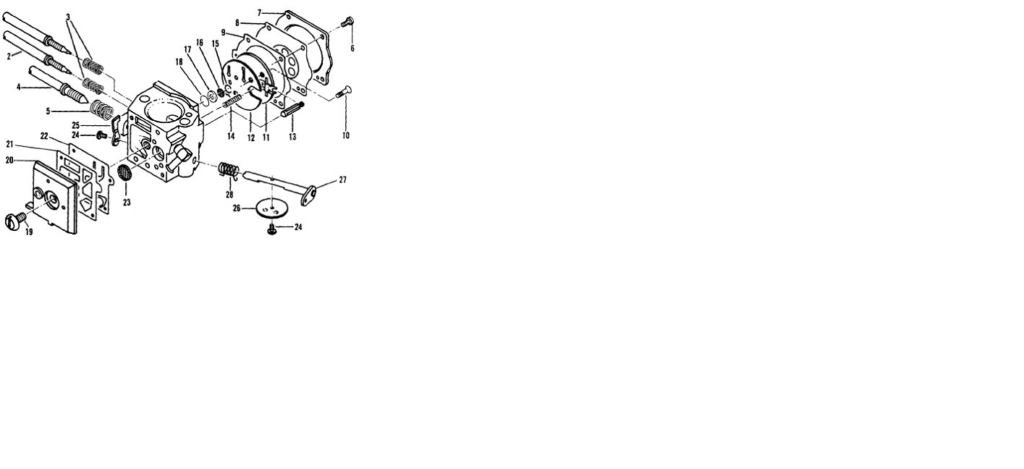

Устройство карбюратора бензопилы Хускварна довольно простое, благодаря чему с его настройкой сможет справиться даже новичок.

Как снять сцепление на бензопиле Хускварна?

Если бензопила не заводиться на горячую или глохнет при нажатии на газ, то причина этой типичной проблемы кроется в износе сцепления. Чаще всего восстановить его оказывается невозможным, поэтому для ремонта потребуется полностью заменить испорченный механизм. Замена сцепления выглядит следующим образом:

  1. Демонтируйте воздушный фильтр и открутите свечу зажигания. При необходимости протрите пространство около свечи бензопилы;
  2. На следующем этапе потребуется снять звездочку с бензопилы Хускварна – это даст возможность внимательно осмотреть механизм на наличие засорений;
  3. Катушка сцепления выкручивается по направлению стрелки часов. Под ней расположена прижимная шайба, которую также нужно извлечь;
  4. В конце производиться замена звездочки и устанавливается новое сцепление. Сборка бензопилы Husqvarna выполняется в обратном порядке.

Первые несколько запусков мотора бензопилы будут сопровождаться звенящими звуками – это связано с тем, что ведущая звездочка будет проворачиваться, пока окончательно не встанет на свое место.

Не поступает масло на цепь бензопилы Husqvarna – причины и решение

Если вы не знаете, почему не связывается цепь, то первое, что от вас требуется – это проверить масляный насос. В некоторых случаях, когда не крутиться цепь – причина может крыться в нарушении герметичности масляных шлангов. В любом из этих случаев нужно действовать в таком порядке:

  1. Для начала снимается защитная крышка и пружина стартера, после чего демонтируется воздушный фильтр бензопилы.
  2. Под ним в правой части расположен масляный насос, который нужно осмотреть на наличие трещин и других повреждений. Если есть необходимость – замените насос;
  3. Если вы заметили, что масляные шланги отошли от своего основания, значит, их также потребуется заменить новыми деталями.

Установив новые запасные части, можно продолжить работу с инструментом. В дальнейшем используйте только качественно масло от проверенных производителей. Большое значение также имеет правильно выбранный угол заточки цепи бензопилы Хускварна, так как от него зависит скорость движения и интенсивность смазки пильного элемента.

Цепи роликовые — описание и размеры

Пример условного обозначения: 2ПР-19,05-64 ГОСТ 13568-97

2 – рядность цепи

ПР- приводная роликовая

19,05 – шаг цепи, мм

64 – разрушающая нагрузка, кН

Основные параметры цепей.

Основные параметры цепи – шаг (t), расстояние между внутренними пластинами (b1) и разрушающая нагрузка (Q). Сегодня производители, как отечественные, так и иностранные выпускают роликовые цепи широкого диапазона для приводов абсолютно любого назначения с шагом от 8,0 до 103,2 мм. Цепи мелкого шага применяются в основном в малонагруженных приводах, крупного шага в нефтяной и металлургической промышленностях.

Виды приводных цепей.

Приводная роликовая цепь может быть однорядной или многорядной, разборной и неразборной. Применение в приводах многорядных цепей дает возможность существенно увеличить передаваемую мощность без существенных изменений размеров привода. Конструктивно такая цепь отличается от однорядной только длиной валика. В том случае, когда доступ к цепи в эксплуатации затруднен, вместо неразборной конструкции могут использоваться цепи разборные, в которых наружная пластина с одной или двух сторон замыкается с помощью штифта или шплинта. Такое решение нашло широкое применение в нефтяной промышленности, где приводные роликовые цепи применяются в составе буровых установок.

Аналоги отечественных цепей

Цепи стандарта BS/ISO

Цепи, произведенные в соответствии с Европейскими стандартами регулируются требованиями ISO606, BS228 и DIN 8187. Шаг цепи находится в диапазоне от 6 мм (0,236 дюйма) до 114,3 мм (4,500 дюйма). Данные цепи характеризуются большим, чем у аналогичных цепей ANSI, диаметром штифта. Это позволяет увеличить износостойкость, благодаря большей поверхности контакта. Обозначение цепей BS расшифровывается следующим образом. Например, двухрядная цепь с шагом 1/2 дюйма обозначается 08B-2. Первые две цифры – размер шага в 1/16 дюйма (в шестнадцатых долях дюйма), поэтому 08 = 8/16 или 1/2 дюйма. Буква B указывает на европейский стандарт BS/ISO. Суффикс 2 обозначает количество рядов цепи, в данном случае обозначает двухрядную цепь. Цепи BS схожи со стандартными цепями ANSI и имеют одинаковый шаг. Однако присутствуют существенные отличия в размерах, которые отличают их от стандартных цепей ANSI.

Цепи стандарта ANSI

Цепи ANSI изготавливаются согласно требованиям стандартов ISO 606, ANSI B29.1 и DIN 8188. Шаг цепи, находится в диапазоне от 1/4 до 3 дюймов. У цепей ANSI диаметр штифта меньше, чем у их аналогов BS/ISO. Поэтому, износостойкость понижена по сравнению с аналогичными цепями BS/ISO. Имеется одно исключение: цепь с шагом 5/8 дюйма, у которой диаметры втулки и штифта больше, чем у аналогичной цепи BS/ISO. Цепи ANSI обычно обозначаются в соответствии с системой ANSI. Например, обозначение для двухрядной цепи с шагом в 1/2дюйма будет ANSI 40-2. Обозначение ANSI читается следующим образом: первая цифра обозначает шаг в 1/8 дюйма (в восьмых долях дюйма), т.е. 4/8 = шаг в 1/2 дюйма. Вторая цифра обозначает тип цепи, например: 0 — роликовая цепь, 5 — втулочную цепь, 1 — узкая серия и т.п.. Суффикс, как и в случае цепей BS/ISO, обозначает количество рядов цепи. Так, например, 2 — двухрядная цепь.

Инструкция по эксплуатации бензопил марки Husqvarna

Для того, что продлить сроки эксплуатации бензопилы и уменьшить износ ее основных деталей, необходимо внимательно изучить и придерживаться всех советов, указанных производителем в руководстве по применению. Ниже перечислим ряд наиболее распространенных вопросов, связанных с эксплуатацией китайской и шведской бензопилы производства Husqvarna, и дадим детальные ответы на них.

Какой бензин заливать в бензопилу Хускварна?

Чтобы приготовить заправочную смесь для бензопил Хускварна, следует использовать топливо марки АИ-92. Крайне редко в инструкциях по эксплуатации к более новым моделям данной марки указывается, что для приготовления смеси можно использовать 95-ый бензин.

Как показывает практика, лучше этого не делать, так как страна-производитель садовых инструментов Хускварна – Швеция, бензин в которой гораздо лучше по качеству, чем в странах постсоветского пространства.

Какое масло подходит для бензопилы Хускварна?

Запчасти в конструкции бензопил компании Husqvarna могут прослужить достаточно длительное время при условии, что владелец инструмента не будет экономить на моторном масле.

Для разбавления заправочной смеси можно использовать масло на основе минералов или синтетики. Второй вариант всегда будет стоить дороже, но и эффект от его применения будет в разы лучше.

Соотношение бензина и масла для бензопилы Хускварна

На соотношение используемого бензина и масла влияет мощность имеющейся в распоряжении бензопилы. Если мощность инструмента меньше 2 л. с., – то пропорция бензина и масла будет составлять 1:40. Иными словами, в 1 литре горючего нужно разбавлять 25 мл моторного масла. Если мощность бензопилы Husqvarna составляет более 2 л. с., то разводить бензин для бензопилы Хускварна потребуется в пропорции 1:50, то есть, в 1 литре топлива разбавлять 20 мл масла.

Правильная обкатка бензопилы Хускварна

  1. Заведите бензопилу и дайте ей поработать в течении 2–3 минут. При этом распиливать ветки или бревна категорически запрещено;
  2. После этого переходите к спиливанию мелкие сучья;
  3. Еще через полчаса можно начинать распиловку крупных бревен.

Обязательно придерживайтесь указанных инструкций – это поможет вам продлить сроки эксплуатации мотора и карбюратора.

Как определить степень натяжения

Быстрая проверка натяжения цепи проводится очень просто: необходимо взяться за зубец и потянуть его вверх. Если цепь натянута правильно, то хвост будет погружен в паз шины на 1/3 своей высоты. Превышение данного показателя говорит о чрезмерном натяжении, а уменьшение показателя – о слабом.

При сильном натяжении режущего элемента бензопилы шина начинает нагреваться и стачиваться, повышается нагрузка на двигатель, и он быстро изнашивается. Включать агрегат с ослабленной цепью запрещается, поскольку при распиловке ее может зажать и оборвать, что несет опасность для пользователя агрегата. Цепь может слететь с шины и травмировать конечности, при этом она часто повреждается сама и повреждает шину. Также работа с ослабленным цепным элементом приводит к одностороннему износу шины, после чего аппарат перестает делать ровные резы, и пилу уводит в сторону.

Когда необходим ремонт цепи бензопилы?

От состояния пильной цепи зависит не только удобство и качество распила, но также и расход горючего и смазочных материалов. Кроме того, эксплуатация неисправной цепи может привести как к полному выходу из строя узлов инструмента, так и к травматизму. Поэтому перед началом работы обязательно нужно проверить состояние бензопилы, наличие масла и горючей смеси, а также целостность корпуса и работоспособность органов управления.

Срок службы цепи зависит от многих факторов – материалов, из которых она изготовлена, условий эксплуатации, манеры работы оператора и т.д. При нормальном режиме работы обслуживание профессиональной бензопилы проводится каждый день. Что касается домашнего инструмента, он используется не так интенсивно. Но к распилу всё же следует подготовиться, просушив и очистив материал от грязи и посторонних предметов.

Цепь бытовой бензопилы подлежит немедленному ремонту при появлении таких признаков, как:

  • замедление и затруднение распила;
  • биение или повышенная вибрация пильной шины;
  • неоднородность стружки;
  • нагар на линии распила и стружке;
  • характерный запах горелой древесины или перегретого металла;
  • выделение пыли при распиле и т.д.

Если вы располагаете необходимым инструментом, знаниями и навыком, совсем необязательно обращаться при возникновении этих симптомов в сервисный центр — натяжку, заточку и пр. можно выполнить самостоятельно. Непосредственный визуальный осмотр пильной цепи позволяет удостовериться в наличии неисправностей, а также выявить их степень и определить подходящий способ устранения.

Эксплуатация пилы

Мы проверили бензопилу в эксплуатации и сейчас поделимся своим опытом с вами, получился своего рода отзыв.

Первым делом заправляем инструмент необходимыми для работы жидкостями: топливо и масло для смазки цепи.

Мы эксплуатировали Хускварну 142 около часа. В качестве бытовой бензопилы она подходит идеально: практически полное отсутствие вибраций в руках, вполне выносимый уровень шума и, главное, отличные режущие способности.

Топливная смесь готовится на основе бензина АИ-92 и фирменного двухтактного масла Husqvarna HP в пропорции 50 к 1. Здесь интересно отметить, что при отсутствии под рукой масла, добавляемого в указанном соотношении, производитель разрешает кратковременное использование качественного масла, разводящегося с бензином в соотношении 33 к 1.

Стволы свежей сосны и сухой березы диаметром 26 см были неоднократно распилены в среднем за 7 с каждый. Сухой дуб поддавался чуть медленнее; на распил бревна диаметром 24 см примерно уходило 14 секунд.

Скорость распила немного ниже, чем у профессиональных бензопил, которые мы тестировали, но это уже и пилы другого порядка стоимости. Работы на полную мощность Хускварна 142 не боится, высокие обороты даже рекомендованы инструкцией. Тормоз срабатывает идеально – цепь останавливается мгновенно.

Затем был сделан анализ отзывов владельцев Husqvarna 142 на трёх специализированных форумах

Мы принимали во внимание лишь те публикации, авторы которых давно зарегистрированы и используют бензопилу не профессионально, т.е. не каждый день на протяжении нескольких лет

Понятие шага

Шаг — половина расстояния между соседними хвостовиками или между тремя соседними заклепками.

Существует несколько размеров, 1/4 дюйма — самый маленький, 3/4 дюйма — самый большой и 3/8 и 0,325 — дюймовый, самые популярные.

Шаг — параметр, который имеется не только у гарнитуры, но и у звездочек шины и бензопилы.

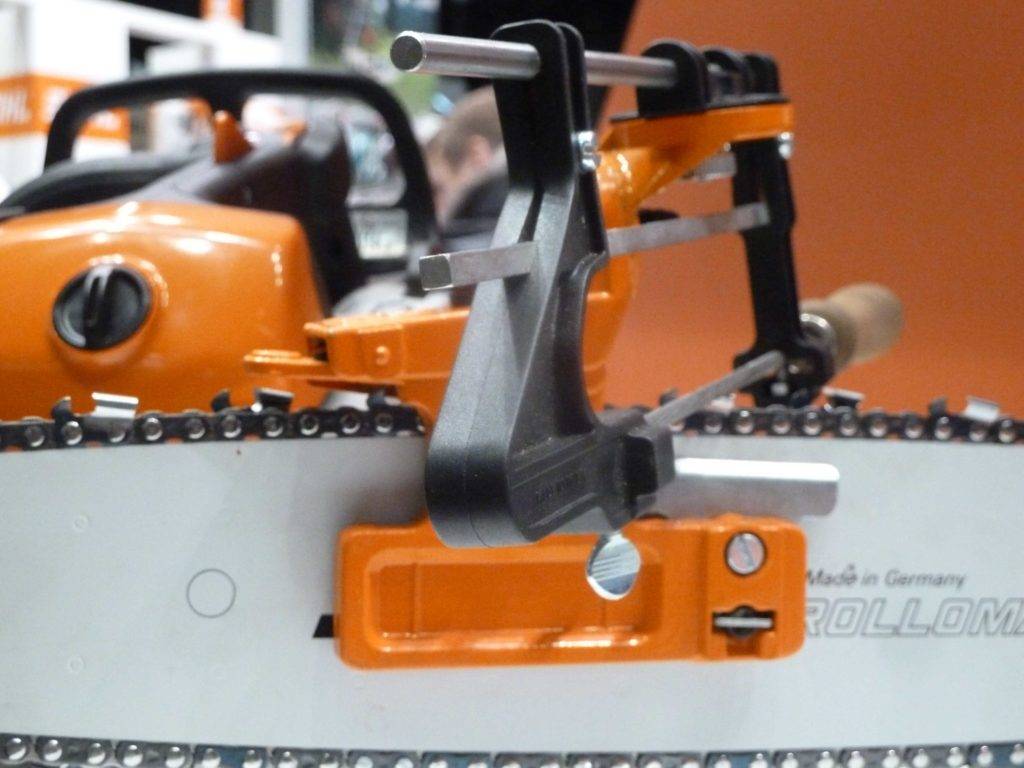

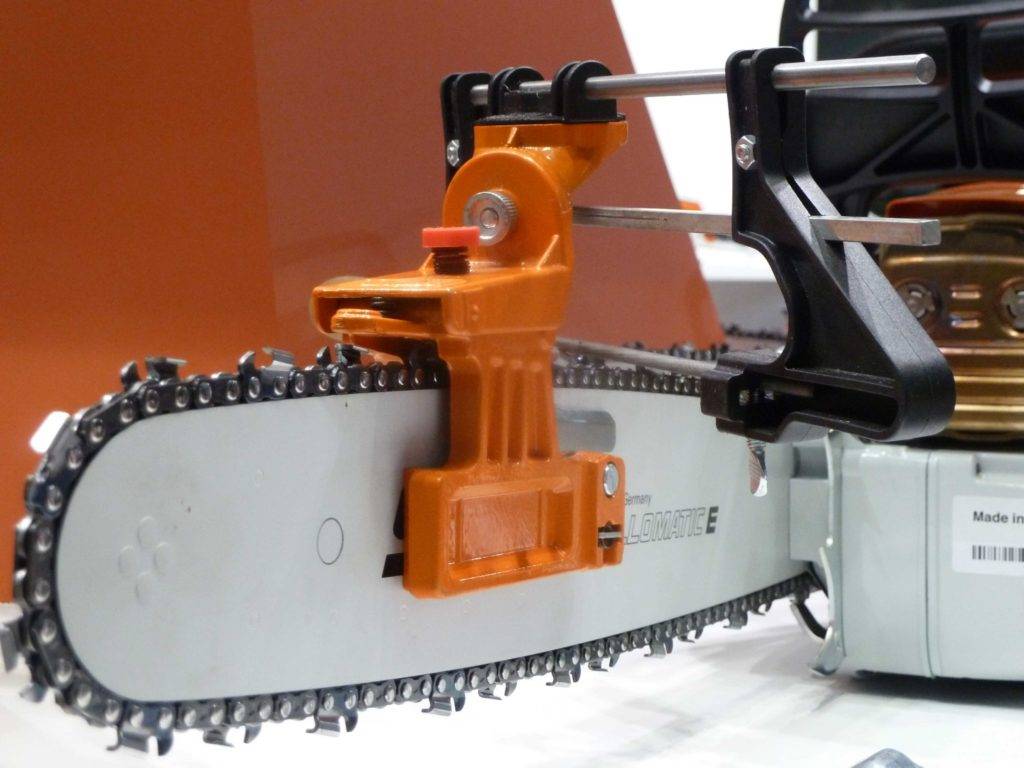

Использовать cтанки для заточки цепей Ресанта Т-100, PATRIOT SMG 230, RedVerg RD-CS100, WORTEX GC 1090, ВИХРЬ СЗЦ-200 для цепной пилы довольно просто. Дачник может выполнить заточку зубьев самостоятельно вместо того, чтобы разыскивать специалиста.

Шаг 1. Характеристики пильной цепи

Прежде чем браться за заточку цепи, вы должны знать точные спецификации пильного полотна. Как правило, характеристики приведены на коробке, в которой продается цепь, а также в любом руководстве пользователя, которое прилагается к цепи. Компания OREGON рекомендует для дачников купить цепь для бензопилы OREGON 91VXL с получизельными резцами, предназначается для лёгких пил (до 45 см3 рабочего объёма движка) с шинами от 12” до 16” (30–40 см).

Шаг 2. Место установки станка для заточки цепей

Точилка для бензопилы должна быть установлена на твердую, жесткую поверхность так, чтобы не допустить смещения во время эксплуатации. Выбирайте место, где вы легко сможете установить на цепь заточной диск.

Шаг 3. Установка заточного круга

Исходя из характеристики пильной цепи, полученной в первом шаге, выбирайте заточный круг для заточки цепи бензопилы правильного размера, который поместится в зазоре между зубцами цепи бензопилы. Общая толщина точильного круга составляет 3/16” (4,75 мм). На рынке можно купить заточной диск PATRIOT PGD 348, DDE 648-106, Sturm! BG6007S-999, Metabo 629096000 разной толщины, поэтому выбирайте в соответствии с вашими габаритами.

Шаг 4. Угол поворота

Следующий важный момент – угол поворота. Поместите пильную цепь в держатель станка для заточки, а затем отрегулируйте угол поворота. Наиболее распространённый угол поворота составляет от 0 до 60 градусов. Но он может быть увеличен до 80 градусов.

Шаг 5. Угол лезвия зубца

Снова вернемся к характеристикам из руководства, полученным в первом шаге статьи. Посмотрите, каков заданный угол зубца лезвия. Станок для заточки пильных цепей CHAMPION, OREGON, PATRIOT, Sturm, REZER позволяет отрегулировать этот угол, ослабив ручку держателя цепи. Эта ручка может перемещаться в отрицательном и положительном направлении, выставляя нужный угол.

Шаг 6. Регулировка глубины

Следует также отрегулировать ограничитель глубины, чтобы заточный круг точилки цепной пилы не зарезался слишком глубоко между зубьями. Если эта глубина не отрегулирована должным образом, станок для заточки пильных цепей будет стремиться разрезать металл между зубцами, в результате чего можно повредить пильную цепь.

Не правильная глубина также может приводить к перегреву лезвия, что негативно скажется на заточке зубьев.

Шаг 7. Начало процесса заточки цепи

Теперь медленно опустите круг на первый зуб. Когда камень коснется лезвия, появится немного искр. После того, как заточный круг некоторое время обрабатывал зубец цепи, отведите его. Вы заметите, что внутренняя часть цепного зубца теперь имеет блестящий металлический вид.

Шаг 8. Продвигаемся дальше

Медленно затачивайте каждый зубец на одной стороне цепи. Закончив с одним набором зубцов, следует снова отрегулировать угол точильного станка. Если сначала это были 20 градусов в плюс, теперь вы должны изменить настройку на 20 градусов в минус. После этого повторите процедуру для противоположного набора зубьев цепной пилы.
