Для чего нужно смазывать передаточный узел?
Каким бы прочным не был металл шестерен, трение зубьев друг о друга неизбежно приводят к износу.
Кроме того, в отсутствие антифрикционной смазки, шестерни при работе сильно нагреваются, происходит так называемый «отпуск» закаленной стали – металл теряет твердость. После этого происходит стремительный износ и даже поломка зубьев.
Помимо стандартных нагрузок (когда при вращении происходит зацепление шестерен), зубья могут перемещаться в продольной, осевой плоскости. Это происходит в случае, когда перфоратор сконструирован по храповой схеме.
Малая шестерня вместе с подвижным валом движется вперед-назад относительно большой. Соответственно смазка должна обеспечивать беспрепятственное скольжение.
Кроме того, валы редуктора опираются на подшипники. Если они не герметичны (с заложенной собственной смазкой), используется одинаковый состав (вся механика в одном корпусе).
Что на перфораторе нужно смазывать
Обычно обслуживание электроинструмента выполняется осенью или весной, когда наступает длительный отпуск для прибора или его подготовка к очередному сезону. Чтобы произвести диагностику электроинструмента правильно, нужно сначала разобраться, какие детали на перфораторе нужно смазывать. Конструктивно перфоратор — сложное устройство, состоящее из ряда следующих элементов:
- Корпус — основа инструмента, внутри которой размещены все составные детали
- Электромотор — главный агрегат, который приводит в действие исполнительный орган инструмента — патрон. Двигатели в перфораторах имеют горизонтальное и вертикальное расположение
- Поршневая система — это составная часть редуктора, которая отвечает за формирование ударных действий
- Патрон — имеет специальный механизм с быстрой фиксацией рабочих насадок
- Редуктор — механизм, который передает вращательные движения от вала электромотора на патрон инструмента. В конструкции редуктора есть «пьяный подшипник», который и создает ударные движения, передаваемые на поршневую систему
- Предохранительный механизм в виде муфты, которая ограничивает вращение патрона при заклинивании рабочей насадки, тем самым, исключая перегрев мотора
- Рабочие насадки — это вспомогательные элементы, которые устанавливаются в конструкцию патрона инструмента
Чтобы представить, из чего состоит перфоратор, ниже приведена схема устройства электроинструмента.
Зная конструкцию рассматриваемого инструмента, можно разобраться в том, какие детали перфоратора нуждаются в смазке. Прежде всего, в смазке перфоратора нуждается редукторный узел, главным предназначением которого является регулирование скорости вращения рабочей насадки, закрепленной в исполнительном органе (патроне). При работе инструмента шестерни испытывают большие механические нагрузки, что способствует увеличению трения. Отсутствие смазочных материалов приводит к ускоренному износу шестерней.
Чтобы повысить эксплуатационный ресурс рассматриваемого механизма, понадобится регулярно не просто добавлять смазку в конструкцию редуктора, но еще и предварительно удалять остатки старых смазочных веществ. Зачем удаляется устаревшая смазка для перфоратора, знают далеко не многие. Удалять ее нужно для того, чтобы очистить металлические частицы и пыль, которые формируются в процессе трения шестерней. Если не вычищать старую смазку и наносить новые смазочные вещества поверх нее, то эффективность такой диагностики будет равняться нулю.
Это интересно!В процессе выработки шестерней происходит увеличение металлической пыли, которая негативно влияет на работу деталей, так как из-за нее увеличивается сила трения, а значит, повышается нагрев и ускоряется износ. Редуктор или передаточный механизм в перфораторе смазывается с завода, однако менять смазку нужно каждый год при ежедневном применении агрегата. Кроме редуктора, на инструменте нуждается в смазке также патрон и посадочное место устанавливаемой насадки — бура (хвостовая часть). С завода патрон (внутренняя его часть) не смазывается, поэтому об этом нужно побеспокоиться владельцу инструмента, если имеется желание пользоваться агрегатом продолжительное время. Кроме внутренней части патрона перфоратора, в смазке еще также нуждается хвостовик устанавливаемых насадок.
Еще в конструкции агрегата имеются подшипники скольжения. Они также испытываются большие нагрузки, поэтому для повышения их срока службы, при проведении диагностических процедур, необходимо вносить смазывающие вещества в конструкцию подшипников.
Это интересно!Мало кому известно, но для улучшения работы инструмента, в смазке также нуждается еще один узел инструмента — коллекторный.
Зачем нужно вносить смазку
Перфоратор — это механизм, внутри которого имеется множество подвижных деталей, испытывающих большие нагрузки. Чтобы разобраться, зачем перфоратор нуждается в смазке, разберемся с назначением смазывающих веществ. Смазывающие вещества вносятся в конструкцию агрегата для следующих целей:
- Снизить трение. При снижении трения увеличивается срок службы деталей, поэтому смазывать необходимо практически все подвижные узлы и механизмы, кроме внутренней части электромотора (ротора или якоря, вращающегося внутри статора)
- Увеличить отвод тепла или повысить теплоотвод. При трении деталей происходит их нагрев, бороться с которым предназначены смазочные вещества
- Защита механизма от проникновения пыли и влаги извне, а также задержание металлической пыли и частиц, которые формируются при трении
Наличие смазки не просто снижает трение деталей, но еще и повышает эффективность работы механизмов. Именно от периодичности проведения профилактических работ зависит, сколько сможет прослужить перфоратор.
Это интересно! Патрон и хвостовая часть насадок нуждается в смазке, что делается с целью снижения трения, а также для уменьшения нагрева. Ведь в процессе работы насадкой происходит контактирование фиксаторов патрона с хвостовой частью, которые быстро нагреваются.
Зачем элементам перфоратора нужна смазка
Смазка, в том числе используемая для перфоратора, представляет собой вязкое вещество, применение которого необходимо для уменьшения коэффициента трения между двигающимися относительно друг друга элементами конструкции механического устройства. Таким образом, смазка только уменьшает трение, но не устраняет его полностью, поэтому смазывающий состав постепенно насыщается продуктами износа трущихся деталей – металлической пылью. В результате не только изменяется вязкость смазывающего состава, но и он сам становится причиной более интенсивного износа оборудования.
Как правильно выбрать смазку для определенной модели перфоратора? В первую очередь нужно учитывать рекомендации производителя оборудования, который обязательно указывает как требуемый тип смазывающего состава, так и периодичность его замены
Особенно важно ориентироваться на такие рекомендации, пока еще не истек гарантийный срок на перфоратор. Иначе в случае поломки устройства у вас не получится воспользоваться гарантийными обязательствами производителя
Многие владельцы перфораторов после истечения гарантийного срока начинают использовать для смазки не фирменные составы, а их более дешевые аналоги – литол или солидол. Конечно, такие смазочные вещества не способны нанести вреда элементам конструкции перфоратора, но, применяя их, следует иметь в виду, что выполнять их замену следует намного чаще.
Общие правила замены смазывающего вещества
Основным модулем УШМ является редуктор. Именно эта часть болгарки испытывает максимальную нагрузку. В состав блока входят разные элементы, способствующие вращению. Попадая в корпус инструмента, вещество уменьшает трение. Составы, используемые для редуктора УШМ, позволяют уменьшить температурные показатели, возникающие при эксплуатации.
В ходе работы болгарки, помещенная внутри смесь для смазывания постепенно разлетается в пределах корпуса. Спустя время, вещество начинает сохнуть, и образуются в работе комки. Эти кусочку собирают на себя частицы пыли и металла, поэтому и нужна быстрая замена маслянистого состава. Иногда проблема возникает из-за высокой температуры. Смазка греется, вытекает, и редуктор остается без защитной массы
Важно своевременно произвести замену
Выбор смазки
Прежде чем разбираться с вопросом о том, как смазывать перфоратор, следует познакомиться со средствами, которые могут быть использованы для осуществления такой процедуры. Как правило, производитель указывает тип или марку смазки, оптимально подходящей к оборудованию определенной модели. Во всяком случае такие указания есть в инструкциях перфораторов, выпускаемых под авторитетными брендами. Если же подобных рекомендаций нет, можно поинтересоваться у консультанта в магазине, какая смазка для приобретаемого вами перфоратора подойдет лучше всего.
Сервисные центры используют фирменные смазочные составы, которые трудно найти в магазине, но можно заказать, зная код продукта
Универсальной и относительно недорогой смазкой, которую можно использовать для большинства современных моделей перфораторов, является масло, заливаемое в дизельные двигатели. Активно и достаточно успешно для смазки перфораторов используются составы, основу которых составляет графит. Такие составы, в частности, применяют для смазки червячных передач открытого типа.
Как смазывать редуктор триммера?
В верхней части корпуса, там, где установлен блок шестерней, имеется технологическое отверстие, которое при эксплуатации триммера заглушено винтом. Этот винт выкручивается, и в отверстие при помощи носика, имеющегося на тюбике, вводится 1,5…2 мл смазки. Если смазка была приобретена в другой расфасовке, то для данной операции подойдёт и обычный одноразовый медицинский шприц.
После этого винт устанавливается на прежнее место. Эту процедуру, независимо от рекомендаций пользователя, стоит выполнять через каждые 10…15 часов эксплуатации триммера в рабочем режиме. Иными поводами к обновлению или замене смазки редуктора являются самостоятельное выполнение мелких регламентных работ (например, очистка и промывка шестерней редуктора перед началом летнего сезона), ремонт узла, консервирование триммера на зимний период и т. д.
Если узел редуктора разобран, рекомендуется полностью удалить с поверхности деталей остатки прежней смазки, даже в том случае, если она не имеет следов окисления и загрязнения. И только потом наносить новую смазку.
После нанесения смазочного материала рекомендуется несколько раз провернуть вал вручную, и убедиться, что смазка равномерно распределяется по всем деталям редуктора.
При смазке особое внимание уделяется следующим элементам:
- Маховику: на его поверхность, как правило, интенсивно налипает остатки травы, а загустевающий травяной сок создаёт дополнительное сопротивление.
- Собачке стартёрной катушки, которая в процессе включения привода постоянно соприкасается с пазами на маховике. При этом происходит не только механический износ, но и механохимическая коррозия соединения «маховик-собачка», поскольку материалы у этой пары – разные (маховик – алюминиевый, а собачка – стальная).
- Подшипникам, если их уплотнения изношены, и через них остатки смазкивыдавливаются наружу. В этом случае агрегат начинает интенсивно вибрировать при нагружении. Такое случается с триммерами китайского производства, поэтому стоит в перспективе подумать о замене подшипникового узла на более качественный, например, от шведской фирмы SKF.
Гарантия долгой жизни любого ручного инструмента состоит в правильном периодическом его обслуживании. Конечно, можно отдавать на обслуживание и диагностику в специальные сервисные центры, но, как говорится, «Хочешь сделать хорошо – сделай всё сам». Поэтому стоит разобраться как самостоятельно обслужить такой популярный у домашних мастеров инструмент, как углошлифовальная машинка или болгарка, в простонародье.
Наиболее подвержены износу подвижные части УШМ. Это подшипники якоря, шестерёнок, а также сами шестерни, находящиеся в редукторе. Смазочный материал (или лубрикант), закладываемый заводом изготовителем, со временем стареет, свойства его теряются, всё это приводит к большему износу шестерёнок в редукторе и, как последствие, к повышенной вибрации и появление постороннего шума во время работы. Периодическое обслуживание и замена лубриканта в редукторе УШМ необходимо проводить хотя бы раз в год.
Контроль правильности нанесения смазки в редуктор УШМ
Последним шагом во время обслуживания углошлифовальной машинки является проверка правильности нанесения и распределения внутри редуктора смазочного материала. Для этого, после того как редукторный узел собран, электроинструмент включают без нагрузки на несколько минут, при этом следует следить, чтобы не было никаких посторонних звуков, запаха и прочего. При их возникновении необходимо сразу же отключить болгарку от сети. Также проверяется нагрев редукторного узла. Смазочный материал должен распределять тепло равномерно и температура редукторного узла не должна быть сильно высокой.
После непродолжительной работы откручивают 4 винта, затем снимают крышку с редуктора. Визуально следует осмотреть косозубые шестерни на наличие на них смазки. Если она отсутствует — значит было заложено слишком малое количество смазочного материала и следует доложить. Если в процессе работы его выдавливает из щелей, то значит его заложили многовато и излишки следует удалить. После внесения каких-либо изменений снова проверяют работу болгарки без нагрузки.

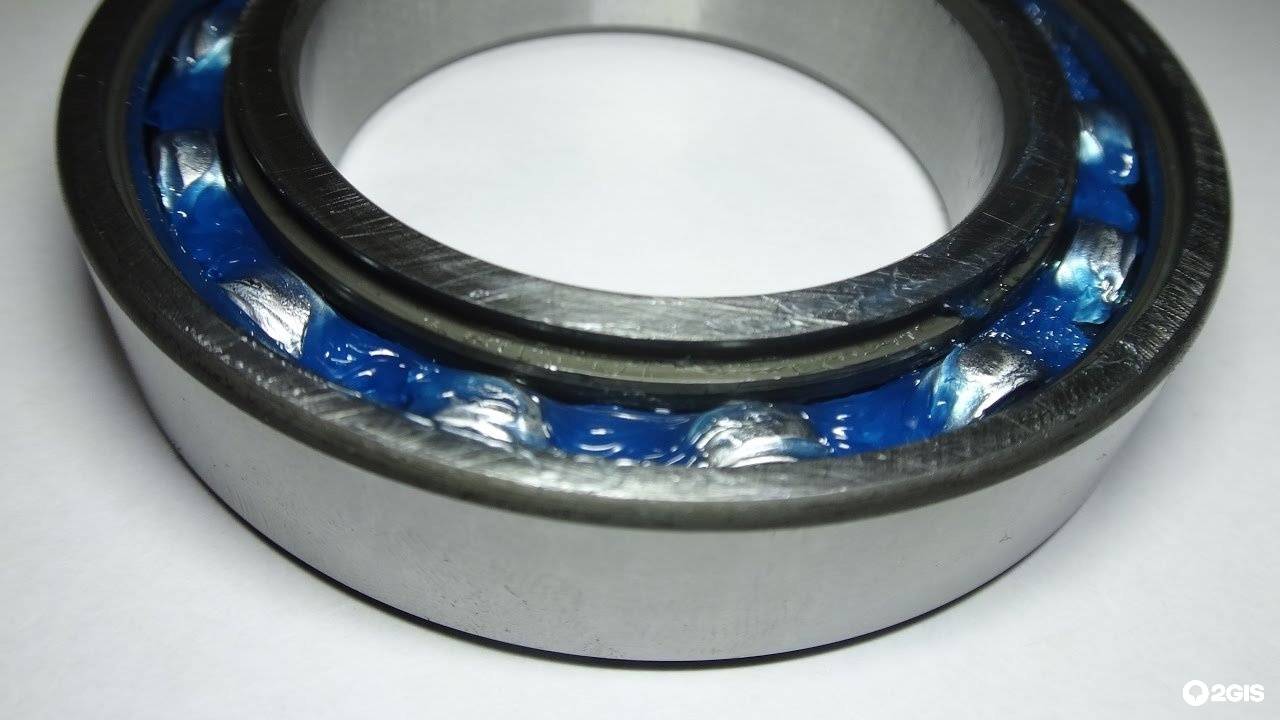

Как открыть закрытый подшипник с железным пыльником для смазки
Металлическое кольцо держится в обойме за счет упругости. Для того чтобы добраться до шариков, надо острым предметом (лезвие ножа, специальный захват или шило) зацепить и выщелкнуть. При этом способе следует быть аккуратным и не помять устройство. Иначе будет невозможным в дальнейшем поместить его на место.
Далее, такую же операцию производим с другой стороной. После этого удаляем старый наполнитель с помощью растворителя (диз. топливо, бензин, керосин). Подсушиваем. Проводим диагностику на пригодность по алгоритму, описанному выше, и начинаем сборку.
Устанавливаем одно защитное кольцо. Помещаем в пространство новое масло. Прокручиваем несколько раз, чтобы она распределилась по всему объему. Убираем излишки и закрываем второй крышкой. Существуют модели, где предохранительное устройство фиксируется металлическим стопором. Тогда требуется снимать и устанавливать эту деталь.
Правильный уход за дрелью с функцией перфоратора
Дрель, обладающая функцией перфоратора, является гибридом двух типов оборудования, используемого для создания отверстий в различных материалах. В отличие от классического перфоратора, такая дрель имеет некоторые конструктивные недостатки, что делает ее техническое обслуживание более сложным и не слишком удобным. К таким недостаткам, в частности, относятся:
- отсутствие специальной емкости, в которую заливается смазывающий состав;
- сложность обслуживания патрона из-за особенностей его строения.
Основной уход за дрелью с функциями перфоратора заключается в том, что после каждого использования бур такого оборудования (в том числе и хвостовую часть) необходимо хорошо очищать от отходов сверления, а перед тем как вставить такой инструмент в дрель, на его хвостовик следует нанести небольшое количество смазки (можно использовать обычный солидол). Если количество смазки на хвостовике будет избыточным, это не нанесет вреда самому инструменту и используемому оборудованию, но может негативно отразиться на внешнем виде поверхности, которую вы сверлите, так как излишки смазывающего состава будут разбрызгиваться из вращающегося патрона.
Как правило, дрели, обладающие функциями перфоратора, приобретаются для бытового использования, так как их цена вполне доступна, а со своими функциями при выполнении несложных ремонтных работ по дому они достаточно хорошо справляются. Несмотря на то, что эти электроинструменты отличаются упомянутыми выше особенностями, уход за дрелью-перфоратором не отнимает много времени и не вызывает проблем даже у не слишком опытных пользователей.
Смазка редуктора перфоратора и патрона как правильно сделать
Начинается смазка для редуктора перфоратора с того, что для начала нужно разобрать электроинструмент, чтобы добраться до самого устройства. Начинать смазывать редуктор можно сразу после того, как заканчивается гарантийный термин. Чтобы разобрать корпус прибора, понадобится взять следующие инструменты и материалы:
- Набор отверток
- Чистые тканые материалы для удаления устаревшей смазки
- Бензин или растворитель
- Смазочный материал
Когда все инструменты и материалы готовы к работе, можно начинать смазывать редуктор перфоратора. Вместе с редуктором одновременно смазывается и патрон инструмента, так как для того, чтобы извлечь передаточный механизм, понадобится начать процесс демонтажа именно с исполнительного устройства.
Последовательность смазывания редуктора с разборкой перфоратора имеет следующий вид:
- Для начала корпус электроинструмента нужно очистить от пыли. Это нужно для того, чтобы предотвратить попадание загрязнений внутрь прибора
- Начинать профилактику нужно с разборки патрона. Используя отвертку, следует демонтировать резиновое, а затем и стопорное (под резиновым) кольцо.
- После этого следует снять кожух патрона
- Демонтируется прижимное кольцо
- Извлекается пружина вместе с шариками. Фиксирующая часть редуктора в патроне разъединена, поэтому приступаем к демонтажу передаточного механизма
- Разбирается корпус инструмента. Для начала снимается задняя часть, что позволит отсоединить щеточный узел от коллектора электромотора
- После этого демонтируется крышка передней части
- Демонтируется вместе с валом редуктор электроинструмента. Для этого переключатель режимов нужно перевести в режим «отбойного молотка». После этого извлекается переключатель режимов, а затем аккуратно вынимается редукторный узел
https://youtube.com/watch?v=f9lm49mYsv4%3F
Когда редуктор извлечен из корпуса рассматриваемого инструмента, приступаем к замене смазки, что вполне реально сделать в домашних условиях.
В емкость типа миски нужно налить бензин, а затем опустить механизм и приступить к его отмыванию
После тщательного вымывания старой смазки, необходимо протереть устройство и дать ему просохнуть
При промывании своими руками нужно обратить внимание на состояние узла. Наличие дефектов недопустимо, поэтому при их обнаружении, понадобится либо произвести замену или же купить новый редуктор на перфоратор
Используя смазочное вещество (исключительно новое), следует тщательно промазать механизм
Лучше внести исчерпывающее количество смазки, нежели ее будет недостаточно
После этого можно приступать к сборке механизма
Устанавливая на место деталь, нужно соблюдать последовательность сборки, которая противоположна разборке. При этом также требуется смазать подшипниковые узлы и внутренние детали патрона после его сборки. В последующем для смазывания патрона, его не следует разбирать, так как смазку можно вносить внутрь отверстия, в которое устанавливаются рабочие насадки.
https://youtube.com/watch?v=oQzgEELYpUs%3F
Это интересно! Конструкция перфоратора продумана так, что рассматриваемый прибор можно смазать своими руками. Смазка для перфоратора вносится только после того, как устаревшее смазывающее вещество будет полностью удалено с механизма.
Редуктор бочкового перфоратора как смазывать
Редуктор на перфораторе — это второй главный по величине узел, от исправности которого зависит эффективность инструмента. Современные профессиональные модели бочковых перфораторов оснащаются специальными емкостями, которые предназначены для внесения смазки. В эти емкости (картер) заливаются специальные жидкие масла, которые в процессе работы обволакивают передаточный механизм.
Для заливки масла в конструкции корпуса имеется специальное отверстие (обычно в верхней части инструмента), место расположения которого указывается производителем. Принцип замены масла для смазки редуктора в таких устройствах намного проще, и основывается он на выполнении следующих действий:
- Демонтируется крышечка, что зависит от производителя
- Остатки старого смазывающего вещества удаляются
- Выполняется продувка картера или промывка бензином
- Заправляется новое масло в количестве, которое рекомендуется производителем
- Крышка устанавливается на место, и можно продолжать эксплуатацию инструмента
Заливать в такие перфораторы следует исключительно рекомендуемое масло. Еще одним преимуществом таковых перфораторов является то, что они не требуют дожидаться, пока закончится гарантийный термин, чтобы разобрать корпус и внести смазку. Однако есть и недостаток у таких устройств, который проявляется в следующих факторах:
- Дороговизна
- Необходимость регулярно следить за количеством смазки и выполнять ее доливку и замену
- Отсутствие возможности одновременно смазывать подшипники скольжения, так как для доступа к ним понадобится разобрать корпус
Когда нужно смазывать редуктор
Периодичность смазывания производители УШМ не устанавливают, какие-либо специальные сроки тоже. Поэтому необходимо постоянно следить за состоянием прибора, замечать перечисленные ниже признаки недостатка или отсутствия смазки:
- Появление следов смазочной жидкости на корпусе. При интенсивной эксплуатации редуктор нагревается, из-за чего смазка становится более жидкой. Если обнаруживается протечка, нужно сразу же установить ее причину и повторно обработать все детали.
- Появление комков смазки внутри редуктора. Проблема связана с тем, что защитное покрытие в процессе эксплуатации болгарки разбрызгивается по всем внутренним поверхностям корпуса и засыхает. Посторонние звуки, треск, сильное искрение помогут обнаружить ее без разборки устройства.
Смазка в обязательном порядке выполняется после ремонта или замены шестерен, подшипников, других деталей механической части углошлифовальной машинки.
Смазка редуктора болгарки
Угловая шлифовальная машинка работает в экстремальных условиях и под большой нагрузкой. В силу чего необходима периодическая смазка редуктора болгарки, так как к движущимся узлам электроинструмента выдвигаются высокие требования к смазке. В противном случае при дефиците смазочного материала происходит повышенный износ и сокращается срок службы электроинструмента.
Редуктор УШМ устроен таким образом, что консистентная смазка пары шестерен под воздействием центробежной силы перемещается на стенки корпуса. Признаком «осушения» редуктора является повышенный шум во время работы болгарки. При вскрытии корпуса редуктора проблема становится очевидной. Вся заводская смазка находится на стенках корпуса, косозубые шестерни практически сухие.
Проверяем степень износа пары шестерен, и повреждения зубцов. При необходимости заменяем шестерни.
Очищаем поверхность шестерен от механической пыли. Смазываем жидким моторным маслом закрытые подшипники ротора двигателя и рабочего вала редуктора. Интенсивно прокручиваем ротор, для равномерного проникновения смазки внутрь подшипника. Избыток жидкой смазки удаляем чистой ветошью. Если этого не сделать, она смешается с консистентной смазкой шестерен, и сделает ее более жидкой. Жидкая смазка будет плохо удерживаться на зубьях шестерен.
Если заводская смазка для болгарки в редукторе нормального качества, наносим ее на зубья обеих шестерен как можно гуще. Если есть признаки старения смазки – промываем редуктор керосином или другой проникающей жидкостью, и заменяем смазку.
К вопросу о том, чем смазать редуктор болгарки – подойдет любая высокотемпературная консистентная смазка, например, для смазки ШРУСов и ступичных подшипников автомобиля. Не забываем при этом нанести её и на опорный подшипник вала.
Собираем редуктор, тщательно затягивая крепеж. Если оставить люфт в шестеренной паре, редуктор может заклинить.
Также, при обслуживании УШМ необходимо смазать второй подшипник ротора и проверить состояние щеток двигателя.
В зависимости от интенсивности использования, подобную процедуру (смазка редуктора болгарки и проверка состояния движущихся узлов) необходимо производить регулярно. Это продлит жизнь вашему электроинструменту.
Угловая шлифовальная машинка работает в экстремальных условиях и под большой нагрузкой. В силу чего необходима периодическая смазка редуктора болгарки, так как к движущимся узлам электроинструмента выдвигаются высокие требования к смазке. В противном случае при дефиците смазочного материала происходит повышенный износ и сокращается срок службы электроинструмента.
Редуктор УШМ устроен таким образом, что консистентная смазка пары шестерен под воздействием центробежной силы перемещается на стенки корпуса. Признаком «осушения» редуктора является повышенный шум во время работы болгарки. При вскрытии корпуса редуктора проблема становится очевидной. Вся заводская смазка находится на стенках корпуса, косозубые шестерни практически сухие.
Проверяем степень износа пары шестерен, и повреждения зубцов. При необходимости заменяем шестерни.
Очищаем поверхность шестерен от механической пыли. Смазываем жидким моторным маслом закрытые подшипники ротора двигателя и рабочего вала редуктора. Интенсивно прокручиваем ротор, для равномерного проникновения смазки внутрь подшипника. Избыток жидкой смазки удаляем чистой ветошью. Если этого не сделать, она смешается с консистентной смазкой шестерен, и сделает ее более жидкой. Жидкая смазка будет плохо удерживаться на зубьях шестерен.
Если заводская смазка для болгарки в редукторе нормального качества, наносим ее на зубья обеих шестерен как можно гуще. Если есть признаки старения смазки – промываем редуктор керосином или другой проникающей жидкостью, и заменяем смазку.
К вопросу о том, чем смазать редуктор болгарки — подойдет любая высокотемпературная консистентная смазка, например, для смазки ШРУСов и ступичных подшипников автомобиля. Не забываем при этом нанести её и на опорный подшипник вала.
Собираем редуктор, тщательно затягивая крепеж. Если оставить люфт в шестеренной паре, редуктор может заклинить.
Также, при обслуживании УШМ необходимо смазать второй подшипник ротора и проверить состояние щеток двигателя.
В зависимости от интенсивности использования, подобную процедуру (смазка редуктора болгарки и проверка состояния движущихся узлов) необходимо производить регулярно. Это продлит жизнь вашему электроинструменту.
