Быстроразъемные соединения для шлангов и труб

Как снять топливный быстросъем

Эта запись может оказаться полезной только тем бедолагам, у кого есть эти быстросъёмные штуцеры, например на впускном трубопроводе в системе подаче топлива или, если короче, — на топливной трубке к рампе.Их снятие требуется, например, для снятия топливных форсунок для их чистки-проверки или для замера давления топлива в топливопроводе (величина, как долго держится).

А для всего это необходим специальный инструментик, по-научному обзываемый «разъединитель быстросъёмных штуцеров», который, как оказалось, может отсутствовать даже на дилерской СТО (с чем я столкнулся полгода назад) и уж тем более во всяких «гаражных СТО».

На одной такой «гаражной» СТО я мыл форсунке — там (на удивление) оказался стенд и, ввиду гаражности, цена была очень невысока.

Как и уровень сервиса — этого разъединителя естественно не оказалось в наличии, мастер-ломастер снимал рампу через задний проход ипенями и потом отвёрткой расковыривал этот придурочный «быстросъёмный» штуцер.

В общем, чего-то у меня не в порядке в нынешнее время с расходом — явно переливает. И нужно бы опять залезть в подачу топлива — давление посмотреть или может быть даже оценить состояние колечек на форсунках на наличие подсоса воздуха.Нашёл в своё время я этот инструментик в Зкзисте: на внешний вид не поймёшь ничего, а стоит весьма недёшево — 750,0 рублей.

Код разъединителя: Nissan16441-6N210

  • И вот именно эти факторы и толкнули меня написать эту тему и показать — ЗА ЧТО жадный Ниссан и прочие перепродавцы сдирают в общем-то ощутимую сумму.
  • Для начала несколько картинок из электронного руководства в части двигателя QR20De restyle.

Решил я в ближайшие (прошедшие) выходные поменять ремни ГРМ, генератора, топливный фильтр. Ремни победил быстро и без проблем, а вот с фильтром заминка вышла.

Пробег 60 тыс. км, фильтр ни разу не менялся, машина не тупила, лень было возиться.

Кое как сдернул наконечники, выковырнул фиксатор (у меня же он на новой детальке есть, чего заморачиваться). И тут засада, новые фиксаторы ничего не фиксируют (гранаты не той системы).

Вставил старый фиксатор на место (благо я его не сильно помял) и напялил наконечник на фильтр. Второй фиксатор не вытаскивал, и он остался на месте.

Мне эта история не понравилась, стал чесать затылок. Как же так сделать, чтобы ничего не сломать в будущем?

Первое. Как снимать наконечники не повреждая фиксаторы?

Для экспериментов были куплены

Лада 11180-1104410-10 Штуцер трубки топливной одинарный угловой(Лада 11180-1104410-00 Штуцер трубки топливной одинарный прямой)

Источник

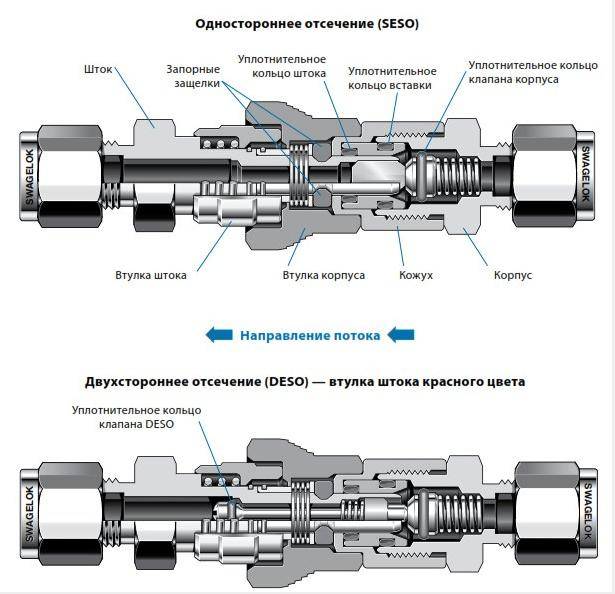

Рабочий принцип

Быстроразъемные соединения трубо-проводов классифицируются по очень разным признакам, также и принципа действия. Среди свойств принципа действия отметим такие моменты:

  1. В основном, устройство продемонстрировано 2-мя элементами, какие вместе предоставляют требуемую герметичность. Принцип подключения сильно разнится.
  2. К двоим частям проходит подключение шлангов либо иных элементов. Фиксация проходит очень разным образом, во многих случаях с помощью хомута или проволки.

У любой разновидности быстроразъемного соединения имеются собственные конкретные плюсы и минусы, которые должны предусматриваться. Рассмотрим наиболее популярные варианты выполнения детальнее.

Виды соединений

Производятся самые разные типы быстроразъемных соединений, они подбираются в зависимости от конкретных эксплуатационных условий. Классификация проходит по таким признакам:

  1. Типу используемого материала во время изготовления. Наиболее широкое распространение получило нержавеющее быстроразъемное соединение, которое отличается большой стойкостью к влиянию большой влажности и прочего влияния. Коррозионностойкие материалы могут прослужить в течение долгого периода, изделие отличается механической стойкостью. Некоторые разноцветные сплавы также стали широко распространены. Примером можно назвать соединители из латуни, которые могут выдержать влияние воды и разных веществ на основе химии.
  2. Главная классификация проходит по диаметру подключаемого отрезка трубы. По мимо этого, используют также разные переходники, которые дают возможность значительно увеличить область использования механизма.

Довольно обширное распространение получил патрубок для соединения. Его обычная конструкция определяет большой служебный срок, а еще большую сферу использования. В основном, один из кончиков предназначается для подключения шланга.

Ниппель также можно включать в группу быстроразъемных соединений. Среди свойств такого изделия отметим приведенные ниже моменты:

  1. Ниппель предназначается не только в качестве элемента подключения, но и предохранителя, который не дает возможность воздуху выходить наружу. Такое устройство получило очень большое распространение, например, оно ставится на велосипедных и прочих камерах.
  2. Размеры ниппеля сравнительно небольшие. За счёт компактности упрощается работа и становится шире область использования.
  3. В середине устройства есть элемент запорный, который не дает возможность воздуху перемещаться в обратном направлении или выходить наружу. Собственно поэтому ниппель используется в случае, когда на момент нагнетания воздуха следует проводить быструю смену насадки.
  4. Во время изготовления ниппеля используют очень разные материалы, очень часто латунь. Благодаря этому значительно становится шире область использования ниппеля.
  5. В середине существует огромное количество различных изоляционных подкладок. Классификация ниппеля проходит также по тому, при каком давлении может использоваться механизм.

Впрочем, трудная конструкция определяет большую цену соединительного изделия.

Материалы изготовления

Быстросъемный штуцер может быть изготовлен из нержавейки, углеродистой и легированной стали. После изготовления деталь может покрываться специальным цинком. Такое покрытие предотвращает появление ржавчины. Если штуцер используется в неагрессивной среде, то можно брать и без цинка. Каждый из материалов имеет свои особенности.

  1. Нержавейка. Позволяет надежно и герметично соединить шланг с системой. Использоваться может как в стальном, так и в комбинированном трубопроводе. Элементы не боятся высоких температур и не поддаются коррозии. Нержавейка не вступает в химические реакции и стойко переносит механические воздействия.
  2. Латунь. Обычно штуцер применяется в трубопроводах и инженерных системах. Такие детали не боятся воды и внешних воздействий, отличаются прочностью и износостойкостью. Латунные элементы позволяют экономить затраты энергии за счет низкой электропроводности. Штуцеры легко выдерживают давление в 16 бар и температуру 120°С.
  3. Пластик. Такие штуцеры применяются в бытовых целях. Это хорошее решение при организации полива цветов или огорода. Пластик довольно прочный и легкий. Использовать такие штуцеры очень удобно. Однако при неаккуратном обращении есть риск, что пластиковый элемент сломается. Обычно это не пугает домашних мастеров, так как стоимость очень доступная.

Сфера использования

На сегодняшний день быстроразъёмные соединения проникли во многие сферы человеческой деятельности и прочно там закрепились, благодаря своим уникальным качествам и простоте использования. Рассмотрим основные эксплуатационные сферы БРС:

  • автомобильная промышленность;
  • авиационная отрасль;
  • подключение пневматических устройств;
  • оборонная сфера;
  • альтернативные источники энергообеспечения;
  • судостроение;
  • химическая промышленность;
  • медицинская аппаратура;
  • железнодорожный транспорт;
  • полимерная отрасль;
  • горнодобывающая отрасль;
  • строительная сфера.

Быстросъемные соединения применяются во многих сферах, в том числе в быту

Быстроразъемные соединения для труб (БРС).

Несмотря на то, что тема быстроразъемных соединений в индустрии деталей трубопроводов считается «инновационной», известны БРС достаточно давно. Дело в том, что исторически, основной вотчиной этих соединений были технологические трубопроводы машин и оборудования, гидравлические и пневматические магистрали, и элементы трубопроводов водоснабжения и теплоснабжения в сфере жилищно-коммунального хозяйства. Нужно сразу сказать, что как правило, это трубопроводы небольшого диаметра до Dy10. Применение БРС в этих областях вполне понятно и объяснимо, т.к. многие из перечисленных соединений часто подвергаются процедуре сборки – разборки с целью ремонта, подключения и переключения оборудования или монтажа и демонтажа различных приспособлений (например, гидравлические магистрали различных инструментов строительной техники, или оборудование для загрузки/разгрузки автомобильных цистерн). При этом БРС не только позволяют быстро разбирать – собирать трубопроводы, но и делать это без применения специальных приспособлений и инструментов.

Благодаря этим преимуществам быстроразъемные соединения постепенно расширяют области своего применения, и сегодня серийно выпускаются БРС на Dy 350 и Ру 63. Разумеется, применяются такие соединения там, где это оправдано и необходимо, в промышленных системах, нефтехимии, ЖКХ, малой энергетике, горнодобывающей промышленности, и пр. По назначению, это временные трубопроводы, трубопроводы с частой сменой оборудования или конфигурации, и прочие трубопроводы в которых может потребоваться сборка разборка системы. В частности, широкое применение БРС нашли именно в горнодобывающей промышленности и строительстве. Именно в этих отраслях наиболее распространены временные трубопроводы различного назначения. Не смотря на то, что благодаря использованию БРС существенно упрощается и ускоряется монтаж, их применение на обычных трубопроводах не целесообразно, так как снижает надёжность системы, и удорожает её.

Типы быстроразъемных соединений для шлангов

Как правило, быстроразъемные соединения для шлангов можно разделить на три группы. БРС для шлангов типа ISO А и ISO B, Flat Face и резьбовые БРС. Разделение продукции на группы сделано специально – это позволяет покупателю лучше ориентироваться в ассортименте соединений и подобрать для себя БРС, которое максимально точно отвечает его требованиям.

Вы можете выбрать БРС для использования с низким или сверхвысоким давлением, БРС изготовленные из углеродной стали, нержавейки или латуни.

БРС для рукавов ISO A, ISO B – это самый простой тип быстроразъемных соединений, чаще всего встречается на сельскохозяйственной технике и в коммунальном хозяйстве, предназначены для легких условий эксплуатации, а также там, где нет высоких давлений. Имеет шарикоподшипниковый затвор и клапанную систему.

PUSH-PULL (для сельскохозяйственной техники)

  • ISO B – промышленная сфера применения
  • IRB (углеродистая сталь)
  • IRBO (латунные БРС)
  • IRBX (нержавеющая сталь)

БРС FLAT FACE – соединения с плоской присоединительной частью. Данная конструкция не позволяет при отсоединении вытекать маслу, также в случае падения БРС FF на землю, во внутреннюю часть не попадет грязь.

FIRG – быстроразъемное соединение с запорной площадкой (ISO 16028), используется в гидравлических системах, где необходимо исключить возможность внешних утечек масла и есть риск загрязнения жидкости. БРС FIRG обеспечивают сухой разъём при отсоединении.

  • FIRG AX / FL (нержавеющая сталь) для агрессивных сред
  • FIRG Q (углеродистая сталь с термической обработкой) для умеренно агрессивных сред (например: дистиллированная вода, водногликолевые смеси)
  • FIRG A (наружная присоединительная часть – резьба)
  • APM – ниппель для дренажа, имеет тройную клапанную систему (двойной внутренний клапан сброса и клапан с запорной площадкой), рассчитан на остаточное давление в гидравлической системе
  • AHD – розетка для ниппеля APM
  • A-HP – специальная конструкция БРС для РВД выдерживающая давление 700 bar

Резьбовые БРС – данный тип быстроразъемных соединений применяется при очень высоком, а также импульсном давлении. Наиболее часто используется на технике, работающей в карьерах.

  • IV-HP – резьбовые БРС шарикового типа, предназначены для систем с высоким давлением до 700 bar, используются для цилиндров, гидромолотов и гидравлических домкратов
  • VEP-P – применяются при высоком рабочем давлении и необходимости соединения при остаточном рабочем давлении в системе
  • VP-P – данный тип рассчитан на остаточное давление в гидравлической системе, имеет кольцо безопасности, защищающее от произвольного размыкания при сильных вибрациях
  • VEP-HD – данные БРС соединения рассчитаны на остаточное давление в гидравлической системе, имеют индикатор полного соединения и фланцевую присоединительную часть
  • VLS – БРС соединение VLS было специально спроектировано для землеройной техники. Широко применяются при эксплуатации техники с частым импульсным давлением, гидроударами, в системах с повышенным режимом эксплуатации
  • VD – БРС резьбового и седельного типа с уплотнением, изготовлены из углеродистой стали с высокотемпературной обработкой, предназначены для систем с импульсным давлением
  • VR – БРС со специальным клапаном, который позволяет снизить потери масла при рассоединении (резьба только метрическая)

В ассортименте компании Stucchi S.p.A, также представлены блоки SATURN, мультиконнекторы (батарейное соединение), клапаны на 5 и 65 bar, заглушки, специальные БРС.

Особенности

Кроме поливочной системы, быстросъемные соединения могут использоваться в агрегации с компрессорным оборудованием. Например, при покрасочных работах, для подачи воздуха. Все эти системы требуют подключения определенных шлангов. Эксплуатационные особенности быстросъемных соединений различны. Эти детали для соединения шлангов имеют общие характеристики.

  • Компактность. Легкий вес соединительного элемента значительно упрощает его эксплуатацию.
  • Высокая коррозионная стойкость. Современные материалы изготовления обеспечивают этот фактор.
  • Надежность крепления. Это обеспечивается формой изделия. За счет сочетания ступенчатых деталей и уплотнительных колец элементы обеспечивают повышенную степень герметизации.
  • Геометрическая форма изделия позволяет быстро подключать и отключать соединение. Быстрая смена шлангов позволяет расширить возможности использования оборудования.
  • Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку. Специальных навыков и профессиональных инструментов для этого не нужно. Многие современные соединения снабжены автоматикой. Для скрепления двух частей шланга на разъем достаточно немного надавить.

Если автоматики в коннекторе нет, нужно осуществить следующие действия. Отожмите стопорную втулку на муфте. Выполните отжим в сторону адаптера. Зажимные шарики отойдут, а муфта вставляется в ниппель. Далее разожмите втулку. Это обеспечит надежную фиксацию втулки в ниппеле. После фиксации откроются обратные клапаны, что обеспечивает свободное поступление жидкости или воздуха по шлангам. Быстросъемные соединения могут быть и не оснащены клапанами. Также эта деталь может быть расположена с одной или обеих сторон БРС.

Особенности изделий предполагают широкий выбор быстросъемных соединений. Виды бывают следующими:

  • БРС с клиновидным фиксатором;
  • изделия кулачкового типа;
  • европейские соединения, которые отличаются от отечественного стандарта;
  • соединители с клапаном.

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь. Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

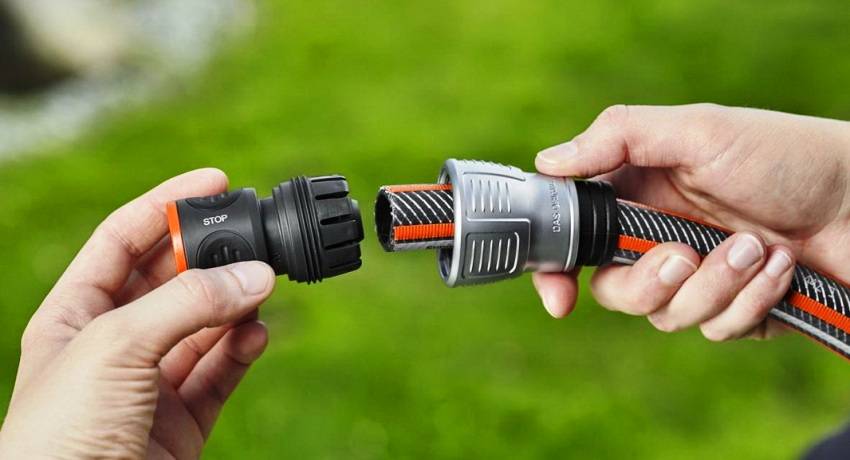

Что представляет собой быстросъем для шланга и труб

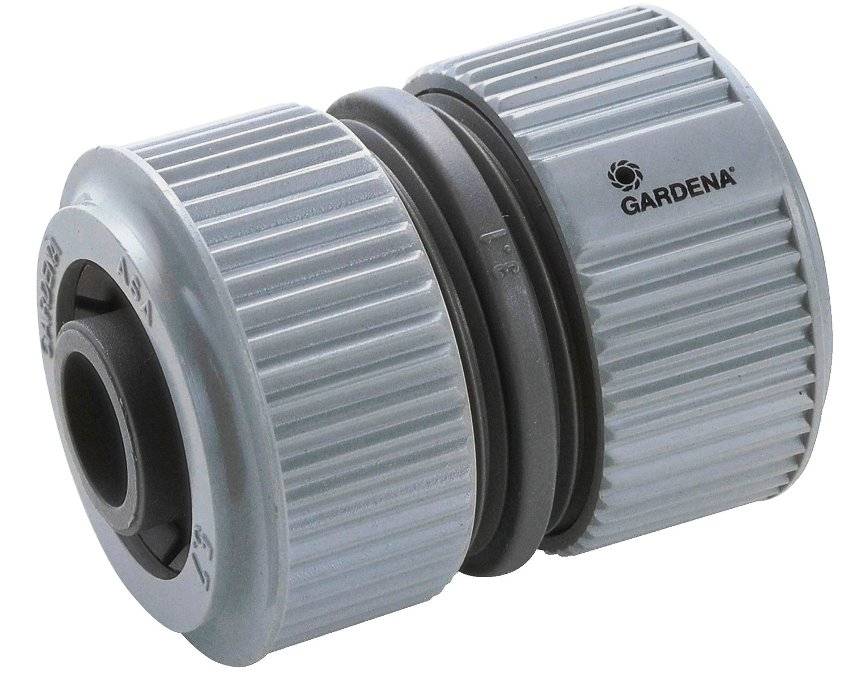

Быстросъемные разъемы представлены фитингами определенного типа, которые используются для соединения двух сегментов труб или шлангов за короткий промежуток времени без применения инструментов. Такие элементы заметно упрощают процесс монтажа системы подачи и распределения жидкости. Также нашли свое применение быстросъемы для шланга компрессора.

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.

Как стандарты влияют на БРС

Если БРС сделаны стандарту по ISO стандарту то можно менять его части, независимо от того, какого производителя БРС.

Это значит, что к любой муфте подойдёт любой ниппель. Это удобно тем, что при неисправности одного из элементов БРС, не обязательно заменять его элементом того же производителя. Но есть и недостаток — производитель практически в 100% случаев снимает гарантию, если один из элементов — не его.

Компания Вальтер-Прецизион за редким исключением (стандарт БРС для пневматики ISO 6150C) не производит и не поставляет стандартные БРС выполненных по какому-либо ISO.

БРС с уникальной конструкцией, когда муфта и ниппель подходят лишь друг к другу и не будут подходить к элементам, выполненным по стандарту ISO. У таких элементов, как правило, надёжность выше и действуют гарантии производителя.

Виды соединений

Производятся самые различные типы быстроразъемных соединений, они выбираются в зависимости от конкретных условий эксплуатации. Классификация проводится по следующим признакам:

  1. Типу применяемого материала при изготовлении. Самое большое распространение получило нержавеющее быстроразъемное соединение, которое характеризуется высокой устойчивостью к воздействию повышенной влажности и другого воздействия. Коррозионностойкие материалы могут прослужить в течение длительного периода, изделие характеризуется механической устойчивостью. Некоторые цветные сплавы также получили широкое распространение. Примером можно назвать латунные фитинги, которые выдерживают воздействие воды и различных химических веществ.
  2. Основная классификация проводится по диаметру подключаемого патрубка. Кроме этого, могут применяться также различные переходники, которые позволяют существенно расширить область применения механизма.

Довольно большое распространение получил штуцер. Его простая конструкция определяет длительный срок службы, а также широкую область применения. Как правило, один из концов предназначен для подключения шланга.

Ниппель также можно включить в группу быстроразъемных соединений. Среди особенностей подобного изделия отметим нижеприведенные моменты:

  1. Ниппель предназначен не только в качестве элемента подсоединения, но и предохранителя, который не позволяет воздуху выходить наружу. Подобное устройство получило весьма широкое распространение, к примеру, оно устанавливается на велосипедных и других камерах.
  2. Размеры ниппеля относительно небольшие. За счет компактности упрощается эксплуатация и расширяется область применения.
  3. Внутри устройства есть запорный элемент, который не позволяет воздуху двигаться в обратном направлении или выходить наружу. Именно поэтому ниппель применяется в случае, когда на момент нагнетания воздуха следует проводить быструю смену насадки.
  4. При изготовлении ниппеля могут применяться самые различные материалы, чаще всего латунь. За счет этого существенно расширяется область применения ниппеля.
  5. Внутри есть большое количество различных изоляционных прокладок. Классификация ниппеля проводится также по тому, при каком давлении может применяться механизм.

Однако, сложная конструкция определяет высокую стоимость соединительного изделия.

Разновидности и их характеристики

Обычный соединитель имеет различия в типе разъема. Они бывают следующими. Камлоки – самоблокирующийся механизм кулачкового действия. Это разностороннее быстросъемное соединение, которое обеспечивает быстрое подключение рукава к емкости, нескольких гибких подводок вместе. Кулачковый механизм обеспечивает стойкость к вибрациям без каких-либо дополнительных закрепительных элементов.

DRYLOK – быстросъем для подключения гибких подводок, перекачивающих сухие вещества. Соединение включает рычажной вентиль, который открывает или закрывает магистраль одним движением. Элемент используется в магистралях, по которым передаются вредные вещества: кислота, растворители, нефть. DRYLOK предотвращает непредвиденные разливы, снижает риск потерь из-за непредвиденно высокого давления в трубах. KAMVALOK – промышленный тип соединителя, используется при транспортировке лаков, клеев, красок, разных кислот.

Муфта и ниппель являются двумя основными составными частями изделия. Детали еще называют «мама», «папа». Конструкционные особенности «мамы» включают:

  • корпус;
  • зажим-фиксатор;
  • поворотный вентиль;
  • стыковое кольцо;
  • уплотняющее кольцо;
  • соединительный адаптер.

Конструкция обычного «папы» выглядит следующим образом:

  • корпус;
  • полуоборотный вентиль;
  • присоединительная деталь;
  • уплотняющее кольцо.

Ассортимент изделий имеет разнообразные размеры. Переходники фитинги, хомуты разделяются по материалу изготовления:

  • разные варианты БС 1/2» из ПВХ;
  • из ПВХ с оцинковкой;
  • латунные;
  • латунные с обрезиненной поверхностью.

Если быстросъемы для водопроводов состоят из нескольких деталей, то элементы для пневматики представляют собой единый цельный экземпляр. Установка таких фитингов состоит в том, что шланг помещается в устройство, его внутри захватывает пружинистая и разрезная втулка, которая герметизирует подводку. Чтобы извлечь шланг, достаточно нажать на фиксирующее кольцо. Даже если цельные фитинги пластиковые, они не теряют герметичности даже при многочисленных подсоединениях.

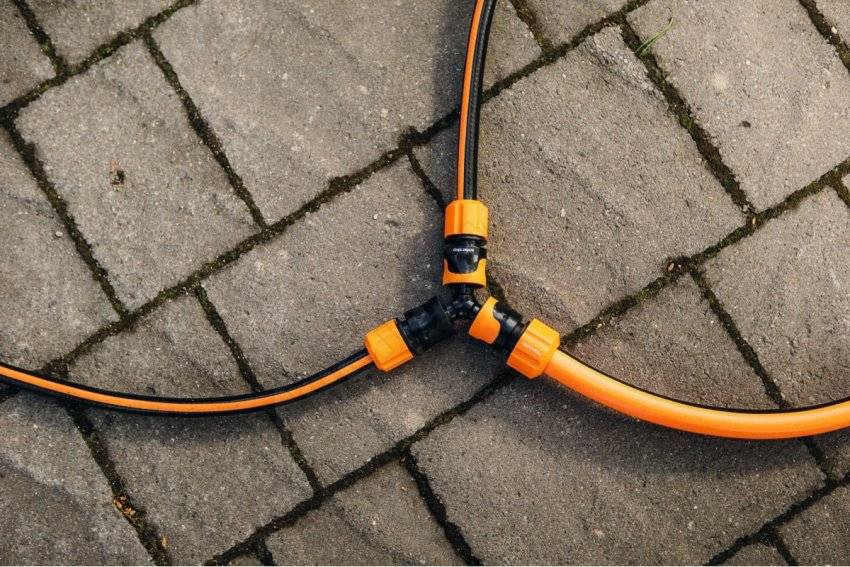

Элементы бывают не только прямые, но и угловые, а также трех-, четырехсторонние. Ниппель для пневмосистем – это соединительный трубчатый элемент с односторонним клапаном и резьбой, которая может быть как внутри, так и снаружи. Изделия отличаются елочкой, которая есть только с одной стороны, а также муфтой, имеющейся в другой части. Пневматический разъем может быть двухкомпонентным. Это уникальная конструкция нового поколения. Деталь имеет специальный предохранитель. Он стравливает кислород в процессе остановки пневматического инструмента. Фиксатор включается обычной клавишей.

Изделие двухкомпонентное – штуцер металлический, а корпус из композитного материала. Такое решение обеспечивает долгий срок службы изделия и повышает комфортность использования. Большинство современных быстросъемных соединений доступны по стоимости и имеют положительные характеристики. Правильно выбранные разъемы выдерживают необходимые нагрузки, обеспечивают безопасность при эксплуатации.
