Буры для перфоратора: основные параметры

Таблица

В компактной таблице подведен итог, в чем разница между буром и сверлом. Здесь даны самые общие отличия между этими инструментами.

Бур	Сверло
Что собой представляет	Металлический стержень, имеющий с одной стороны рабочую кромку, с противоположной – хвостовик для крепления в патроне. Спиралевидные желоба по бокам бура предназначены для отвода разрушаемого материала	Металлический стержень, имеющий с одной стороны рабочую кромку, с противоположной – хвостовик для крепления в патроне. Спиралевидные желоба по бокам сверла предназначены для отвода разрушаемого материала
Принцип обработки материала	Вращение вокруг своей оси, совмещенное с поступательным движением (удар с поворотом)	Вращение вокруг своей оси
Конструкция хвостовика	Имеет особую конструкцию (SDS+ и SDS-max), позволяющую буру совершать поступательные движения	Обычно простая цилиндрическая поверхность, благодаря которой сверло прочно крепится в патроне с помощью трех кулачков
Обрабатываемые материалы	Как правило, это твердые материалы: бетон, камень, строительные блоки, кирпич (только не пустотелый) и так далее	Более мягкие и упругие материалы – дерево, пластик. Металл также обрабатывается с помощью сверла, поскольку поступательные движения бура при обработке металла вызывают эффект «отдачи», что затрудняет работу

Размеры инструмента

При выборе размера необходимо учитывать вид предстоящей работы

Требуется принимать во внимание следующие параметры:

• диаметр рабочей части и хвостовика;
• рабочую длину.

Наименьший бур — 4 мм, наибольший — 30 мм. При сверлении отверстий для выключателей, розеток допускается использование инструментов длиной от 6 до 10 мм.

Длина инструмента колеблется от 50 до 1000 мм (чаще используют 100 мм). Для алмазного бурения стен может потребоваться инструмент длиной 500 мм. Чем меньше диаметр бура, тем меньше должна быть его длина (чтобы избежать поломки в процессе работы). Буры большого размера требуют более мощного оборудования.

Виды хвостовиков для соответствующих патронов перфораторов

Хвостовая часть насадки играет важную роль, так как именно этой стороной насадка устанавливается в патрон перфоратора. Самый простой способ отличить бур от сверла — это сравнить их хвостовые части. Если сверло имеет цилиндрическую конструкцию, то на бурах хвостовик имеет специальные канавки. Специалисты со стажем без лишних трудностей смогут выявить, подойдет ли насадка под патрон того или иного перфоратора.

Чтобы не возникали трудности при выборе буров для своих перфораторов, нужно разобраться с их разновидностями. По форме хвостовиков их классифицируют на такие виды:

1. SDS plus — это часто встречаемый тип хвостовиков, диаметр которого составляет 10 мм. Конструкция такого хвостовика представлена в виде цилиндрического основания с пазами. Эти пазы нужны для соединения с патроном инструмента. На насадке присутствует 4 паза, два из которых считаются открытыми или сплошными, а два закрытые. Длина хвостовой части на бурах типа sds plus составляет 40 мм, а диаметр рабочей части составляет от 4 до 26 мм. Обычно такие насадки с хвостовиками применяются для работы бытовыми и полупрофессиональными электроинструментами
2. SDS max — главная отличительная особенность таких хвостовиков от sds plus заключается в диаметре, который составляет 18 мм. Кроме того, длина части, которая вставляется в патрон инструмента, также намного больше и составляет 90 мм. Конструкция пазов практически почти одинакова с sds plus с незначительным отличием по их размеру, а диаметр рабочих частей составляет от 26 мм. Употребляются насадки с хвостовиками SDS max в приборах профессионального назначения, а также еще в отбойных молотках
3. SDS top — такой вариант хвостовой части является менее популярным, и встречаются насадки с sds top хвостовиком редко (по конструкции нечто среднее между plus и top). Диаметр цилиндрической части составляет 14 мм, а длина вставляемой области составляет 70 мм. Такие буры выпускаются с диапазонами диаметров рабочей части от 16 до 26 мм
4. SDS quick — еще менее популярная форма хвостовой части, которая была разработана в 2008 году компанией Bosch. Насадки с этими хвостовиками существенно отличаются от предыдущих, и имеют они больше сходств со сверлами. Шестигранная конструкция хвостовика имеет вместо пазов шпонки или выступы, за счет которых и происходит фиксация насадки в патроне инструмента. Достоинство такой конструкции хвостовой части в том, что они предназначены не только к применению в перфораторах, но еще и в дрелях и шуруповертах. Если брать бур с таким типом хвостовика, то подходит он исключительно для перфораторов фирмы Bosch модели Uneo и Uneo Maxx
5. SPLINE – новый тип конструкции хвостовиков буров для перфоратора по бетону, который имеет шлицевую конструкцию. Это новый тип хвостовиков под перфораторы китайского производства. Хвостовики сплайн были разработаны китайской компанией по производству перфораторов, что возможно послужило толчком для перехода от привычных sds plus и sds max на новые устройства. Сегодня они не очень популярны, однако это только вопрос времени. Сплайн хвостовики на бурах перфораторов доказали свою надежность и эффективность, поэтому высока вероятность того, что вскоре придется заменить на своих устаревших электроинструментах патроны. Конструкция хвостовика SPLINE показана на фото ниже

Для обычных бытовых и даже полупрофессиональных моделей применяются стандартные буры с хвостовиками SDS plus. Это самые ходовые модели, которые быстро вставляются в патрон, а также оперативно извлекаются из него.

Бур и сверло. В чем разница?

Сверло – инструмент, который является оснасткой дрели. Главное назначение дрели – это сверление. Хоть и есть приборы имеющие функцию удара, но это идет уже в дополнение к сверлению. А в перфораторе, наоборот, на первом месте стоит функция удара и дробления материала, которая дополнена возможностью вращения. Оснастки для этих двух инструментов внешне схожи, но они могут быть взаимозаменяемыми. Это обусловлено тем, что бур в перфораторе имеет не жесткое крепление для быстрой смены оснастки. А дрель имеет кулачковый патрон, здесь происходит жесткое крепление.

Теперь давайте рассмотрим различия в конструктивной части этих двух инструментов. Хвостовик сверла представляет собой гладкую поверхность, имеющую простую форму. А хвостовик бура имеет форму цилиндра с выступами и выемками, которая называется SDS-plus и SDS-max. Канавки сверла имеют острую кромку, с их помощью они вырезают отверстия в обрабатываемом материале. Эта конструкция у перфораторных оснасток создана для вывода остатков материала. Так же сверла отличаются своей конструкцией по назначению к определенному материалу. Например, сверла для металла имеют различный угол заточки головки, а для работы с деревом инструмент имеет самоцентрующуюся головку.

Как пользоваться?

Для безопасного проведения работ специалисты рекомендуют придерживаться правил эксплуатации электрических приборов. Установка наконечника в патрон перфоратора происходит в несколько этапов:

• оттягивание основания патрона вниз;
• установка хвостовика зубила в разъем;
• проверка надежности фиксации наконечника.

После установки зубила в отверстие механизм автоматически повернет патрон в правильное положение и крепко зафиксирует наконечник. Данная процедура не вызовет затруднений даже у неопытных специалистов. Максимальная длина возможного выхода зубила из гнезда не должна превышать 10 мм. Кулачковый патрон необходимо плавно вращать параллельно оси для надежной фиксации насадки.

Для снятия насадки надо выполнить следующий перечень действий:

• полная остановка всех движущихся элементов;
• максимальное оттягивание патрона вниз;
• удаление наконечника из разъемных элементов;
• возвращение патрона в первоначальное положение.

В процессе выполнения работ происходит нагрев рабочего наконечника. Для предотвращения возникновения ожогов, все работы необходимо выполнять в защитных рукавицах.

Заточка зубила – основной фактор, который влияет на качество и скорость выполнения работ. Начинающие мастера часто не знают, под каким углом надо затачивать инструмент. На угол заточки оказывает влияние назначение бура. Угол остроты для различных поверхностей (в градусах) составляет:

• хрупкая – 75;
• средняя – 65;
• мягкая – 45-35.

Качественные зубила с функцией самозатачивания в процессе всей работы не нуждаются в дополнительном заострении рабочей поверхности. Инструменты, которые имеют правильную заточку под нужным углом, способны эффективно работать с любой поверхностью.

Процесс заточки проводят мастера на специальном оборудовании. Главным условием для сохранения прочности металла является удержание температуры на уровне 1100 градусов. Снятие небольшого металлического слоя проводится равномерно со всей рабочей поверхности. Завершающий этап – снятие фаски и формирование конуса.

Перфоратор – это усовершенствованная дрель, которая имеет функцию не только сверления, но и долбления различных видов поверхностей. Для того чтобы сделать данный инструмент универсальным и способным выполнять огромное количество строительных работ, современные производители разработали несколько видов насадок – строительный бур, буровая коронка, зубило, пика и лопатка. Для выполнения мелкого домашнего ремонта особым спросом пользуются различные зубила, которые не только ускоряют процесс ремонта, но и дают возможность выполнить самые сложные задачи.

О том, как выбрать зубила для перфоратора, смотрите в следующем видео.

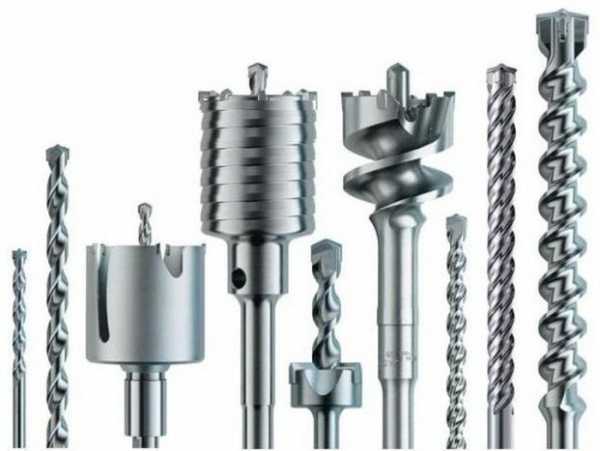

Классификация буров

Наиболее распространенной среди всех сменных насадок для перфоратора является бур. Остальные применяются на практике реже. Буры по своей конструкции состоят из следующих частей:

• хвостовой (хвостовика);
• рабочей (с наконечником).

С их помощью при проведении строительных, электромонтажных и прочих видов работ делают отверстия в бетоне, кирпиче, шлакоблоке, камне, дереве, металле и других материалах. Общий вид изделия представлен на фотографии ниже.

Виды хвостовых частей

Хвостовик характеризуется высокой степенью устойчивости к износу и служит для фиксации бура в перфораторном патроне. Его изготавливают из высокопрочных марок стали. Выделяют такие виды хвостовиков:

Sds plus;

Sds max;

Sds quick;

Sds top.

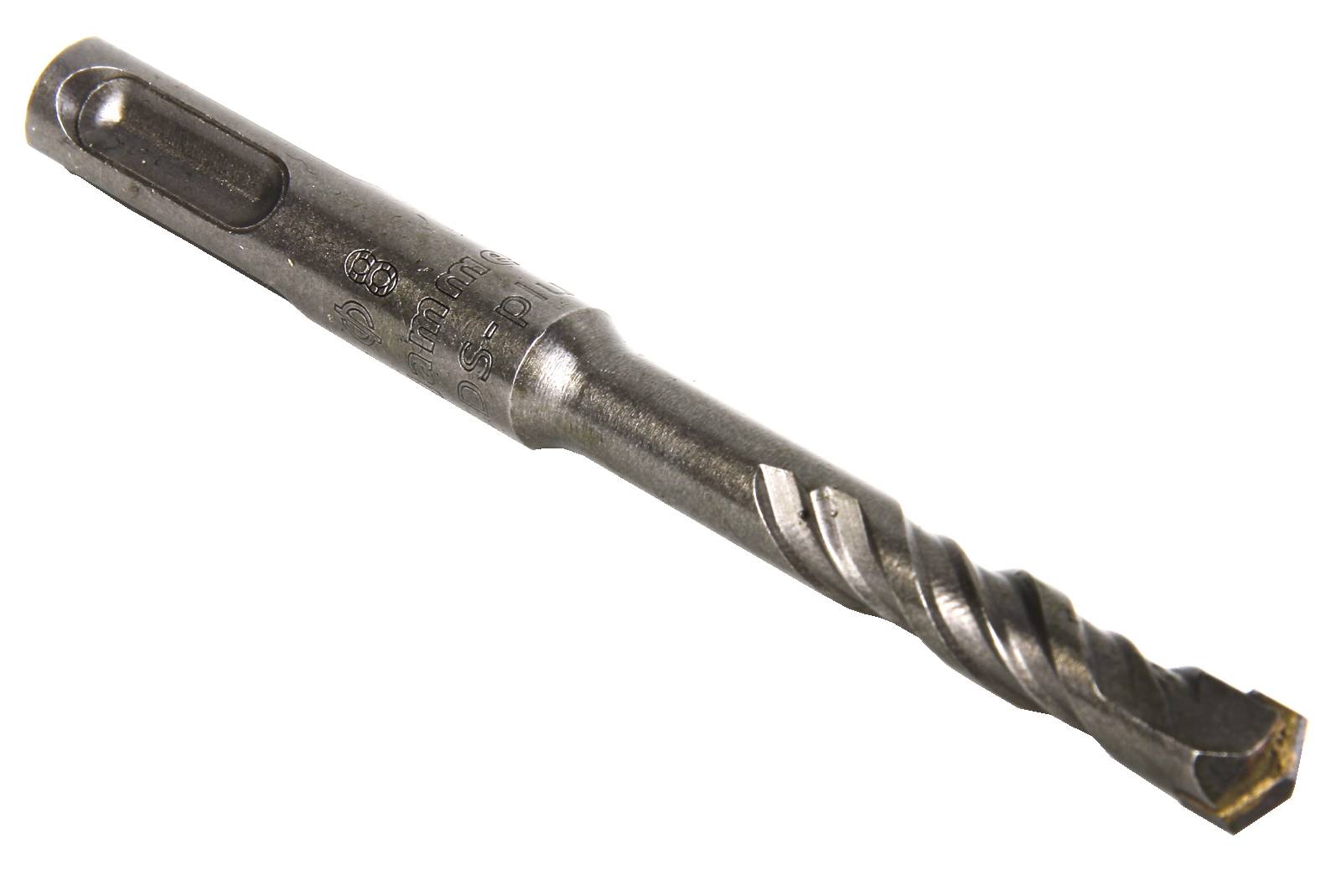

Изделия с обозначением Sds plus – это наиболее распространенная разновидность хвостовых частей (c d =10 мм и L=40 мм) у буров с диапазоном диаметров 4÷26 мм. У такого хвостовика имеются четыре паза (открытого типа), предназначенных, чтобы осуществлять фиксацию в патроне. Он подходит для перфоратора небольших размеров (бытового назначения либо строительного).

Для наконечников, имеющих d 16÷40 мм (в основном свыше 2,6 см) и общую длину 0,25, 0,45, 0,55, 0,8, 1,2 м, которые используются в тяжелых перфораторах, обладающих сравнительно большой мощностью, либо отбойниках с электродвигателем, используются хвостовые части Sds max. У такого хвостовика диаметр вставляемого в патрон участка равен 18 мм, а L=90 мм.

Хвостовая часть с маркировкой Sds quick предназначен в основном к использованию с перфораторами фирмы Bosch. У нее имеется держатель и шпонки. Это позволяет пользоваться битами от шуруповерта, а также сверлами.

Sds top на практике применяется и встречается намного реже, чем остальные разновидности хвостовиков для буровых насадок с диапазоном диаметров 1,6-2,6 см. Длина его фиксируемой в патроне хвостовой части составляет 70 мм, а d=14 мм.

Разновидности рабочих частей и наконечников

Рабочую часть производители изготавливают разной формы с применением специальных твердых сплавов. Они определяют безопасность пользования инструментом и влияют на скорость работы.

По своему назначению буры разделяют на следующие разновидности, зависящие от формы их рабочей части:

шнековые, предназначенные для сверления в различных материалах отверстий разного диаметра и глубины, обеспечивающие эффективное пылеудаление и этим снижающие нагрузку на инструмент;

имеющие малый угол наклона канавок, которые используются при высверливании отверстий небольшой глубины;

с большим углом наклона канавок, предназначенные для высокоэффективного бурения на высоких скоростях малого числа глубоких отверстий, но при этом действующая рабочая нагрузка на используемый инструмент возрастает.+

Благодаря наличию канавок обеспечивается центрирование, а также устойчивость буров при сверлении отверстий, уменьшаются вибрации. Это снижает нагрузку на работающий инструмент.

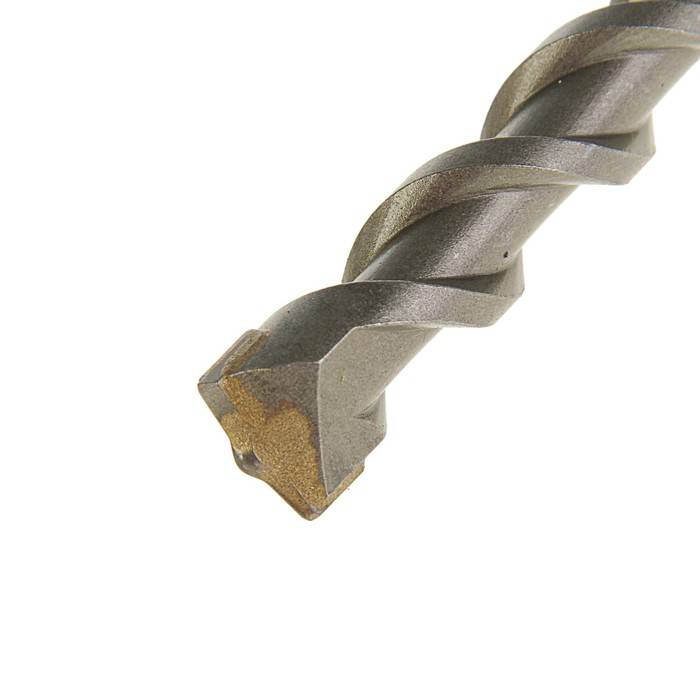

Наконечник – это режущий элемент бура, который представляет собой напайку, изготавливаемую из твердых сплавов. Его качество определяет в значительной степени срок использования насадки, а также качественность и скорость выполнения работ. Наконечники по форме, которую имеет напайка, делятся на такие разновидности:

• классические (крестовидная напайка);
• центрирующие (со специальной формой напайки).

Встречаются также режущие кромки волновой формы.

Наконечники бывают алмазными и победитовыми. С помощью алмазных наконечников можно работать по армированному бетону и камню. Они обладают очень высокой износостойкостью и прочностью.

Победитовые напайки по прочности делятся на следующие виды:

• мягкие, применяемые при бурении по кирпичу и по бетону низкого качества;
• среднепрочные, подходящие в бытовых условиях;
• высокопрочные, практически аналогичные алмазным.

Буры по бетону или другому материалу по стоимости делятся на дешевые, бытовые и профессиональные. Последние имеют самую большую цену, но ими допускается пользоваться даже для выполнения сверления по железобетону.

Отличие буров от сверл

Сверло и перфораторный бур практически аналогичны друг другу. Но у них имеются следующие отличия.

1. Разные хвостовые части: у сверл они гладкие, а у буров – сложной формы.
2. Ребра спиралей у сверла предназначены для врезания в обрабатываемый материал, а у бура они обеспечивают отведение пылевых частиц во время работы.
3. Разная прочность: у буров она выше.
4. Сверла подходят как для дрели, так и для перфоратора (при использовании специальных переходников), а буры – только для последнего инструмента.

Виды буров по режущей части

Для изготовления бура по бетону для перфоратора употребляются несколько материалов. Из прочной легированной инструментальной стали изготавливают поверхность бура, а на режущую кромку дополнительно наносится напайка из победита или алмаза. Делается это для того, чтобы не только увеличить срок службы насадки, но еще и повысить производительность. Если бурить бетон насадкой без напайки из твердосплавных материалов, то режущая часть быстро притупится, что не позволит достичь конечного результата в итоге. Как только изнашивается напайка, насадка уже становится не пригодной к эксплуатации. По материалу напайки буры по бетону классифицируются на такие виды:

• Победитовые — это сплав двух самых прочных материалов: карбид вольфрама и кобальт. Причем большую часть составляет вольфрам, а кобальт применяется в качестве отвердителя. Твердость этих материалов достигает 80-90 HRA по шкале Роквелла. Используются победитовые сплавы для изготовления не только буров для перфораторов, но еще и для сверл по бетону на дрели, а также при производстве коронок
• Алмазные — самые прочные и долговечные буры, однако и стоят они достаточно дорого, и найти их трудно. Покупать насадки на инструмент с алмазным напылением нужно тогда, когда планируется бурить железобетонные конструкции, а также мрамор и гранит. На режущую часть наносится не целый кристалл алмаза, а только напыление, что отражается положительно на цене. Кроме того, напыления достаточно для того, чтобы повысить прочность насадки в десятки раз. В продаже встречаются корончатые буры на перфораторы с алмазным напылением
• Победитовая вставка — отличительной особенностью является наличие светлого окраса на наконечнике насадки. Это означает, что насадка после изготовления окунается в карбидный материал для повышения прочности и износостойкости. Такие устройства могут использоваться достаточно долго до проделывания 200 отверстий. По сравнению с напылением из победита на кончике насадки, победитовые вставки имеют более высокие показатели эффективности
• Каленые — самые недорогие и недолговечные. Если наконечник устройства имеет темный окрас, что говорит о прохождении дополнительной термообработки. Они недорогие потому, что в их конструкции не применяются прочные металлы. В продаже их найти можно, но изготавливаются они подпольными src=»https://moiinstrumentu.ru/wp-content/uploads/2018/11/kalenyj-tip-bura.jpg» class=»aligncenter» width=»500″ height=»340″

Покупать буры с алмазными наконечниками оправдано только в исключительных случаях, когда необходимо пробурить железобетонную конструкцию, с которой не сможет справиться победит

Производители с каждым годом совершенствуют выпускаемые насадки, и поэтому кроме материала наконечника, уделяется внимание его устройству и углу заточки. По типу заточки режущие части устройств бывают:

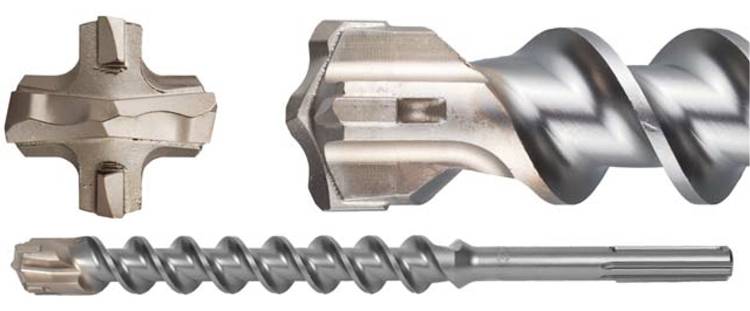

1. Классические — когда твердосплавная пластина имеет четырехгранную конструкцию с передними и задними гранями. Напайка с такими заточками оснащается одной или двумя режущими кромками

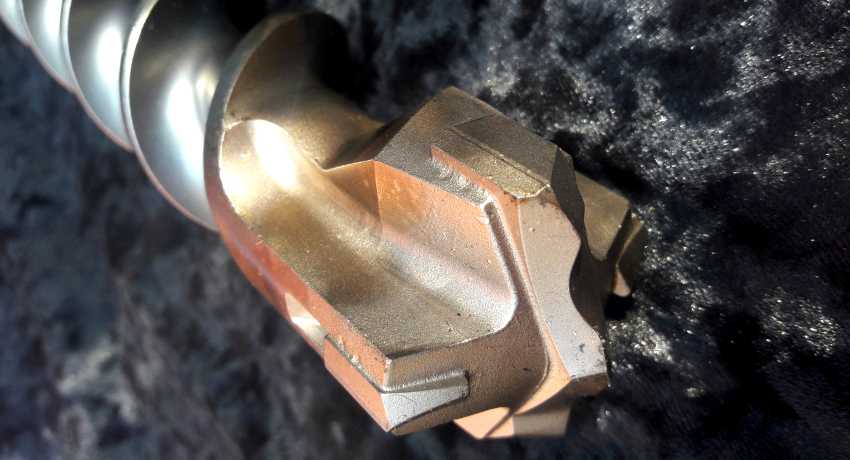

2. Центрирующие — модернизированная версия классического варианта заточки. Каждый производитель выпускает насадки с соответствующей геометрией заточки. Из достоинств центрирующих заточек можно отметить отсутствие эффекта увода бура от оси первоначального его положения

Покупая бур разных производителей можно заметить и разницу их работы. Один тип может вгрызаться в бетон, другой не так оперативно движется вперед, зато при выборе точки для бурения отверстия, он не смещается по поверхности.

Важные параметры

При строительстве и ремонте нередко возникает необходимость создания отверстий. Если поверхности созданы из дерева, гипсокартона или кирпича, с этим справится электродрель, но для бетона требуется перфоратор.

Это устройство обладает способностью сверлить отверстия и одновременно создавать ударную нагрузку (действие напоминает отбойный молоток). Поэтому требуется устанавливать дополнительный инструмент. От привычного сверла он отличается:

• формой спиральной части;
• специальной полостью внутри;
• использованием твердого сплава для изготовления рабочей поверхности;
• количеством и параметрами режущих частей.

Инструмент с помощью хвостовика устанавливается в патроне и надежно закрепляется. Чаще применяются следующие типы хвостовиков:

1. SDS-plus. Они больше подходят для перфораторов легкой и средней серии (мастера их чаще используют в домашних условиях), хвостовик у них не более 18 мм в диаметре.
2. SDS-max. Их используют для профессионального оборудования, они годятся для бетона. Крепежная часть больше 18 мм.

Бур состоит из:

• хвостовика, который является отличительной чертой инструмента (выполнен из высокопрочной стали, устанавливается в патроне перфоратора);
• стержня спиральной формы (при его изготовлении используются сплавы, которые придают изделиям повышенную прочность);
• напайки (режущая часть бура, она оказывает влияние на качество и время выполнения работы).

В зависимости от количества граней они бывают:

• 3-гранными;
• 4-гранными;
• 6-гранными;
• цилиндрическими;
• SDS.

Бур для перфоратора: выбор ударно-режущей насадки, ее назначение

Во время выполнения работ по строительству или ремонту объекта часто приходиться делать отверстия в кирпичной, каменной или бетонной стене. Для этого используется специальный электромеханический инструмент в виде перфоратора. Он оснащен рабочей сменной насадкой, которая осуществляет вращательные и ударные движения. Бур для перфоратора представлен в нескольких вариантах. Поэтому при выборе изделия следует учитывать его конструктивное исполнение.

Ступенчатое сверло: размеры и разновидности, применение (прочитать подробнее)

Бур для перфоратора является рабочей ударно-режущей сменной частью электромеханического инструмента.

Буры по бетону для перфоратора: размеры и критерии выбора

Бур является тем же сверлом, но он имеет свои особенности:

• Его нельзя вставить в дрель из-за канавки в хвостовике. Именно поэтому в патроне он никак не сможет встать в вертикальное положение.
• Бур жестче сверла, поскольку оснащен наконечником из победита и двойной спиралью. Этот инструмент несгибаем даже при сверлении железобетона.

Такое оборудование, как перфоратор, используемый в строительстве, как правило, оснащают хвостовиками, которые отличаются системой крепления (SDS). Такие хвостовики позволяют моментально менять буры. Выделяют два вида хвостовиков.

Первый – типа SDS+. Он используется для перфораторов профессионального типа, оснащенных ударным механизмом. Материалом для хвостовика является сталь высокой прочности, которая подверглась закалке. Это способствует износостойкости изделия. Благодаря особой конструкции рабочий наконечник бура имеет свойство отводить пыль.

Буры SDS MAX выбирают для больших перфораторов. Закаленная высокой прочности сталь обеспечивает свойство износостойкости.

Чтобы выбрать достойный бур, нужно знать его параметры:

Выбор диаметра бура будет полностью зависеть от вида выполняемой работы:

• для мелкой работы сгодится диаметр, равный 6, 8 либо 10 миллиметров;
• для закрепления огромных конструкций выбор ляжет на 10 или 20 мм.

При использовании инструмента 6 мм можно повесить на стену, картину, полку либо прикрепить плинтус. Работы выполняют в три этапа. Вначале сверлят отверстие, вставляют дюбель, а после уже вкручивают саморез. Также забить саморез можно при наличии под рукой молотка

Очень важно, чтобы совпадали размеры отверстия и дюбеля. Длина бура, вставляемого в перфоратор, имеет большой диапазон – от 10 и до 100 сантиметров с учетом хвостовика

Наличие на строительном рынке большого количества инструментов от разных производителей, заставляет все чаще задумываться над вопросом выбора бура для перфоратора. При выборе главное учесть все параметры этого инструмента.

В первую очередь смотрим на хвостовик и выбираем инструмент в зависимости от того, для каких работ он будет использоваться. Разновидности хвостовиков мы рассмотрели выше. Выбор также будет зависеть от степени интенсивности инструмента в избавлении от шлама. Преимущество на стороне шнековых буров, поскольку такой инструмент будет полезен при сверлении глубоких отверстий. Кроме того, такие буры позволяют выполнять работы на максимальной скорости, которую может продемонстрировать перфоратор.

Немаловажный критерий выбора бура для перфоратора – производитель инструмента. При желании сэкономить, можно выбрать изделие отечественного либо китайского производства. Если же вы заинтересованы в высоком качестве буров, которое предлагают зарубежные компании, придется выложить большую сумму. Если вы не уверены, какой бур выбрать, выберите зарубежное качество, гарантируемое зарубежными профессионалами.

Для обеспечения корректной работы время от времени буры необходимо смазывать. Эта мера защищает инструмент от попадания внутрь пыли. Смазку можно купить в любом магазине, где продаются электрические инструменты. Смазку в виде спрея либо геля наносят согласно инструкции. Она обладает такими качествами, как водостойкость, а также консервация.

Буры для перфоратора – это своего рода расходный инструмент, который прослужит долго, если правильно его использовать и не забывать про уход.

Проломной бур и его назначение

Если в бетонной стене нужно пробурить сквозное отверстие большого размера, то для таких целей применяются специальные насадки — проломные буры. Они бывают цельными или разборными. Разборные модели позволяют менять наконечники, что необходимо в зависимости от того, какого размера отверстие необходимо просверлить в бетоне. Конструктивно проломной бур под перфоратор состоит из таких частей:

1. Хвостовик разных типов
2. Удлинитель — его длина зависит от толщины стены. Обычно длина удлинителя составляет от 50 см и более
3. Наконечник — по форме он похож на обычный бур, только состоит из нескольких спиралей, а также имеет большой размер (как коронки)

В конструкции проломного бура применяется центровочное сверло, которое позволяет исключить смещение насадки от заданной цели. Разрушение бетона возложено на специальные зубья с напайкой из победита, которые вгрызаются в основание, и выдалбливают бетон, тем самым получая в итоге отверстие.

Это интересно!Если нужно пробурить сквозное отверстие большого диаметра свыше 50-60 мм в стене, тогда для таких целей понадобится воспользоваться проломным буром.
