Бороздодел. удвоенная производительность укладки коммуникаций

Преимущества бестраншейного способа прокладки

Несмотря на все вышесказанное, стоит отдельно сгруппировать все положительные моменты, касающиеся вопроса прокладка водопровода ГНБ. Итак, к преимуществам использования данного метода, а не открытой прокладки, относится:

  • отсутствие нужды перекрывать при проведении работ автомобильные, пешеходные и велосипедные дороги;
  • снижение финансовых затрат по причине ненужности проведения дополнительных раскопок траншеи, если водопровод необходимо установить на глубине превышающей несколько метров;
  • не требует проведения работ по созданию водоотлива, когда на месте установки наблюдается высокий уровень грунтовой воды;
  • в процессе укладки нет необходимости в создании песчаного основания для укладки трубы;
  • не нужно использовать уплотнение из песка, так как трубы не засыпаются, а устанавливаются непосредственно в земле на необходимой глубине;
  • работы по благоустройству прилегающей территории требуются минимальные;
  • отсутствует необходимость производить вырубку зеленых насаждений.

Соответственно, метод, в котором используется бестраншейная прокладка водопроводных труб, является великолепной альтернативой варианту открытой прокладки коммуникаций, при котором значительно уменьшается время выполнения работ, а также финансовые затраты.

И если экономическая составляющая описываемого метода настолько очевидна, то есть ли серьезные причины отказаться от использования современных технологий?

Как правильно пользоваться

Техника использования ручного и электрического инструмента похожа, но имеются и некоторые различия. Поэтому изучить принцип работы каждого из них следует отдельно.

Ручным

Ручные штроборезы применяются для прорезания мягких бетонных смесей и газобетона. Для использования инструмента следует также заранее приобрести направляющую.

Вместо неё разрешается взять деревянную доску достаточной длины с ровными краями.

Для начала на поверхность материала следует нанести разметку чтобы знать, где расположить канавки. Затем по этой полосе нужно прикрутить деревянную доску или направляющую. Закрепить её можно при помощи пары саморезов. Здесь не нужна высокая надёжность крепления, поэтому никаких длинных шурупов использовать не надо.

После закрепления доски по ней следует провести лезвием штробореза. Наличие направляющей поможет избежать образования неровностей на канавке. После того, как на материале будут проделаны необходимые углубления, доску можно убирать и продолжать работу без неё.

Если у человека уже есть опыт работы с ручным штроборезом, направляющую можно не использовать, хотя с ней результат получится аккуратнее. Направлять движение реза следует сверху вниз. Пои этом стоит учитывать, что глубина штробы может отличаться на разных участках, поскольку отрегулировать её на ручном инструменте невозможно.

Электрическим

До начала работы следует определиться с материалом, который необходимо штробить. Для каждого покрытия используется собственный пильный диск.

Затем при помощи уровня на поверхность материала наносится разметка.

Линию следует вести таким образом, чтобы канавка получилась слегка в стороне, ведь проводить по отметке придётся боковую часть платформы. Если мастер будет стараться удержать центр штробореза на линии, то итоговая штроба получится крайне неровной. Во время прорезания инструмент следует двигать сверху вниз. Так нагрузка на руки значительно уменьшится.

После того, как две продольные линии на материале будут закончены, следует выбить центральное пространство между ними. Для этого удобно использовать перфоратор или простое зубило. Для более быстрого завершения работы стоит подобрать ширину зубила или насадки для перфоратора так, чтобы она соответствовала ширине пространства между линиями.

Лучшие профессиональные инструменты

Главное отличие профессиональных штроборезов от бытовых – способность выдерживать постоянные высокие нагрузки. Благодаря этому они могут работать в течение 60 минут без перерыва.

Makita SG 1250

Один из любимых инструментов электриков, занимающихся ремонтом квартир. Благодаря оборотистому движку и продуманной системе отведения пыли бороздорез Макита вырезает аккуратную канавку в гипсокартоне, кирпиче и ракушечнике. Из приятных для мастера опций необходимо выделить виброгасящую регулируемую рукоять и систему плавного запуска.

Достоинства

Недостатки

Укомплектован алмазными дисками.Высокая стоимость.
Хорошее пылеудаление.Из-за небольшой мощность не подходит для крупных объектов.
Высокая мобильность.Часто выходит из строя предохранительная муфта на якоре.
Автоматическая подстройка скорости вращения.Не предусмотрена возможность опускания штробы до пола или потолка (не доводит 20 см).

Bosch GNF 35 CA

Мощный и компактный аппарат, способный справиться с материалом любой прочности. Но использовать его удобнее всего по чистому бетону. При работе со штукатуркой образуется большое количество пыли, не попадающей в патрубок. Хорошо подходит для прокладки кабеля в плиточных полах.

Достоинства

Недостатки

Надежность.Дорогой в обслуживании.
Качество сборки.Сильно пылит.
Аккуратный и точный рез.Неудобная кнопка включения.
Из-за нехватки мощности часто срабатывает система защиты.

Metabo MFE 65

Мощный штроборез Метабо предназначен для профессиональной работы с любыми материалами: керамзитобетоном, кирпичом, пеноблоком, армированным бетоном, напольная плиткой, камнем. При использовании 1 диска может выполнять функции болгарки.

Достоинства

Недостатки

Высокая производительность.Очень высокая цена.
Большая мощность.
Удобная регулировка глубины паза.Трудно удержать в руках.
Немецкая сборка.

Особенности эксплуатации

Из-за высокой площади соприкосновения пилы с деревом, инструмент при работе сильно нагревается. Поэтому длительная безостановочная работа дрели с кольцевой пилой по дереву невозможна (если, конечно, не приспособить систему воздушного или водяного охлаждения).

Кольцевые пилы часто именуют наборными, что объясняется составным исполнением инструмента. Для такой оснастки весьма важен способ соединения хвостовика с режущей частью. Возможные варианты:

  1. Плоская напайка. В этом случае кольцевая пила по дереву выдержит минимально возможные сдвигающие нагрузки, и её стоит использовать кратковременно, снимая за проход минимальное количество материала. Диаметр насадок обычно не превышает 30 мм.
  2. Напайка с посадкой хвостовика в посадочную часть коронки. Надёжность фиксации возрастает, поэтому такие пилы выпускаются увеличенного диаметра – до 127 мм, и ими можно работать дольше.
  3. То же, что и в предыдущем случае, но хвостовик дополнительно опирается на бурт в верхней части коронки. Такой вариант реализован в конструкциях кольцевых пил размером от 150 мм и более (известны пилы диаметром до 210 мм), поскольку тепловое расширение материала при работе пилы не вызовет деформации наборного инструмента.

В практике своего применения кольцевые пилы по дереву устанавливаются в специальные стаканы револьверного типа, которые при повороте в патроне выставляют на линию обработки коронку требуемого диаметра. Для обеспечения фиксации используется накидная гайка, а для центровки высверливаемого отверстия – сверло, которое входит в комплект любого набора. Сверло выступает за рабочую поверхность зубьев, и этим гарантируется требуемая соосность получения глухого отверстия. Однако такая конструкция требует изменения числа оборотов вала дрели: на начальном этапе, при работе сверлом, необходимый крутящий момент невелик, поэтому число оборотов рациональнее увеличить. Затем, при вступлении в действие зубьев круговой пилы по дереву, нагрузка резко возрастает, поэтому число оборотов дрели снижают.

Рекомендуемые скорости вращения вала для работ с древесиной средней (75…85%) влажности:

  • для предварительного засверливания – 1750…2000 мин-1;
  • для получения глухого отверстия – 750…1000 мин-1;
  • для доводки образующей полученного отверстия, его зенковки и прочих подобных операций – 1000…1500 мин-1.

В какой последовательности происходит подготовка к монтажу «трассы» кондиционера

Данная последовательность будет актуальна как для владельцев квартир, так и для монтажников:

  1. Сначала определяется место установки кондиционера (место расположения внутреннего блока в комнате).
  2. Далее выбираем мощность охлаждения устройства.
  3. Затем желательно определиться с типом «кондёра» (инверторный или on/off) и выбрать будущую модель. Сейчас при укладке «трассы» будут учтены размеры и трубки этой модели. Когда придет время приобретать кондиционер, то можно выбрать или рассматриваемую модель или любую другую (но ОБЯЗАТЕЛЬНО нужно будет учитывать размеры и диаметр трубок для нового прибора).
  4. Согласовываем точные отступы до внутреннего блока:
  • отступ от потолка и багета;
  • отступ от штор или стен.

Производится укладка «трассы» с нужным диаметром трубок. Подробнее об этом процессе напишу ниже.

  1. Заказчик подводит кабель электропитания к кондиционеру и продолжает отделочные работы («трасса» штукатурится).
  2. После финишной отделки блоки навешиваются на стены и подключаются к выведенным коммуникациям. Производится вакуумация системы и её запуск.

Что выбрать для штроб: клей или цементный раствор

Мы бы рекомендовали именно кладочный клей, и вот по каким причинам:

  1. Клей проще и быстрее готовить.
  2. Клей значительно быстрее набирает прочность.
  3. Расход клея получается в два с половиной раза меньше.
  4. У клея в составе есть специальные добавки, улучшающие сцепление.
  5. Клей лучше удерживает воду в себе и быстрее набирает прочность.
  6. Газобетон быстро вытянет воду из раствора, и тот не успеет набрать достаточную прочность.
  7. Большие штробы – увеличенные мостики холода, которые не к чему.

Важная рекомендация! Готовую штробу нужно очистить от пыли и обильно смочить водой, далее нанести клей, утопить арматуру и затянуть в плоскость ряда.

Как работать инструментом?

Перед началом работы необходимо нанести на стену, пол или потолок разметку. При этом следует учитывать, что не все штроборезы отводят пыль одинаково хорошо. Поэтому разметка должна быть контрастной и четкой. Когда разметка готова, штроборез берут в обе руки, запускают, плавно устанавливают на направляющие ролики и медленно ведут согласно сделанным отметкам.

Несмотря на визирные метки, некоторые мастера предпочитают ориентироваться по линии платформы инструмента и наносят разметку на несколько сантиметров левее от предполагаемой канавки.

Когда канавки прорезаны, штроборез откладывают в сторону и с помощью зубила или перфоратора вырубают центральную часть штробы. Следует заранее позаботиться о том, чтобы расстояние между прорезями соответствовало ширине зубила.

Необходимые материалы и инструменты

Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:

  • слесарное или строительное зубило и молоток;
  • электрическая дрель или перфоратор;
  • угловая шлифовальная машина с набором абразивных дисков;
  • специальный электрический штроборез (или бороздодел).

Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.

Зубило с молотком

Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.

Зубило с дрелью

Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.

Болгарка

Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.

Перфоратор

Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.

Штроборез

Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.

Болгарка с перфоратором

Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.

С чего начать монтаж

Чем профессиональнее установлена система, тем дольше срок ее эксплуатации. Если нет уверенности в своих силах – лучше позвать специалистов. Они делают монтаж в такой последовательности:

  • размечают штробы в стенах под наклоном для коммуникаций;
  • штробят отверстия и закладывают трубы;
  • проводят дренажную трубку под наклоном к канализации;
  • электрики проводят электрический кабель в стене к отдельному щитку;
  • пробивают отверстие для вывода труб наружу – к внешнему блоку.

Это самый сложный, но практичный вариант – на виду будет только декоративная пластиковая панель внутреннего блока. Все трубы заходят в него сзади, их не видно и эстетический вид помещения сохраняется. Дренаж также спрятан, вода не капает на голову прохожим.

Закладка трассы для кондиционера – какой способ выбрать

Самое сложное в процессе установки – это подготовка стен и укладка медных труб. Здесь нужно соблюдать правила, чтобы через время не пришлось заново переустанавливать систему. Легче смонтировать декоративный короб и спрятать все трубы под него. Здесь есть свои преимущества: при неполадках легче проверить трассу, не заделанную в стены. Для самостоятельного проведения работ следует рассмотреть оба варианта и выбрать подходящий.

Перед началом работ следует знать:

  • передвинуть кондиционер даже на 2 см будет невозможно, поэтому с местом установки нужно определяться сразу;
  • место для внешнего блока рекомендуется выбирать таким образом, чтобы к нему был постоянный доступ без услуг промышленных альпинистов – для обслуживания и самостоятельной очистки;
  • если дом старый и проводка давно не менялась, есть опасность возгорания, поэтому перед установкой кондиционера электрики должны заменить все электрические коммуникации в квартире, чтобы они выдерживали нагрузку.

Пылесосы строительные для штробореза

Для снижения негативного воздействия на организм образующейся при работе пыли, которая относится к веществам фиброгенного воздействия, можно рекомендовать купить штроборез по бетону с пылесосом.

Применение строительного пылесоса позволит избежать лишней пыли и мусора

Подобной опцией оснащается не каждая модель. О возможности подключения строительного пылесоса будет свидетельствовать наличие специального отводного патрубка, который напрямую соединён с внутренней поверхностью кожуха, закрывающего диски.

Использование обычного бытового пылесоса не обеспечит должный уровень очистки, поэтому рекомендуется приобретать строительные модели. При выборе необходимо учитывать следующие моменты:

  • совместимость входного патрубка пылесоса с выходным отверстием штробореза;
  • совпадение мощности;
  • высокая скорость всасывания мусора;
  • ёмкость резервуара;
  • прочность агрегата.

При невозможности купить комплект целиком, а также при кратковременных работах, существует возможность взять штроборез по бетону с пылесосом в аренду по вполне приемлемой цене.

Назначение и основные достоинства метода ГНБ

Метод горизонтально направленного бурения на сегодняшний день считается очень востребованным. В первую очередь — это связано с тем, что использование такого метода позволяет снизить финансовые затраты по прокладке трубопровода в 2,5–3 раза.

Рассмотрим основные задачи, которые выполняются посредством этого способа:

  • прокладка труб, которые будут выполнять функцию защитного футляра (кожуха) для различных силовых кабелей;
  • технология ГНБ позволяет провести бестраншейный монтаж трубопроводов, которые транспортируют питьевую воду или стоки.

ГНБ прокол под дорогой или другим инженерным сооружением позволяет сохранить природный ландшафт, что также является важным достоинством. Рассмотрим другие преимущества ГНБ:

  • помимо финансовых расходов, снижаются и трудозатраты, так как основную работу выполняет специальная техника;
  • с помощью ГНБ прокола можно проложить трубопровод или кабельный канал не только под транспортными путями, но и под водоёмами.
  • для такой работы не требуется большое количество человек. Как правило, достаточно небольшой бригады, состоящей из 3–5 человек.

Для выполнения таких работ не требуется много места, а окружающий ландшафт не будет испорчен

Бурение горизонтальных скважин по праву можно считать уникальным способом, технология которого исключает нанесения вреда окружающей среде и снижает трудозатраты, а также денежные расходы.

Технические характеристики штроборезов

Штроборезы, как и различные виды электроинструмента, обладает рядом технических характеристик, которые необходимо учитывать при выборе определённой модели. От этого зависит производительность оборудования и продолжительность непрерывного использования.

Таблица 1. Основные технические характеристики электрических бороздоделов

Параметр инструмента
Описание
Мощность
Производительность оборудования и длительность работы напрямую зависят от его мощности. У профессиональных бороздоделов этот показатель может варьироваться в пределах 2,5−3 и более кВт. Для дома достаточно будет использования компактных штроборезов на 1−1,5 кВт. Они имеют достаточно высокий вращающий момент и хорошо режут поверхности из твёрдых строительных материалов.
Вес оборудования
Между мощностью и весом электрического инструмента существует определённая взаимосвязь: чем он выше, тем больше весит оборудование. В зависимости от конструкции моделей и их назначения масса инструмента варьируется в пределах 3−9 кг. Наиболее удобны в работелёгкие компактные штроборезы, особенно если необходимо сделать канавки на потолке.
Скорость вращения
Скорость вращения шпинделя борозоделов влияет на качество обработки твёрдых поверхностей. Этот показатель тем выше, чем больше мощность инструмента. Для резки кирпича и камня, как правило, выбирают модели средней мощности со скоростью 6−9 тыс. об/мин. Чтобы получить качественный рез бетона, металла и других очень твёрдых материалов, применяют модели со скоростью вращения шпинделя в 11−12 тыс

об/мин.
Ширина и глубина реза
При выборе электроинструмента следует обращать внимание на такой показатель, как глубина и ширина реза штробы. Чем он выше, тем эффективнее работа оборудования.
Диаметр дисков
Рабочей частью оборудования являются диски

Диаметр этих устройств варьируется в диапазоне 115−230 мм (большие диски позволяют получить максимально глубокий рез).

Штроборез своими руками

Если объем работ перед вами достаточно небольшой, можно обойтись даже без покупки ручного штробореза, который еще называется бороздоделом. В его основе будет прочная труба. Электрический инструмент тоже можно выполнить самостоятельно. Для этого понадобится обычная углошлифовальная машина, которую нужно будет лишь немного доработать.

Ручной

В зависимости от того, что у вас есть под рукой — арматура или труба, вы можете изготовить свою модель бороздодела. Если речь идет об арматуре, ее диаметр может составить примерно 2 см. Заготовка с одной стороны распиливается углошлифовальной машиной под углом 45 градусов. Для этого от конца следует отступить примерно 6 см. Верхняя часть отгибается таким образом, чтобы получился угол. На этом можно считать, что бороздодел готов.

Если же вы хотите доработать приспособление, следует позаботиться о наличии сварочного аппарата. Конструкция получится более совершенной. Для этого следует использовать два куска арматуры, которые соединяются между собой таким образом, чтобы элементы напоминали букву Т. Та часть, которая будет выполнять роль ручки, может быть более толстой, что окажется удобным в использовании. Рабочая часть — это арматура на 2 см в диаметре. Длина этого отрезка может составить примерно 10 см.

Электрический

Многие домашние мастера полагают, что переделка к болгарке в штроборез является нецелесообразной. Это обусловлено тем, что производительность оборудования получится небольшой.

Внимание! Перед тем как приступить к переделыванию, следует учесть, что, откорректировав расстояние между дисками, вы не получите точных параметров борозды. Результат не всегда получается качественным в отличие от заводского штробореза

Переделкой из болгарки не стоит заниматься еще и по той причине, что новое оборудование может представлять опасность. Из этого всего следует сделать вывод о том, что при работах небольшого объема не следует заниматься переделками, лучше воспользоваться механическим способом — зубилом и молотком.

Но если вы все же решили заняться модернизацией углошлифовальной машины, нужно установить на нее один диск обычным способом и затянуть его гайкой. Второй режущий элемент устанавливается поверх первого и хорошо затягивается. Вместо гайки можно использовать металлическое кольцо, с помощью которого можно будет откорректировать ширину канавки.

Недостаткам такого оборудования является еще и невозможность обеспечить качественный отвод пыли. Это ухудшает условия работы и делает их почти невозможными, если в соседних помещениях уже выполнен ремонт. Но домашние умельцы нашли выход и из этой ситуации. Они изготавливают кожух из:

  • бутылок;
  • пластиковых контейнеров;
  • металлических листов.

Еще одним этапом работы будет монтаж трубки для подсоединения пылесоса.

Штроборез своими руками

Если объем работ перед вами достаточно небольшой, можно обойтись даже без покупки ручного штробореза, который еще называется бороздоделом. В его основе будет прочная труба. Электрический инструмент тоже можно выполнить самостоятельно. Для этого понадобится обычная углошлифовальная машина, которую нужно будет лишь немного доработать.

Ручной

В зависимости от того, что у вас есть под рукой — арматура или труба, вы можете изготовить свою модель бороздодела. Если речь идет об арматуре, ее диаметр может составить примерно 2 см. Заготовка с одной стороны распиливается углошлифовальной машиной под углом 45 градусов. Для этого от конца следует отступить примерно 6 см. Верхняя часть отгибается таким образом, чтобы получился угол. На этом можно считать, что бороздодел готов.

Если же вы хотите доработать приспособление, следует позаботиться о наличии сварочного аппарата. Конструкция получится более совершенной. Для этого следует использовать два куска арматуры, которые соединяются между собой таким образом, чтобы элементы напоминали букву Т. Та часть, которая будет выполнять роль ручки, может быть более толстой, что окажется удобным в использовании. Рабочая часть — это арматура на 2 см в диаметре. Длина этого отрезка может составить примерно 10 см.

Электрический

Многие домашние мастера полагают, что переделка к болгарке в штроборез является нецелесообразной. Это обусловлено тем, что производительность оборудования получится небольшой.

Внимание! Перед тем как приступить к переделыванию, следует учесть, что, откорректировав расстояние между дисками, вы не получите точных параметров борозды. Результат не всегда получается качественным в отличие от заводского штробореза

Переделкой из болгарки не стоит заниматься еще и по той причине, что новое оборудование может представлять опасность. Из этого всего следует сделать вывод о том, что при работах небольшого объема не следует заниматься переделками, лучше воспользоваться механическим способом — зубилом и молотком.

Но если вы все же решили заняться модернизацией углошлифовальной машины, нужно установить на нее один диск обычным способом и затянуть его гайкой. Второй режущий элемент устанавливается поверх первого и хорошо затягивается. Вместо гайки можно использовать металлическое кольцо, с помощью которого можно будет откорректировать ширину канавки.

Недостаткам такого оборудования является еще и невозможность обеспечить качественный отвод пыли. Это ухудшает условия работы и делает их почти невозможными, если в соседних помещениях уже выполнен ремонт. Но домашние умельцы нашли выход и из этой ситуации. Они изготавливают кожух из:

  • бутылок;
  • пластиковых контейнеров;
  • металлических листов.

Еще одним этапом работы будет монтаж трубки для подсоединения пылесоса.

Изготовление ручного штробореза из металлолома

На свалке металлолома всегда можно найти кусок водопроводной трубы и небольшую металлическую полосу. Для изготовления бороздодела понадобится электросварка. Если будет в распоряжении трубогиб, то это облегчит работу. Итак, потребуются следующие материалы и инструменты.

Материалы

  • Отрезок водопроводной трубы диаметром 1 дюйм (2,54 см) и длиной 950 мм;
  • Стальная полоса толщиной 2 мм и длиной 150 мм;
  • Пильный диск для УШМ;
  • Отрезок водопроводного шланга;
  • Сварочные электроды.

Обратите внимание! В качестве основного материала также можно использовать полый квадратный профиль или арматуру. Уголок брать не следует, потому что охват руками этого профиля будет болезнен и неудобен

Чертежи и схемы

Делать чертёж бороздодела необязательно. Достаточно воспользоваться снимком бороздодела, сделанного домашним мастером.

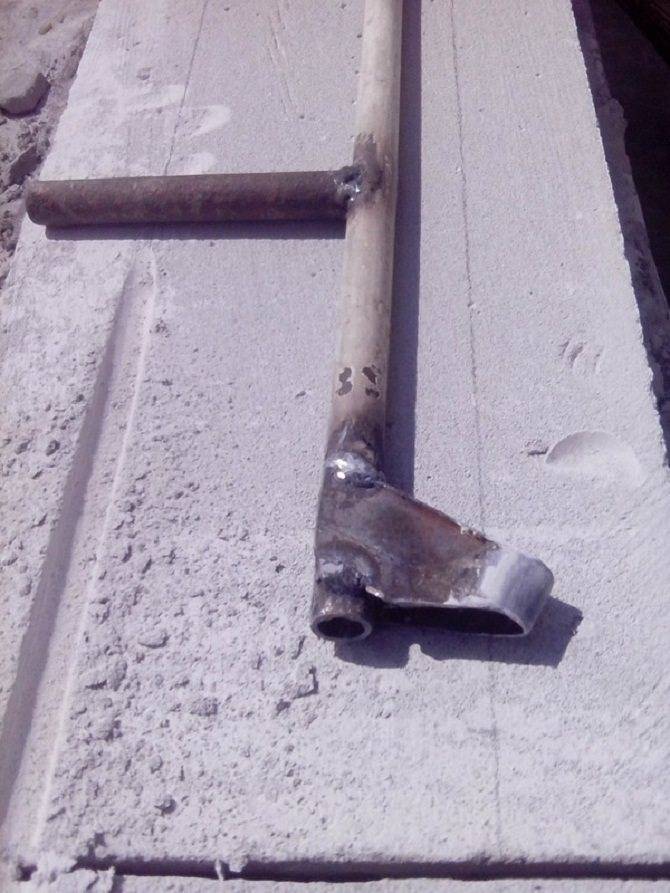

Фото самодельного штробореза

Пошаговая инструкция

  1. Трубу разрезают пильным диском на три части: 500 мм, 200 мм и 250 мм.
  2. Длинную часть профиля сгибают трубогибом примерно на 1500.
  3. В сгиб перпендикулярно вваривают рычаг из отрезка трубы длиной 300 мм.
  4. К рычагу приваривают ручку длиной 250 мм. Чтобы этого не делать, трубку длиной 450 мм сгибают в виде буквы «Г», одним сварочным швом будет меньше.
  5. Отрезок полосы зажимают в тисках, молотком придают ей форму петли.
  6. Скобу приваривают к концу трубы.
  7. Другую сторону трубы выгибают в виде дуги.
  8. Переднюю кромку скобы обтачивают напильником до получения острого края.
  9. Отрезки шланга одевают на ручки штробореза.

Прорезка штробы в газоблоках

Дополнительная информация. Гнуть металлопрофиль можно без трубогиба. Место сгиба нагревают паяльной лампой или автогеном. На концы отрезка одевают куски труб большего диаметра и сгибают его, как нужно. Вместо УШМ также пользуются простой ножовкой.

Этап штробления

  1. Если все трубы – фреоновые и дренажная – идут рядом, углубление делается под наклоном в 3 градуса, чтобы не застаивался конденсат.
  2. Если дренаж располагается отдельно, уклон штробы нужен только для дренажного шланга. Фреоновую магистраль прокладывают без уклона. Можно провести по потолку или по стенам.
  3. Если нет возможности слить дренажную жидкость гравитационным способом, нужно предусмотреть установку насоса, с помощью которого вода будет удаляться из системы.

При разметке углубления нельзя делать резкие повороты, так как согнуть трубы для такого поворота будет невозможно. Нужно избегать острых углов, иначе будет залом медной трубки и фреон не будет циркулировать свободно.

Углубление делается по ширине 60 мм и в высоту 40 мм. Для дренажной трубки 20 мм в глубину и в ширину. Работа осуществляется штроборезом. Обычная болгарка и зубило не подходят, так как могут разрушить стену. В панельном доме это может нарушить несущие показатели стен.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
