Бойлер для отопления частного дома: установка, какой лучше выбрать

Состав прибора, его параметры

Бойлер состоит из следующих элементов:

Бак.
ТЭН.
Анод (нужен для предотвращения коррозии).
Теплоизоляция (сохраняет тепло воды).
Термостат (с его помощью устанавливают нужную температуру).
Наружный корпус (от него зависит вид аппарата).
Предохранительный клапан (необходим, чтобы устранять чрезмерное давление).

К параметрам прибора относят:

Материал, используемый для теплоизоляции (минеральная вата, полиуретан, пенополиуретан).
Объем.
Покрытие бака (эмаль, сталь, стеклофарфор).
Вариант расположения (вертикально, горизонтально, рядом с раковиной).
Мощность ТЭНа.
Встроен ли змеевик (если да, то бойлер можно подключить к котлу).
Материал анода (магний, титан).

Монтаж и эксплуатация бойлера отопления

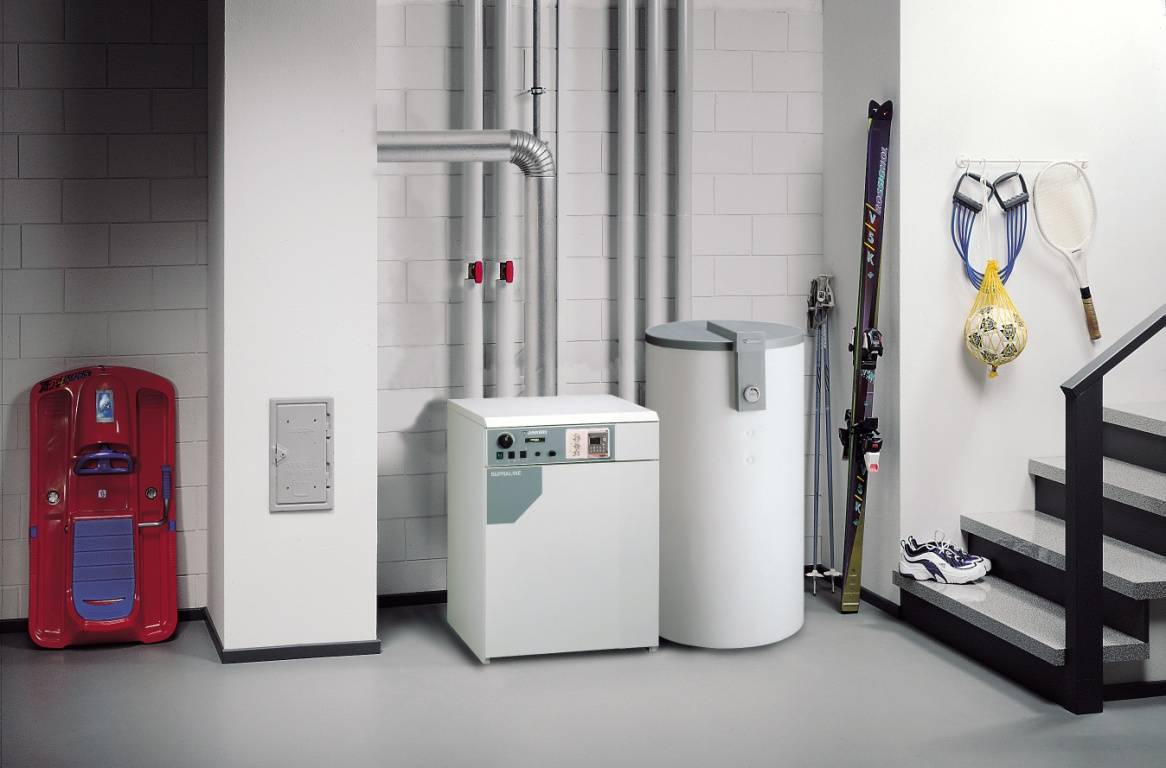

Бойлер в системе отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу. Оптимальным вариантом будет установка в непосредственной близости от котла

В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
Большой объем емкости, если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Установка накопительного бака отопления

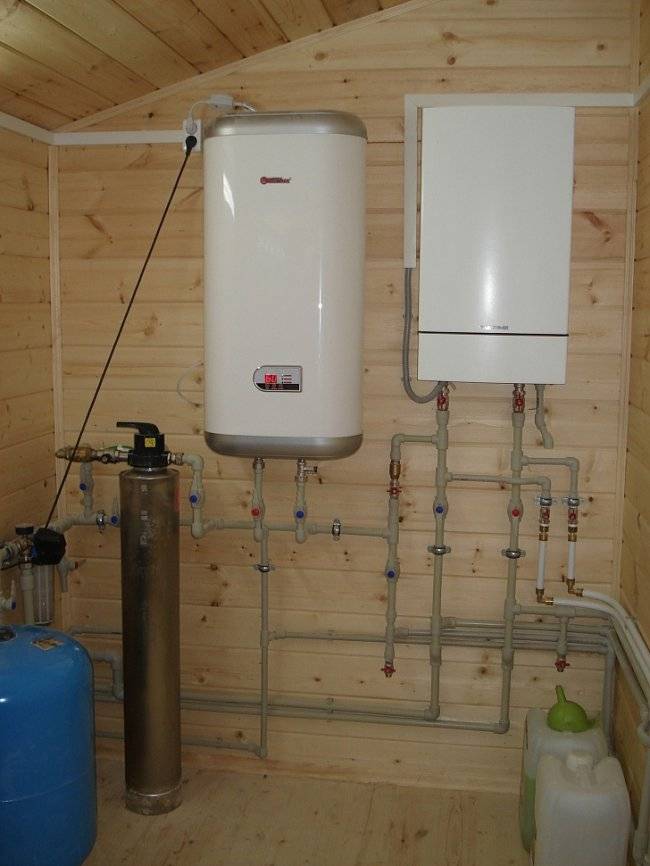

Установленный бойлер

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
Выполнить подключение к отоплению

Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.
Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Условия правильной эксплуатации бойлера

Накипь на ТЭНе бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

Один раз в месяц проверять целостность теплоизоляции конструкции;
Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

Форма водонагревателя

В зависимости от формы хранения котлы бывают: цилиндрические и квадратные (плоские).

Цилиндрический

Большинство, выбирая водонагреватель для квартиры, останавливаются на моделях цилиндрической формы для вертикального размещения.

У них есть такие преимущества:

Устройства компактны и не занимают много места;
Цилиндрическая форма имеет максимальную площадь контакта.

К недостаткам тонких агрегатов можно отнести

то, что некоторые производители, чтобы увеличить объем внутреннего резервуара без увеличения внешнего диаметра, уменьшают слой теплоизоляции. В результате жидкость в баке охлаждается быстрее, и устройство вынуждено включаться чаще.

Существуют также узкие устройства, в форме приплюснутого цилиндра, так называемые slim-водонагреватели (от английского «slim» — тонкий). Они отличаются по диаметру (от 38 см и меньше) от стандартных единиц, которые имеют окружность 45-52 см. В то же время, чтобы увеличить вместимость, производитель увеличил их высоту.

Слим-агрегат очень удобен в небольших квартирах старой постройки, где очень тесные ванные комнаты и ограниченное пространство на кухне. Этот параметр является убедительным для выбора небольшого электрического водонагревателя для такой квартиры.

Он может работать с той же эффективностью, что и стандартный, и имеет такую же вместимость благодаря преобразованию полезного пространства в высоту.

Прямоугольный (плоский)

Модели плоской (прямоугольной, квадратной) формы не отличаются по производительности от цилиндрических.

Накопительный водонагреватель плоской формы занимает мало места, имеет приятный дизайн, хорошо вписывается в интерьер.

Поскольку такие устройства прячутся в шкафах на кухне или в ванной, вы можете легко выбрать необходимую толщину устройства.

Существуют также модели для горизонтального размещения..Такое размещение позволяет максимально эффективно использовать свободное пространство, если оно ограничено небольшой комнатой.

Стоимость таких водонагревателей выше, чем вертикальных.

Уход: через какое время нужно будет разобрать и почистить?

Ежегодно в водонагревателе заменяют анод, так как дольше он уже не отрабатывает. Минимум дважды в год необходимо снимать детали с полной разгерметизацией всей системы для прочистки. Делают это вручную и с использованием специальных химических растворов.

Электрический водонагреватель или бойлер для отопления — это эффективное и доступное устройство для многих потребителей, проживающих в частных домах. Конечно, котел для таких целей адаптирован лучше, но не каждый может позволить себе такую систему. Для небольших частных и дачных домов вполне подойдет более простой и выгодный вариант. К тому же, в некоторых случаях при правильном подходе к монтажу, отопление жилого помещения от водонагревателя может быть не менее функционально, чем котловое.

Какой электроводонагреватель подходит для отопления

Используемые виды электрических водонагревателей для системы отопления:

чаще:
- накопительные;
- комбинированные баки косвенного нагрева с ТЭН;
проточные, продаются фабричные модели специально для отопления. Но бытовые прямоточные ЭВН быстро выйдут из строя.

Проточный водонагреватель

Бытовые проточные электрические водонагреватели для отопления частных домов технически подходят, но из-за недостатков (расход, не рассчитаны к продолжительным нагрузкам) используются крайне редко, как правило, не рассматриваются.

Достоинства:

нет паузы для первичного нагрева, теплоноситель поступает сразу;
компактность, что позволит разместить где угодно, упростит установку, монтаж/демонтаж.

Недостатки:

экономность спорная, большая мощность, значительные расходы электроэнергии. Для результата потребуется от 8 – 10 кВт;
включается от выставленной скорости протока, регулировка будет производиться настройкой циркуляционного насоса, что неудобно;
нет режима поддержания температуры;
из-за изменений протока аппарат будет выключаться, особенно из-за этого не подойдет для однотрубной схемы(Ленинградской);
потребуется усиленная проводка.

У проточных нет проблем с завоздушиванием, они подходят даже лучше, чем накопительные водонагреватели.

Отопление от накопительного водонагревателя

Старый накопительный ЭВН можно превратить в теплоаккумулятор, электрокотел. Анод допускается не ставить, теплоноситель (одна и та же постоянно циркулирующая жидкость без кислорода) не создает накипи, коррозионные процессы минимальны.

Достоинства:

экономичные водонагреватели, по сравнению с проточными. Бойлер осуществит первичный нагрев, затем – режим поддержания. Датчик температуры внутри водонагревателя отслеживает температуру. Вода возвращается из «обратки» не совсем холодной, поэтому нагрев будет только в нужном диапазоне;
регулировка удобнее и проще – термостатом уменьшают/увеличивают, выставляют нужную температуру;
программируемость (функция не всегда присутствует) – можно установить время активации, например, на период экономных тарифов с выключением после;
подойдет как для одно-, так и для двухтрубной разводки.

Минусы:

потребуется большая пауза, но только для первичного нагрева;
ТЭН зачастую сравнительно слабые: 1,5 – 2 кВт, чего не хватит на большую площадь;
надо решить проблему со стравливанием воздуха.

Критерии выбора

Как выбрать бойлер для отопления дома? Для этого нужно учитывать следующие факторы:

Конструктивные особенности. Оптимальный вариант для обогревательного бойлера — расположение входного отверстия сверху бака, а выходного — снизу, причем их диаметр должен составлять более 2 дюймов. При расположении входа и выхода с одной стороны устанавливается насос.
Мощность аппарата. При использовании бойлера для нагреваводы необходимо подбирать аппарат максимальной мощности — 3,5-5 кВт, что даст возможность обогревать помещение площадью до 50 м². Специализированный обогревательный бойлер должен иметь мощность не менее 7-8 кВт.
Объем бака. Для обогрева подойдет только аппарат с большим баком, что даст возможность эксплуатировать ТЭН в щадящем режиме — максимальная мощность устаналивается при первоначальном нагреве (1-1,5 ч) для формирования запаса теплоносителя, а в дальнейшем понижается. В бытовых бойлерах объем бака должен составлять порядка 70-120 л, в специализированных — более 200 л.
Используемые материалы. В процессе эксплуатации материал бака подвергается значительной коррозии.

При выборе бойлера следует обратить внимание на наличие защитного покрытия и используемый материал:

Стеклофарфоровое или эмалевое покрытие хорошо защищает от коррозии только при его целостности. При механическом воздействии и резких перепадах температур возникают трещины и иные повреждения, что создает зону активной коррозии.
Корпус бака из нержавеющей стали или титана прочен и долговечен, не подвержен коррозии. Главный недостаток — такие бойлеры имеют более высокую стоимость.

Технические характеристики

Типовая конструкция бытового бойлера включает следующие основные элементы:

Корпус аппарата. Это наружный элемент, защищающий рабочую емкость от внешних воздействий.
Рабочая емкость или накопительный бак. Он располагается внутри корпуса и отделен от него теплоизоляционным слоем. В зависимости от модели и назначения, объем бака колеблется вдиапазоне от 10 до 450 л. Оптимальный вариант для частной отопительной системы — 150-250 л.
Нагревательный элемент. Для бойлеров, в зависимости от объема бака, применяются различные конструкции ТЭНов — стержни, спирали, круглые модели и т.п. Важная их характеристика — мощность. В бойлерах для нагрева воды устанавливаются нагреватели 1-5 кВт, а в специализированных отопительных бойлерах — 7-12 кВт. При выборе мощности необходимо учитывать площадь обогреваемого помещения, тип отопительной системы и ее разветвленность, высота помещения и его теплоизоляция, а также внешние климатические условия.
Патрубки для подключения. Они обеспечивают ввод холодной воды из водопровода и выход нагретого теплоносителя в отопительную систему. Эффективность обогрева определяется скоростью теплообмена, которая во многом зависит от диаметра выходного отверстия. В нагревательных бойлерах он составляет 1/2-2-3/4 дюйма (10-20 мм), а в обогревательных — 1,5-2 дюйма (30-48 мм). Чем больше отверстие, тем эффективнее работает система, но при условии достаточности мощности ТЭНа.
Контролирующие приборы. Обязательным элементом современных аппаратов является датчик температуры нагрева воды в накопительном баке. Он включен в цепь автоматического управления электропитанием нагревателя. При достижении требуемой температуры воды ТЭН отключается, а при снижении ниже допустимого уровня — включается. Это позволяет поддерживать необходимый запас тепла в баке при периодической работе нагревателей. В некоторых моделях аппаратов существует возможность регулирования мощности ТЭНов, что обеспечивает оптимальный расход электроэнергии.

Второй важный тип прибора — реле контроля нагрузки на сеть. Длительные перегрузки в питающей электросети вызывают сильный нагрев проводки, что создает пожарную опасность. При появлении слишком высоких нагрузок реле отключает нагреватель.

При использовании бойлеров для обогрева также учитываются следующие характеристики:

Температура воды в накопительном баке должна поддерживаться в пределах 65-75 градусов.
Инертность системы зависит от типа бойлера и мощности ТЭНа. В баках объемах 200-250 л она составляет 1-2 ч. В проточных аппаратах разогрев воды происходит за 0,5-2 минуты.
Бытовые аппараты должны работать от сети 220 В., а нагрузки не должен превышать 25-40 А.

Накопительный бак как альтернатива традиционному бойлеру

Конструкция бака косвенного нагрева

Накопительный бак конструктивно практически полностью схож с классическим бойлером. Разница заключается во внутреннем трубопроводе, который подключается к системе отопления. В этом случае необходимо решить вопрос — а для чего нужен бойлер в системе отопления?

Правильно организованное отопление через бойлер предполагает, что этот элемент будет выполнять функцию теплового аккумулятора. Вода, которая находится в емкости, получает тепловую энергию через внутренний змеевик, подключенный к отопительной системе. После отключения котла будет происходить обратный процесс – повышение температуры теплоносителя от воды в бойлере.

Схема подключения бойлера к отоплению

Кроме этого, после того как было выполнено корректное подключение бойлера к системе отопления, он сможет выполнять такие функции:

Организация горячего водоснабжения. Так как жидкость из емкости не контактирует с теплоносителем – ее можно применять в хозяйстве. Но для этого необходимо сделать правильный расчет мощности бойлера для отопления дома, чтобы это не сказалось на параметрах теплоснабжения;
Подогрев воды с помощью встроенного ТЭНа. Таким образом можно поддерживать уровень нагрева теплоносителя даже при неактивном котле. Это можно сделать только приобретя электрический бойлер для отопления.

Важно изначально определиться с назначением накопительного бака – будет он предназначен для ГВС, работать в качестве теплового аккумулятора или совмещать эти функции. Исходя из принятого решения, выполняется расчет оптимального объема и выбирается схема отопления от бойлера

Где и почем купить электробойлер в Вашем городе

Накопительный электрический водонагреватель Thermex Ultra Slim IU

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

Принцип работы бойлера послойного нагрева ГВС

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева, вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро — не нужно ждать пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя, без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше, чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее, независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

Схема работы накопительного бойлера послойного нагрева с двухконтурным котломПринципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Проточный водонагреватель

Проточный бойлер отопления воды нет емкости, предназначенной для большого ее объема. Он устроен так, что потребляемая вода нагревается моментально. В быту применяют два вида:

Электрический — производство происходит в компактном корпусе, крепление настенное. Нагрев воды происходит во время ее прохождения через электрический нагреватель.
Газовый — внутри теплообменника происходит протекание воды. Под ним горит газовая горелка, которая нагревает жидкость.

Проточный электрический водонагреватель, предназначенный для отопления, обладает таким устройством:

Корпус — материалом служит металл или пластик, снаружи покрыт специальным покрытием для защиты и декора.
Трубка для теплообмена — расположена внутри корпуса, чаще всего обладает спиралевидной формой.
Нагревательная деталь — находится в теплообменной трубке или же в металлическом отдельном стакане.
Измеритель протока — происходит реакция на закрытие/открытие на смесителе крана.
Электромагнитный пускатель — выполняет управление магнитного пускателя, представляет собой мощный электронагреватель.
Термостат — включает/выключает агрегат, регулирует подачу горячей воды исходя из мощности напора.
Тепловой предохранитель — необходим для аварийного отключения прибора.

Плюсы	Минусы
Небольшой вес, компактные параметры	Из-за сложного изготовления цена на них довольно-таки высокая
Возможно эксплуатировать сразу, как только включился, так как вода нагревается быстро	Высокое потребление электричества
Подключение и монтаж можно выполнить самостоятельно за полтора часа	Для подключения возникает необходимость прокладывать отдельно еще один сетевой кабель
Все детали, находящиеся внутри, изготовлены из металла, не подвластного коррозии

Накопительный котел электрического типа

В быту чаще всего используют накопительные котлы электрического типа. Внешне они имеют отличия, но само устройство одинаковое:

Корпус — изготовлен из стали, имеющей толщину 0,8 миллиметров. Сверху наносится покрытие из полиэфирной эмали, служащее не только декором, но и защитой.
Бак — находиться внутри корпуса, производится из стали толщиной 1,2 миллиметра, снаружи покрыт защитой от коррозии. Он имеет три вида. Первый — термоупрочненное покрытие, используется в недорогих моделях. Считается не особо прочным: эмаль может потрескаться и рассыпаться от резкого перепада температурного режима. Второй — стеклокерамика, наносится при высокой температуре, очень прочная. Третий — титановое напыление, самое долговечное и прочное, применяется на дорогих моделях.
Теплоизоляция — минимальная толщина 20 миллиметров, максимальная — 40. Имеет вид прослойки между баком и наружным корпусом.
Магниевый анод — предназначен для защиты от ржавчины. Монтаж происходит возле ТЭНа, предохраняет бак и нагревательную деталь от электромеханической коррозии.
ТЭН — находиться в нижней части бака.
Термометр — цифровой или механический. Находиться снаружи корпуса, предназначен для контроля воды.
Термостат — автоматически включает/отключает нагревательный элемент. Регулировка ручная или электронная.
Индикаторный светодиод — подключен к термостату, дает знать, когда ТЭН включен или выключен.
Водяные патрубки — изготовлены из металла, снаружи заканчиваются резьбой, подключаются к водопроводу.
Установочный кронштейн — используется для крепления агрегата на стену.

Плюсы	Минусы
Большой ассортимент	Установка выполняется только на прочную стену из-за большого веса аппаратов
Монтаж простой, легкий, выполняется за пару часов	Максимальный срок эксплуатации девять лет, так как устойчивость к коррозии понижена
Замена детали происходит максимум за полтора часа	За счет утеплителя параметры довольно габаритные
Низкое потребление электричества	Долго нагревается (от получаса до девяти часов)
Появляется толстый слой накипи

Преимущества и недостатки отопления с электробойлером

Главное преимущество схемы — простота. Собрать такую конструкцию способен практически любой мастер, поскольку для этой цели не потребуются ни особая квалификация, ни сложные инструменты. Еще одно преимущество — невысокая цена. Чаще всего, водонагреватели электрические для отопления продаются по более низким ценам чем электрокотлы. Благодаря этому, при создании системы теплоснабжения небольших объектов, можно существенно сэкономить. При этом можно получить очень надежную высокофункциональную систему, способную управляться через современные линии связи, например, вай фай. Именно поэтому она хорошо интегрируется в программу “Умный дом”.

К недостаткам использования водонагревателей можно отнести:

Невысокая мощность.
ТЭН постоянно находится в рабочем состоянии, что приводит его к быстрому износу. Для гарантии нужно выбирать устройства имеющие 2 и более ТЭНов.

Монтаж и эксплуатация бойлера отопления

Бойлер в системе отопления

Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу

Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему; Большой объем емкости. если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента; Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

Решив эти вопросы можно приступать непосредственно к монтажу.

Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.
