Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

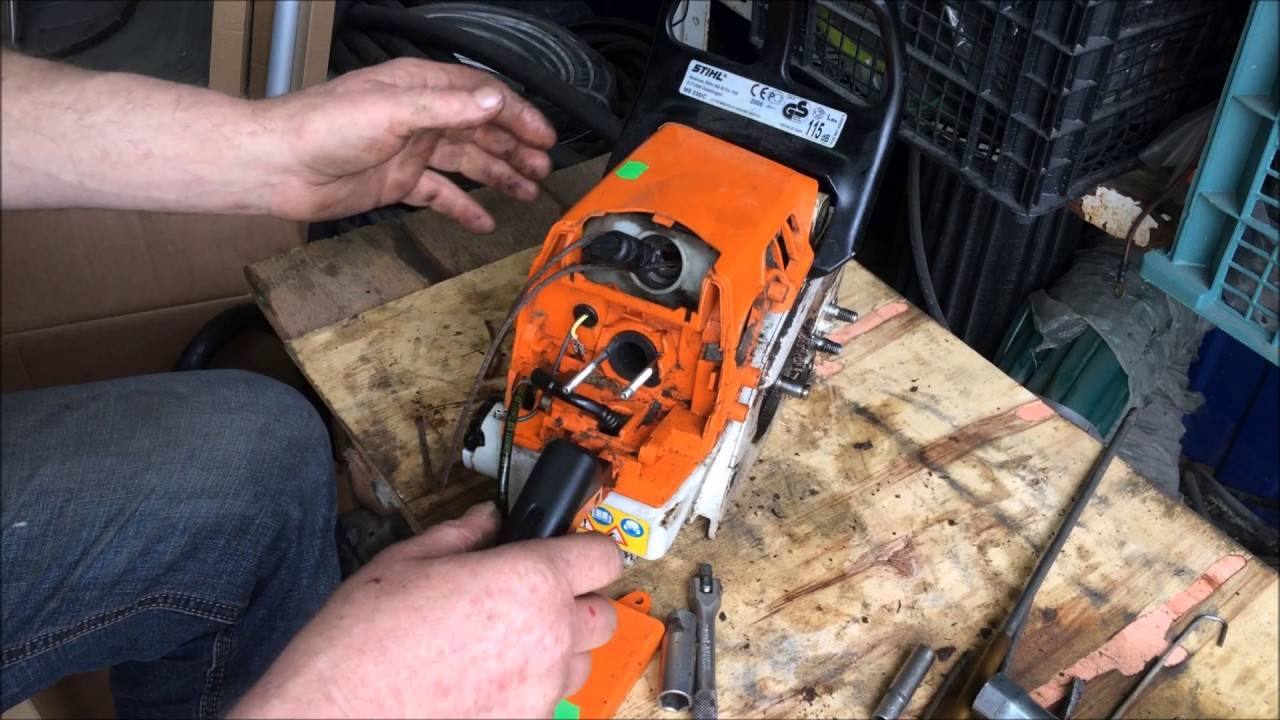

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.

2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.

3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.

5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Порядок и последовательность разборки и регулировки карбюратора бензопилы Stihl 180

Подготовительные работы

Прежде всего необходимо уяснить, что карбюратор любого двигателя — это узел, в который сходятся потоки воздуха и бензина. Поэтому для нормальной его работы эти потоки должны приходить в исправном, не забитом виде. Кроме того, продукты сгорания в двигателе должны свободно покидать камеру через глушитель. Поэтому каждый раз, перед ремонтом и настройкой карбюратора в обязательном порядке проверяем:

• Воздушный фильтр на впуске;
• Снимаем и чистим глушитель;
• Проверяем отсутствие проблем с топливной системой — шланги подачи, исправность работы бензобака (работа сапуна компенсации пониженного давления, смотри выше);

В принципе, даже не так жизненно необходимо крутить обороты холостого хода. Исправные элементы уже дадут нормальные характеристики работы.

Снятие карбюратора

Лучше всего процесс снятия показан на приложенном внизу видео. Там же продемонстрированы основные минимальные шаги для того, чтобы привести узел в рабочее состояние. Схематично этот процесс выглядит так: снять крышку, тяги, выкрутить агрегат.

Замена и проверка мембран

Значительная часть проблем с узлом связана с задубевшими или неисправными мембранами карбюратора. Проще всего их заменить, если это давно не делалось. В мастерских магазинах или на Алиэкспрессе продаются целые ремкомплекты (стоимость их около 200 рублей), содержащие все необходимые мембраны. Иногда за сумму порядка 600 рублей можно купить себе запчастей на весь срок эксплуатации бензопилы (см. рис.).

Причем конкретно в этом случае в комплект входят и коромысло с иглой, которые также подвержены износу и в некоторых случаях требуют замены. Одним словом, за цену нового узла можно ремонтировать старый практически неограниченное количество раз. Если считать что пять — это на самом деле пожизненный набор.

Вариант ремонта и прочистки карбюратора без применения ремкомплектов

В некоторых случаях отличные результаты дает следующий метод — вынимаем карбюратор, снимаем все мембраны (сверху и снизу), а затем то, что осталось, оставляем отмокать в ацетоне на несколько часов. Зачастую в жиклеры и каналы просто попадают посторонние предметы и вещества (иногда там находят, например, следы герметиков!). Поэтому простая прочистка дает отличный эффект. Без расходов и замен мембран. Хотя решение о их замене необходимо принимать по месту, руководствуясь их состоянием.

Устройство бензопилы Штиль 180

Хозяйственная бензопила Stihl MS 180 оборудована высококачественным фирменным ДВС, с завода-производителя настроенным на работу в сложных погодных условиях. Одноцилиндровый мотор модели успешно выдерживает длительные высокие нагрузки без увеличения количества потребляемого горючего, а кованая поршневая группа не поддается коррозии и образованию заусениц. Охлаждение двигателя – улучшенное, посредством всасываемых воздушных масс. Для более удобной эксплуатации бензопила Stihl 180 оснащена заводской системой подавления вибрации, а для снижения шума во время работы – фирменным глушителем.

В устройство сцепления инструмента входит фирменная ведущая звездочка. Она выдерживает длительные нагрузки и не проскакивает при резком увеличении оборотов. Это повышает эффективность цепной пилы Stihl при распиловке сухих толстых бревен.

Для облегчения запуска холодного заводского мотора бензопила Stihl MS 180 оснащена декомпрессионным клапаном, предназначенным для ручной подкачки горючего.

Рабочие органы садового инструмента – усиленная металлическая шина, на которой натянута цепь. Для более точной регулировки натяжения пильной гарнитуры в комплектации модели Stihl предусмотрено фирменное фронтальной устройство. За защиту оператора от оборвавшейся цепи отвечают щитки для передней и задней руки, а также уловителем цепи. Для смазки пильной гарнитуры в устройстве модели предусмотрена фирменная система смазки Ematic с долговечным масляным насосом. Дополнительно производитель включил в комплектацию садового инструмента зубчатый упор для более точной распиловки бревен.

Бензопила Stihl MS 180 выделяется простотой в использовании, которой удалось достичь благодаря продуманному производителем расположению органов управления. Кнопка включения мотора, рычаг газа, заводская пластиковая ручка стартера и переключатель положения штатной дроссельной воздушной заслонки расположены в задней части модели. Спереди установлен рычаг встроенного инерционного тормоза.

Описание и назначение

Творение немецких инженеров — бензопила Штиль 180, разрабатывалась специально для выполнения несложных задач на садовых участках, но как показывает практика её эксплуатации, неплохо подходит и для решения более сложных задач. Например, пила легко справляется с распилом десята кубов леса на чурки, при этом потратит намного меньше топлива, чем это необходимо более мощным моделям бензопил Штиль: MS 210, MS 211, 230, MS 250, MS 260, MS 280, MS 291.

В стандартной комплектации оснащается шиной длиной 14 дюймов, но при желании можно устанавливать и 16. Это увеличивает скорость проведения работ, но может отразиться на том, как долго инструмент не потребует ремонта двигателя, ввиду повышенной нагрузки на него. О том, как правильно выбрать цепь для бензопилы, читайте здесь.

Двигатель мотопилы двухтактный, одноцилиндровый и использует для работы смесь бензина с маслом. Пропорция смеси 1:50, т. е. для приготовления пяти литров готовой смеси потребуется всего сто миллилитров масла. О приготовлении топливной смеси и рекомендуемом масле для бензопил Штиль, читайте тут.

Корпус изготовлен из ударопрочного пластика и не имеет металлических деталей, что позволило производителю существенно снизить вес, по сравнению с аналогичными пилами других брендов.

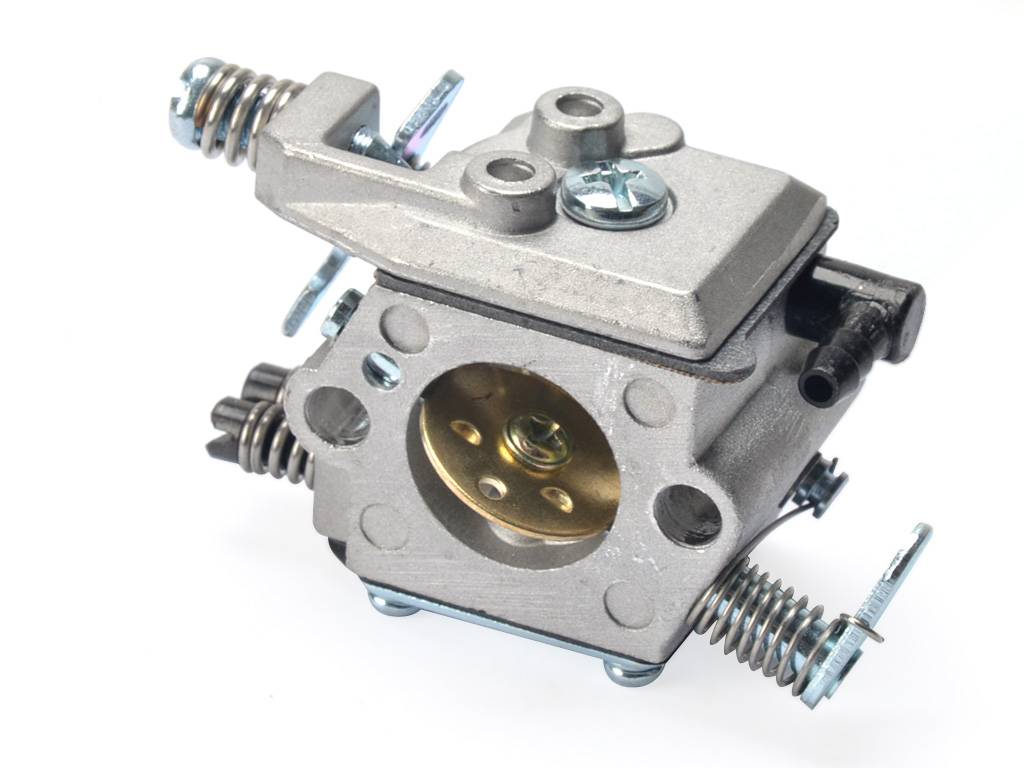

Сколько стоит новый карбюратор

Средняя цена карбюратора Zama для бензопилы Штиль 180 на алиэкспресс начинается от 400 до 900 рублей. Вопрос в том, оригинальные ли это карбюраторы. В интернет магазинах цена уже выше, от 700 до 3000 рублей.

Бензопилы Штиль 180 пользуются большим спросом в России, в первую очередь благодаря своей надежности. Карбюратор не стал исключением и также достаточно надежен и неприхотлив. Регулировка или ремонт карбюратора требуются только после длительной эксплуатации, не менее чем через 5-7 лет (при средней загруженности). Сам процесс настройки максимально упрощен инженерами Штиль, это первая бензопила в которой для регулировки предусмотрен только один винт.

Главная страница » Штиль Мс 180 Регулировка Карбюратора

Проверка правильности регулировки карбюратора Штиль

Осуществление проверки бензопилы 260 и других серий на правильность настройки карбюратора выполняется в два этапа, где 1 – осуществляется во время настройки данного узла, 2 – в ходе выполнения рабочих задач бензоинструмента. И так, выполняется:

1. Проверка максимального количества оборотов при регулировке карбюратора мотопилы производства штиль. При наиболее высоких оборотах будет прослеживаться перебой в зажигании, отрегулировать который можно небольшим отворотом винта против хода часов. Как только зажигание выравнивается, проверка завершена.
2. Проверка ускорения бензопилы при регулировке карбюраторного узла китайской пилы. Осуществляется плавным нажатием курка газа, при котором двигатель должен выполнить уверенный разгон до максимальных оборотов. Медленный набор оборотов требует отвода против хода часов регулятора L, начиная с 1/8 оборота.
3. Проверка точности регулировки карбюратора бензопилы ms 660 или имеющегося у вас иного китайца на холостом ходу на устойчивость работы движка, отсутствие движения цепи.
4. Выполнение минимальных манипуляций в рабочем режиме с древесиной.

Эти же действия допустимы и при обслуживании кустореза с наличиями сбоев в работе. Но если у Вас более глобальные проблемы, Вам помогут мастера «Коса Моторс», которые выполнят все действия максимально быстро. Так же, для ремонтных ситуаций интернет магазин предлагает необходимые запчасти, как китайская цепь для бензопилы или элементы поршневой группы, зажигания и многое другое.

Круг отрезной и круг шлифовальный имеют широкий спектр применения, а сами круги эффективны и просты в применении

Ножи отличаются количеством зубьев, а также материалом изготовления. карбюратор на бензопиле штиль 180, настройку холостого хода. Регулировка. Но самый главный вопрос – это трава по которой мы будем работать.

Когда нужно регулировать карбюратор Штиль 180

Для начала стоит определиться, зачем вообще может понадобится регулировать и ремонтировать карбюратор stihl ms 180. Итак, делать это необходимо в следующих случаях:

• если бензопила не держит холостые обороты;
• ремонт может потребоваться, если пила не запускается;
• наблюдается потеря мощности;
• повышенный расход топлива;
• бензопила не развивает максимальные обороты.
• глохнет при наборе оборотов.

Этот перечень можно продолжать долго, но основные причины мы определили. Прежде чем приступить к регулировке, необходимо знать из каких основных частей состоит карбюратор на бензопиле штиль 180, и кто его производит.

Чистка карбюратора и все о ней: полезные советы

Вы уже ориентируетесь: что представляет собой чистка карбюратора бензопилы

Мы расписали все нюансы и мелочи, а сейчас в резюме рассмотрим и другие варианты поломки или неисправной работы инструмента, сопутствующие засорение карба, на которые тоже нужно обратить внимание:

• выход из строя резинового адаптера. Когда он прорывается, то бензопила подает такие же нерабочие признаки, как и при засорившемся карбюраторе. Он находится между цилиндром и карбом;
• можно услышать его название и как патрубок. Кром этого, что карбюратор в пиле засорен, патрубок может прогнить;
• почистить карб будет недостаточно, придется менять резиновый адаптер. Сделать это легко поможет наш каталог;
• фиксатор топливного фильтра может быть треснувшим или сломанным, соответственно, вся грязь заходит в карбюратор;
• может быть забита сетка на крабе, которая должна очищать бензин, что проходит из бака к игле;
• не забывайте себе фиксировать количество оборотов, на которое были выкручены винты «H» и «L». Придерживаясь грамотного возвращения их на свое место – вы сохраните настройки карбюратора, а ведь это уже совершенно другая статья…

В данной статье мы показали детальное видео о том, как почистить карбюратор и все связующие с ним элементы, чтобы ваша пила заработала. Также предоставили достаточное количество советов. Если вы возьмете себе за правило регулярно его чистить, своевременно менять фильтра, проверять и на прочность фиксации, заранее обзаведетесь ремкомплектом карба, то эту процедуру полной чистки придется делать крайне редко

Важно также использовать качественное топливо, чтобы ваш карб приготовил хорошую смесь для работы

Ремонт карбюратора китайской бензопилы

Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.

Но есть поломки, которые можно относительно просто исправить собственными силами:

Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.

Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.

Чистка карбюратора

Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.

При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.

Не нужно доводить состояние фильтров до такого плачевного состояния. Это очень сильно сказывается на производительность и ресурс двигателя бензопилы

Не поступает бензин в карбюратор: что делать

Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

• Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
• Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
• Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.

Как обстоят дела с ремкомплектами

Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:

• резино-пластиковые детали (прокладки, диафрагма)
• тоже самое, плюс крестовина с игольчатым клапаном.

Другие запчасти в отдельном виде найти трудно.

Неисправности, которые можно устранить ремонтом карбюратора

Сразу оговоримся — диагностика — вещь коварная. Иногда один и тот же симптом возникает из-за совсем разных причин. Но мы все проверим и найдем вместе. Итак:

Возможно, засорился жиклер холостого хода . Требуется его прочистка. Как ее сделать — об этом ниже. Но пока об альтернативных причинах.

Не исключено, что проблема в топливной системе. Следует проверить топливные шланги, подачу топлива.

Иногда проблемы с оборотами (вернее их отсутствием) решаются тем, что прочищается обратный клапан топливного бака (бензин пытается уйти из бака, но воздух вместо него не возвращается). Выглядит он так, как показано внизу на рисунке:

Не забудьте подрегулировать карбюратор единственным возможным способом — изменить количество подаваемого воздуха, что отражается на холостых ходах очень сильно. Все описано в инструкции к пиле. Для тех, кому лень лезть в инструкцию, приводим скриншот:

Пила потеряла в мощности, повышенный расход топлива

Два очень субъективных показателя. Для того, чтобы достоверно заявить о том или о другом, необходимы инструментальные измерения. Из практики ремонтных организаций зачастую под тем или другим выдаются совсем субъективные вещи. В некоторых случаях за потерю мощности могут быть приняты эффекты, возникающие из-за тупой цепи. Естественно, что производительность в этом случае будет низкой. Иногда кажется, что пила работает тише (засоры системы охлаждения, выпускной системы). Повышенный расход топлива может быть обусловлен его утечками.

Часто проблема в глушителе, а не в карбюраторе!

Объявление:

Бензопила глохнет на горячую — после работы и прогрева

Типичные причины:

• Проблемы с карбюратором (о том как устранить и диагностировать — ниже);
• Перегрев — проблемы с охлаждением. Почистите свою пилу;
• Недостаток подачи воздуха;

Кому можно ремонтировать карбюраторы

ремонт чистка карбюратора stihl 180.

Все сказанное ниже применимо к любым моделям бензопил, в том числе к бензотриммерам, косам и другой технике. С поправкой, конечно, на конструктивные особенности.

Конечно же случается, что проблему самостоятельно не решить. И требуется обращаться в сервисный центр. Но во-первых, 90% процентов неисправностей обычно решается простой промывкой жиклеров или, в худшем случае, заменой мембран или подстройкой иглы, а во-вторых, в самом худшем случае, даже если вы отчаялись, снятый с пилы карбюратор можно легко заменить.

Сейчас читают: Высоторез бензиновый: марки, характеристики

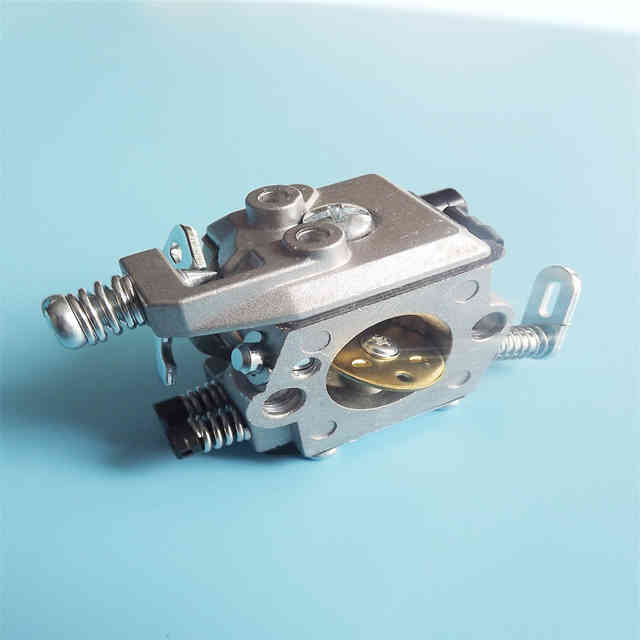

Достоинства и недостатки

Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.

У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.

Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.

Как завести бензопилу Штиль 180?

Заводить бензопилу Stihl необходимо в такой последовательности:

1. В первую очередь нужно включить инерционный тормоз, потянув его пластиковый рычаг от себя;
2. Далее необходимо аккуратно снять защитный пластиковый чехол;
3. Затем потребуется нажать на штатную кнопку насоса подкачки горючего. Благодаря этому топливо попадет в цилиндр и стартеру будет легче запустить мотор;
4. Далее комбинированный переключатель нужно установить в допустимое положение, обозначенное «Холодный запуск»;
5. Затем пилу Stihl нужно ухватить двумя руками, и медленно потянуть пластиковый рычаг встроенного заводского стартера до момента, пока не почувствуется сопротивление. Сразу после этого необходимо несколько раз быстро вытянуть рычаг стартера на себя, пока штатный мотор не заведется и не заглохнет;
6. В конце необходимо потянуть рычаг инерционного тормоза на себя, и начать работу с инструментом.

Регулировка карбюратора Штиль 180

Карбюратор бензопилы Штиль 180, без разбора, регулировать можно только на количество оборотов на холостом ходу. Увеличить или уменьшить подачу топлива в различных режимах при помощи специальных винтов нельзя. Производитель ограничивает доступ к регулировкам и не устанавливает эти винты. Как отрегулировать карбюратор на правильные обороты холостого хода очень подробно описано в инструкции производителя.

При возникновении определенных неисправностей, и наличии опыта, увеличить или уменьшить подачу топлива можно при помощи увеличения зазора при открытии игольчатого клапана.

Для увеличения подачи, коромысло игольчатого клапана в распределительной камере необходимо отогнуть вверх, а для уменьшения, вниз. Тем самым регулируется ход иглы и соответственно пропускная способность клапана.

Не стоит проводить регулировку самостоятельно, т. к. это необходимо делать очень точно и при ошибке вернуть исходное положение коромысла практически невозможно.
