Регулировка карбюратора бензопил Патриот 3818, 4518, 5220
На бензопилах Патриот 4518 и 5220 стоят аналогичные карбюраторы. Единственное отличие в производительности. Т.е. они позволяют работать с пилами большего объема двигателя.
Что касается регулировки карбюратора на них, то тут все просто, она проходит аналогично модели 3816. Можно смело пользоваться инструкцией описанной в статье.
В целом, бензопилы Патриот ввиду своей средней стоимости и качества, оснащены в меру надежными карбюраторами, выполнять настройку которых нужно только в крайних мерах. Если вы не уверены в собственных силах, то настоятельно рекомендуем доверить эту процедуру специалистам сервисного центра, т.к. все-таки есть риск выхода из строя, в результате неправильной настройки максимальных оборотов бензопилы.
Преимущества и недостатки бензопил Патриот
Брендовый модельный ряд выгодно отличается от продукции других производителей, сочетанием бюджетной стоимости с современными эксплуатационными возможностями.
Бензопилы Патриот характеризуются:
- простой конструкцией;
- малозатратным по рабочему времени регламентным обслуживанием;
- большим количеством унифицированных запасных частей;
- достаточной для самостоятельного устранения возможных отказов ремонтопригодностью.
В достоинствах бензопильной техники Патриот — качественная сборка, малозатратная эксплуатация, развитая сеть сервисного обслуживания.
Значимых для рейтинга конструкционных недостатков не выявлено. Имеется ряд замечаний по несовершенной конструкции воздухозаборников бензопил выпуска прошлых лет и по качеству пластика. Не имеет запаса прочности ручной стартер.
Инструкция по остановке бензопилы
Чтобы остановить бензопилу, необходимо отпустить рычаг газа, что будет способствовать снижению оборотов двигателя. После этого выключатель можно будет перевести в соответствующее положение.
После завершения работ в баке может остаться топливная смесь, которую следует слить в канистру. Не нужно оставлять ее в баке более пяти суток, так как это может стать причиной нестабильной работы мотора. Довольно продолжительное время может находиться в баке смазочное масло. Во время заправки следует использовать лишь оригинальные минеральные и полусинтетические масла от , которые предназначены для двухтактных двигателей. Использовать масло для четырехтактных моторов при приготовлении смеси для двухтактных двигателей запрещено.
Технические характеристики
Бензопила «Патриот-3816», как утверждают покупатели, имеет шину оптимальной длины, которая составляет 40 см. Объем двигателя здесь равен 38 см 3 . Ширина паза достигает 1,3 мм. Мощность устройства равна 1, 5 кВт или 2 л. с. Количество звеньев у бензопилы «Патриот-3816» равно 57.
В масляный бак вмещается 0,21 л. Имеется в конструкции система легкого запуска. Весит оборудование 4,85 кг. Обороты холостого хода в нем достигают 3000 в минуту. Пользователи подчеркивают, что работать одной рукой с помощью данного инструмента в целях обеспечения безопасности никак нельзя.
Покупателям нравятся габаритные размеры, которые в данном случае составляют 430 x 260 x 295 мм. Уровень шума у бензопилы «Патриот-3816» при работе достигает 113 децибел. В топливный бак вмещается 0,31 л, что обеспечивает возможность длительный бесперебойной работы без необходимости дозаправки. Шаг цепи у данной модели составляет 3/8 дюйма. Длина шины равна 16 дюймов.
Бензопила Патриот 4518 – описание модели
Эта цепная переносная бензопила повышенной мощности изначально относится к категории полупрофессиональных моделей. В фирменной заводской комплектации она оснащена долговечным 1-цилиндровым 2-тактным штатным ДВС с хромированным цилиндром, объемом 45 см3, и долговечным кованым поршнем с увеличенным запасом хода.
Для более комфортной повседневной эксплуатации работающей пилы производитель оборудовал ее антивибрационной системой, в устройство которой ходят 6 резинометаллических пружин, расположенных под боковыми стенками и торцами двигателя.
Бензопила Patriot PT 4518 оборудована долговечной металлической шиной и износостойкой кованой цепью. За безопасность оператора при использовании садового инструмента изначально отвечает качественный инерционный тормоз, который, при необходимости, мгновенно приводится в действие путем переключения рычага.
В число основных заводских параметров бензопилы Patriot входит:
- мощность бензодвигателя – 2,9 л. с./2,1 кВт;
- топливный резервуар – 550 мл;
- масляный резервуар – 260 мл;
- допустимая длина используемой шины – 40–45 см;
- рекомендуемый шаг установленной цепи – 0,325 «.
Несмотря на наличие более долговечных металлических комплектующих, эта модель выделяется достаточно скромным весом. При заправленных баках и установленной пильной гарнитуре масса пилы составляет 6,8 кг.
Бензопила Patriot PT 5220 – параметры инструмента
Садовый инструмент в этой профессиональной комплектации разработан для работы в сложных эксплуатационных условиях. Мотор бензопилы получил увеличенный запас тяги, которого достаточно для распила толстых бревен и валки крупных деревьев.
Двигатель модели – 2-тактный, 1-цилиндровый, с реальным объемом цилиндра 52 см3. Кованый коленчатый вал мотора способен раскручиваться до скорости 12000 об/мин, показывая высокую производительность при распиле твердой древесины. Для более удобной эксплуатации в устройство пилы включена мощная антивибрационная система.
Бензопила Патриот 5220 предварительно оборудована надежной системой зажигания и встроенным ручным стартером с пружиной, показывающей сниженное сопротивление. Эта компоновка позволяет запустить бензопилу практически при любых погодных условиях, без увеличения нагрузки на основные движущиеся детали ДВС.
Технические характеристики этой модели Patriot включают:
- мощность бензодвигателя – 3,4 л. с./2,5 кВт;
- топливный резервуар – 550 мл;
- масляный резервуар – 260 мл;
- допустимая длина используемой шины – 45–50 см;
- рекомендуемый шаг установленной цепи – 0,325 «.
Эта цепная пила комплектуется долговечным ударопрочным корпусом, который состоит из нескольких крышек. Каждую из них можно снять для возможности обслуживания и ремонта отдельных элементов садового инструмента.
Ремонт: описание популярных неисправностей и их устранение
Двигатель бензопилы не набирает обороты, глохнет. Необходимо проверить положение воздушной заслонки, проверить плотно ли она прилегает к корпусу. Проверить и почистить воздушный фильтр, если он засорен.
В некоторых партиях, бензопилы Патриот 3816 имело место неправильное расположение заборного шланга в бензобаке. Соответственно при неполном баке, наблюдается расход топлива. Во время горизонтальных пропилов бензопила отказывается работать. Эту проблему можно решить самому. Достаточно удлинить штуцер в бензобаке и направить его в нужную сторону. На новых моделях производители исправили этот недостаток.
Так выглядит вышедший из строя поршень бензопилы

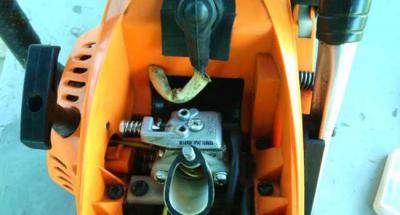

Регулировка карбюратора
В процессе эксплуатации вам может понадобиться регулировка карбюратора бензопилы «Патриот-3816». Регулировка делится на 2 основных этапа. Первый является базовым и осуществляется при включенном двигателе. Второй нужно будет выполнить, когда двигатель прогреется.
Для процедуры настройки следует ознакомиться с инструкцией. На первом этапе регулировочные винты высоких и низких оборотов поворачиваются по часовой стрелке до того момента, пока вы не встретите наивысшее сопротивление. Как только винты дойдут до упора, их следует перевести в обратную сторону и остановить при прохождении 1,5 оборота. Теперь следует включить двигатель на средние обороты и прогреть его в течение 10 минут.
Винт холостого хода следует переместить по часовой стрелке. Его можно опустить лишь при приходе мотора в режим стабильной работы. Цепь во время этого не должна передвигаться. В режиме холостого хода мотор может заглохнуть. При этом нужно довести регулировочный винт до упора по часовой стрелке. Вы можете столкнуться с тем, что цепь начнет перемещаться. Регулировочный винт при этом нужно повернуть в обратном направлении.
Устройство цепной пилы Patriot РТ 3816
Бензопила Patriot РТ 3816 работает на базе двухтактного бензинового двигателя объёмом 38 см3. Топливная система устройства снабжена ёмкостью на 300 мл. Оптимальную работу пилы обеспечивает система автоматической смазки цепи в сочетании с антивибрационной системой. Узлы устройства расположены с учётом эргономики, однако, крышки масляного и топливного баков находятся с внутренней стороны, что повышает риск быть испачканным остатками бензина или цепного масла. Для более быстрого охлаждения в корпусе предусмотрены вентиляционные отверстия. Для безопасности оператора устройство оборудовано тормозом цепи и уловителем, который предупреждает травмы при её обрыве или соскальзывании. Также помощь в организации техники безопасности оказывает блокировка рычага газа, предотвращающего его случайное срабатывание. Глушитель расположен в передней части устройства, что снижает негативное влияние шума и газов на оператора.
Бензопила Patriot РТ 3816 имеет пильный аппарат в комплект которого входит направляющая шина длиной 40 см, на которую монтируется пильная цепь в 57 звеньев. Шаг цепи 3/8″ с толщиной ведущего звена – 1,3 мм. Главным недостатком пильной гарнитуры является долгая подтяжка цепи с применением дополнительного инструмента. Бензопила Patriot РТ 3816 среди дополнительных преимуществ комплекта имеет специальную ёмкость для смешивания топливной смеси.
Регулировка карбюратора бензопилы Патриот 3816 своими руками
Правильная регулировка карбюратора обеспечивает экономный расход горючего топлива и максимальные тяговые характеристики бензопилы Патриот. Если отрегулировать неправильно, то это обязательно отразится на ее работе.
Перед началом регулировки необходимо провести полный осмотр бензопилы, если есть, устранить дефекты (подсос воздуха, подтеки воздуха и др.).
Обычно на корпусе карбюратора (дублируются на корпусе бензопилы) имеются обозначения:
- L – винт предназначен для регулировки низких оборотов двигателя.
- H – винт предназначен для регулировки высоких оборотов.
- T – винт предназначен для регулировки холостого хода.
Когда двигатель заглушен, необходимо полностью закрутить винты L и H на карбюраторе до упора. Затем выкрутить на 1,5 оборота каждый. Винт T на этом этапе трогать не надо. После этого бензопилу нужно попробовать завести. Если все сделано правильно, то она заведется сразу. Прогреваем двигатель на протяжении 7 – 10 минут.
Настройка режима работы на холостых оборотах. Перед регулировкой карбюратора необходимо определить такое положение винта L, при котором обороты двигателя будут максимальными. Для этого его нужно медленно прокручивать то в одну, то в другую сторону. Когда положение будет найдено, необходимо повернуть винт против часовой стрелки на 1/4 оборота.
Если вдруг при регулировке она начала движение, винтом T крутим против часовой стрелки до тех пор, пока цепь не остановиться. После этого докручиваем винт еще на 1/4 оборота в ту же сторону.
Следующим этапом проверяем бензопилу Патриот на всех режимах работы двигателя. Пробуем запустить остывшую бензопилу и оцениваем работу на холостом ходу. Обороты должны быть равными, не плавающими. Затем пробуем распилить бревна, ручкой газа ускоряя двигатель.
Если же в работе двигателя присутствуют перебои, и отсутствует нормальное ускорение, необходимо снова прокрутить винт L на 1/8 оборота против часовой стрелки и повторить вышеописанные манипуляции с винтом T. Повторять нужно до тех пор, пока не добьетесь правильной работы двигателя.
Для того чтобы проверить качество смеси, разгоняем бензопилу до максимальных оборотов. В процессе регулировки нельзя допускать долгой работы в таком режиме, делайте паузы. Следите за выхлопом и звуком работы. Когда из глушителя идет много сизого дыма и звук у мотора очень громкий – значит смесь слишком богатая. Поворачиваем винт H на 1/4 оборота против часовой стрелки и наблюдаем за работой двигателя.
Проверяем бензопилу на максимальных оборотах, она должна хорошо пилить, без провалов и перебоев в работе
Симптомы бедной смеси: перегрев двигателя бензопилы, перебои в зажигании, характерный треск в выхлопе, самопроизвольные повышения оборотов двигателя. В данной ситуации необходимо повернуть винт H примерно на 1/4 оборота против часовой стрелки.
Все вышеперечисленные регулировки проводятся до тех пор, пока не будут соблюдены главные условия: цепь при холостых оборотах неподвижна, звук двигателя ровный, нажатие на рычаг газа приводит к быстрому ускорению без провалов и прихватов. Для более точной настройки карбюратора бензопилы Патриот 3816 можно подключить электронный тахометр.
Какой карбюратор стоит на Патриоте 3816, его устройство
На бензопиле Патриот 3816 установлен типовой карбюратор, аналог китайской «цыганки». Состоит он из легкого алюминиевого корпуса, в котором присутствуют:
- Дроссельная заслонка. Благодаря ей меняется соотношение воздуха в топливной смеси (обеднение или обогащение);
- Топливная игла или смеситель. Через него топливо поступает в поплавковую камеру.
- Диффузор. Узкий участок камеры. Проходя через него поток воздуха значительно ускоряется.
- Поплавковая камера. В ней дозируется смесь и поддерживается на определенном уровне.
- Главный топливный жиклер. По нему горючее попадает из поплавковой камеры в диффузор.
Это основные узлы карбюратора бензопилы Патриот 3816. Помимо них есть еще много вспомогательного мелкого оборудования.
Видео регулировки карбюратора
В качестве примера предлагаем посмотреть видео, автор которого показывает методику диагностики неисправности и процесс настройки на примере неизвестной бензопилы. В принципе карбюратор бензопил Патриот 3816 внешне и конструктивно похож на тот, что в видео, поэтому принципиальных отличий нет.
Какие карбюраторы используются на бензопилах Патриот
Производители бензопил Патриот оснащают их типовыми китайскими карбюраторами. Такими карбюраторами оснащают свои бензопилы многие производители бюджетных пил.
Бензопила Патриот 3816 и пример используемого на ней карбюратора
Особенности карбюраторов, плюсы и недостатки
Бензопилы Патриот линейки Imperial оснащаются полуавтоматическими карбюраторами, с праймером. Это своеобразный ручной насос для подкачки. Когда бензопила запускается с праймером, карбюратор заполняется топливом заранее. Благодаря чему двигатель запускается быстрее. Это особенно хорошо в зимнее время.
Инструкция по эксплуатации к бензопиле Патриот
Любая оригинальная бензопила Patriot снабжается эксплуатационным руководством. Оно несет ознакомительную функцию и является паспортом цепной пилы. Перечислим основные пункты, имеющиеся в инструкции:
- Устройство цепной бензопилы, сборка.
- Комплектация.
- Технические данные в таблице.
- Приемы работы с бензоинструментом.
- Подготовка к эксплуатации бензопилы Патриот.
- Меры безопасности при работе с цепной пилой.
- Работы по обслуживанию бензоинструмента.
- Неисправности.
Комплектация
В зависимости от модели бензопилы комплектация может меняться. Предлагаем ознакомиться с предметами, которые поставляются вместе с бензопилой PATRIOT PT 4016:
- режущая оснастка;
- отвертка;
- свечной ключ;
- защитный чехол на шину;
- надфиль;
- упор;
- емкость с мерными делениями для приготовления топлива;
- руководство по эксплуатации;
- коробка.
Как правильно подготовить к работе бензопилу Патриот
- Производится осмотр бензоинструмента, проверка крепежных элементов.
- Монтируется режущая оснастка, натягивается цепь.
- Готовится топливо из бензина марки АИ—92 и оригинального патриотовского 2Т моторного масла в соотношении 32/1.
- Производится заправка цепной пилы Patriot свежеприготовленной топливной смесью и маслом для цепи в соответствующие емкости.
- Бензиновая пила запускается, оператор проверяет:
- срабатывание тормоза;
- количество подаваемой смазки на цепь (при необходимости производится регулировка);
- холостой ход (при необходимости проводится настройка карбюратора).
Безопасность при работе и во время обслуживания
- Работать только исправным инструментом.
- Запрещается курить вблизи бензоинструмента.
- Нельзя заправлять бензопилу непосредственно в месте проведения распиловочных работ.
- Заправку, натяжку цепи и другие обслуживающие работы производить при выключенном двигателе бензопилы.
- Использовать только качественные смеси и масла.
- Использовать средства защиты:
- перчатки;
- очки, маска:
- наушники, беруши;
- удобная одежда и обувь.
- Не пилить концом шины, изучить методы работы с инструментом.
- Следить за состоянием режущей гарнитуры.
- Своевременно заправлять бензопилу техническими жидкостями.
- Сливать остатки топлива из бака после проведения работ.
Бензопила Patriot PT 4518 + масло для цепи
Техобслуживание пилы Патриот
После каждого использования производится очистка бензопилы от загрязнений:
- корпус;
- фильтр;
- гарнитура;
- звездочка.
При возникновении проблем с запуском, подачей масла и т. д. выполняется чистка, настройка или замена:
- свечи зажигания;
- карбюратора;
- каналов, подводящих масло к цепи;
- фильтра.
Своевременная заточка цепи увеличит ресурс работы режущего узла.
Смазка защитит инструмент от износа.
Предлагаем посмотреть небольшое видео, где показано, как проводится регулировка карбюратора у бензопилы Patriot:
Видео
Неполадки бензопилы Патриот и их устранение
Бензопила не заводится:
- проверьте наполненность топливного бачка;
- замените старое топливо, на свежеприготовленное;
- выполните настройку карбюратора;
- проверьте состояние свечи зажигания, при необходимости очистите или замените ее;
- отрегулируйте зазор;
- проверьте и почистите воздушный фильтр;
- убедитесь, что процедура запуска выполнена по инструкции;
- возможно износилась поршневая группа.
Обороты при нагрузке падают, бензопила глохнет. Проверьте состояние:
- фильтра;
- свечи зажигания;
- карбюратора;
- замените топливо.
Гарнитура сухая и сильно греется:
- залейте цепное масло в бак;
- почистите маслоподводящие каналы.

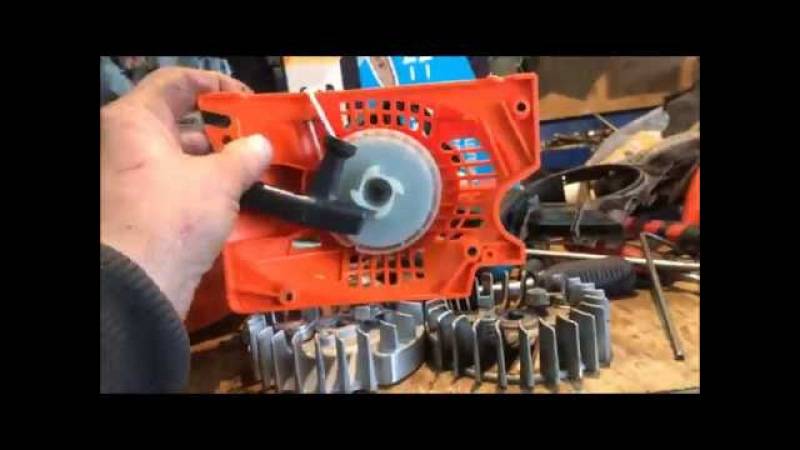

Частые неисправности бензопилы Patriot PT 3816 и ремонт своими руками
Как уже было сказано ранее на Патриот 3816 часто обламывает амортизаторы. Заменить их несложно. Достаточно раскрутить два винта удерживающие амортизатор, снять дефектную деталь и установить вместо нее новую.
Еще одна частая неисправность Patriot 3816, это обрыв пружины сцепления. Диагностировать данную неисправность несложно, т. к. цепь бензопилы будет крутиться постоянно, а пила будет глохнуть, если на холостом ходу поставить шину на чурку пытаясь остановить вращение цепи.
Для замены сцепления необходимо снять верхнюю крышку двигателя и выкрутить свечу, затем, через свечное отверстие, при помощи шнурка застопорить ход поршня. Далее, нужно снять боковую крышку, цепь и шину с бензопилы, обеспечив тем самым доступ к сцеплению. После этого при помощи специального ключа (можно использовать ключ от болгарки) раскрутить сцепление.
Сцепление имеет обратную резьбу, поэтому раскручивается по часовой стрелке.
Сборку пилы осуществляем в обратной последовательности.
Характеристики Patriot PT 3816 и её описание
В маркировке указано число 3816, оно означает, что на бензопиле установлен двигатель объемом 38 см 3 , а длина шины в стандартной комплектации 16 дюймов (40 см).
Такого объема достаточно чтобы выдавать мощность в две лошадиные силы, что в совокупности с 12000 оборотов дает неплохие показатели производительности. На Патриот 3816 установлен карбюратор с возможностью регулировки качества смеси и неплохой воздушный фильтр, который при необходимости можно промывать в мыльной воде и с ним ничего не случится.
Ширина паза для установки цепи 1.3 миллиметра, цепь и ведущая звездочка имеет шаг 3/8 дюйма, длина цепи 57 звеньев.
При необходимости, на бензопилу можно установить другую шину, цепь и ведущую звездочку, конструкция Патриот 3816 это позволяет.
Корпус выполнен из пластика, детали хоть и неплохо подогнаны, но имеют зазоры, которые сразу бросаются в глаза. Качество пластика гораздо ниже, чем на бензопилах Штиль или Хускварна. При работе бензопилой ощущается сильная вибрация, причина в амортизаторах, которые изготовлены из жесткой стали и не справляются с возложенными на них функциями.
Амортизаторы данной бензопилы выполнены из стали низкого качества и быстро ломаются, поэтому при активном использовании Патриот 3816, необходимо иметь в запасе хотя бы один запасной амортизатор.
Для удобства оператора, винт регулировки натяжения цепи вынесен на боковую крышку, что действительно очень удобно и безопасно, т. к. вероятность порезов о зубья цепи при её натяжении исключена.
Стартер данной модели оснащен дополнительной пружиной, которая снижает усилие необходимое для того, чтобы провернуть коленчатый вал двигателя и запустить двигатель.
Инструкция по эксплуатации: запуск
Довольно часто после покупки описываемого оборудования пользователи задаются вопросом о том, как завести бензопилу. На первом этапе следует установить тормоз цепи в нерабочее положение. Для этого ручка тормоза сдвигается вперед. Затем в горловину топливного бака необходимо залить топливную смесь. В бак для смазки цепи заливается масло. Емкости для смазки и топлива отмечены соответствующими значками.
Теперь можно установить зажигание в соответствующее положение. Рычаг воздушной заслонки полностью вытягивается. Этим вы установите его в положение «Запуск». Теперь следует нажать несколько раз на кнопку праймера. Это будет способствовать заполнению топливной смесью карбюратора.
Бензопила укладывается на устойчивую поверхность. При этом цепь должна вращаться свободно и находиться на безопасном расстоянии от окружающих предметов. Прочитав инструкцию по эксплуатации бензопилы «Патриот- 3816», вы сможете понять, что на следующем этапе нужно удерживать переднюю ручку, установив правую ногу на основание задней ручки. Свободной рукой при этом вы сможете потянуть за ручку стартера. Он должен зацепиться.
