Бензопила интерскол пцб 1437 л регулировка карбюратора

Конструкция бензопилы и общая классификация неисправностей

Правильно найти источник неисправности, а также выполнить правильный и добротный ремонт бензопил, для этого нужно иметь достоверное представление о ее технической специфике. Ремонт подобной техники не представляет особой сложности. Ее схематическое устройство достаточно простое. Для удобства узлы в ее составе можно разделить на три вида:

• основным и очень важным элементом, без которого невозможна дальнейшая работа, является двигатель, двухтактный, работающий на бензине. Допустимые марки бензина указываются в самом паспорте устройства;
• вторым не менее важным компонентом является ее рабочая часть, которые отвечает за распиловку самих материалов. Сюда можно отнести распиловочные механизмы;
• третьим связующий узел включает в себя систему подачи и фильтрации топлива, масла, зажигание двигателя, отвод отработанных газов и т.д.

Неисправность двигателя бензопилы

Неполадки классифицируются по двум узлам:

• Неисправность самого двигателя. Не может запуститься, безо всяких на то причин глохнет, чрезмерно греется, очень сильно дымит, нестабильно работает с минимальной и максимальной нагрузкой. Следовательно ремонт нужно проводить этих узлов.
• Неполадки в периферии. Здесь можно выявить множество симптомов, по которым появляются сбои в ее работе. Например, в случае заглушения бензопилы во время работы или утрате мощности, то возможно есть засор бензино-подающей системе или фильтре. Если плохо пилит, то может просто затупилась цепь. Ремонт начинать следует с изучения вспомогательных компонентов, на которые потребуется потратить меньше всего времени и матсредств.

Для удобства, до того, как начинать ремонт, следует разделить бензопилу на сектора и искать неисправность непосредственно там, где предполагается наличие проблемы. В руководстве также дается краткое описание возможных поломок и способы их устранения.

Следует также иметь в виду, что источниками для одной и той же неисправности могут служить несколько факторов. Поэтому немаловажным является умение диагностировать причину поломки, чтобы в дальнейшем выполнить ремонт правильно и качественно. Перед тем как начать разборку и ремонт бензопилы, следует прикинуть возможные причины и стараться работать только с ними.

Что такое бензопила

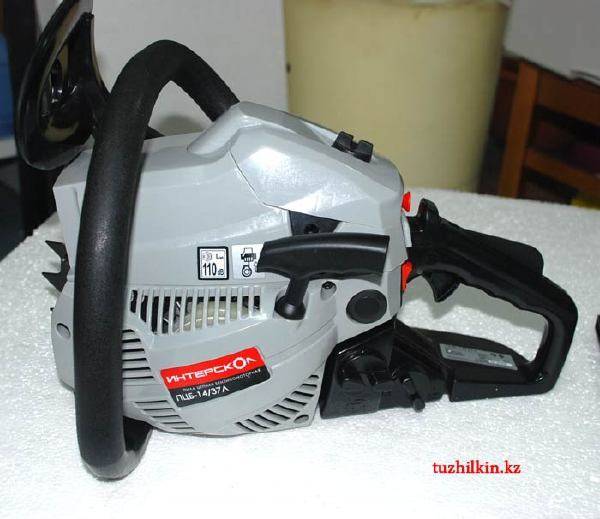

Это модель отличается хорошими техническими показателями и относительно низким весом. В комплект входит запасной масло привод и храповик, что значительно упрощает ремонт бензопилы «Урал». Характеристика бензопилы «Урал» такова, что ее с успехом используют в самых тяжелых условиях. Чтобы инструмент работал бесперебойно в течение долгого времени, необходима регулировка карбюратора.

Как провести процедуры по регулировке, мы и предлагаем вам сегодня разобрать. Разбираясь в составных элементах и принципе работы, проще определить причину поломки. Карбюратор – одна из главных функциональных частей двигателя, которая служит для подготовки и подачи топливной смеси, состоящей из определенных пропорций горючего и воздуха. Как только пропорции нарушаются – двигатель начинает «барахлить», а то и вовсе перестает работать.

Принцип работы: струя воздуха в диффузоре распыляет топливо, создавая смесь, поступающую в цилиндр. Причина кроется в переизбытке воздуха и дефиците топлива. Увеличение расхода топлива, и как следствие – большое количество выхлопных газов. Это происходит из-за обратного процесса — перенасыщения смеси топливом. Каждый элемент аккуратно снимаем и укладываем по порядку, чтобы затем было легче собрать.

Карбюратор окончательно отсоединяем, он готов к регулировке. Его механизм достаточно сложен, поэтому, если требуется дальнейшая разборка карбюратора, следует снимать элементы очень аккуратно – они маленькие, поэтому могут потеряться. Настройку выполняют только винтами L и Н. Чтобы повысить обороты, их поворачивают по часовой стрелке. Праймер (ручная помпа) всасывает топливо через карбюратор, а излишки сбрасывает обратно в бак (видимо через медную).

Как правильно отрегулировать карбюратор своими руками?

После промывки и полной очистки карбюратора производят его сборку и приступают к регулировке. Прежде всего, следует разобраться в назначении регулировочных винтов. В этом поможет инструкция, но некоторые общие моменты` следует рассмотреть сразу. Чаще всего встречается следующее обозначение винтов:

• H — производит регулировку состояния главного жиклера, т.е. настраивает максимальную скорость вращения вала двигателя;
• L — производит настройку жиклеров холостого хода (отвечает за минимальную скорость вращения вала);
• T — регулирует работу мотора на холостом ходу. Может также обозначаться буквами LA или S, на некоторых моделях карбюраторов он вовсе отсутствует.

Поворот винтов H и L по часовой стрелке обедняет топливно-воздушную смесь, а против часовой стрелки — обогащает (количество бензина увеличивается). При вращении винта T меняется скорость вращения вала на холостом ходу — по часовой стрелке она возрастает, а в обратном направлении — уменьшается.

Рисунок 2 – Механизмы регулировки карбюратора

Прежде, чем приступить к непосредственным действиям, следует найти и внимательно изучить информацию о положении регулировочных винтов (величине углов поворота при настройке). Эти сведения имеются в инструкции к бензопиле. Затем надо подготовить рабочее место — уложить пилу на ровную горизонтальную плоскость, направив цепь в противоположную от себя сторону. Отсоединить все крышки, удалить поролон и воздушный фильтр. На этом подготовительные операции считаются завершенными, можно приступать к основной части работ.

Порядок настройки карбюратора:

Плавным движением закрутить по часовой стрелке до упора винты H и L. Действовать аккуратно, чтобы не сломать винты — это станет причиной полной потери карбюратора.
Открутить оба винта на полтора оборота.
Запустить двигатель на 10 минут и прогреть его. Это необходимый момент, так как на холодном двигателе правильно настроить карбюратор не удастся.
Поворачивая винты H и L, поочередно регулируют вращение вала на максимальных и минимальных оборотах.
Регулируя положение винта T (или он может иметь другое обозначение), настраивается холостой ход бензопилы. Необходимо добиться ровной и стабильной работы двигателя

Важно следить за тем, движется на холостом ходу цепь, или нет. Если движется, еще немного поворачивают винт против часовой стрелки.

https://youtube.com/watch?v=i86KPD7EA_o

Проверить работу двигателя можно визуально и на слух. Слишком обогащенная смесь вызывает появление густого дыма из выхлопного отверстия. При подаче обедненной смеси во время работы пилы слышится свист. Чрезмерно экономичный режим вреден — если винт L настроить на «бедное» топливо, появятся проблемы с запуском двигателя. При установке на обедненную смесь винта H пила заметно потеряет мощность. Определить правильную настройку можно по следующим признакам:

• на холостом ходу двигатель не глохнет, а цепь неподвижна;
• во время работы двигателя нет чрезмерного дыма из выхлопной трубы;
• двигатель демонстрирует хорошую приемистость (быстро набирает обороты при нажатии на акселератор).

Подробное описание настройки имеется в инструкции, которая идет вместе с инструментом в комплекте поставки. Ее следует внимательно изучить, поскольку возможны некоторые особенности или специфические требования, установленные производителем и относящиеся только к данной модели пилы. Если все требования соблюдаются в точности, работоспособность бензопилы будет восстановлена до изначального состояния.

Как отрегулировать карбюратор на бензопиле

Схема как выполнить регулировку карбюратора и рекомендуемое положение винтов по настройке указывается в инструкции на каждый инструмент. При ознакомлении с новой пилой рекомендуют выполнить затяжку винтов до конца, при этом считают число оборотов, чтобы потом можно было вернуть на заводские регулировки.

Основные же принципы регулировки следующие:

Перед выполнением регулировочных работ мотор следует выполнить прогревание на холостых оборотах в период времени равный 10 мин. Выполняя вращательные действия в отношении винта L нужно настроить такое качества смеси, чтобы на холостом ходу ДВС функционировал без сбоев на 1500–2000 об/мин. При выполнении нажатия на рычаг газа должно происходить быстрое и равномерное увеличение оборотов. Если происходят провалы при наборе оборотов, этот фактор указывает на излишне обеднённую смесь, винт необходимо выкручивать понемногу, до появления стабильного набора оборотов. После выполнения настройки смеси на низких оборотов винт T следует закрутить до вращательных движений цепи, а затем выкручиваем на 1/2…1/3 оборота

Здесь важно следить, чтобы механизм сцепления был в исправном состоянии. Не следует заниматься регулировкой винта Н в полевой ситуации

Неблагоприятные последствия при самостоятельной настройке винта Н заключается в том, что очень обеднённая смесь на повышенных оборотах, и при повышенной нагрузке, как результат приводит к ускоренному износа деталей ДВС группы на пиле и сбою работы системы зажигания.

Выполнять настройку на повышенных оборотах можно в тех случая, если происходит соблюдение трёх условий:

• Бензопила при функционировании не выполняет свои задачи с нужной мощностью при пилении.
• У пользователя, который выполняет работы по настройке, имеется информацией. Как устроены карбюраторные двигатели.
• В наличие есть средство для измерения оборотов двигателя.

Конструкция и принцип действия

Карбюратор. это устройство, в котором топливо (бензин) и воздух смешиваются в заданных пропорциях с последующей подачей готовой смеси в цилиндр двигателя. Почти все модели бензопил имеют карбюраторы одинакового типа, поэтому устройство и принцип работы одинаковы.

Основными элементами конструкции карбюратора являются:

• Тело, который отлит в алюминии, чтобы уменьшить вес. Бензопилы постоянно перемещаются с места на место, их держат в руках во время работы, поэтому снижение веса инструмента является приоритетом для производителей;
• Диффузор с воздушной заслонкой, расположенной на входе;
• Струи, презентация клапанов для дозированной подачи топлива;
• Спрей, обеспечение впрыска бензина в камеру (на схемах он обозначен как основная форсунка);
• Топливная (поплавковая) камера.

Рисунок 1. Схема карбюраторной бензопилы

Принцип работы карбюратора можно описать как цикл, состоящий из следующих этапов:

1. Воздушная заслонка открывается при запуске двигателя.
2. Ход поршня создает вакуум в воздушном канале, в результате чего воздух поступает в диффузор, количество которого регулируется положением воздушного клапана.
3. Из бензобака газ поступает в поплавковую (топливную) камеру. Скорость его входа регулируется форсунками.
4. В диффузоре смешиваются бензин и воздух, в результате чего образуется топливовоздушная смесь, которая затем поступает в цилиндр двигателя. Чем больше смесь попадает в камеру сгорания цилиндра, тем выше мощность и скорость на валу двигателя.

Текст видео

Узнайте, как исправить наиболее распространенные неполадки бензопил, используя всего два стандартных ключа!

1. Бензопила не заводится 0:301.1. Проверка топливной смеси 1.2. Проверка свечи зажигания бензопилы1.3. Проверка компрессии бензопилы1.4. Проверка карбюратора бензопилы

2. Цепь бензопилы не вращается 5:462.1. Снятие цепи бензопилы с тормоза2.2. Разработка звездочки шины бензопилы

3. Бензопила не пилит 6:453.1. Проверка зубов цепи бензопилы3.2. Проверка заточки цепи бензопилы3.3. Проверка смазки цепи бензопилы

Что делать, если ничего не помогает 7:58

Рассказывает Степан Латыпов,директор предприятия “Беларбо”

Бензопилы имеются в хозяйстве почти у каждого жителя деревни и у многих владельцев дач. Они просты в использовании и их можно отремонтировать своими руками. Узнать причину, почему устройтсво не заводится, троит, имеет проблемы с холостым ходом, не так сложно. Несмотря на разновидности бензопил, принципы ремонта одинаковы.

Проверьте настройки

Устранив все неисправности карбюратора бензопилы, необходимо проверить ее исправность на холодном двигателе.

1. Запустить пилу;
2. Аккуратно нажмите на акселератор. Диапазон скорости от холостого хода до максимальной должен быть в диапазоне 3000-11500 об / мин. Они должны быть напечатаны быстро;

1. Если желаемое значение достигнуто поздно, поверните винт L против часовой стрелки.
2. Если частота превышает пластину, поверните винт H против часовой стрелки. Это уменьшит обороты.
3. Убедитесь, что устройство работает на холостом ходу. Если цепь не двигается, и двигатель набирает максимальную скорость, тогда регулировка верна.

Если происходит увеличение и уменьшение газа гладко и быстро, Это верный признак правильной установки. После этого желательно проверить устройство во время пиления. Если мощности на высоких скоростях недостаточно, это признак износ поршневой системы.

Частые поломки в бензопиле

Конструктивно бензиновая пила Интерскол ПЦБ-14/37Л надежна и работоспособна. Только, как и в любом механизме, в ней могут обнаруживаться технические неисправности. Это приводит к тому, что бензопила не заводится, или работает не в соответствии со своими заложенными характеристиками. Наиболее частыми причинами поломок или неэффективной работы могут быть:

• загрязнение воздушного фильтра;
• неисправность или загрязнение свечи зажигания;
• разрегулирование карбюратора;
• ослабление натяжения цепи.

Подобные неполадки вполне исправимы своими руками, без привлечения специалистов. Если же поломки серьезнее, то для ремонта следует прибегнуть к помощи ближайшего сервисного центра.

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

• винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
• (H) – отвечает за тягу на высоких оборотах и их количество;
• (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.

Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Как правильно отрегулировать карбюратор?

Рассмотрим в качестве примера регулировку карбюратора бензопилы Партнер.

Для регулировки нужно иметь шлицевую отвёртку и прибор – тахометр, позволяющий замерять частоту оборотов двигателя.

Настройка проводится в следующей последовательности:

1. настройка карбюратора бензопилы на низких оборотах;
2. регулировка на максимальных оборотах;
3. точная настройка на работу на холостых оборотах;
4. проверка работы пилы во всех режимах.

Начинать надо после того, как двигатель поработает и прогреется.

Регулировка бензопилы выполняется с помощью трёх регулировочных винтов на его корпусе:

• винт L – регулировка подачи топлива на средних и низких оборотах
• винт Н – на высоких оборотах;
• винт Т – в режиме холостого хода.

Если карбюратор совсем разрегулирован и двигатель не хочет запускаться, выставьте винты настройки L и H в положение стандартной настройки: сначала закрутите их полностью, потом выкрутите на пол-оборота.

Запустите двигатель и дайте ему прогреться, после этого приступайте к регулировке низких оборотов с помощью винтов L и T .

Для этого винт L следует выкрутить до достижения максимальных оборотов двигателя, а потом ввинтить на ¼ оборота, а винтом Т выставляйте обороты холостого хода.

Далее, для настройки на максимальные обороты медленно закручивайте винт Н, добиваясь по показаниям тахометра максимальных оборотов.

После окончания регулировки важно проверить работу двигателя на всех режимах. Для этого надо его заглушить и дать ему остыть. Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода

Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода. Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно.

Ремонт карбюратора своими руками

Карбюратор легко поддаётся разборке, поэтому ремонт карбюратора бензопилы можно выполнить самому. К примеру, в случае необходимости, вполне можно сделать своими руками следующие операции:

• заменить прокладку под крышкой главной камеры;
• промыть или заменить топливный фильтр;
• заменить игольчатый клапан и диафрагму топливного насоса.

Прежде чем приступить к разборке карбюратора, необходимо очистить грязь с поверхности корпуса, так как она может попасть внутрь карбюратора и засорить отверстия игольчатых клапанов и жиклёра.

Далее, следует отстыковать крепления тяг управления воздушной и дроссельной заслонкой, демонтировать воздушный фильтр и снять крышку главной камеры, открутив винты крепления. После этого можно приступать к замене упомянутых деталей.

Очень часто причиной незапуска пилы могут быть дефекты системы зажигания, в частности, свечи из-за следующих причин:

• нагар на свече – свидетельствует о некачественном масле или неправильной регулировке карбюратора;
• залив свечи топливом – неправильная регулировка карбюратора.

Чтобы проверить состояние свечи, выкрутите её специальным ключом из головки цилиндра.

Нагар на свече удаляется с помощью иглы или шила, а при необходимости — шкуркой, после этого ставим её на место и пробуем завести двигатель.

Залитую свечу протираем ветошью, высушиваем, ставим на место и пробуем запустить пилу.

В некоторых случаях двигатель дымится и глохнет на больших оборотах. Причиной может быть засорение глушителя продуктами выхлопа, поэтому нужно снять глушитель, промыть нагар бензином, протереть, просушить и снова поставить на место. Пока глушитель не стоит на месте, выхлопное отверстие следует закрыть тряпкой, чтобы не попала грязь.

Когда вам нужна регулировка карбюратора для бензопилы?

Наиболее распространенные ситуации:

• Двигатель останавливается после запуска или вообще не запускается. Причина. избыток воздуха и низкий уровень топлива;
• Увеличение расхода топлива. происходит из-за перенасыщенности топливной смеси;
• Повреждение защитного колпака от вибрации и, как следствие, потеря фиксации болтов;
• Поршни двигателя изношены. в этом случае рекомендуется полностью заменить изношенную деталь;
• Блокировка (некачественное топливо, повреждение фильтра). В этом случае вам потребуется полная разборка карбюратора с последующей его регулировкой и мойкой.

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают. Карбюраторы генераторов часто имеют лишь один регулировочный винт, но возможно встретить и многие другие модификации этой запчасти. Его регулировка позволяет исключить завышенный расход топлива и утечку несгоревшего масла.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входит Характеристики:

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации. Принцип двух масс Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система. Бесперебойное функционирование Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Трехсекционный коленчатый вал Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.
