Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Регулировка карбюратора своими руками

«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).

В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.

Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:

  • Т – регулирование холостого хода;
  • L – регулирование минимальных оборотов;
  • H – регулирование максимальных оборотов;

В первом случае, есть один «видимый» винт холостого хода (Т), а два других (L и H), как правило, скрытых за кожухом. Это неспроста. Производитель «разрешает» потребителю делать регулировку только винтом холостого хода, поскольку в остальном, установлены оптимальные заводские настройки. Однако, для некоторых экстремальных режимов остаётся возможность корректировки.

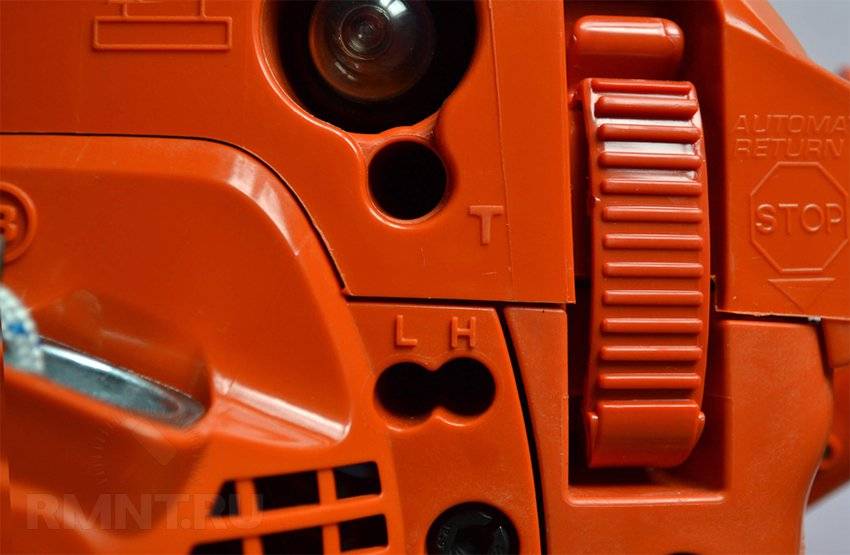

Вот, понятная картинка карбюратора бензопилы Хускварна 137:

Скрытые нижние винты (L и Н) служат для регулировки работы карбюратора в тех случаях, когда применяется бензин, отличающийся от рекомендуемого заводом-изготовителем.

Если октановое число понижено – то для его увеличения выполняется поворот винта, справа-налево (откручиваем). Таким образом можно увеличить мощность и обороты.

Если октановое число повышено – то для его понижения выполняется поворот винта в обратную сторону (закручиваем). Это позволит уменьшить обороты двигателя.

Винты регулируют в таком порядке: L – Н – Т.

Как правильно провести регулировку? Универсального способа нет. Эта процедура, у всех чем-то отличается. Однако процесс регулировки любой бензопилы, можно условно поделить на 2 этапа.

  1. Базовый (проводится с выключенным двигателем);
  2. Окончательный (проводится с прогретым, не менее 10 минут, рабочим движком).

Ключ (отвёртка) для регулировки винтов карбюратора

Многие производители применяют фирменные ключи. Пользуйтесь ими, не теряйте. Найти в продаже такой специнструмент довольно не просто. Например, вот такой, как на фото справа…

Обязательно соблюдайте правила ТБ прописанные в инструкции бензопилы.

Свечи

Используйте оригинальные и меняйте своевременно. По крайней мере, раз в год это следует делать. Хотя, если посмотреть шире, то всё зависит от объёма выполняемых работ. Кто-то работает чуть ли не каждый день, а кто-то — 1 раз за летний сезон.

Состояние воздушного фильтра

Обязательно проверяется его состояние, поскольку он испытывает большую нагрузку при интенсивной работе. Мельчайшая древесная пыль находится повсюду. По завершении рабочего цикла, рекомендуется его снять и очистить (промыть).

Если это полимерная (нейлоновая) сеточка, то используется нейтральный мыльный (не вспененный) раствор. Промывку делают под струёй воды и сушат на открытом воздухе (только при «плюсовой» температуре).

Если «воздушник» поролоновый, реально промыть керосином, очень хорошо выжать и просушить (хотя керосин полностью не испарится). Бывают фильтры из материала, похожего на бархатную сетку. Такой фильтр ополаскивают в обычной тёплой воде, не применяя моющие средства. Затем сушат.

Новый абсорбирующий элемент (он же фильтр) должен быть такой же, как и отработанный.

Топливная смесь

Следует применять масло, рекомендованное производителем и в требуемых пропорциях. Иначе, есть риск лишится преждевременно гарантии. В крайнем случае, учитывайте степень форсирования движка (т.е. соотношение мощности и объёма двигателя, а косвенно – максимальное число оборотов). Помните, что недостаток или переизбыток масла в составе смеси ведёт к раннему износу ДВС.

Напоследок скажу следующее: если регулировка карбюратора бензопилы выполнена правильно, то:

  • При работе на холостом ходу, цепь должна быть неподвижна (при отжатом тормозе);
  • При нажатии на «газ», с холостых до максимальных, движок быстро, резво и легко набирает обороты. Если цепь наточена хорошо, то любое бревно бензопиле нипочём;
  • Звук работающего двигателя стабильный, без завываний и самопроизвольных ускорений. Прямо хочется творить, как на фото…

Анекдот в тему: Вдруг из маминой из спальни, Весь в крови, с одной ногой,

Выбегает мамин хахаль… И отец с бензопилой…

На этом всё. Буду рад, если информация пошла на пользу. Подписывайтесь в блоге на обновления, дальше будет интересней!

Удачи во всех делах и безотказной работы Вашей бензопиле, тем более сезон уже не за горами! Пока!

Цитата мудрости: Никто не богат настолько, чтобы выкупить собственное прошлое (Оскар Уилс).

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.

Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.

Порядок настройки следующий

Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.

Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.

Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.

Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.

В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.

Признаки правильной регулировки

  1. На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
  2. При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
  3. При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
  4. Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.

Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.

Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.

Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.

На иллюстрации они показаны стрелками.

Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.

Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.

После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.

Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.

Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.

Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.

Cодержание

В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.

Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.

Нужна ли разборка

Регулировать карбюратор бензопилы можно вообще без какой-либо разборки, в редких исключения придётся лишь снять крышку воздушного фильтра. Здесь имеется немалая доля противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно реже.

Правда, опытные вальщики и пильщики всегда имеют при себе плоскую отвёртку с длинным жалом и периодически подстраивают карбюратор. Объясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и топлива. Понятно, что условия на месте работы отличаются от стендовых.

При смене марки бензина или, например, повышении влажности воздуха опытный пользователь бензопилы всегда подкорректирует качество смеси для большей производительности и меньшего износа поршневой части. Но это, повторимся, требует немалого опыта работы с конкретной бензопилой и знания особенностей её поведения. К тому же регулировка происходит невероятно тонкая — винты подкручивают всего на 1/10. 1/20 оборота.

Другой повод для регулировки — ремонт или замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.

Как снять карбюратор и нужно ли это делать перед настройкой

В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.

Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:

  1. Открутив удерживающие крепления, снимаем верхний кожух пилы.
  2. Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
  3. Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
  4. Снимаем карбюратор с удерживающих его креплений.

Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией

При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке

Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.

Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.

Стоимость ремонта бензопил и электропил Efco*

Окончательная стоимость необходимого ремонта цепной бензо или электропилы Efco во многом зависит от цен на запасные части и согласовывается с заказчиком по телефону, после проведенной мастером диагностики.

Наименование работ по ремонту цепных бензопил EfcoСтоимость услуг, руб.*
Регулировка карбюратора1900 руб.
Замена стартера700 руб.
Ремонт стартера900-1300 руб.
Замена свечи зажигания100 руб.
Замена сцепления в сборе1200 руб.
Замена карбюратора1700 руб.
Замена катушки зажигания900 руб.
Замена привода масляного насоса900-1700 руб.
Замена ведущей звездочки900 руб.
Регулировка зажигания700 руб.
Замена воздушного фильтра100 руб.
Замена цепи300 руб.
Замена маховика1100 руб.
Замена шины300 руб.
Комплексное техническое обслуживание цепных бензопил Efco (работы)от 1300 руб. (от модели)
Наименование работ по ремонту цепных электропил и аккумуляторных пил EfcoСтоимость услуг, руб.*
Замена кабеля электропитания900 руб.
Замена кнопки500 руб.
Замена привода масляного насоса700-900 руб.
Замена ведущей звездочки900 руб.
Замена цепи300 руб.
Замена реле500 руб.
Замена эл.двигателя1300 руб.
Замена щеток700 руб.
Замена шины300 руб.
Комплексное техническое обслуживание цепных электропил и аккумуляторных пил Efco (работы)от 900 руб. (от модели)

Возможные причины неэффективности настройки

Если выполненная работа не дала нужного результата, причиной неудачи может быть:

  • нечеткая работа системы зажигания;
  • засорение жиклеров или уменьшение их сечения смолистыми отложениями, которые устраняются промывкой в ацетоне;
  • при ослаблении резьбового крепежа карбюратора может образоваться зазор, через который происходит подсос воздуха.

После устранения обнаруженных недостатков и неисправностей, регулировку карбюратора рекомендуется повторить в стандартной последовательности. Если повторная настройка оказалась не эффективной, необходимо воспользоваться услугами сервисных специалистов.

Причиной нестабильной работы двигателя также может быть:

  • подсос воздуха через сальниковые уплотнения коленвала и посадочное место цилиндра;
  • не исключается плохое искрообразование системы электронного зажигания.

Сложные неисправности полноценно устраняются только при наличии соответствующего ремонтного оборудования.

Инструкция к цепным бензопилам

Руководство прилагается к каждой бензиновой цепной пиле Efco, выпущенной заводом-изготовителем. В данном мануале представлены разделы:

  1. Устройство пилы “Эфко” цепного типа.
  2. Теххарактеристики модели.
  3. Меры безопасности.
  4. Комплектация бензопилы Efco.
  5. Подготовка бензопилы Efco.
  6. Обслуживание.
  7. Как работать с бензопилой “Эфко”.
  8. Неполадки и их устранение.

Введение бензопилы в эксплуатацию

  1. Пила собирается, надевается и закрепляется оснастка.
  2. Готовится топливная смесь из 2Т масла и неэтилированного бензина АИ-92 (пропорция 50/1).
  3. Бензопила Efco заправляется маслом и горючим.
  4. Праймером подкачивается топливо в карбюратор.
  5. Агрегат запускается, производятся проверка холостого хода, срабатывания тормоза и подача смазки.


Эфко в работе

Техническое обслуживание

  1. Очистка бензоинструмента от опилок и загрязнений.
  2. Смазка тормозного механизма.
  3. Обслуживание свечи.
  4. Очистка топливного и воздушного фильтров.
  5. Заточка цепи.
  6. Очистка гарнитуры.
  7. Обслуживание силовой установки, очистка ребер цилиндра.
  8. Настройка карбюратора.

Неполадки и их устранение

Перечислим основные причины неполадок, которые влияют на запуск и стабильную работу мотора:

  • некачественное горючее, присутствие в нем воды;
  • отсутствие горючей смеси в баке;
  • расстроен карбюратор;
  • не контачит свеча зажигания;
  • требуется замена свечи;
  • прочистка фильтров;
  • обрыв высоковольтного провода;
  • износ поршневой;
  • засорен карбюратор.


Шина Эфко

Предлагаем полную версию эксплуатационной инструкции к бензопилам “Эфко”.

Комплектация

  • бензоинструмент;
  • оснастка;
  • чехол защиты;
  • емкость для смешивания жидкостей;
  • инструмент;
  • масло;
  • руководство;
  • гарантийный талон.

Какие карбюраторы используются

На бензопилы Олео Мак инсталлируются бензиновые мембранные карбюраторы производства Walbro для двухтактных движков. Они отличаются простотой конструкции, ремонтопригодностью, неприхотливостью в эксплуатации. Компания Walbro заходит в группу компаний Stihl, потому выпускает продукцию, подобающую мировым эталонам свойства.

Нюансы регулировки

При настройке карбюраторов бензопил Олео Мак обычно появляются последующие аспекты:

  • Несовпадение маркировок винтов. Зависимо от модели, поставщика оборудования либо других причин маркировка может отличаться от описанной. В таких случаях рекомендуется кропотливо учить прилагаемую к устройству аннотацию.
  • После регулировки бензопилу необходимо выключить и дать остыть 10-15 минут, чтоб проверить её работу с прохладного старта.
  • При отсутствии опыта либо нужных познаний регулировать винт Н не рекомендуется. Связано это с вероятностью опции получения плохой топливно-воздушной консистенции, которая может стать предпосылкой износа поршневой группы, сбоям в старте и работе мотора.
  • На всех шагах требуется контроль оборотов ДВС с помощью тахометра. Подменой тахометру может быть осциллограф либо мультиметр с таковой функцией.

Конструкция и принцип работы

Механизм работы карбюратора основан на смешивании топливной консистенции горючего и масла с воздухом в определённой пропорции для действенного воспламенения и полного их сгорания в ДВС. Представляет собой цельнолитой корпус, снутри которого размещены последующие конструктивные элементы:

  • Топливная камера;
  • Воздушный и топливный каналы;
  • Жиклёры: холостого хода и главный;
  • Топливный фильтр-сеточка
  • Впускной и выпускной топливные клапаны;
  • Воздушная и дроссельная заслонки;
  • Диффузор;
  • Топливная и управляющая мембраны;
  • Регулировочные винты;
  • Уплотнительные прокладки.

READ Мотоблок Каскад Регулировка Карбюратора

Снаружи корпуса выведены винты для регулировки свойства и состава консистенции. В верхней и торцевой части размещен патрубок для подачи горючего и импульсный канал топливного насоса.

Карбюратор работает по последующему методу:

  • В момент пуска мотора происходит открытие воздушной заслонки. Воздух проходит через фильтр и минуя заслонки (на схеме номер 1), попадает вовнутрь корпуса.
  • Топливный насос закачивает бензин в камеру. Под давлением через жиклёры (на схеме выше позиция два главный жиклер, 3,4 жиклеры холостого хода) распыляется масляно-бензиновая смесь, контактирует с воздухом, смешивается, а потом поступает в камеру сгорания. Движок начинает работать на холостых оборотах.
  • При нажатии на акселератор происходит открытие на определённый угол второго регулируемого дросселя (на фото это 2-ая заслонка), начинает подаваться горючее через главный жиклёр (позиция два на схеме). Снутри карбюратора происходит смешивание большего количества горючей консистенции, которая при подаче в камеру сгорания увеличивает частоту вращения мотора.
  • Количество бензина, попадающего в камеру, также зависит от опций регулировочных винтов, управляющих игловатыми клапанами (на схеме это подпружиненные винты слева и справа).
  • Подачу горючего в камеру ограничивают мембраны, интенсивность подачи определяется конфигурацией давления в поршне и регулируется через оборотную связь насоса и импульсного клапана. Работа топливного насоса синхронна с движком: чем выше обороты, тем посильнее поток топливно-воздушной консистенции.
  • Для исключения перелива горючего в камере предусмотрен особый рычаг и перекрывающий клапан.

Система подачи горючего карбюратора. Один регулирующая камера; два мембрана; три запорная игла.

Неисправности и методы их устранения

Распространёнными дефектами могут быть:

  • Засорение фильтров либо жиклёров, устраняется очисткой;
  • Повреждение мембраны (играет роль насоса), решается подменой;
  • Выход из строя уплотнительных прокладок, нужна подмена на новые после разбора корпусных частей карбюратора;
  • Заклинивание клапана (иголка, которая перекрывает подачу горючего в карбюраторе), требуется оценка его состояния для определения способности его предстоящей эксплуатации либо подмены;
  • Нарушение контакта рычага воздушной заслонки с акселератором, требуется восстановление, ремонт либо подмена узла.

Нередко некие из перечисленных заморочек появляются после долгого простоя бензопилы. Для восстановления работоспособности требуется выполнить полное сервис узлов и предстартовые работы.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже

ФОТО: rmnt.ru Стрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ru Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

  • винт L – на один оборот;
  • винт H – на полтора оборота.

ФОТО: withoutahitch.com.au Каждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ru После этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Станок для заточки цепей бензопил: критерии выбора, особенности конструкции, технические и эксплуатационные характеристики оборудования, принцип работы ручных и автоматических устройств, обзор популярных моделей заточных установок.

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация Описание действия Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т) В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке. Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке

Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Источник

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
