Банная печь из металла своими руками

Процесс изготовления

Для изготовления котла можно использовать газовый баллон

Чтобы сварить нагревательный котел для сауны, можно использовать самые разнообразные, в том числе и бросовые материалы:

  • старый газовый баллон после его тщательной очистки;
  • бочку с толстыми стенками;
  • диски от колес;
  • отрезок металлической трубы;
  • листы металла толщиной не менее 5 мм.

Кроме этого потребуется:

  • арматура для колосников;
  • ручки, петли и задвижки для дверок;
  • асбестовый шнур для уплотнения и футеровки;
  • шамотный и огнеупорный красный кирпич;
  • глина и песок;
  • двухслойная труба под дымоход.

При наличии всего необходимого нужно в соответствии с заранее составленной схемой сварить корпус, приделать к нему ножки и приступить к изготовлению печи.

Сначала делается топка:

  1. Нанесение разметки. Вырезание отверстий для поддувала и загрузки топлива. С внутренней стороны корпуса прикрепляются упоры для крепления колосников. Варить нужно аккуратно, лучше точечно, чтобы не прожечь корпус и не оставить на нем выпуклостей от перегрева. Решетку можно сделать самому или приобрести готовое изделие в магазине.
  2. Закрепление дверок. Петли крепятся сваркой, болтами или заклепками. Целесообразно использовать последние два способа, чтобы изделия не деформировались от нагревания.
  3. Проведение футеровки. На стенки топки приклеиваются шамотные кирпичи. Это предотвратит накаливание металла до красного цвета, обеспечит поглощение излишнего жара и продлит срок службы конструкции.

Печь с открытой каменкой

Следующим этапом является изготовление каменки. Используется одна из технологий:

  • Поверхностная. После проведения замеров делается клетка из арматуры диаметром 10-12 мм. Затем короб устанавливается на крышку котла и приваривается к ней. Глухие стенки делать не стоит, чтобы обеспечить лучший нагрев комнаты и свободный выход пара после подачи воды.
  • Внутренняя. В корпусе делается отверстие, ставится решетка под камни. Подача воды может осуществляться кружкой через проем или через отверстие из бака с краном.

Полость заполняют особыми минералами — талькохлоритом, диабазом. Не допускается использование слюдосодержащих пород, кремня и гранита.

Для изготовления используются те же материалы, что шли на котел, только стенки их могут быть тоньше, так как изделие не подвергается контакту с открытым пламенем. Концы трубы заглушаются, сверху делается отверстие для заправки, снизу вставляется кран. Бак крепится на каменку, нагрев происходит от непосредственного контакта с материалом, а также от горячего дыма.

Печь для бани из металла: инструкция по изготовлению

Достоинства и недостатки металлических печей для бани

  • Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
  • Не требуется массивный фундамент для установки прибора, что облегчает процесс его монтажа.
  • В отличие от аппаратов из кирпича, их аналоги, изготовленные из металла, горят постоянно.
  • Невысокая стоимость. Металлический аппарат, в отличие от кирпичного, проще изготовить без лишних затрат. Поиск чертежей печей из металла для бани особой проблемы не представляет — их огромное количество размещено в интернете и СМИ.
  • Быстрый нагрев — через пару часов парная уже готова к процедурам.
  • Срок эксплуатации — до 25 лет, в зависимости от толщины металла печки и качества его сварки.
  • Безопасность в эксплуатации при выполнении правил сборки печи.
  1. Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.
  2. Проблемы в отоплении больших помещений.
  3. Ниже пожаробезопасность по сравнению с кирпичной печью. Необходима внутренняя обшивка топки огнеупорным материалом.

Конструкция печи-каменки из металла для бани

  • Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
  • Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
  • Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

Изготовление печи-каменки для бани из металлической трубы

Процедура изготовления печи из металлической трубы выглядит так:

  1. Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.
  2. На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие для поддувала 20х5 см. Работаем аккуратно, т.к. вырезанный из трубы кусок в дальнейшем будет использоваться для изготовления дверцы. Аналогичным образом вырезаем окно для печной топки, материал для будущей дверцы не выбрасываем.
  3. Затем привариваем к нашей трубе ушки и петли, а на дверцы — защелки. Теперь можно навесить дверки поддувала и топливной камеры.
  4. Из листа металла вырезаем круг D=0,7м, в его центре — отверстие, соответствующее размерам колосниковой решетки. Если ее купить не удалось, можно решетку изготовить самостоятельно из стального прута. Подготовленный круг нужно приварить в трубе немного выше поддувала. Изготовление топки завершено.
  5. В боковой части печки вырезаем окошко для увлажнения горячих камней и устанавливаем для него дверцу.
  6. Изготавливаем площадку для расположения камней. Для этого подойдут металлические пруты. Размеры ячеек принимаем с учетом величины камней, взятых для засыпки в бункер каменки.
  7. После укладки камней вырезаем из листа металла еще один круг того же диаметра. В нем выполняется отверстие под дымоход с расположением возле дальней стенки печи. Привариваем дымоход и круг с отверстием под него наверх бункера.
  8. Готовим бак для воды. Для этого отрезок трубы 0,7 м привариваем к печке.
  9. В водяном баке делаем отверстие под кран.
  10. Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получились две части разной величины. В большей части выполняется отверстие под дымоход. Накрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем его по отверстию.
  11. Меньшая часть круга будет служить крышкой люка для заливки воды. Поэтому крепится эта часть к печке с помощью петель.

Процедура установки печи из металла в бане

  • Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
  • Дымоход также следует изолировать. Для этого можно использовать трубу с внутренним и внешним кожухом. Между ними размещается теплоизолятор.
  • При прохождении металлической трубы через кровлю, на стыке дымохода с потолком выполняется проходной узел в виде короба из оцинковки, заполненного базальтовой ватой.

tutknow.ru>

Выбор проекта для печи в баню

Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

  1. Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.

  2. Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.

Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

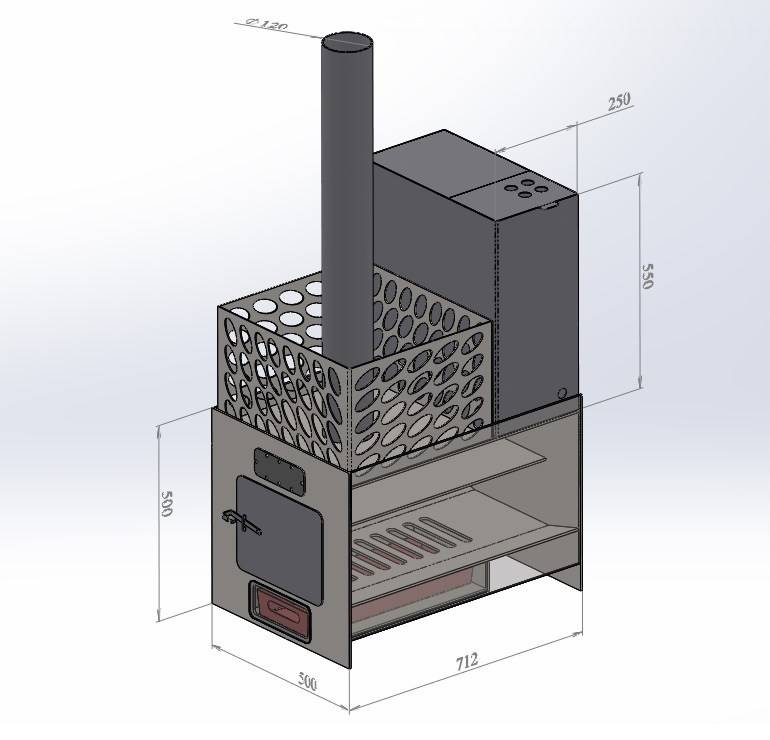

К примеру, чертеж горизонтальной печки:

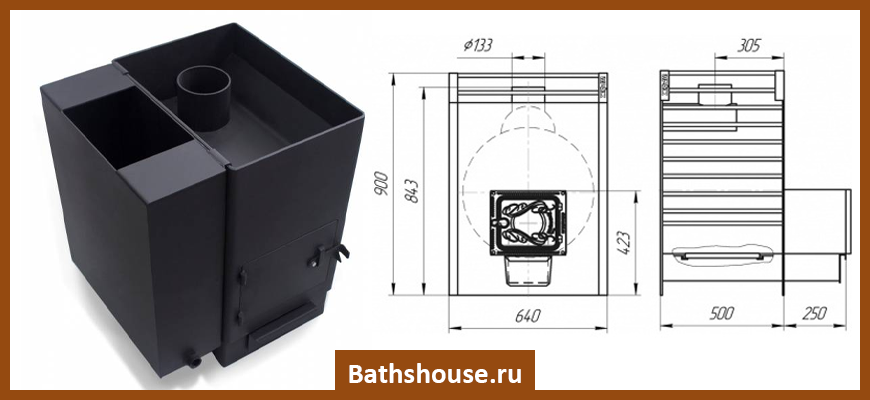

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

  • Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
  • В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

  1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
  2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
  3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
  4. Приваривание к передней части печи фасадного листа;
  5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
  6. Закрепление дверцы;
  7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

  • Отрезается труба в 70-90 см. высоты;
  • Срезные места зачищаются;
  • К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
  • Внизу конструкции монтируется дверца – поддувало;
  • Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
  • Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:
  • Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
  • На каждое отверстие монтируется купленная или сделанная своими руками дверца;
  • Вверху прорезается круг для монтажа дымохода;
  • Конструкция шлифуется и красится.

Какие печи подходят для бани

По своей конструкции бывают различны, в основном – примитивные. Но для ее создания требуется знать множество нюансов.

Разновидностей изделий для растопки бани множество. Каждая из них отличается своими достоинствами и недостатками.

Каждый помнит, что у бабушки в деревне была дровяная печь. С ее помощью можно легко затопить баню, насладиться традиционным паром, который не может подарить ни одна из других разновидностей. При этом ухаживать за таким изделием стоит в несколько раз дороже, чем за любым иным. Но на смене дровяным пришли электрические. Достоинств таких печей множество (в том числе удобство, легкость в сборке и пр.).

Общую характеристику печей, в зависимости от их видов, можно представить в следующей таблице:

РазновидностьДостоинстваНедостатки
ЭлектрическаяЛегкость в установке; Удобство использования; Экономичность в расходе ресурсовСлишком влажный пар
КирпичнаяПовышенный уровень безопасности; Долговечность использования и сохранения эстетического внешнего вида; Достижения отличного параНа возведение печи требуется много времени; Большое количество дров для растопки; Расходы на кладку
ЖелезнаяЭкономичный вариант; Быстрота разогреваБыстрота остывания
ЧугуннаяЖаростойкость; ПожаробезопасностьТраты на содержание
СтальнаяПрочность; Легкость монтажа; Не боится перепадов температуры; Бюджетный вариантБольшой расход топлива

При выборе печей решается вопрос в пользу того или иного вида. Здесь последнее слова за каждым собственником: все зависит от наличия соответствующих ресурсов, необходимостью достижения нужного количества пара и пр.

Обустройство места для печи

Следующий шаг – подготовка места для установки печи из трубы. Сначала делаем крепкий фундамент:

  1. На участке, где планируется расположение печи, выкопайте яму: глубина – 50 см, длина – 70 см, ширина – 70 см.
  2. Засыпьте дно полученной ямы мелким щебнем высотой 30 см и тщательно утрамбуйте слой.
  3. На щебень залейте слой цементного состава: 1 часть сухого цемента, 4-5 частей песка + вода. Оставьте основание застывать на сутки.
  4. На застывший цемент уложите несколько листов рубероида – он будет выполнять функцию гидроизоляции.
  5. Залейте рубероид бетонным составом: 1 часть сухого цемента, 2 части песка, 4-5 частей мелкого гравия + вода. Выровняйте залитое основание уровнем.

Подготовка площадки для установки печи

Когда фундамент высохнет, обустройте на нем кирпичную площадку 70 х 70 см. Выкладывайте кирпич в один или в два ряда на стандартный глиняный состав.

После этого соорудите защитный экран для стен бани в зоне монтажа печи: укладывайте кирпич в один ряд «на ребро», сцепляя глиняным составом. Оптимальная высота такого экрана – 120 см. Печь нужно будет располагать на расстоянии не меньше 20 см от защиты.

Совет. Для выполнения подушки и экрана используйте огнеупорный или красный кирпич.

Колосник для печи своими руками

Колосник – это устройство для ротации топлива и поддержания его стабильного горения. При помощи этой детали печи влажное топливо лучше просушивается и интенсивнее горит, выделяя тепло. Само устройство представляет собой решетку, с которой зола при прогорании ссыпается вниз, а верхний слой занимают несгоревшие дрова.

Для изготовления колосника используют жаропрочную сталь, либо чугун. В данном случае выбор чугунного колосника более предпочтителен, т.к. он обладает большей прочностью, более равномерно накапливает и отдает тепло в сравнении со сталью, которая раскаляется моментально и может привести к ускоренному сгоранию топлива.

В зависимости от конструкции колосники делят на монолитные и наборные. Первые подбираются в соответствии с параметрами печи – их нельзя разобрать и подогнать под размер, но сама по себе конструкция является более прочной и стабильной. Вторые, самодельные, собираются как своеобразный конструктор и предпочтительны в случае установки в печь нестандартного размера.

Для установки колосника в топке стесывают уступ, в который кромками укладывают решетки. Следует учитывать тепловое расширение металла, поэтому установку необходимо выполнять с зазором примерно в 5 мм со всех сторон от колосника.

Вмуровывать колосник нежелательно. При тепловой деформации металла вся конструкция печи может нарушиться и даже дать трещину. После укладки решетки в пазы, их плотно заполняют песком.

Разновидности металлических печей

Самый простой вариант печи из металла — это обычная буржуйка. Она состоит из кожуха с дверцей и ножками, внутри которого установлена решетка. На ней и сжигаются дрова. Как и у всех печей, наличие дымохода обязательно. Скажем прямо — это не самый лучший вариант, хотя он греет помещение бани отлично. Но при этом потребляет слишком много топлива. Вы просто не будете успевать подбрасывать дровишки в пасть буржуйки, чтобы поддерживать в бане требуемую температуру. Многие говорят, что это вообще пережиток прошлого.

Но давайте не будем сразу списывать этот образец, который верой и правдой обслуживал бани на протяжении многих лет. Сегодня современные кулибины предлагают усовершенствованную буржуйку, которую относят к категории печей длительного горения.

Что же изменилось внутри самой конструкции?

  • Во-первых, ее топочную камеру разделили горизонтальной перегородкой на две части. В нижней сгорают дрова, а в верхней — топочные газы. Они проходят по каналу, оставленному сбоку в виде зазора между перегородкой и вертикальной стенкой прибора.
  • Во-вторых, дрова укладываются плотно друг к другу, чтобы они сгорали при меньшем количестве кислорода.
  • В-третьих, устанавливаются специальные каналы, по которым свежий воздух поступает во вторую камеру сгорания.

И все же эти печи из металла не самые экономичные. Да и КПД у них не очень высокий. Поэтому предлагаем другие виды изделий.

Традиционные металлические самодельные печи — это своеобразные конструкции, в которых есть место и топке, и плоскостям нагрева, и каменке, и баку с водой. То есть должен быть полный комплект, который обеспечит баню не только теплом, но и горячей водой. Кстати, о баке с водой. Его объем может быть разным, но мастера говорят о том, что для небольших банных помещений с небольшой печкой из металла оптимальный вариант — это 60–70 литров.

Правда, есть два очень важных предупреждения:

  • Банная металлическая печь должна изготавливаться из листового железа толщиной минимум 4 мм. Можно изготовить ее и из трубы.
  • Она должна обязательно обкладываться кирпичом. Это увеличит безопасность конструкции и создаст условия для равномерного распределения тепла по всему помещению.

Внимание! Одно из самых больших достоинств самодельных печей из металла — это отсутствие необходимости устройства большого и прочного основания. Вариантов основания много. К примеру, бетонная стяжка, облицованная керамической плиткой, огнеупорный кирпич или кусок металлического листа

К примеру, бетонная стяжка, облицованная керамической плиткой, огнеупорный кирпич или кусок металлического листа.

Типы конструкций

Металлическая печь для бани

Самодельные металлические печи по своей конструкции делятся на три основных типа:

Чем они отличаются друг от друга? В первом случае это простая модель, корпус которой снаружи и изнутри облицовывается огнеупорным кирпичом. Безусловно, это дорогой вариант, поэтому многие используют для облицовки обычный красный кирпич. Кстати, кирпичи крепятся к стенкам агрегата и между собой специальной проволокой. Посредине печи внутри устанавливается решетка, на которую накладывают камни.

Второй вариант более простой. Для этого печку по всему периметру отделывают металлической решеткой так, чтобы между стенками прибора и решетки оставался достаточно внушительный зазор. В него и засыпают камни.

Комбинированный вариант самый сложный. Для этого каменку устраивают поверх котла, для чего сооружается дополнительная прочная конструкция. Это усложняет агрегат и увеличивает его стоимость. Но работает он гораздо эффективнее за счет установки дополнительных элементов отдачи тепловой энергии.

Типы топлива

В этой категории всего лишь три группы изделий:

  • Печи электрические. В их комплектацию входят металлический корпус и ТЭН. Требование — хорошая изоляция клемм и мест подключения.
  • Газовые. В их составе кроме корпуса есть горелка, подающая топливо в топку. Специалисты рекомендуют установить блок безопасности в виде несложной автоматической системы контроля. К примеру, терморегулятор, датчик температуры и датчик пламени. Последний особенно важен — он будет контролировать подачу газа. При затухании пламени он даст команду клапану, который перекроет газовую трубную магистраль.
  • Дровяные. Это самые простые конструкции, в которых не используются подводящие сети энергоносителей. К ним, кстати, относятся и буржуйки.

Разновидности печей предназначенных для отопления банных комплексов

Чаще всего для обогрева используются классические печные конструкции, изготовленные из кирпича и металла.

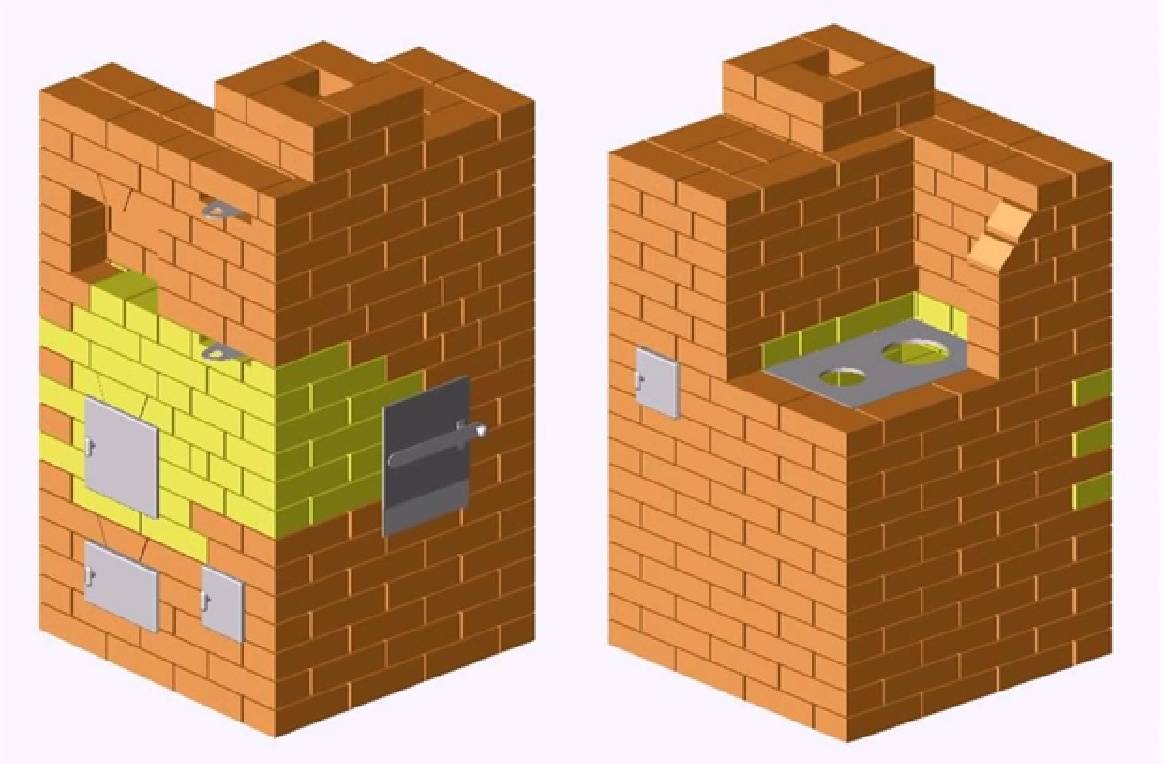

Кирпичные конструкции имеют существенный недостаток – они обладают значительным весом, что требует при использовании такой конструкции изготовления под нее фундаментного основания. Для постройки такого печного оборудования применяется огнеупорный и красный обожженный кирпич, а также раствор, изготовленный на основе глины и песка в качестве связующего состава. Раствор на основе цемента при создании такой конструкции не применяется, так как под действием высоких температур цементный раствор трескается, и конструкция утрачивает свою целостность. При создании кирпичной конструкции, кирпичи следует укладывать в определенном порядке.

Металлические печи изготавливаются из стали и чугуна. Эти конструкции являются более компактными по сравнению с кирпичными агрегатами. Металлические агрегаты обладают более высоким показателем теплоотдачи.

Наиболее современная модификация агрегата для обогрева бани имеет в своей конструкции две камеры сгорания. Первая камера такого устройства предназначена для сжигания твердого топлива, а вторая камера предназначена для дожигания образующегося в первой камере горючего газа. КПД такой усовершенствованной модели по сравнению с классической, повышается на 20%.

Главным недостатком таких металлических конструкций является наличие большой площади поверхности, которая нагревается до высокой температуры. Такая особенность конструкции может стать причиной получения ожогов. Установка для обогрева банного помещения имеющая две камеры сгорания, носит название газовой. Прежде чем конструировать самодельную газовую печь для бани, следует подробно изучить конструкцию этого устройства, а при необходимости и проконсультироваться со специалистом, имеющим опыт создания таких установок. Дело в том, что ошибки, допущенные в процессе создания агрегата способны спровоцировать возникновение аварийных ситуаций с непредсказуемыми последствиями.

Список источников

  • stroy-banya.com
  • qustu.com
  • legkovmeste.ru
  • trubanet.ru
  • kachestvolife.club
  • teplosten24.ru

Материалы и инструменты для работы

Для самостоятельного возведения печи из стальной трубы необходимо заранее подготовить необходимые материалы и инструменты:

  • Труба с толстыми стенами диаметром от 0,5 м, толщиной 8 мм и длиной примерно 1,5 м. Предназначается для монтажа топки и бака для горячей воды.
  • Труба стальная, диаметром 0,35 м, толщиной 8 мм. Для каменки.
  • Труба диаметром около 150 мм, небольшой толщиной до 5 мм. Будет нужна для дымоотвода.
  • Колосник.
  • Дверки для топки и каменки.
  • Сварочный аппарат, может быть для ручной сварки или полуавтомат.
  • Болгарка с дисками для резки и чистки.
  • Инструменты для слесарных работ.
