Восстановление дистиллированной водой – правда или вымысел?
Многие мастера, способные восстанавливать электроинструмент, утверждают, что высохшие источники питания не поддаются «реинкарнации». Другие говорят, что можно, необходима только дистиллированная вода, инструмент и 30-40 минут свободного времени.
Последовательность дистиллированной водой:
- С помощью тонкого сверла и дрели сделать маленькое отверстие в верхней части аккумуляторной банки. Если сверлить середину элементу или нижнюю часть, то можно повредить источник питания. Восстановить его потом будет невозможно.
- С помощью шприца залить в батарею дистиллированную воду до максимума.
- На 1-2 дня оставить батарею в чистом и тёплом месте, отверстие не закрывать.
- Элементы с залитой дистиллированной водой соединить в одну батарею.
- Поставить батарею на зарядку до полного восстановления ёмкости. После заряда проверить напряжение на каждой банке и при необходимости долить дистиллированной воды.
- После проверки закрыть отверстия с помощью клеевого пистолета. Запаивать отверстия категорически запрещается – так можно повредить аккумуляторный элемент.
- Установить батарею обратно в корпус, закрыть крышкой и дозарядить.
Домашний способ с электролитом действует, но не всегда. Иногда внутренняя конструкция батареи настолько повреждена, что даже дистиллированная вода не даёт положительного результата.
Ремонт и восстановление аккумуляторов шуруповертов, электроинструментов, бытовой техники и игрушек
Аккумулятор плохо держит заряд?!Как работать, если после зарядки инструмент работает не больше 10 минут?!
Такие вопросы возникают у пользователей, чей аккумуляторный инструмент эксплуатируется не один год. Есть несколько путей решения этой проблемы.
Можно, например, купить новый аккумулятор. А что если таких моделей уже не производят и подобрать подходящий аналог не удастся? Неужели так и придется расстаться с любимым инструментом и купить новый, с новым аккумулятором и зарядным устМы даем 1 месяц гарантии на замененные аккумуляторные «банки». Этого срока достаточно, чтобы проверить работоспособность аккумулятора.
Какой срок замены элементов?В среднем от момента сдачи клиентом оборудования до получения уже восстановленного аккумулятора, проходит 2-3 недели, с учетом доставки. Наш сервисный центр находится в г. Ковров, Владимирской области.
Свариваете или паяете элементы?Конечно же, мы применяем только точечную сварку. Так соединение получается надежней.
Стоимость замены элементов Li-ION аккумуляторов:
Стоимость работ составляет 300-500 рублей в зависимости от количества заменяемых элементов.
Стоимость самих элементов:
- 1,5 А*ч — 210 руб/шт
- 2,6 А*ч — 240 руб/шт
- 3,0 А*ч — 270 руб/шт
Средняя стоимость с учетом работ по замене элементов в батарее емкостью 1.3А*ч −1850 руб, с учетом установки элементов на 3,0 А*ч (тем самым увеличивая срок работы инструмента от аккумулятора).
ПОДРОБНЕЕ ПРО ПРОЦЕСС РЕМОНТА АККУМУЛЯТОРОВ
Ремонт аккумуляторов производится путем замены вышедших из строя элементов на аналогичные или элементы увеличенной емкости. Меняются ВСЕ элементы аккумуляторной батареи. Выборочная замена нецелесообразна, поскольку оставшиеся элементы будут иметь меньший ресурс, что приведет к необходимости повторного ремонта. В работе используют точечную сварку (чтобы не перегреть банку) и специальную никелевую ленту. Это позволяет получить качество сборки аналогичное заводскому.
Важно! Несмотря на кажущуюся простоту, не стоит самому пытаться восстановить неисправный аккумулятор. Аккумуляторы взрывоопасны при неправильном обращении с ними
К тому же для правильной диагностики и ремонта аккумулятора необходимо оборудование, которого часто может не быть под рукой.
В нашем сервисном центре есть все необходимое для ремонта аккумуляторных батарей, что позволяет быстро и безопасно восстановить ваш аккумулятор. Мы используем только качественные и проверенные элементы питания LiitoKala.
Если же Вы все же намерены починить аккумулятор самостоятельно, рекомендуем следовать этой инструкции
Определение неисправности
Перед тем, как устранить неисправность, требуется выяснить, действительно ли она присутствует. С этой целью выполняются следующие действия:
- От изделия отключить батарею, при этом она должна быть полностью заряженной.

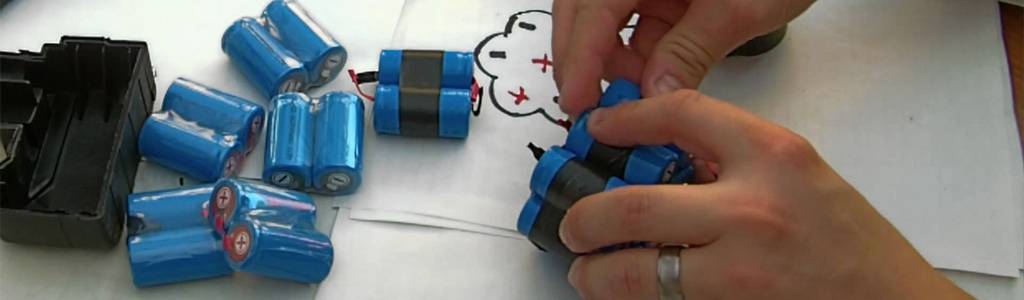

- Разобрать корпус аккумулятора при помощи отвертки.
- Извлечь из изделия все банки.
- При помощи вольтметра на каждой банке замеряется напряжение. Для никель-кадмиевых изделий нормальным считается показатель в 1,2 Вольта, для литиевых — от 3,6 до 3,8 Вольт.
- После проведения замеров определяют на какой детали напряжение меньше всего, именно она будет некачественной.
- Аккумулятор необходимо собрать и установить в инструмент, после чего полностью его разрядить.
- После этого требуется еще раз разобрать деталь, после чего повторно произвести замеры. Элемент с самыми низкими показателями нужно менять.
Ремонт АКБ шуруповерта своими руками
При возникновении неполадок системы питания в первую очередь необходимо определить причину их возникновение. Практически все неисправности, связанные с ремонтом батареи шуруповерта можно устранить самостоятельно. Для этого не потребуется использования специализированного инструмента и достаточно набора слесарных отверток и паяльника.
Диагностика неисправностей аккумулятора
Перед тем, как проводить ремонт АКБ шуруповерта литий-ионного типа необходимо полностью его зарядить, а элементы на основе NiCd или NiMH наоборот требуется разрядить до нуля, дабы не спровоцировать появления «эффекта памяти».
- Далее производим непосредственный процесс разборки корпуса АКБ, который может быть смонтирован посредством клеев или винтового соединения. В случае с клеевой фиксацией понадобиться острый канцелярский нож, которым легкими движениями проводим по шву корпусу и крышки.
После вскрытия элементного отсека аккумулятора шуруповерта визуальным осмотром выявляем неполадки на предмет механических повреждений блоков, разрывов электрических проводов (паек), подтеков реагентов или вздутия.
- Последовательно с помощью универсального мультиметра производим замеры напряжения на каждой из банок. Для литий-ионных элементов на экране тестера должны появиться цифры в диапазоне от 3.6 до 3.8 Вольт. Для АКБ никель-кадмиевого или никель-металлгидридного типа это значение должно варьироваться в пределах от 1.2 до 1.5 В. Значения напряжения при замерах должно быть идентичным на каждом из элементов.
- С целью определения «просаженной» банки подключаем к ее контактам обычную автомобильную лампочку и даем поработать несколько минут. После повторения этой операции с каждым элементов АКБ шуруповерта вновь замеряем начальное напряжение. Выявленные банки с более низким напряжением и будут считаться дефектными.
Определив неисправные источники питания АКБ требуется выбрать один из путей восстановления ее работоспособности. В первом случае достаточно добавить дистиллированной воды в дефектные банки в случае испарения электролита и зарядить их током с более высоким напряжением, отличным от номинального. Второй способ заключается в полной замене отдельных элементов новыми. Многие специалисты рекомендуют применять именно второй путь решения проблемы, так как нет гарантии, что восстановление свойств банки даст желаемые результаты.
Восстановление батареи шуруповерта
На практике доказано, что восстановить дефектную банку АКБ можно только в источниках питания с «эффектом памяти», каковыми и являются никель-металлогидридные и никель-кадмиевые элементы. Для этих целей потребуется профессиональное зарядное устройство с возможностью настройки параметров силы тока и напряжения. Устанавливаем на панели ЗУ напряжение порядка 4 Вольт с силой тока 200мА и воздействуем исключительно на дефектные банки, выявленные при диагностике АКБ.
Заполнение банки АКб дистиллированной водой
Восстановить аккумулятор шуруповерта можно путем проделывания небольшого отверстия в оболочке и доливании дистиллированной воды в электролит. Для этого берем тонкое сверло до 1,5 мм и откачиваем медицинским шприцем 1 кубический сантиметр электролита. В освободившееся пространство доливаем такое же количество воды и герметизируем отверстие посредством герметика или эпоксидной смолы. После подключения банок в одну цепь и сборки корпуса производим 5-6 раз процедуру зарядки и разрядки, чтобы сформировать так называемую «память» в источнике питания.
Замена дефектных банок АКБ шуруповерта
Рекомендованный специалистами способ заключается в замене неисправного элемента питания новым.
Подключение нового элемента питания АКБ шуруповерта
Для этого необходимо посредством обычных бокорезов отсоединить от общей пластины дефектную банку и на его место припаять новую батарею. Стоит отметить, при отрезки старой банки необходимо оставить достаточный конец контакта для возможности припайки нового элемента. После сборки всех банок необходимо несколько раз повторить цикл заряда/разряда, чтобы выровнять напряжение в каждом элементе (порядка 1.3В)
При выполнении процедуры пайки важно не перегреть элемент, так как это может сказаться на его дальнейшей работоспособности
Ремонт литий-ионной АКБ шуруповерта производится аналогично, за исключением отключения/подключения управляющей платы.
Восстановление никель-кадмиевой банки
Стоит сразу отметить, что подобная работа не всегда имеет смысл, но попробовать можно. Ещё раз повторимся, восстановить можно исключительно никель-кадмиевые банки, да и то не всегда.
Алгоритм работы таков. Сбоку корпуса необходимо просверлить отверстие не более 1 мм в диаметре. Отверстие делается не по центру, а ближе к низу или верху. Просверлен должен быть только корпус, если задеть внутренности, то элементу уже ничего не поможет. Далее при помощи шприца внутрь закачивается дистиллированная вода.
ФОТО: longway.ruДистиллированную воду можно купить в магазине, хотя здесь хватит и воды для инъекций из аптеки
Батарея полностью заполняется, после чего её оставляют в таком же положении на 24 часа. По истечении суток элемент нужно полностью зарядить (это самый сложный момент, необходимо найти нужный прибор) и оставить ещё на неделю. Отверстие при этом остаётся открытым. Если напряжение осталось на том же уровне или упало незначительно, отверстие можно замазывать или запаивать и собирать аккумулятор. Обычно такой ревизии хватает на пару лет.
ФОТО: spencerservices.comЕсли всё пройдёт нормально, шуруповёрт проработает ещё пару лет
Разновидности аккумуляторов для шуруповёрта
Прежде чем приступать к ремонту, необходимо произвести диагностику, а для этого, узнать какие виды аккумуляторных батарей используются в шуруповёртах. Такие знания помогут быстро определить тип источника питания, соответственно, выбрать правильный подход.
Никель-кадмиевые батареи
Никель-кадмиевый аккумулятор – популярный источник питания для шуруповёртов различной мощности. Основное его преимущество – низкая цена, поэтому такие АКБ получили широкое применение: от ручного инструмента до электрокаров, перевозящих большие грузы. Интересный факт, что даже в троллейбусах установлены никель-кадмиевые источники питания.
Преимущества:
При правильной эксплуатации обладают продолжительным сроком эксплуатации и большим количеством циклов заряд/разряд. Могут длительное время находиться в режиме хранения
Важно знать, что никель-кадмиевые батареи можно хранить только разряженными. Низкая температура окружающей среды не влияет на долговечность
Доступны по своей ценовой политике.. Недостатки:
Недостатки:
- При неправильной эксплуатации повышается ток саморазряда.
- Не рекомендуется вскрывать батареи – никель и кадмий являются токсичными и очень вредными для человеческого организма элементами.
Ремонт никель-кадмиевого аккумулятора шуруповерта можно произвести своими руками.
Никель-металлогидридные батареи
Ремонт аккумулятора шуруповерта с никель-металлогидридными элементами невозможен.
Преимущества:
- Большая ёмкость. Такие источники питания способны на 20% дольше проработать за один цикл, чем никель-кадмиевые аккумуляторы.
- Длительный эксплуатационный срок. При правильном обращении – не менее 300 циклов заряд/разряд.
- Не требуют полной разрядки.
Недостатки:
- Восстановление никель-металлогидридных источников питания невозможно, только замена.
- Высокая ценовая политика.
- Невосприимчивость к низкой температуре окружающей среды.
Никель-металлогидридный элемент, что может быть очень важным для некоторых пользователей, является экологически чистым. Но всё равно не следует забывать про правильную утилизацию отработавших источников питания.
Литий-ионные батареи
Замена аккумуляторов в шуруповёрте, если они литий-ионного типа, происходит в течение нескольких минут. Но ремонту такие источники питания, как и никель-металлогидридные АКБ, не поддаются.
Преимущества:
- Самое большее количество циклов заряд/разряд среди остальных аккумуляторных батарей.
- Высокая ёмкость.
- Меньший вес, соответственно, большее удобство при обращении с электроинструментом.
Недостатки:
- Высокая ценовая политика. Не всегда актуально покупать новую литий-ионную батарею – выгоднее приобрести электроинструмент в сборе.
- При неправильном хранении и без дозаряда быстро приходят в негодность.
Литий-ионные стали самыми популярными источниками питания для электрокаров.
1 Аккумуляторный шуруповерт – какие источники питания используются?
Стоимость батарей составляет около 70 % от цены нового инструмента, поэтому логично попытаться сделать ремонт аккумулятора шуруповерта. Прежде, чем приступить к операции, следует ознакомиться с особенностями источников напряжения, узнать, какой тип батарей применяется на вашем инструменте. Их строение абсолютно одинаковое и никак не зависит от страны производства и марки. Внутри пластиковой коробки находятся последовательно соединенные элементы стандартного размера. На каждом элементе присутствует указание типа и емкости в ампер-часах (A/h).
Элемент питания шуруповерта
Аккумуляторы комплектуются элементами следующих видов:
- литий-ионные (Li-Ion) – с напряжением элемента 3,6 В;
- никель-кадмиевые (Ni-Cd) – 1,25 В на каждом элементе;
- никель-металлгидридные (Ni-Mh) – 1,2 В.
Оценка литий-ионных источников питания по параметрам качества и срока службы ставит их вне конкуренции. Они практически не поддаются саморазряду, высокой емкости, их возможно многократно, в несколько раз больше, чем батареи других типов, заряжать. Вольтаж элемента – в три раза больший, чем у других видов, что позволяет комплектовать аккумуляторы меньшим количеством банок, уменьшая вес и габариты. У них отсутствует эффект памяти, что позволяет считать их идеальным устройством подобного рода.
Но идеала в природе не существует, и литий-ионные источники питания тоже имеют некоторые недостатки. Их невозможно использовать при минусовых температурах, о чем честно заявляют производители. Но практическое использование выявило еще один недостаток: когда заканчивается эксплуатационный ресурс такого аккумулятора (три года), литий разлагается, никакие способы сделать обратную реакцию не приносят результата. Цена таких батарей – в три раза выше, чем у других источников питания для шуруповерта.
Никель-кадмиевые аккумуляторы наиболее распространены по причине низкой стоимости. Они не боятся отрицательных температур, как литий-ионные источники напряжения. Если шуруповерт используется редко, такие элементы идеальны, ведь они могут долго храниться разряженными, сохраняя характеристики. Минусов у таких батарей достаточно много: они небольшой емкости, токсичны, поэтому их производство сосредоточено в слаборазвитых странах. Склонность к саморазряду, малая продолжительность жизни при интенсивной эксплуатации – также относятся к недостаткам этих батарей.
Никель-кадмиевые АКБ при окончании срока годности пересыхают. Знающие об этой особенности перезаливают их, но эту операцию выполнить непросто, поэтому немногие решаются на такое действие, предпочитая заменить отдельные банки аккумулятора. Если причиной выхода из строя является эффект памяти, который считается большим минусом никель-кадмиевых батарей, возможно восстановить их работоспособность перепрошивкой.
Никель-металлгидридные аккумуляторы экологически чистые, высококачественные, производятся ведущими мировыми фирмами. По сравнению с Ni-Cd обладают явными преимуществами:
- медленный саморазряд;
- эффект памяти небольшой;
- устойчивы к многочисленным циклам разряда-зарядки;
- сравнительно большой емкости.
Но при длительном хранении без работы теряется часть характеристик, не любят низких температур, к тому же, достаточно много стоят. И главный недостаток – не поддаются ремонту.
Проверка аккумулятора шуруповерта
Для определения реальных основных параметров аккумулятора проводится проверка.
элементы аккумулятора могут изменить свою емкость
Проверку аккумулятора шуруповерта осуществляют при полной зарядке. Полная проверка проходит в несколько этапов.
Инструменты для проверки
Проверку электрического накопителя можно произвести при помощи:
- вольтметра постоянного напряжения на 15 В;
- амперметра и вольтметра постоянного тока;
- тестера;
- мультиметра.
Из инструментов следует обзавестись:
- плоскогубцами;
- отверткой;
- ножом;
- паяльником.
Первый этап проверки
Показания снимаются периодически
Так, спустя полчаса после начала зарядки значение напряжения будет 13 В. Если измерить еще через полчаса, то напряжение будет равно 13.5 В. Через 2 часа после начала зарядки напряжение уже будет около 14 В. Это говорит о том, что достигнут максимум. У полностью заряженного аккумулятора напряжение имеет значение равное 17 В.
Оценить качество накопителя можно, измерив ток во время процесса зарядки. Если аккумулятор в хорошем состоянии, то для него характерен устойчивый рост тока в 1 час в течение процесса зарядки. Прохождение значения тока отметки в 1 А говорит о нормальном функционировании накопителя.
некоторые элементы в аккумуляторе являются нерабочими
По результатам первой проверки можно составить начальное впечатление о работоспособности аккумуляторных элементов. Это поможет установить необходимость в разборке аккумулятора.
Проверка под нагрузкой
Для ответа на вопрос в течение какого времени разрядится аккумулятор следует произвести проверку накопителя под нагрузкой. Нагрузку нужно выбирать исходя из мощности накопителя. Если она неизвестна, то считается что мощность нагрузки равна половине произведения силы тока, который отдается аккумулятора при работе, на напряжение накопителя. Как правило, это значение принимается равным 35–40 Вт. Таким образом, в качестве нагрузки можно применить автомобильную фару (35 Вт) или воспользоваться спот-лампой на 12 В с такой же мощностью.
в аккумуляторе имеется поврежденный элемент
Проверка элементов питания накопителя
Итак, пусть окажется, что с помощью предварительных проверок было установлено наличие неисправных элементов в накопителе. Тогда необходимо разобрать аккумулятор и извлечь последовательно соединенные элементы питания — «банки». Как уже говорилось выше, аккумулятор состоит из 10–12 таких элементов с напряжением в 1.2 В.
После осмотра следует провести измерение напряжения каждой из «банок». Напряжение одного элемента не должно быть меньше 1.2 В. При проведении измерений аккумуляторные элементы следует отключать от соединений со всякого рода датчиками. Прибор для измерения подключается к полюсам батареи. «Банки» с пониженным напряжением подлежат замене. Если при простом измерении не было выявлено несправных элементов, следует померить «банки» под нагрузкой.
Проверка по величине сопротивления
Способность к нормальному функционированию каждой батареи можно проверить, сравнив «банки» по внутреннему сопротивлению. Определяется величина путем деления рабочих параметров напряжение на силу тока и вычетом сопротивления нагрузки.
В качестве нагрузки следует взять резистор сопротивлением в 10 Ом
Для лучшего понимания приведем примерные расчеты. Допустим, в ходе измерения под нагрузкой получены данные для одной «банки»: рабочее напряжение — 1.19 В и рабочая сила тока — 112 мА. Перед тем как произвести вычисление не забываем перевести значение силы тока из мА в А — 0.112 А. Производим соответствующие действия (1.19/0.112) — 10 = 0.63 Ом. Напомним, что вычитаемое в нашем выражении это сопротивление нагрузки резистора (10 Ом).
Проверка остальных параметров
Каждый вид аккумулятора обладает определенной величиной саморазряда.
Так, в течение месяца хранения:
- никель-кадмиевый аккумулятор может разрядиться на 20%;
- никель-металлогидридные — 30 %;
- литий-ионный накопитель — до 8 %.
Проверка элементов электропитания на наличие «эффекта памяти» осуществляется путем полной зарядки аккумулятора и полной его разрядки. Производят несколько циклов заряд-разрядки (3 или 4). Разрядку аккумулятора можно осуществлять при помощи лампы в 12 В. В ходе действий производят измерения остаточного рабочего напряжения и напряжения холостого хода. После многократного повторения циклов «эффект памяти» исчезнет.
Способы восстановления АКБ
Полная или частичная замена
Если реанимировать батарею шуруповерта сразу не получилось – нужно полностью или частично менять элементы питания. Любой АКБ инструмента представляет собой последовательно подключенные секции. В случае поломки любой банки при таком соединении существенно падает заряд и мощность всей цепи. Параметры снижаются настолько, насколько хуже состояние неисправной секции.
При частичной замене находят вышедшие из строя элементы, и меняют их на аналогичные по мощности и времени заряда. При полной – заменяют все секции сразу. Второй вариант при этом выйдет дороже, но позволит существенно продлить срок эксплуатации аккумулятора.
Полная или частичная замена элементов питания.
Устранение «эффекта памяти»
Полностью восстановить аккумулятор шуруповерта с помощью устранения эффекта памяти не получится, но для частичной реанимации такой способ подойдет. Для начала батарею полностью заряжают при низких токах. Рекомендуется использовать стороннее зарядное устройство вместо штатного, чтобы выставить зарядный ток примерно в 0,2-0,3 А.
Далее выполняют последовательную разрядку батареи. Для этого подключают любое устройство, медленно потребляющее энергию. Можно использовать стандартную лампочку накаливания на 12 В с мощностью в 6 Вт. За счет такой «мягкой» разрядки пластины в секциях АКБ просядут медленно.
Разрядка АКБ с помощью лампы.
Для измерения напряжения также подключают мультиметр – он поможет понять, насколько разрядилась батарея. По итогу в секциях аккумулятора долго остаться примерно 30% емкости, что соответствует напряжению стандартного элемента питания в 5 В. Выполнять такой цикл перезарядки нужно 5-6 раз, после чего использовать батарею шуруповерта в штатном режиме.
Долив электролита
Долив рабочего раствора – эффективный способ восстановления АКБ, продлевающий срок эксплуатации на насколько месяцев. Для начала аккумулятор шуруповерта вставляют в штатное зарядное устройство и полностью заряжают. После этого корпус батареи разбирают и вынимают подключенные в цепи секции, сохраняя при этом соединение между ними
На этом этапе важно осмотреть каждую банку – если электролит выпарился, то на внешней стороне будут видны следы. Это не значит, что элемент питания неисправен – для полной уверенности нужно использовать мультиметр
После замера мощности все элементы питания разряжаются. Для этого подключают стандартную лампочку накаливания на 12 В до тех пор, пока она не потускнеет. Затем напряжение на всех банках снова измеряют мультиметром. Секции с показателем ниже 0,6 В – неисправны. В них необходимо долить дистиллят.
Долив электролита.
Процедуру проводят через небольшое отверстие у основания банок со стороны отрицательного контакта, просверленного тончайшим сверлом. Дистиллят набирают в шприц и постепенно заливают внутрь корпуса, давая при этом воздуху выходить между краями дырки. На одну секцию тратят не более 1 см2 емкости раствора. Восстановленные банки аккумулятора герметизируют при помощи силикона или эпоксидной смолы. Собранную батарею также 5-6 раз разряжают и заряжают перед использованием.
Описанные способы реанимации аккумулятора шуруповерта не всегда эффективны, так как рискованны и временны. Поэтому при первой возможности нужно заменить элемент питания на новый
Также стоит помнить, что при любых работах с АКБ важно соблюдение мер безопасности, так как электролит при контакте с кожей вызывает химический ожог
Ремонт аккумуляторных батарей шуруповертов
Ремонтные работы включают в себя восстановление источников питания или замену банок в аккумуляторе шуруповерта своими руками.
Перед разборкой и ремонтом аккумулятор полностью заряжается штатным зарядным устройством. Восстановление производится в следующей последовательности:
Разборка корпуса
Корпус батареи состоит из двух частей. Встречается соединение на шурупах – в таких случаях разбор не представляет труда. При клеевом соединении необходимо тщательно обстучать киянкой места склейки. По мере разрушения клеевого слоя необходимо прикладывать усилия для разъединения частей. Может помочь острый тонкий нож, который вводится в щель между частями.
Определение дефектных банок
Порядок действий для определения дефектных банок:
- элементы внимательно осматриваются;
- выявляются вздутые, со следами вытекшего электролита на корпусе и т. п., которые невозможно починить, для замены;
- тестером проверяется выходное напряжение на каждой банке. В никель-кадмиевых и никель-металлогидридных элементах должно быть 1,2 V, в литий-ионных – от 3, 6 до 4 V в зависимости от модели. Если аккумулятор эксплуатируется долго, показатели будут меньше, однако снижение не должно превышать 10-20%. Цель проверки – выявить аккумуляторы, имеющие заряд меньше половины от номинала.
Электрическая емкость снижается вследствие неравномерности заряда элементов штатной зарядкой. Устройство отключается, когда температура бочки, на которой установлен термодатчик, достигнет значения полного заряда. Часть элементов при этом могут быть недозаряжены. Это губительно для никель-кадмиевых батарей, так как из-за эффекта памяти после нескольких циклов с неполным зарядом их характеристики значительно ухудшаются.
Восстановление элементов
Алгоритм восстановления банок:
- разряженный элемент подключается с соблюдением полярности к универсальному зарядному устройству, например Imax B6. Прибор проводит зарядку-разрядку основных типов аккумуляторов токами разной силы в автоматическом режиме с постоянным контролем состояния батарей;
- проводится 2-3 цикла полный заряд/полный разряд током, соответствующим типу батареи. Обычно этого достаточно для получения высокого заряда батарейки. Процесс повторяется с другими разряженными элементами. Необходимо помнить, что для устранения эффекта памяти Ni-Cd аккумулятору необходимо 5-6 циклов глубокий разряд/максимальный заряд.
Существуют и другие способы восстановления работоспособности батарей:
- кратковременное воздействие токами, значительно превышающими силу токов зарядки. Утверждается, что таким способом можно быстро восстановить любую «убитую» батарею. Действительно, при импульсном воздействии тока в 10 и более раз превышающего силу тока зарядки Ni-Cd и Ni-MH батареи быстро достигают номинальной емкости. Однако эффект такого воздействия длится 2-3 цикла, затем батарея обычно восстановлению не подлежит.
- добавление внутрь корпуса элемента дистиллированной воды: в корпусе сверлится небольшое отверстие, через него внутрь вводится 1 куб. см. дистиллята, проводится полная зарядка элемента. Через несколько дней проверяется уровень заряда: если он низкий, внутрь вводится еще 1 куб. см. воды и батарея вновь заряжается.
При достижении нормальных показателей емкости и напряжения корпус герметизируется, и аккумулятор готов к работе. Этот способ более эффективен, чем способ зарядки высокими импульсными токами.
Сборка аккумулятора
После того, как ремонт АКБ шуруповерта завершен, батарею можно собирать:
- элементы вставляются в основание корпуса батареи без больших усилий – соединения пайкой не так надежны, как сварные и могут повредиться;
- провода, идущие на клеммы батареи, укладываются без сильных перегибов. Не допускается их соприкосновения друг с другом или с полюсами банок;
- при сборке литиевых батарей плату-контроллер изолируют от элементов прокладкой из картона, полиэтилена и т. п., чтобы избежать короткого замыкания в схеме;
- части корпуса соединяются друг с другом шурупами, если это предусмотрено конструкцией, или с помощью клея. Рекомендуется клей-герметик – соединение получается надежное и герметичное, в при необходимости быстроразъемное.
Разборка аккумулятора шуруповерта
Начнем ремонтировать аккумулятор шуруповерта. Извлекаем аккумуляторную батарею из ручки шуруповерта и откручиваем три самореза, которые расположены под наклейкой снизу.
После выкручивания саморезов, аккуратно отодвигаем зацепы защелок, как на фото. И снимаем нижнюю часть пластмассового корпуса аккумулятора.
Внутри видим литий-ионные банки китайской компании HighStar модели ISR18650-1300 Li-Ion. А это значит, что аккумуляторы еще ни разу не менялись. Потому что известно, что Интерскол закупается элементами питания у этой фирмы и вставляет их почти во все свои .
Ниже на фото представлены внутренности аккумулятора шуруповерта во всей красе с банками в количестве трех штук, которые произведены аж в 2011 году. Пять лет продержались эти при активной эксплуатации на стройке. Так что результат очень достойный. Обычно дохнут раньше, наверное в морозы их не эксплуатировали.
Чтобы заменить банки аккумулятора нужно еще больше разобрать его. Советую запомнить расположение контактов плюса, минуса и зарядки, чтобы не перепутать провода при обратной сборке.
Обратите внимание на плату контроля напряжения на элементах питания – особо часто на ней выходят из строя и. Обязательно нужно прозвонить подозрительные радиоэлементы на этой плате
Проверяем напряжение на выходе аккумулятора – получилось 4,4 вольта, а должно быть 3,7 х 3 = 11,1 вольт в норме и 10,8 вольт при минимальной зарядке . В общем, банки сдохли – менять их нужно однозначно.
