Балеринка по дереву. Справимся с любым диаметром!

Применение специальных сверл

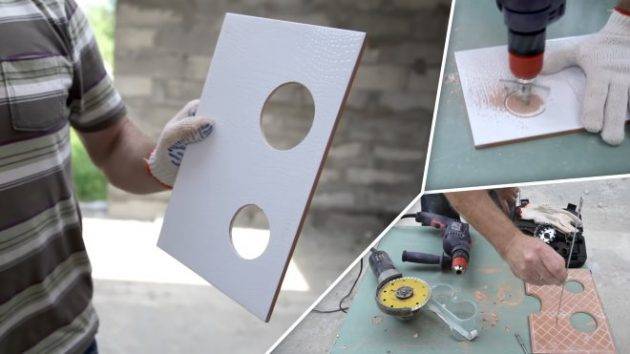

Специальные сверла для керамической плитки используются в тех случаях, когда требуется создать отверстие небольшого диаметра. В качестве такого инструмента, если он требуется для выполнения в кафеле всего нескольких отверстий, можно использовать обычное сверло по дереву, заточив его поострее, но лучше для этих целей подойдет сверло для работ по металлу, оснащенное победитовыми напайками. Ресурсов последнего, если обеспечить его качественное охлаждение, хватит на выполнение большего количества отверстий.

Из недорогих сверл по керамике, при помощи которых удобно создавать отверстия под дюбельный крепеж, следует выделить инструменты копьевидного типа. При помощи одного такого сверла, диаметр которого может составлять до 12 мм, можно создавать до пяти отверстий в кафеле. Используя этот инструмент, следует иметь в виду, что сверлить плитку с его помощью можно только на небольших оборотах дрели.

Разновидности копьевидных сверл по кафелю и керамике

Сверлить кафельную плитку под размещение дюбельного крепежа можно также при помощи сверл, оснащенных твердосплавными пластинами, и зубчатых фрез. От обычных сверл твердосплавного типа последние отличаются тем, что их режущие пластины имеют одностороннюю и более острую заточку.Недостатками использования таких инструментов является то, что получить с их помощью качественный результат достаточно сложно, а перед сверлением центр будущего отверстия следует обязательно накернить.

Более удобным в использовании является перьевой инструмент для сверления кафеля. Преимущества такого сверла заключаются в том, что перед его применением не требуется выполнять предварительное кернение кафеля, а нацелиться им в центр будущего отверстия значительно проще. При помощи сверл для работ по кафельной плитке, режущая часть которых выполнена в форме пера, можно выполнять отверстия, диаметр которых доходит до 30 мм.

Самыми дорогими, но и отличающимися наибольшим ресурсом работы являются копьевидные сверла, на режущую часть которых нанесено алмазное напыление. Такие дорогие и надежные сверла целесообразно приобретать в том случае, когда с их помощью предстоит выполнить большой объем работ.

Сверла по кафелю трубчатые с алмазным напылением

Специалисты советуют придерживаться следующих рекомендаций при сверлении в кафеле отверстий, предназначенных для размещения дюбельного крепежа.

• После того как плитка, уже закрепленная на бетонной стене, будет просверлена на всю свою толщину, плиточное сверло следует заменить на инструмент для работ по бетону. При этом дрель или перфоратор можно поставить в ударный режим работы. Такой подход позволяет значительно продлить срок службы сверла, предназначенного для работ только по кафельной плитке.
• Чтобы плитку, закрепленную на бетонном основании, случайно не повредить при забивании дюбеля, отверстие в ней должно быть большего диаметра, чем в бетоне.
• Для того чтобы просверлить отверстие в шве между двумя плитками и при этом не повредить их, следует выбирать инструмент, диаметр которого меньше ширины такого шва.
• Забивая дюбель, надо действовать очень аккуратно, чтобы случайно не повредить поверхность кафеля.

Конструкция и принцип работы сверла-балеринки

Конструкция инструмента проста и надежна. Она включает в себя:

• Кронштейн.
  На нем закрепляется центрирующее сверло, поперечная перекладина, концевик для фиксации в дрели или коловороте.
• Центрирующее спиральное сверло.
  Отмечает центр круга для вырезания, обеспечивает опору для режущих элементов.
• Поперечная перекладина.
  Опора для подвижных режущих элементов. Она проградуирована для установки диаметра выемки.
• Раздвижные резцы.
  Перемещая их по делениям на штанге, задают требуемый размер отверстия.

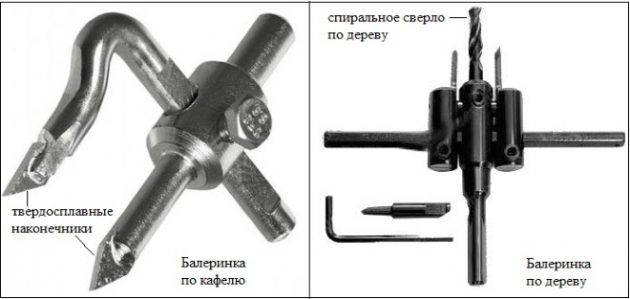

Устройство балеринки по дереву и по кафелю

Резцы крепятся на поперечной штанге шестигранными винтами. В некоторых моделях сверла балеринки используются зажимы под крестовую отвертку, но они уступают по удобству и надежности фиксации. Перед началом работы резцы устанавливаются в нужном положении, на равном расстоянии от центра, используя разметку на штанге или измерения штангенциркулем. После установки резцы надежно фиксируются в строго вертикальной позиции.

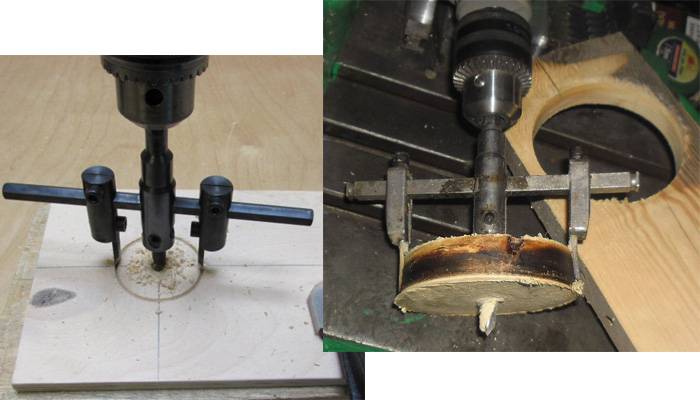

Для начала работы центрирующее сверло выполняет засверливание в центре будущего проема, фиксируя инструмент. Режущие элементы устанавливаются под нужный размер. Они раздвигаются по направляющей штанге и надежно закрепляются. При помощи дрели или коловорота балеринку начинают вращать, и двигающиеся по окружности резцы прорезают углубление по контуру будущей выемки. Скорость высверливания зависит от обрабатываемого материала и скорости вращения.

Использование сверла балеринки

Что может «балеринка»

Продолжаем знакомится с различным инструментом, сегодня разберем круговое регулируемое сверло, в простонародье его зовут «балеринка», видимо по аналогии с внешним видом сверла во время его работы с крутящейся балериной. Основное назначение этого инструмента — высверливание отверстий больших диаметров в кафельной плитке.

Сразу же дам вам ссылку на другую мою статью про алмазные коронки- вот она, с помощью которых вы также сможете сделать отверстия большого диаметра.

Как видим, плитку много чем можно сверлить, кто-то предпочитает работать балеринкой, а кто-то — коронками. Продолжаем.

С его помощью можно сверлить «дырки» в плитке диаметром 30-90 мм. Как видим, максимальный размер очень велик, сложно будет найти такую коронку (а уж сколько она будет стоить — промолчу), поэтому, когда нужно сделать отверстие больше 60 мм(как правило коронки поштучно продаются до этого диаметра), приходится использовать «балеринку».

Она состоит из центровочного сверла и параллельно ему закрепленного второго передвигающегося по направляющей режущего элемента. Режущая часть и центровка оснащены напайками из твердого сплава, которые собственно и режут кафель. Основная режущая пластина перемещается по направляющей, минимальный диаметр 30 мм, максимальный 90 мм. Крепление движущейся режущей части производится с помощью болта.

Из этого можно сделать вывод, что при желании вы сможете просверлить отверстие любого диаметра в диапазоне 30-90 мм. Согласись, вряд ли вы сможете найти алмазную коронку диаметром, к примеру, 53 мм. А вот такое круговое сверло без проблем справится с задачей. Поэтому они и пользуются спросом у отделочников, занимающихся облицовкой. Его можно смело назвать универсальным — любой диаметр в пределах допуска без проблем.

По отзывам покупателей, данные сверла неплохо зарекомендовали себя при работе с плиткой. Конечно, рез получается не такой гладкий и ровный, как при работе коронкой, однако если чистота реза не требуется (под розетку в плитке, например), то вариант покупки этого сверла будет оптимальным.

Как правильно работать?.

Работа производится с помощью дрели, если она ударная, то режим удара необходимо выключить.

Сверлим на малых оборотах, очень важно, чтобы твердосплавные пластины не перегревались, тогда ваше сверло прослужит вам очень долго. Помню как-то соседи вызывали сантехника, так он достал такую балеринку, которая выглядела, как будто ей работали уже много лет

Я уж было подумал, что мастер ничего не сможет им сделать, однако на мое удивление отверстие в плитке было сделано быстро и очень качественно. Вот что значит грамотно пользоваться инструментом

Мастер сверлил осторожно, на медленных оборотах, не сильно нажимая на дрель. Плитка была просверлена как по маслу

Цена на нее в районе 230 рублей, если посмотреть, сколько стоят алмазные коронки, то уж лучше купить её, получится дешевле. При правильном использовании оно окупится многократно. Конечно, если отверстия должны быть аккуратными и ровными, тогда все-таки приоритет отдается коронкам.

— Если вам нужны отверстия, края которых потом все равно будут прятаться — то берите балеринку. — Если «дырки» будут чистовые (края прятать не будете) — то тогда уже коронки.

Ну и конечно же видео о том, как пользоваться этой самой «балеринкой».

Как видим, все просто и понятно. Держись, кафель теперь ))

Еще на заметку: Не знаете, чем взять железобетон? Конечно же Дистаром Турбо Экстра.

Устройство сверла «Балеринка»

Конструктивно сверло круговое имеет 3 основные части:

• сверло центрирующее;
• кронштейн определенной длины со шкалой;
• резец/резцы с зажимным устройством (от 1 до 3).

У некоторых моделей все эти части заключены в защитный кожух, не допускающий попадания осколков при разрушении рабочей части. Принцип работы инструмента: с помощью сверла центрирующего с диаметром хвостовика 9 мм осуществляют на материале засверливание в центре будущей окружности, а затем, смещая резец или резцы на необходимую величину по кронштейну, где на шкале указаны единицы измерения в см, осуществляют прорезку по окружности. Для фиксации режущих частей используют ключ, прилагаемый к изделию, или болт. Сверло центрирующее зажимается в патрон сверлильного инструмента, и таким образом в процессе работы обеспечивается опора для режущих резцов и точность прорезаемого отверстия. Балеринка по металлу и кафелю устроена точно так, особенность – материал, из которого сделано изделие. Изготавливают изделие из углеродистых и высоколегированных сталей, особенно резцы, которые должны обладать высокой режущей способностью и обладать способностью к переточке. Режущие части многие производители выполняют из твердосплавных сплавов методом наплавки с антикоррозионным покрытием.

Особенности работы с инструментом

Принцип работы с круговым сверлом прост. Центрирующим сверлом засверливают отверстие, а дальше в работу включаются резцы. Они постепенно проделывают узкую канавку, постепенно прорезая материал по кругу на всю глубину.

 Материалы, используемые в работе с балеринкой разнообразные: дерево, ДВП, ДСП, МДФ, гипсокартон, пластик. Общий один момент — толщина детали должна быть не более 15-20 миллиметров. Этот параметр ограничен длиной резцов. Обычно производитель указывает максимальную глубину сверления на упаковке. При попытке сверлить материал большей толщины могут возникнуть проблемы с рваными краями.

Для применения инструмента с одним резцом характерно биение. Это вызвано отсутствием балансировки относительно продольной оси сверления. Особенно биение будет ощущаться при резке отверстий большого диаметра. Вырезать отверстия с помощью дрели следует на малых или средних оборотах. При работе на сверлильном станке таких проблем не возникает.

Также неудобство при работе может доставить ламинированная или шпонированная поверхность. После прохождения декоративного слоя сверление проходит без проблем.

Особенностью кругового сверла можно считать возможность регулировки диаметра. Расстояние между резцами может быть выставлено по шкале на штанге или более точно с помощью штангенциркуля. Это удобно если нужно сделать отверстие без зазоров под трубу или круглую деталь.

Разнос резцов относительно центра регулируется по отдельности. Необходимо как можно точнее выставлять режущие части. Это избавит от лишних усилий во время работы и продлит срок службы инструмента.

Технические возможности и разновидности сверла балеринки

Разлет резцов, определяющий диаметр сверления, зависит от модели балеринки по дереву. Производители предлагают инструменты со следующими диапазонами разлета (в мм):

• min 30, max 120;
• min 40, max 200;
• min 40, max 300;
• min 40, max

Надежные фирмы-производители инструмента используют для изготовления балеринки по дереву только высокопрочную сталь или сплавы. Это позволяет применять сверло для обработки как мягких, так и твердых материалов на основе древесины.

Сверло имеет ограничение по толщине детали – 15-20 мм. Попытка просверлить большую толщину приведет к некачественной обработке краев углубления. Ограничения связаны с длиной резцов. Максимально допустимая глубина сверления указывается на фирменной упаковке инструмента.

Возможность устойчивой фиксации инструмента позволяет применять сверло-балеринку в ограниченном пространстве – например, внутри собранной мебели, а также на изогнутой поверхности. Особого внимания требует сверление поверхностей с декоративным покрытием – ламинированных или отделанных шпоном.

Возможности применения сверла по дереву расширяются за счет модификаций с одним, двумя и тремя резцами:

• Однорезцовое.
  Резец фиксируется винтом на специальном кронштейне. Несимметричность конструкции вызывает сильное биение инструмента.
• Двухрезцовое.
  Классическая модель.
• Трехрезцовое.
  Резцы укреплены на круглом диске, перемещаются по специальным прорезям. Нанесена шкала. Работа резцов синхронизирована.

Применение режущих кромок разной формы также расширяет виды обработки – снятие закругленной или прямой фаски и т. п.

Конструкция и принцип работы сверла-балеринки

Конструкция инструмента проста и надежна. Она включает в себя:

• Кронштейн. На нем закрепляется центрирующее сверло, поперечная перекладина, концевик для фиксации в дрели или коловороте.
• Центрирующее спиральное сверло. Отмечает центр круга для вырезания, обеспечивает опору для режущих элементов.
• Поперечная перекладина. Опора для подвижных режущих элементов. Она проградуирована для установки диаметра выемки.
• Раздвижные резцы. Перемещая их по делениям на штанге, задают требуемый размер отверстия.

Устройство балеринки по дереву и по кафелю

Резцы крепятся на поперечной штанге шестигранными винтами. В некоторых моделях сверла балеринки используются зажимы под крестовую отвертку, но они уступают по удобству и надежности фиксации. Перед началом работы резцы устанавливаются в нужном положении, на равном расстоянии от центра, используя разметку на штанге или измерения штангенциркулем. После установки резцы надежно фиксируются в строго вертикальной позиции.

Для начала работы центрирующее сверло выполняет засверливание в центре будущего проема, фиксируя инструмент. Режущие элементы устанавливаются под нужный размер. Они раздвигаются по направляющей штанге и надежно закрепляются. При помощи дрели или коловорота балеринку начинают вращать, и двигающиеся по окружности резцы прорезают углубление по контуру будущей выемки. Скорость высверливания зависит от обрабатываемого материала и скорости вращения.

Использование сверла балеринки

Что такое коронка по дереву?

Насадка с напылением для обработки фанеры, ДСП, пластика, металла – известное приспособление, называющееся коронка для сверления дерева и других материалов. Выглядит она как чаша с зубцами, расположенными по краю обода. Надевается на специальный патрон для дрели и вращается благодаря электроинструменту. Глубина отверстия может быть разной, от нескольких миллиметров до нескольких сантиметров. От диаметра фрезы зависит количество зубьев на ней: чем крупнее коронка по дереву, тем большее число зубчиков на ней расположено. Типовой набор кольцевой насадки комплектуется элементами:

• головкой с режущими зубьями;
• хвостовиком;
• центральным сверлом.

Для чего нужна коронка по дереву?

Кольцевая насадка на дрель, с помощью которой легко можно просверлить отверстие любого диаметра, широко применяется в ремонтных работах. Хорошо заточенная профессиональная коронка по дереву для подрозетников позволяет получить аккуратные выемки в стенах, гипсокартоне, деревянных сооружениях необходимого размера. Чистый рез с ровной внутренней поверхностью без сколов и заусенец можно сделать с помощью такой насадки. Центровать поверхность перед сверлением нет необходимости, выпиливание происходит быстро и тихо.

Можно ли коронкой по дереву сверлить металл?

Корончатое сверло прекрасно справляется со своей основной задачей – сверлением отверстий. Специалисты подтверждают, что с его помощью возможно обрабатывать не только древесину. Коронка для отверстий в дереве, выполненная из особенных марок стали с напылением, способна обработать более прочные материалы. С ее помощью легко и просто получить отверстие в цветных металлах любой твердости. Планируя работу со сложными материалами, следует выбирать сверло с маркировками HCS, такая коронка по твердому дереву и металлу легко справится с любой задачей.

Как заточить коронку по дереву?

При активном использовании сверла могут стачиваться и нуждаться в заточке. Вернуть остроту самостоятельно коронке на дрель по дереву можно, но это потребует определенных навыков. Сохранение угла заточки – важный момент, без которого качественно восстановить работоспособность сверла не получится. Корончатые сверла по дереву изготавливаются из мягких металлов, и их можно восстановить с помощью ручных приспособлений и инструментов, для этого применяются:

1. Болгарка со специальным шлифовальным диском.
2. Ручная дрель с диском из наждачной бумаги.
3. Точильный или наждачный станок.

Похожие материалы:

Как выбрать коронку по дереву?

Коронки, предназначенные для работ с деревом, легко отличить от других. Их окрашивают в черный цвет и выпускают из металлических сплавов. Набор коронок по дереву имеет вид приспособления, состоящего из нескольких режущих полотен, которые можно заменять. В отличие от фиксированной фрезы, с таким инструментом не всегда получается качественный спил. Чем тверже поверхность, которую необходимо просверлить, тем меньше должны быть обороты дрели. Коронка наборная по дереву отличается производительностью, которая зависит от нескольких параметров:

• материала изготовления фрезы;
• формы заточки зубьев;
• количества зубьев.

Размеры коронок по дереву

Стандартный размер подрозетника равняется 6,8 см. В любом наборе кольцевых фрез имеется подходящая насадка. Кроме нее многие мастера используют коронки по дереву большого диаметра для сверления разнообразных технологических и декоративных отверстий. От величины самого приспособления зависит размер хвостовика, для отверстий менее 65 мм в диаметре рекомендуется использовать хвостовик около 19 мм, для крупных выемок – от 3-х см. Самыми востребованными считаются коронки следующих размеров:

• 20 мм;
• 65 мм;
• 100 мм;
• 110 мм;
• 120 мм;
• 127 мм;
• 130 мм;
• 150 мм.

Коронка по дереву своими руками

Любой мастер может столкнуться с ситуацией, когда подходящего по диаметру сверла нет под руками. Для работ, не требующих высокой точности и аккуратности, коронку по дереву под розетку можно сделать самостоятельно за пару часов. Список материалов минимален: металлическая труба необходимого диаметра, «кулак» от дверной петли, сверло, винт, стальная пластина прямоугольной формы.

1. В «кулаке» с помощью тисков необходимо просверлить отверстие, соответствующее диаметру сверла.
2. Сбоку в «кулаке» на расстоянии не менее 1 см от края следует сделать еще одно отверстие с резьбой, предназначенное для фиксирующего винта.
3. По краю трубы с помощью болгарки необходимо сделать запилы, имитирующие зубья.
4. С обратной стороны трубы приварить пластину, в центре которой сделать отверстие для сверла.
5. Для сбора конструкции в «кулак» вставляется сверло и фиксируется винтом. Нижняя часть сверла помещается в коронку, а верхняя – в патрон инструмента (дрели или шуруповерта).

Сообщества › Кулибин Club › Блог › Балеринка по металлу — новый резец с твердосплавом. А стоит ли?

Недавно сделал «балеринку» по металлу из найденных в гараже железок – старого сломанного токарного резца, сломанного сверла на 6 мм, керна из гнутого клапана и болванки диаметром 26 мм. Выкладывал отчёт в сообществе «сделай сам» — вот ссылка.

Тут два пути решения: первый – понизить обороты сверлильного станка и избежать перегрева резца, второй – улучшить износоустойчивость резца.

Первый путь требует покупки частотника – обороты и так выставлены на минимум.Но пока лишних денег на частотник нет, и я выбрал второй путь – решил сделать новый резец с твердосплавной напайкой. Ну и потом сравнить оба резца…

Для державки нового резца я нашёл старый гнутый клапан от моего С8 (их ещё осталось 7 штук))) и отломанную твердосплавную пластину от отрезного резца. Пластинки можно и купить – рублей 50 за шт., но у меня была )).

Паять решил с помощью электролизного газосварочного аппарата «Лига» — пару лет назад мне его презентовал хороший друг. И он стоял без дела, а тут вроде и к месту.

Поизучал вопрос по напайке пластин – больше всего понравился «рецепт» от Дядьки Максима (он есть на чипмейкере и в ютубе – прикольный чел)).

Для пайки он использует смесь буры (в качестве флюса) и латунных опилок. Сказано – сделано. Из какой-то старой сантехнической деталюшки наточил опилок, перемешал с бурой и начал паять.

Перед пайкой поверхность «протёр» напильником – поверхность после болгарки не подходит для пайки (так сказал Дядька Максим)).

Греем, сыпем получившийся порошок, опять греерем и вуаля.

Даём остыть и точим. Получился вот такой первый вариант (камера фокусируется только на фоне рук, сорри):

Пробовал сверлить, но скорость резания намного меньше, чем у резца из сверла.

Попробовал ещё несколько разных способов заточки. Вот самый прогрессивный:

Но и он меня разочаровал. Лучше предыдущих, но всё равно сверлит медленно и печально… Что странно, профиль заточки идентичен, ширина кромки даже меньше, и он реально острый.

В общем, во время очередной попытки я психанул и придавил резец посильнее. Сами понимаете, что получилось )). Он вгрызся в металл, станок заклинило, резец погнуло…

Резец я выпрямил. Самое интересное, что моя напайка всё это выдержала – припаялась хорошо. И она не затупилась

Но резала-то она неважно…

В общем, вопрос: кто знает, почему резец из сверла, из быстрорежущей стали (про название не говорить)) режет реально быстрее твердосплава и что с этим делать? Как заставить твердосплав хорошо резать?

Вот небольшое видео с демонстрацией заточки и работы резца из сверла, снятое «одним кадром», а также изготовление и испытания нового резца с твердосплавной напайкой:

В общем, если кто знает секрет — делимся, не стесняемся ))

Назначение и особенности применения

Основным и единственным назначением этого специнструмента является вырезание аккуратных круглых отверстий диаметром до 300 мм. Материалы, подвергаемые обработке, разные – это дерево, фанера, ДСП, МДФ, ДВП, пластиковые панели, гипсокартон. Существует похожий инструмент для прорезания отверстий в керамической плитке и похожих твёрдых материалах. Общим у всех них является одно – толщина плиты не должна быть слишком большой. В сопроводительных документах, с которыми продаётся сверло балеринка по дереву, чаще всего указана предельная толщина материала около 15 мм.

Особенностью применения балеринок с одним резцом специалисты отмечают довольно высокие биения из-за несимметричности конструкции и заметного рычага, противодействующего вращению. Поэтому подобные устройства используются, как правило, в стационарных сверлильных станках. Это не только снижает опасность срыва заготовки, но позволяет сберечь руки работника.

Есть, однако, немало мест, где приходится работать при помощи ручных дрелей, шуруповёртов или перфоратора. В этом случае применяется двухрезцовая система, поскольку два резца в значительной степени компенсируют друг друга

Но и в таких случаях требуется осторожность, внимание и аккуратность. Нужно также давать «отдых» инструменту, поскольку сверление отверстий около 150–200 мм. создают на него значительную нагрузку

Перерывы дают возможность остыть резцу (или резцам). Вообще, это не то устройство, которое терпит спешку и невнимательность. Наличие на материале ламинированного покрытия или шпона также не упрощает выполнение задачи – требуется особая аккуратность, использование выходной подкладки. Работа на слишком высоких оборотах не рекомендуется, как правило, достаточно 1000–1400 об/мин

создают на него значительную нагрузку. Перерывы дают возможность остыть резцу (или резцам). Вообще, это не то устройство, которое терпит спешку и невнимательность. Наличие на материале ламинированного покрытия или шпона также не упрощает выполнение задачи – требуется особая аккуратность, использование выходной подкладки. Работа на слишком высоких оборотах не рекомендуется, как правило, достаточно 1000–1400 об/мин.
