Самостоятельное изготовление бадьи
При желании подобные емкости для подачи смесей можно сделать своими руками. Наиболее простыми в изготовлении являются бадьи для бетона в форме рюмки. Для производства понадобится только прокат достаточной толщины и качества, направляющие, сварочный аппарат и любой отрезной инструмент.
Подготовка чертежа
При самостоятельном изготовлении и домашнем использовании объем емкости лучше выбирать небольшой, около 0,5 м3. Именно поэтому нет необходимости выполнять верхнюю цилиндрическую часть корпуса, увеличивающую скорость загрузки бадьи.
Усеченный конус фактически при раскрытии фигуры представляет собой правильную призму, в основании которой лежат верхний и нижний диаметры. Рассчитав параметры конуса по заданному объему, можно получить характеристики призмы. Полученную деталь необходимо перенести на металлический прокат.
Резка заготовки и сварка конструкции
Изготавливая бадью своими руками, нужно помнить, что металл для емкости должен выдерживать агрессивное воздействие среды строительной смеси и постоянное увлажнение. Поэтому следует выбирать прокат из нержавеющей стали.
После переноса чертежа на материал, полученная заготовка вырезается и сваривается. С резкой металла может справиться обычная болгарка, а сварку лучше всего вести высокотемпературную или выбрать прокат, хорошо поддающийся обычной сварке.
Изготовление каркаса
Полученную емкость необходимо посадить в каркас, который усилит всю конструкцию. Для его создания можно использовать арматуру с диаметром прута 10 или 12 мм. Варится куб с основаниями в виде квадратов, сторона которых равна верхнему диаметру емкости. Длина направляющих соответствует высоте бадьи. В нижней плоскости куба выполняется квадрат, стороны которого равны нижнему диаметру конуса.
Для усиления емкости от углов верхнего основания к углам нижнего малого квадрата привариваются направляющие, на которые будет опираться конус. После изготовления всех элементов, емкость приваривается к каркасу, а также дополнительно выполняются петли для работы с краном.
Все строительные площадки не могут обойтись без бетонного раствора. Даже деревянные строения при создании фундамента требуют применения искусственного камня, чтобы обеспечить надежность и долговечность всего сооружения.
Помимо транспортировки нужного количества бетонной смеси, необходима разгрузка и подача ее к месту использования. Для этих целей применяется бадья для бетона. Статья знакомит с видами конструкций, их особенностями и способами изготовления.
Подготовка к изготовлению бадьи
При желании самостоятельно изготовить емкость для подачи бетона, стоит предпочтение отдавать приспособлению в форме рюмки. Цена такого изделия меньше, чем аналогичного, но имеющего форму туфельки.
В этом случае требуется приобрести:
- Прокат нужной толщины и качества;
- Для монтажа конструкции – специальные направляющие;
- Аппарат для сварки;
- Отрезной инструмент любого типа.
Совет: Для самостоятельного изготовления и домашнего использования, объем емкости стоит выбирать небольших размеров, примерно — 0,5 м³. В этом случае нет необходимости изготавливать дополнительно цилиндрическую верхнюю часть корпуса, что увеличит скорость загрузки приспособления.
Усеченный конус — это правильная призма, в основаниях которой диаметры разных размеров.
Инструкция получения заготовки:
По требуемому объему рассчитать параметры конуса:
Определив оптимальные размеры радиусов изделия, подсчитывается его высота.
- По полученным размерам подготавливается шаблон детали;
- Шаблон переносится на металлический лист.
Изготовление емкости
При самостоятельном изготовлении бадьи, следует помнить, что материал для емкости постоянно подвергается агрессивному воздействию строительной смеси и увлажнению. Поэтому выбирать прокат желательно из нержавеющей стали или учитывать толщину металла. При этом марка стали должна быть низкоуглеродистая, хорошо подвергаемая сварке.
После переноса шаблона для заготовки конуса на металлический прокат, деталь вырезается с помощью болгарки, вальцуется и сваривается.
Изготовление каркаса
Чтобы конструкция имела высокую прочность и надежность, полученную емкость нужно посадить в каркас:
- Для его изготовления можно применять арматуру диаметром 10 мм или 12 мм, профильные или гнутые уголки и швеллера.
- Собирается куб, у которого основания имеют вид квадратов, сторона которых соответствует верхнему диаметру изготовленной емкости.
- Длина конструкции равна высоте бадьи. Дополнительно, в нижней плоскости каркаса изготавливается квадрат, со сторонами равными нижнему диаметру конуса.
- При установке конуса используются элементы, удерживающие его в нужном положении и обеспечивающие жесткость всей конструкции.
- К каркасу привариваются петли для перемещения изделия краном.
Как изготавливается бадья для заливки бетона туфелька, все желающие могут узнать, просмотрев видео в этой статье.
Часто при возведении зданий или других сооружений, на строительную площадку нужно доставить бетонный раствор, а затем вылить его в специальную емкость. Для этого используется бадья для подачи бетона.
Это поможет упростить процесс строительных работ. Особенно это актуально при бетонировании многоэтажных зданий, когда смесь требуется поднять на большую высоту или в труднодоступные места.
Строительная бадья для бетонных смесей ‘Туфелька’.
Устройство для перемещения сыпучих грузов — это кюбель. У нас вошло в обращение старое слово бадья, которое действительно больше подходит к обозначению описываемой конструкции.
Переносный бункер-бадья для растворной бетонной смеси.
Строительными организациями используются не один тип бадьи, которые отличаются между собой конструкцией и внутренним объёмом.
Описание с фрагментами личных чертежей бадьи для бетонной смеси ‘Туфелька’ предлагается в следующем описании.
Изготовление бадьи(кюбеля) основывалось на документах ГОСТа 21807-76 с соблюдением указанных параметров и рекомендаций.
Бадья для бетонной смеси типа ‘Туфелька’ пока что самая удобная в пользовании. Её загрузочное отверстие выполнено под размер для загрузки непосредственно с бетонного миксера или бетономешалки. Загрузка бетонного раствора производится, когда бадья находится в горизонтальном положении. Затвор в это время находится в закрытом состоянии. После загрузки бадья с раствором подаётся подъёмным краном или тельфером к месту технологического процесса, где рабочие используют бетонную растворную смесь дозировано или всю сразу.
Описание конструкции переносного бункера ‘Туфелька’ для бетонной смеси.
Бадья ‘Туфелька’ изготавливается объёмом от 0,5м 3 до 8м 3 . Самостоятельно можно изготовить бадью под любой необходимый объём.
Вот пример нашей бадьи для бетонного раствора.
Корпус бункера изготовлен из горячекатанного листового металла толщиной 6mm из стали марки ВСт3пс по ГОСТу 380. При изготовлении бадьи бо́льшего объёма толщину стенок необходимо увеличивать. Весь периметр корпуса усилен металлическим уголком 45х45х5(ВСтп3с Гост — 380), выполняющего роль рёбер жёсткости, а в нижней части конструкции бадьи рама из уголка выполняет роль крепёжной площадки под затворную заслонку. На одной из стенок корпуса бадьи расположена площадка под низковольтный электровибратор.
Заслонка затвора бадьи поворотная, сегментного типа, легко дозирует поступление бетонной смеси и надёжно удерживает бетонный раствор в бункере бадьи от самопроизвольного опорожнения. При движении заслонки не происходит её заклинивание от попадания в механизм единичных составляющих бетонного наполнителя(щебень, гравий, шлак,керамзит), так как заслонка во время закрывания скользит по направляющим шеи затвора и выталкивает наружу излишки раствора и всё попавшее в зазор между затворной заслонкой и краем шеи затвора.
Фиксатор рычага затвора на чертежах не указан. Он может быть любого типа.
Рычаг чем длиннее, тем легче, но тем и менее удобен. Короткий рычаг удобнее, но ним тяжело управлять затворным механизмом. Управление необходимо сделать таким, что бы усилие направленное на рычаг при закрытии затвора бадьи не превышало 6кгс(60Н).
Все конструктивные части бадьи, кроме бункера, сделаны съёмными и в любой необходимый момент их можно заменить или отремонтировать. Конечно, Ваша бадья ‘Туфелька’ может быть собрана на сварном соединении, но сразу предупрежу, что на стройке иногда инвентарь ломается. Упадёт бадья с некой высоты. Деформируется. А если она с раствором будет? Вот тут разборные соединения как раз к месту будут. Заме́ните или отремонтируете лишь повреждённую часть. Всё затрат меньше будет.
Как и другой строительный инвентарь бадью после эксплуатации необходимо очищать от раствора и обязательно мыть затвор и его механизм. Осмотреть внешне на предмет наличия трещин, надрывов и состояние подъёмных петель.
Напоминаю, чертежи любительские и сделаны для личного архива, но по просьбе, обращённой ко мне не один раз, делюсь со всеми его фрагментами.
Устройство и принцип действия бадьи
В составе конструкции:
- Поз. 1 – резервуар в виде конуса;
- Поз. 2 – шибер;
- Поз. 3 – рукоятка управления;
- Поз. 4 и 5 – элементы для фиксации желоба;
- Поз. 6 – желоб для подачи раствора;
- Поз. 7 – воронка;
- Поз. 8 – петля для транспортировки;
- Поз. 9 – козырек.
Чаще всего емкость выполнена в форме усеченного конуса, который соединен с цилиндрической обечайкой. Шибер служит для регулировки подачи смеси, посредством рукоятки с рычажным механизмом.
При транспортировке оборудования, желоб фиксируется фиксатором, поз. 4, а при разливе смеси через желоб фиксатором, поз. 5. Через желоб поз. 6 обеспечивается направление потока раствора. Воронка поз. 7 с фланцем предотвращает разбрызгивание состава при смешивании и при выгрузке смеси.
Совет: Для выгрузки строительной смеси в труднодоступное место, на фланец следует надеть прорезиненный рукав.
Представленная на фото емкость отличается конструкцией корпуса, который условно состоит из трех частей:
- Приемника прямоугольной формы для бетонной или растворной смеси;
- Бункера, имеющего вид усеченной пирамиды;
- Двухсекционного затвора, с помощью которого регулируется угол и интенсивность подачи бетонного раствора.
Приемник для бетона и бункер туфельки обычно изготавливаются из металлического проката. Для усиления корпуса приспособления, дополнительно сооружается продольный каркас из швеллеров, что препятствует деформации бадьи при полной ее загрузке.
Петли для транспортировки или разгрузки емкости с помощью подъемной техники крепятся на усиливающих конструкцию швеллерах. На усиливающей раме дополнительно крепятся специальные элементы, которые обеспечивают наклон емкости под требуемым углом при разгрузке раствора или бетонировании участка.
Туфелька имеет специальный затвор, у которого обе створки со своими рукоятками для управления. Такая конструкция позволяет выполнять регулировку подачи смеси. Специальные предохранительные кольца на рукоятках обеспечивают защиту бадьи от случайного открытия затвора.
Совет: Из-за особенностей конструкции смесь может быть не разгружена полностью, без дополнительного воздействия. Поэтому изделие в форме туфельки следует снабжать навесным вибратором.
При транспортировке оборудования грузоподъемный механизм крепится к бадье за транспортировочные петли. Для транспортировки сухих смесей и жестких бетонов, используется механическая вибрационная бадья. Емкость в этом случае снабжается электродвигателем, установленным на конусном резервуаре.
Помимо этого, емкость может иметь технологическую площадку, предназначенную для оператора и доставки технологического инвентаря в зону бетонирования для подъема бункера с бетоном. Конусный бункер эксплуатируется лишь в вертикальном положении. А его объем может быть v=0,75; v=0,8 м. куб.
Бадьи для подачи бетона: виды и критерии выбора
Значительные объемы бетона или цементного раствора подаются в места их использования несколькими способами. Одним из самых распространенных способов подачи является перемещение бетона в специальных бадьях.
Виды бадей для бетона
На данный момент времени существует три вида бадей для подачи больших объемов бетона в места его непосредственного использования: «Туфелька», «Рюмка» и «Ящик растворный». Рассмотрим особенности каждого устройства подробнее.
Поворотное устройство для подачи бетона «Туфелька»
Бадья «Туфелька» представляет собой стальную емкость с изменяющейся геометрией, вмещающую в себя от 1 до 4 м3 раствора. Корпус емкости похож на усеченную пирамиду, напоминающую женскую туфельку. С одной стороны емкости имеется прямоугольный люк для загрузки бетона, а в районе вершины пирамиды расположен люк для выгрузки раствора закрытое специальным секторным затвором.
Основные конструктивные элементы:
- Корпус – сварная конструкция из листовой стали усиленная стальными швеллерами. Для возможности перемещения корпус «Туфельки» оснащен двумя шарнирными приварными проушинами. На верхней поверхности имеется площадка для установки вибратора. Вибратор используется при временном хранении бетона и для очистки емкости от остатков материала;
- Затвор – состоит из двух секций закрепленных шарнирно. Каждая секция имеет собственную рукоятку, фиксируемую в нерабочем положении специальным кольцом. В некоторых моделях «Туфельки» затвор открывается-закрывается штурвалом;
- Привод секций;
- Рама.
Загрузка «Туфельки» производится в горизонтальном положении, а перемещение и выгрузка в горизонтальном положении соответствующими грузоподъемными средствами, как правило, башенным краном.
Бадьи для подачи бетона конструкции «Рюмка»
«Рюмка» или «Колокольчик» является неповоротной вертикально стоящей конструкцией. Это бадья для бетона универсального назначения емкостью от 0,5 до 3 м3 материала.
Основные конструктивные элементы:
- Корпус. Представляет собой сварной стальной бункер, для бетона состоящий из цилиндрической и усеченной конической части, только усеченной конической части или цилиндрической и усеченной пирамидальной. При этом цилиндрическая часть является загрузочным люком, а усеченная часть конуса или пирамиды – выгрузочным люком. В верхней части корпус имеет приварной усиливающий кольцевой пояс из швеллера или двух швеллеров. По периметру пояса приварены 4 проушины для крепления строп грузоподъемного устройства;
- Подставка (опора). Имеет кольцевую форму с 4-мя стойками для приварки корпуса. Выполнена из швеллеров;
- Насадка лоток. Служит для подачи бетона в места использования или раздачи в промежуточные емкости.
Основное отличие «Рюмки» от «Туфельки» – одинаковое загрузочное, транспортное и рабочее положение (вертикальное).
«Ящик растворный»
Существует три вида конфигураций данного изделия: «Ящик-совок», «Ящик-лодочка» и «Ящик-корыто».
- «Ящик-совок» в зависимости от габаритов и толщины стального листа (2, 2,5 или 3 мм) имеет вместимость от 0,5 до 3 м3 материала. Представляет собой сварную прямоугольную, открытую вверху конструкцию, напоминающую детский совок. Боковые стенки «совка» усиливаются уголками, а верх имеет усиливающую отбортовку. По периметру отбортовки имеются 4 приварные проушины для перемещения. В нижней части тыльной стенки имеются 2 приварные проушины для опрокидывания емкости;
- «Ящик лодочка» в зависимости от габаритов и толщины стального листа имеет вместимость от 0,25 до 0,5 м3 материала. Конструктивно представляет собой сварное корыто из стального листа выполненное в виде усеченной пирамиды. По примеру верха корыта имеется отбортовка и 4 приварные проушины для строповки и перемещения;
- «Ящик-корыто» в общем случае имеет емкость 0,25-0,27 м3 материала. Имеет форму сварного корыта с четырьмя или двумя верхними приварными проушинами для перемещения.
Критерии выбора
Из описания следует, что самой простой, значит самой недорогой, но достаточно вместительной конструкцией являются все виды «Ящиков». В то же время самой удобной (с точки зрения транспортировки, загрузки-выгрузки и возможности перемещения сыпучих материалов) бадьей считается поворотная «Туфелька». «Рюмку» рекомендуется использовать в комплексе со средствами малой механизации: желобами, бетононасосами и подающими рукавами.
В общем случае есть смысл иметь на строительной площадке: «Туфельку», «Рюмку» и несколько «Ящиков» различной вместимости и конструкции, в зависимости от масштабности стройки и объема планируемых бетонных работ.
Конструкция
Бадья для бетона и раствора любого типа из цемента предполагает определенную конструкцию. Практически все емкости данного типа оснащены: шибером, загрузочным бункером, механическим затвором, лотком, фиксаторами (исключительно для моделей с поворотом), управляющими рукоятками, сварной опорной рамой (только для моделей с отсутствием поворота).
Также конструкция оснащается петлями для возможности транспортирования башенным/мостовым краном. Бадьи очень большого объема, создаваемые по индивидуальному чертежу, дополнительно могут предполагать наличие подвесных люлек для рабочих, которые управляют процессом загрузки бетонного раствора в опалубку.
Существует всего два варианта стандартной конструкции – это «калоша/туфелька» (с возможностью поворота и бункером в форме пирамиды или конуса) и «колокольчик/рюмка» (неповоротная модель с загрузкой вертикального типа). Оба варианта обладают определенными плюсами и минусами, о чем будет ниже. Пока же стоит рассмотреть обе конструкции.
Неповоротные модели от БН-0.5 до БН-3.0 могут быть реализованы как с горизонтальным, так и с вертикальным методом загрузки смеси, когда лоток расположен в нижней части емкости. Коническую форму выбирают чаще: при тех же объемах бадья получается немного выше, предлагает более комфортное приготовление бетонной смеси и удаление ее со стенок после заливки.
В небольших бадьях обычно нижний лоток открывают вручную, для больших моделей предусмотрен привод с шестеренчатым челюстным затвором. Такие изделия стоят дороже, нередко комплектуются люлькой для рабочих.
Бадья для бетона «рюмка/колокольчик» особенно эффективна в работах, связанных с монолитным бетонированием, так как конструкция дает возможность использовать бетононасос и рукав, что упрощает и ускоряет заливку больших объемов бетона.
Поворотные бадьи типа «туфелька» более дорогие, но это единственный их минус. Такую конструкцию можно зафиксировать под нужным углом, облегчив работу и регулируя скорость и направление подачи бетона путем наклона и разворота емкости. «Туфельки» традиционно считаются более универсальными за счет большей площади поперечного сечения воронки.
Загрузка бетона в емкость данного типа выполняется только горизонтально, наполнять можно как из спецтранспорта, так и из обыкновенного самосвала. Цены на бадьи достаточно высокие, но они оправданы большой емкостью и комфортом в эксплуатации.
Назначение и разновидности бадьи
Бадья для бетона имеет вид устройства для сохранения бетонного раствора на короткое время. Ее задействуют на строительных площадках и применяют вместе со специальной техникой. Она значительно упрощает работы по заливке бетона, подавая быстро большие и малые объемы смесей, выполняя дозированную выгрузку в нужном месте.
По конструкции, объему и массе бадьи отличаются. Выпускают их в двух основных видах:
- поворотная («рюмка»);
- вертикальная неповоротная («туфелька»).
Изготавливают оба варианта из листовой стали, соединяя сварными швами тару для раствора. Чтобы поднять бадью на высоту, необходимо использовать автокран либо козловой кран, оснащенный достаточно длинной стрелой. Функциональные возможности такой тары:
- ускоренный процесс разгрузки рабочей смеси;
- доставка больших объемов бетонного раствора к нужным точкам заливки;
- кратковременный период хранения бетонного состав в емкости.
Нельзя путать бадью для подачи бетона с барабанными емкостями, имеющими свойство вращаться. В базовую комплектацию конструкций входят:
загрузочный бункер для подачи бетона;
рукав или лоток;
заслонка;
механический затвор;
управляющие рукоятки;
фиксаторы, используемые только в поворотных изделиях;
сварная опорная рама в конструкциях вертикального типа;
петли монтажные для транспортировки башенным либо мостовым краном.
Выпускают также бадьи очень больших размеров с люльками для оператора подвесного типа. Их изготавливают по индивидуальным заказам. Они позволяют управлять процессом залива строительных конструкций бетонным раствором.
Рюмка или колокольчик
Такой тип конструкции относится к неповоротным моделям. Емкость для заливки бетона «рюмка» отличается цилиндрической формой с конусом. Она вертикально осуществляет поступление бетона. Засчет опорной системы в виде широких колец внизу основания достигается ее устойчивость. Кольца могут отличаться по своей конфигурации. Такая характеристика характерна для пустой емкости и для заполненной.
Загрузка бетонной смеси происходит через верх, когда рабочий состав подается из самосвала. В этом случае процесс работы упрощается с заниженными изделиями. Модели обычной комплектации оснащены замковыми соединениями по типу челюсти. Они располагаются внизу конуса. Для удобства подачи рабочего раствора также используются опции в виде:
- воронки;
- прицепного лотка;
- крепежных элементов для гибких шлангов.
Бадья «колокольчик» предназначена для загрузки бетона в однотипные и монолитные строительные конструкции. Их выбирают при работе со смесями повышенной жесткости.
Бадья в виде туфельки
Эта разновидность относится к поворотным типам и выглядит в виде конструкции с изменяющейся геометрией от 1 до 4 м 3 . Отверстие по приему состава выделяется прямоугольной формой. Загрузка выполняется горизонтально, что гарантирует устойчивость и простую эксплуатацию.
Внешне она имеет сходство с усеченной и сужающейся пирамидой. Воронка для выгрузки закрывается затвором, как и у «колокольчика» для бетона. Корпус емкости усиливается металлическими элементами. Способность к устойчивости и защищенность к повреждениям обеспечивает специальная рама.
«Туфелька» имеет особенность — размещение вибратора в любой из сторон емкости. Такая характеристика продлевает длительность использования бетона, если его нужно кратковременно сохранить. Благодаря такой особенности, смесь становится лучше, и упрощается процесс ее подачи с наличием соответствующей площадки.
Чтобы переместить и повернуть ее в вертикальное положение, используют подъемные краны. Поворотный тип конструкции значительно упрощает все процессы подачи и выгрузки бетонного состава. Такое свойство бадьи делает ее более функциональной по сравнению с емкостью «колокольчик».
Еще одно немаловажное преимущество — подсоединение вибратора. Он не дает бетону оставаться на внутренней части стенок емкости
Выгрузные воронки у «туфелек» могут быть разными: от шиберных до двухсекционных. С помощью системы рычагов происходит управление. Благодаря форме бадьи, можно прямо на площадке приготовить бетон, а также добавить необходимые компоненты.
Конструкция емкости в форме конуса

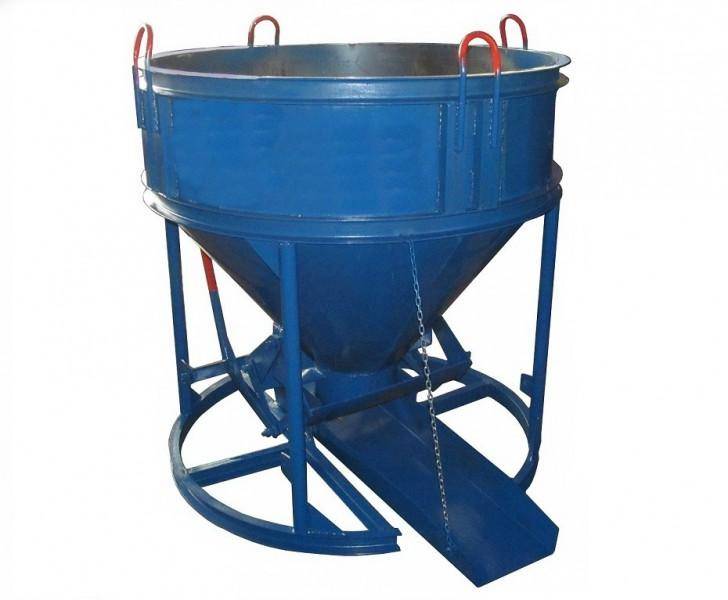

Бадья для бетона в форме рюмки является универсальным приспособлением для работы со смесью любой подвижности. Строители часто называют такое приспособление «колокольчиком».
Корпус
Корпус емкости в виде рюмки представляет собой приемный цилиндрический бункер, переходящий в усеченный конус. Суженная нижняя часть создает эффект воронки, что существенно облегчает проход бетонной или растворной смеси под собственным весом.
Цилиндрическая часть обычно усиливается специальными швеллерами, опоясывающими ее в верхней и нижней частях. Благодаря этим элементам бадья для бетона прекрасно переносит загрузку малоподвижных смесей, оказывающих большое давление на стенки емкости. Именно к швеллерам крепятся металлические петли для работы с краном.
Опора
Опора емкости выполняется в виде окружности, благодаря чему бадья рюмка отличается высокой устойчивостью на любой поверхности. Лоток выполняется в виде округлого желоба, крепление которого осуществляется под углом. Наклон обеспечивает разгрузку емкости при самостоятельном движении смеси под воздействием силы тяжести.
Объем и цена
Чаще всего такая бадья выполняется объемом 1 – 3 м3. Стоимость приспособления в среднем колеблется от 15 до 65 тысяч рублей, поэтому в малоэтажном строительстве лучше всего взять бадью в аренду, которая обойдется в 500 – 800 рублей в день.
