Аппарат плазменной резки и сварки Горыныч

Компоновка сварочного оборудования

Корпус устройства довольно простой, не требует дополнительных средств и инструментов для подключения. Аппарат имеет эргономичный стиль исполнения, нет абсолютно ничего лишнего, компоновка внутренней части удачно размещает основные узлы и компоненты управления сварочным оборудованием.

К работе может привлекаться любой специалист, который не обязательно имеет квалификацию сварщика.

• Передняя панель оснащена специальными кнопками управления и регулировки. Механизм для настройки силы тока, подачи напряжения; узел защиты агрегата от возможного перегрева; опции включения и выключения плазмотрона, а также функциональные узлы управления для перехода от одного режима управления к другому.
• Внутренняя часть устройства имеет два блока для работы трансформатора, причём обмотки изготовлены в виде печатных плат. Данное устройство позволяет обеспечить высокий КПД всего устройства, который может на выходе выдавать показания до 95%.
• В блоке управления имеется 3варианта предохранительных устройств, которые выполняют соответствующие роли в противопожарном режиме эксплуатации, а также против возможного замыкания.
• Встроенный термодатчик подаёт соответствующий сигнал на приборную панель, где указывается о перегреве оборудования, а также о необходимости снизить работоспособность устройства или прекратить временно работу.
• Имеется фильтрационный элемент для предотвращения электромагнитных помех, тем самым обеспечивается стабильная работа агрегата в целом.

Устройство горелки Горыныч

Аппарат имеет уникальное устройство горелки, за счёт которой осуществляется весь комплекс работ по резке и пайке металлической поверхности. Вы можете узнать, где купить сварочный аппарат Горыныч в комплект, которого входит горелка, подсоединяемая к основной части блока управления при помощи соединительного кабеля с встроенным разъёмом.

Комплектация горелки включает в себя:

• Технологическое сопло.
• Кнопка для запуска.
• Аккумуляторная батарея.
• Горловина техническая для заправки жидкостью.
• Комплект испарителя для загрузки действующей рабочей жидкости.
• Конструкционные кольца, имеющие влаговпитывающие характеристики.
• Ручка с поворотным механизмом действия.

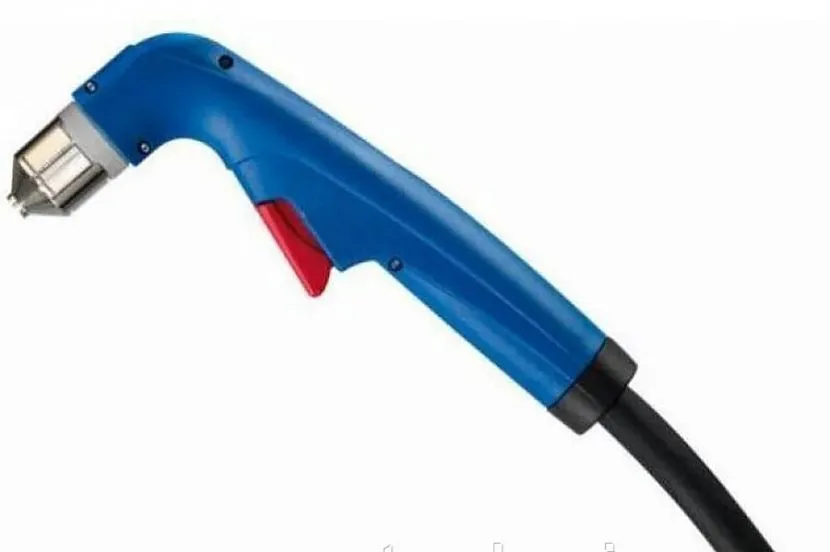

Горелка инвертора Горыныч

Основным и ведущим элементом управления является металлический корпус с встроенной аккумуляторной батареей, которые изготовлены из нержавеющей стали специальной марки. Внутри устройства горелки находятся универсальные по своим параметрам влаговпитывающие материалы, на основе кварцевых дисперсионных частей волокон, предназначенные для сдерживания влаги. Основные механизмы управления прибора помещены в специальный пластиковый корпус, где имеется удобная ручка управления.

Современные плазмогенераторы

Современные бытовые плазмогенераторы могут использоваться для резки, сварки и пайки металлов, для нанесения ионоплазменных защитных покрытий, для термического обезвреживания токсичных органических отходов и т. д.

Виды дуги

Различают несколько разновидностей плазменной дуги, используемой в современных бытовых плазмогенераторах:

• Косвенная. В этом случае дуга горит между соплом и катодом, изготовленным из вольфрама.
• Смешанная. Располагается между соплом, катодом и деталью.
• Прямая. Дуга находится между деталью и катодом.

Для того чтобы дуга заработала, её предварительно накачивают рабочим газом под давлением от 0.2 до 5 бар. В качестве рабочего нагревательного газа может использоваться аргон, водород или азот. Чаще всего используют два независимых газовых потока. Принцип смешивания газов таков: один поток подаётся в меньшем объёме и защищает электрод от окисления. В качестве защитного газа используют аргон. Второй является рабочим или плазмообразующим. Он подаётся в большем объёме. В качестве рабочего газа используют азот, иногда, чтобы сделать процесс дешевле -обычный воздух.

Плазменная дуга имеет тенденцию распадаться на отдельные потоки — это так называемая филаментация. Чтобы этого избежать, на входе рабочий газ предварительно завихряется. В результате получают прямую и узкую дугу с очень большой энергией и мощностью.

Сферы применения

Вот основные сферы применения бытового плазменного генератора:

• Сварка на воде или спирте (плазмосварка). Плазменная дуга может нагреть до состояния кипения практически любой металл. Необходимо лишь подобрать правильную мощность дуги для данной массы металла. Во время сварки сварочную ванну (место, где непосредственно происходит сварка металлов) необходимо защитить от окисления с помощью инертного газа — чаще всего с помощью азота, аргона или органических паров спирта или ацетона.
• Резка. Горелка плазменной дуги обладает очень высокой температурой и очень узким каналом. Это позволяет проводить глубокие и очень ровные резы на поверхности любых металлов, в том числе и тугоплавких. Плазменный резак также позволяет качественно резать неметаллы.
• Пайка. С помощью плазменной дуги можно паять металлы практически без использования флюса. В силу того что защитный газ или пары смеси спирта с водой полностью перекрывают поступление атмосферного воздуха в место пайки, спаивание протекает без кислорода, и место спайки практически не окисляется.

Современная промышленность выпускает бытовые плазменные аппараты как для сварки, так и для резки металлов. Как правило, это разные устройства. Для сварки используются плазменно-дуговые, а для резки — воздушно-плазменные аппараты. Также производят специальные плазменные генераторы для стоматологии — сварки моделей зубов.

Принципы работы подводной сварки

Сварка под водой может быть произведена разными способами, технологически значительно отличающимися друг от друга — сухая и мокрая:

• Сухая подводная сварка подразумевает под собой использование дорогостоящего дополнительного оборудования, обеспечивающего создание вокруг сварочного объекта под водой условий, при которых можно использовать обычные сварочные аппараты, применяемые и на суше. Это может быть подводная камера, отсек с кислородом, бокс и т.д. Как это происходит, мы опишем ниже.
• Мокрая подводная сварка осуществляется специалистом-сварщиком непосредственно в водной среде с использованием только приведенного в работу электрода и собственных навыков и умений. Каким образом это происходит?

В данном случае применяется метод дуговой сварки, который является наиболее распространенным. Сварочная дуга во время работы на глубине выделяет много тепловой энергии и испаряет воду вокруг себя, что создает заполненную газом сферу, позволяющую ей гореть вне зависимости от слоя воды вокруг. При этом продукты сгорания поднимают вокруг себя взвеси, затрудняющие видимость сварочного шва специалисту. В свою очередь, данный вид сварки подразделяется на подвиды:

Полуавтоматическая. Сварщик вручную регулирует направление автоматической подачи проволоки. К плюсам данного метода можно отнести его длительность и лучшую видимость при рабочем процессе, поскольку в данном случае производится намного меньше продуктов горения, чем при ручном методе.

Ручная. Сварщик использует электроды для подводной сварки, может свободно передвигаться и применять сварочное оборудование в труднодоступных местах.

Конечно, для проведения работ такой сложности используются не стандартное оборудование и расходные материалы, а специализированные, адаптированные под тяжелые условия применения. Каким требованиям они должны отвечать, рассмотрим далее.

Популярные производители

Тому, кто еще не купил плазменный сварочный аппарат, но собирается это сделать и мучительно выбирает производителя, можно порекомендовать несколько компаний, продукция которых успела завоевать доверие пользователей.

ТМ Горыныч

В случае с плазменным сварочным аппаратом Горыныч цена не имеет существенного значения, поскольку это устройство делает плазменную обработку различных материалов как никогда более выгодной и доступной. Дело в том, что в качестве плазмообразующей среды аппараты от ТМ Горыныч используют воду или водно-спиртовой раствор, а роль защиты играет водяной пар. В результате на поверхности шва образуется пленка из окислов, которая препятствует развитию коррозионных процессов.

Смотрим видео о данной модели:

Важным достоинством оборудования, произведенного данной торговой маркой, является его мобильность:сварочный аппарат Горыныч легко можно переносить подобно сумке, поскольку никаких трансформаторов, а также газобаллонного и компрессорного оборудования для него не требуется. При этом источником питания может выступать как обычная сеть напряжением 220 В, так и автономный генератор.

Температура водоплазменной дуги достигает 6000 градусов. В зависимости от силы используемого тока аппарат может работать с заготовками толщиной от 0,5 до 8 мм.

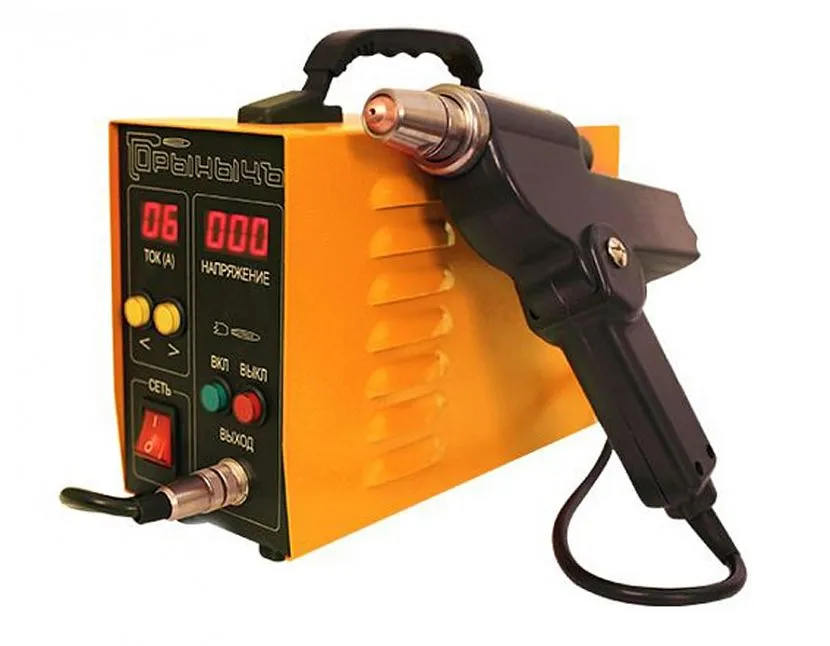

Модель Горынычь

Стоимость плазменных аппаратов Горыныч:

• Аппарат с силой тока до 8 А: около 29 тыс. руб.;
• Аппарат с силой тока до 10 А: 30 тыс. руб.;
• Аппарат с силой тока до 12 А (2,5 кВт): 33 тыс. руб.

Цены на расходные материалы:

• Сварочное сопло (2,1 мм): 200 руб.;
• Режущее сопло (1,2 мм): 200 руб.;
• Катод: 200 руб.

Мультиплаз

Работа плазменного сварочного аппарата от компании Мультиплаз также основана на применении воды и водно-спиртовых растворов. За счет этого удалось уменьшить размеры устройства, отказавшись при этом от трансформаторного и компрессорного оборудования. Аппараты от компании Мультиплаз помещаются в небольшой контейнер-сумку и весят очень мало: блок питания имеет массу около 5 кг, плазмотрон в виде пистолета – около 1 кг.

Смотрим видео, немного о работе прибора:

Особенностью водноплазменных устройств является их экологичность. Термообработку металлов можно проводить даже в закрытых пространствах, не оснащенных вентиляцией, так как образование плазмы из воды не сопровождается выделением опасных для здоровья веществ, а напротив – обогащает воздух кислородом.

Модель Мультиплаз

Плазма генерируется следующим образом. Сначала между катодом и соплом, выступающим в роли анода, возникает электроразрядная дуга. Под ее воздействием дистиллированная вода превращается в пар, который затем ионизируется и переходит в плазменное состояние. Собственное давление пара выбрасывает его из горелки в виде струи, которая и воздействует на материал заготовки.

Стоимость модели Мультиплаз 3500 (мощность – 3,5 кВт): 90 тыс. руб.

Плазариум

Одной из наиболее популярных стала модель плазменного сварочного аппарата Плазариум SP3. Компактное и надежное устройство с отличными характеристиками. Применена инверторная схема, позволяющая получать стабильный ток независимо от колебаний напряжения в питающей сети.

Модель Плазариум

Устройство снабжено температурными датчиками, позволяющими контролировать процесс и избегать аварий вследствие перегрева оборудования.

Стоимость модели Плазариум SP3 (мощность – 2,64 кВт): около 39 тыс. руб. Уровень цен на аппараты плазменной сварки зависит от мощности (чем она выше, тем дороже агрегат) и от «имени» производителя.

Выбор плазменного сварочного аппарата

По большому счету плазменный сварочный аппарат состоит из двух основных модулей – это источник электропитания с интегрированным инвертором и сварочная горелка, а все остальное можно назвать дополнениями. При помощи такого агрегата можно варить, резать или даже паять самые разные металлы, невзирая на их повышенную толщину, так как плазменный поток разогревает материал гораздо лучше, нежели обычная газовая или электрическая сварка.

История развития плазменной сварки

Сварка «Горыныч» является генератором электродуговой низкотемпературной плазмы, получаемой посредством разогрева паров рабочей жидкости к состоянию ионизации Источник plazmen.ru

Плазменную сварку можно отнести к разряду новых технологий, хотя ее стали применять еще в прошлом столетии, но давайте сделаем короткий экскурс в историю. В конце 50-х годов XX века инженеры-конструкторы американской компании Union Carbide Corp сделали первый аппарат плазменной резки, хотя при этом питались идеями физика из Соединенных Штатов И. Ленгмура. Несмотря на то, что данный метод начали применять 70 лет назад, его можно назвать всего лишь прообразом современной технологии. Все методы защиты сварочной ванны с применением инертных газов, а также разработку портативных аппаратов придумали в период с 1963 по 2006 годы.

Резаки предназначены для комплектации аппаратов ручной плазменной резки – плазморезов с контактным и бесконтактным способом зажигания дуги, имеющих разъемы ЭА и ZA Источник prompostavka.in.ua

Безусловно, плазменная резка, которая увидела свет в 1963 году, значительно увеличила скорость производства, но при этом была одна существенная проблема – на металлическую поверхность сильно воздействовало окисление. В 1965 году начали впрыскивать воду, и это снизило процент окалины, но инженеры-конструкторы на этом не собирались останавливаться. В результате исследований в 1987 году появляется резак с контактным пуском, а в 1990 с плазмой начали работать под водой на глубине до 5 (пяти!) метров. В 1999 мир услышал о создании коаксиальной технологии (газ поступает по общей оси), а в 2006 году начали использовать портативные полуавтоматы.

Популярность и назначение плазменной сварки

На сегодняшний день плазменные агрегаты претендуют на завоевание основной ниши на рынке сварочных аппаратов, причем популярность таких моделей стала расти и не только в промышленном секторе, но и среди бытовых потребителей. Если быть более точным, то можно обратиться к цифрам: сейчас 65% работ, которые раньше выполнялись при помощи электросварки, отошли в сферу деятельности плазмы, то есть, уже больше половины и это явный и стремительный прогресс.

а) плазменная дуга; б) плазменная струя; 1) подача газа; 2) дуга; 3) струя плазмы); 4) обрабатываемый металл; 5) наконечник; 6) катод; 7) изолятор; 8) катодный узелИсточник born-shop.ru

При помощи плазменного оборудования монтируют трубопроводы разного назначения, ее используют в машино- и самолетостроении, строительстве, ремонте различных механизмов, но это лишь часть всей сферы применения. Кроме того, способность плазмотрона обрабатывать неметаллы может заменять гидроизоляцию, например, оплавление стыков железобетонных блоков, плит и перекрытий.

Такой метод имеет ряд неоспоримых преимуществ:

• высокая температура плазмы при резке и сваривании материалов:
• повышенный уровень КПД;
• низкий расход инертных газов;
• малая площадь прогрева, что практически исключает деформацию и существенно понижает усадку шва;
• применение технологии не только для металлов, но также для неметаллов;
• отпадает потребность в периодическом приобретении баллонов с газом или их заправке;
• агрегат легко перемещать с место на место;
• повышенный диапазон по толщине металлических заготовок для обработки;
• улучшенная система безопасности;
• доступная стоимость.

Технические параметры устройства

Основные технические параметры устройства «Горыныч»:

• Сварочный ток дуги — от 3 до 10 А.
• Напряжение электросети — 220 В.
• Рабочее напряжение — 100 — 200 В.
• КПД — 80%.
• Продолжительность работы на одной заправке при номинальном режиме работы — 20 минут.
• Температура факела — не менее 6000 С.
• Размеры горелки — 60х190х190 мм.
• На устройство Горыныч сварка цена зависит от комплектации и в среднем составляет — от 27 т.р. до 35 т.р.

Кнопка пуска расположена удобно под рабочим пальцем, имеет мягкий и плавный ход. Выход на рабочую мощность требует около 3 минут. Мощность устройства не зависит от положения горелки в пространстве. Предусмотрена возможность дозаправки устройства в процессе работы.

Еще по этой теме на нашем сайте:

1. Сколько стоит маска для сварки Хамелеон — цена и отзывы сварщиков Сразу следует отметить положительный фактор, который будет полезен для сварщика, использующего сварочную маску Хамелеон. В процессе проведения сварочных работ не потребуется постоянное поднимание и опускание…
2. Сварочный аппарат Кемпи — цена и характеристики инвертора Кемпи сварочное оборудование, известно россиянам с 1979 года — именно тогда первые модели сварочных аппаратов этого легендарного финского производителя стали продаваться в СССР. Сегодня оборудование…
3. Полуавтомат сварочный – какой выбрать для сварки дома Сварка – это самый надежный и практичный способ крепления металлических элементов между собой. Если речь идет о сварке не профессионалом, а любителем, то нужен качественный…
4. Сварочный аппарат Аврора — выбираем полуавтомат для сварки Сварка является неотъемлемой составляющей при строительстве зданий, в производственной отрасли, в домашнем обиходе. Несколько десятилетий назад для сварки применялись преимущественно сварочные трансформаторы — тяжелые и…

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Основные преимущества плазменного аппарата «Горыныч»

Данное устройство имеет несколько крайне важных достоинств, которые и сделали его повсеместно распространенным и практически незаменимым в целом ряде областей человеческой деятельности.

Простота

Обучится варить и резать с помощью устройства сможет любой желающий, даже если он далек от строительных и ремонтных работ. Все управление максимально упрощено, элементы контроля снабжены надписями на русском языке, а дополнительно к аппарату прилагается подробнейшая инструкция с полным описанием всех возможных работ.

Универсальность

Большинство аналогичных плазменных установок способны либо резать, либо сваривать. Очень дорогие приборы могут то и другое, и лишь «Горыныч» является по-настоящему универсальным. С его помощью можно варить, резать, использовать его как паяльную лампу, небольшой горн и даже как огнетушитель! Таким образом, покупая плазменную установку можно заменить ей целый комплекс дорогостоящих приспособлений.

Компактность и небольшой вес

К сожалению, основная масса сварочных аппаратов снабжены громоздкими и тяжелыми трансформаторами и поэтому весят десятки килограммов. Генератор плазмы, несмотря на всю свою универсальность и практичность, лишен трансформаторов, а его вес в рабочем состоянии составляет всего лишь 4,5 килограмма! Его легко можно переносить в сумке, и в багажнике автомобиля он не займет много места. Даже если весь день работать с генератором (управляющий элемент устройства выполнен в форме пистолета), то рука не устанет.

Распространенное «питание»

В это сложно поверить, но генератор «Горыныч» запитывается от обычной розетки в 220 вольт! Не нужны трансформаторы и переходники! Обычная розетка и сварочный аппарат готов к работе. При этом, потребление энергии также минимально и составляет лишь 2,5 киловатта в час. Это рекорд для устройств такого класса!

Технические характеристики

Масса: 0,7 кг Габариты оборудования: (ВхДхШ) — 60х190х190 мм Рабочее напряжение, подаваемое на аппарат — 130-200 В Общее время непрерывной работы — 25 мин. Рабочей жидкостью для резки используется дистиллированная вода, рабочей жидкостью для сварки, пайки используют раствор этилового спирта в дистиллированной воде Используемый в горелке объем рабочей жидкости — 80 мл Температура факела в 2 мм от среза сопла, максимально — 6000 С Используется повторно-кратковременный режим работы горелки Максимальная толщина металла для работ — 8 мм Максимальная ширина среза листовой стали — 1-1,5 мм

Какие работы можно проводить с помощью плазменного генератора «Горыныч»?

Сферы применения данного устройства очень велики и продолжают увеличиваются, так как люди находят все новое использование этому прибору. В данный момент времени применять его можно следующим образом:

• Сварка конструкционных, нержавеющих, легированных сталей, цветных металлов, а также их сплавов.
• Пайка и сварка изделий из цветных металлов.
• Резка стальных, чугунных изделий, цветных металлов, а также их сплавов.
• Пайка твердыми и мягкими припоями с высокой и низкой температурой плавления.
• Плавка металла в небольших количествах в тиглях.
• Поверхностная термическая обработка.
• Вспомогательная обработка металлов в литейном производственном процессе.
• Обработка тугоплавких материалов неорганического и органического происхождения (базальт, кварц, гранит, кварцевое стекло, бетон, мрамор, асбоцемент и другой материал).
• Воронение небольших изделий.
• Порошковое напыление изделий.
• Термическое оксидирование деталей.
• Закалка металлических деталей.
• Обработка термоусадочных материалов.
• Нанесение глазури.
• Изготовление и обработка продукции из стекла.
• Разделка стеклоткани.
• Получение химических соединений.
• Удаление окислов с металлических поверхностей.
• Очистка поверхностей термостойких изделий и различных отверстий в них от загрязнений органического и иного характера.
• Очистка поверхностей и микроотверстий от органических загрязнений в платиновых фильерах.
• Оплавление бетонных поверхностей для уменьшения гигроскопичности.
• Для ювелирных потребностей.
• При незначительных возгораниях в рабочей производственной зоне может использоваться в режиме погашенной дуги для мгновенного пожаротушения.

Как показывает многолетнее использование, плазменный генератор в хозяйстве может заменить такие приспособления, как болгарка, ручная пила, паяльная лампа, сварочный аппарат, газовая горелка и даже высокотемпературный лазерный резак.

В случае необходимости «Горыныч» можно использовать даже как достаточно яркий фонарь для освещения помещений.

Применение в художественной резке и сварке металла

Подавляющее большинство людей считают, что подобный прибор может только сварить или резать металл, но в реальности все обстоит по-другому. Если приложить к «Горынычу» немного фантазии, то с его помощью можно создавать настоящие произведения искусства.

К примеру, имея заранее приготовленные формы, можно отливать фигурки из металла, стекла или пластика. Для этого достаточно разогреть исходное вещество в тигле и залить его в форме. Обычно нагрев занимает не более 5 минут, а в случае со стеклом и пластиком все происходит еще быстрее.

Также, можно сваривать между собой металл и тем самым создавать любые абстрактные фигуры и конструкции ограничиваясь лишь своей фантазией.

Используя плазменный агрегат можно менять свойства твердотельных материалов. В качестве примера можно привести классическую гранитную плитку. Если её нагреть, то она станет на тон светлее, а ее способность впитывать воду увеличиваться на порядок. Таким образом, даже самую скользкую плитку можно превратить в шершавую и тем самым исключить возможность проскальзывания.

Конструкция прибора и его потенциал

Плазменная сварка состоит из двух составляющих: блок питания (в который встроен блок управления) и генератор плазмы, при участии которой выполняется резка или сварка.

В наборе есть плазменная горелка, которая выполняет решающую работу по образованию шва. В приборе нет сложных электрических схем.

Вопреки такому простому строению, аппарат может выполнять большое количество работ. Ему под силу сварка, резка и пайка всех видов металлов, в той частности цветных.

Не будет возникать проблем при работе с чугуном либо нержавеющей сталью. При его помощи можно закаливать сталь.

Плазменный комплекс Горыныч также может выполнять работу с искусственными полимерами. Это может быть ПП, ПВХ, ПНД, ПЭТ и ряд других.

Аппарат можно выполнять поверхностную термообработку материалов и металлов, таких как стекло, керамика, гранит и остальных. Материалы могут быть как органическими, так и неорганическими.

Что еще вы сможете выполнять со сваркой Горыныч? К примеру, устранять окисление с металлического покрытия, резать стеклоткань, наносить глазурь, оплавлять бетон и даже устранять незначительные возгорания с использованием водяного пара, предварительно погасив дугу. Этот агрегат может заменить массу инструментов наподобие болгарки, лобзика, резака, паяльника.

Не забывайте и о самой важной функции — возможности сварки

Производитель

Созданием и усовершенствованием данного устройства занимается компания ООО «АСпромт» — один из лидеров отечественного научно-технического рынка. Свою деятельность компания осуществляет с 2001 года и за это время добилась значительных успехов в производстве мобильных плазменных комплексов.

На сегодняшний день компания ООО «АСпромт» продает «Горыныч» в 11 стран мира и число заказов увеличивается год от года. Официально приобрести это устройство можно у девяти дилеров в России и в странах СНГ. Кроме продажи дилеры осуществляют сервисное и гарантийное обслуживание в случае необходимости, а также занимаются распространением сопутствующих товаров.
