Алмазный диск для заточки пил

Как выбрать?

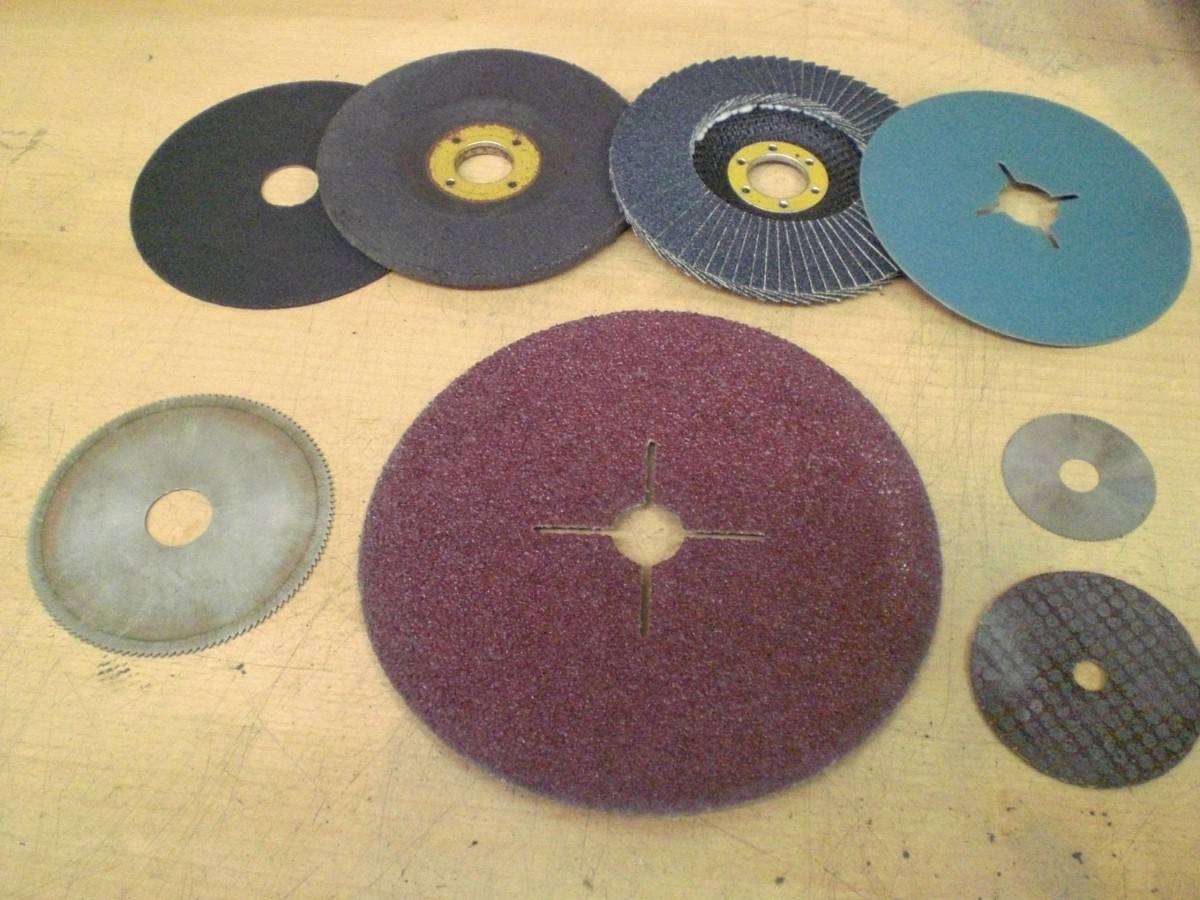

При покупке диска для УШМ следует обратить внимание на несколько аспектов

Диаметр круга должен отвечать предельно разрешенному для конкретного инструментария. Иначе диск может разрушиться вследствие превышения максимально дозволенной скорости вращения. Ресурса УШМ может быть недостаточно для работы с большим диском.
Шлифовальные диски имеют разную структуру и бывают жесткими, лепестковыми и маневренными. Выбор продукта обусловливается нужным уровнем однородности плоскости. Для придания безупречной ровности дереву в финале шлифовки главным образом используют мелкозернистые лепестковые диски. Они выпускаются шпиндельными и фланцевыми.
Диски с малым зерном хорошо зарекомендовали себя в полировании древесины. Диски со средним размером абразива зачастую применяются для удаления верхнего пласта дерева. Диски с крупным зерном – прекрасный вариант для очистки от старой краски. Величина зерна непременно обозначается на продукте. Чем зерно крупнее, тем стремительнее будет выполняться шлифовка. Тем не менее не следует забывать, что качество разрезания либо шлифования у дисков с крупным зерном хуже. Дополнительно фирмы-изготовители указывают и жесткость связывающего вещества основы круга. При шлифовке нетвердых материалов желательно использовать диски с мягкой связкой.
Для зачистки каменных и металлических плоскостей выпускаются специализированные круги для угловой шлифовальной машины – витые шарошки (фрезы). Они реализованы в форме металлических чашек, по контуру которых зафиксированы проволочные щетки. Поперечник проволоки бывает разным и выбирается исходя из нужной степени грубости шлифовки.
Информация о максимально допустимой линейной скорости наносится на упаковку либо боковую поверхность круга. Регламент функционирования углошлифмашины выбирается в соответствии с этим показателем.

Класс точности

Точность геометрических форм и размеров алмазных кругов соответствует трем классам и обозначается как: Б, А или АА. Менее ответственные операции проводятся инструментов класса Б, класс А относится к более качественному и точному. А высокоточные круги АА предназначены для использования на многокруговых и высокоточных станках или автоматических линиях. Ему соответствуют круги, характеризующиеся однородностью зернового состава, точностью геометрических параметров и высокой уравновешенностью алмазного состава, при изготовлении которых применяются лучшие сорта материалов.

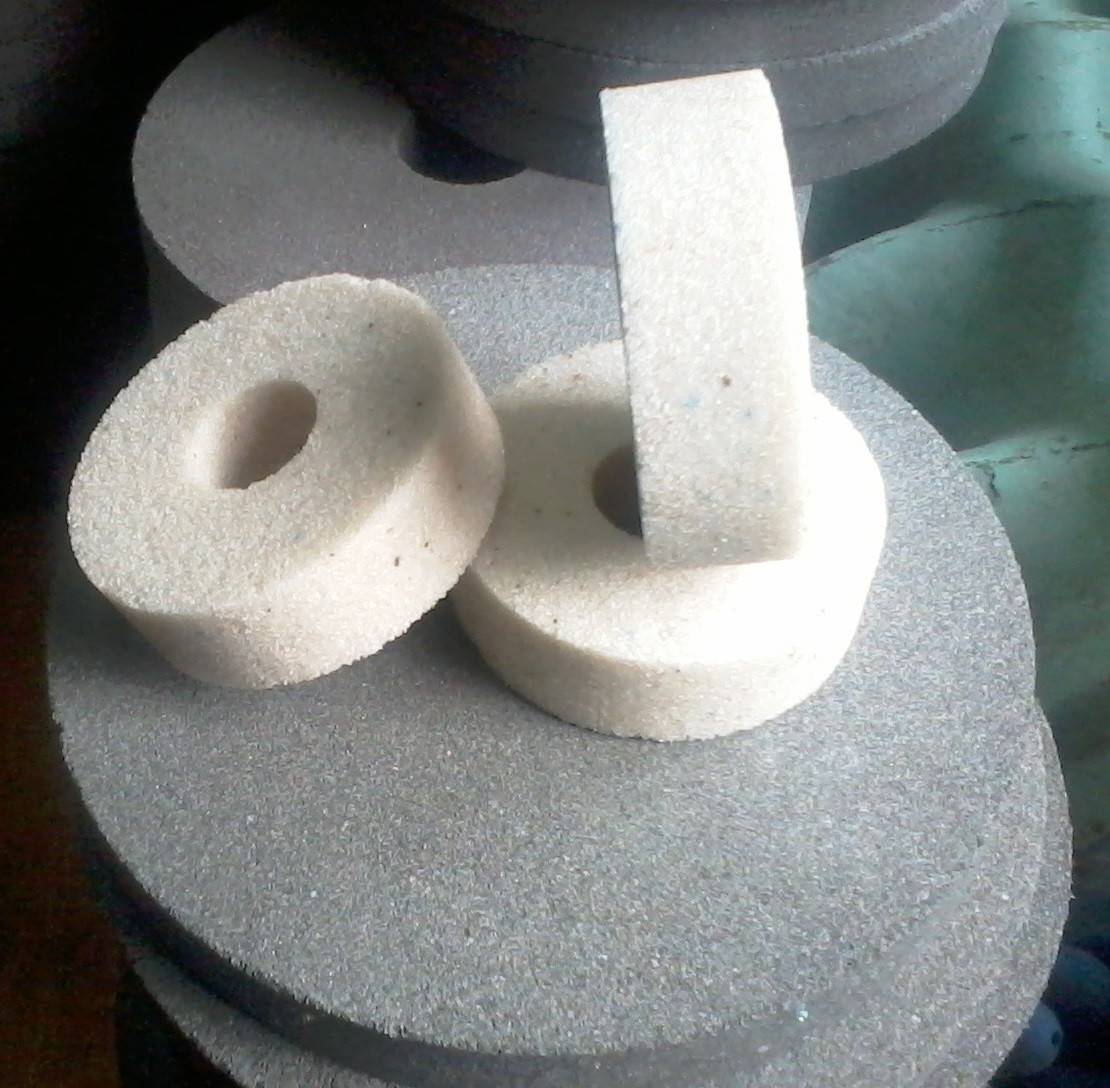

Что представляет собой шлифовальный круг

Является абразивным инструментом для обработки изделий как на стационарных станках, так и при помощи ручного инструмента. Существует несколько параметров, по которым можно классифицировать шлифовочные круги.

Для их изготовления может использоваться:

карбид кремния;
алмаз искусственного либо природного происхождения;
электрокорунд;
эльбор.

В зависимости от размеров зерна диски различаются по своему назначению. Между зернами расположен клеящий и заполняющий состав – связка, придающий ему абразивные свойства за счет пор. Абразив снимает частицы с обрабатываемого материала.

Особенности

Алмазные диски отличаются не только высокой эффективностью и длительным сроком действия, но и способностью к самозатачиванию в сочетании с идеальной сбалансированностью между прочностью и хрупкостью. Используется инструмент не только в промышленности, но и в бытовых условиях.

Сами диски изготовлены из алюминиевых сплавов или стали. На поверхность заготовок накладывают тонким слоем специальный состав из бакелитовой смолы с добавлением алмазной крошки различных фракций. Надо отметить, что пока промышленность не изобрела ничего, превосходящего по твердости алмазный вариант абразива. Наиболее близкое значение имеет только кубический нитрид бора — боразон, эльбор. Остальные абразивные вещества и вовсе не конкуренты в обработке ферритов, металлокерамических композиционных и других твердосплавных материалов.

Режущие круги на болгарку для древесных материалов

Эксплуатация УШМ в паре с отрезным диском по дереву обязательно предусматривает соблюдение техники безопасности. Работы следует проводить в специальном защитном обмундировании, а распиливаемая заготовка должна быть крепко зафиксирована в тисках или струбциной

Инструмент важно держать двумя руками, чтобы исключить вероятность выбивания его из рук. Предпочтение следует отдать УШМ, которая имеет регулятор оборотов. Производители выпускают диски для болгарок по дереву четырех основных видов, о которых узнаем подробно:

Производители выпускают диски для болгарок по дереву четырех основных видов, о которых узнаем подробно:

Циркулярный или зубчатый — появились самыми первыми, но не получили широкой популярности в силу обладания эффектом обратного удара. Диск имеет наружное (торцевое) расположением больших зубьев. Производители выпускают режущие диски по дереву на болгарки с максимальным диаметром до 180 мм. Зубья могут оснащаться специальными напайками из твердосплавных материалов. Такие круги хотя и являются самыми распространенными, однако это самая опасная насадка в действии. По возможности откажитесь от ее использования. Надо отметить, что использовать такие диски на болгарки можно только в случае, если инструмент используется в качестве стационарной циркулярной пилы
Цепной — имеют вид диска, только по наружной окружности вместо зубьев располагается цепь, как на бензопилах. Такой тип насадок является более безопасным, и им можно резать древесностружечный массив средней плотности. На кругах такого типа опасность заклинивания и возникновения обратного удара сведена к минимуму. Достигается это за счет специальной конструкции насадки, которая подобна шине бензопилы. Круг состоит из двух частей, а с торцевой стороны имеется паз. В этом пазу располагается пильная цепь, перемещающаяся за счет силы инерции. Такая конструкция исключает заклинивание диска, и тем самым является более безопасным вариантом, по сравнению с первым типом. Категорически противопоказано пилить древесину с гвоздями. Зубья при этом быстро тупятся, и выходят из строя
Универсальный — получил такое название за счет того, что позволяет не только пилить древесину, но еще резать металл, а также проделывать пазы. Насадка универсального типа имеет вид обычного стального диска, но с дополнительными зубьями в количестве трех штук в виде пазов. Зубья имеют напайки из твердого металла, что увеличивает срок службы режущей насадки. Достоинство универсального отрезного диска на болгарку кроется в том, что он также является безопасным, как и цепной круг, и при этом стоит в 2 раза дешевле. Выпускается компанией Graff, отчего получил название «графский»
С карбид-вольфрамовой кромкой — производители не останавливаются на достигнутом, и постоянно совершенствуют выпускаемые изделия. Еще один тип отрезного диска, который полностью похож на насадку для резки бетона. Отличие лишь в том, что на торцевой части круга находится напыление из карбида вольфрама (встречаются и алмазные напыления). Диск оснащен прорезями с отверстиями, которые служат для отвода тепла при работе с плотными материалами, как например, древесина. Эффективны круги с карбид-вольфрамовой кромкой не только для резки дерева, но и прочих материалов — пластик, металл и т.п. Только такую насадку для резки одного металла лучше не применять, ведь она быстро выйдет из строя. Отлично справляется круг с распиливанием древесины, в которой есть гвозди, шурупы и прочие металлические предметы

Теперь не трудно выбрать пильные диски по дереву для болгарки, зная о том, какие их виды бывают. Для работ по дому рекомендуется использовать пильный диск по дереву универсальный или с карбид вольфрамовой кромкой. Они не только считаются эффективными, но еще и безопасными. Круги с пильной цепью стоят дороже, но при этом они также безопасны при распиле древесины болгаркой. Самыми опасными являются круги с зубьями. Их использовать рекомендуется только в ситуациях, когда из болгарки делается стационарная циркулярная пила.

Преимущество и применение

Инструмент на алмазе славится своей долговечностью, высокой точностью обработки любой поверхности. Предусмотрена возможность реставрации режущей кромки. Незаменим при заточке пил и резцов из победита, высоколегированной стали, вставок из синтетического или природного алмаза, кубического нитрида бора. Самые востребованные позиции — алмазный круг для заточки резцов токарных и круг заточной алмазный.

Основные достоинства:

стабильное соблюдение глубины резки;
диаметр;
высокая скорость вращения;
чистота обработки;
долговечность и высокая производительность.

Для домашнего пользования выпускается точильный брусок и универсальный алмазный круг. Для профессионального пользования диски следует приобретать соответственно поставленной задаче и специфике затачиваемого материала. Учитывать необходимо профиль, форму и площадь обрабатываемой поверхности, материал, характер обработки.

За инструментом данного типа охлаждения закрепилось название «диск для мокрого реза». В технологических процессах, где невозможно присутствие влаги, применяют диски с воздушным охлаждением. Износоустойчивость этих дисков значительно ниже.

При неправильном использовании алмазные диски выходят из строя. Возможные варианты технических поломок:

деформация;
подтачивание стальной основы;
неравномерное изнашивание;
чрезмерное изнашивание;
отскакивание сегмента;
концентрическая проблема;
перегрев;
плохая скорость резки.

В процессе эксплуатации алмазный инструмент стирается. В этом случае инструмент подлежит восстановлению.

Класс точности заточного круга

Заточные круги выпускают трех классов точности: АА, А и Б. Наиболее точными из представленных являются абразивно-шлифовальные инструменты с маркировкой АА. Для качественного точения пил, этот показатель является одним из самых важных. Его указывают в сопроводительных документах.

Класс неуравновешенности заточного круга

На отечественном рынке представлены заточные круги с классом неуравновешенности от 1 до 3. При этом 1-ый класс определен как наиболее уравновешенный. Для качественного точения желательно использовать круги следующих классов точности и уравновешенности: А1 и АА1.

Разобраться во многообразии абразивно-шлифовального инструмента довольно сложно самостоятельно, поэтому SAWS UNITED предлагает Вам в этом помощь наших специалистов. Высококвалифицированные сотрудники компании смогут подобрать заточные круги под действующие производственные мощности, а также дадут рекомендации по оптимизации на производстве. Связаться с нами Вы можете по бесплатной горячей линии для регионов-4. ← Пилорамы ТАЙГА на складе в г. Мытищи С наступающим Новым годом! →

Сфера применения алмазного шлифовального инструмента

Благодаря возможностям алмазного инструмента, области его использования очень широки. Трудоемкость обработки твердых сплавов снижается в несколько раз по сравнению с работой другими абразивными материалами. Заточенные с помощью алмазов инструменты работают эффективнее и не требуют обработки дольше. Для однолезвийных деталей с режущей частью из твердосплавного материала такая заточка в полтора раза повышает стойкость к изнашиванию, а для многолезвийных инструментов этот показатель еще выше.

Поверхность, обработанная шлифовальным алмазным кругом, не трескается, на ней не образуется сколов и иных дефектов. Это дает возможность обрабатывать стеклянные и керамические изделия: автомобильные секла, зеркала и многое другое.

Незаменим этот инструмент при шлифовке стекол для оптических приборов, на предприятиях, выпускающих фарфоровую, хрустальную и стеклянную посуду, при шлифовании экранов. Шлифование алмазами широко применяется в медицине при заточке ножей микротомов, скальпелей и инъекционных игл, для лечения и протезировании зубов в стоматологии.

Кроме того, алмазные шлифовальные круги используются и для правки кругов, изготовленных из других материалов.

Однако для того, чтобы полезные свойства алмазных кругов могли быть использованы в полной мере, а результат работы оправдал ожидания, требуется правильный выбор изделия среди множества разновидностей.

Что и чем затачивать

Какие алмазные круги необходимы вам, как уже обозначалось, зависит от того, с каким материалом вам предстоит работать. Также, от материала зависит, каким способом будет производиться заточка, сухим или мокрым, то есть с использованием в виде охладителя воды. Самым популярным считается круг формы тарелки со средней зернистостью.

Лучший алмазный круг для заточки резцов токарных – тип круга чашка. Но, кроме самого круга, для качественной обработки резцов так же понадобится дополнительное приспособление в виде расточного станка. Такое оборудование может использоваться для многих нужд. На них можно затачивать, обрабатывать поверхности, придавать нужную форму торцам, проводить операции с резьбой.

Конструктивные особенности и сферы применения алмазных шлифовальных кругов

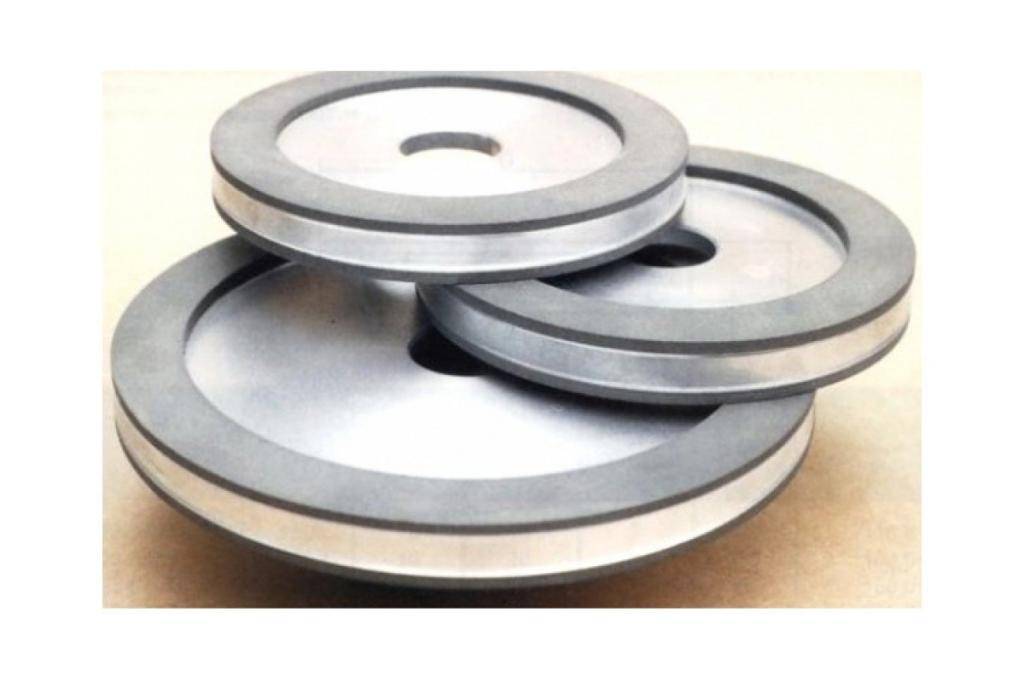

Шлифовальные круги — это расходный алмазный инструмент для ручных и автоматических шлифовальных машин.

Фотография №1: алмазные шлифовальные круги.

Расскажем о ключевых конструктивных особенностях инструментов. Начнем с того, что каждый круг состоит из корпуса и нанесенного на него алмазного слоя. Кроме алмазов в его состав входят связка с наполнителем или без него.

В маркировку алмазных кругов входят две цифры и одна буква. По этим символам определяют основные характеристики инструментов.

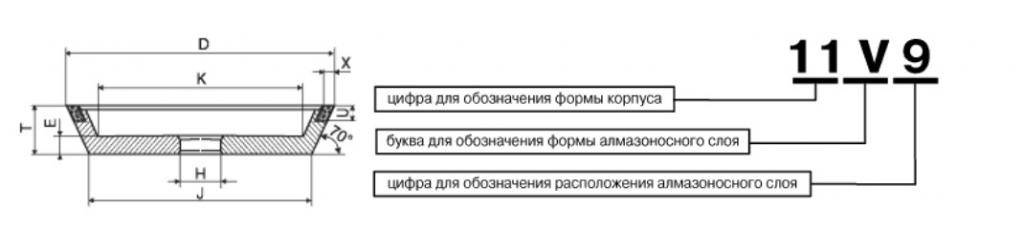

Изображение №1: маркировка алмазных шлифовальных кругов

Начнем с формы корпуса.

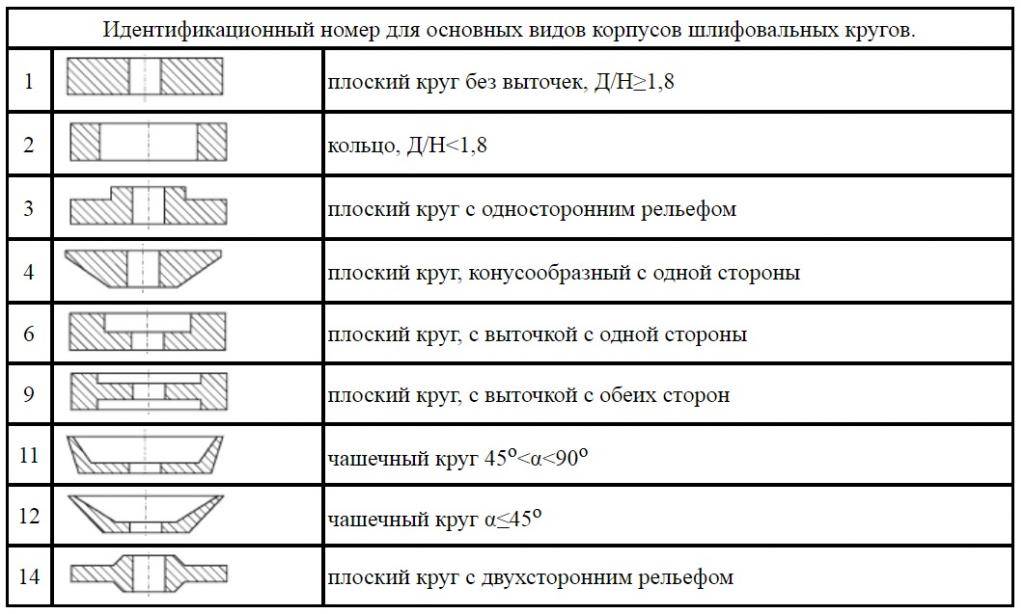

Изображение №2: формы корпусов алмазных кругов

Буква в маркировке обозначает форму сечения алмазного слоя.

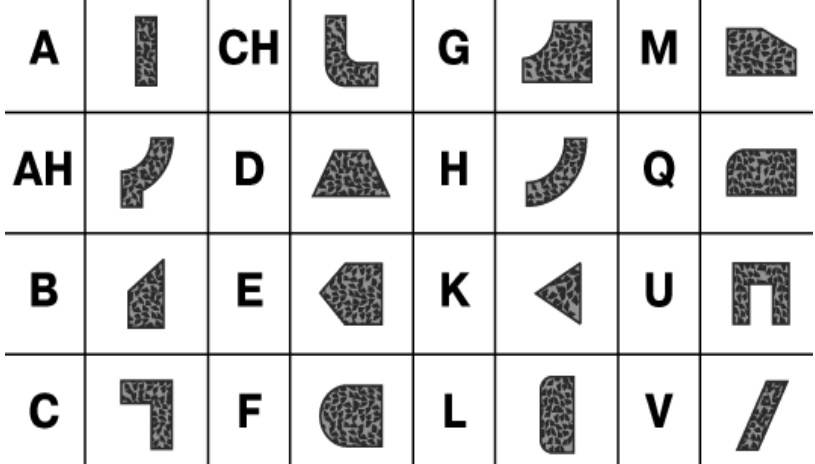

Изображение №3: формы сечения алмазных слоев

По последней цифре в маркировке определяют, где именно на круге расположен алмазоносный слой.

Изображение №4: варианты расположения алмазоносных слоев на алмазных кругах

К числу самых важных характеристик алмазных кругов также относится тип связки. Она может быть органической, металлической и гальванической.

Органическая связка

Представляет собой смесь, состоящую из органической связки, алмазов и наполнителя.

Изображение №5: органическая связка

Органическая связка имеет невысокие твердость, термостойкость и теплопроводность. Использование такого инструмента характеризуется высокой производительностью и малым количеством времени, затрачиваемым на обработку заготовок.

Перечислим основные сферы применения алмазных кругов с органической связкой.

Шлифование, заточка и доводка деталей и изделий из твердых сплавов и сверхтвердых материалов.

Обработка высокоточных измерительных и медицинских инструментов.

Изготовление изделий из огнеупорных материалов.

Полировка и огранка драгоценных камней.

Металлическая связка

Ее состав выглядит так.

Изображение №6: металлическая связка

Металлическая связка отличается высокими твердостью, теплопроводностью и термостойкостью. Круги с такими алмазоносными слоями применяют для:

выполнения черновых операций, требующих снятия больших припусков;

заточки твердосплавных деталей и изделий;

обработки заготовок из специальной керамики и иных труднообрабатываемых материалов.

Гальваническая связка

Ей с добавлением алмазов покрывают опорные металлические основы. У таких кругов зерна выступают далеко за поверхность связки. Это значительно облегчает отвод стружки.

Изображение №7: гальваническая связка

Алмазные круги с гальванической связкой отличаются высокой режущей способностью, хорошей теплопроводностью, низкой стоимостью и возможностью исполнения любой геометрии. Перечислим сферы применения инструментов данной категории.

Обработка деталей и изделий из кремния, германия и иных полупроводниковых материалов.

Шлифование и резка заготовок из ситала и различных видов технического стекла.

Фактурная обработка природного и искусственного камня.

Изготовление притиров и алмазных головок различных форм.

Производство ручного инструмента для доводки штампов из легированных сталей и твердых сплавов.

Иные характеристики алмазных шлифовальных кругов

Перечислим оставшиеся параметры.

Размер корпуса. Выбор инструмента зависит от габаритов заготовки и операции, которую необходимо выполнить.

Зернистость. Определяет чистоту поверхности после обработки. Чем меньше зернистость кругов, тем более гладкими получаются поверхности. Главный недостаток мелкой зернистости заключается в том, что при работе нередко происходят засаливания инструментов. Возможно также прижигание поверхности заготовки.

Концентрация алмазов. Этот параметр напрямую зависит от зернистости. Чем выше зернистость, тем больше алмазов находится в 1 мм 3 абразивного слоя. Круги с высокой концентрацией используют для обработки малых площадей. Инструменты с низкой концентрацией предназначены для обработки больших поверхностей.

Классы точности. Их 3 — Б, А и АА. Последние — лучшие по качеству. При помощи таких алмазных кругов выполняют высокоточные операции.

Классы неуравновешенности (1–4). Зависят от качества абразивной массы.

Правильный выбор

Чтобы правильно подобрать расходный материал для заточки, необходимо при изучении различных изделий учитывать ряд следующих параметров:

Тип машины для резки и обрабатываемого материала. Если планируется выполнять рез большой глубины, то выбранный диск должен иметь соответствующий размер. Эффективная работа инструмента возможна только при условии, что рабочий диск будет подходить по размеру резочному оборудованию.
Форма зубьев отрезного круга. Этот параметр зависит от типа обрабатываемого материала

Учитывать его в процессе выбора алмазного диска важно, потому что от этого зависит скорость и чистота обработки. Однако иногда попадаются материалы с мягкой структурой, которые легко можно разрезать и алмазными дисками без зубьев

Благодаря использованию такого материала можно избежать их повреждения.

Также существуют и другие параметры, которые нужно учитывать при выборе алмазного шлифовального круга для заточки:

Возможности и технические параметры отрезного круга.
После приобретения точильного материала, удовлетворяющего необходимым требованиям, нужно правильно закрепить его на валу резочного станка.
Необходимо позаботиться о том, чтобы после включения вал станка и диск имели одинаковое направление вращения. Понять, как правильно установить круг алмазный для заточки инструмента, можно по расположенной на корпусе стрелке, которую наносят многие производители на свои изделия.

Зернистость заточного круга

Для обозначения зернистости заточного круга также используют определенные численные значения, они представлены следующей таблице:

ГОСТ	12	16	25	40
FERA	100	80	60	40

С увеличением числа по ГОСТу растет и размер использованных в изготовлении круга зерен, а также увеличивается степень врезания и подача при заточке ленточной пилы. Однако, качество обработанной поверхности будет лучше при использовании мелкозернистых абразивных кругов.

Твердость заточного круга

Этот показатель влияет на способность абразивного круга к самозатачиванию. Во время заточки ленточной пилы скалываются грани затупившихся зерен, они выносятся, тем самым открывая новые рабочие слои круга.

В процессе точения более твердый круг будет лучше держать свою форму, но его серна уже затупятся. Чтобы поддерживать высокое качество работы придется использовать большую мощность и меньшую подачу. Однако это может грозить образованием прижогов и рисков. К тому же относительно мягкий материал пилы станет забивать поры круга, что скажется на качестве заточки.

При использовании слишком мягкого заточного круга, связка может очень слабо удерживать зерна, поэтому они станут выкрашиваться из тела круга. Мягкие круги быстро потеряют форму и износятся.

При работе главное правильно подобрать уровень твердости заточного круга, а для этого следует воспользоваться данными в таблице:

ГОСТ	М1, М2, М3	СМ1, СМ2	С1, С2	СТ1, СТ2, СТ3	Т1, Т2
FERA	Y, I, J	K, L	M, N	O, P, Q	R, S
Твердость	Мягкие	Среднемягкие	Средние	Среднетвердые	Твердые

Подведем итоги

На что же стоит обращать внимание при выборе алмазный круг для заточки инструмента или вообще для других работ? Есть два основных параметра, которые ни за что нельзя упускать из виду: тип материала, с которым предстоит работать, и машина для резки. Учитывать прибор, на котором будет использоваться диск следует, чтоб его диаметр совпадал с диаметром машины и круг можно было использовать безопасно

Учитывать материал стоит, ибо именно ним определяется нужная форма зубьев заточного диска. Выбрав не те зубья, можно значительно снизить скорость и чистоту обработки.

Во время установки круга на аппаратуру, с которой он будет использоваться, стоит проследить, чтоб диск вращался в ту же сторону, что и вал машинки, также, они должны иметь одинаковую скорость вращения. Как правильно должен вращаться диск – подскажет стрелка, расположенная на его корпусе или информационной наклейке.
