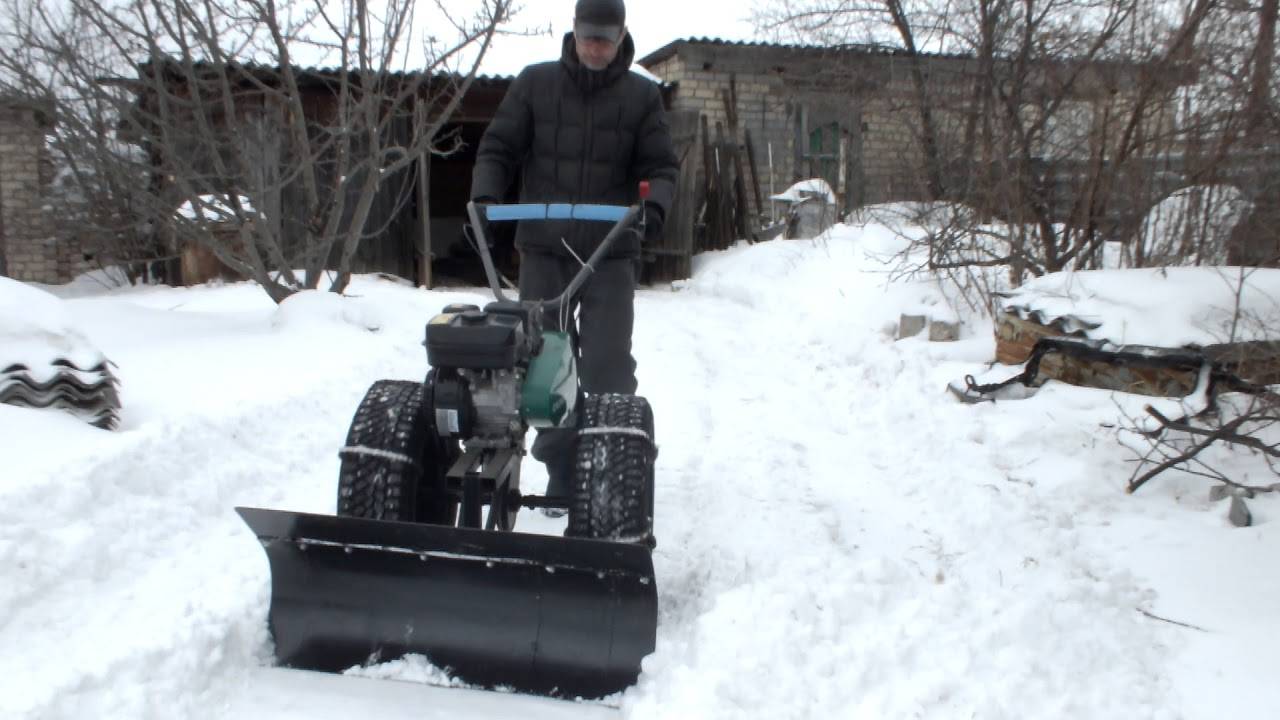

Отвал для снега на мотоблок своими руками

Самодельное навесное оборудование

Пользователь может сделать навеску на минитрактор своими руками. Для этого понадобятся чертежи конструкции, в которой будут указаны параметры изготовляемого оборудования.

Перед тем как приступить к сборке КУНа, необходимо определиться с размерами навески и подготовить инструменты:

• металлический профиль (толщина металла зависит от вида предполагаемых работ);
• 3 гидравлических цилиндра;
• соединения шарнирного типа;
• сварочный аппарат и газовый резак;
• гаечный и разводной ключ.

Процесс изготовления КУНа:

1. Вырезать внутренний каркас из двух металлических листов.
2. Изготовить стрелу, где 70% длины — это опора, которая будет соединяться с большим цилиндром.
3. При помощи шарниров прикрепить к основе среднюю часть.
4. Присоединить к средней части ковш (его делают из подготовленного металлического профиля).

Бульдозерный отвал

Для того чтобы сделать такую самоделку для минитрактора своими руками, подготовить следующие инструменты:

• бочку из стали;
• стальной уголок 10-15 мм;
• стальной квадрат 30 мм;
• 2 шарнира;
• 3 гидроцилиндра;
• штуцера;
• шланги;
• транспортную ленту (толщина 20 мм);
• заклепки.

1. Срезать с бочки верх, затем разрезать ее на 3 части.
2. При помощи пассатижей загнуть все края на 3-5 мм.
3. Из уголка (10-15 мм) сделать усилители и заварить прорезы. Должно быть 2 усилителя по краям, а остальные нужно расположить на расстоянии 20 см друг от друга.
4. Приварить квадрат вдоль всего каркаса снизу и сверху.
5. Приварить раскосины.
6. Установить между уголком и квадратом гидравлику.
7. При помощи шарниров, гидроцилиндров и уголков сделать систему подъема и поворота.

Плуг изготавливают из поверхности в виде цилиндра (рекомендуется брать сталь, чтобы избежать изгиба лопасти). Заготовке придают нужную форму: ее подают к вальцам под углом 20-23°, изгибают, а затем молотком по шаблону проводят доработку.

Для навешивания навески на трактор используется сцепка.

Также плуг можно сделать из стальной трубы, диаметр которой равен 55-66 см, а толщина — 4-5 мм.

Из картона делают шаблон, прикладывают его к трубе и обводят мелом по контуру. Отвал вырезают при помощи газосварки и обрабатывают наждаком. Если необходимо, то дорабатывают форму молотком. Для крепления к тракторной технике используется задняя навеска.

Основные правила и критерии изготовления

Важным моментом, которым нельзя пренебрегать при составлении чертежа самоделки, является соотношение объема работы к мощности агрегата. При перегрузке будут быстро изнашиваться узлы и механизмы, что приводит к поломкам и неработоспособности машины.

Изготовление отвала для мотоблока должно происходить с выдержкой некоторых условий:

• Прочный материал. Для нормальной службы хотя бы на протяжении нескольких лет нож должен иметь крепкую основу. Любая часть лопаты должна изготавливаться с расчетом на нагрузку и сильные удары.
• Выдержка размеров. Самодельный отвал не должен быть очень широким или высоким. Оптимальной шириной считается предел от 80 до 130 см, а высота от 30 до 50 см.
• Подъемный механизм. При разработке чертежа, в конструкцию можно добавить поднимающее устройство в виде гидравлики или рычагов. Такая функция позволит перевозить снег или использовать агрегат в роли погрузчика.
• Поворотный шарнир. При помощи такого устройства можно менять угол и наклон лопаты влево и вправо, вверх и вниз. Благодаря этому уборка снега или мусора будет осуществляться качественнее и с учетом потребностей человека. Для поворота вверх и вниз можно изготовить конструкцию по типу роторного плуга.
• Резина. Необходимо обязательно установить амортизационную полосу из плотной резины на нижнюю часть отвала. В таком случае мотоблок менее повреждается от ударов, а ковш от деформирования и выхода из строя. Также предохраняется и дорожное покрытие.
• Скорость монтажа и демонтажа. Так как мотоблок является универсальным устройством, то его оснастка должна проводится максимально быстро без применения особых инструментов.

Отвал может быть размещен на переднем кронштейне, под шасси либо сзади мотоблока. Для крепления в задней части можно использовать крепление плуга к мотоблоку, что значительно облегчит и ускорит работу, но самым подходящим считается размещение фронтально от агрегата. При такой установке обеспечивается максимальное качество уборки.

Читать также: Не работает отпариватель в утюге

Готовое изделие может быть создано и сориентировано в горизонтальной или вертикальной позиции. Вертикальный вариант выбирается при условиях стесненного пространства.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

• исполнительный (рабочий) орган;
• механизм поворота;
• кронштейн крепления.

Углы поворота:

• вправо на 30°;
• влево на 30°;
• прямо.

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

• С баллона стравить избыточное давление, если таковое было.
• Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
• Разрезать получившуюся трубу вдоль на две половины
• При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
• Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
• Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
• Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

• рабочий материал;
• болгарка с дисками;
• электродрель со сверлами;
• болты с гайками;
• сварочный аппарат с электродами;
• гаечные ключи;
• круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Принцип работы со снегоотвалом для мотоблока

Как правило, на всех мотокультиваторах имеется штатный кронштейн для крепления навесного оборудования. Он вполне подойдет для присоединения фронтального отвала. При необходимости делается переходник, чтобы обеспечить возможность поворота ковша вправо или влево.

Предлагаем ознакомиться Удобрения из опилок для томатов

Крепление изготавливается таким способом:

• С тыльной части ковша приваривается профильная труба. Для обеспечения прочности фиксации целесообразно дублировать сварочный шов несколькими болтами.
• Выпиливается полукруг диаметром 20-25 см из листового металла толщиной 10 мм. Заготовка приваривается к профильной трубе. В ней по краю с интервалом 20 мм делаются отверстия для выставления угла ковша.
• Из трубы квадратного сечения изготавливается держатель в форме буквы «Г». Короткая сторона держателя закрепляется на поворотном секторе, второй конец жестко фиксируется на кронштейне мотоблока. Для регулировки высоты ножа используются болты, вкрученные в переходник.

Более простым способом соединения является система проушин и зажимов, изготовленных из толстой листовой стали.

Вместо бочки материалом для лопаты послужит газовый баллон. Принцип изготовления навесного приспособления на мотоблок аналогичен, но имеется ряд нюансов:

Если в баллоне имеются остатки газа, его стравливают, открутив вентиль. Однако внутри еще может остаться не менее опасный конденсат. Бронзовый вентиль полностью выкручивают ключом из баллона и, перевернув его, сливают оставшуюся жидкость

Внимание! Конденсат из баллона ядовит, огнеопасен и имеет едкий токсичный запах. Нужно заранее продумать способ утилизации жидкости.С баллона отрезают торцевые заглушки и распускают его на две части

В баллон немного не до верха заливают воды

Болгаркой срезают верхнюю полукруглую заглушку. Воду выливают, после чего срезают нижнюю заглушку – днище.
Получившуюся трубу разрезают вдоль болгаркой на две половинки. Полукруглые сегменты сваривают между собой в длину.

Обычно масса отвала не превышает 20 кг. Подвесить его можно на любой мотоблок. В зависимости от модели агрегата, подсоединение навески производитель предусматривает к передней или задней части. Во втором варианте у мотоблока рулевая колонка имеет свойство разворачиваться на 180 о.

Изготовление навесного оборудования

Конечно же, очень много информации на сайте будет посвящено самодельному навесному и дополнительному оборудованию для мотоблоков и мотокультиваторов: фото, картинки и рисунки с описаниями как сделать своими руками, статьи, советы и рекомендации. Очень надеемся, что все кто искал в интернете оригинальные и необычные идеи и решения по изготовлению снегоуборщика, культиватора, лопаты, плуга, бороны, полольников, сцепки, щетки для подметания мусора во дворе, описание устройства и принципа работы самодельной картофелесажалки, роторной или сегментной косилки, особенности конструкции и процесса изготовления фрез, граблей, отвала, утяжелителей колес и другие вопросы по сборке и монтажу инвентаря и аграрных приспособлений своими руками смогут найти для себя что-то полезное и интересное.

Все материалы на сайте motoblok.populjarno.com: фото, картинки, рисунки, чертежи, схемы, советы, статьи, пошаговые инструкции о том, как сделать, собрать или построить своими руками мотоагрегат в сборе или отдельный его узел (колесо, редуктор, вал отбора мощности и др.), изготовить в условиях домашней мастерской прицепные приспособления и сельскохозяйственный инвентарь (прицепной воз, оборотный одно или двухкорпусный плуг, адаптер, грабли, отвал, косилку травы, окучник, культиватор, копалку картошки по чертежам), отремонтировать и провести настройку, регулировку и техническое обслуживание, как правильно выбрать и где лучше купить мотоблок и навесное оборудование к нему, вся эта интересная и полезная для самодельщиков и фермеров информация собрана и представлена для бесплатного просмотра, скачивания, ознакомления и изучения в следующих разделах:

Мотоблоки самоделки

Подборка пошаговых фотографий с подробными инструкциями по сборке легких и тяжелых, карбюраторных и дизельных, двухколесных и четырехколесных мотоблоков с ломающейся рамой или на гусеничном ходу, описание особенностей их изготовления из запчастей от мотоцикла, от бензиновой пилы, от грузового и легкового автомобиля, от трактора и других агрегатов и механизмов, советы как сделать редуктор, раму, сочлененный узел сцепки, принудительное воздушное или водяное охлаждение, зажигание, сцепление и другие системы и узлы двигателя своими руками.

Схемы и чертежи деталей мотоблока

Чтобы сделать мотокультиватор, какой-либо узел, агрегат или деталь мотоблока необходимы чертежи и схемы компоновки, изображения общего вида, эскизы деталей, рисунки и картинки для наглядности и визуального представления взаимного расположения составляющих частей в общей конструкции, для определения формы и основных размеров изготавливаемой запчасти, установления способа соединения и крепления, выбора материала и необходимости изменения его свойств и состояния (закалка, отпуск). В данном разделе также представлены пошаговые инструкции по изготовлению колес с грунтозацепами, коробки переключения передач, вала отбора мощности, промежуточного вала, чертежи редуктора и рамы, схемы кинематики крутящего момента и подключения электрооборудования.

Самодельное прицепное оборудование

Для тех, кто хотел посмотреть фотографии, картинки и рисунки аграрного самодельного инвентаря и приспособлений для мотокультиватора: окучиватели, обычные и оборотные плуги, дисковые и ротационные косилки, адаптеры, прицепы, фрезы, отвалы, бороны, сажалки картошки и картофелекопалки, и другого прицепного и дополнительного оборудования с описаниями и инструкциями по его изготовлению своими руками, переделке, улучшению конструкции и внесения других рационализаторских изменений с целью повышения производительности и качества труда.

Чертежи приспособлений для мотоблока

Устройство конструкции основных узлов и отдельных деталей навесного сельскохозяйственного оборудования (снегоуборщики, фронтальные и прицепные косилки, адаптеры, картофелесажалки и копалки) с описаниями способа сборки, крепления и установки на мотоблок. Чертежи фрез, полольников, плоскорезов, окучников, лопат-отвалов, граблей со инструкциями, советы по выбору запчастей и материалов для изготовления (марки стали или чугуна, указание параметров металлического уголка, швеллера, прута, круглой или прямоугольной трубы и т.д.)

Каким образом создать снежный отвал из бочки?

Сделать лопату собственными силами просто, когда в вашем доме имеются аппарат для сварки, болгарка и электродрель. Вот один из простых способов. Заниматься розысками нужного материала вам не потребуется, поскольку можно применить простую 200-литровую железную бочку.

Осторожно порежьте ее на 3 доли, и вы приобретете 3 изогнутых фрагмента для снегоотвала. Сварив по контурной линии 2 из них, получаем элемент с толщиной железа в 3 мм, чего в полной мере хватает для жесткости лопаты. Нижний сегмент лопаты усиливается ножом

Для этого потребуется металлическая полоска толщиной 5 мм и в длину, одинаковой с захватом отвала. В ноже делаются отверстия калибром 5-6 мм с интервалом 10-12 см для монтирования защитной полоски из резины

Нижний сегмент лопаты усиливается ножом. Для этого потребуется металлическая полоска толщиной 5 мм и в длину, одинаковой с захватом отвала. В ноже делаются отверстия калибром 5-6 мм с интервалом 10-12 см для монтирования защитной полоски из резины.

Механизм узла крепления лопаты к мотокультиватору достаточно простой и может быть выполнен в домашней обстановке. К лопате, собранной из двух частей бочки, приблизительно посередине ее высоты для усиления варится труба с сечением в виде квадрата размером 40х40 миллиметров. Потом в середине трубы варится полуокружность из толстого железа, в котором заранее проделаны 3 отверстия, требуемые для стабилизации углов поворота отвальной лопаты.

Предлагаем ознакомиться Плетение корзин из лозы своими руками

Далее из этой же трубки сваривается кронштейн внешне похожий на букву «Г», один край которого помещается в отверстие на полуокружности, а второй посредством болтов соединяется с шасси агрегата.

Отдельные умельцы предпочитают использовать новый материал, а не бывшие в употреблении элементы. Так можно собрать самодельный отвал из железного листа толщиной 3 мм. Для усиления устройства можно применить стальную полосу толщиной не меньше 5 миллиметров. Разделка металла выполняется по схемам. Полотно самого отвала содержит 4 сегмента: фронтальный, нижний и 2 боковых. Собранная конструкция требует усиления. Для этого по вертикали привариваются компоненты, вырезанные из металла толщиной 5 мм.

Затем создается поворотное устройство. Оно являет собой проушину с отверстием под ось. Проушина фиксируется сваркой к уголку, который крепится к лопате. Ось фиксируется на одном крае трубы, а другим краем закрепляется на мотоблоке. Необходимый градус поворота фиксируется цилиндрическим стержнем (шкантом). 3 миллиметра – маленькая толщина, значит, необходимо ее усилить. Вырезать из листа толщиной 3 мм полоску 850x100x3 мм.

Для осуществления работ потребуются:

• листовой металл;
• углошлифовальная машина с дисками;
• электрическая дрель;
• комплект сверл;
• болты с самоконтрящимися гайками (со вставками из пластика);
• сварочник с электродами;
• ключи гаечные;
• профильная либо круглая труба.

Если у вас имеются необходимые способности, работа не доставляет трудностей. А созданным приспособлением можно использовать не только в зимнее время, но и в летнюю пору. Облагородить площадку после завершения строительно-монтажных работ, спланировать участок под детскую песочницу и тому подобное. Какой тип конструкции выбрать – принимать решение вам.

О том, как сделать нож-отвал для мотоблока «Нева» МБ-2, смотрите в видео ниже.

Когда в наличии имеется только листовой металл, конструкция отвала будет зависеть от толщины и размера листа. Проще всего сделать лопату из цельного куска проката толщиной 3 мм, длиной около 1 м и шириной в пределах 500-700 мм. Заготовке придают слегка овальную форму, делают те же действия, что и с бочкой или баллоном.

Усиливающую раму отвала сваривают из профильной трубы

Когда в наличии только маленькие куски листового металла или его толщина около 2 мм, чтобы сделать снегоуборочную лопату для мотоблока, нужно сварить усиливающую раму. Материалом для ее изготовления используют профильную трубу. Потребуются 4 вертикальные элемента для ковша. Им придают овальную форму.

Как сделать самодельный отвал (лопата) для мотоблок — мастерим своими руками

В России бывают такие зимы, что очень часто владельцы частных домовладений сталкиваются с проблемой уборки большого количества снега.

Традиционно эта проблема решалась с помощью обычных лопат и различных приспособлений.

Теперь же, когда во многих хозяйствах имеются, по крайней мере, мотоблоки, которые могут оснащаться различными видами навесного оборудования, уборка снега, мусора и выполнение других работ стало намного легче.

Заводские модели

Любая фирма, которая занимается изготовлением мотоблоков, может также предложить ряд снегоотвалов. В продаже есть популярные модели таких производителей, как Кентавр, Нева, Зирка и т. п.

Единственное большое преимущество заводской конструкции перед самодельной в том, что они сделаны из высококачественной стали и их сложнее повредить. Тем более, такие модели служат дольше самодельных.

Но, с другой стороны, и стоят они немало.

Вариантов заводских отвалов есть очень много, поэтому следует проверить перед покупкой, подойдёт ли эта модель для имеющегося мотоблока. На заводе снегоотвалы не укомплектовывают пружинными механизмами в связи с низкой скоростью движения.

Если скорость мотоблока маленькая, то защитные механизмы для соприкосновения с землёй теряют свой смысл. Тем более, в заводских моделях отсутствуют механизмы подъёма и поворота агрегата. В связи с этим цена на заводскую конструкцию снижается.

Для более высокой производительности рекомендуется обычные резиновые колёса заменить на заводские или самодельные грунтозацепы. Это ускорит процесс работы.

Примеры отвалов:

Отвал для снега из Китая – плюс у него один — доступность. В плане качества конечно не очень. Крепление ковша к раме слабое, проварено одноточечно некачестенно. Большинство предложений имеет ширину 1,25 м.

, что маловато производству качественной очистки. В работе ковш должен иметь угол поворота, а ширина 1,25 не позволит этого сделать. Также дешёвые некачественные комплектующие, простая конструкция.

Ну соответственно согласитесь сами, какая цена, такое и качество.

Что надежней спасет квадроцикл от угона сигнализация или GPS маяк

Отвал для снега WARN – сразу отмечу, качество исполнения достаточно хорошее, конструкция продуманная. Ширина позволяет качественно выполнить работу за короткие сроки.

Надежные механизмы регулировки и управления. Соответственно, хорошее качественное изделие не может быть без хорошей цены.

Отмечу высокую стоимость, отвал для снега такой марки имеет ограниченное количество экземпляров, по причине поставки из Америки.

Отвал для снега ATV STAR – также высокое качество исполнения. Качественная покраска — защитит от коррозии. Довольно неплохая доступность. Отличие от американского аналога – доступная цена. Они стоят на порядок дешевле. Вследствие чего, на мой взгляд, стоит присмотреться именно к этом модели.

Sources:

https://exkavatori-exmash.ru/harakteristiki/otval-dlya-motobloka-svoimi-rukami-lopata-chertezhi-kak-sdelat-snegootval-razmery.html

Лопата для уборки снега своими руками

В конструкции снегоуборочной лопаты нет ничего сложного. Поэтому ее можно сделать самостоятельно в домашних условиях.

Рассмотрим два самых популярных у самодельщиков варианта:

фанерную лопату; скребок (движок) на колесах.

Подготовив все необходимые для работы материалы, сделать лопату для уборки снега своими руками из фанеры можно в течение 1 часа.

Набор деталей для сборки включает:

Деревянную рейку сечением 30х40 мм (длина1,5 метра) для изготовления черенка. Фанерный лист толщиной 5 мм и размером 40х40 см. Обрезок сосновой доски толщиной 3 см и длиной 40 см. Полосу оцинкованной стали шириной 5-6 см. Шурупы по дереву длиной 3 см для крепления черенка к фанере. Гвозди длиной 15-20 мм.

Из инструментов понадобится электрорубанок, ножовка, ножницы по металлу, клещи, долото, молоток и отвертка.

Первая операция – изготовление задней стенки ковша из обрезка доски. Для этого на заготовке карандашом прочерчивают дугу. Ее высота в центре составляет 10 см, а по краям 5 см.

Выстругав рубанком намеченный контур, берут ножовку и делают в центре доски два надреза по размеру будущего черенка. Долотом вырубают прямоугольное отверстие для пропуска ручки.

Край черенка размечают карандашом и срезают ножовкой так, чтобы он плотно прилегал к фанерному листу.

Лист фанеры накладывают на стенку ковша и фиксируют гвоздями.

Для усиления рабочей кромки полосу сгибают пополам, надевают ее на фанеру и загибают края металла. Для того, чтобы полоса не соскочила с ковша во время работы, ее фиксируют по краям короткими винтами или заклепками.

А теперь рассмотрим изготовление второго конструктивного варианта — самодельной лопаты для чистки снега на двух колесах.

В интернете можно встретить решение, основа которого — рамка с ручками от старой коляски. Мы считаем, что для нормального скрепера она слишком «хлипкая». Поэтому предлагаем использовать для изготовления каркаса профильную трубу 20х40 мм. Ее для нашей самоделки потребуется немного, всего 1,5 метра.

Квадратной рамы в нашем варианте не будет. Ее заменит центральная трубчатая стойка. К ее верхней части приваривается ручка — отрезок водопроводной трубы диаметром 20 мм.

До начала сборки нужно купить два колеса для тележек диаметром 8 дюймов. Отвал делается из листовой стали толщиной 0,8-1,0 мм. Просверлив в двух стальных пластинках-фланцах отверстия для пропуска вала, их приваривают к профильной трубе, выполняющей функцию черенка.

После этого к наклонной стойке приваривается короткий отрезок трубы 20х40 мм для крепления поворотной пластины с отвалом. В пластине и в трубе, на которой она будет лежать, высверливают три отверстия: одно для крепежного болта и два для установки стопорного стержня, фиксирующего отвал.

В качестве оси для колес можно использовать любую стальную трубку или арматуру подходящего диаметра. Пропустив ось в отверстия фланцев, к ней нужно приварить стопорные кольца, предохраняющие колеса от смещения.

• https://derevyannie-doma.com/sovety/kak-sdelat-lopatu-dlya-uborki-snega-svoimi-rukami.html
• http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/zemlyanoy/lopata-dlya-snega-svoimi-rukami.html
• https://greensector.ru/instrumenty-i-tekhnika/lopata-dlya-uborki-snega-vybiraem-i-pokupaem-libo-delaem-svoimi-rukami.html

Как сделать отвал для мотоблока своими руками?

Лопата для мотоблока – это один из наиболее простых вариантов отвала, однако это не значит, что на ее изготовление потребуется 30 минут времени и минимум подручных материалов. Напротив, если вы хотите сделать лопату на мотоблок, вам потребуется тщательно подготовиться и заранее приобрести все необходимые инструменты и материалы.

Для того чтобы самодельный отвал получился как можно более качественным обязательно изучите чертежи. Они подскажут вам размеры и порядок крепления элементов приспособления для расчистки.

После детального изучения чертежей подготовьте все необходимое оборудование и материалы. Для работы вам понадобится:

• жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
• 1 металлическая стойка – для этого подойдет стальная труба;
• 4 ребра жесткости, толщиной около 4 мм;
• полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
• 2 проушины для крепления тяги отвала;
• набор шайб и гаек;
• квадратная труба, сечением 4×4 см и длиной 1 м;
• комплект сверл, диаметром 5–6 и 8–9 мм;
• плоский кусок резины;
• 2 штанги, длиной 52 см каждая;
• 1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
• аппарат для сварки;
• болгарка с дисками для резки стали;
• перфоратор или электрическая дрель.

Имея под рукой все вышеперечисленные материалы и инструменты, вам будет проще изготовить навесной снегоуборщик для мотоблока. Правильный порядок действий выглядит следующим образом:

1. В первую очередь сделайте заборный ковш. Для этого возьмите ребра жесткости и сварите с них каркас с тремя горизонтальными и четырьмя вертикальными направляющими .Далее нагрейте газовой горелкой стальные листы и аккуратно согните металл таким образом, чтобы он получил форму ковша. Готовый элемент приварите к каркасу из ребер жесткости. В итоге у вас должен получиться снежный отвал идентичный тому, что показано на фото;

1. Далее сделайте нож для уборки снега – этот элемент должен измельчать слежавшийся снег и усилить снегоочиститель на мотоблок. Чтобы изготовить нож, возьмите стальную полоску и просверлите в ней 3 одинаковых отверстия, диаметр которых должен составлять 5–6 мм. Дистанция между ними не должна быть меньше 10 см. Далее закрепите нож болтами, положив между ним и ковшом резиновую прокладку;
2. Следующим шагом станет изготовление и монтаж механизма крепления. Отрежьте кусок трубы, сечением 4×4 см и приварите его к тыльной стороне ковша примерно посередине элемента. В средней части трубки приварите деталь в форме полукруга – для этого возьмите толстый кусок стали. В полукруге проделайте 3 одинаковых отверстия, которые в дальнейшем понадобятся для вкручивания болтов;
3. Далее возьмите такой же кусок трубы и сделайте из нее держатель, напоминающий по форме букву «Г». Один из концов держателя аккуратно вставьте в одно из отверстий в полукруге, а второй конец надежно закрепите на раме мотоблока;
4. Регулировать высоту подъема ковша можно посредством двух болтов, вкрученных в поверхность имеющихся углублений в квадратной трубе. Более детально об изготовлении снегоуборочного отвала расскажет видео.

Сделав лопату на мотоблок для уборки снега нужно обязательно проверить работоспособность приспособление. В первую очередь протестируйте исправность механизма регулировки высоты отвала – это даст уверенность в том, что при уборке во дворе вы не повредите декоративное покрытие придомовой территории. Снегоуборочная приставка к мотоблоку не должна перевешивать сельскохозяйственную машину – если вы заметили, что центр тяжести агрегата и навесного оборудования нарушен, то обязательно закрепите в задней части мотоблока утяжелители.

Особенности конструкции

Для начала определимся с самой конструкцией. Мотоблочная отвал лопата являет собой изогнутую рабочую поверхность, которая состоит из следующих элементов:

• жесткой рамы;
• ребер жесткости;
• изогнутого стального листа толщиной 2 мм.;
• пяток (2 шт.);
• ножей (металлического и резинового).

Металлический нож используется при земляных работах, когда нужно разровнять грунт и т. д. В случаях, когда проводится уборка территорий от снега, мусора и т. д. используется резиновый нож (щадящий), который защитит и саму насадку от повреждения при контакте с твердым покрытием, и тротуар (плитка, асфальт, бетон).

Лопата-отвал

Стандартная лопата имеет ширину 100 см. и высоту 40 см.

Существует два типа мотоблочных отвалов, которые имеют некоторые визуальные отличия в своей конструкции:

1. Лопата-отвал.
2. Ковш.

Лопата-отвал для мотоблока предназначается только для очистки территорий от мусора, снега, используется для разравнивания щебня, грунта и песка. Ковш с обоих торцов закрыт наваренными пластинами, поэтому кроме уже описанных действий, может еще использоваться для погрузки того самого песка, земли, снега, мусора и т. д.

Предлагаем посмотреть фото, где видно, чем лопата отличается от ковша:

Лопата к мотоблоку

Ковш к мотоблоку

Тип установки относительно мотоблока

Благодаря относительной простоте конструкции, сравнительно небольшому весу (до 16 кг.) и большому функционалу выполняемых работ, отвалы могут крепиться как к средним, так и к тяжелым мотоблокам.

В зависимости от конструкции самого мотоблока, навес может присоединяться:

• к передней части;
• сзади моторизированного устройства, при учете того, что рулевая колонка последнего разворачивается на 180 градусов вокруг своей оси.

Расположение рабочего органа

Существует два типа отвалов:

• регулируемые (поворотные);
• нерегулируемые.

Поворотные отвалы — универсальные, так как позволяют выставить необходимый угол атаки:

• правый наклон;
• левый наклон;
• прямая установка.

Нерегулируемые навесы жестко закреплены в необходимом оператору положении (прямо, право, лево) и регулировке не подлежат.

Предлагаем посмотреть видео работы мотоблока с использованием прямого и поворотного отвала:

Разновидности сцепок к мотоблокам известных брендов

Сцепка — это незаменимое устройство, идущее в комплекте с мотоблоком, которое позволяет агрегатировать различное навесное оборудование. В зависимости от марки мотоблока, его конструкции, изменяется и конфигурация самой сцепки. Кроме того, сцепки также бывают регулируемыми (угол атаки, горизонталь) и нерегулируемыми.

Существует несколько типов креплений:

Типа “Зирка”-41

“Нева”

Съемное крепление Zirka-105

Типа «ЗУБР»

Типа «Форте»

Универсальное

Сцепка для КИТ-набора, оснащенная передним подъемным механизмом

Типы подъемного механизма

Подъемники позволяют поднимать и опускать рабочий орган (отвал для мотоблока), производить погрузочно-очистительные работы. Существует несколько разновидностей подъемников:

• ручные, или механические (рычаг);
• гидравлические (с использованием гидронасоса).
