Устройство и принцип работы
Масляная помпа устанавливается на боковой поверхности картера мотора поближе к шестерне привода цепного инструмента. Насос представляет собой пластмассовый либо железный корпус, снутри которого размещен цилиндр с плунжером.
Вращение передается от ведущей шестерни цепи либо конкретно от носка коленчатого вала мотора. Если употребляется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается безпрерывно, вне зависимости от частоты вращения.
При работе мотора часть вращающего момента передается на плунжер, который представляет собой металлической стержень. Часть детали, установленная снутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены два отверстия, служащие для забора масла из бачка и следующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с недвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.
В устройство плунжера заходит приводная шестерня, сделанная из металла либо пластика. В конструкции привода одна из шестерен сделана из мягенького материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.
При вращении детали происходит попеременное перекрытие отверстий на стене цилиндра. При всем этом появляются колебания давления. За счет понижения давления происходит забор порции масла в полость цилиндра, которое позже выталкивается в смазочную магистраль. Так как частота вращения коленчатого вала составляет 5-12 тыс. Об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.
В проф пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.
READ Как Собрать Бензопилу Stihl Мс 180
Причина отсутствия искры может заключаться и в неисправном модуле зажигания либо нарушении зазора меж ним и магнитопроводом маховика. Он должен приравниваться 0.2 мм. Нарушение зазора становится в особенности возможным, если перед этим выполнялась разборка пилы со съемом маховика и модуля зажигания. Зазор выставляют при помощи прокладки шириной 0.2 мм, помещенной меж бобышкой маховика и модулем зажигания. Неисправный модуль зажигания необходимо поменять.
Проверив таким макаром систему зажигания и не найдя неисправность, можно перебегать к системе подачи топливной консистенции.
Система подачи топлива
. Если осмотром свечи было установлено, что топливо не поступает в цилиндр, нужно рассмотреть все возможные причины этого. Это может быть:
- Не поступление топлива из бака из-за забитого отверстия в его крышке (сапуна), при этом в баке создается вакуум, препятствующий вытеканию топлива;
- Загрязненность топливного фильтра, установленного в баке;
- Не поступление или недостаточное поступление топливной смеси из карбюратора в цилиндр.
Для диагностики двух первых причин достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течет полной струей, сапун и фильтр можно не проверять, если не течет или течет слабо, можно считать, что причина неисправности найдена. Сапун чистится иглой. Топливный фильтр извлекается через заливное отверстие опорожненного топливного бака, проволочным крючком, вместе с всасывающим шлангом, от которого фильтр отсоединяется и чистится или заменяется новым. Производители бензопил рекомендуют менять топливный фильтр каждые три месяца.
Общие принципы разборки
В основном, все бензопилы имеют одинаковые комплектующие, которые демонтируются по определенной схеме. Если же сборка пилы китайская, то беспокоится не о чем: чаще всего их делают по подобию европейских моделей. Как разобрать бензопилу:
- Снимается крышка сцепления.
- Убирается стартерная крышка. Чтобы это сделать, нужно выкрутить саморезы и убрать поперечную ручку.
- Чтобы снять ручку, нужно убрать крышку, которая закрывает воздушный фильтр.
- Бензиновый шланг удаляется с крышки штуцера.
- Демонтируется корпус пилы. Нужно открутить саморезы и снять крышку маслобака.
- Перед тем как снять модуль зажигания, нужно провести разбор барабана сцепления: нужно прокрутить коленвал по часовой стрелке до тех пор, пока поршень не перекроет выпускное отверстие газов.
- Затем необходимо открутить сцепление на бензопиле и снять муфту: нужно несильно ударить по нему молотком.
- Удаляются винты, демонтируется бензобак с масляным шлангом.
READ Каким Маслом Можно Смазывать Цепь Бензопилы
Как ремонтируют блок цилиндра бензопилы?
Для восстановления мастер полностью разбирает мотор и осматривает его рабочие части. Производятся замеры, которые позволяют точно оценить состояние оборудования и понять, какие ремонтные процедуры нужно выполнить. При капитальном ремонте возможна расточка деталей, если они изготовлены из подходящих для этого материалов.
Также процесс восстановления включает другие этапы:
- оценка эффективности хода поршня, замер создаваемой компрессии в рабочей камере;
- проверка целостности оборудования, поиск наличия механических повреждений, царапин;
- анализ состояния крепежных деталей поршня, устранение люфтов и прочих проблем;
- проверка прочего оборудования, которое влияет на работу поршневой группы.
Чтобы восстановление цилиндра бензопилы прошло успешно, мастер проводит ряд проверок после сборки оборудования
Важно, чтобы мощность соответствовала заводским параметрам, а на холостых работах и под нагрузкой пила демонстрировала стабильные обороты. Только после таких проверок можно считать ремонт оборудования завершенным

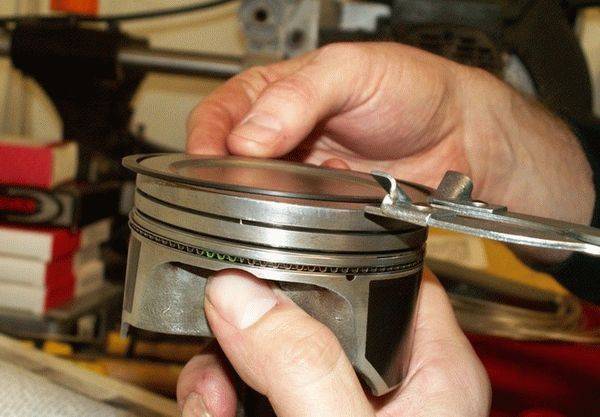

Зачем на поршне три кольца?
Два верхних кольца, устанавливаемых в канавки поршней, нужны для поддержания компрессии. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное как «3», является маслосъёмным:
Меньше, чем 3 кольца на поршне, в 4-тактных ДВС не используется
При работе двигателя происходит разогрев деталей, от нагрева металл расширяется, а величина всех зазоров уменьшается. Если зазор между концами кольца будет меньше, чем рекомендовано изготовителем, то после прогрева такое кольцо царапает стенки цилиндра. Замеры нужно производить без разогрева детали, причём само кольцо обязательно помещают в цилиндр:
Промер зазора нельзя выполнить, не имея доступа к блоку цилиндров
Чтобы узнать величину зазора, используют специальные щупы (планки). Обычно рекомендуемые величины находятся в следующих пределах: 0,2-0,5 мм. И всё же, обязательно сверьтесь с документацией!
Все знают, какой зазор является рекомендуемым для двигателей ВАЗ: на поршневых кольцах, создающих компрессию, он должен быть равен 0,25-0,4 мм (не меньше 0,25 мм). Для маслосъёмных колец подходят другие значения – 0,25-0,5 мм. Как видите, нижний предел здесь является одинаковым, но это верно не для всех ДВС.
Почему бензопила STIHL не заводится после замены поршневой
В случае, если пила не запускается после замены поршневой, необходимо проверить подачу топлива в камеру, а также провести диагностику системы зажигания. Очень часто при установке рычага управления на бензопилу, мастера забывают подсоединить провода, идущие от катушки зажигания, в результате чего искра пропадает и пила не заводится.
READ Замена Коленвала Бензопила Stihl 180
Также проблема может скрываться в пережатом шланге топливной подачи или в том случае если он вообще не подсоединен. Причин конечно может быть множество, но стоит помнить, что в том случае если все работы по замене поршневой проведены правильно, инструмент должен без каких-либо проблем запустится и нормально работать.
Мы рассмотрели основные причины и неисправности бензопилы STIHL мс 180 при которых необходима замена ЦПГ. Но, как правило, в каждом конкретном случае, причины могут пересекаться, и для правильного ремонта, необходим комплексный подход к решению проблемы. Поставить на пилу новую поршневую, это не всегда означает решить проблему. Необходимо обязательно устранить причины возникновения неисправности и инструмент будет служить долго без возникновения проблем и необходимости ремонта.
Регулировка и настройка карбюратора Husqvarna 137
husqvarna137 -регулировка карбюратора
На рисунке выше вы видите три винта для регулировки. Каждый из них имеет свое назначение: Винт Т необходим для регулировки оборотов на холостом ходу. Винт L служит для регулировки низких оборотов. Винт H регулирует высокие обороты.
Порядок регулировки: Сначала винтом L (вращая его) мы ищем самые высокие обороты на холостом ходу. После того как мы их нашли, необходимо повернуть этот винт на четверть оборота против стрелки часов. Если в этом положении цепь продолжает вращаться, то вращением винта Т добиваемся ее остановки. Затем прогреваем двигатель на полном ходу в районе 10-15 секунд и поворачиваем винт H на четверть против часовой. Ждем 10 секунд и слушаем-двигатель должен работать как 4-хтактный по звуку. Если раздается визг, то смесь бедная(выкручиваем винт), если дымит — обогащенная смесь(закручиваем винт).
После регулировки низких и высоких оборотов выставляем обороты холостого хода винтом Т. Делается это следующим образом: 1.Двигатель должен работать 2.Вращаем винт Т по часовой стрелке до той поры пока цепь не начнет вращение. 3.Вращаем винт в другую сторону до остановки цепи.
При верно отрегулированном карбюраторе ваша бензопила быстро набирает обороты и по звуку похожа на работу 4-хтактного двигателя.
Помните, что для правильной регулировки карбюратора бензопилы необходим тахометр и опыт. Поэтому лучше обратиться в специализированный сервис!
Видео о регулировке бензопилы на холостом ходу:
Еще одно видео о ремонте карбюратора Husqvarna на английском языке.
источник
Процедура обкатки новой бензопилы — настройка инструмента и запуск двигателя
Чтобы процедура обкатки бензопилы прошла с максимальной эффективностью, понадобится приобрести тахометр. Этот прибор нужен для того, чтобы измерить количество оборотов коленчатого вала при работе ДВС. Этот прибор понадобится не только для настройки карбюратора инструмента перед его обкаткой, но и в процессе эксплуатации бензопилы. Принцип настройки карбюратора перед обкаткой инструмента заключается в том, что необходимо снизить количество максимальных оборотов на 600-700 об/мин. Величина максимальных оборотов достигает 12,5 тысяч об/мин, но их достижение во время обкатки крайне опасно. Кроме того, снижение максимальных оборотов способствует обогащению смеси топливом, что положительно сказывается на притирке деталей.
Интересно знать! Процедура регулировки карбюратора перед обкаткой бензопилы вовсе не является обязательной, так как такие действия выполняются на заводе после сборки инструмента. На протяжении 3-4 часов бензопилы проходят испытания, для чего уменьшаются высокие обороты путем перемещения винтов H и L. Если в технической документации от производителя не говорится о необходимости настройки карбюратора, тогда осуществлять такие манипуляции Вы можете только по своему усмотрению. В любом случае, при правильной настройке карбюратора, это будет только дополнительным преимуществом.
Тахометр подключается к инструменту, и приступаем к регулировке карбюратора, осуществляя обогащение смеси. Для этого имеется специальный винт на карбюраторе H. Он позволяет увеличить или уменьшить высокие обороты. Вращая винт H, необходимо добиться значения показаний по тахометру на 600-700 оборотов в минуту ниже от максимального значения, то есть уменьшить до 11900-11800 оборотов в минуту.
Снизив максимальные обороты, удается получить обогащенную смесь, поэтому в камеру сгорания подается больше бензина с маслом. Это исключает перегрев двигателя, и тем самым, износ деталей. После окончания процесса обкатки, карбюратор бензопилы понадобится снова отрегулировать на рабочий режим.
Интересно знать! Если нет тахометра, тогда настройка карбюратора бензопилы на обкатку осуществляется путем перемещения винтаH на четверть оборота в сторону увеличения смеси (вращение против часовой стрелки). Аналогично осуществляется уменьшение низких оборотов, что достигается путем перемещения винта L на 1/4 оборота. Настройку карбюратора можно выполнять на бензопилах профессионального и полупрофессионального назначения, но процедура не является обязательной, если в документации от производителя ничего об этом не говорится. Обкатка пройдет успешно, если не регулировать карбюратор, но при этом исключить вероятность повышения оборотов до максимального значения. Бытовые инструменты не нуждаются вовсе в выполнении таковых действий. После настройки осуществляется запуск двигателя.
Работа дизельного и бензинового ДВС
Чтобы лучше понимать значение зазора поршневых колец в работе двигателя рассмотрим, как работают две наиболее распространённые системы. В действительности, разница между ними не так велика, по крайней мере, в конструкционном плане.
Главное отличие заключается в процессе воспламенения. В дизельных двигателях он происходит благодаря повышению давления. В результате растёт температура, после чего форсунка впрыскивает топливо внутрь, и воспламенение происходит само собой.
Бензиновый двигатель устроен немного по-другому. Вместо форсунки, в верхней части поршней устанавливаются свечи, которые и подают искры. Естественно, при такой конструкции нормальный зазор поршневых колец очень важен.
Основные неисправности и способы их устранения
Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.
Бензопила Хускварна не заводится
Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.
В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.
Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.
Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.
В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.
Если пила заводится, но плохо
Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.
Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.
Цепь бензопилы крутится на холостом ходу
Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.
Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.
Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ
Почему бензопила Хускварна глохнет при нажатии на газ
Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.
Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.
Почему не смазывается цепь на бензопиле Хускварна
Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.
Причин может быть несколько:
- Неисправность масляного насоса;
- Засор фильтрующего элемента, установленного в баке;
- Неисправность сапуна масляного бака;
- Разрыв масляного шланга;
- Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
- Засор масляного канала в корпусе пилы;
- Засор канала подачи масла в шине;
- Неисправность шестерни привода масляного насоса.
Когда заменить поршень
Может быть много причин, по которым необходимо заменить поршень, а также полностью поршень, но все они могут быть разделены на естественные и из-за неправильной работы. Естественно, это износ, вызванный длительной работой бензопилы Stihl 180. Еще много искусственных, например:
Перегрев двигателя и тепловые дребезжания;
- Попадание в цилиндр инородного тела и появление механического оружия;
- Выход из строя поршневого кольца из-за превышения максимальной частоты вращения двигателя;
- Поломка юбки поршня из-за превышения скорости;
- Использование топлива низкого качества, в результате чего поршневая группа бензопилы изнашивается из впускного канала в цилиндр;
- Работа бензопилы «Стол» с грязным топливным фильтром, что приводит к снижению процентного содержания масла в топливной смеси;
CPG должен быть диагностирован, если Stihl ms 180 внезапно теряет мощность или не запускается до тех пор, пока не включится стартер инструмента. Если стартер вращается, но пила не запускается, при этом наблюдается искра и топливо в цилиндре поступает правильно, необходимо измерить компрессию в двигателе.
9,5. 11 атм. Это считается нормальным показателем, при котором бензопила Stihl регулярно запускается и выдает максимальную мощность, если сжатие ниже, есть вероятность возникновения ударов по поршнево-цилиндровой группе или ее износ достаточно велик. В любом случае при пониженном сжатии для дальнейшей диагностики необходимо полностью разобрать пыль.
Чтобы определить наличие сцепления с поршнем, а также поломку поршневого кольца, вы можете снять глушитель и провести визуальный осмотр видимой части поршня, в то время как кольца можно проверить на упругость, нажав на них с маленькой отверткой. На рабочих кольцах будет небольшой ход, неисправное или зажатое поршневое кольцо не пойдет.
Неисправность неопределенной категории
В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.
Бензопила не развивает полной мощности
Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.
Разгерметизация карбюратора и засор форсунки
Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.
Бензопила не держит холостые обороты
Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.
О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:
Если карбюратор отстроен как часы, то необходимо проверить:
- Топливную систему. Начать логичнее с топливного насоса.
- Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.
Бензопила теряет мощность под нагрузкой
Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:
- В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
- В забитом топливном фильтре.
- В плохо работающем топливном насосе.
Поршневая группа бензопилы
Размеры цилиндропоршневой группы определяются в первую очередь диаметром поршня, изготовленного из жаропрочного алюминиевого сплава. Вне зависимости от модели ЦПГ бензопилы состоит из цилиндра, поршня, удерживающего пальца и двух фиксаторов.
Зеркало цилиндра бензопилы
С целью повышения компрессии в рабочем агрегате и, как следствие, увеличения мощности, многие производители устанавливают по два поршневых кольца. Изготовленные из специального чугуна компрессионные кольца бензопилы плотно прилегают к цилиндру, в результате чего обеспечивается герметичность камеры сгорания.
Почему изменяется зазор между поршнем и цилиндром
Конструкторы автомобилей стремятся, чтобы детали двигателя работали в режиме жидкостного трения.
Это такой способ смазки трущихся поверхностей, когда благодаря прочности масляной плёнки или подаче масла под давлением и при требуемом расходе непосредственного соприкосновения деталей не происходит даже под значительной нагрузкой.
Не всегда и не во всех режимах подобное состояние можно удержать. Влияют на это несколько факторов:
- масляное голодание, подвода смазывающей жидкости, как это делается в подшипниках скольжения коленчатого и распределительного валов, под давлением в зону между поршнем и цилиндром не производится, а прочие способы смазки не всегда дают стабильный результат, лучше всего работают специальные масляные форсунки, но по разным причинам ставят их неохотно;
- некачественно сделанный или изношенный рисунок хонингования на поверхности цилиндра, призван он удерживать масляную плёнку и не давать ей полностью исчезнуть под усилием поршневых колец;
- нарушения температурного режима вызывают обнуление теплового зазора, исчезновение масляного слоя и появление задиров на поршнях и цилиндрах;
- применение некачественного масла с отклонением по всем значимым характеристикам.
Кажется, парадоксальным, но больше изнашивается поверхность цилиндра, хотя она обычно изготовлена из чугуна, это цельный чугунный блок или различные сухие и мокрые гильзы, залитые в алюминий блока.
Даже если гильза отсутствует, поверхность алюминиевого цилиндра подвергается специальной обработке, и на ней создаётся слой специального твёрдого износостойкого покрытия.
Связано это с более стабильным давлением на поршень, которое при наличии смазки почти не снимает с него металл при движении. А вот цилиндр подвержен грубой работе пружинных колец с высоким удельным давлением из-за малой площади контакта.
Естественно, поршень тоже изнашивается, даже если это происходит с меньшей скоростью. В результате суммарного износа обеих поверхностей трения зазор непрерывно увеличивается, причём неравномерно.
Диагностика при помощи мультиметра
Аппаратный метод позволяет более точно и оперативно оценить причину неисправности. Для диагностики требуется:
- Выставить прибор в положение стрелки на отметку в 200 Ом.
- Изучить инструкцию. Выяснить по ней оптимальное сопротивление для обмотки катушки для данной конкретной модели.
- Подключить мультиметр к первичной обмотке, произвести замер. Если значение в норме – продолжить тестирование.
- Подключить прибор измерения к вторичной обмотке, выполнить замеры согласно инструкции.
- Подключить измерительное оборудование к отверстию катушки, в которое вставляются провода. Если все значения в пределах нормы, можно сделать вывод, что катушка исправна и если нет, то узел (катушку) надо поменять на новый, исправный.
Роль поршневых колец в эксплуатации двигателя
Есть ряд условий, соблюдение которых гарантирует долгую эксплуатацию поршневых колец. Во многом они зависят от характеристик зазора. Чтобы двигатель прослужил долгое время, необходим правильный зазор, который помогает в контроле таких параметров, как:
- Температура. От этого параметра зависит сама возможность работы системы. Если температура будет слишком высокой, то поршень расплавится за несколько секунд.
- Давление. В данном случае поршневые кольца играют роль уплотнителей. Само собой, что без правильного зазора эта функция будет трудноосуществимой. При возникновении давления, круги прижимаются к плоскости цилиндра. Правильный зазор позволяет максимально стабильно распределить силу давления.
- Подача масла. За этот параметр отвечают маслосъемные поршневые кольца. У них есть две перемычки. Именно они регулируют подачу субстанции в нужном количестве. Обычно данный параметр устанавливается на показателе в 1- 2 мкм. При оптимальной подаче уменьшается потребление бензина.
При правильном выставлении данных параметров срок эксплуатации каждой детали двигателя возрастает в несколько раз. Большую роль в их регулировке играют поршневые кольца и их зазоры.
Какой должен быть зазор на поршневых кольцах? Детальный разбор
Тема, интересующая многих автолюбителей, как установить зазор между поршневыми кольцами, а особенно интересует это тех, кто собирается проводить ремонтные работы самостоятельно
Каждый знает, что любой автовладелец (опытный, или нет), старается больше узнать о повреждениях, которые могут возникнуть во время эксплуатации авто, а также о мерах их предосторожности
Какой должен быть зазор на поршневых кольцах? Мы рассмотрим различные особенности, и специфику темы, а также ознакомимся с основными приёмами и техниками, для ремонта этой детали.
Во-первых, самым первым шагом будет являться факт, который связан с осмотром поршней. Необходимо проверить и тщательно осмотреть поршень на наличие на поверхности трещин, или мелких механических повреждений. Если вы заметили даже небольшой дефект, то следует немедленно заменить поршень на новый. Чтобы избежать неприятной ситуации, или более крупной поломки.
Во-вторых, если у вас разобран двигатель, то следует также уделить внимание и поршням. К таким профилактическим мерам можно отнести очистку головки поршня от имеющегося нагара, очистка и обработка канавок которые находятся под поршневыми кольцами
В-третьих, после того как поршень был очищен, следует обязательно осмотреть зазоры между канавками и кольцами. В решении данной проблемы как никогда лучше подойдёт таблица, в которой будут указаны номинальные зазоры поршневых колец.
Это:
- Параметры верхнего компрессионного кольца должны быть 1-0.04-0,075 мм;
- Компрессионное кольцо, которое находится внизу, должно быть размером 2-0,03-0,065 мм;
- Маслосъемное кольцо с зазором в 3-0,02-0,055 мм.
Помните, что для каждого зазора характерны свои параметры и расстояние, самое главное — не перепутать их. Допустимый зазор должен быть равен 0,15 мм. В том случае, если на глаз тяжело точно определить расстояние между зазорами поршней, то можно воспользоваться специальным прибором — микрометром.
Как правильно использовать микрометр, чтобы определить размер зазора на поршневых кольцах? Нужно померить диаметр поршня сразу в нескольких местах по его окружности. Потом измерить ширину канавок, используя при этом специальные щупы.
После измерений следует вычислить средний показатель значения зазоров. Если показатели отличаются друг от друга, то следует заменить поршень, если показатели одинаковы, то всё в порядке.
В-четвёртых, измерение зазоров в замках поршневых колец. Выполнять данное измерение можно как при помощи специальной оправы, так и при наличии простого предмета цилиндрической формы. Показатели и параметры зазора следует измерять при помощи специального щупа. Параметры зазора пригодного для эксплуатирования имеют следующие пропорции – 0,25-0,45 мм.
При этом может допускаться погрешность равная 1,0 мм, которая может возникнуть в результате износа детали. В том случае, если размер зазора выше нормы, то поршень необходимо поменять. Если же измеренный зазор меньше указанных параметров (0,25 мм.), то всё, что нужно это просто подточить торцы до нужного размера.
В-пятых, измерение зазора между поршнями и цилиндрами. Данное измерение основывается на установлении соответствия между уже измеренными диаметрами поршня и цилиндра. Здесь стандартные показатели равны от 0,025 до 0,045 мм, при возможном износе 0,15 мм.
Подведем итоги
От правильно подобранного теплового зазора поршневых колец зависит как ресурс самих колец, так и исправность работы всей ЦПГ. Естественный радиальный износ колец приводит к увеличению тепловых зазоров, после чего герметизация камеры сгорания ухудшается.
Необходимо отметить, что для двигателя намного более опасен уменьшенный зазор. Если минимальный зазор в замках (тепловое пространство) сократить до показателя 0.2 миллиметра, после нагрева и выхода мотора на рабочие температуры зазор в замке может полностью отсутствовать. В результате кольцо сильно давит на стенки цилиндра, значительно возрастает износ колец, нарушается теплообмен, а также повышается риск образования задиров.
Как правильно подбирать поршневые кольца. Правильный подбор колец по размерам и материалам изготовления, как выбрать оригинальные кольца. Полезные советы.
Когда необходимо производить замену поршневых колец. Как устанавливать кольца на поршень при замене своими руками. Ресурс, колец, притирка и обкатка.
Почему залегают поршневые кольца. Основные признаки для самостоятельного оределения неисправности, диагностика. Раскоксовка поршневых колец своими руками.
Назначение, конструктивные особенности и принцип работы поршневых колец двигателя внутрннего сгорания. Типы колец, величина зазора, основные неисправности.
Назначение поршня в конструкции ДВС. Особенности и устройство поршня, маслосъемные и компрессионные кольца.
Назначение цилиндро-поршневой группы двигателя внутреннего сгорания. Особенности конструкции, поршень, кольца, гильза цилиндра. Износ и ремонт ЦПГ.
