Заточка цепи бензопилы Stihl ms 180

Последовательность операций при заточке

Качественная заточка зубьев предполагает строгое соблюдение следующих правил:

1. Напильник для заточки бензопилы следует размещать строго перпендикулярно направлению перемещения зубьев пилы в вертикальном направлении, и под углом 15…20 – в горизонтальном. Последнее контролируется при помощи державки.
2. Круглый напильник в зеве зуба должен обязательно располагаться несколько выше его кромки (для напильника №5 это примерно 1…1.5 мм).
3. На зуб устанавливается державка, линии которой покажут точное направление перемещения напильника в горизонтальной плоскости.
4. После нескольких движений напильника поверхность заточки покрывается намагниченной стружкой, которую следует тут же снимать крючком.
5. Заточку начинают в направлении от себя, не применяя при этом излишних усилий: насечки должны мягко входить в металл зуба. Рекомендуется сделать несколько движений, после чего повернуть напильник на 20…30, с тем, чтобы износ насечек происходил более равномерно.
6. Заточку рекомендуется выполнять «через зуб»: вначале заточить зубья одного направления, а затем – другого.
7. Давление на напильник в ходе заточки должно быть постоянным, как и количество возвратно-поступательных движений по затачиваемому зубу.

При заточке ограничителя глубины поступают следующим образом. На ограничитель накладывается шаблон. Когда прорезь ограничителя войдёт в паз шаблона, устанавливают высоту изношенного участка, которую и снимают при помощи плоского напильника. Шаблон устанавливают одной из двух сторон — Hard или Soft, что соответствует твёрдой, либо мягкой древесине.

Заточка будет идти легче, если шину бензопилы зажать в слесарные тиски. Интервалы между заточками можно увеличить, если своевременно контролировать правильность натяжения цепи, следить за состоянием ограничителя, регулярно смазывать все подвижные элементы, и периодически заменять ведущую звёздочку.

Стяжные ремни для крепления груза. Безопасность транспортировки

Захват для бочек. Цепной, рычажный или гидравлический?

ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ЗАТОЧКЕ ЦЕПИ БЕНЗОПИЛЫ ШТИЛЬ

Заточка пильной цепи при наличии соответствующих знаний и навыков не является сложной, однако требует соблюдения определенных правил. Рассмотрим наиболее полезные и необходимые.

При продолжительной работе пилой приходится в течение дня периодически подтачивать ее режущую часть, поскольку все режущие зубья должны в первую очередь иметь одинаковые значения длины, угла заточки и положения ограничителя глубины.

Для этого сначала находим самый короткий зуб, принимаем его за начало отсчета и в процессе заточки подгоняем под его длину все остальные режущие зубья цепи. Если он находится в правом ряду зубьев, то направляющую шину фиксируем в тисках концевой звездочкой влево, если же в левом ряду, то разворачиваем шину концевой звездочкой вправо. Затем размещаем этот зуб в зоне заточки и включаем тормоз цепи. Заточку осуществляем круглым напильником определенного диаметра в зависимости от шага цепи

По этой причине производят два вида пильных цепей – поперечные и продольные, различающиеся углом заточки.

При работе напильником 20-25% его диаметра должно выступать над верхней гранью режущего зуба. Помните, что напильник стачивает металл только при движении от себя, а при обратном движении его следует приподнимать. Кроме того, напильник нужно периодически немного поворачивать вокруг его оси для предотвращения неравномерного износа. После двух-трех подач вперед проверьте равномерность съёма стали с обтачиваемого зуба. Если съем происходит местами, то либо вы используете неправильный напильник, либо ведете напильником слишком высоко или слишком глубоко. Стачивать режущую кромку нужно до исчезновения на ней световой полосы.

После получения качественной режущей кромки затачиваемого зуба сначала отключите тормоз, передвиньте цепь до следующего зуба с этой же стороны шины и установите тормоз заново перед заточкой. Сточите остальные режущие зубья с этой стороны до той же длины, затем поверните инструмент на 180° и заточите все зубья с другой стороны аналогичным образом. Напомним, что все их нужно стачивать до длины начального зуба. Если же режущие зубья одного ряда получились длиннее, чем другого, то выровняйте их, выполнив одно-два дополнительных заточных движения.

Соблюдение приведенных выше рекомендаций способствует получению правильных и одинаковых значений переднего угла резания и угла заточки при одинаковой высоте всех режущих звеньев цепи.

Теперь нужно настроить ограничители глубины, поскольку разности высот верхних точек режущей кромки и ограничителя врезания по мере стачивания зубьев уменьшились, причем неодинаково, ведь зубья пришлось выравнивать.

Для проверки этой величины удобно использовать опиловочный калибр, соответствующий шагу цепи и определяющий глубину резки (см. таблицу 1). Он представляет собой шаблон для контроля положения ограничителя глубины резки, его накладывают на режущий зуб, и если ограничитель глубины реза выступает над верхней плоскостью калибра, то этот излишек нужно убрать плоским напильником. Касаться напильником заточенного режущего зуба нельзя. Подсчитайте количество подач напильником при обработке первого ограничителя глубины и приблизительно столько же раз обточите ограничители глубины остальных режущих зубьев, не забыв скруглить передний край ограничителя для уменьшения вибраций и снижения риска отдачи.

В заключение отметим, что ручная заточка цепной пилы оправдывает себя для поддержания производительности инструмента при его интенсивном использовании в течение рабочего дня. Более того, компания STIHL предлагает большой выбор вспомогательных устройств, облегчающих и повышающих эффективность такой заточки. Это специальные направляющие, различные заточные устройства, контрольные калибры и т.д. Через 3-4 заточки вручную рекомендуем проводить профессиональную механизированную заточку пильной цепи в специализированном сервисном центре для гарантии высокой производительности и отличного качество распила.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

• Напильник(-и) круглый различного диаметра
• Напильник плоский
• Шаблоны
• Державки
• Контрольный калибр

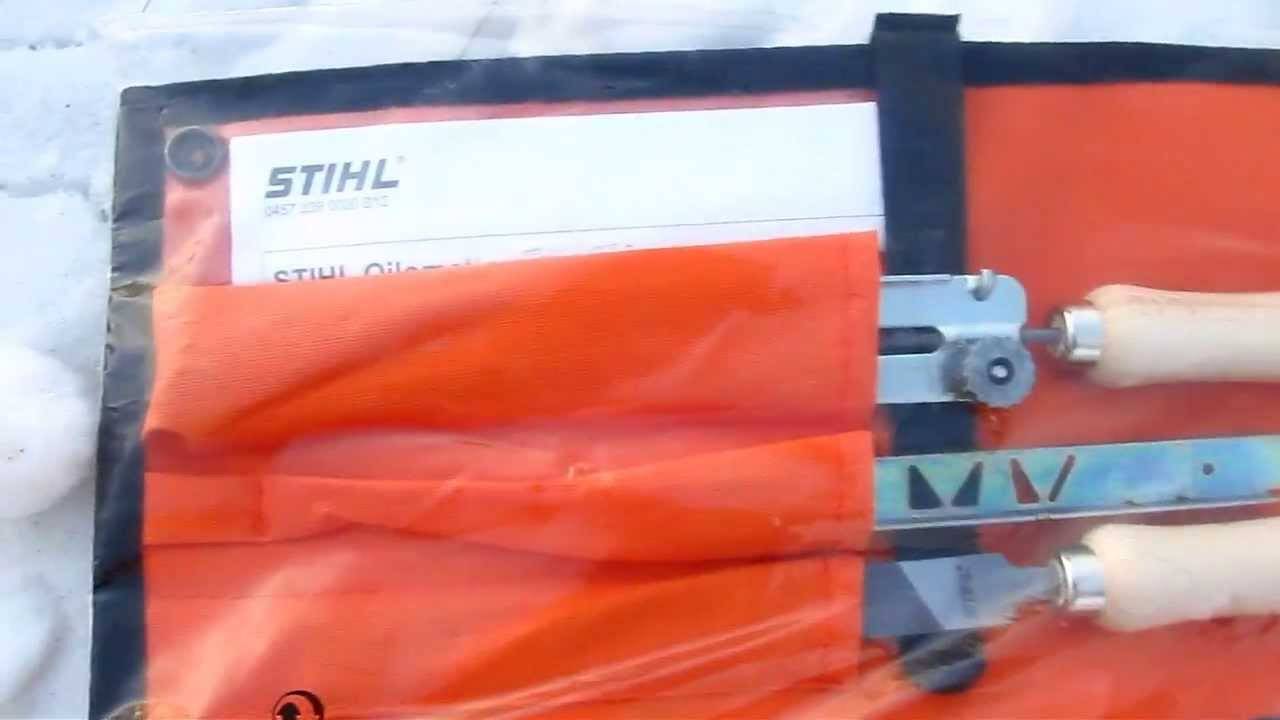

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Инструкция по заточке цепей STIHL на бензопилы

Обычная и продуктивная работа бензопилы может быть обеспечена только при правильной эксплуатации пильной гарнитуры и, сначала, пильной цепи. Основополагающим правилом для хоть какого обладателя цепной пилы должно стать условие работы только острой цепью. Никогда не применяйте для пиления тупые цепи. Чтоб цепь на Вашей пиле была всегда в прядке, советуем научиться верно ее затачивать. Только верно заточенная цепь всегда может обеспечить действенное, неопасное и четкое пиление. Мастера знают, что даже мощность мотора бензопилы не так оказывает влияние на производительность работы, как остро заточенная цепь.

Почему слетает и рвется цепь

Если с бензопилы слетает цепь или она рвется, это означает, что в устройстве есть какие-то неполадки, в нормальных условиях она этого делать не должна. Есть три причины, почему слетает цепь:

1. Проблемы с шиной. Они ведут к ослаблению натяжки, что может привести к тому, что цепь порвалась. Чаще всего данная проблема возникает в пазу между внешней пластиной на кожухе цепной гарнитуры и внутренней пластиной на корпусе двигателя. Кожух с шиной зафиксирован болтом, который в процессе эксплуатации бензопилы может ослабляться, в результате чего шина начинает двигаться или вибрировать. Чтобы решить эту проблему, необходимо найти и опустить цепной тормоз, для чего винт натяжки, который находится рядом с шиной, нужно проворачивать до полного натяжения.
2. Цепь растянулась. Провисание может говорить о неисправности механизма бензопилы. В процессе эксплуатации металл деформируется, а значит, может становиться на 0,5-1 см длиннее. В данном случае рекомендуется произвести замену или укоротить цепь.
3. Плохо закреплена ведущая звездочка. Чтобы ее закрепить, нужно снять защитную крышку двигателя и свечи, а затем вытянуть воздушный фильтр. Саму свечу также нужно открутить, после чего на ее место установить специальный стопор, фиксирующий поршень. Диск крепления крутить по часовой стрелке до остановки поршня в крайнем верхнем положении. В роли стопора может выступать толстая веревка, сложенная в несколько раз. После фиксации поршня ведущую звездочку зажать. Собрать бензопилу, устанавливая все детали в обратном порядке.

Большинство проблем можно решить путем ремонта. Лишь в исключительных случаях придется ее поменять.

Варианты выполнения работы

Принципиально знать, как наточить цепь бензопилы в домашних критериях, чтоб не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электрической пилы своими руками ничем не отличается от правки режущего элемента пилы с двигателем внутреннего сгорания

Можно избрать один из доступных методов:

• Правка зубьев с внедрением ратфиля — это самый распространённый и легкий метод, который позволяет произвести заточку конкретно на месте проведения работ.
• Заострить зубья можно при помощи системы PowerSharp.
• С внедрением специального заточного станка — таковой способ употребляют сервисные центры, но им полностью можно пользоваться и в домашних критериях.
• При помощи УШМ (болгарки). Таким методом навряд ли сумеют пользоваться неопытные юзеры, потому что он изредка применяется и просит определённых способностей.

Угол заточки бензопилы STIHL

Принципиально выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Другими методами этого достигнуть очень трудно, т

к. его значение колеблется в границах от 50 до 60°. Угол фронтальной кромки можно поменять, зависимо от того, какой тип распиловки вы будете создавать. Чем тверже порода древесной породы, тем меньше угол, в неприятном случае кромка будет загибаться. Рациональные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном методе распила. От того, какой угол кромки употребляется в определенном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил делается 2-мя видами ратфилей: круглым и плоским. Круглый ратфиль должен соответствовать поперечнику закругления распиловочных зубьев непосредственно взятой цепи. Например, для заточки бензопилы STIHL 180 своими руками пригодится ратфиль поперечником 4 мм. Для других цепей такового типа могут применяться ратфили поперечником от 3,8 до 4,8 мм. Для цепей, которые употребляют на проф пилах, используют надфили поперечником от 5,2 до 5,5 мм.

Для правильной правки цепи использования только круглого ратфиля недостаточно, так как, не считая заточки зубьев, нужна корректировка ограничителя глубины пропила. Если упустить этот принципиальный момент, то цепочка не сумеет вгрызаться на подходящую глубину в тело распиловочного материала, а это значительно понизит скорость проводимых работ и будет оказывать влияние на ресурс мотора. Для этого типа заточки нужно использовать тонкий ратфиль.

В впору заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе понадобятся последующие советы:

• Для начала установите инструмент на ровненькую и устойчивую поверхность — отлично подойдёт стол либо лавка. Если вы находитесь в критериях леса, то просто найдите широкую чурку либо пенёк. Проверьте зубья по всей окружности на наличие сколов и иных изъянов: возможно окажется так, что некие зубья сломились.
• Приведите тормоз пилы в рабочее состояние — это действие перекроет движение цепки по шине. Смотрите, чтоб режущий элемент впору заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена либо обыденного кусочка ветки — так при надавливании она не будет проваливаться. Можно приобрести особые струбцины для удержания шины в стационарном положении.
• В процессе заточки движения ратфиля осуществляются изнутри зуба к наружному краю кромки, прокручивая ратфиль вокруг собственной оси. При всем этом инструмент необходимо двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен размещаться по центру шины.
• Все заточные работы нужно проводить в защитной одежке и перчатках, т. к. режущая кромка зубьев очень острая, потому есть большая возможность травмирования. Для равномерной заточки производители советуют проводить однообразное количество движений ратфиля для каждого зуба, на практике такую рекомендацию можно применить только к зубьям, которые не имеют повреждений.
• Для более лёгкой заточки ратфиль можно использовать в паре со специальной державкой, на которой нанесена разметка допустимых углов. При помощи таких меток зубья можно заточить не только лишь для поперечного, да и для продольного распила древесной породы. Внедрение державки также полезно людям, которые в отличие от экспертов не имеют подабающего опыта в данном деле.

Геометрия зуба цепи

В любых цепях для бензиновых или электрических пил применяются зубья с односторонней заточкой, половина кромок зуба точится левосторонней заточкой, половина – правосторонней. Чтобы бензопила не вибрировала и не застревала в пропиле, зубья с разными кромками устанавливаются на цепи поочередно с левым и правым резом.

У режущих зубьев есть два определяющих параметра:

• Передний или рабочий угол режущей кромки. Измеряется угол в горизонтальной плоскости, между шиной бензопилы и вертикальной плоскостью клиновидной кромки зуба. Величина переднего угла составляет около 30 о ;
• Вертикальный угол, или угол бокового наклона режущей кромки. Для большинства цепей величина бокового угла составляет 5 о .

Заточка цепей для бензопил предполагает снятие металла на режущей кромке зуба, одновременно выдерживая величину переднего и бокового угла кромки. Сделать это можно своими руками с помощью напильника, или на мини-станке, или с помощью приспособления, приведенного на видео:

Как выполнить правку зуба бензопилы

Квалифицированно заточить цепь бензопилы можно только на мини станке или на стационарном заточном агрегате. Тем не менее, использовать станок для заточки цепей бензопил не всегда есть возможность, поэтому зачастую приходится выполнять минимальную правку или заточку с помощью напильника или шаблона, как на видео:

Ручная заточка цепи бензопилы выполняется в следующей последовательности:

1. Бензопилу необходимо установить на ровную горизонтальную поверхность, вертикально выровнять шину и подпереть ее и корпус так, чтобы при работе напильником положение зуба не менялось;
2. По риске на верхней плоскости зуба выбираем правильное направление круглого напильника и легкими толкающими движениями 5-6 раз снимаем металл с режущей кромки зуба. При этом требуется выдерживать одновременно передний и боковой углы.

Кроме режущих зубьев, в цепи установлены похожие на выступы вертикальные ограничители глубины реза. Их тоже необходимо стачивать на 0,1-0,3 мм.

Основная проблема при заточке цепи руками заключается в том, что напильник серьезно «играет» при движении, а значит, о том, чтобы выдержать оптимальный передний угол, не может быть и речи. Поэтому таким образом можно только слегка подправить остроту, но полноценно восстановить режущую способность пилы будет достаточно сложно.

Кроме того, потребуется правильно подобрать диаметр напильника, который во многом зависит от параметров цепи.

Удержать угол заточки в оптимальном значении и снять качественно чистовую кромку зуба можно только выполняя заточку цепей.
