Монтаж
Когда для монтирования конструкций применяется вакуумный захват для сэндвич панелей, то можно отметить такие преимущества этого варианта:
- Высокая скорость строительства конструкций. Сотрудники компании «Арлифт» с 2006 по 2009 год провели исследования, показавшие, что вакуумные захваты Clad Boy способны значительно повысить скорость, и она может достигать до 850 кв. метров за смену;
- Отсутствие возможности повреждения поднимаемых и монтируемых конструкций. При использовании вакуумного оборудования, вы можете быть уверены, что не будет никаких повреждений или деформации панели, как показано на фото. Благодаря сверхэластичному вспененному силикону, которым обрамлены присоски механизма Clad Boy, они не оставляют никаких следов в зонах прихвата конструкции;
- Нет необходимости в привлечении к строительным работам большого числа людей. Если при монтировании сэндвич панелей обычным вариантом понадобится не менее четырех рабочих, то вакуумное оборудование Clad Boy не только значительно повысит скорость монтирования, но и значительно уменьшит число необходимых рабочих до трех работников;
- Экономия места на стройплощадке. При поднятии сэндвич панели из пачки при помощи вакуумного захвата (траверса), нет необходимости ее сдвигать. Вне зависимости от того, как расположены упаковки материала, все они будут доступны, что позволит значительно сэкономить место на стройплощадке;
- Облегченный процесс подготовки рабочих. Особых навыков для работы с траверсом не потребуется. Все необходимые знания и инструкции бригада может получить прямо на строительной площадке в течение 10-15 минут;
- Высокое качество монтажных процессов. Осуществление строительных работ происходит без необходимости снятия защитной пленки с сэндвич панелей благодаря присоскам вакуумного приспособления, как показано на фото;
- Возможность обустройства конструкций нестандартной длины. Вакуумные захваты помогут как нельзя лучше решить любые нестандартные задачи. К примеру, можно даже осуществить монтирование очень длинных конструкций. Также они подойдут как отличный захват для кровельных сэндвич панелей с любым видом профиля. Вакуумные приспособления могут применяться для сэндвич панелей, длина которых достигает 26 метров;
- Легкость демонтирования конструкций. Clad Boy можно назвать поистине уникальным вакуумным оборудованием, ведь он способен помочь в демонтаже не только сэндвич панели, но и ее секции, не затрагивая при этом участков, не требующих замены. Благодаря этому процесс демонтажа конструкции значительно облегчается, как показано на фото.
Механический тип захватов
Механические захваты разделяются по таким характеристикам:
- захваты механического типа — рычажковый, струбциновый и т. д.;
- грузоподъемность — до полутонны кг;
- ширина раскрытия — зависит от толщины стенового или кровельного материала;
- конструкция рамы — толстолистовая или трубчатая.
Для работы с сэндвич-панелями используют различные механические приспособления

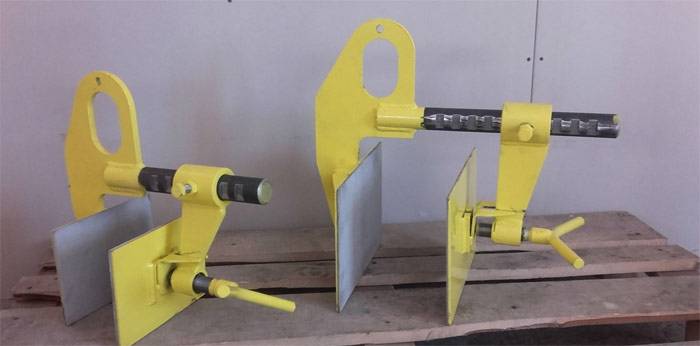

Захват-струбцина
Это классический инструмент для погрузки и перемещения различных предметов. Составные части инструмента — винтовой механизм и главная рама. Такой вид захвата позволяет перемещать сэндвич-панели весом до 200 кг, толщиной до 200 мм.
В основе захвата-струбцины — С-образная рама. Она может иметь телескопическую конструкцию, что делает оборудование более функциональным. Сверху к раме приваривают проушину, в которую крепится стальное кольцо. В одно боковой стенке посверлено до 3 отверстий под резьбовые втулки. На противоположной стороне располагается накладка, изготовленная из рифленой резины для лучшего сцепления с поверхностью плиты.

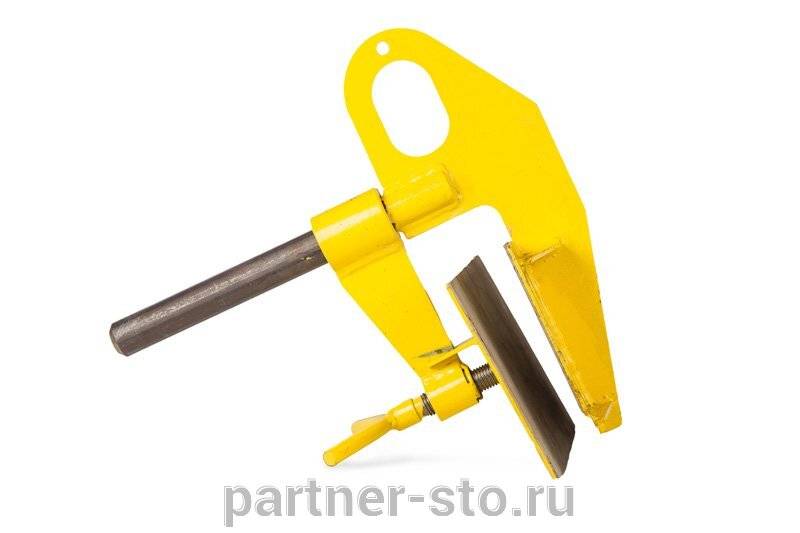

Захват-струбцина
В резьбовое отверстие втулки вставляется рукоять, на конце которой тоже накладка из рифленой резины. Для фиксации панели вращают рукоять до тех пор, пока груз не будет надежно зафиксирован. Благодаря подвижному элементу контролируется сила сжатия. Присутствие регулирующего механизма предохраняет строительный материал от повреждений.
Струбцинный захват обычно ярких цветов — желтого, красного. Окрашивание в эти цвета — требование правил техники безопасности.
Если возникает потребность в монтаже длинномерных панелей, используют траверсу (так называют поперечную балку).
При работе с подобным зажимом необходимо учитывать такие факторы:
- усилие одностороннего прижима составляет от 70% суммарной массы поднимаемого груза;
- чем больше площадь накладки из резины, тем меньше вероятность повреждения панели;
- рамы трубчатой конструкции снижают общий вес захвата, хотя несущая способность от этого не уменьшается.
Если грузоподъемность струбцинного захвата менее 250 кг, то роль С-образной ямы исполняет резьбовая шпилька диаметром от 32 мм. По ней перемещаются ползунки, одна поверхность которых покрыта резиновым слоем.
Разновидность захвата-струбцины, которая может использоваться при монтаже кровельных панелей
Рычажный зажим
Этот механический захват менее распространен. Приспособление имеет вид одностороннего ломающегося рычага, на котором расположено два элемента — тяга и коромысло. При этом один ползунок пассивный, другой — активный. Именно вторым ползунком регулируют ширину зева. Прижимная часть коромысла отделана резиной, как в струбцинных моделях.
Другая сжимающая поверхность находится на противоположной стенке рычага. Сверху к рычагу приварено кольцо. Когда тянут за кольцо, на коромысло давит собственный вес, и оно опускается, тяга перемещается к сэндвич-панели. Груз удерживается за счет технического натяжения рычага до тех пор, пока траверса находится в воздухе.
Виды захватов
Отчасти редкое применение этого механизма объясняется необходимостью в более строгом уходе. Вместе с тем, это инструмент с хорошей грузоподъемностью, которая составляет не менее 350 кг.
Рычажный захват нельзя использовать при отрицательных температурах
«В замок»
Этот вид захвата применяется относительно редко, хотя существует долго время, и представляет собой форму «шип-паз». Для перемещения панель кладут на прокладки по всей длине. Этот метод применяется только в случае, когда предстоит горизонтальную установку панелей.
Замочное крепление довольно опасно при ведении такелажных работ. Если панель смещается, то существует вероятность выхода из строя замка, в результате чего сэндвич-панель может сорваться. Крепление «в замок» не применяется для длинномерных предметов.
Захват «в замок» весьма опасен для перемещения сэндвич-панелей
Сквозное просверливание
Такой захват применяется, когда предстоит вертикальный монтаж панелей. Сэндвич-панели просверливают, в отверстие вводят штифт захвата. Отверстия, которые при этом образовались, потом скрывают за фасонными изделиями или крепежами.
У этого способа захвата есть много недостатков:
- повреждается строительный материал;
- не всегда получается добиться точной сверловки отверстий с обеих сторон;
- необходимо разместить штифт под углом 90° к плоскости панели и параллельно подъемному механизму.
Такой метод подъема нельзя использовать для длинных и тяжелых панелей.
Часто строители используют именно этот инструмент захвата
Видео — Самодельные захваты из швеллеров
https://youtube.com/watch?v=c9FVpJSdWgo
Это интересно: Ремонт фундамента старого деревянного дома — разбираем основательно
Что из себя представляют захваты для монтажа сэндвич панелей своими руками
Сэндвич панели — это современный многослойный стеновой или кровельный материал, который целесообразно использовать в качестве декоративного оформления сооружения, а также с целью утепления стен.
Благодаря своей структуре, материал является хорошим звукоизоляционным, а также покрытием, обладающим низкой теплопроводностью.
За счет специальной технологии производства сэндвич панели являются очень легким материалом, что позволяет эффективно использовать их при оформлении построек без дополнительного укрепления несущих конструкций.
Однако, монтаж панельного материала имеет свои особенности.
Вакуумные захваты для сэндвич-панелей
Для подъема, перемещения и установки сэндвич панелей используют еще один, более современный и надежный тип грузозахватных устройств — вакуумный захват (траверсная надставка). Такой тип уникального оборудования может быть использован с любым видом подъемных механизмов.
С помощью вакуумного захвата возможно безопасно и быстро осуществлять вертикальный и горизонтальный монтаж кровельных и стеновых сэндвич панелей. Сборочные работы могут выполняться и под углом (монтаж скатной кровли), причем рисунок профиля сэндвич панели может быть любым.
Конструкции вакуумных захватов
Конструкция вакуумного захвата состоит из металлической круглой или прямоугольной присоски с герметизирующим эластичным уплотнением — формованной вакуумной пластины (ВП). Материалом для изготовления ВП может служить: резина, натуральный и белый каучук, силикон (высокотемпературный материал), нитрил (маслостойкий).
К присоскам посредством шланга подключен вакуумный насос. При захватывании груза присоска накладывается на его поверхность и поворотом специального крана подключают к вакуумному насосу. Герметизирующее уплотнение не дает возможность воздуху попасть в полость между грузом и диском, груз захватывается.
Специализированные вакуумные присоски и направляющие устанавливаются между ребрами жесткости сэндвич панелей в центре транспортируемого материала, для равномерного распределения нагрузки по всем присоскам. Количество установленных присосок может быть от 1 до 12-ти.
В конструкцию вакуумного захвата входит и опирающийся на плоскую пружину шарнир, благодаря которому захват способен самостоятельно устанавливаться на поверхность транспортируемого груза.
В случае непредвиденного отключения вакуумного насоса, к нему присоединен дополнительный резервуар, который позволяет удерживать даже весьма тяжелые сэндвич панели длительное время.
Такое вакуумное оборудование может работать от двух сменных аккумуляторных батареи. Это дает возможность выполнять подъем сэндвич панелей автономно, в отдалении от источников электроснабжения. Емкости батареи хватает до 250 непрерывных циклов присасывания.
Конструкция такого вида захватов зависит и от методов создания разреживания в вакуумной камере и способов ее девакуумизации.
Преимущества вакуумных захватов
Вакуумные захваты (траверсы) имеют ряд преимущественных особенностей при монтаже сэндвич панелей:
- Присоски обеспечивают сохранность поверхности, не оставляют повреждений и не деформируют профильные листы сэндвич панелей в точке захвата
- Отсутствие сдвига и коробления панели в момент ее фиксации и переноски
- Надежность, удобство закрепления
- Высокая скорость монтажа (в день возможно установить от 500 до 800 кв. м.)
- Для монтажа листа сэндвич панели достаточно двух, трех человек
- Высокое качество выполняемых работ
- Универсальность конструкции
- Возможность изменять ориентацию (допускается вращение на 360 градусов) сэндвич панели в подвешенном состоянии
- Широта функциональных возможностей, легкость перемещения сэндвич панелей нестандартной длины (до 26 метров! )
- Простота и легкость эксплуатации
- Возможен перенос панели к месту монтажа прямо из стопки, без предшествующей подготовки, что дает существенную экономию времени и места под разгрузку
Захват с вакуумными присосками подойдет для монтажа металлических, ДВП, ПВХ, магнезитовых сэндвич панелей с наполнителями всех типов.
Стоимость вакуумных захватов для сэндвич-панелей
Важно знать, что подбирая вакуумный захват для сэндвич панели, цена его буде напрямую зависеть от брэнда производителя и от таких технических характеристик:
- Усилие сжатия
- Грузоподъемность
- Минимальный и максимальный интервал захвата
- Габаритные размеры
- Толщину панелей и их вес
- Технологические возможности, наличие дополнительного укомплектования
При монтаже сэндвич панелей захваты — это весьма нужные грузоподъемные приспособления, которые существенно облегчают монтажные работы. С их помощью возводят быстросборные и быстровозводимые конструкции из сэндвич-панелей, спортивные сооружения, промышленные цеха, торговые центры.
Механические
Являются наиболее распространенными устройствами из-за невысокой стоимости по сравнению с аналогичными приспособлениями. Захват данного типа имеет небольшой вес, что позволяет использовать механизм двум рабочим.
Механические приспособления позволяют поднимать панель не только в вертикальном положении, но и в горизонтальном и даже под наклоном. При этом материал прочно удерживается с помощью прорезиненных рабочих элементов. Размер механических приспособлений варьируется от 5 см до 25 см, что позволяет использовать панели разных размеров.
Механические захваты бывают:
- струбцинные (рычажные);
- замковые;
- с применением просверливания.
При захвате струбциной обеспечивается не только удержание материала, но присутствует возможность регулирования усилия сжатия. Устройство состоит из винтового механизма с неподвижной основной рамой.
Благодаря вращению подвижного приспособления, обеспечивается фиксация между губками с помощью рычага или винта. Рычажные приспособления рассчитаны на подъем элементов не более 200 килограмм шириной до 20 сантиметров.
Замковые устройства предусматривают крепление элементов шип в паз. При этом необходимо сначала обеспечить вертикальное расположение панели по всей длине на специальные прокладки, чтобы избежать деформации замковых элементов, а затем перемещать материал в вертикальном положении.
Захваты с применением просверливания предусматривают выполнение отверстий в профильных листах панелей. В данном случае выполнение сверления должно производиться строго перпендикулярно. Затем полученные отверстия заполняются винтовыми элементами или другими крепежами.
ОБРАТИТЕ ВНИМАНИЕ!
Механические захваты можно использовать в паре, если имеется траверса.
Такой способ эксплуатации механических устройств обеспечивает производительность грузоподъемности.
Главным преимуществом механических захватов является их стоимость. Кроме этого, для осуществления работ с механическими устройствами не требуется специальных приспособлений при транспортировке и работе. Устройства имеют небольшой вес, характеризуются большим сроком эксплуатации.
Благодаря наличию рычага и оси осуществляется равномерная нагрузка по захвату.
Назначение и область применения сэндвич-панелей
Основное применение конструкций — сооружение стен и крыш зданий. Это могут быть объекты промышленного или сельскохозяйственного назначения, магазины, спортивные сооружения и жилье. Благодаря высоким теплотехническим качествам такие постройки достаточно комфортны, а их возведение занимает считанные дни.
Широкий выбор фактуры и цвета отделки позволяет придавать этим зданиям привлекательный внешний вид. Хозяйственные помещения, офисные кабинеты нередко обходятся даже без внутренней отделки.
Панели имеют относительно небольшой вес. При толщине 100 мм квадратный метр материала весит порядка 20 кг. Это значит, что блок метровой ширины и длиной 4-5 м три человека могут установить, не прибегая к услугам грузоподъемной техники.
Как монтировать сэндвич-панели?
Инструкция по монтажу сэндвич-панелей вакуумным захватом
1. Монтаж кровельных сэндвич-панелей.
Тип RA – кровельные панели со стальной обшивкой толщиной мин. 0,5 мм и сердцевиной из ППУ/ПСБ‐С/ПИР
Тип RB – кровельные панели со стальной обшивкой толщиной мин. 0,5 мм и сердцевиной из минеральной ваты.
| Вариант 1. Длина панели до 16 м, скат крыши 0○…25○ | Вариант 2. Длина панели до 20 м, скат крыши 0○…25○ тип панели RA |
| Вариант 3.Длина панели до 20м, скат крыши 0○…25○ тип панели RВ | Вариант 4.Длина панели до 26м, скат крыши 0○…25○ |
| Вариант 5. Длина панели до 16м, скат крыши 25○…45○ | |
Тип WA – стеновые панели со стальной обшивкой толщиной мин. 0,5 мм и сердцевиной из ППУ/ПИР.
Тип WB – стеновые панели со стальной обшивкой толщиной мин. 0,5 мм и сердцевиной из минеральной ваты.
2.1. Вертикальный монтаж
| Вариант 1. Длина панели до 12м | Вариант 2. Длина панели до 17м |
2.1. Горизонтальный монтаж
| Вариант 1. Длина панели до 12м | Вариант 2. Длина панели до 15м |
3. Начало работы и эксплуатации.
Монтаж сэндвич-панелей производится с помощью любого грузоподъёмного крана и навесного вакуумного захвата.
Соберите нужную комплектацию в зависимости от вариантов требуемого монтажа.
Подвесьте вакуумный захват за подъемную проушину стропой к крюку крана.
Установите захват в центральной точке по длине сэндвич-панели. Это обеспечит правильную балансировку и безопасное крепление груза.
Установите вакуумный захват на лицевую поверхность сэндвич-панели по направлению к верхней части. Переведите пусковой рычаг в положение «вкл».
После того, как груз установлен на место и закреплен, установите рычаг управления в положение “продувка” (красная зона).
Вакуумная присоска освободится от груза. Теперь можно захватывать новый груз, переведя рычаг управления (8) в положение “отсос”.
По окончании работы выключите подъемник, переведя главный выключатель в положение “0”.
После закрепления сэндвич-панели на каркасе переведите вакуумный пусковой рычаг в положение «выкл». Вакуумный аппарат готов к монтажу следующей панели.
| В качестве примера используется сравнение стоимости монтажа 10 000 м2 сэндвич-панелей. Все цены являются среднестатистическими и приведены на начало 2017 года. | |
| Традиционные системы монтажа | Вакуумный захват (ARLIFTER SP-3) |
| Позволяют монтировать до 250 м2 сэндвич-панелей в смену | Позволяет монтировать 450 м2 сэндвич-панелей в смену |
| Для монтажа 10 000 м2 сэндвич-панелей требуется 40 дней | Для монтажа 10 000 м2 сэндвич-панелей требуется 23 дня |
| 1 день работы = аренда крана (10 000 руб.) + з/п рабочих (4х2500 руб.) = 20 000 руб. | 1 день работы = аренда крана (10 000 руб.) + з/п рабочих (3х2500 руб.) + аренда ARLIFTER SP-3 (5 133 руб.) = 22 633 руб. |
| 40 рабочих дня = 800 000 рублей | 23 рабочих дня = 520 559 рублей |
| 800 000 – 520 559 = 279 441 рубль (экономия при работе с вакуумным захватом ARLIFT) |
Способы монтажа
При устройстве стен и перегородок сэндвич-панели могут устанавливаться вертикально, либо укладываться горизонтально. Выбор схемы крепления сэндвич-панелей зависит от типа здания, архитектурного и дизайнерского решения проекта. Вертикальный монтаж чаще используется при строительстве относительно невысоких зданий.
Каждый способ имеет свои особенности, отличия узлов крепления сэндвич-панелей. Необходимо рассмотреть процесс монтажа подробнее.
Горизонтальный монтаж
Вариант предусматривает крепление конструкции к вертикальным направляющим. Для этого используют основные и промежуточные (фахверковые) колонны. Сэндвичи укладываются горизонтально, начиная от цоколя. Монтаж ведется до обреза кровли либо завершается парапетным блоком, который перекрывают отливным профилем.
Количество панелей по высоте рассчитывается таким образом, чтобы на монтаж всей конструкции ушло целое количество элементов. Если это по какими-либо причинам невозможно, дополнительно заказывают доборные конструкции меньшей ширины. То же касается длины блоков: сумма длин должна соответствовать всей длине здания.
Герметизацию швов между боковыми гранями конструкций выполняют с помощью прокладки полиэфирной ваты, других упругих утеплителей, не дающих усадки со временем. Вертикальные стыки герметизируют монтажной пеной и закрывают накладками. Как вариант, возможно использование элементов со специально оформленными торцовыми замками, обеспечивающими плотный стык. Наружные и внутренние вертикальные углы обрамляются угловыми профилями.
Вертикальный вариант монтажа
Особенностью монтажа панелей при вертикальном способе является фиксация на горизонтальных прогонах, которые в свою очередь крепят к колоннам (стойкам) каркаса здания.
Длина отдельной плиты обычно соответствует высоте всего здания либо одному или нескольким этажам.
Монтаж начинают от угла, двигаясь по одной стене. Каждая последующая деталь плотно прижимается к уже установленной. Швы герметизируются упругой утеплительной прокладкой либо заполняются полиуретановой пеной. Боковые и торцевые грани сэндвич-панелей имеют особую конструкцию, обеспечивающую их плотное сопряжение. Швы закрываются отливами либо нащельниками. Углы здания обрамляются фигурными накладками.
Принцип устройства захвата панелей
Все приспособления для захвата сэндвич плит фиксируют элемент в нужном положении и помогают осуществить их безопасный подъем на нужную высоту.
Конструкция струбцинных механических захватов представляет собой металлическую раму, к которой приварена проушина для закрепления кольца. Во внешней стенке предусмотрен ряд отверстий, в них находятся втулки с резьбой, а с противоположной стороны имеется толстая резиновая рифленая накладка.
В резьбу втулки вкручивается специальная ручка, на конце которой имеется аналогичная резиновая накладка. При вращении ручки происходит фиксация панели. Такое же крепление находится на противоположной стороне панели.
Если механический захват предусматривает наличие рычага, то элемент, аналогичный на струбцинном захвате расположен на опускающейся части конструкции (коромысле), а на противоположной части конструкции имеется груз (тяга). Удержание панели производится посредством натяжения рычага механическим способом.
Вакуумные системы предусматривают наличие дополнительного устройства — привода. Устройство вакуумного типа подвешивается к крюку крана.
ВАЖНО! Вакуумные крепления фиксируют по центру панели. Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане
Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель
Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане. Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель.
Происходит перекрытие выхода воздуха в клапане, благодаря чему образуется повышенное давление в цилиндре. От массы панели зависит прижимная сила присосок к панели. При подъеме в области цилиндра устанавливается равновесное разрежение, что способствует сохранению устойчивости удерживания присосок.
При выполнении действий в обратной последовательности происходит отклеивание присоски от поверхности материала.
Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками
Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.
Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru
Подъём панелей и установка в проектное положение
Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.
Порядок монтажа может отличатьсяФОТО: km812.ru
Продольный стык
Технология монтажа включает следующие основные этапы:
| Иллюстрация | Описание действия |
| Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи | |
| На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм | |
| Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей | |
| Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент. | |
| Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм | |
| Устанавливаем минераловатную изоляцию. Элементы укладываем встык | |
| Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º | |
| На колоны крепим уплотнитель, отступив от наружного края 20 мм | |
| Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны | |
| Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик |
Поперечный стык
Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.
Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru
Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:
Watch this video on YouTube
Крепление
Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.
Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru
Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.
Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:
Watch this video on YouTube
Монтаж фасонных элементов
После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.
Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.
Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru
Особенности
Захват для сэндвич панелей способен сильно облегчить процессы при монтировании разнообразной толщины конструкций. Благодаря тому, что они оборудованы резиновыми накладками, транспортируемая конструкция не повреждается. При этом оборудование обладает грузоподъемностью в 200 кг и может применяться для подъема сэндвич панелей с толщиной до 200 мм. Если вес конструкции менее чем 200 кг и его длина невелика, то можно использовать оборудование самостоятельно. Для удобства приспособление оснащено скобой, предназначенной для поднятия строп или крепежа оборудования на траверсе. Для конструкции весящей более 200 кг, понадобится траверс с несколькими захватами, как показано на фото.
Процесс монтажа
Захват для монтажа сэндвич панелей может применяться на различную толщину конструкции. При этом с помощью этого устройства можно производить как для горизонтальных, так и вертикальных работ, а также для производства наклонного монтирования покрытия кровли. Главной особенностью этого оборудования от других является то, что главная нагрузка поступает на главный рычаг и оси, находящиеся на наклонной щеке, при этом все внутренние силы находятся равномерно по всей площади. Все эти действия позволяют значительно разгрузить две оппозитно находящиеся зажимающие винты. Все это значительно влияет на ресурс оборудования, а также разрешает снизить влияние на поверхность конструкции при фиксировании оборудования и при его фиксации.
Можно встретить три варианта строительного приспособления, каждый из которых рассчитан на разную толщину панели. Они применяются для конструкций толщиной до 150 мм, от 100 до 200 мм и от 150 до 250 мм.
К основным достоинствам захватов можно отнести их малый вес, который равен всего 10 кг, а также вполне приемлемую стоимость, благодаря которой позволить себе приобретение оборудование могут даже малые стройорганизации для строительства малых объектов. Также для транспортировки упаковок сэндвич панелей можно использовать текстильные стропы и цепные элементы, которые станут просто необходимы при процессах на стройплощадке.
