Захват для бордюра. Точность и лёгкость установки

Установка бордюра

После того как траншея полностью готова, переходят непосредственно к установке. Для этого бордюр необходимо предварительно примерить. Его устанавливают аккуратно, чтобы не срыть слой песка. С помощью колышков и веревки все камни необходимо установить примерно на одном уровне. Небольшие перекосы можно игнорировать. Если перекос окажется слишком большим, подсыпают немного песка, утрамбовав его. Затем бордюры достают и кладут рядом в том же порядке, как и примеряли.

Выравнивание дорожного бордюра

Подготовка бетонного раствора проходит по тем же правилам, что и для фундамента. Он состоит из трех главных компонентов: песка, цемента и щебня в соотношении 2:1:4. Разве что требование к их качеству все же пониже. Использование цемента не ниже М400 не так принципиально. К содержанию глины в песке тоже относятся мягче. Допускается использование лещадного щебня. Однако надо понимать, что все это снижает качество бетона и срок эксплуатации бордюров.

Дорожный бордюр

Полученный бетонный раствор засыпается в траншею примерно на треть от ее первоначальной глубины. После этого дорожный бордюр устанавливается снова. В этот раз происходит точное выравнивание камня с помощью веревки и линейки-уровня. Пока бетон еще не застыл, камни немного «плывут», поэтому подогнать их можно обычной резиновой киянкой – молотком, который используется для укладки кирпича и тротуарной плитки.

Камни ставят плотно, чтобы уменьшить щели. Иногда их все же промазывают раствором, чтобы увеличить общую прочность. Остальное пространство между бордюром и землей траншеи тоже заполняется раствором. Если щели все же остались, туда засыпают сухую смесь цемента и песка в пропорции один к двум и заливают водой. Теперь остается только огородить участок работ, чтобы камни никто не сдвинул. Застывать раствор будет еще несколько дней.

Бордюр дорожный

Бордю́р (фр. bordure «кромка», «кайма», «обрамление») в дорожном строительстве — способ укладки профильного разделителя между проезжей частью и тротуаром.

Бордюр — общеизвестное название края дороги, стыка ее с тротуаром. Данное наименование распространено повсеместно в России, за исключением Санкт-Петербурга, а также Екатеринбурга, Новосибирска и Кургана. Жители этих городов называют его поребриком. Это одно из наиболее известных отличий речи петербуржцев.

Есть мнения о том, что называть бордюром любой стык дороги с тротуаром неправильно. Например, писатель-фантаст Святослав Логинов, петербуржец, в своем эссе «Пышка, пончик и “аладья”» указывает на то, что оба эти термина имеются в ГОСТах, и значения их немного различны. Однако, несмотря на возможную формальную неправильность такого именования, оно, как сказано выше, распространено в России.

Необходимость использования бордюрного камня при укладке тротуарной плитки — очевидна, ведь помимо визуального эффекта от обрамления бордюром фрагментов мощения, последний несет в себе нагрузку по долговечности укладки тротуарной плитки. Практика показывает, что после таяния снега (через сезон) при условии, что бордюрный камень не использовался в укладке, площадки мощения, уложенные плиткой, расходятся, то есть между плитками образуется зазор, скапливается вода, что способствует дальнейшему разрушению площадок укладки тротуарной плиткой. Поэтому настоятельно рекомендуется всегда использовать бордюрный камень для обрамления поверхностей, где произведена укладка тротуарной плиткой.

Питерский писатель-фантаст Святослав Логинов утверждает, что «поребрик» — правильное наименование профильного разделителя в случаях, когда тротуар приподнят по сравнению с проезжей частью.

В инструкции по строительству полносборных покрытий городских дорог ВСН 1-94 (выпущен в 1996, действующий документ), ни бордюр, ни поребрик не упоминаются, оба этих слова заменены универсальным «бортовой камень». Слово «поребрик» вообще не упоминается ни в одном ГОСТе о дорожном строительстве. Упоминается же он в коммерческих предложениях об оказании услуг с названием «устройство поребриков», с указанием ГОСТа 52289-2004 (действующий документ), в котором, опять-таки, встречается только бордюр.

Таким образом, можно сделать вывод, что поребрик — это народное название неопределенно выглядящего ограждения дорожного полотна от других пространств. Бардюр же имеет место и имеет определенную форму, установленную по ГОСТу. Так, в вышеуказанном ГОСТе есть упоминание о боковой поверхности бордюра и о его верхе (нанесение разметки), что указывает на его приподнятость над дорожным полотном и видимость верхней части, там же упоминаются “Островки безопасности”, должные быть обозначеными разметкой или бордюрным камнем и быть высотой 10 см. А уже в ГОСТ Р 52767-2007 (Российской Федерации), выпущенном в 2007 г. (действующий документ), можно найти следующее:

4.2.4. Направляющие островки.

Высоту бордюра направляющих островков измеряют с использованием уровня по ГОСТ 9392 и измерительной линейки по ГОСТ 427.

Высоту бордюра определяют измерением зазора между дорожным покрытием и нижней гранью уровня, установленного в горизонтальном положении на верхнюю грань бордюра. Высота бордюра в любой его точке не должна превышать 10 см.

4.2.5. Островки безопасности

Высоту бордюра островков безопасности измеряют в соответствии с 4.2.4. Высота бордюра в любой его точке должна составлять (10 ± 1) см.

Таким образом, согласно данному ГОСТу, верх бордюра находится на одной высоте с самим островком (10 см), то есть выглядит он точь-в-точь как край любого тротуара.

Вы также можете посмотреть следующие разделы

1. Исходные компоненты
2. Технология
3. О нашей марке “Вибромастер”
4. Полезные статьи
5. ГОСТы

By :

Инструкция по установке

Речь пойдет об установке не тех больших и массивных бордюров, которые для отделения дороги, а газонных или садовых, которые нужны, чтобы отделить садовую дорожку

Неважно чем вы планируете замостить дорожку — плиткой, камнем или другим покрытием, чтобы она не расплывалась, нужны ограничители. Чаще всего делают невысокий поребрик

То есть, верхушка ограждения дорожки на несколько сантиметров выше поверхности дорожки и сада/огорода/цветника с другой стороны. В таком случае при поливе или дожде грунт не будет намываться на дорожку.

Это рекомендованные схемы установки бордюра с тротуарной плиткой

Порядок работ

Итак, вот какой порядок установки бордюра:

• Рисуете дорожку на земле. Для этого можно использовать плотный полиэтиленовый мешок, в который насыпаем песок. Один уголок срезаем, получаем тонкую струйку песка, которой удобно наносить разметку. Если надо что-то поправить, тоже не проблема. Затерли, нарисовали по новой.
• Копаем траншею. Ширина — сантиметров 30-40, глубина — около 20-30 см. А вообще, глубина канавки под установку бордюра зависит от высоты поребрика. Вернее, той части, которую вы собрались закопать. Под ним должна быть щебеночная подсыпка и слой бетона.
• Выравниваем дно траншеи, уплотняем грунт. Как выровнять, наверное, примерно представляете. А чем трамбовать? Умеете варить и имеете сварочный аппарат, возьмите кусок толстого металла, приварите к середине кусок прута или трубы, сверху — перекладину-держак. Получите нормальную трамбовку. Она и при выравнивании поверхности под дорожку потребуется. Нет сварочного аппарата? Сделайте то же самое из дерева. Тоже неплохо, хоть и масса меньше.

Как установить бордюр/поребрик для дорожки своими руками

Собственно все. Дальше продолжаем в том же духе: выложили цемент, установили/выровняли кусок бордюра. Стыки двух фрагментов бордюра промазываем слоем цемента. Его остатки убираем сразу после установки и выравнивания. Если засохнет — будут некрасивые следы, от которых избавиться совсем непросто. Если установка одного бордюра занимает немного времени, можно выкладывать раствор сразу на несколько «бордюрин». Так будет быстрее.

Особенности и тонкости

Больше всего вопросов обычно бывает насчет щебня. Его не все укладывают. Без щебня можно обойтись, если грунт песчаный. Тогда просто выровняйте дно траншеи и можно работать дальше. Но если грунт глина или суглинок, чернозем, то без гравийной подсыпки весной бордюры просто повыдавливает в разные стороны. Так что тут гравий дает повышение долговечности. Можно использовать не щебень, а гравий или строительный мусор? Это лучше, чем ничего, но не самый лучший вариант. Особенно, бой кирпича. Он со временем разрушится и превратится в крошку, бордюры просядут. Так что, лучше не надо, а там — смотрите сами.

Размеры бордюров (высоту) подбираем с учетом того, что часть надо закопать

Еще один момент. Глина, чернозем и суглинки потрясающе быстро «съедают» гравий. Он утопает в них. Если хотите «долгоиграющую» дорожку, на дно траншеи уложите геотекстиль. Его края должны заходить за траншею. Их просто расправляете по краям. Когда установили бордюр на цемент, края геотекстиля завернули, а бетон укрыли пленкой. Через неделю можно пленку снимать и засыпать траншею землей. Края геотекстиля при этом можно не разворачивать. Тогда щебень не будет размываться.

Пару слов о том, сколько раствора замешивать. Зависит от того, как быстро вы будете работать. Если опыт подобных работ у вас небольшой, лучше первый раз сделать совсем маленький замес — на два-три камня. Дело в том, что если бетон начнет схватываться, его придется выбросить. Он не восстановится, если добавить воду. Нет, нужную консистенцию вы может и получите. Но вот бетон сам будет от слова «никуда». Он может вообще не набрать прочности или быть очень крохким. В некоторых случаях настолько, что расковырять можно просто пальцем.

Высота бордюра по ГОСТу является одним из немаловажных факторов в конструкции дорожных и тротуарных покрытий. Установка бордюров производится для укрепления самой дороги, для разделения пешеходных зон и прежде всего для визуального определения проезжей части лицами, которые управляют транспортными средствами.

Строительством, реконструкцией и соблюдением норм возведения занимаются дорожные службы, которые относятся к Администрации населенного пункта, в котором были произведены данные работы. На основании многочисленных жалоб и обращений приняты соответствующие изменения в законодательстве РФ.

Уважаемые читатели! Наши статьи рассказывают о способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать,

Технология укладки бортового камня

Технология укладки бортового камня Бордюры (бортовые камни) – это изделия, укладываемые узкой полосой. Используются для отделения проезжей части от тротуара, пешеходной дорожки – от зеленых насаждений, для зонирования сада, организации полос и островков безопасности. В ГОСТе 6665-91 предусмотрен выпуск нескольких типов бортового камня:

• прямого рядового,
• с уширением,
• лотком,
• криволинейного,
• въездного.

Для изготовления этой продукции применяется бетон класса прочности В30 и высокой морозостойкости – от F200. Пример технологической карты на бортовой камень – ltsr.ru/vibropress/bordyurnyy_kamen/.

Виды бортовых камней

Технология укладки бордюра определяется типом изделия.

По функциональному назначению различают:

Дорожные бортовые камни.

Служат для обрамления проезжей части. Имеют наибольшие габариты. Разделяют разные по функциональности зоны дорожного покрытия и защищают пешеходов от наезда автотранспорта. Обычно имеют серый цвет.

Тротуарные изделия.

Востребованы для ограничения пешеходных дорожек. Этот вид бордюра применяется при укладке тротуарной плитки. Предотвращает ее расползание и ограничивает разрастание травы.

Декоративные.

Используются для окаймления цветников, дорожек, площадок на личных участках. Садовые бордюры обычно имеют небольшую толщину и значительную длину, являются элементами ландшафтного дизайна и защищают грунт от расползания из-за талых и ливневых вод.

Необходимые инструменты и материалы

Для проведения работ по укладке бортового камня потребуются:

• строительный уровень,
• рулетка,
• штыковая лопата,
• инструмент для трамбовки,
• колья и шнур для разметки,
• резиновый молоток,
• лом,
• углошлифовальная машинка («болгарка»).

Для замешивания бетонной смеси и/или цементного раствора необходимы: бетономешалка или емкость для приготовления бетона вручную.

Из материалов, помимо самого бордюра, понадобятся:

1. Цемент.
2. Чаще всего используется портландцемент марок М400 или М500.
3. Крупный заполнитель – щебень гравийный, известняковый, гранитный, средней и мелкой фракции (до 40 мм). Понадобится в случае изготовления бетонного или песчано-щебневого основания для бортового камня.
4. Мелкий заполнитель – песок для строительных работ.
5. Вода.

Этапы работ

Укладка бордюра для ограничения плиточного, бетонного или асфальтового покрытия производится до монтажа покрытия. Для определения требуемого количества бортовых камней измеряют длину дорожки и делят это значение на длину бордюрного элемента. Полученное значение округляют в большую сторону. Если планируется обрамление дорожки с двух сторон, то результат вычислений удваивают.

Перед монтажом поребрика выполняют подготовительные мероприятия, которые включают:

1. Разметку будущей траншеи с помощью кольев, на которые натягивают нити. Они показывают уровень расположения верхней грани бордюрного камня.
2. Подготовку траншеи – вручную или с использованием экскаватора с узким ковшом. Ширина траншеи должна быть немного больше толщины бордюрного камня – на 5-7 см с каждой стороны. Глубина – равна сумме подземной части бортового камня и высоте подготовительного слоя, изготавливаемого несколькими способами.
3. Устройство подготовительного слоя.

Варианты изготовления «подушки» под укладку бортового камня:

• Наиболее простой способ – устройство утрамбованного песчаного основания толщиной 30-50 мм. Песок перед трамбовкой смачивают водой. На песчаный слой укладывают мелкофракционный щебень – 30-50 мм. Такой вид основы пригоден для монтажа тонких тротуарных и декоративных бордюрных камней.
• Второй вариант – устройство основания из цементно-песчаного раствора, который укладывают на дно траншеи с выравниванием и уплотнением. На раствор устанавливают бордюрный камень.
• Самой надежной основой является бетонная смесь класса прочности не ниже В15, выкладываемая на песчано-щебневую подушку сплошным слоем или отдельными кучами. Бордюр укладывают на незастывшую бетонную смесь.

Этапы монтажа бордюрных камней:

1. Бетонные элементы опускают в траншею на подготовленное основание с помощью специальных клещей. Тяжелые экземпляры массой по 100-120 кг опускают 2-3 человека.
2. Для установки камня в требуемое положение по горизонтали и вертикали используют резиновые молотки. Твердый инструмент в данном случае не применяют, потому что он может расколоть бетонный элемент.
3. Зазор между камнями оставляют равным 2-3 мм. Впоследствии его заделывают цементным раствором.
4. Пространство между камнем и стенкой траншеи заливают бетонной смесью или засыпают мелкофракционным щебнем, а затем проливают жидким цементно-песчаным раствором.

Что такое бордюр и для чего он нужен?

В ландшафтном дизайне бордюром называется окантовка садовых дорожек, цветников и других зон на земельном участке. При помощи бордюра можно не только придать различную форму огороженным участкам, но и предотвратить самопроизвольное разрастание травы и разрушение садовых дорожек.

В настоящее время бордюры делаются из различных материалов. К ним, в частности, относится:

• бетон;
• природный камень;
• кирпич;
• галька;
• низкорослые красивоцветущие растения с густой листвой.

Помимо этого, бордюры делаются из подручных материалов: жестяных банок, стеклянных бутылок и многого другого. Такие бордюры получаются весьма оригинальными, но, как показывает практика, не самыми прочными из-за низкой износостойкости используемого материала. Хотя многие дачники предпочитают именно такие бордюры, чтобы их можно было периодически менять.

Захват для бордюра своими руками

Цена гидрозахватов – от 400000 руб., в зависимости от типоразмера – часто делает их покупку проблематичной, особенно для малых предприятий или для частного использования. В таких случаях достаточно надёжный ручной клещевой захват можно сделать и самостоятельно.

Потребуются следующие детали:

• Две круглых трубы длиной 900…1000 мм и диаметром 20 мм;
• Две ручки для удобной переноски (можно взять от любого взрослого велосипеда);
• Два пальца ГОСТ 9650-80 со шплинтами;
• Два куска гнутого швеллера 25 по ГОСТ 8278-83 длиной 200…250 мм;
• Две полиуретановых вставки;
• Две смыкающих пластины из полосовой стали толщиной 3…4 мм.

Изготовление захвата для бордюра происходит в следующей последовательности. По наибольшей ширине камня размечают размеры зажима, который изготавливается из швеллера. Внутрь помещают полиуретановые вставки и закрепляют их в полках при помощи болтов. Трубы изгибают на ручном трубогибе, засыпав внутрь песок, и заглушив торцы. В средней части труб сверлят отверстия под смыкающий палец и соединяют им обе трубы. В нижней трети труб получают отверстия под ломающиеся рычаги.

При помощи сварки прикрепляют губки к нижним частям труб, и, после проверки геометрии движения клещей захвата, устанавливают рычаги, прикрепляя их к трубе. После насадки резиновых ручек захват готов. Возможный люфт зажимов при работе захвата компенсируется путём установки под полиуретановые вставки стальных пластин необходимой толщины.

Готовое изделие после отладки стоит покрасить атмосферостойкой порошковой краской, либо использовать для изготовления захвата для бордюра только оцинкованные детали.

По такому же принципу можно изготовить и тандемный захват с двумя клещами, когда для переноски, либо установки бордюрных камней значительной длины потребуется двое работающих.

Площадочный вибратор. Поверхностное уплотнение материалов

Гидравлическая рохля. Обязательный атрибут складских помещений

Другие варианты оформления

Можно выложить бордюр и из кирпича, который может быть уложен разными способами. Лучше использовать специальный облицовочный кирпич, который является еще и морозоустойчивым, поскольку обычный кирпич плохо сохраняется при низких температурах.

Красивые и оригинальные бордюры могут быть сделаны из камня. Это может быть:

• гранит;
• ракушечник;
• мрамор;
• известняк.

Могут применяться и другие природные материалы, а также обычная галька. Из камней различной величины и формы можно устроить красивое обрамление для клумбы или дорожки. Камнем можно красиво обложить цветник, устроенный, например, на небольшом возвышении.

Итак, устройство бордюров, конечно, потребует определенных затрат труда и средств. Но зато участок станет красивым, аккуратным и оригинально оформленным, а для этого стоит немного потрудиться.

Виды, габариты, масса и назначение

Межгосударственный стандарт на железобетонные и бетонные бортовые камни ГОСТ 6665-91 устанавливает классификацию и разновидности применяемых на практике элементов благоустройства. При этом бордюры или бортовые камни, выполненные тяжелых, песчаных или мелкозернистых видов бетонов в соответствии с нормативными требованиями отраслевого стандарта ГОСТ 26633, предназначенные для отделения газонов, тротуаров, дорог, пешеходных дорожек и прочих зон по своим конструктивным особенностям разделяются на следующие марки:

• БР – бордюры рядовые прямые. Большая часть территорий дворов и городских дорог обустроена с помощью такого элемента. В сферу его использования входят также благоустройство остановок и отделение газонов, проезжей части и тротуаров, выделение полотна движения трамваев. Длина изделий может варьироваться в пределах от 1 до 6 метров при высоте от 300 до 600 мм и ширине от 150 до 200 мм. Масса изделий марки БР в зависимости от габаритных размеров варьируется от 100 кг до 1170 кг;
• БУ – элементы прямой конструкции с наличием уширения, которые предназначены для отделения зон газонов, тротуаров, проездов улиц. Длина изделий варьируется от 3 до 6 метров при габаритах ширины и высоты 300 мм и 290 – 320 мм. Продукция марки БУ в зависимости от марки составляет от 400 кг до 790 кг;
• БЛ – прямого типа с наличием лотка. Элементы имеют конструкцию с изгибом, которая позволяет отделять зоны тротуаров, дорог, газонов, разграничивать между собой полосы безопасности. При длине 3000 мм изделия имеют ширину 320 мм при высоте от 680 до 1180 мм. Бордюры БЛ отличаются высокой массой, которая в зависимости от размеров камня насчитывает от 1050 кг до 1690 кг;
• БУП – изделия прямого типа конструкции с прерывистым уширением. Имея нижний рант и верхнюю скошенную часть, бордюр предназначен для выполнения функции отделения газонов, дорог от проезжей части, а также внутриквартальных проездов. При длине от 3000 мм до 6000 мм высота изделия насчитывает 300 мм, а ширина 320 мм. Расчетная масса изделий марки БУП составляет от 400 кг до 790 кг;
• БК – криволинейные бордюры. Специальные бетонные изделия, форма которых позволяет использовать их для отделения тротуаров и газонов от проезжей части в местах скругления дорог. При длине 1000 мм блоки имеют стандартную высоту 300 мм при вариативности ширины в пределах от 50 до 120 мм в зависимости от марки. Справочная масса изделий 120 – 140 кг;
• БВ – въездные блоки, применение которых ориентировано на размещение изделий в местах отделения дорог и проезжей части от газонов в местах въезда на тротуары. Применение бордюрных элементов марки БВ осуществляется совместно с камнями БР соответствующих по своей марке размерам. Длина блоков насчитывает 1000 мм, в то время как ширина составляет 300 мм, а высота варьируется в пределах от 150 до 180 мм. Блоки бордюр БВ весят 100 – 120 кг.

При производстве изделия для изготовления бордюрных камней в соответствии с требованиями отраслевого стандарта находит применение бетон с классом прочности на сжатие В30. Марка бетона по морозостойкости при этом может варьироваться от F100 до F300. Камни, длина которых составляет 1000 мм, по регламенту ГОСТ 6665-91 должны изготавливаться на основе мелкозернистых бетонов по методике вибропрессования для обеспечения высокого качества и прочностных, физико-механических характеристик. При этом из состава раствора исключаются снижающие прочность воздушные прослойки, добиваясь максимальной плотности и однородности среды. Элементы, длина которых насчитывает 3000 мм и 6000 мм, производятся на основе тяжелых марок бетонов и для упрочнения подвергаются армированию.

Готовые камни должны обладать высокими характеристиками в области прочности и трещиностойкости, проходя испытания нагружением в заводских условиях. Предельно допустимые отклонения длины камней от линейных размеров насчитывают ±8 мм для изделий длиной 1000 мм и ±10 мм при длине 3000 мм и 6000 мм. Погрешность по высоте и ширине составляет от ±4 до ±6 мм. Толщина защитного слоя бетона армированных бордюрных камней должна составлять не менее 5 мм. На поверхности изделий допускаются трещины толщиной до 0,2 мм.

В качестве элементов армирования при производстве изделий выступает напрягаемая горячекатаная стержневая арматура с периодическим профилем классов А-IV и А-V в соответствии с регламентом отраслевого стандарта ГОСТ 5781. Для монтажа и укладки блоки оснащаются специальными монтажными петлями, предназначенными для строповки камней, их подъема, погрузки, перемещения и позиционирования.

Классификация конструкций

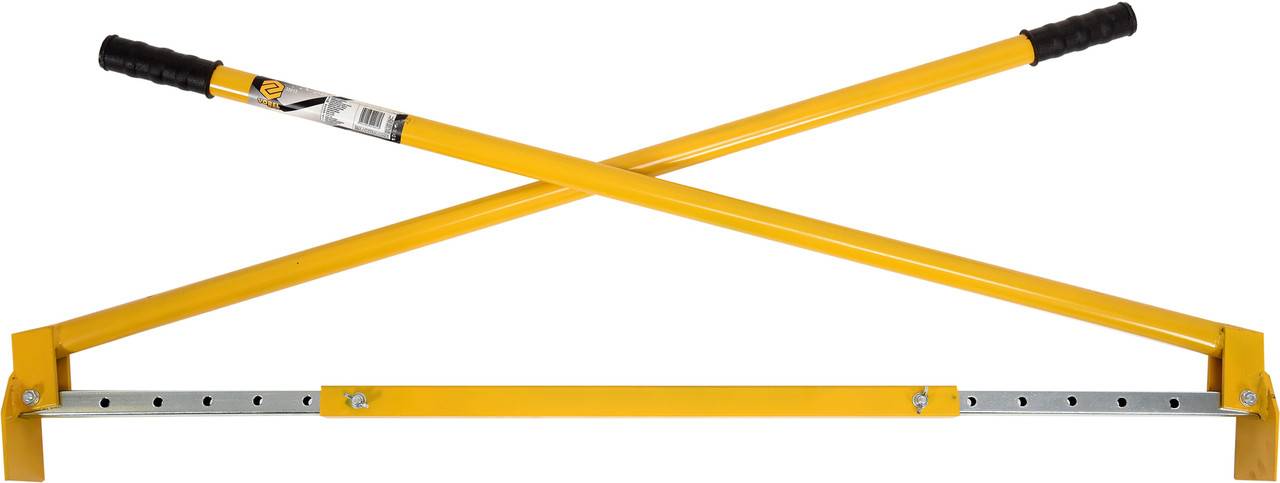

Захваты для дорожных бордюров подразделяются на две группы: ручные и механизированные. К первым относят разнообразные клещевые захваты, различающиеся преимущественно длиной плеча рычага и оформлением захватных губок. Клещи при этом могут быть одинарными или двойными.

Механизированные захваты подходят для перемещения и позиционирования крупных бордюрных камней. Они используют гидропривод.

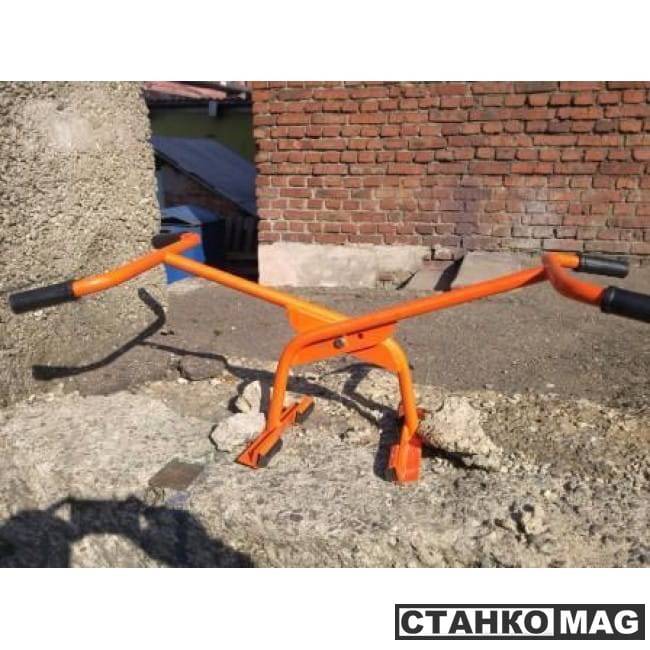

Типовая конструкция захвата, предназначенного для переноски и установки бордюрного камня при помощи средств малой механизации, представляет собой механизм шарнирного типа. Он включает в себя:

Два двуплечих кронштейна.
Фиксирующие пальцы.
Центральную ось.
Два Г-образных рычага.
Захватные губки с упругими вставками.

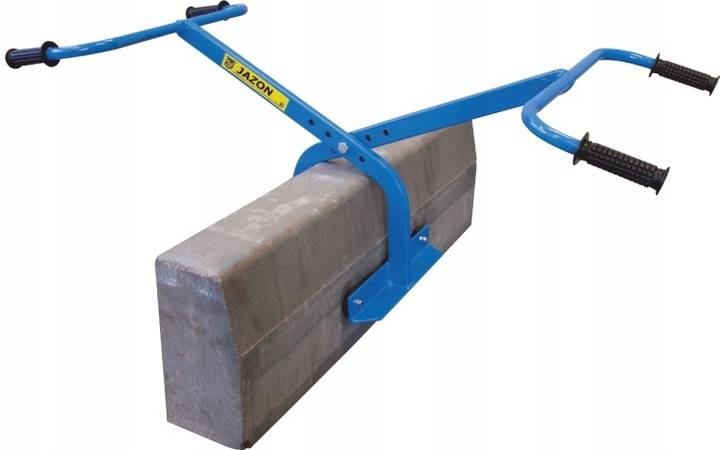

Работает такой захват для бордюрного камня следующим образом. К центральной оси шарнира присоединяется крюк, звено или иной крепёжный элемент. При его подъёме оси шарнира поворачиваются в пальцах, вызывая перемещение рычагов вверх. Захватные губки сводятся, в результате чего вставки плотно прижимаются к торцевой поверхности бордюрного камня. Угол захвата, а, следовательно, и его эксплуатационные возможности, определяются размерами плеч шарнирного механизма.

В более простых конструкциях ручных захватов, приспособленных для установки бордюров, а не для их транспортировки, кронштейны отсутствуют, а прижим производится мускульным усилием работающего, который сводит рычаги поворотом клещевых ручек навстречу друг другу.

При длине дуги захвата в 400…450 мм приспособление должно обладать массой не более 5…6 кг, и грузоподъёмностью до 180…200 кг.
