Электрическая отвертка WOWSTICK H1. Полная разборка внутри.
Несмотря на то, что во всех магазинах и пресс релизах, отвертка ассоциируется с Xiaomi — ни на сайте, ни на самой отвертке — упоминаний о Xiaomi нет. Очевидно имеет место быть политика Xiaomi по раскручиванию и инвестированию в небольшие китайские производства и стартапы, для расширения экосистемы своих устройств, без необходимости что-либо изобретать и налаживать выпуск. Девайс довольно интересный, но со спорной полезностью. Сегодня разберем его. Посылка:
Дополнительная информация

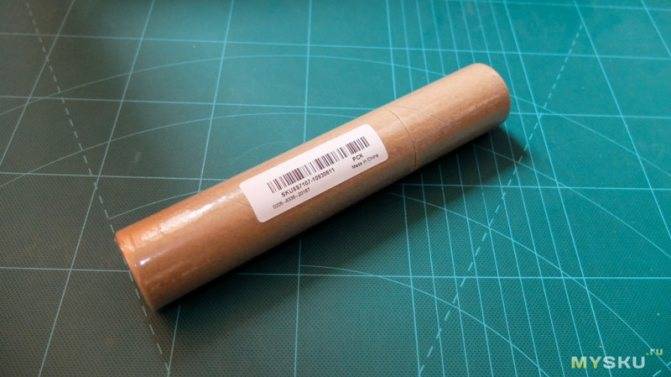

Моя отвертка не имеет фирменную коробку, приехала в картонном тубусе вместе с битами. Биты находились в пластиковых трубках.
Комплектация: ●Wowstick H1 ●12 бит ● Тубус
Спецификация:
● Момент на валу 0.2 Hм, блокировка муфты 3 Нм ● Непрерывная работа 4 — 6 часов ● Частота вращения битодержателя 100 об/мин ● Вращение: прямое, обратное, автоблокировка шпинделя ● Биты в комплекте: 12 шт. 4 x 28 мм, Материал: Сталь S2, плоские 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0, крестовые PH000 / PH00 / PH0 / PH1 / PH2 ● Питание 2 x 1.5В AAA battery (покупать отдельно)
Размеры отвёртки:
Корпус отвертки — пластик белого цвета, на ощупь приятный. Вообще, сделана стильненько, держать удобно.
Вес отвертки с установленными комплектными батарейками — примерно 70 грамм.
К отвертке подходят любые биты стандарта хвостовика 4 мм. Девайс работает на батарейках. Есть еще два варианта со встроенным литий-полимерным АКБ: A1 и 1S с возможностью работы от смартфона.
C одного торца отвертки находится отсек для батареек AAA. Чтобы открыть его, нужно открутить по резьбе крышку, которая выполнена из алюминия
Отсек для батареек выполнен из пластика, между ним и корпусом металлическая трубка, выполняющая роль минусового контакта:
На противоположном торце находится магнитный держатель для бит.
В корпус этой отвертки не встроена светодиодная подсветка. Хорошо это или плохо — не садит батарейки, но нет подсветки рабочей зоны.
Отвертка Wowstick H1 имеет всего одну кнопку типа «качелька» для переключения вращения по часовой стрелке и против.
По утверждению производителя двух батареек должно хватать до 6 часов работы девайса.
Судя по тестам со штатными элементами питания, отвертка потребляет около 0,1 А на холостом ходу, и до 0,5 А в нагрузке.
Поставил новые батарейки:
Мне не очень понравился звук при работе отвертки, он какой-то неравномерный по тональности:
Отвертке явно не достаточно оборотов чтобы крутить быстрее, и крутящего момента чтобы срывать тугие винты:
Биты в комплекты посредственного качества, с гальваническим покрытием:
Разборка отвертки:
Снимаем кнопку:

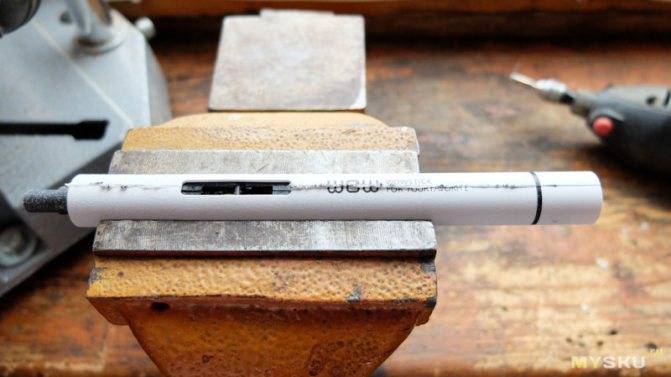

Я хотел разобрать отвёртку, но сняв кнопку я понял что это сделать невозможно. Как я не пытался выколотить внутренности, ничего не вышло.
Пришлось прибегнуть к хирургическому вмешательству, отвёртка была распилена вдоль, затем плоской отвёрткой я отогнул корпус и только тогда с треском начинка вылезла из корпуса. Как оказалось, для фиксации был использован клей.
Вынимаем внутрянку.
Внутренний каркас без усилий разваливается на две половинки.
Плата сделана аккуратно. Хотя из элементов только 2 кнопки, микросхема, два конденсатора,.
Мотор и редуктор:
Данный моторедуктор можно купить отдельно:
Размеры идентичны:
Блокирующаяся муфта:
Суть конструкции: внешняя часть закреплена, внутренняя крутится. При вращении со стороны редуктора ничего не происходит, а при вращении со стороны биты ролики распирает о внешнюю часть и все это дело заклинивается
MX612 это обычный H-мост:
При повышении напряжения этот двигатель будет вести себя как простой коллекторник- повышается и момент и обороты. Другой вопрос, какое напряжение и сквозной ток допустимы для микросхемы, и тут на помощь придёт даташит:
Кто бы не говорил, а редуктор не легко разборный, он заклепан.
Однако мотор крепится к нему с помощью двух винтов:
Вал двигателя и запрессованная на него шестерня:
Якорь моторчика:
Щеточный узел:
Insum.
По сабжу могу сказать, конечно же, это игрушка, а не инструмент. Несмотря на то, что отвёртка крутит мелкие винтики, с места она их не срывает. Конечно есть блокировка для ручного усилия. Но, очень медленное вращение битодержателя. Понятна цель разработчиков-облегчить разборку большого объёма изделий разгрузивших кисть руки, но если так, то можно хотя бы увеличить обороты для быстроты процесса путем увеличения питающего напряжения и замены редуктора, ну и мизинчиковые батарейки в качестве питания- не лучший вариант, будут быстро дохнуть. Если уж и покупать девайс, то на питании от лития. И, конечно же, в алюминиевом корпусе, так как он разбирается без вандализма.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
