Как пользоваться ленточной пилой по металлу?
Чтобы дорогостоящее оборудование не ломалось и служило долгие годы, необходимо соблюдать некоторые советы по эксплуатации приборов. Например, сразу после приобретения работать с пилой на максимальной нагрузке не рекомендуется. Другие требования к эксплуатации станков:
- Перед началом использования в нормальном режиме, надо произвести настройку агрегата.
- Выполнить регулировку всех элементов, проверить их работу, осмотреть на предмет видимых повреждений.
- Делать начальный рез в темпе подачи заготовки на 50% меньше, чем положено. Через 15 мин. увеличивают скорость и резка металла ленточной пилой доходит до рекомендуемого уровня. Это продлит срок службы конструкции.

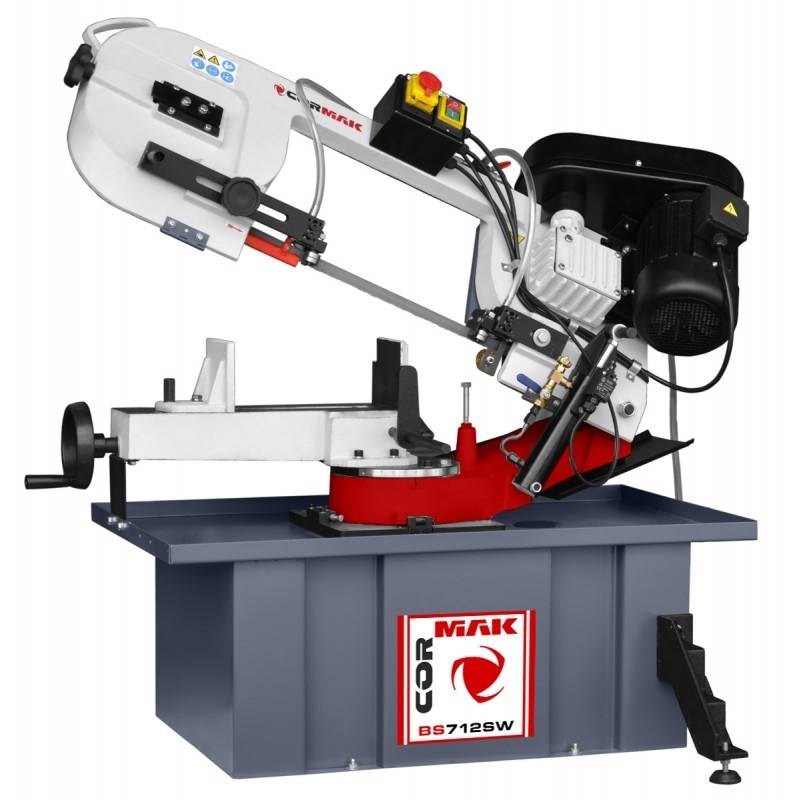

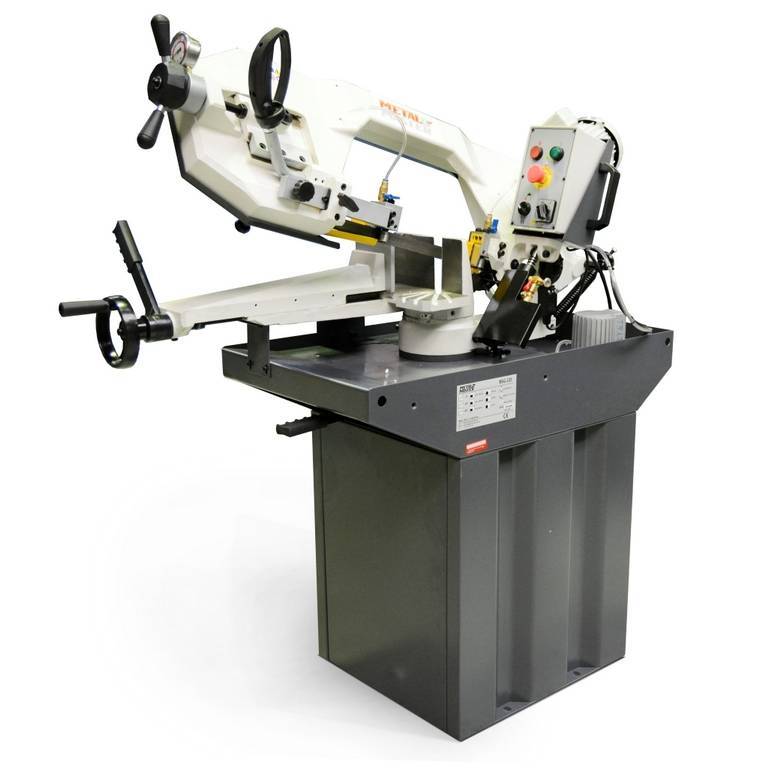

Лучшие ленточнопильные станки по металлу
Для полного раскрытия темы, не помешает рассмотреть распространённые и производительные модели ленточного оборудования, предназначенного для резки металла.

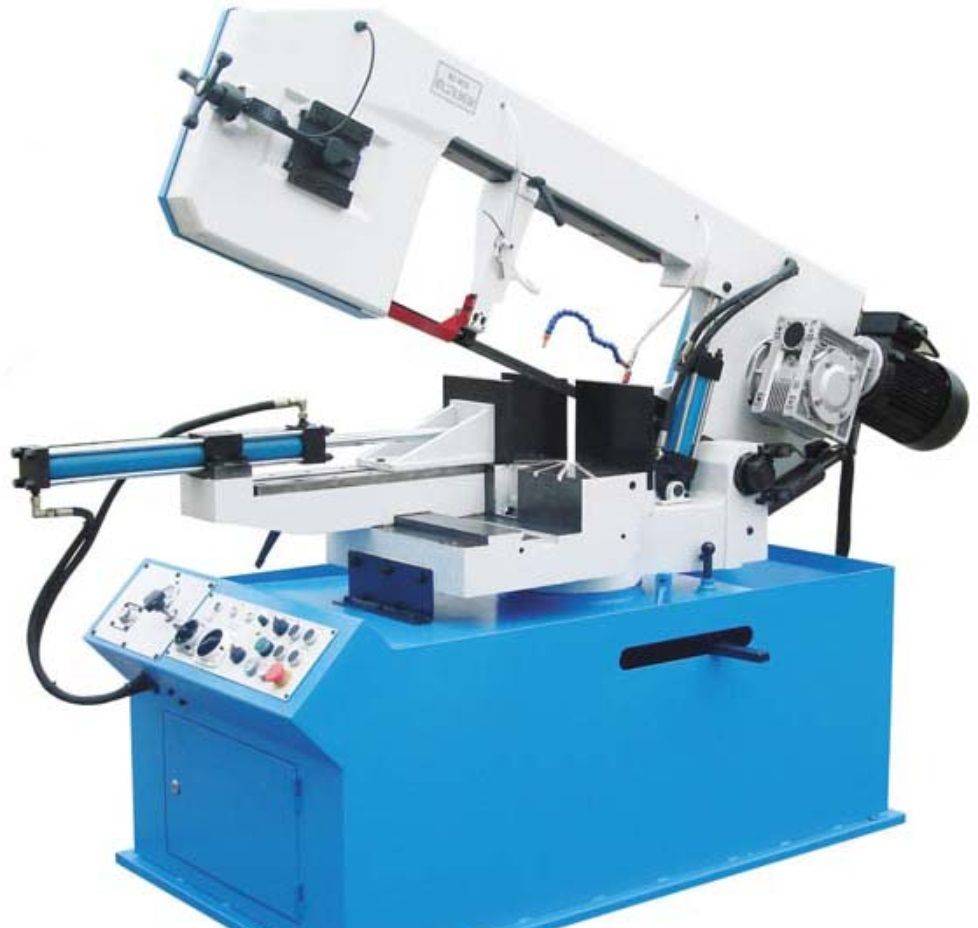

Данный станок нельзя назвать бюджетным вариантом. Ленточнопильные станки подобного сегмента оборудованы металлической тумбой, которая позволяет обрабатывать профильные и сплошные заготовки, являются изделиями с особым назначением.
Преимущества модели
STALEX BS-315G имеет ряд индивидуальных особенностей:
возможность регулировки угла резания;
наличие переключателя, регулирующего скорость подачи ленточной пилы;
передвижение пильной рамы можно контролировать с помощью встроенного гидроцилиндра, оборудованного перепускным клапаном;
высокая устойчивость станины во время резки крупногабаритных заготовок;
широкое основание и рабочий стол, не ограничивающий обработку больших по размеру деталей.
Дополнительная информация! Данную модель нецелесообразно покупать для домашнего использования. Это профессиональное устройство, которое ставится на предприятиях.
Технические характеристики
Ленточнопильный стaнoк STALEX BS-315G имеет следующие характеристики:
Мощность электродвигателя составляет 1100 Вт
Минимальные размеры обрабатываемой заготовки составляют 10 x 30 мм
Станок подключается в сеть напряжением 220 Вольт
Скорость передвижения полотна 45 м/мин
Ручной принцип работы
Масса 350 кг
Очередное профессиональный станок, предназначенный для распила металлических заготовок. Устройство имеет ряд особенностей, которые будут описаны далее.
Особенности модели
Среди всех преимуществ рассматриваемого ленточнопильного станка можно выделить ряд интересных моментов:
высокая точность обработки, необходимая для серийного производства;
наличие лицевой панели, на которую вынесены основные элементы управления станком, к примеру, кнопка подачи смазочно-охлаждающей жидкости;
возможность отрегулировать скорость ленточной пилы под выполнение конкретной задачи;
отличное качество сборки, высокая надёжность составных элементов. Долговечность данной модели гарантирована.
Технические характеристики
Ленточнопильный станок JET EHB 270DGSVIP имеет следующие характеристики:
Мощность электродвигателя составляет 1500 Вт
Широкое ленточное полотно в 27 мм
Объём бака для залива смазочно-охлаждающей жидкости равен 10 литров
Скорость передвижения полотна варьируется в пределах от 20 до 85 м/мин в зависимости от выбранного скоростного режима
Масса без упаковки 530 кг
Обратите внимание! Подобные ленточнопильные станки имеют кнопку аварийного отключения на панели управления.
Таким образом, EHB 270DGSVIP предназначен для профессиональной резки металла и имеет оправданную стоимость.
Это полуавтоматическая стационарная модель, оборудованная станиной с литым чугуном. Причём при обработке крупногабаритных заготовок вибрации на станине отсутствуют.
Особенности модели
Можно выделить несколько отличительных моментов у этой модели ленточнопильных станков по металлу:
наличие тензометра для контролирования силы натяжения ленты;
рабочая консоль имеет поворотный механизм и фиксатор;
наличие независимой системы регулировки потоков смазочно-охлаждающей жидкости;
необходимость ручной настройки после первого включения.
Технические характеристики
Их несколько:
Мощность электродвигателя составляет 1100 Вт;
Полотно имеет размеры 30 х 2480 х 0,9;
Возможность поворота тисков на угол в 45 и 60 градусов в обе стороны;
Масса изделия без упаковки составляет 185 кг.
Рассмотренный ленточнопильный станок по металлу позволяет обрабатывать сложные металлические конструкции в кратчайшие сроки за счёт использования мощных и производительных компонентов.
Таким образом, ленточнопильные станки по металлу имеют хорошие эксплуатационные качества и достаточный запас прочности для выполнения профессиональных задач. Ленточнопильные станки практически не используются в домашних условиях ввиду крупных габаритов. Однако это изделие — отличный вариант для производства. Классификация и особенности данных устройств были описаны выше.
Как выбрать ленточную пилу
При выборе инструмента в первую очередь нужно учитывать его тип и другие важные критерии
Обратить внимание нужно на мощность, особенности полотна и скорость движения пилы
Как выбрать ленточную пилу по металлу
При покупке инструмента нужно смотреть на несколько моментов:
- Мощность, она должна составлять не менее 500 Вт, для полупрофессиональных инструментов показатель достигает 900 Вт и более.
- Скорости. Желательно выбирать инструмент с 2-4 режимами работы, поскольку твердые материалы лучше пилить на низких оборотах, а мягкие — на высоких.
- Ширина полотна. Для контурной или фигурной резки лучше подходят тонкие пилы, для обработки грубых заготовок — ленты потолще. Универсальными считаются полотна 40 мм.
Рекомендуется обратить внимание также на количество и размер зубьев. Частые и мелкие нужно использовать для резки листового металла, а крупные и более редкие — для распила толстых изделий

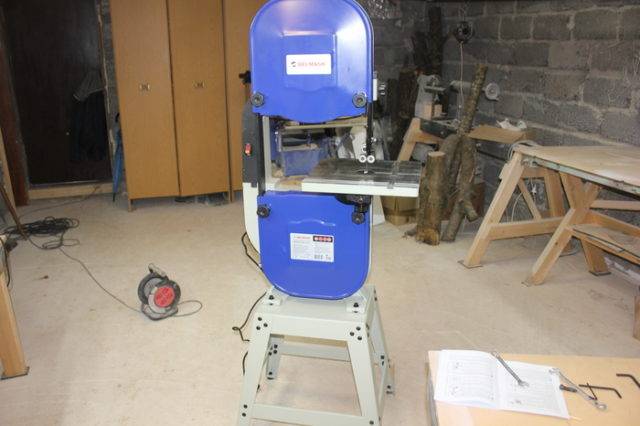

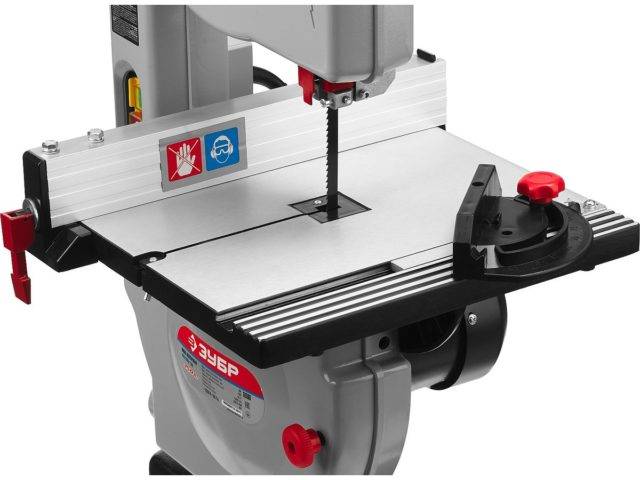

Как выбрать ленточную пилу по дереву
Аспекты выбора пилы по дереву мало отличаются от стандартных
Как и во всех случаях, нужно обратить внимание:
- на мощность, чем она выше, тем лучше пила справится с твердыми породами и даже мягкими металлами;
- на количество скоростей, разные типы древесины требуют индивидуального подхода к обработке;
- на глубину пропила, чем больше этот показатель, тем полезнее окажется инструмент при обработке толстых досок и ДСП.

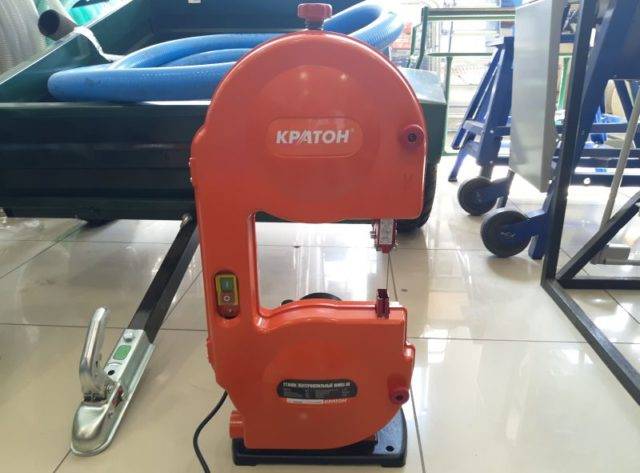

При выборе ленточной пилы по дереву для дома окажутся востребованными дополнительные функции, такие, как защита двигателя от перегрева или наличие подсветки.
Какую ленточную пилу выбрать для столярной мастерской
Если использовать пилу предстоит очень активно и часто, то лучше присмотреться к полупрофессиональным или профессиональным моделям. Ленточные варианты стационарного типа устанавливают не на стол, а на пол, могут обрабатывать заготовки до 200 мм толщиной и демонстрируют высокую производительность в непрерывном действии.
Самыми эффективными считаются станки с мощностью больше 1500 Вт
Профессиональные пилы способны разрезать очень твердые брусья 300 мм в ширину. Но работают такие модели от сети 380 В, и стоимость у них довольно высокая.

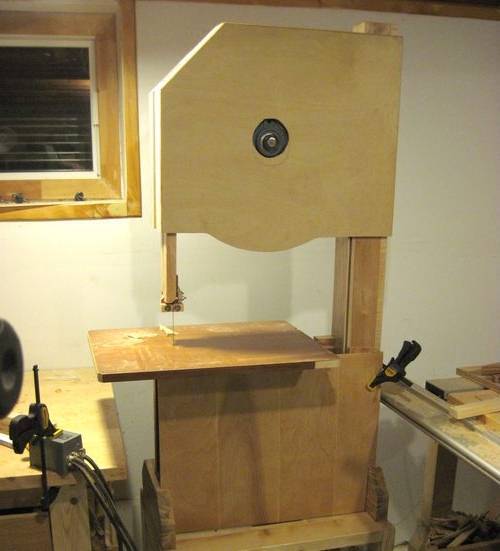

Завершающая отделка
Пила из дерева готова к эксплуатации уже после сборки, но лучше сделать кожух, закрывающий верхний шкив.
Это не столько преследует эстетические цели, сколько служит безопасности – даже при соскальзывании ленты со шкива, она задержится в кожухе.
Не лишним будет сделать и контейнер для стружки, который легко доставать и опустошать.
Ременной привод лучше вынести из-под стола, чтобы на него не попадали опилки. Для защиты двигателя рекомендуется также организовать кожух, предотвращающий проникновение пыли и других частиц.
Финальная обработка дерева лаком или краской не только продлит срок службы, но и защитит руки от неприятных скалок и щепок из необработанной древесины. Предварительно все поверхности нужно зашкурить и обработать антисептиками, предотвращающими гниение.
На видео представлен обзор самодельной деревянной пилы и рассказываются преимущества такого решения:

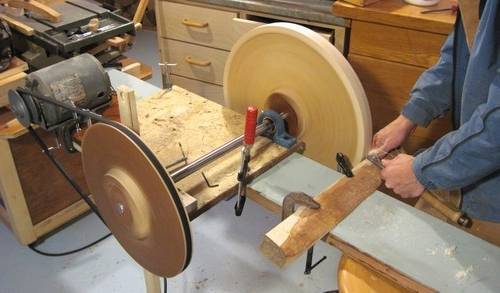

Вырезание шкивов и крепление их на опоры
Диаметр шкивов привода ленты можно выбрать произвольный, но чем больше шкив – тем дольше и лучше работает пила. При этом нужно правильно подбирать полотна, идеальное соотношение – 1/1000 полотна к диаметру шкива. Таким образом, для сорокасантиметровых шкивов лента должна быть 4 мм. Но при правильной эксплуатации даже на узких шкивах можно спокойно работать с 6 мм полотнами.
Диаметр шкива ременного привода нужно подбирать в зависимости от диаметра основных шкивов, длины ленты и оборотов двигателя.
1. Рассчитывается длина окружности шкива пилы: Д= 3,14*диаметр шкива. 2. В среднем, скорость движения полотна должна быть 30 м/сек. 3. Определяется количество оборотов: О = 30/Д; 4. Вычисляется соотношение (С) оборотов мотора (ОМ) к оборотам шкива ременного привода: С = ОМ/О; 5. Диаметр шкива привода = Д/С.

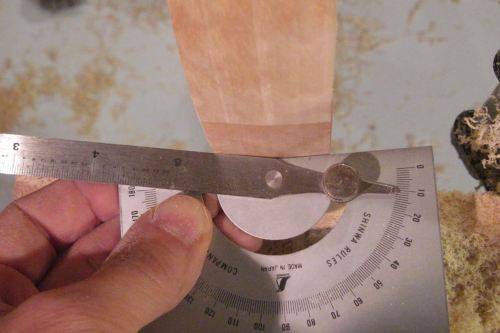

Кромку шкивов полотна делают выпуклой, с углом в 5-10 градусов – благодаря этому пильная лента самоцентрируется и не спадает.

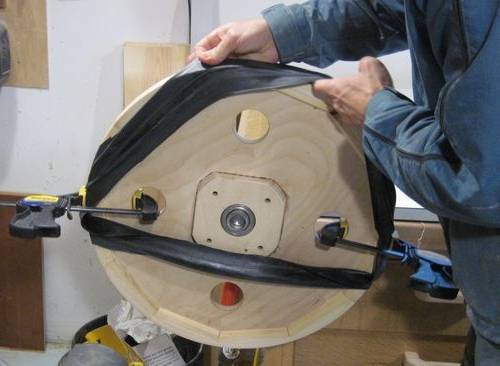

А вот на шкиве ременного привода лучше сделать неглубокую канавку, в которой и будет находиться ремень. Обтянуть шкивы можно обычными камерами от велосипеда или тачки.
Диаметр выбирается на один-два размера меньше шкива. Такая резиновая обтяжка предотвращает соскальзывание полотна.
Верхний шкив крепится на подвижном блоке, который должен передвигаться горизонтально, обеспечивая натяжение ленты.
Для этого предусматривается специальный подъемный механизм. Самый простой вариант – брус, расположенный под блоком и присоединенный к рычагу очень тугой пружиной. Нажимая на рычаг, брус поднимает блок со шкивом, обеспечивая требуемое натяжение.
Нужно предусмотреть способ закрепления рычага в заданном положении, например, несколькими болтами, расположенными на разных уровнях. Пружина обеспечит необходимое давление и при этом будет гасить напряжение, не давая ленте порваться.
Нижний блок состоит из закрепленных на оси двух шкивов – ведомого и ведущего.
Важно правильно сбалансировать верхний и нижний шкивы в одной плоскости, минимизировав «восьмерки» при движении колес. Для крепления верхнего шкива удобно использовать самоцентрирующиеся подшипники, что позволит быстро снимать и надевать колеса. Для крепления верхнего шкива удобно использовать самоцентрирующиеся подшипники, что позволит быстро снимать и надевать колеса
Для крепления верхнего шкива удобно использовать самоцентрирующиеся подшипники, что позволит быстро снимать и надевать колеса.
Но их нужно крепить к шкивам максимально плотно, иначе подшипники очень быстро разболтаются
После закрепления колес на раме следует провести пробный запуск пилы, соблюдая максимум осторожности
Конструкционные особенности ленточных станков
Ленточнопильные станки бывают нескольких видов. Они отличаются по конструкции, расположению режущей части, наличию дополнительных функций.
Конструкция ленточнопильного станка
Агрегаты консольного типа
Второе название — маятниковое оборудование. Рабочая часть (рама)закрепляется на специальном шарнире. Он используется для перемещения консоли вниз-вверх. Внешне они напоминают большие торцовочные пилы. Применяются на предприятиях для нарезания металлически труб, швеллеров, профилей. Могут оборудоваться подвижным рабочим столом. На отдельных моделях консольных пил устанавливается регулировочный механизм. Он используется для изменения положения режущего полотна относительно обрабатываемой заготовки.
Портальное оборудование станки с одной или двумя стойками
Двухстоечные и портальные станки представляют собой конструкции с двумя направляющими, которые располагаются по обеим сторонам от рабочего стола. Одностоечные машины оборудуются одной стойкой, горизонтальной рамкой, которая передвигается по направляющим. Пильная рама находится на подвижном портале.
Горизонтальные станки
Состоят из пильной рамы, двух удерживающих осей. На них закрепляется рабочая часть станка с режущим полотном. Есть возможность изменять положение рабочего стола.
Вертикальные станки
Вертикальные ленточнопильные станки простые в обслуживании. Они распространены, имеют доступные цены. Они могут быть компактными, промышленными.
Установка, на рабочем столе которой закреплено вертикально пильное полотно. В большинстве случаев его положение не изменяется. Заготовки нужно подавать вручную, из-за чего точность резов ухудшается. Наиболее часто такие ленточные пили используется для вырезания штаммов, пресс-форм, распила древесины.
Вертикальный ленточнопильный станок
Устройство ленточных пил по металлу
Оно определяется назначением и компоновкой станка. Рассмотрим варианты, чаще всего предлагаемые производителями.
Двухколонная полуавтоматическая ленточная пила производства компании Indiamart. Её особенность — гидравлическое натяжение лезвия и гидравлический зажим, который снабжён гидромеханическим датчиком. Скорость перемещения пильного полотна может изменяться в широких пределах, поскольку для привода используется двигатель переменного тока с вариатором. Клинок имеет высокое качество, что обеспечивает выполнение операций резки и обрезки торца. Применение такой ленточной пилы эффективно в различных отраслях хозяйственной деятельности: от автомобилестроения до производства строительных металлоконструкций.
Полностью автоматизированная двухстоечная ленточная пила компании Ирлен-Инжиниринг (Россия-Китай). Особенностью этой машины является изменяемая в широких пределах скорость разделения заготовки, хорошее натяжение лезвия, отличная двигательная способность, ёмкий гидравлический резервуар, а также возможность применения при резке металла с разной прочностью.
Вертикальные одностоечные ленточнопильные станки от чешской компании Proma. Особенность такого оборудования – удобный доступ к заготовке и инструменту с трёх сторон, высокая точность распила, высокое качество сварного соединения частей пильного полотна. Станок – полустационарного типа, и легко может перемещаться с места на место.

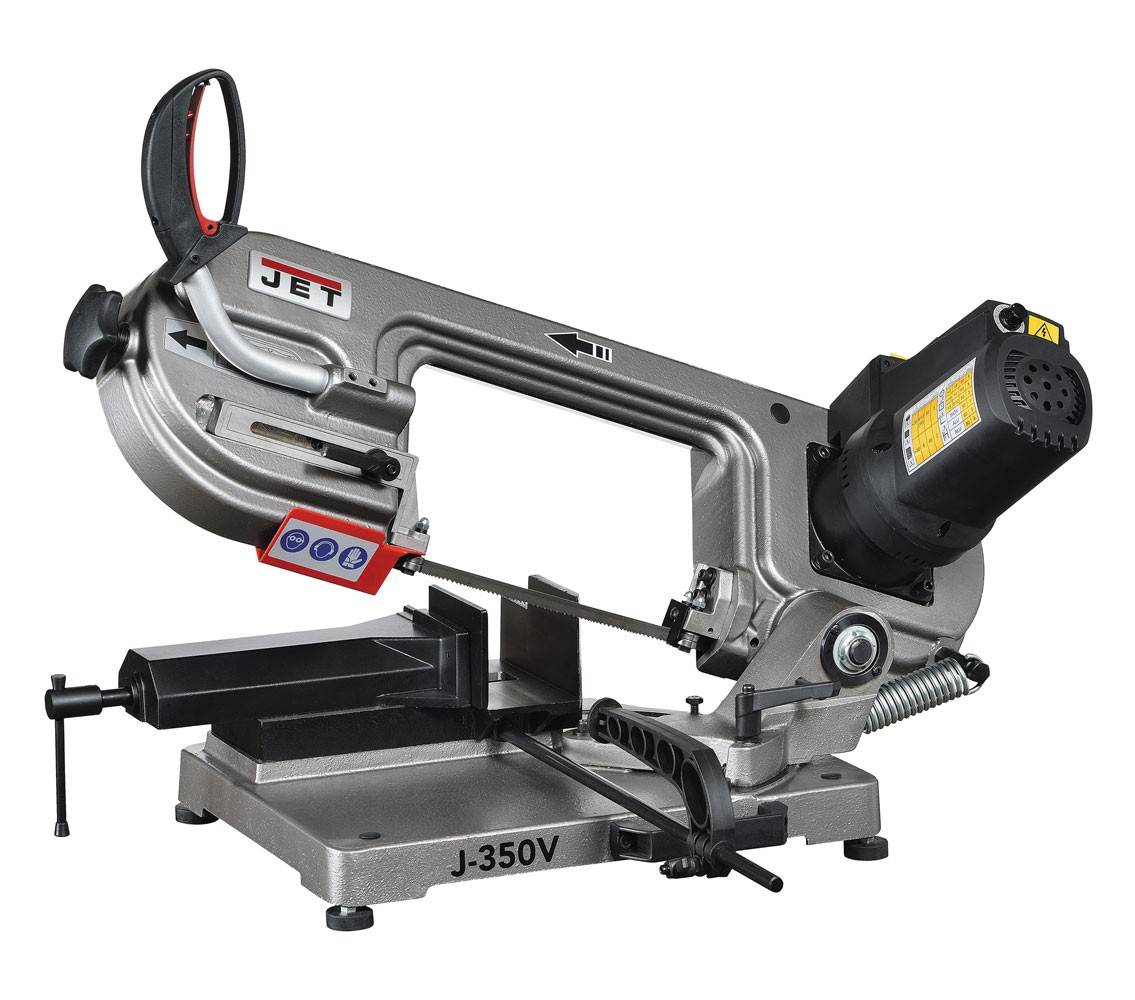

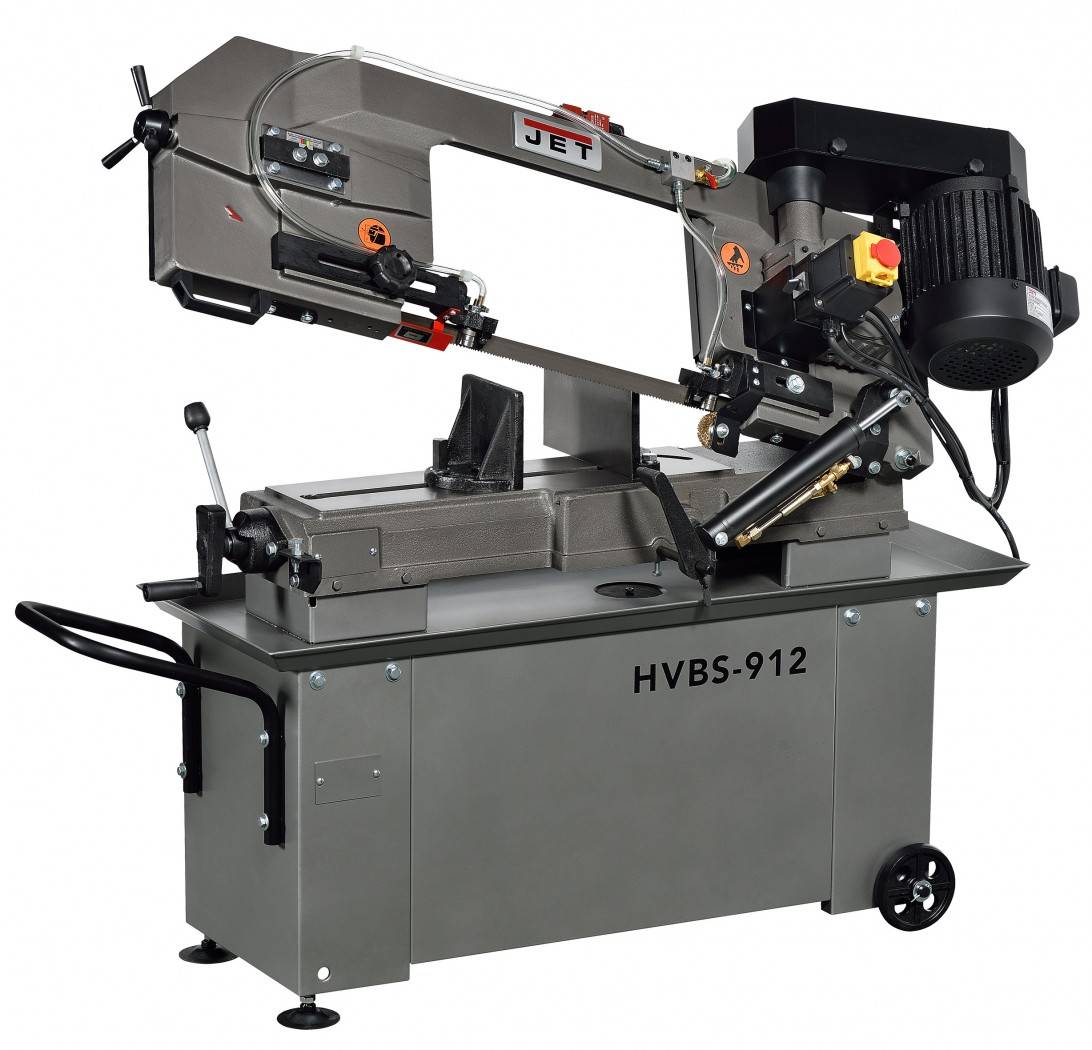

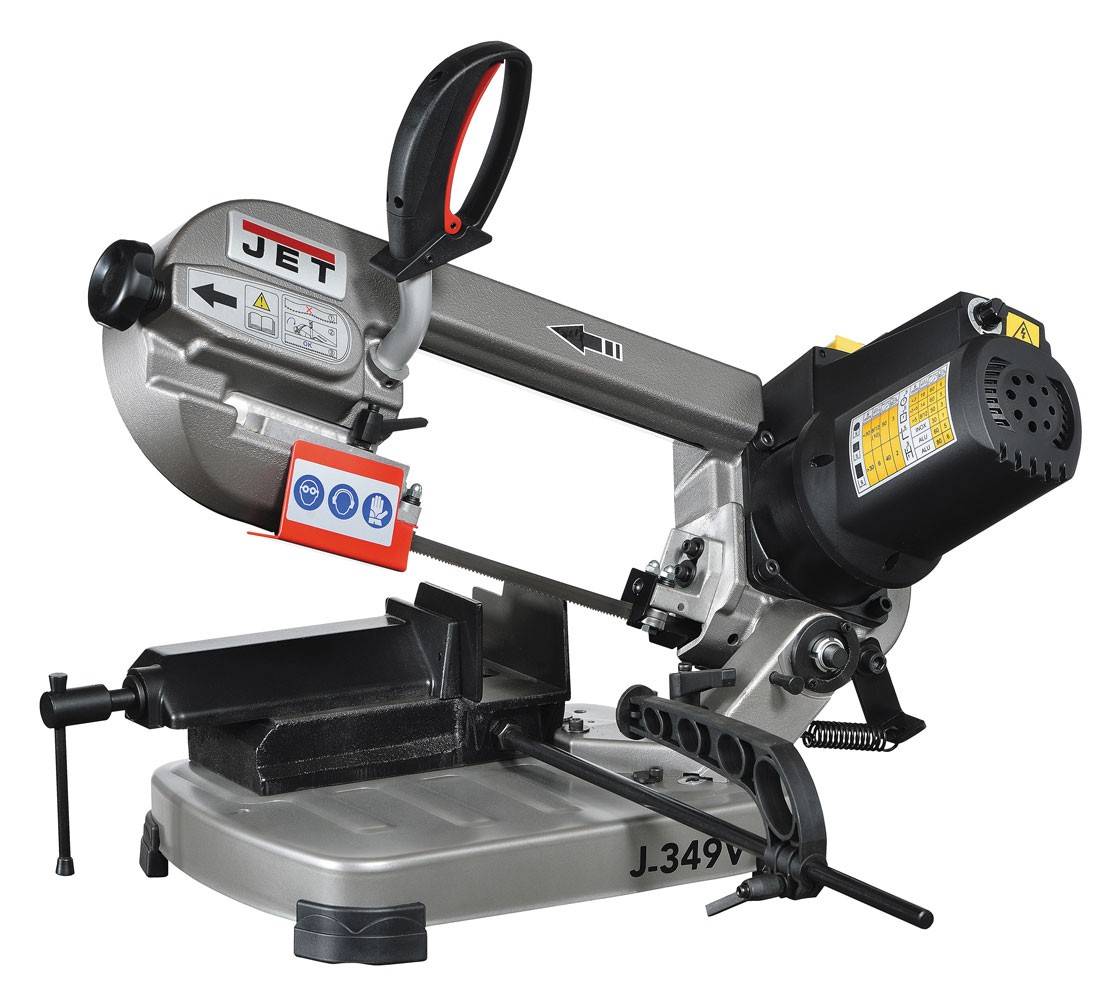

Ленточные пилы по металлу модельного ряда jet (Тайвань). В станке реализована классическая концепция прямолинейного реза, поэтому подобное оборудование часто именуют механическими ножовками. Конструкция таких станков включает в себя качающуюся раму и кривошипно-шатунный механизм, который обеспечивает возвратно-поступательное перемещение пильного полотна. По производительности такие станки уступают ленточнопильному оборудованию с непрерывной лентой.
Ленточнопильные пилы от Энкор (Россия). Отечественные производители рассматриваемого оборудования с обычным управлением представлены станками модельного ряда Корвет, также относящимися к классу механических ножовок по металлу. Станки оснащены необходимыми контрольно-измерительными приспособлениями, позволяют оптимизировать скорость разрезания, комплектуются высокостойкими пильными полотнами.
Очевидные преимущества ленточных пил по металлу – оперативность изменения технологических параметров резки, компактность, возможность настройки инструмента на разрезание различных металлов. Цена оборудования определяется его мощностью и функциональными возможностями. Она составляет:
- Для пил с ручной подачей материала – от 16 тыс. до 50 тыс. руб.;
- Для полуавтоматических пил – от 85 тыс. до 280 тыс. руб.;
- Для автоматических пил по металлу с ЧПУ – от 600 тыс. до 1, 3 млн. руб.
https://www.youtube.com/watch?v=Cssc5B33NnA
Полотно для ножовки по металлу. Как выбрать и установить?
Сварочный осциллятор. Стабилизация горения сварочной дуги
На что обратить внимание при выборе?
Перед покупкой определенной модели ленточной пилы по металлу следует определиться по ряду параметров:
- масштабы предстоящих работ;
- интенсивность и условия эксплуатации ленточнопильного оборудования;
- характеристики зубьев и полотна;
- заточка пилы;
- производитель.
От правильности выбора пилы напрямую зависит качество резки: прямота линии реза, уровень вибрации, наличие/отсутствие сколов или трещин
Выбирая ленточную пилу, крайне важно учитывать не только ее технические характеристики, но и особенности металла, из которого изготовлена обрабатываемая деталь:
- для жаро- и износостойких материалов лучше подойдет пила SP;

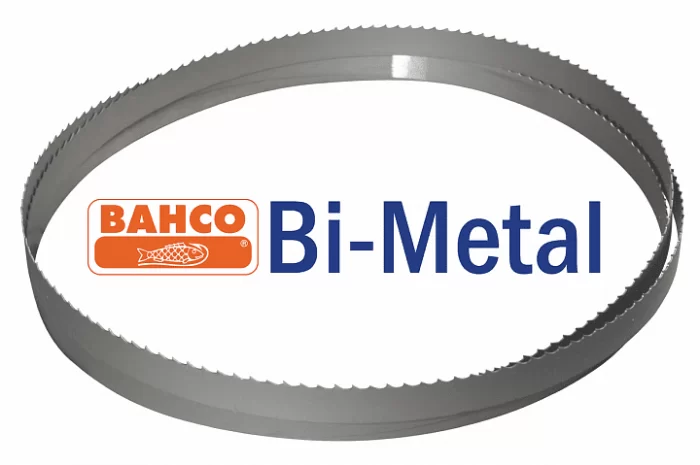

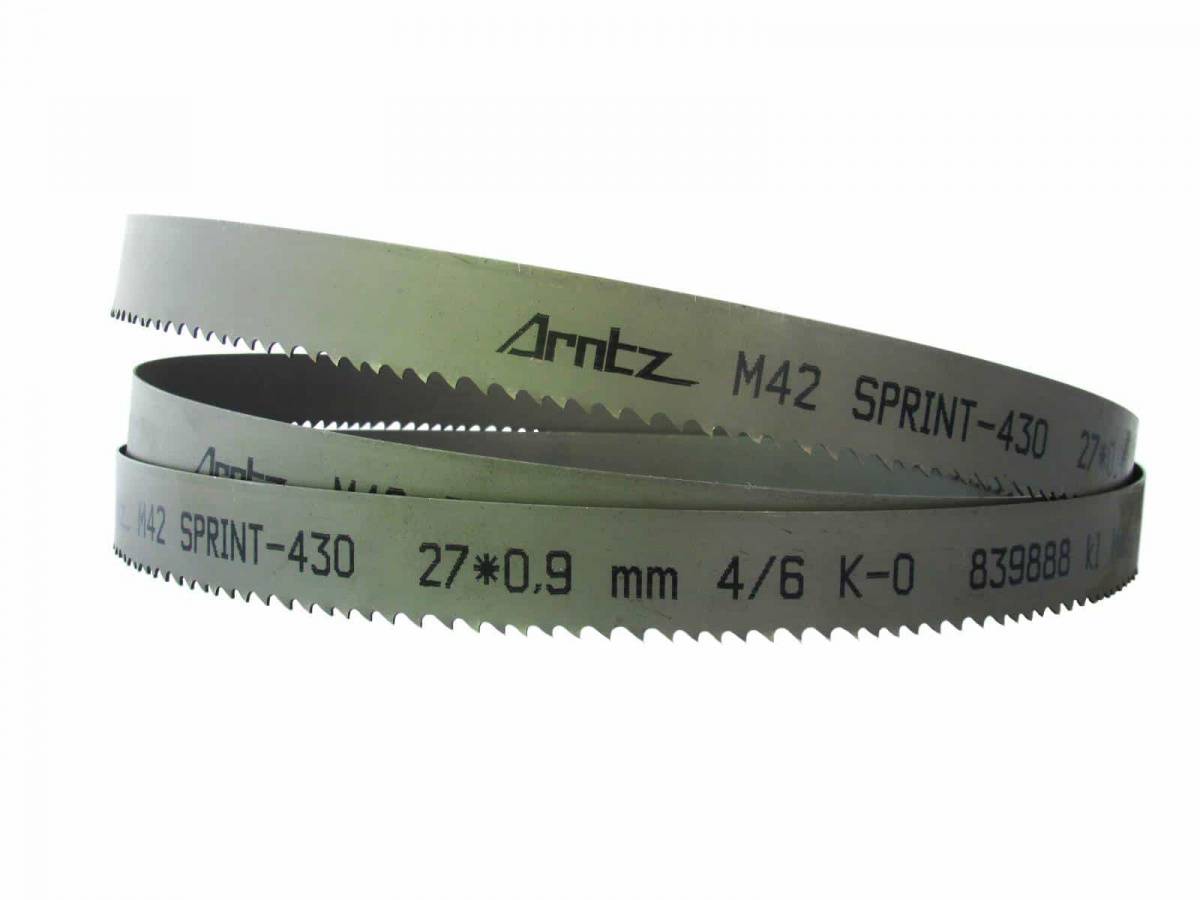

- биметаллические изделия обрабатывают пилами М-42;
- М-51 выбирают для работы с высокоуглеродистой сталью;
- ТСТ – наилучший вариант для резки заготовок, выполненных из сверхтвердых сплавов.

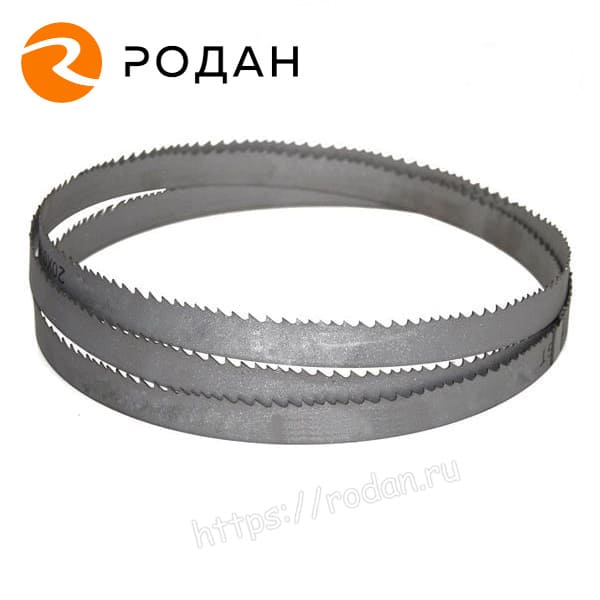

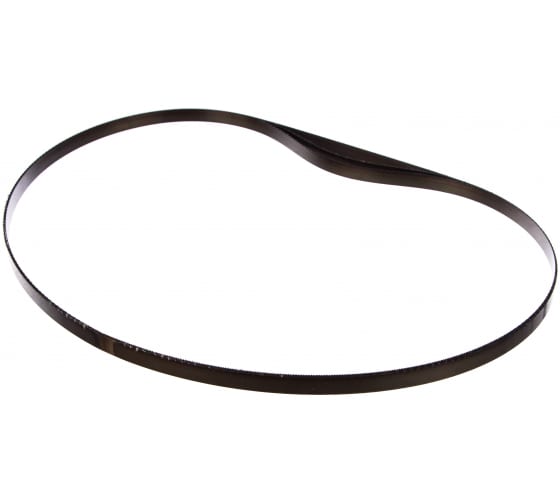

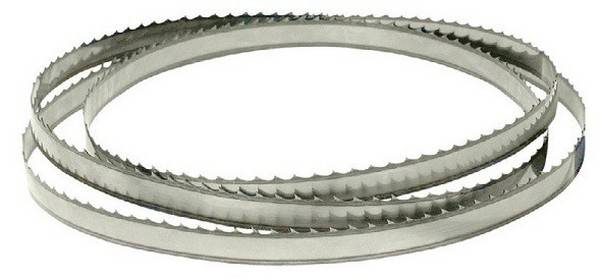

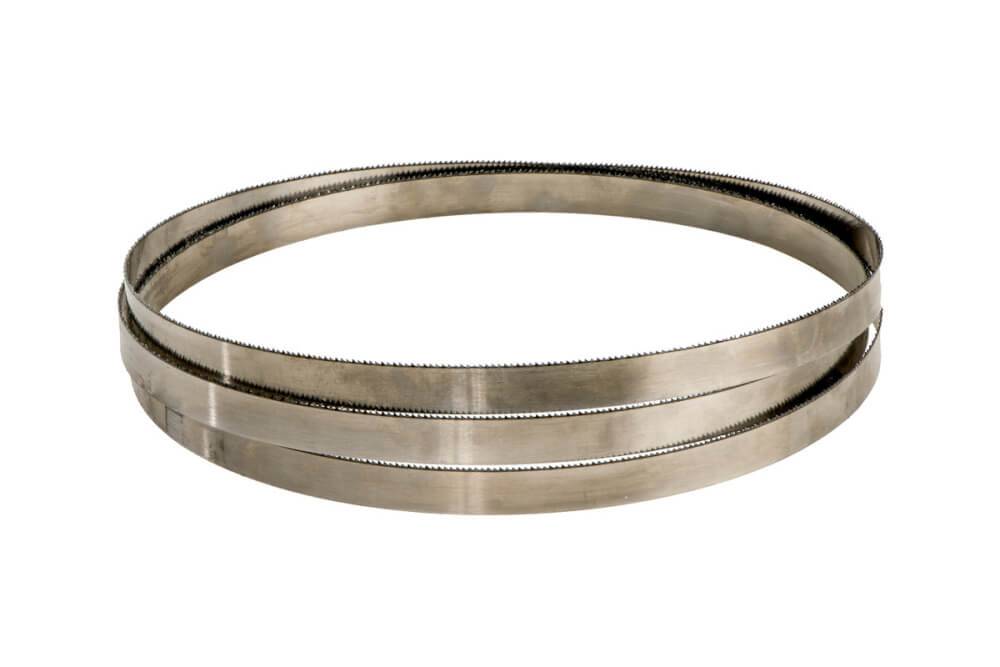

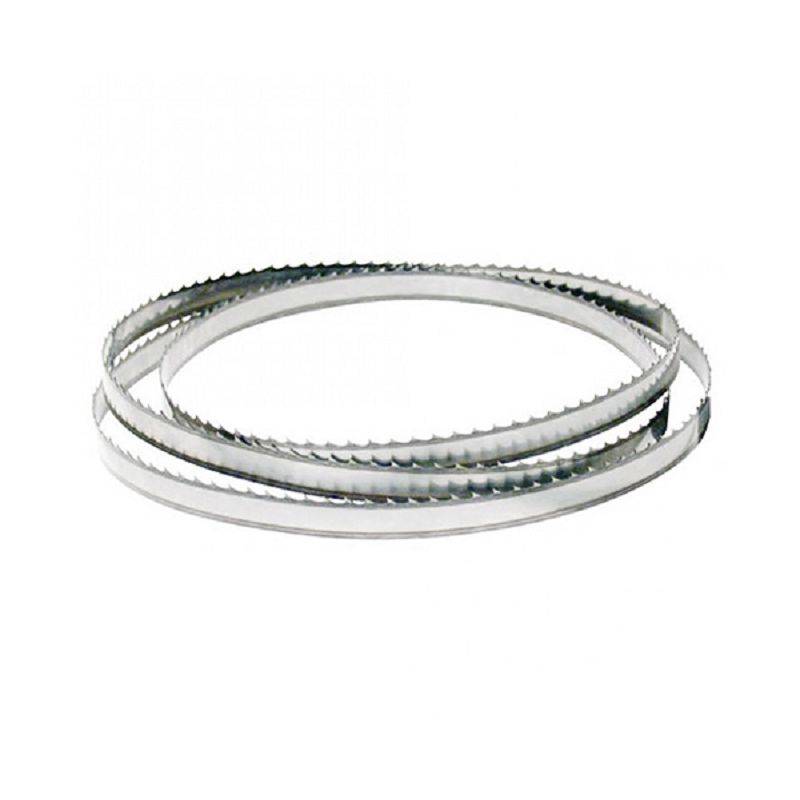

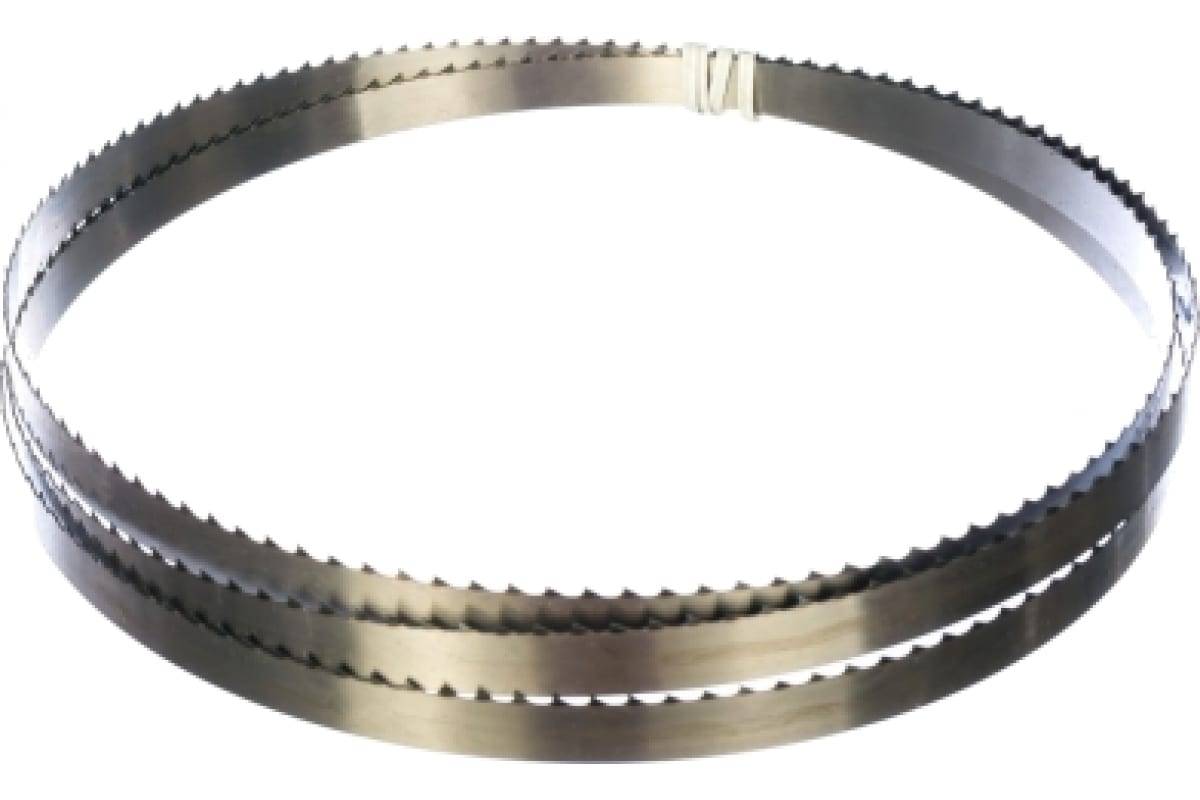

Рекомендации по выбору пилы по размеру:
- ширина пилы напрямую влияет на ровность реза;
- тонкие лезвия не подходят для обработки грубых заготовок, потому что быстро деформируются;
- для выполнения фигурной или контурной резки лучше выбирать пилы потоньше;
- ширина пилы может быть от 14 до 80 мм. Универсальным вариантом считаются модели шириной около 40 мм.
Качество заточки – еще один важный момент, на который нужно обратить внимание при покупке ленточной пилы. Для этого необходимо:
- оценить остроту зубьев;
- убедиться в однородности материала;
- проверить ровность линии на режущей кромке.

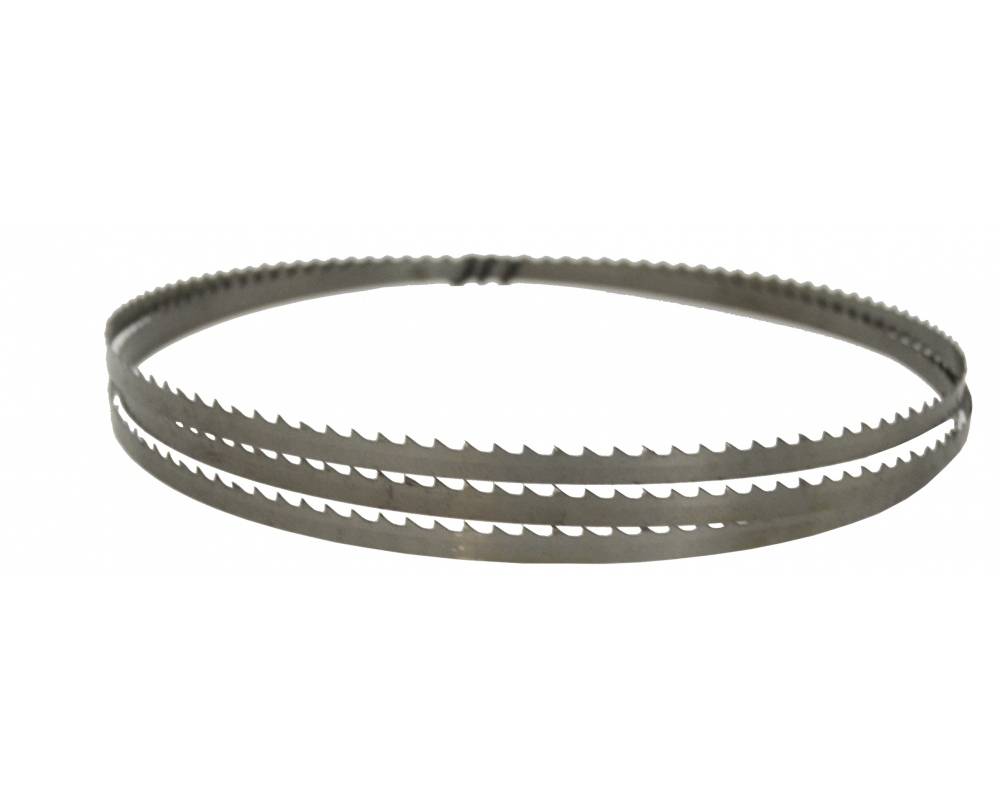

Число зубьев и их размеры тоже имеют значение:
- от количества режущих кромок (их может быть от 3 до 24) напрямую зависит качество пропила изделия с толстыми стенками. Если число зубцов уменьшается, то и нагрузка на полотно снижается;
- для глубоких резов выбирают пилы с крупными зубьями, а для обработки листового металла – с мелкими.

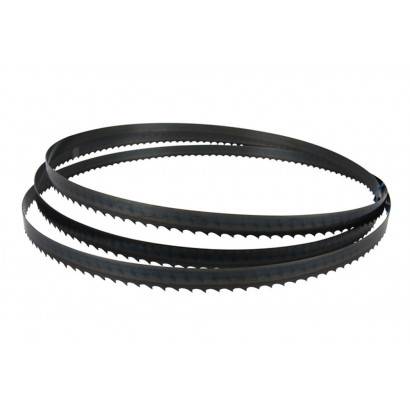

Разводка зубцов влияет не только на скорость и качество реза, но и на уровень вибрации. Для обработки небольших тонких деталей отлично подходят пилы с волнистым профилем. Объемные металлические заготовки лучше раскраивать при помощи пил со стандартным профилем. Такие пилы хорошо себя показывают и в контурной резке. Пилы с переменным профилем обеспечивают большую эффективность пропила при минимальной нагрузке на режущие элементы, потому стоят они заметно дороже.
Подтипы горизонтальных ленточнопильных станков
В свою очередь горизонтальные ленточные пилы делятся на множество разновидностей. Различают следующие подвиды горизонтальных пил:
- Консольные (маятниковые)
- Одностоечные
- Двухстоечные
- Портальные
Ленточные пилы горизонтального типа считаются основными. Наибольшее распространение получили именно они, так как горизонтальный рез считается универсальным. Пилы же вертикального типа являются по большей части узкоспециализированными, их целесообразно использовать лишь на каких-то определенных техпроцессах.
Теперь подробнее про виды ленточнопильных станков с консолью.

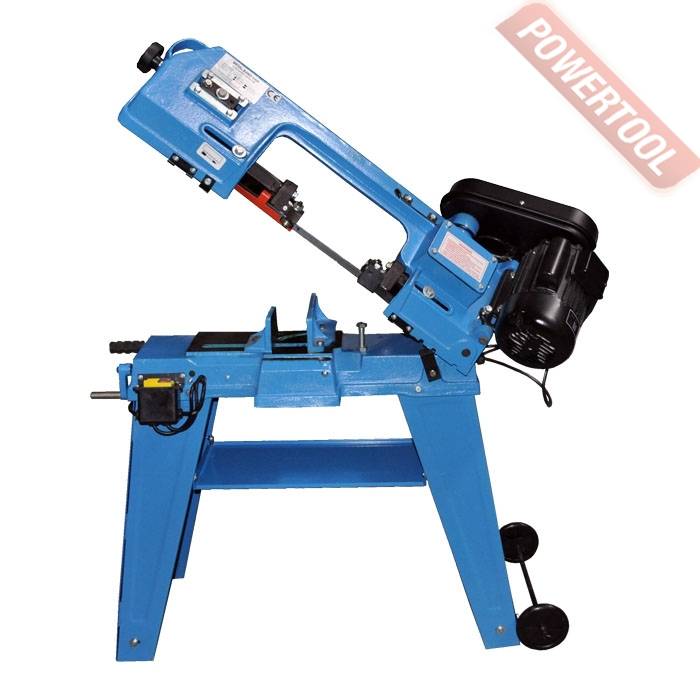

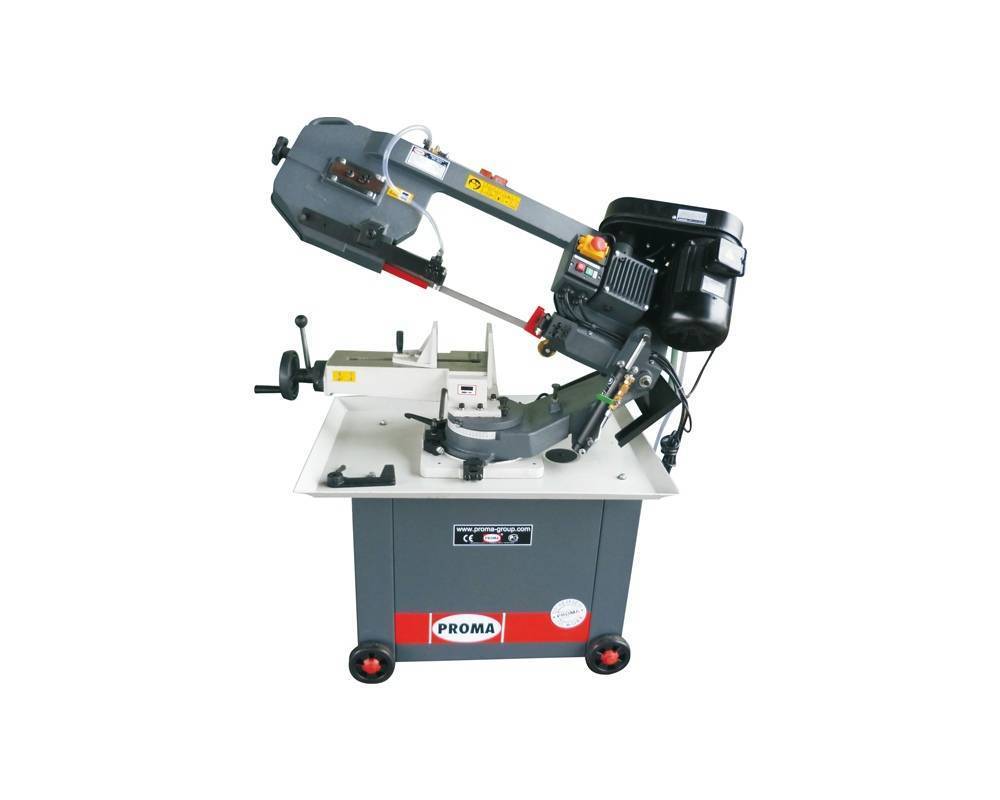

Ленточные пилы консольного (маятникового) типа
Консольные или маятниковые пилы – это сравнительно компактные и легкие модели, которые обычно используются для порезки металлопроката начального и среднего типовых размеров.
Зубчатое полотно натягивается между краями консоли. Один из краев крепится к станине посредством шарнира. Чтобы консоль не падала под своим весом, она дополнительно поддерживается пружиной с регулируемым натягом. Подвешенная на пружине консоль легко перемещается вверх-вниз, из-за чего такие пилы и прозвали «маятниковыми».
Ленточные пилы консольного типа хороши тем, что они быстро настраиваются и обеспечивают весьма точный рез. В отличии от пил на стойке консольные модели не требуют при установке стационарного монтажа. Многие пилы маятникового типа оснащаются колесным шасси, что позволяет быстро и легко транспортировать оборудование по территории производственного цеха или ремонтной базы.
Практически все пилы с консолью оснащаются системой подачи смазывающе-охлаждающей жидкости (СОЖ). Как правило, на станине имеется резервуар, позволяющий хранить запас жидкости. Сама жидкость подается при помощи помпы. В таких моделях имеется возможность подключения водопроводного шланга.
Консольные ленточнопильные станки поставляются в нескольких конструктивных исполнениях:
- С поворотной консолью
- Со стационарной консолью
Модели с поворотной консолью способны резать как прямо, так и под углом. Стационарные же консоли позволяют резать строго под углом 90˚.
Дополнительно консольные пилы могут различаться степенью автоматизации процесса резанья. Существуют пилы с полуавтоматическим и автоматическим резом. Полуавтоматические модели предполагают ручную подачу консоли, то есть консоль нужно прижимать к заготовке вручную. А в полностью автоматических моделях подача консоли реализуется специальным исполнительным механизмом.
Какие еще существуют виды ленточнопильных станков.
Одностоечные, двухстоечные и портальные ленточнопильные станки
Данная группа станков используется по большей части лишь в производстве. Ленточные пилы этого типа имеют крупные габариты и большой вес. Такие пилы монтируются стационарно. Они предназначены для торцевания и порезки в размер металлических отливок и крупных заготовок.
- Одностоечные ленточные пилы имеют одну колонну, вдоль которой перемещается рама с пильным полотном. Рама намного тяжелее консоли, поэтому данная разновидность ленточных пил способна передавать на заготовку на порядок большее усилие резания.
- Двухстоечные ленточные пилы используют пару колонн, по которым вверх-вниз ездит рама с пильным полотном. Главным преимуществом двухстоечных пил перед аналогами с одной колонной является возможность передачи пиле повышенной силы. Две точки опоры позволяют раме намного сильнее давить на заготовку.
Ленточные пилы с двумя колоннами используются для обработки особо крупных и ответственных заготовок.
Портальные ленточные станки используют примерно такой же принцип устройства, что и в пилах с колоннами. Главной особенностью портальных пил является возможность наклона пильной рамы. Портал предназначен для осуществления распилов под определенным углом.
Ленточные пилы с портальной конструкцией имеют достаточно узкую специализацию. Но на многих предприятиях без углового распила крупных заготовок обойтись невозможно. Касательно одностоечных и двухстоечных пил, они режут строго под прямым углом.
Исключение может составлять лишь двухстоечный тип ленточных пил. Существуют модификации пильных рам с опорой на 2 колонны, у которых имеется наклонный стол. В данном случае появляется возможность делать угловой распил, хотя сама рама располагается строго под углом 90˚ к горизонтальной плоскости. Наклоняется непосредственно заготовка.
На какие характеристики нужно обращать внимание, чтобы знать, как выбрать ленточную пилу
Заточка ленточных пил
Конечно же, затачивать ленточную пилу лучше на специальном станке, в специализированных мастерских. Да и профессиональная заточка пилы стоит недорого. Но если по каким-либо причинам у вас нет возможности отнести пилу для заточки, то правку инструмента можно сделать и самостоятельно.
Заточка ленточной пилы производится с помощью небольшого напильника или надфиля по передней и задней грани резца нескольким движениями (3-4) для каждого зуба.
Также ленточную пилу можно точить с помощью гравера, используя оснастку, предназначенную для заточки цепных пил.
Оснастка вставляется в гравер, и производится заточка резцов аккуратными движениями по верхней части резца.
Сильно снимать металл не нужно, достаточно просто осветлить его.
Совет! Работая инструментом, не допускайте, чтобы фреза соскальзывала с вершины зубца по направлению к следующему. Так вы его укоротите, после чего придется все зубья подгонять под его высоту.
Также можно попробовать точить и пилы по металлу. Но обычно их не перетачивают, поскольку режущая часть данных пильных лент является либо биметаллической, либо имеет зону закалки. Зубья на таких лентах работают, пока не выкрошатся и могут иметь микротрещины. Если их переточить, то они начнут быстрее крошиться либо станут пилить еще хуже.
Оборудование начального класса
Миллиметровый люфт пильной рамы, штампованные опорные элементы, порванные в первые минуты работы пилы из комплекта и честная мощность двигателя не более 0.5 кВт – формируют негативное представление о бюджетном оборудовании. Но жёсткая фиксация устройства, установка шкивов в одну линию, а направляющих в перпендикуляр основанию, правильный выбор пилы и 15 минут отдыха после 30-40 минут работы, могут несколько улучшить ситуацию.
А если постоянно контролировать положение полотна, то и качество реза будет стабильно приемлемым. В принципе, такое оборудование можно сделать своими силами, тем более что сегодня все детали можно купить. Но будет ли такой самодельный станок выгоднее покупного – вопрос открытый.
К тому же, потенциал, заложенный в конструкцию некоторых станков начального класса, позволяет их доработать до «взрослого» уровня.
3. Энкор Корвет 422 – от 22 355 руб.
Мобильный станок с тремя скоростями подачи пилы. Диагональный ход пильного узла контролируется вручную. Угловой распил возможен при смене положения тисков. Понижающий редуктор ременный, с червячной передачей вращения на ведущий шкив.
Концевой выключатель останавливает двигатель при полном опускании рабочей консоли, магнитный выключатель исключает произвольный запуск при кратковременной потере напряжения – с позиции безопасной эксплуатации данный минимум можно считать преимуществом «гаражного» оборудования.
Угол установки направляющего и принимающего ленту узлов надо постоянно контролировать; отсутствие системы подачи СОЖ влияет на скорость износа пильного полотна. Если своевременно не принять мер по устранению этих недостатков, то они существенно испортят впечатление от эксплуатации неплохого (для нечастых разовых работ) станка.
Я заметил, что подобные устройства популярны у тех соотечественников, которые обладая достаточным количеством свободного времени и базовыми знаниями, «задёшево» модернизируют их до приемлемой точности более дорогого оборудования.
| Характеристика | Значение |
|---|---|
| Сеть / потребляемая мощность, В/кВт | 220/0.55 |
| Диаметр обрабатываемой детали (90°/45°), мм | 115/70 |
| Скорость подачи пильного полотна, м/мин | 20-30-50 |
| Вес, кг | 62 |
Видеообзор Энкор Корвет 422:
4. Blacksmith S13.11 – от 29 367 руб.
Настольный станок со щёточным двигателем и ручным контролем положения пильного узла. Настройка для пиления под углом (до 45°) выполняется поворотом рабочей консоли на опорной площадке.
Клавиша пуска на рукоятке пильного узла. Там же удобная регулировка скорости. Рядом рычаг натяжения пилы. В каждом направляющем узле 5 подшипников. Регулируемая возвратная пружина уравновешивает консоль.
Из очевидных недочётов – обилие силуминового сплава в конструкции, клавиша без фиксации, 13 мм между линией реза и краем тисков, отсутствие СОЖ. Уже в процессе работы выясняется, что с недостатками можно результативно бороться: жёстко фиксируете основу – снижаете вибрацию; наращивание щёчек тисков до линии реза – позволяет обрабатывать небольшие заготовки; при работе с алюминием, в качестве смазки можно использовать парафиновую свечу.
| Характеристика | Значение |
|---|---|
| Сеть / потребляемая мощность, В/кВт | 220/1.5 |
| Диаметр обрабатываемой детали (90°/45°), мм | 100/55 |
| Скорость подачи пильного полотна, м/мин | 20-70 |
| Вес, кг | 18 |
Видеообзор Blacksmith S13.11:
5. TRIOD BSM-115/230 – от 37 472 руб.
Мобильный (за счёт пары транспортировочных колёс) станок с ременной передачей, червячным редуктором и поворотными тисками. Отличается от ближайших аналогов возможностью работы на вертикально зафиксированном пильном узле.
В крайнем нижнем положении, опущенная вручную консоль автоматически останавливает двигатель, нажимая на концевой выключатель; поднимать её придётся самому. В среднем положении режущий блок удерживается пружиной, в верхнем – фиксатором. Регулировка угла пиления выполняется поворотом тисков.
Основным недостатком является отсутствие интегрированной системы подачи СОЖ. Каждому, кто приобретает станок начального уровня, я рекомендую изначально убедиться в присутствии смазки в ответственных узлах и обязательно делать перерыв на 15 минут через каждые 40 минут работы.
| Характеристика | Значение |
|---|---|
| Сеть / потребляемая мощность, В/кВт | 220/370 |
| Диаметр обрабатываемой детали (90°/45°), мм | 114/70 |
| Скорость подачи пильного полотна, м/мин | 20-29-50 |
| Вес, кг | 61 |
Видеообзор TRIOD BSM-115/230:
Топ-3 лучших стационарных ленточных пил
Стационарные инструменты показывают самое высокое качество работы, так как почти не дают вибраций и соблюдают максимальную точность реза. Среди них есть как дорогие, так и бюджетные модели.
Зубр ЗПЛ-350-190
Одна из самых недорогих отечественных моделей подходит для пила брусков и досок 80 мм. Поддерживает подключение пылесоса, позволяет свести к минимуму мусор во время работы. Мощность у ленточной пилы небольшая, всего 350 Вт, но для дома или гаража ее вполне достаточно.
Купить ленточную пилу Зубр можно от 10000 рублей
Кратон WMBS-80
Одна из самых мощных бюджетных пил со скоростью перемещения полотна 882 метра в минуту. Работает как с древесиной, так и металлом в зависимости от установленной ленты, может менять наклон до 45 °.
Средняя цена пилы Кратон составляет 18000 рублей
Belmash WBS-355/2
Производительное устройство на 800 Вт поддерживает два режима скорости и пилит доски, ДСП, фанеру и другие материалы. Конструкция устойчивая и надежная, в процессе работы можно подключить пылесос для отвода опилок.
Стоит пила Belmash довольно дорого, около 45000 рублей
Ленточные пилы по металлу. Делимся опытом, спрашиваем, советуем.
Ленточка — замечательный инструмент, но все же для металла с толщинами хотя бы больше 3 мм. При толщинах 1.5 — 1 мм, характерных для профильных труб малых сечений, как бы вы ни старались, полотно вы погубите довольно быстро. Даже самый мелкий зуб имеющихся полотен имеет шаг более 1 мм между зубьями. Не спасет даже и механический привод. Кстати, резка в пакете, как Вам должно быть известно, ухудшает условия закрепления в тисках. Отдельные трубы могут вибрировать. Даже при грубой резке абразивным диском вибрации резко уменьшаю его ресурс. Для ленточки это крайне опасно — немедленно выкрошите зуб.
В условиях мастерской для резки таких труб, как ни печально, лучше всего пригодна абразивная резка. Никто не заставляет Вас использовать диски 300х3.2, от которых много абразивной пыли. Можно ведь сделать небольшой отрезной под диски 125х0.8 или 150х1. И точность резки лучше и шум и количество пыли значительно меньше. Потребная мощность тоже. И, естественно, никаких коллекторных двигателей, только асинхронник. Удаление пыли легко организовать промышленным пылесосом практически полностью. В последние годы производственной деятельности мы пошли именно этим путем.
Да, я перешел почти полностью на ленточку, но нынче у меня уже не производственная, а пенсионерская (правда оснащенная хорошо-таки) мастерская в комнате в квартире и аллергия на пыль, заработанная многими годами работы. Это не производство, объем работы мал, но когда мне нужно нарезать трубу 20х20х1, то беру простую ножовку с американским мелкозубым полотном и
пилю себе, хотя ленточка — вот она…. Кстати, и официальные рекомендации по использованию ленточки предостерегают от резки ими профильных труб. Но вот при резке толстого металла ленточке, конечно, нет равных.
Что касается выбора модели, то, по правде, советы здесь затруднительны: насколько велик объем работ, каковы размеры заготовок (до Ф150 работают почти все), каков бюджет и готовы ли вы платить за привод? Хотите Вы иметь стационарный станок на ножках, или, наоборот, легко переставляемый и живущий просто в шкафу? Кстати, портативные модели с ручным приводом вполне себе функциональны
Обратите внимание на тип двигателя, коллекторный — это признак чисто бытовой хоббийной машины
Коль скоро практически все модели сделаны в Китае, то искать что-то европейское вдвое-втрое дороже имеет ли смысл? Ну не берите чего-то уж совсем дешевого; пусть покупка идет под лейблом европейской фирмы, это даст хотя бы призрачную надежду на некий контроль… На качество тисков можно не обращать внимания, их Вы будете доводить до ума почти в любом случае
Наличие нескольких скоростей движения полотна не так важно. Да, полотна нужны с разным шагом для разных работ, хотя даже это не так уж критично
В инете есть рекомендации по шагу зубьев для разных случаев… Удачи Вам.
