Водоснабжение частного дома из скважины: типовая схема

Внешняя разводка труб

Внешняя разводка труб водопровода в частном доме монтируется уже после завершения всех строительных работ.

Это наиболее часто встречающаяся схема в частных домах, когда ввод водопровода конструируют уже после заселения.

Система внешней разводки комфортна, безопасна, позволяет контролировать систему водоснабжения на любом этапе и обеспечивает полный доступ ко всему оборудованию. Внешняя разводка более проста в монтаже, чем внутренняя и удобна. Существуют специальные клипсы, хомуты и крепления для труб, позволяющие выполнить монтажные работы по устройству внешней разводке труб максимально эстетично и аккуратно.

Также имеет смысл присмотреться к устройству монтажных коробов, в которых можно комфортно расположить трубы при внешнем монтаже.

Серверные монтажные короба для прокладки стекловолокна отлично подойдут для укрытия труб диаметром менее 4 см. Готовые монтажные короба снабжены защелкивающейся пластиковой крышкой, на которую можно наклеить декоративную планку из обоев или другого материала.

При отсутствии готовых монтажных коробов, их легко соорудить самостоятельно из обычных стеновых панелей.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Водоснабжение частного дома из скважины — схема системы для частного дома

Устройство для воды в частном доме — абиссинский колодец, скважина «на песок» или артезианская. При бурении своими руками нужно учесть, что первый водоносный слой («верховодка») непригоден для обустройства снабжения питьевой водой.
Насос (помпа). Оборудование устанавливают в скважине или на поверхности.
Трубопровод. Чтобы завести его в дом, нужно вырыть траншею ниже уровня промерзания грунта. При составлении схемы необходимо учесть, что чем меньше изгибов, тем сильнее напор.
Кессон, приямок или скважинный адаптер. Для защиты насосного оборудования и труб от воздействия низкой температуры и проникновения загрязненных вод устраивают специальную рабочую камеру под землей — кессон. Из-за высокой стоимости часто вместо него делают приямок или крепят в стенке обсадной колонны скважинный адаптер.
Гидроаккумулятор. Это емкость для накопления воды и предупреждения перепадов давления в системе. Чем больше ее объем, тем реже будет включаться и дольше прослужит насос.
Автоматика для помпы. Это различные устройства для автоматического включения-выключения насоса и контроля его работы: реле давления, датчики сухого хода, манометр.
Фильтры, клапаны. Их количество, тип и место установки зависят от вида выбранного насоса. Обязательно наличие обратного и предохранительного клапанов, магистрального фильтра тонкой очистки.
Водонагреватель (по желанию).

Если разводка в доме коллекторного типа, то в систему водоснабжения включают распределительную «гребенку». Параллельно с трубопроводом монтируют электрокабель для насоса.

Какие факторы учитывать при разработке схемы устройства скважины на воду

Схемы устройства скважины на воду.

Что учесть при проектировании водопровода на даче из скважины:

Наличие свободного места под кессон или приямок. Если его нет, то единственный выход для подвода автономной магистрали — установка адаптера.
Наличие других подземных коммуникаций.
Глубину расположения подземных вод.
Наличие в доме места под установку оборудования.

Выбирать место бурения скважины на питьевую воду нужно с соблюдением требований СанПиН 2.1.4.1175-02.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

Недостатки стандартной схемы водопровода из скважины:

Зависимость от электроснабжения. Варианты решения проблемы — источник бесперебойного питания, генератор, запас воды.
Оборудование занимает много места. Если использовать кессон, то теряется площадь участка, если выбрать адаптер, то часть подвала, чердака или жилого помещения.
Для перекачивания воды нужен мощный надежный насос.

Достоинство — проверенная система.

Особенности башенной схемы водопровода в частном доме от скважины

Обустройство башенной системы водоснабжения из скважины:

На чердаке устанавливают емкость большого объема. Насос заполняет ее водой. Размер резервуара рассчитывают с учетом максимальной потребности в пиковые часы.
После заполнения емкости помпа автоматически отключается поплавковым выключателем.
При открытии крана в доме вода самотеком поступает в трубу.
После понижения уровня жидкости в емкости до минимально допустимого насос снова включается и заполняет резервуар.

Достоинство этого варианта — экономичность. Недостатки — емкость занимает место на чердаке, напор нестабилен, повышается нагрузка на стены и перекрытия, нужна теплоизоляция.

Схема башенной системы водопровода из скважины.

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Если погружной насос не обеспечивает нужного уровня давления, то подключают второй прибор — поверхностный. Глубинная помпа подает воду к наружной, которая и нагнетает жидкость с требуемым напором в трубы.

Для устройства двухступенчатой подачи необходимо соблюдение следующих условий:

производительность насосов должна быть одинаковой;
приборы подключают к одному реле давления.

Правила прокладки труб в доме

При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.

Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:

для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
для трассы протяженностью около тридцати м – Ф25 мм,
длиной более сорока пяти метров не менее – 32 мм.

Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:

25 мм при потреблении 30 л/мин,
32 мм при потреблении 50 л/мин,
38 мм при потреблении 75 л/мин.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

уложить их ниже глубины промерзания грунта;
закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Виды скважин: преимущества и недостатки

Чтобы решить проблему обеспечения загородного дом водой, можно рассмотреть два типа скважин:

песчаные;
артезианские.

Первые представляются наилучшим выбором в ситуации, когда объем потребления воды в среднем не превышает 1,5 кубометров в час. Обычно это потребности, характерные для небольшого дома.

В то же время, если речь идет о загородном коттедже, используемом для проживания в течение всего года, то песчаная скважина не сможет удовлетворить все потребности в воде владельца. Чаще всего подобные скважины берут воду из водоносных слоев, расположенных на глубине не более 50 метров. Отсюда следует, что подаваемая из таких источников вода не будет отличаться кристальной чистотой.

Конечно, транспортируемая из песчаной скважины вода по водопроводу будет содержать куда меньше примесей, нежели вода, добываемая из колодца. Однако при этом в ее составе все равно будут присутствовать инородные вещества и агрессивные соединения. Это происходит из-за того, что рядом с песчаным водоносным слоем проходят поверхностные воды.

Также нужно учитывать такой момент, что подобная скважина способна обеспечить незначительный объем воды, который не превышает 500 литров. Вдобавок к этому эксплуатировать подобный источник можно не более 10 лет.

Лучше всего сразу подумать об устройстве артезианской скважины. Подобный источник сооружают на глубине 100 метров и более. Среди достоинств, которыми обладает подобные источники, главным следует назвать возможность пользоваться водой высокого качества в любых количествах. Производительность подобной скважины держится на уровне до 10 кубометров в час. Подобного количества хватает на удовлетворение потребностей в воде большого участка с домом. К числу преимуществ следует отнести и долговечность подобных скважин: даже в условиях активной эксплуатации она может исправно выполнять свою задачу на протяжении как минимум 50 лет.

Чем отличается песочная скважина, так это тем, что любой владелец может пробурить ее и оснастить всем необходимым своими силами. В этом плане артезианская скважина заметно отличается, поскольку построить ее могут только квалифицированные специалисты. Это в свою очередь определяет высокие затраты на бурение артезианского источника. Чтобы подобная скважина была сооружена по всем правилам, привлекать к ее устройству следует профессиональных бурильщиков. Эти специалисты проведут исследование состава пород, которые находится под участком, проанализируют водоносный горизонт и оснастят скважину так, как того требует технология бурения.

Согласившись на профессиональный вариант устройства скважины, вы можете быть уверены в том, что в процессе эксплуатации вы не столкнетесь с какими-либо сложностями, которые повлияют на водоснабжение вашего дома.

Дворовая магистраль: проведение водопровода от скважины

инструменты и материалы

Для проведения водопровода на участке можно использовать разные виды труб:

Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.

Металлопластиковые трубы – алюминиевые трубы, покрытые снаружи и изнутри полиэтиленом. Такие трубы чувствительны к промерзанию почвы, но устойчивы перед коррозией и солнечным излучением. Изгиб трубы на угол 90° и больше возможен только с применением фитингов.

Железные трубы надежны и долговечны, однако поддаются коррозии.

Полипропиленовые трубы часто используются при монтаже водопровода своими руками. Материал имеет хорошие эксплуатационные характеристики: не окисляется, прост в монтаже, надежен и долговечен (срок службы – около 50 лет).

❝Диаметр трубопровода от скважины должен составлять 32 мм❞

Инструменты для проведения трубопровода:

Для монтажа стального или медного водопровода:

разводной, газовый и гаечные ключи;

заглушки, муфты, переходники, сгоны.
Для монтажа водопровода из металлопластиковых труб:

разводной, газовый и гаечные ключи;
фитинги, фум-лента.

Для монтажа полипропиленовых труб потребуется паяльник с насадками.

последовательность прокладки и утепления водопровода

Трубопровод можно проложить двумя способами:

через траншею;
поверх земли.

В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод.
Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.

❝Фундамент дома, к которому подводится водопровод, должен быть утеплен, как минимум, до глубины 1 метр❞

Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.

Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.

❝Труба должна быть утеплена по всей длине дворовой магистрали: от дома до скважины❞

Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.

Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.

После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.

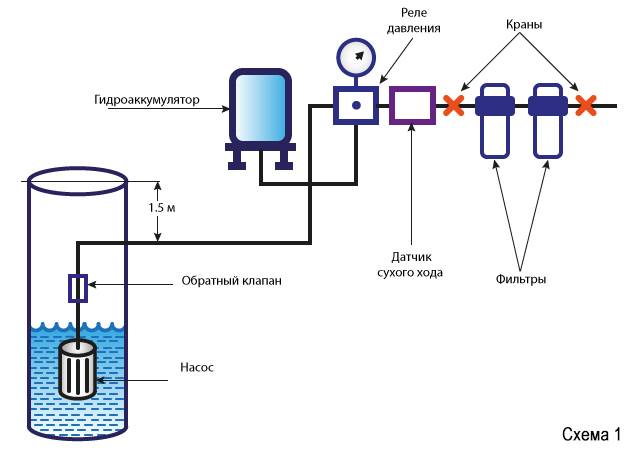

Схема водоснабжения частного дома из колодца с гидроаккумулятором

Если на приусадебном участке есть колодец, воду отбирают из него. Главное, чтобы гидросооружение имело достаточный запас воды и располагалось в удалении от источников загрязнений. Преимущество колодца перед скважиной в том, что в случае перебоев с электроснабжением на помощь домовладельцу приходят «классические» ведро и веревка.

Схему водоснабжения на даче с гидроаккумулятором из колодца можно разделить на четыре условные части:

Насос. В колодцах глубиной свыше 9 м используют погружные насосы. Их подвешивают на тросах с таким расчетом, чтобы до дна оставалось не менее 50 см. Кроме манометра и реле давления, для обеспечения безопасности работы насоса рекомендуется использовать датчик сухого хода.
Труба для подачи воды в дом. Присоединяется к насосу. Траншею под трубу выкапывают ниже уровня промерзания почвы.
Гидроаккумулятор. Объем бака рассчитывают исходя из количества потребителей.
Домовая разводка. Распределяет подачу воды в нужные точки жилища. Центром системы может выступать, например котельная, в которой также размещают гидроаккумулятор и водонагреватель. Отсюда трубы разводки уходят в другие помещения – ванную, санузлы, кухню и т.п.

Комплектация системы внутри дома зависит от нужд семьи. Так, если дача эксплуатируется в зимнее время, то в схему включают отопительный котел. Готовый проект системы облегчает составление сметы монтажных работ и определение стоимости комплектующих.

Сборка схемы водопровода из колодца

Перед установкой насоса колодец желательно отремонтировать и утеплить. Работы предусматривают герметизацию швов, обустройство донного фильтра и внешней защиты (дренажа и теплоизоляции). Линию от насоса к дому обустраивают из полипропиленовых или полиэтиленовых труб для наружной эксплуатации диаметром не менее 32 мм.

Схема водоснабжения внутри дачи бывает последовательной и параллельной. Первый вариант подойдет для построек с 2-3 точками водозабора. В других случаях лучше выбирать параллельную разводку с коллектором. Она обеспечивает равное давление во всех точках водопотребления. Вместо стальных труб для внутренней разводки сейчас используют металлопластиковые или пропиленовые изделия. Диаметр труб для домовой разводки 16-25 мм. Он зависит от длины их участков, а также интенсивности водоразбора.

После захода в дом подающую трубу коммутируют к гидроаккумулятору (реле давления врезается перед накопительным баком). За ним ставиться тройник с запорной арматурой и манометром. Один из патрубков тройника служит подачей на котел, второй – на коллектор холодной воды.

Система может комплектоваться фильтрами:

грубой очистки (обязательно) – после ввода подающей магистрали в дом;
тонкой очистки – после гидроаккумулятора до раздачи на системы холодной и горячей воды;
углубленной очистки в зависимости от специфики местных условий (угольные, ионообменные, обратного осмоса) – перед точками питьевого водоразбора или бытовой техникой (стиральной машиной, котлом и т.д.).

Особенности автономного водоснабжения частного дома из скважины

Система автономного водоснабжения дома состоит из трех главных частей:

источник воды;
насосная станция – состоит из насоса и гидроаккумулятора (накопительного бака);
трубопровод – обеспечивает перемещение воды от одного узла гидросистемы к другому вплоть до входа в дом.

При постройке дома система подачи свежей воды и канализация рассматриваются и проектируются вместе из-за сложности их реализации по отдельности. Кроме того, для нормальной работы основные узлы должны дополняться следующими второстепенными:

кессон – выполняет защитную функцию скважины и оборудования;
очистные фильтры;
водонагревательное оборудование;
управляющая автоматика.

Проектирование автономного водоснабжения – это начальный и один из главных этапов, так как система имеет сложное строение и множество особенностей функционирования. Для составления проекта чаще всего обращаются в специализированные компании или к частным экспертам. План состоит из множества элементов: необходимой документации, планирования размещения всех узлов, правильного выбора источника воды и расчетов, объединяющих все в единую систему. Также в проект может входить система дальнейшей разводки воды внутри дома. В конечном итоге по нему осуществляется бурение скважины и монтаж всего необходимого оборудования.

Летний домик на даче или частный дом в поселках вполне может получать водоснабжение из скважины. Можно пользоваться малогабаритной конструкцией или может быть применена самодельная модель скважинного типа. Только не забудьте про утепление конструкции, если вы решите провести ее своими руками.

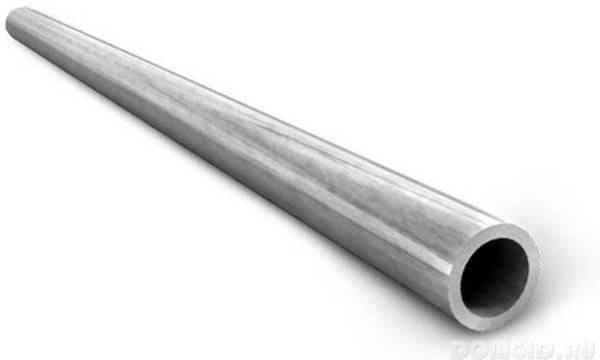

Трубы

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

Если в доме планируется также горячее водоснабжение, нужны трубы с теплозащитой.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

25 мм 30 литров/мин.
32 мм 50 литров/мин.
38 мм 75 литров/мин.

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Система водоснабжения из скважины

Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.

Монтаж кессона

Эта работа выполняется соблюдением некоторых правил и технологии:

Пример пластикового кессона для скважины

Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
Затем установите кессон.
Обрежьте трубу, оставив над уровнем дна кессона 50 см.
На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.

Делаем подключение насосной станции к скважине

Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.

Схема подключения насоса к скважине

Итак:

Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины. Здесь также должен иметься краник, предназначенный для слива системы вниз.
Установите в кессоне насос, подключите его к трубе скважины, затем подключите к насосу трубу, которая подведена к дому.

Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.

Делаем внутренний водопровод на даче

Элементы для проведения внутреннего водопровода на даче
