Винтовой дровокол. Характеристики

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Лошадиные силы: история и современность

Идея измерения мощности двигателя «в лошадях», способных проделать ту же работу, была озвучена в 1702 году английским изобретателем Томасом Эйвери в книге «Друг шахтера». Сам термин «лошадиная сила» был введён шотландским инженером и изобретателем Джеймсом Ваттом.

В России под лошадиной силой понимается т.н. метрическая лошадиная сила, равная 735,49875 Вт. В Европе лошадиная сила равна 75 кгс·м/с — это мощность, затрачиваемая при равномерном вертикальном поднимании груза массой в 75 кг со скоростью 1 метр в секунду при стандартном ускорении свободного падения (9,80665 м/с²); в ваттах это также будет 735,49875. В Великобритании и США чаще используется механическая лошадиная сила, равная 745,69988145 Вт (это 1,01386967887 от метрической).

Мощность автомобильных двигателей измеряется в разных единицах и разными способами. Лошадиные силы постепенно выходят из употребления, но в России они нужны для расчёта транспортного налога

Часть стран к настоящему моменту отказались от учёта мощности при расчёте налогов и обратили внимание на габариты авто; другие страны ориентируются в этом же вопросе на киловатты

Источник

Монтаж гидравлического устройства

Сборка механизма отличается сложностью. Для создания дровокола потребуются специальный цилиндр, масляный бак и узел управления потоками жидкости. Сначала делается рама, для большей удобности её можно смонтировать на колёса или специальное шасси. Это позволит перемещать устройство из одной точки в другую, сделав его мобильным.

На раму будет крепиться главная гидравлическая часть. Можно смастерить под основу прокладку из шумопоглощающего материала. Она поможет немного снизить уровень шума в процессе, убрать лишнее трение между рамой и гидравлической установкой. В центре устанавливается винт, который будет перемещаться к бревну.

Наличие электродвигателя в приборе позволяет ускорить процесс и заметно упростить поэтапность выполнения. Такое устройство будет работать намного быстрее, чем механизм с обычным домкратом. При отделке древесины будет задействована меньшая ручная сила, нежели при использовании механизма с мотором.

Если говорить о различиях заводской модели и агрегата, сделанного своими руками, то большой разницы у них не будет. Исключение составляют только ценовые показатели. Модели с завода стоят в несколько раз выше, чем те, что сделаны самостоятельно, но и мощность первых будет более высокой. Каждый сам выбирает для себя удобные варианты, но если имеется возможность создать конструкцию самостоятельно, то это поможет существенно сэкономить семейный бюджет.

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.
Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку.
Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.
В мобильной версии к станине приваривают оси, на которые устанавливают колёса.
Монтируют столешницу и полку.
Собирают опорную раму электродвигателя и крепят её к станине.
Монтируют электродвигатель, устанавливают на его валу ведущий шкив.
Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления.
Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться.
Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.
Устанавливают рассекатель.
Выполняют электрические подключения — монтируют магнитный пускатель, УЗО, проводку.
Запускают станок и проверяют его в действии.

После проведения испытаний все части дровокола очищают от ржавчины, обрабатывают преобразователем ржавчины, грунтуют и красят.

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Изображение	Этапы работ
	Выбор чертежа.
	Подготовка необходимых материалов.
	Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы.
	Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: тепловое реле, защитную муфту.
	Колун следует выбирать четырехрезцовый.

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Watch this video on YouTube

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Устройство гидравлической модели

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Принципиальная схема гидравлического агрегата

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Основные узлы агрегата

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Watch this video on YouTube

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

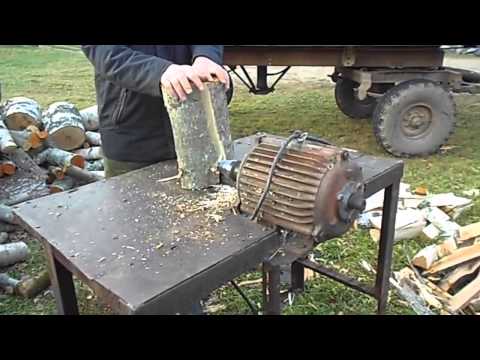

Так работает самодельный агрегат

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

насадку нельзя напрямую монтировать к мотору;
если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
ременная и цепная передачи защищаются специальным кожухом;
минимальная скорость вращения колуна – 250-300 оборотов в минуту.

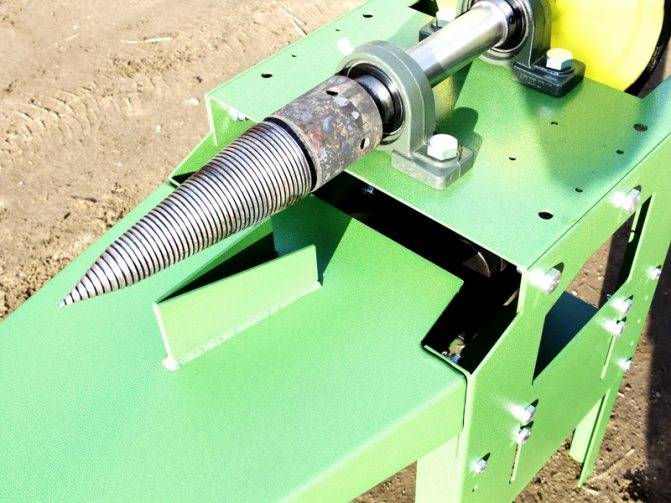

Самодельная винтовая модель

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Устройство простой самодельной установки

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Двигатель от стиральной машины отлично подходит для сооружения дровокола

Watch this video on YouTube

Тип двигателя

Электрический – сравнительно дешевый, легкий, экологичный, малошумный. Такой двигатель не нуждается в специальном обслуживании, приобретении топлива и масла. Электрический колун подходит для использования в закрытом помещении. Минусы: требуется электросеть, чувствительность к влаге. Этим мотором оснащены бытовые модели.

Бензиновый – мощнее электрического мотора и не зависит от сети, что позволяет колоть дрова даже в лесу. Также бензиновый двигатель не боится влаги и перепадов температуры. Недостатки: высокая цена самого агрегата и обслуживания, большой вес, сложный ремонт, токсичные выхлопы, сильный шум. Этим дровоколом нельзя работать в помещении.

Бензиновые колуны относятся к полупрофессиональной и промышленной технике.

Встречаются промышленные дровоколы, которые подключаются к оборудованию трактора – валу отбора мощности или гидравлической системе.

Максимальный размер полена

Длина – зависит от параметра хода поршня (гидравлические) или размеров рейки (реечные). Также на длину бревна влияет рабочее давление агрегата.

Бытовые устройства рассчитаны на работу с заготовками длиной до 50 см, профессиональная техника способна колоть чурбаки длиной 50-100 см и более. Вертикальные агрегаты позволяют работать с более длинными поленьями, чем горизонтальные дровоколы. При этом высокий параметр длины значительно увеличивает габариты горизонтальных станков.

Диаметр – определяется рабочим давлением колуна. У бытовых гидравлических моделей эта характеристика не превышает 30 см. Более продвинутое оборудование справится с чурбанами диаметром 80-90 см. А вот винтовые устройства в состоянии расколоть бревна любого диаметра.

Конусные дровоколы: устройство и изготовление своими руками

Помахав топором над огромной кучей дров, невольно задумаешься над тем, как облегчить этот каторжный труд.

Бензопила здесь не помощница, поскольку она предназначена для поперечной распиловки древесины. Только в безвыходной ситуации с ее помощью можно распустить доску или брус. Толстый клин и тяжелый молот помогут расколоть особо твердое и толстое полено, но работу эту нельзя назвать производительной.

Совместить высокую скорость колки дров с минимальными физическими усилиями поможет винтовой колун для дров – простое и надежное приспособление. Его принцип работы основан на гениально простом совмещении шурупа и клина.

Обычный шуруп легко вкручивается в древесину, но при этом способен лишь незначительно раздвинуть ее волокна. А вот когда на стальной конус нанесена двухзаходная упорная резьба, то достигается нужный результат.

Совет специалиста! Важно обратить внимание именно на тип резьбы : необходима именно упорная двухзаходная, если применить однозаходную,то придется с силой насаживать чурбак на конус-морковку. Спрашивайте у продавцов двухзаходную упорную резьбу. Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на винтовой конус!

Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на винтовой конус!

Только двухзаходный конус легко вкручивается в полено, за счет своей клинообразной формы и упорной резьбы раскалывает его на две части.

Существует две основные конструктивные схемы конусных дровоколов. В первой винтовой конус устанавливается непосредственно на вал тихоходного электродвигателя мощностью 3-5 кВт (число оборотов не более 500).

Самодельное изготовление дровокола

Изготовление винтовых колунов не представляет какой-либо сложности. Необходимо лишь подыскать подходящую по размерам конусную оснастку, которая с помощью цангового механизма и других аналогичных фиксаторов крепится непосредственно к электродвигателю. Заказать изготовление конусов можно у токаря, который за сумму в несколько тысяч рублей выполнит качественную и прочную винтовую оснастку. Дровокол конусный своими руками, чертежи которого можно подыскать в интернете, может быть с легкостью выполнен в домашних условиях с использованием недорогих компонентов.

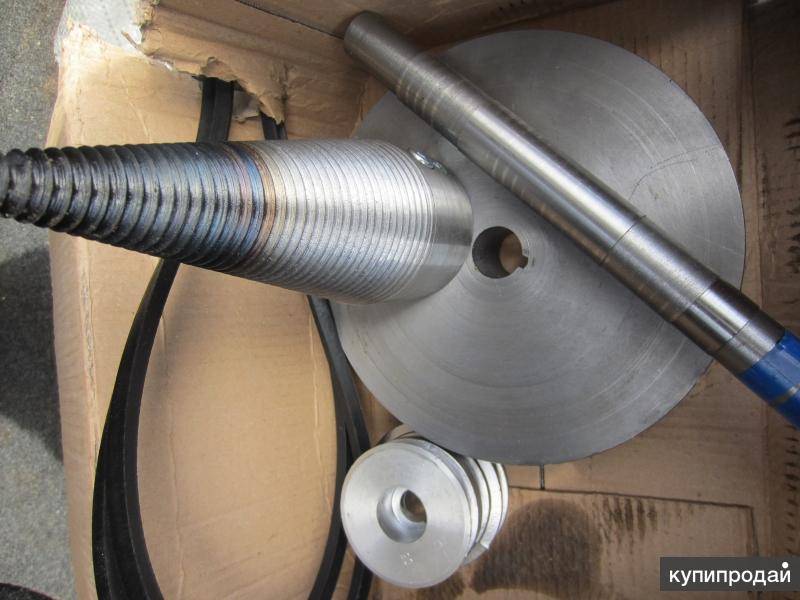

Для изготовления винтового дровокола своими руками потребуется следующее:

Конус типа «шуруп», который имеет длину 20 сантиметров и диаметр минимум 5,5 сантиметра.
Опоры вращения — две штуки.
Шкив ременной передачи.
Вал длиной в 35 сантиметров и диаметром в 3 сантиметра.

Качеству и прочности используемого конуса-шурупа следует уделить должное внимание. При раскалывании дров на рабочую головку будет приходиться существенная нагрузка, поэтому, если для изготовления рабочей оснастки использовался не слишком качественный металл, то конус просто разорвет или поведет

Подобные поломки приведут к необходимости замены дорогостоящей рабочей части станка. Габариты станины выбираются индивидуально. В тех случаях, когда требуется установить колун на трактор, следует подбирать соответствующий прочный профиль и металлический уголок.

Электродвигатель и подключенные к нему ременные передачи следует установить на металлической опоре, которую сваривают из уголка. Для такой работы следует использовать прочный металлический швеллер, что позволит выполнить максимально жесткую и прочную станину. При раскалывании дров на основу колуна будет приходиться существенная нагрузка и неправильно выполненные станки могут быть перекошены, а использование такого некачественно собранного оборудования будет попросту небезопасным.

Производительность самодельных дровоколов будет напрямую зависеть от скорости вращения конуса. Минимальным числом оборотов рабочей головки станет показатель в 250 оборотов в минуту. При использовании мощных дровоколов выполнять прямое соединение конусной насадки и электродвигателя не следует. Необходимо использовать цепные или ременные передачи, что позволит обеспечить прочность и долговечность всей конструкции.

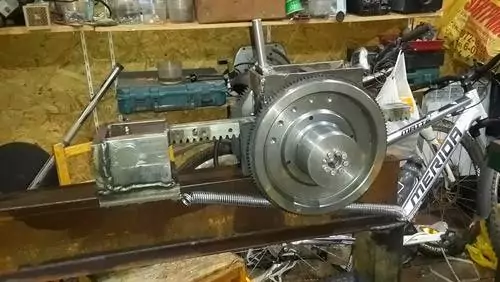

Особенности реечных станков

В продаже можно найти реечные дровоколы, где колун фиксируется к раме, которая с помощью зубчатой передачи перемещается вперёд-назад. Перемещение рабочей части позволяет быстро раскалывать даже толстые бревна. Чушки и поленья закладываются между колуном и упорным устройством, после чего за счёт надавливания на соответствующую ручку происходит раскол чурок на мелкие дрова.

Конструкция станка этого типа отличается большей сложностью, соответственно изготовить реечный дровокол своими руками будет затруднительно. Проще всего приобрести уже готовый реечный электроколун, что позволит обеспечить полную безопасность и эффективность использования такого оборудования.

Реечные колуны для дров своими руками, чертежи которых можно с легкостью отыскать на тематических ресурсах в интернете, различаются используемым рабочим инструментом, показателями прижимной силы, а также возможной длиной полотна. Для бытового использования подойдут модели реечных колунов, у которых длина полотна составляет не более 50 сантиметров. Такое оборудование позволяет с легкостью раскалывать небольшие по размерам чурки, получая при этом дрова, способные использоваться в печках, каминах и котлах отопления.

Использование реечных и винтовых колунов позволит существенно упростить раскалывание дров, практически полностью автоматизировав эту работу. Универсальные колуны имеют простейшую конструкцию, поэтому выполнить их самостоятельно не составит какой-либо сложности. Потребуется лишь подобрать в интернете чертёж конуса для дровокола, использовать прочные и надежные винтовые рабочие головки с мощным электромотором, которые потребуются для выполнения такого оборудования.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Техника безопасности

Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте только в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя. Не забудьте про заземление двигателя.

Будьте внимательными при обработке поленьев с большими сучками. Это чревато резким поворотом заготовки, заклиниванием вала, выбросом больших щепок и тому подобными неприятностями. Частота оборотов вала не должна превышать рекомендованный верхний предел – 500 об/мин. Ременную (или цепную) передачу лучше защитить кожухом.

Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в будущем вы сэкономите массу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.

Republished by Blog Post Promoter

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный механизм немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у него большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого механизма основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила
удара данного колуна зависит от массы его подвижной части. Чем больше масса
колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых
металлических частей, например приварить два куска рельсы. Главное, чтобы груз
был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо механизма в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Общий вид колуна.
Чертеж дровокола.
Общий вид каркаса.
Чертеж каркаса.
Чертеж колуна.
Консоль.
Кронштейн.

Установка мотора

Специалистами давно отмечено, что мотор должен быть установлен под столом для резки поленьев. Почему? Благодаря такому конструктивному решению мотор будет лучше защищен от попадания стружки, чем в случае с его установкой на столе. Также так можно значительно сэкономить на свободной поверхности стола, куда будут класться бревна, ведь сам дровокол будет значительно короче. При наличии открытых вращающихся ремней, цепей и других уязвимых элементов их лучше всего закрыть кожухом

Это важно по технике безопасности

Стол для распила лучше всего изготавливать из металлических уголков 4х4 см, а что касается самой рабочей поверхности, идеально подойдет листовая сталь толщиной минимум 0,1 см. При имеющейся конструкции можно использовать дровокол как на электродвигателе, так и на бензиновом моторе. Конечно, можно и не использовать мотор вообще. Вместо него, прикрепляется рукоять к редуктору, а затем вал прокручивается вручную. Конструкция такого ручного дровокола выглядит еще проще, но эксплуатировать его не совсем удобно, особенно одному. Нужно минимум двое: один будет находиться за рукоятью, а второй будет подавать поленья. Это всего лишь один из вариантов, а в целом лучше использовать мотор, тем более что его можно взять от старой стиральной машины.

Дровокол своими руками

В домашних условиях вполне возможно изготовить как самые простые конусные, так и гидравлические дровоколы своими руками.

Преимущества домашней установки

Такие установки, как правило, уступают заводским устройствам в плане мощности и по внешнему виду. Однако для небольших объемов домашнего производства они подходят как нельзя лучше. Преимущества домашних механизмов следующие:

они обходятся гораздо дешевле профессиональных машин;
собрать их несложно из самых обычных материалов;
поскольку сборка производится самостоятельно, то можно учесть все особенности механизма, которые нужны именно вам, под ваши потребности;
собирая такое изделие вручную, вы приобретете ценный опыт, который может пригодиться в других хозяйственных делах.

Требования к механизму

В основном любые дровоколы (как выполненные своими руками, так и заводского производства) должны соответствовать набору минимальных требований:

Мощность двигателя не менее 2кВт
Все стационарные и подвижные элементы изготавливаются из твердой стали.
Минимальное расстояние от пола до конуса 80-90 см.
В бытовых условиях число оборотов в минуту достаточно 400-500.
Габариты подбираются примерно, в стандартном исполнении они примерно равны 85*40*65 см (соответственно длина, ширина и высота).

Изготовление винтового дровокола: пошаговая инструкция и видео

Самый простой вариант дровокола, который можно сделать своими руками, это винтовой.

Устройством можно легко раскалывать чурки практически любых диаметров, что наглядно показано на видео.

Чтобы изготовить его, понадобится минимум инструментов и материалов:

стальная станина (основа, к которой будут крепиться все элементы установки);
двигатель, мощность которого подбирается по индивидуальным потребностям;
вал;
понижающий редуктор;

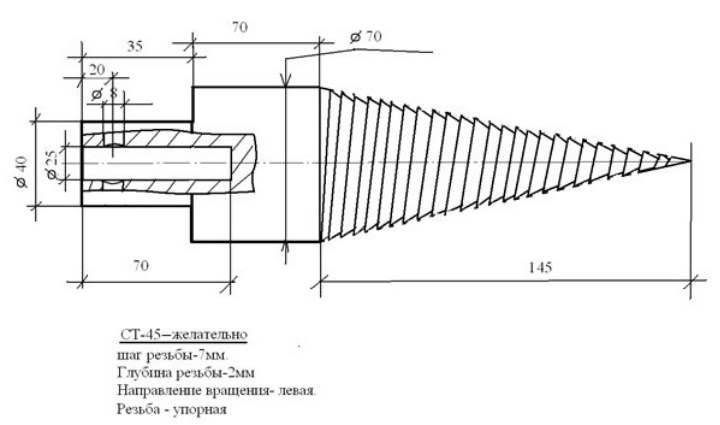

конус-насадка с резьбой (его чертеж представлен ниже)

Принципиальный чертеж устройства представлен ниже.

Последовательность действий будет такой:

Прежде всего, необходимо правильно подобрать силовой агрегат – это может быть электродвигатель от другого механизма с развиваемой мощностью от 2-3 кВт. Можно использовать не только электрические агрегаты, но и бензиновый двигатель (например, от мотоблока) мощностью от 7 лошадиных сил.

Далее очень важно определиться с выбором конуса, поскольку именно этот элемент будет раскалывать чурки.

Видеообзор, в котором подробно описывается назначение детали

тип конуса	1,1	1,2	1,3
градус наклона	15	18
длина, мм	220	250
диаметр, мм	75	85	100
глубина раскола, мм	500	600	700

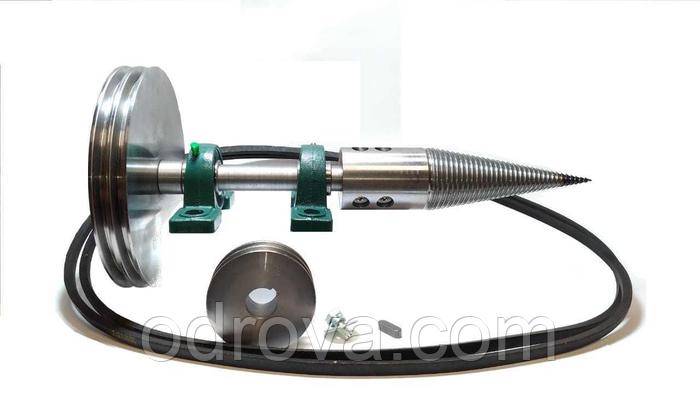

Далее нужно правильно собрать подшипниковый узел – для этого приобретается вал с подшипниковыми опорами. Он устанавливается на твердую ровную поверхность. Расстояние выбирается произвольно, обычно вал поднимается над столом не более, чем на 10 см.

Видео подшипниковый узел в собранном состоянии можно

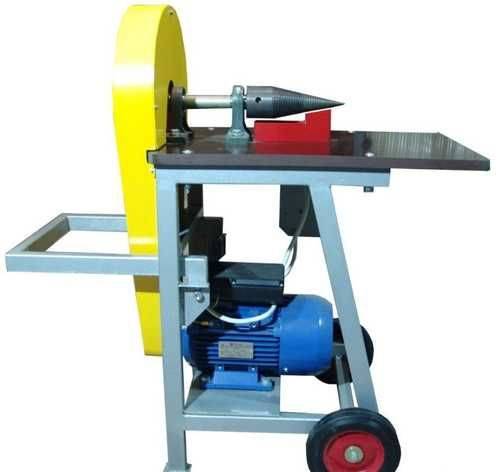

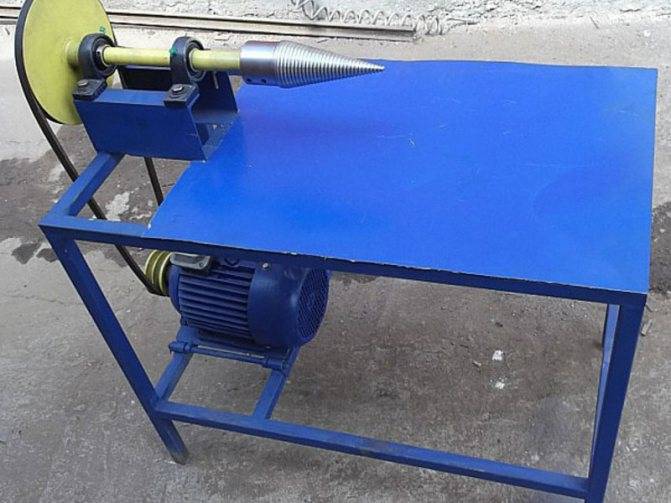

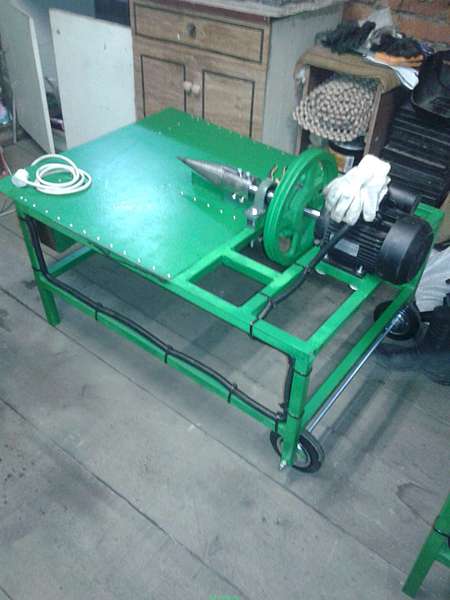

В полном наборе установка выглядит так.

Наконец, установка фиксируется к столу, покрытому стальной пластиной. Конус направляется к обрабатываемым заготовкам, ремень уходит под стол и монтируется с силовым агргегатом.

Как правильно работать с винтовым дровоколом

Прежде чем начать работать с устройством, его нужно прогнать на холостом ходу, чтобы убедиться, что все элементы работают без сбоев, и двигатель набирает нужную мощность.

При работе с винтовым дровоколом нужно соблюдать несколько простых правил:

Чурка подносится к механизму в вертикальном положении.
Высоту рабочей поверхности стола предварительно нужно отрегулировать до нужного уровня. При необходимости кладется доска.
Чурка подводится в прижатом к поверхности состоянии (на весу работать неправильно).
Если чурка большая, то расколу может помешать кора – ее можно предварительно обрубить (особенно это касается березовой бересты).
Если в чурке есть сучки, она имеет неравномерную внутреннюю структуру, лучше начать раскалывать с того места, где внутренние слои дерева устроены проще.

Гидравлический дровокол своими руками: пошаговая инструкция и видео

В отличие от винтового, гидравлический дровокол работает полностью в автоматическом режиме, и задача человека – лишь следить за ходом операции и вовремя поправлять чурки, если нужно.

В данном случае чурка передвигается не за счет силы человека, а гидравлическим механизмом. Он может соединяться с силовой установкой трактора или с другим источником энергии.

Технические характеристики

Дровоколы, выполненные своими руками или на заводе, как механизмы обладают своими параметрами, которые характеризуют их производственные возможности:

Мощность расщепления измеряется количеством оборотов в минуту; в промышленных устройствах достигается 500-700 и более об/мин.
Скорость передвижения поршня измеряется сантиметрами в секунду (5-8 см/сек).
Скорость обратного движения поршня (обычно не более 7-8 см/сек).
Мощность двигателя на электрическом ходу (достигается стандартно 1500-2000 Вт и выше).
Рабочая длина – обычно от полуметра до метра.
Дополнительные функции – дровоколы нередко снабжаются 4-резцовой насадкой, за счет чего производительность установки резко увеличивается. Также некоторые модели укомплектовываются механизмом поднятия стола, что позволяет отрегулировать оптимальную высоту рабочей поверхности.

Конусный дровокол своими руками. Простая конструкция для облегчения ручного труда

Перед началом отопительного сезона владельцы дровяных печей и твердотопливных котлов запасаются дровами. Купить или заготовить брёвна в лесу, а затем привезти их на собственное подворье, не является большой проблемой. Да и порезать кругляк на чурки при помощи бензопилы или циркулярного станка не составит сложностей. Многочасовой изнуряющий труд подкрадывается в виде тяжёлого колуна, клиньев и молота, которыми чурбаки раскалывают на поленья.

Вывод

Итак, отдавая предпочтение тому или иному типу дровокола, нужно в первую очередь проанализировать, какие детали уже имеются в наличии, а какие вполне получится достать. Возможно, у кого-то уже имеется весь комплект деталей для того, чтобы собрать реечный дровокол своими руками, чертежи, фото, инструкции. А кому-то легче будет собрать винтовой дровокол. Как бы то ни было, наличие собственного дровокола намного облегчает труд на загородном участке, так что действительно стоит вложить немного времени, сил и средств в то, чтобы собрать такой полезный и востребованный инструмент. Вряд ли об этом придется впоследствии жалеть.

Подобьем итоги – что лучше

Мы уже определили, что производительность и безопасность – два главных фактора выбора – явно в пользу гидравлического дровокола.

Итак, его плюсы:

Удобный в работе;
Безопасный;
Производительный. Особенно с мощным двигателем, отменной гидравликой и крестовидным ножом;
Создает огромную силу тяжести на деревянную заготовку;
Работает с большими и тяжелыми колодами;
Есть выбор из двух конструкций (горизонтальная и вертикальная).

Но не так все просто. Эти агрегаты имеют и минусы:

Они стоят дороже, поскольку их строение усложнено дорогой гидравликой;
В техническом обслуживании также более сложны. Во-первых, механизмов и рабочих элементов у них больше, а во-вторых, гидравлика — это масло. Поэтому она требует регулярной его замены, чего не скажешь о винтовом дровоколе. Но замена масла – это не конструктивная проблема, а техническая необходимость. Просто без него сам механизм не работает.
По размерам и габаритам эти устройства больше. Вес их тяжелее. Все правильно, ведь они помещают в себе целую гидравлическую систему с насосом, тиски и фиксаторы.

Несомненные плюсы винтового дровокола:

Простая конструкция. Конусный агрегат – это только двигатель и «морковка»;
Весит немного, размеры – компактные;
Можно становить на вал трактора или мотоблока;
Низкая цена.

Минусы:

Существует опасность травмы;
Производительность ниже;
Не так комфортно работать.

Так какой дровокол лучше: винтовой или гидравлический? Выбирайте сами, что для вас важнее. Какие именно показатели должен продемонстрировать ваш дровокол. Все зависит от объема дров, которые нужно наколоть, от размера бревен, их твердости, от того, где будет установка – дома в сарае, или в лесу. Колете ли вы дрова для себя, или же на продажу – массовая заготовка.

В общем, условий, влияющих на выбор, предостаточно. Вам нужно лишь четко их определить. В любом случае, помните, что вес, цена, легкость обслуживания и компактность устройства всегда будет за конусным колуном, а удобство, безопасность, производительность и практичность — за гидравлическим.

Винтовой дровокол. Характеристики

Зачем нужны дрова – повышение качества топлива

Лошадиные силы: история и современность

Монтаж гидравлического устройства

Пошаговая инструкция по сборке

Пошаговые инструкции: особенности сборки

Как соорудить модель винтового дровокола своими руками: чертежи

Тип двигателя

Максимальный размер полена

Конусные дровоколы: устройство и изготовление своими руками
