Виброрейка для укладки бетона. Параметры выбора

Способ работы с виброрейкой

1. Прежде чем залить бетон, необходимо выставить горизонтальные направляющие.

2. По направляющим выстраивается виброрейка.
3. Начинается заливаться бетонная смесь, которая должна немного покрывать виброрейку.
4. Далее идет процесс уплотнения вибрацией инструмента.
5. Протягивается рейка по выстроенным направляющим.
6. При работе виброрейка издает неприятные шумы, а также из-за вибрирования могут образоваться мозоли, потому используйте индивидуальные средства защиты.

Все вышеперечисленные способы, помогут избежать сложностей при укладке бетонного покрытия.

Качество постройки напрямую зависит от грамотно возведенного фундамента – основы. Заливать, укладывать и выравнивать бетон нужно правильно. Так, чтобы бетонное основание не получилось пористым, еще на этапе укладки смесь необходимо выравнивать и уплотнять, предотвращая тем самым появление воздушных пузырьков. Специально для этих целей используется виброрейка. Такой инструмент не только выравнивает бетонный слой, но и делает его более плотным и устойчивым к износу.

Виброрейка для бетонной стяжки своими руками.

Из кусочка арматуры формируются 3.5 изогнутые ручки. С помощью сварки они крепятся к профилю. Есть вариант усилить надежность соединения шурупами, ручки изолируют резиной.

Мотор располагают по центру рамы. Так обеспечивается равномерная передача вибрации по всему каркасу. Движок крепится с применением 2-ух уголков к раме. Употребляются шурупы по другому сварка, последовательность бывает разной. 1-ый вариант подразумевает, что уголки присоединяют к мотору, после этого эта конструкция устанавливается на профиль. Во 2-м случае уголки фиксируются к раме, а затем там устанавливается движок. Способы реально равноценны. Мастер сделает потому что комфортно ему.

Принципиальный момент – крепкая фиксация кабеля (на раме иначе говоря на ручках). Пускатель устанавливается на моторе как еще его называют на ручке. Аналогично собирается бензиновая виброрейка. Необходимо подчеркнуть, что что остается сделать нашему клиенту сварочные работы если есть желание заменяются болтовыми соединениями.

1. Рабочая часть виброрейки для использования в домашних условиях в безупречном варианте составляет 3.5,5-3 м.

2.4. Мощности мотора 1,5 кВт довольно для уплотнения 20-сантиметрового слоя бетона.

3. Заместо железного профиля полностью подходят простые (3/4) по другому профильные трубы.

4. Наличие преобразователя частоты в конструкции рейки позволяет нормально выбирать нагрузки.

5. Приваривать движок к раме не рекомендуется, потому что это усложнит вероятные ремонт.

6. Тестируя собранное оборудование, не надо наливать много раствора. На исходном шаге экспериментируйте на маленьких участках. Так приспособиться к технике будет намного проще.

7. Слой бетона наливается выше на 3-4 см от отметки направляющей.

8. Шум мотора вредоносен для органов слуха, потому употребляются беруши. Также следует работать в перчатках.

Источник

Популярные модели которые есть сегодня

К наиболее востребованным моделям можно отнести секционные и простые электрические виброрейки. Например, современная виброрейка секционная BT90 позволяет проводить выравнивание бетонного основания на ширине вплоть до 30 м. Уникальная конструкция установки, высокое качество и положительные отзывы делают позволяют использовать ее при создании фундаментов под жилые массивы, торговые комплексы. Широко применяется в дорожном строительстве, строительстве аэродромов.

Более доступна виброрейка ЭВ 270А, оснащаемая электрическим двигателем. Она подходит и для обычного, и для малого дорожного строительства. Отличается доступностью и легкостью использования. В отличие от секционной не требует тщательной подготовки к работе. Имеет доступную цену — около 13 тыс. рублей (секционная BT90 стоит примерно 250 тыс. рублей).

Используя приведенные описания можно узнать о пользе применения виброреек, их разновидностях и специфике

Виды виброреек и их цена

Виброрейки применяются как для трамбовки залитой смеси на определенную глубину, так и для выравнивания ее поверхности.

Для работы на разных площадях и в различных условиях применяется оборудование с соответствующими характеристиками.

В зависимости от типа приводного двигателя виброрейки делятся на:

Электрические

Могут эксплуатироваться только при подключении к сети.

Среди отличий следует отметить относительно небольшой вес виброузла, возможность эксплуатации внутри помещений, невысокие мощности, габариты и массу, за исключением секционных вариантов исполнения.

Самые дешевые модели обойдутся в 10 тыс. рублей.

Бензиновые

Модели – по сравнению с предыдущим вариантом более габаритные и тяжелые вибрационные машины, которые допускается использовать только снаружи помещений из-за выделения в процессе работы продуктов горения.

С другой стороны, конструкция с ДВС полностью автономна, не зависит от сети.

Стоимость от 40 тыс. рублей.

По способу применения виброрейки делятся на:

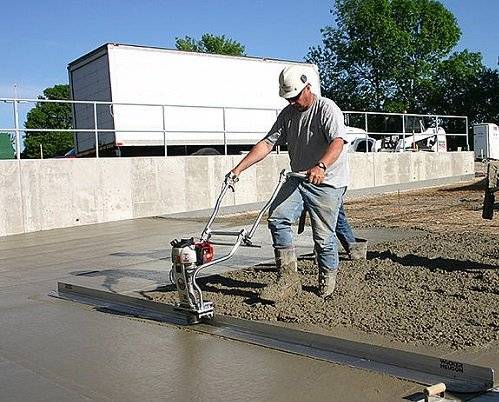

Плавающие

Способны обрабатывать до 3 – 5 метров ширины рабочей плоскости, трамбовать материал на глубину до 150 – 180 мм.

Для начала работы инструмент устанавливают на залитый или уложенный раствор, после чего ведут его в направлении на себя.

Широкое распространение получили модели со сменным профилем, зачастую сделанным из алюминия.

Это позволяет устанавливать профиль требуемой длины, упрощает транспортировку.

Весят поверхностные модели в сборе обычно порядка 15 – 25 кг, с таким небольшим весом легко справляется один оператор.

Ценник начинается от 20 тыс. рублей, может превышать 100 тыс.

Модели с направляющими

Применяют для разглаживания грубых неровностей, способны воздействовать на слой бетона толщиной до 300 мм.

Сначала выставляют направляющие строго с соблюдением определенного уровня и угла, только после этого производят заливку раствора.

В процессе работы виброрейку устанавливают на подготовленные направляющие, и медленно двигают ее с оптимальной для выравнивания поверхности скоростью.

Протаскивание обычно производят за проушины, расположенные с противоположных сторон рабочей рейки.

По принципу работы можно сравнить с оштукатуриванием стены правилом по маякам, но с довольно серьезным вибрационным воздействием.

Цена от 12 тыс. за модели со сплошным профилем.

По назначению виброрейки делятся на:

Двойные

Варианты для бетона – для уплотнения и выравнивания бетонных поверхностей с применением направляющих.

Конструктивно рабочая часть инструмента состоит из двух параллельных профилей в основном прямоугольного сечения, неподвижно связанных между собой жесткими фиксаторами, что образует своеобразную рамку.

Перемещается такое оборудование по направляющим, а за счет пары профилей позволяет выполнять всего один проход.

Модели для затирки

К трамбовочному оборудованию относятся условно из-за специфики функционала, применяются на заключительном этапе работ для устранения неровностей на бетонных поверхностях.

По типу рабочего профиля виброрейки бывают:

Жесткие

Фиксированной длины, которая обычно не превышает 3 м (есть исключения), иначе возникнут серьезные неудобства при транспортировке между объектами.

Стоимость 20 – 40 тыс. рублей.

Телескопические

Прямоугольные рамки с раздвижными рейками, что позволяет за один проход выравнивать большую площадь раствора.

Перед началом работы модель раскладывают на требуемую ширину.

Раздвижные модели более удобны в транспортировке за счет того, что их длина в сложенном виде сокращается почти в 2 раза.

Стоимость 25 – 50 тыс. рублей.

Секционные

Основное назначение работа в промышленном строительстве.

Требуемая длина рейки набирается из рамочных секций по 1 – 2 метра в стационарных условиях.

Итоговая длина собранных секций может достигать 25 м.

Эти модели могут производить уплотнение на глубину до 120 мм.

Реверсивные

Имеет коробчатый профиль с закругленными с двух сторон краями, что позволяет уплотнять бетон, двигая агрегат как «на себя», так и «от себя», в отличие от того же Г-образного профиля.

Выровненную и утрамбованную поверхность, как правило, обрабатывают затирочными устройствами.

Применение виброреек

Перед началом эксплуатации проверяют прочность монтажа направляющих, поскольку при вибрациях они могут терять свою устойчивость. Уровень вибраций задаётся в зависимости от мощности двигателя и толщины уплотняемой поверхности.

Бетонную смесь наливается на основание так, чтобы её высота немного превышала уровень вибрирующей рейки. Затем устройство включается. Как только смесь выровниться в определенной области, вибрационную раму перемещают вдоль направляющих к следующему участку.

В процессе применения уплотняющей вибрационной рейки необходимо постоянно следить за тем, чтобы уровень смеси не опускался ниже рабочей отметки оборудования. Если это происходит, добавляют бетон совком так, чтобы раствор достиг уровня инструмента.

Выбор типоразмера виброрейки производят с учётом следующих факторов:

• максимальной глубины уплотнения;
• наибольшего значения амплитуды вибрации рамы;
• наличия демпфирующих прокладок, продлевающих срок службы устройства;
• для бензиновых моделей – ёмкости и места расположения топливного бака;
• для электрических моделей – длины кабеля.

Оптимальная амплитуда выбирается исходя из высоты рамы и допустимой частоты колебаний. Цены на бензиновые виброрейки обычно выше, чем на электрические.

Классификация виброреек

Вибрационные рейки классифицируются по следующим критериям:

• типу установленного двигателя;
• по конструкции.

По типу двигателя

По этому признаку оборудование делится на 2 вида:

• бензиновое;
• электрическое.

Бензиновая рейка отличается автономностью (не зависит от сети) и большей производительностью, если сравнивать с электрическим аналогом. Ее используют на стройплощадках открытого типа из-за того, что во время эксплуатации образуются выхлопные газы.

Электрическая техника по причине отсутствия вредных выбросов применяется в закрытых помещениях. Также электрооборудование во время работы меньше шумит. Оно легче и маневреннее бензинового.

По конструкции

По конструкции инструмент разделяют на следующие разновидности:

оборудование, имеющее двойную раму (жесткую);

секционные агрегаты;

телескопические двойные модели — у них раздвижная рейка;

плавающие агрегаты.

Виброустановки с жесткой двойной рамой имеют фиксированную длину. Перемещаясь по направляющим, они способны уплотнять слои толщиной до 0,3 м.

Секционная вибрационная рейка собирается из многих отдельных конструктивных элементов. В результате ее длина может достигнуть 30 м. Увеличенные габариты обеспечивают высокую производительность работ, потому что за один проход захватывается большая площадь обрабатываемого участка. Более высокая масса позволяет увеличить толщину уплотняемого слоя.

Телескопическая модель – это компактный инструмент в сложенном виде. Данная особенность является очень удобной при необходимости транспортировки виброоборудования. Длина рамы выдвижного типа составляет 2,5-4,5 м. Из-за относительно большого веса виброинструмент перемещается лишь по направляющим.

Плавающая виброрейка является отделочным виброоборудованием. Другое ее название – это виброшвабра. Она используется для уплотнения слоев до 200 мм толщиной и для их окончательного выравнивания. Эксплуатируют агрегат без направляющих. За счет того, что рейка сделана из алюминия, она легче скользит по поверхности бетонного раствора. Также по этой причине у изделия сравнительно небольшая масса.На рынке строительных инструментов представлены реверсивные модели разных видов, которые способны перемещаться при эксплуатации в двух направлениях: прямом или обратном. Для этого у реек края имеют закругленную форму. Поворот виброоборудования для движения в другую сторону происходит при вращении управляющей рукоятки.

Классификация

Виброрейки в зависимости от вида двигателя могут работать на основе бензина или от электроэнергии. Применение каждого из агрегатов оправдано в конкретной ситуации, так все они отличаются своими достоинствами и недостатками.

Виброрейки, работающие от электричества, считаются незаменимыми в небольших помещениях закрытого типа, в которых не налажена система вентиляции. Они более дорогостоящие, чем бензиновые и полностью зависимы от источника питания.

Бензиновые агрегаты, имеющие возможность работать автономно, успешно эксплуатируют на любых масштабных объектах на открытом воздухе. Они выделяют вредные бензиновые выхлопы, что исключает их применение в закрытых помещениях. Зато они недорого стоят, легкие в обслуживании и обладают надежной конструкцией.

По конструктивным моментам виброрейки также подразделяются на несколько видов.

Плавающие

Плавающие агрегаты захватывают рабочую площадь порядка 3 метров и проникают на глубину бетонного слоя до 15 см.

В процессе работы плавающее устройство способно самостоятельно настраиваться на оптимальный режим.

Вес агрегата может варьироваться от 15 до 25 кг, мощность двигателя ¬– 1,2 кВт. Плавающая виброрейка имеет самую демократичную и доступную стоимость среди аналогов.

Принцип работы плавающей рейки основан на том, что ее устанавливают прямо на бетонный раствор и затем начинают тянуть на себя. Такой плавающий механизм компактный и маневренный, благодаря чему легко управляется одним мастером.

Плавающая виброрейка способна проникать в глубину раствора на 15 см.

Телескопические двойные

Подобные механизмы активно эксплуатируются на крупных строительных площадках, площадь обрабатываемой поверхности достигает 4, 6 м2, мощность агрегата около 0,25 кВт.

Перед началом работ телескопические рейки закрепляются мастерами в нужных положениях.

Секционные

Такие агрегаты используют на больших площадях в условиях промышленного строительства. Их собирают в стационарных условиях из отдельных узлов и деталей. Это оптимизирует работу и снижает затраты на транспортировку, а также ремонт оборудования в случае его выхода из строя.

Механизм работает на уплотнение бетона с толщиной слоя до 12 см. Мощность двигателя устройства равняется 3 кВт. Виброрейка может достигать в длину до 25 метров и собирается из нескольких секций.

Виброрейки с направляющими

Такие агрегаты могут обрабатывать бетонную смесь на глубинк до 30 см. Они оснащены профилями различной конфигурации и длины, а также считаются более производительными.

Устройство имеет довольно значительный вес, но не тонет в бетоне благодаря направляющим.

Реверсивные

Реверсивная виброрейка для бетона предназначена для уплотнения бетонной смеси в 2 направлениях. Она плавно двигается назад и вперед благодаря профилю с полукруглыми краями.

Раздвижные

Такие агрегаты оснащены раздвижными профилями из алюминия, которые могут достигать в ширину от 2,5 до 4, 5 метров. Чаще всего эти виброрейки необходимо устанавливать на направляющие, прикрепленные к краям обрабатываемой поверхности или в плоскости, параллельной краю. По направляющим рейку тянут с помощью тросов.

В идеале после работы виброреек поверхность следует дополнительно обработать затирочными устройствами.

Особенности эксплуатации виброреек

Виброрейки просты в применении, но работа с ними имеет свои особенности.

Правила работы с реечными виброуплотнителями:

Перед запуском проверяется исправность оборудования.Для защиты от вероятного поражения током надевают резиновые сапоги и рукавицы.
Плавающая виброрейка должна скользить по поверхности раствора. Более тяжелое оборудование, которое работает по направляющим, монтируется до подачи бетонной смеси и должно находиться несколько ниже ее уровня.
Направляющие для виброрейки выставляют строго горизонтально по нулевой отметке, которая отвечает окончательному уровню готового напольного покрытия.
После подачи раствора запускают виброустановку и с помощью тросов протягивают ее по направляющим. Области проседания смеси ниже заданного уровня заполняют небольшими порциями раствора до выравнивания по нужной отметке.
После окончания работ тщательно очищают раму от раствора

Особое внимание при этом уделяют болтовым креплениям рамы, которые контактировали с влажной бетонной смесью.
Незначительные дефекты на застывшей поверхности легко устраняются шлифмашинкой.

Как собрать механизм своими руками?

Чаще всего изготавливают электрический вариант сборки. Бензиновые виброрейки делают из неисправных электрических пил и тому подобного. Основную часть рейки рекомендовано выполнять до 3 м, а мощность установки не должна превышать 1,5 кВт. Во время сборки инструмента своими руками необходимо соблюдать правила безопасности, так как вибрационную рейку изготавливают на основе трехфазного механизма.

Инструменты

Для самостоятельного изготовления оборудования нужно иметь соответствующий двигатель.

Самодельная виброрейка не требует множества элементов. Для этого понадобится:

• труба из стали, которая не менее 1 метра в длину;
• отрезки труб небольшого размера для изготовления ручки;
• дизельный или другой вид двигателя;
• провода;
• саморезы;
• паяльник;
• уголки 2 шт. для крепления.

Этапы работ

Ход выполнения работ:

1. Выгнуть необходимой формы удобную ручку. Лучше для обеих рук.
2. Элемент приварить к основной трубе по центру. Это обеспечит равномерный вибрационный поток.
3. Закрепить уголки перпендикулярно к арматуре. Второй вариант — прикрепить их к мотору, а уже после этого к профилю.
4. Просверлить отверстия для установки двигателя.
5. Закрепить движок, используя точечную сварку или саморезы.
6. Если необходимо провести кабель для питания, тогда его следует скрепить хомутами по длине.
7. На рукоятке зафиксировать кнопку вкл/выкл. Ручки заизолировать резиной, чтобы сделать конструкцию безопасной.
8. Обязательно в тестовом режиме проверить правильность работы механизма на подготовленной бетонной поверхности (не вхолостую).

Уплотнение бетонной смеси, вылитой на основание, проводится без погружения рейки в толщу. Верхняя граница должна превышать горизонтальную плоскость виброрейки. Если условия выполнены, разрешено включать аппарат. Вибрационную рейку передвигают по направляющим на разделенные участки после полного выравнивания на месте ее работы. После такой обработки застывшая бетонная масса или стяжка для пола будет содержать меньше местных напряжений, возникающих при застывании массы, она станет стойкой к абразивному износу и готовой для нанесения финишного покрытия.

Влажность

Принадлежность реек к категории обрезных пиломатериалов говорит о том, что изделия не подвергались принудительной сушке в специальных конвекционных камерах или каким-либо иным способом и не строгались перед тем, как попасть на склад для продажи. Однако деревянная рейка быстро сохнет естественным образом и зачастую имеет процент влажности на уровне транспортной, а именно – порядка 20-22 процентов. Этого вполне достаточно, чтобы без проблем удовлетворить большинство предъявляемых к данному материалу требований.

Для особых работ в компании Ёлка-Палка вы также можете купить строганную рейку камерной сушки, влажность которой находится в пределах 10-14%.

Основные преимущества виброреек

Преимущества виброрейки Ниже мы привели главные преимущества, которыми обладает описанный нами прибор.

1. При его помощи можно делать стяжку на «сухих» растворах, то есть на таким, уровень воды в которых не превышает двадцать процентов.

2. Виброрейка очень проста в эксплуатации.

3. Ее также легко транспортировать ввиду компактности.

4. Глубина, на которую устройство может выравнивать бетон, может составлять от 10 до 30 сантиметров.

5. После работы вы не увидите на поверхности разного рода повреждений, которые зачастую проявляются при стандартной укладке. Все, что остается после виброрейки, это едва заметные следы.

Плавающие виброрейки для бетона в Москве

Плавающие виброрейки считаются самыми удобными и простыми в использовании, так как для работы такой виброрейкой не требуется ни значительное количество рабочих (чаще всего ей управляет один оператор), ни сложных подготовительных работ (изготовление и установка направляющих). Плавающие виброрейки состоят из трех основных узлов:

Алюминиевый профиль

Привод (электрический или бензиновый)

Рукоятка

Алюминиевый профиль — достаточно легкий, благодаря чему он не утопает в бетоне и не доставляет оператору трудностей в управлении. Привод может быть электрическим или бензиновым в зависимости от условий строительства; рукоятка виброрейки может быть с одной или двумя ручками в зависимости от модели виброрейки и предпочтений заказчика.

Все главные преимущества плавающих виброреек обуславливаются их уникальным строением:

• Такой виброрейкой может работать 1 оператор;
• Профиль виброрейки не утопает в бетонной смеси, и им можно работать без предварительной установки направляющих;
• Работа по обработке бетона плавающей виброрейкой проводится в разы быстрее, чем виброрейками для работы по направляющим.

Однако, прежде, чем осуществить выбор в пользу плавающей виброрейки, обратите внимание на следующие особенности:

• Плавающие виброрейки не гарантируют создание идеально ровного пола. По краям профиля и по ходу его перемещения могут быть незначительные перепады, которые при определенной постановке задач, могут оказаться недопустимыми (например, для строительства больших дорог, промышленных полов и проч.);
• Несмотря на то, что в технических документациях на виброрейки производители указывают глубину уплотнения 20-30 см, необходимо понимать, что качественное уплотнение происходит только на глубине 5-8 см; глубже вибрация доходит уже неравномерно. Впрочем, это касается не только плавающих виброреек, но и всех прочих видов. Поэтому выравнивать бетон виброрейкой можно только после того, как бетон предварительно уплотнили с помощью глубинных вибраторов.

Плавающие виброрейки производятся с бензиновым и электрическим двигателями:

Плавающая виброрейка с электрическим двигателем

Плавающая виброрейка с бензиновым двигателем

— Привязана к электрической сети; провод ограничивает перемещения оператора и свободное управление виброрейкой; — Электрические виброрейки чаще всего используются в закрытых помещениях, так как не выделяют в воздух вредных продуктов сгорания; при наличии на объекте электрической сети или электрогенератора могут использоваться и на открытом воздухе; — Дешевле бензиновых, так как бензиновый двигатель дороже электрического; — Обладают большим рабочим ресурсом; — Не требуют тщательного ухода и дорогостоящего обслуживания; — Комплектуются двигателями 220В, 380В и 42В; — Электрический двигатель часто оборачивают полиэтиленом от брызг бетона; бензиновый двигатель так просто защитить нельзя – ему нужна постоянная вентиляция и доступ к воздуху.

— Бензиновая виброрейка обеспечивает полную автономность оператору, так как не зависит от стационарных источников питания; — Не рекомендуется использовать бензиновые виброрейки в закрытых помещениях, так как они выделяют в процессе работы вредные продукты сгорания; — Отсутствие провода делает работу более удобной, так как он не мешается по мере передвижения виброрейки; — Бензиновые виброрейки полностью электробезопасны; — Бензиновый двигатель требует более тщательного и внимательного ухода, чем электрический; Виброрейки с бензиновым двигателем дороже своих электрических аналогов.

Купить плавающую виброрейку для бетона можно на нашем складе в Москве, расположенному по адресу: ул. Дорожная, д. 48Б. Не забудьте предварительно уточнить наличие или сроки поставки оборудования у наших специалистов по бесплатному телефону 8 800 555 5836 или по электронной почте.

Мы будем рады ответить Вам!

Инструмент своими руками

Правила длиной более трех метров используются, в основном, для разравнивания бетонных поверхностей. Правило для бетона

имеет вид узкой длинной рейки. Его можно использовать для выравнивания и на горизонтальных, и на вертикальных поверхностях.Выполнять работы таким ручным инструментом должны два оператора. Для выравнивания бетона правило надо вести по маякам вибрирующими движениями, постепенно выравнивая поверхность. Некоторые стараются соорудить правило для бетона своими руками

из подручных материалов. В данном случае к ровному длинному деревянному брусу прикручивают шурупом ручку. Кромки деревянного бруса должны быть прямыми и параллельными друг другу. Этого можно добиться с помощью ручного рубанка, но лучше использовать фуговальный или рейсмусовый станок.Чтобы облегчить конструкцию,по оси правила сверлят отверстия диаметром не менее 40 мм и интервалом 900 мм. Самодельное правило рекомендуется периодически проверять на прямолинейность. Деревянные самодельные правила следует как следует пропитать для водостойкости, например, — олифой

Секреты мастерства

При использовании длинного правила маяки можно устанавливать реже, что существенно экономит время ремонтных работ.

Длинным правилом можно разровнять за один проход большую площадь, но такую работу выполнять тяжелее, поскольку используется и больше строительной смеси.

Рабочая плоскость алюминиевого правила со временем стачивается, поэтому она перестает быть идеально ровной. Чтобы избавиться от этого, можно просто отрезать неровные места. Метод, конечно, довольно грубый, но если нет другого выхода, то им можно воспользоваться.

Как правильно выбрать устройство?

Устройство телескопического типа подойдет мастеру, которому предстоит заливка небольшого фрагмента пола.

Первое, на что стоит обращать внимание при выборе — на площадь и глубину вибрации. Для незначительных территорий вполне достаточно плавающего подвида или телескопического.
Возможность подключения к электросети

Стоит учитывать, что если помещение, в котором проводят вибрирование, замкнутое, тогда использование бензинового инструмента не допускается в целях безопасности.
Учитывать показатели плотности бетона при трамбовании, чтобы устройство не тонуло в слоях.
Количество рабочих. Если виброрейка легкая и не объемная, тогда с ней справится 1 строитель, но если инструмент довольно объемный, необходима бригада из пары человек.
Стандартные профили для реек от 1,5 до 2 м. Если площадь работы большая, то лучше выбрать другой инструмент.
Массу рабочей балки. От этого будет зависеть глубина уплотнения раствора. Чем больше его плотность, тем большим весом должна обладать балка.
Количество колебаний. При частых импульсах более мощное вытеснение пузырьков.
Материал изготовления (сталь или алюминий) и цена. Рейки, выполненные из стали, намного дешевле.

Типы двигателей

От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.

Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.

Читать также: Потенциальная энергия пружины в поле тяжести

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.

Чтобы сделать виброрейку своими руками, понадобятся:

• двигатель с пускателем;
• вибрационная установка;
• металлическая арматура, уголки;
• угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
• трехфазный силовой кабель и резина для изоляции ручек;
• шуруповерт, болты, ключи, сварочный аппарат.

Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.

1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.

2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.

3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.

4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.

5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).

6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.

Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором

Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности

В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.

В процессе строительства зданий и сооружений значительная часть работ связана с устройством бетонного покрытия. От качества его укладки зависит прочность и надежность конструкции. В этой статье мы рассмотрим, как работать виброрейкой для укладки бетона – приспособлением, которое необходимо для выравнивания и уплотнения рабочего раствора на поверхности.

Читать также: Чертежи пресса для изготовления технопланктона

Назначением данного инструмента является:

• создание вибраций и направление их воздействия на поверхность бетонной массы;
• формирование ровной поверхности при перемещении рабочей планки в продольной плоскости.

Существуют различные модификации инструмента, которые отличаются особенностями конструкции и длиной рабочей части. Секционные модели имеют устройство, при котором можно увеличивать длину рабочего элемента, но глубина воздействия при этом уменьшается. Плавающая модификация оснащена рукояткой с возможностью регулировки, что упрощает и облегчает управление агрегатом.

Применяется приспособление в таких направлениях:

• создание и ремонт бетонных дорожек и площадок;
• работа с малоподвижным раствором, который содержит до 20,0% жидкости;
• устройство бетонной стяжки под монтаж финишного напольного покрытия;
• создание виброизоляционного покрытия.

Для тяжелых растворов используют габаритные, массивные агрегаты, для стандартных смесей – более легкие модификации. В результате применения такой технологии:

• повышается прочность бетонной конструкции;
• увеличивается эксплуатационный срок;
• удаляется воздух и выравнивается поверхность;
• повышается качество и улучшается внешний вид.
