Вентиляция в деревянном доме: необходимость, виды, материалы и монтаж

Правила оборудования вентсистем деревянного дома

Согласно положениям СНиП № 2-04-01, параметры воздухообмена в деревянном доме, предназначенном для круглогодичного проживания, следующие:

• Гостиная, зал, спальные комнаты – 30 м³ в час исходя из одного жильца.
• Кухня, оснащенная электроплитой – 50 м³ в час.
• Кухня с газовой варочной плитой – 60 м³ в час.
• Для совмещенного санузла – 50 м³ в час
• Для раздельного санузла – по 25 м³ в час, как для ванной комнаты, так и для туалета.
• Прочие технические и подсобные помещения должны вентилироваться с интенсивностью не менее 15 м³ в час.

В целом устройство вентсистем в деревянном доме не отличается от устройства вентиляции в кирпичных или блочных домах. Главное условие – вентиляция должна эффективно работать, удаляя излишки влаги и обновляя воздух во всех комнатах дома.

Система естественной вентиляции в деревянном доме

Система естественной вентиляции заработала свою популярность за счет дешевизны в обустройстве и простоты в системе конструкции. Вентиляция в деревянном доме естественной циркуляции представляет собой систему из вертикальных каналов, которые начинают путь с вентилируемого помещения и заканчиваются над коньком крыши дома. Обычно каналы естественной вентиляции начинаются и выходят из помещений котельной, санузлов, кухни, гардеробных. Для вентиляции подвалов и пространств под полом устраивают дополнительные каналы. Верхние этажи частного дома также требуют обустройства дополнительных каналов для естественной вентиляции жилых комнат.

Циркуляцию воздуха по системе каналов обеспечивают естественные условия воздействий сил за счет разности температур воздуха при входе и на выходе канала. Согласно законам физики, мы знаем, что , находящегося в помещении. На силу тяги в каналах влияет и ветер, который усиливает либо уменьшает ее.

Силу тяги в системе естественной вентиляции можно рассчитать, опираясь на подбор высоты и сечения вентиляционных каналов, количество поворотов, сужений, теплоизоляции каналов и т. д. Вентиляция в деревянном доме обычно рассматривается еще во время проектирования застройки, вытяжные каналы при этом планируются располагаться внутри стен.

Существует два основных принципа организации эффективной работы вентиляции естественного типа. Первый принцип предусматривает необходимость вывода на крышу вытяжного канала. Притом, чем выше мы расположим верхний срез над крышей, тем сильнее перепад давления будет возникать в вытяжной системе, и тем интенсивнее будет воздухообмен в ней. Второй принцип эффективной организации естественной вытяжной системы заключается в правильном подборе вентиляционных каналов. Стенки каналов должны быть выполнены из ровного и гладкого материала, с постоянным сечением по всей протяженности, чтобы тяга обеспечивалась высокая, а осаждение пыли в канале было минимальным. Вентиляция в деревянном доме не требует выполнять монтаж каналов из пеноблоков и кирпича, лучше приобрести и воспользоваться специальными канальными блоками, они обладают всеми необходимыми характеристиками.

Согласно строительным нормам система естественной вентиляции должна обеспечивать воздухообмен, без учета ветрового воздействия, при положительной температуре наружного воздуха 12 градусов. В летний период температура на улице поднимается гораздо выше указанной, воздухообмен снижается до показателя не соответствующего санитарным нормам. В холодный зимний период тяга в системе повышается, вместе с этим повышаются и теплопотери. Зимой потери тепла через каналы системы естественной вентиляции могут достигать до 40% во всем доме.

Необходимый воздухообмен в кухне с газовой плитой должен составлять 70 м3/ч, если же плита на кухне электрическая – 50 м3/ч. Санузел должен обеспечиваться воздухообменом в 30 м3/ч, а ванная комната – 50 м3/час. Жилые комнаты, отделенные от кухни, санузла и ванной более чем двумя дверьми и комнаты верхних этажей должны обеспечиваться воздухообменом в 30 м3/ч. Технические помещения, кладовые без окон и гардеробная – 15 м3/ч.

Циркуляцию воздуха, необходимую для эффективной работы естественной вентиляции, обеспечивает свежий воздух, проникающий в жилые комнаты с улицы через неплотности в дверях и окнах, и идущий далее в вентиляционные каналы. Комнаты верхних этажей недостаточно вентилируются, поэтому в них нужно приоткрывать окна либо форточки. Если же герметичность конструкции не обеспечивает естественный приток воздуха в дом, то есть необходимость в окнах, либо в наружных стенах жилых комнат производить монтаж специальных приточных клапанов. Для повышения эффективности удаления продуктов горения газа, и запахов на кухне естественной вентиляцией дополнительно устанавливают кухонные вытяжные блоки. Для снижения влажности в ванной комнате и санузлах на входе в вентканал можно установить электровентиляторы.

Основной недостаток в системе естественной вентиляции, кроме потерь тепла в зимний период, является и то, что через клапаны в стенах и окнах, открытые форточки, щели полов и дверях, снижается звукоизоляция помещений, проникают насекомые и в избытке пыль. Наряду с преимуществами в системе естественной вентиляции с дешевизной и простотой в монтаже и эксплуатации, без обустройства механизмов, требующих электроприводов, эффективность ее работы зависит от атмосферных условий, а регулировка ее производительности возможна только в сторону снижения естественного воздухообмена.

Типичные проблемы с вентиляцией

Естественная вентиляция жилых домов была основана на наличии микрорешеток, характерных для деревянных оконных конструкций. Через эти небольшие отверстия воздух регулярно подавался снаружи и выводился из дома через вентиляционные каналы, встроенные в конструкцию здания.

Таким образом, в квартире происходил постоянный обмен воздушными массами, способствующий поддержанию нормального уровня влажности, устранению неприятных запахов и т.д.

Регулярный обмен воздушной массы, происходящий естественным образом через свободную фурнитуру оконных и дверных створок и вентиляцию, создает оптимальный микроклимат для жизни и удаляет избыток влаги, углекислый газ и другие вредные токсичные вещества.

Недостаточный воздухообмен в доме является практически неизбежной проблемой при принятии мер по снижению теплопотерь. При установке новых окон и дверей с целью минимизации теплоотвода мало кто задумывается о вентиляции своего дома.

Но вскоре обнаруживаются проблемы в виде душной атмосферы, развития плесени в ванной комнате и других подобных явлений. Вскоре аномальный микроклимат начинает негативно влиять на здоровье тех, кто живет в таком доме.

Скорость естественной вытяжной вентиляции часто бывает слабой или даже отсутствует. Из-за проблем со строительством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, принудительно возвращается обратно.

Отсутствие вентиляции или недостаточная вентиляция не только опасны для жизни человека. Влага, конденсирующаяся на поверхностях, не удаляемая вентиляцией, вызывает преждевременное повреждение конструкций, коммуникаций, отделки.

На состояние тяги в системе вентиляции дома или квартиры влияет также температура наружного воздуха, а точнее, разница между внутренней и наружной температурой.

Зимой этот зазор достаточно велик, чтобы обеспечить хорошую тягу. Однако летом разница температур между наружным и внутренним воздухом не столь существенна и не очень хорошо влияет на качество тяги.

По этим причинам следует рассмотреть возможность установки специальных вытяжных клапанов. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища и предотвратят его повторный вход.

Закрытие продухов на время зимних холодов

Иногда хозяева закрывают отдушины в фундаменте на зиму. Эта мера является обоснованной, если использование частного дома сезонное, а он стоит неотапливаемый. В этом случае вентиляционные отверстия при низких температурах можно закрыть полностью или частично.

Закрытие продухов необходимо только тогда, когда дом на время зимы не отпливается

Но если помещение находится в постоянной эксплуатации и отапливается, то не следует закрывать продухи. При закрытых вентиляционных отверстиях образовавшаяся разница температур вызовет появление в подполе конденсата, плесени и гнили, что не лучшим образом скажется на состоянии частного строения.

Естественная и принудительная вентиляция

Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Естественную вентиляцию определяет отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения естественной тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических приточных или вытяжных вентиляций.

Естественная вентиляция – принципы функционирования и особенности

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляции она достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная вентиляция в частном доме не перестанет работать. Она может создать оптимальный микроклимат в доме, но не имеет механизма очистки воздушных масс от загрязнений и пыли. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться. Хуже всего естественная вентиляция работает в летнее время, так как перепад температур бывает достаточно сильный.

Вариант установки естественной вентиляции в частном доме подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс.

Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.

Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах делать отверстия для приточных клапанов.

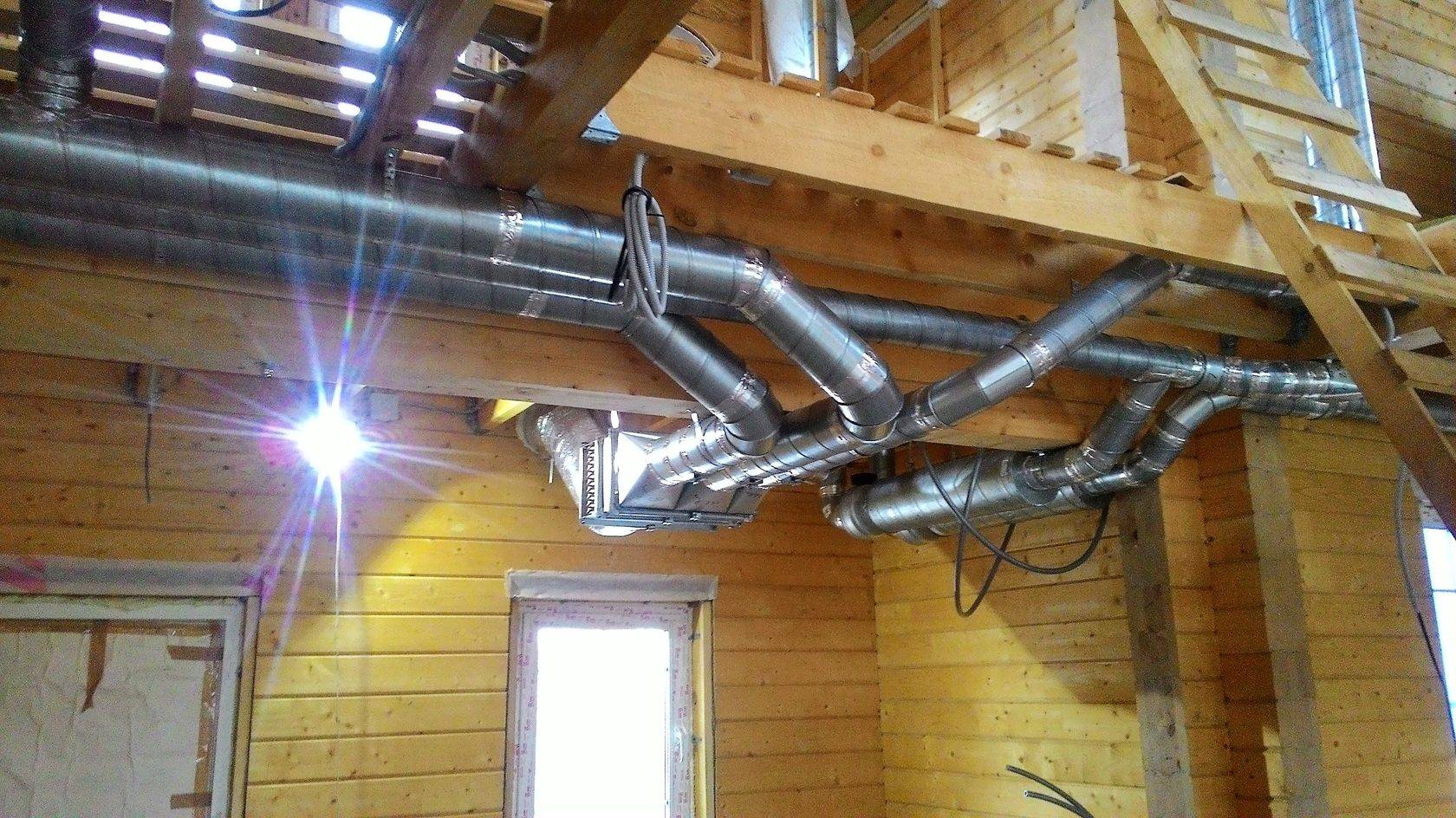

Особенности искусственной вентиляции

Чтобы установить принудительную вентиляцию в частном доме, понадобится специальное оборудование. Поэтому сам монтаж вентиляционной системы будет сложнее и обойдется дороже. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим в помещении и уровень влажности. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха в такой системе вентиляции обеспечивают специальными фильтрами для очистки воздуха.

Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависит от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.

Смешанный тип вентиляции

Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в частном доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях оставляют естественную.

Естественная вентиляция деревянного дома

Данная разновидность является наиболее предпочтительной, так как для нее характерна наименьшая стоимость, а эксплуатационные расходы вообще равны нулю.

Вентиляция устраивается таким образом, чтобы воздух двигался в направлении от жилых комнат к кухне и санузлу и отсюда удалялся наружу.

С этой целью в кухне, ванной и уборной устанавливаются вертикальные вытяжные каналы, входные отверстия которых расположены под потолком. Именно сюда устремляется вследствие конвекции теплый, насыщенный углекислотой, водяным паром и запахами воздух.

В жилых же комнатах следует установить приточные клапаны, роль которых в прежние времена играли щели в окнах. Они бывают двух видов:

1. Оконные. Монтируются в металлопластиковое окно, причем для установки некоторых моделей в окне нужно будет только вырезать участок уплотнителя.
2. Стенные. Устанавливаются в отверстии, проделанном в наружной стене. Монтаж стенного клапана отличается трудоемкостью, но зато его можно установить прямо над батареей (поступающий воздух будет сразу подогреваться) и снабдить фильтром.

Чтобы вентсистема поставляла ровно столько свежего воздуха, сколько необходимо, экономя таким образом тепло, установите приточные клапаны с автоматическим регулированием. Угол поворота заслонки в таких устройствах задается гигростатом, анализирующим уровень относительной влажности в помещении. Во время отсутствия жильцов система полностью перекроет клапаны, чтобы тепло даром не улетучивалось.

Не забудьте обеспечить вентиляцией и подвальное помещение. Приточный канал в нем размещают таким образом, чтобы выходное отверстие оказалось в углу примерно в 10-ти см над полом. Вытяжку располагают в противоположном углу, так чтобы входное отверстие находилось под потолком. Размещение приточки и вытяжки в противоположных углах исключит появление «мертвых», то есть непроветриваемых зон.

Пример естественной вентиляции дома

Межкомнатные двери не должны наглухо перекрывать проем, иначе вентсистема работать не будет. Следует либо оставить под ними просвет шириной в 15 – 20 см, либо установить двери со специальными вентиляционными отверстиями (закрываются декоративной сеткой).

В доме без подвала в верхней части фундамента ниже пола устраиваются закрытые мелкой сеткой отверстия — продухи, которые обеспечивают проветривание подпольного пространства.

Естественная тяга в вытяжном канале будет достаточной, если соблюсти следующие условия:

• внутренняя поверхность канала должна быть как можно более гладкой;
• наружные участки следует утеплить, чтобы проходящий по ним воздух остывал медленнее;

Канал на всем протяжении должен быть вертикальным, а выводить его нужно на как можно большую высоту.

Вентиляция в деревянном доме : особенности

Недостаток конструкций из дерева – чувствительность к высокому уровню влажности. Интенсивная вентиляция пола в деревянном доме требуется для долговечности строения. Для ее обустройства необходимы следующие мероприятия:

• с подветренной и противоположной сторон цоколя дома выполняются продухи сечением порядка сто см.кв для прямоугольной формы или диаметром 12…15 см;
• от центра отверстий до земли выдерживается расстояние около 300 мм;
• продухи закрываются защитными решетками, а на зиму специальными пробками;
• для домов в низинах продухи обустраивают через каждые два метра, а при расположении на высотах шаг может быть увеличен вдвое;
• между чистовым полом и утеплителем желательно выдерживать зазор 15…50 мм.

Существенное значение имеет вентиляция мансардного этажа деревянного дома, обеспечивающая долговечность кровли и возможность эксплуатации чердака. При малоэффективном воздухообмене накапливается влага в материале утеплителя крыши с потерей его функциональности.

Выход воздуха с чердака осуществляется через выводимые на крышу вентиляционные каналы. Для улучшения воздухообмена в жару может использоваться вентилятор вытяжки

Особое внимание следует обратить на вентиляцию кровли, включая:

• дистанцию между обшивкой потолка и пароизоляцией порядка 50 мм;
• плотное прилегание пароизоляции к утеплителю;
• наличие контробрешетки и обрешетки;
• использование гидроизоляции;
• наличие зазора между гидроизоляцией и непосредственно кровельным покрытием.

Для воздухообмена используют продухи в карнизах и коньковые аэраторы.

При использовании перечисленных правил может быть выполнена качественная вентиляция  деревянного нового дома своими руками быстро и с минимальными затратами.

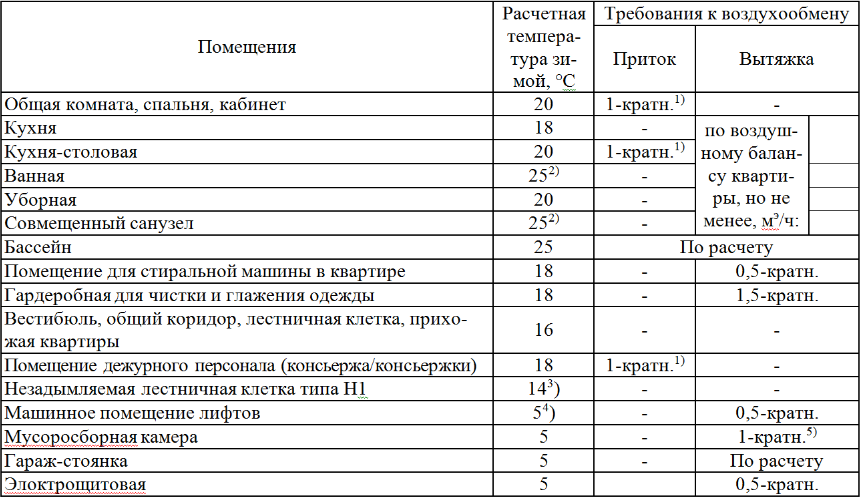

Нормы и требования

Сделать вентиляцию просто так на глазок запрещается, потому что эта инженерная система работает по точным правилам вывода загрязненного воздуха с притоком свежего. И у каждого помещения есть свои нормативы воздухообмена. В некоторых из них нормы основаны только на обмене воздуха с учетом его объема. В других используются нормативы кратности замены фактичного объема самого помещения. То есть зависимость от размеров комнат, их площади и высоты потолков.

Предлагается таблица, в которой собраны показатели воздухообмена комнат частного дома.

Типы помещений	Объем воздухообмена или его кратность
Жилые	30 м³/ч
Кухня	60 – при 2-хкомфорочной плите 75 – при 3-х 90 – при 4-х
Ванная	25
Туалет	25
Совмещенный санузел	50
Душевая	5-кратный обмен
Гардеробная	1,5-кратный
Кладовая	1,5-кратный
Кабинет	0,5-кратный

Если в доме сооружается сауна, бильярдная и другие помещения, которые используются нечасто, то расчет воздухообмена производится с учетом условий эксплуатации комнат. При этом обязательно учитывается этажность строения. Потому что для одноэтажного дома естественная вентиляция – лучший вариант, если в нем нет большого количества помещений, эксплуатируемых со специфичными условиями. К примеру, та же сауна или пристроенная к дому баня. Кстати, в этих помещениях главное правильно организовать выход и вход воздушных масс.

Вентиляция жилой мансарды с помощью слуховых окон

При недостаточной вентиляции чердака также рассматривается вариант обустройства слухового окна. Конструкция может обладать разной формой, так как она выполняет не только вентиляционную, но и декоративную роль. Двухскатные модели подходят для металлических или мягких типов кровли, односкатные — для крыши из самых различных материалов.

Такая разновидность вентиляционного оборудования стоит недешево, но это оправдывается отличной циркуляцией воздуха и привлекательным дизайном. Основная задача слухового окна заключается в обеспечении свободной циркуляции свежего воздуха в подкровельное пространство, а также борьбе с лишней влагой. С помощью этого изобретения можно избавиться от неприятных проявлений в виде сырости, плесени и грибков в короткое время, причем на любых кровельных конструкциях.

Чтобы будущее вентиляционное оборудование оправдало себя и было максимально продуктивным, необходимо заранее продумать оптимальную высоту кровли и ее форму. Также нужно выделить места установки приборов и выводов всех каналов системы.

Соблюдение простых рекомендаций позволит успешно завершить монтаж подобных устройств, а также положительно скажется на сроке их службы. Более того, правильно обустроенная вентиляция — это залог долгой и надежной службы крыши в целом.

2014-5. Слуховые окна вальмовой крыши. Холодный чердак

Стены деревянного дома и обменные процессы

Дерево – великолепный органический материал для строительства. Только влагообмен деревянных конструкций не имеет ничего общего с воздухообменом. Речь идет о влагорегуляции. Человеческая кожа тоже чувствует в газообмене через влагообменные процессы, но также как и у дерева, процент газообмена здесь ничтожно мал. Воздухом, способным поддержать нормальную жизнедеятельность организма, дерево посредством регуляции влажностного режима, обеспечить человеческий организм не может.

Встает вопрос – как сделать вытяжку для идеального комфорта в доме. Идеальный вариант – устройство принудительной вентиляции. Она контролируемая, то есть управляема. И осуществляется с помощью механических приспособлений, обеспечивающих удобный микроклимат в помещениях.

Вентиляция в деревянном доме с мансардным этажом

Мансардой считается пространство на чердачном этаже с фасадом, который образуется наклонной поверхностью кровли полностью или частично с обоих сторон. Мансарда может использоваться, как жилое или нежилое помещение.

Система вентиляции мансардного этажа зависит от типа применения помещения. При этом возможно обустройство двух типов вентиляции:

• При вентиляции естественного типа циркуляция воздуха осуществляется без использования принуждающих механических средств. Воздух подчиняется разности температур и давлений на входе и выходе по вентканалам из помещения. Данное техническое свойство формирует важный минус – система зависит от климатических условий. В зимний период тяга усиливается, так как в помещении значительно теплее, чем снаружи. Летом во время жары естественная вентиляция может оказаться крайне неэффективной.
• Принудительная вентиляция возводится с обязательным монтажом средств (установок, агрегатов, механизмов), которые обеспечивают направленное движение воздушного потока. При этом к минусам можно отнести более сложный монтаж, высокую стоимость и необходимость обеспечения установок электрической энергией.

Самый эффективный вариант для мансард – это смешанная вентиляционная система. В зависимости от внешних параметров данная система позволяет использовать или принудительную или естественную методику воздухообмена. Если планируется обеспечение конкретного вида вентиляции, то мы рекомендуем возвести приточно-вытяжной тип, состоящий из двух блоков, которые индивидуально работают на:

• Приток воздушной массы.
• Выведение отработанного объема воздуха.

Важно! Вентиляция кровли и вентиляция мансардного этажа – это две отдельные системы, которые не следует путать.

Система воздухообмена для мансардного этажа предназначается для осуществления следующих процессов:

1. Смена воздуха под кровлей, которая драпирована утеплителем. За счет смены воздуха сохраняется безопасный уровень влажности, превышение которого может стать причиной образования плесени и вредных бактерий.
2. За счет поддержания микроклимата более длительно сохраняется внешний вид материалов отделки.
3. Внутренняя поверхность мансардного этажа не покрывается конденсатом.
4. Внутренние элементы кровли не перегреваются.
5. Снег равномерно оттаивает и удаляется с крыши без образования наледи.

Система воздухообмена для мансардного этажа предназначается для следующих факторов:

• Регулярная циркуляция воздуха снаружи помещения внутрь.
• Бесперебойный отвод воздуха наружу.
• Эффективное поддержание безопасных параметров температуры и уровня влажности в воздухе.
• Естественное сохранение тепла зимой и охлаждение в летний период.

Важно! Системы воздухообмена кровли и мансардного помещения не могут взаимно выполнять задачи друг друга. Вентсистема мансарды не может быть объединена с вентиляцией жилых помещений дома из бруса.

Устройство и принцип работы мансардной вентиляции

Для возведения вентсистемы в мансарде используются те же правила, что и в остальных жилых помещениях. Используется естественная или принудительная система.

К наиболее простому способу обеспечить мансарду вентиляцией можно отнести организацию окошек или люков в наклонной поверхности кровли. Но такой способ малоэффективен и неудобен.

Естественная вентиляция через «верхние» люки или окошки неудобна по следующим криетриям:

1. Возникновение сквозняков.
2. Теплопотери зимой значительно выше.
3. Летом воздух перегревается сильнее.

Более эффективным является обустройство приточно-вытяжной модификации. Приточная линия может быть обеспечена через окна, в которые монтируются специальные приточные клапаны. Их количество рассчитывается из специальных нормативов воздухообмена.

Вытядные отводы можно провести через фронтон или кровельный конек.

Фронтон – это стена, закрывающая боковое пространство мансарды.

Под вытяжные коммуникации можно использовать трубы из пластика, которые вертикально заводятся в кровельный скат. Низ трубы необходимо поднять выше.  Вытяжная линия должна выводиться в противоположную стену – данная рекомендация позволяет повысить эффективность, кроме того, рекомендуется смонтировать стандартную модель вентилятора. Это мероприятие позволит более эффективно контролировать приток воздуха снаружи помещения.

Методики расчетов параметров вентиляции

Полный расчет параметров вентиляции можно предоставить, только опираясь на разработку конкретного проекта частного дома. Но есть и общие параметры расчета, которые позволят приблизительно определить объемы потребления воздуха. Объем можно рассчитывать относительно количества проживающих человек, и тогда применима формула V=Vнорм * n (n – количество человек). Такой подход обычно используют только в частных домах с воздушным отоплением, так как количество человек в помещениях может постоянно меняться.

Объем можно также рассчитать, исходя из кратности воздухообмена. Формула для расчета используется следующая: V = K * S * H (K – это кратность воздухообмена, S – площадь дома, H – высота потолков).
