Вакуумметр. Измерение давления разрежённых газов

Подключение экм к пускателю

• admin
• Стройка и ремонт

Электроконтактные манометры получили очень широкое распространение в системах автоматики безопасности котельных, ТЭЦ и ЦТП. Они не только контролируют давление, но также отлично позволяют осуществлять управление производственными процессами, в частности, включение-выключение насосов. В данных аспектах ЭКМ являются прекрасной альтернативой реле давления. Например, для обеспечения контроля давления водогрейного котла в допустимых пределах необходимо либо два реле давления (отдельно реле низкого и отдельно реле высокого давления), либо всего лишь один электроконтактный манометр с двумя контактными группами.

Промышленностью выпускаются следующие виды ЭКМ:— электроконтактные манометры на микровыключателях;— электроконтактные манометры с магнитомеханическими контактами;— взрывозащищенные.

Чтобы понять, будет ли оправданно применение электроконтактного манометра в данной конкретной схеме, нужно рассмотреть достоинства и недостатки данного прибора.

При установке ЭКМ не потребуется никаких тройников или фитингов, так как он уже собран в едином корпусе для коммутационных контактов и контрольного манометра. То есть в одном приборе мы можем не только контролировать давление, но и видеть текущее его значение. Также достоинствами электроконтактного манометра является простота его настройки, а также более точная визуализация настроенных пределов срабатывания по давлению. Пределы настраиваются с помощью контактных стрелок, без использования специализированного инструмента, необходима только индикаторная отвертка.

Недостатком ЭКМ являются низкие токи коммутации (всего 300-500 мА), что требует подключение управляемых устройств большой мощности производить через промежуточные реле во избежание обгорания контактов манометра.

Принципиальные электрические схемы электроконтактных манометров

Типы исполнения электроконтактных манометров: 1 — указательная стрелка; 2,3 — электроконтактные уставки; 4,5 — зоны замкнутых и разомкнутых контактов соответственно; 6,7 — объекты воздействия

Электроконтактные манометры имеют типовую схему функционирования, которая может быть проиллюстрирована на предыдущем рисунке. При увеличении давления и достижении им определённого значения указательная стрелка 1 с электрическим контактом входит в зону 4 и замыкает с помощью общего контакта 2 электрическую цепь прибора, что в свою очередь, приводит к включению в работу объекта воздействия 6.

Электроконтактный манометр ДМ2010СгУ2 исполнения 5

В зависимости от назначения используются различные модификации ЭКМ, имеющие следующие исполнения электрических схем:Исполнение 1 – с одним контактом на замыкание;Исполнение 2 – с одним контактом на размыкание;Исполнение 3 – с двумя контактами на размыкание-размыкание;Исполнение 4 – с двумя контактами на замыкание-замыкание;Исполнение 5 – с двумя контактами на размыкание-замыкание (левый контакт – размыкающий, правый – замыкающий);Исполнение 6 – с двумя контактами на замыкание-размыкание (левый контакт – замыкающий, правый – размыкающий).

Подключение электроконтактного манометра

Самые распространенные в теплотехнике схемы ЭКМ – это схемы с двумя контактами, то есть исполнения 3, 4, 5 и 6. Рассмотрим подключение на примере электроконтактного манометра ДМ2010СгУ2.

В манометрах данной марки исполнение можно определить по цвету сигнальных стрелок:— исполнение 5 – оба указателя синие.— исполнение 6 – оба указателя красные.— исполнение 3 – левый указатель (min) – синий, правый (max) – красный;— исполнение 4 – левый указатель (min) – красный; правый (max) – синий;

Подключение электроконтактного манометра к приборам электрической цепи осуществляется четырёхжильным кабелем по схеме, обозначенной на рисунке:— контакт 1 — общий провод;— контакт 2 — сигнал min;— контакт 3 — сигнал max;— контакт 4 — заземление.

Контакты пронумерованы на вилке разъема, которая располагается на корпусе манометра, на самой розетке нумерация отсутствует.

Виды и конструкция прибора

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

• Измерение величины в широком диапазоне.
• Хорошие технические характеристики.
• Надёжность.
• Простота устройства.

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

Конструкция прибора такова:

• Корпус.
• Стрелки прибора.
• Шестерёнки.
• Ось.
• Поводок.
• Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.

Вакуумметры Пирани

Вакуумметры Пирани С – измерительные приборы терморезисторого типа. Он был разработан в начале 20 века ученым М. Пирани. Конструкция подобного устройства представляет собой металлическую нить, которая подвешена трубе. Сама трубка соединяется с общей вакуумной системой.

Вакуумметры Пирани

Принцип работы вакуумметра Пирани заключается в том, что платиновая нить накала погружается в рабочее вещество, забирает от него тепло, когда молекулы оседают на благородный металл. Показатели зависят от показателя теплопроводности, его изменения. Если давление снижается, теплопроводность уменьшается.

Электронный вакуумметр: купить

Иными словами, такие вакуумметры называются электро-контактными. Они имеют не только цифровой дисплей и возможность звукового либо визуального сигнала о превышении или завершении теста, но и обладают высокой точностью и возможностью подключения к программному обеспечению для построения графиков и разного рода схем определения того, либо иного показателя. Помимо этого, существует дополнительная функция в виде блокировщика подачи вакуума, за счет наличия специальных реле датчиков давления, которое при достижении определенного уровня замыкают либо размыкают контакты, отключая или включая тем самым систему. Из-за того, что реле не может срабатывать в двух диапазонах, то есть, реагировать при достижении наименьшего вакуума, либо наивысшего, их оборудуют 2 контактными группами, каждая из которых отвечает за свой уровень вакуума.

Ограничение по выбору электронных вакуумметров на отечественном рынке нет, но в связи с тем, что их разновидности и наличие характеристик достаточно широки, лучше воспользоваться консультацией профессионала, который подберет необходимый прибор конкретно под ваши требования в технологических процессах. Стоит также обозначить, что использовать такого рода технику сможет не каждый человек, так как она обладает большим количеством разных настроек и знать все их особенности и вариации достаточно непросто. Идеальным вариантом станет обучение либо взятие на работу человека с достаточными знаниями в этой области для более эффективного и производительного построения рабочего процесса.

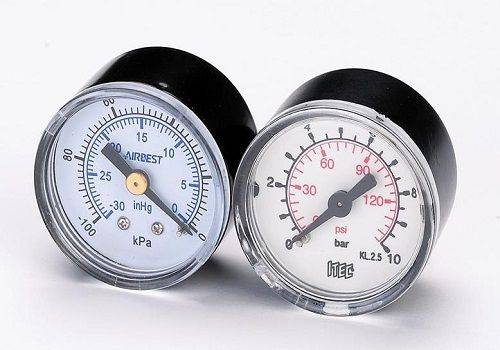

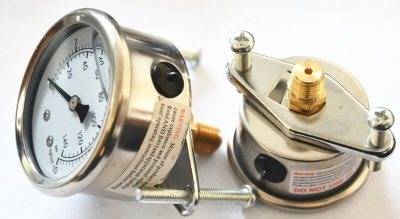

Вакуумметры стрелочные — принцип действия

Вакуумметры стрелочные относятся к механической группе измерителей и подходят для контроля параметров разреженной газовой среды в лабораторных и промышленных условиях. Преимуществами использования стрелочных агрегатов выступают:

• Высокая надежность и стабильность работы;
• Широкая сфера использования;
• Возможность работы в условиях не только среднего и низкого вакуума, но и с оборудованием сверхвысокого вакуума.

Чувствительным элементом измерительного прибора выступает пружина, которая предусматривает три варианта исполнения:

• Трубчатый;
• Коробчатый;
• В виде пластины.

Вакуумметры стрелочные — принцип действия

Трубчатые устройства предусматривают размещение пружины в виде овальных труб, которые имеют поперечное сечение. Под воздействием давления пружинная трубка искривляется и выпрямляется при возникновении напряжения. Данное изменение положения пружины отражается на шкале измерителя.

В приборах коробчатого типа находятся 2 гофрированных мембраны округлой формы. При измерении оказывается силовой воздействие на поверхность коробки, за счет чего приводятся в действие пружины. Пружинное движение прямо пропорционально изменению давления, что и переносится на шкалу стрелочного циферблата.

Конструкция пластинчатой пружины включает две металлические мембраны, которые крепятся к корпусу и непосредственно контактируют с рабочей средой. Интенсивность колебания пружин определяет изменения параметров давления в системе, что отражается на приборной шкале.

Устройство электроконтактного манометра

Конструктивно устройство представляет собой доработанный стрелочный манометр. Отличия заключаются в следующем:

• Ось стрелки индикатора изолирована от корпуса, деталей электроконтактного прибора и шкалы.
• На циферблате добавлены две стрелки, задающие (Рвкл) и (Роткл)Их можно перемещать по шкале.
• Эти стрелки находятся на одной оси с главной индикаторной стрелкой, места их крепления изолированы друг от друга,
• Индикаторная стрелка вращается независимо от задающих.
• К подшипникам крепления стрелок подведены токоведущие ламели, электрически присоединенные к соответствующей стрелке. С другой стороны ламели выведены в контактную группу.
• Провода могут монтироваться к клеммам внутри корпуса, а могут выводиться наружу пучком со смонтированным разъемом на конце.

Иногда стрелку, задающую (Рвкл), делают синего цвета, а стрелку для (Роткл)- красного. Но у большинства моделей обе стрелки синие, и их различают по положению на шкале: (Рвкл) всегда левее. Подключение оборудования к электроконтактному манометру проводится в зависимости от варианта его исполнения.

Для различных потребителей и коммутационных схем выпускается несколько разновидностей (исполнений) устройства:

1. Одноконтактное нормально разомкнутое.
2. Одноконтактное нормально замкнутое.
3. Двухконтактное, оба нормально замкнутых.
4. Двухконтактное, оба нормально разомкнутых.
5. Двухконтактное, один нормально замкнутый, другой- нормально разомкнутый.
6. Двухконтактное, один нормально разомкнутый, другой- нормально замкнутый.

С помощью подбора нужного варианта исполнения можно обойтись без дополнительных инвертирующих реле, усложняющих и удорожающих электрическую схему оборудования и повышающих вероятность его отказа.

Особые условия

При монтаже электроконтактных манометров, а также в процессе эксплуатации прибора, надо обязательно обращать внимание на маркировку контактов. Осуществляется она посредством разных цветов

Так:

• для минимального значения используется синий;
• для максимума — красный;
• общие контакты маркируются желтым цветом

Чтобы более подробно разобраться с техническими характеристиками данного оборудования, характерных для каждой отдельной модели, и сделать правильный выбор нужного вам прибора, свяжитесь с нашим представителем. Он абсолютно бесплатно проведет вам консультацию любым удобным для вас способом и поможет купить электроконтактный манометр на выгодных условиях максимально быстро.

Мембранно-ёмкостный вакуумметр

Мембранно-ёмкостные вакуумметры используются главным образом для измерения давления в области до высокого вакуума и оно не зависит от вида газа. Принцип действия этих вакуумметров основан на измерении эластичной деформации тонкой мембраны под действием разности давлений p1 на одном и p2 на другом конце. Таким образом, мембранный вакуумметр — это прибор для измерения относительного давления. В объёме датчика создаётся разряжение до давления p2, которое меньше давления p1 в ресивере. Измерение абсолютного давления происходит с незначительными погрешностями, возникающим из-за остаточного давления p2. В ёмкостных вакуумметрах чувствительная мембрана образует один из электродов конденсатора. Изгиб, выполняющий функцию разностного давления, вызывает изменение его объёма. Это изменение можно непосредственно измерить. Мембраны изготовляются из нержавеющей стали с небольшим коэффициентом теплового расширения или керамики с металлическим покрытием. Керамические мембраны менее чувствительны к перепадам температур и благодаря лучшей способности к релаксации устойчивы по отношению к нулевой точке. Они обладают улучшенной коррозиевоустойчивостью и могут использоваться также в суровых условиях. Мембрана не должна быть чувствительна к при изменении температуры, иначе это приводит к искажению результатов измерений. Диапазон измеряемых давлений зависит от толщины мембраны. Каждая толщина мембраны измеряет давление диапазоном 4 декад. Увеличение точности можно достичь, используя термостабильные датчики, установленные на постоянную температуру 45гр.C. Тем самым снижается влияние температуры на результаты измерений. Преимущества мембранно-ёмкостного вакуумметра — это газонезависимость, высокая точность измерения (обычно 0,2% от показываемого значения) и стойкость против коррозийных газов

Название	Краткое описание
Ионизационный вакуумметр с горячим катодом	Термическая эмиссия — это самый простой способ образования электронов, необходимых для ионизации.
Ионизационный вакуумметр с холодным катодом	Определение плотности частиц газа путём ионизации холодным газовым разрядом
Комбинированный вакуумметр	Расширение функциональности вакуумметра путём комбинирования различных принципов измерения
Тепловой вакуумметр	Действие вакуумметра основано на зависимости теплопроводности газа от давления
Мембранно-ёмкостный вакуумметр	Ёмкостный способ определения деформации эластичной мембраны

Краткий обзор некоторых моделей датчиков и их особенности

ТМ-510Р.05, ТМ-510Р.06

ТМ-510Р.05, ТМ-510Р.06 от производителя ЗАО «Росма» собираются на базе манометров ТМ-510, а после установки электроконтактной приставки становятся полноценными ЭКМ.

В данных моделях ЭКМ используются контакты с магнитным поджатием, которые позволяют коммутировать большие токи с большой разрывной мощностью контактов, по сравнению с приборами, имеющие скользящие контакты.

ЭКМ ТМ-510Р.05, ТМ-510Р.06 характеризуются надежным электрическим соединением при динамических нагрузках.

Основные характеристики:

1. Двухконтактная электрическая схема;
2. Максимально возможное напряжение ~380 В;
3. Максимально возможный ток — 1 А;
4. Максимально возможная разрывная мощность контактов — 30 Вт;

ЭКМ100Вм

ЭКМ100Вм – является электроконтактным манометром на микровыключателях, предназначен для замыкания или размыкания электрической цепи при достижении заданного предела давления. Обеспечивает визуальную индикацию контролируемого давления.

При необходимости может быть оснащен дополнительными опциями:

1. Бобышки, отводы или импульсные трубки ;
2. Краны и клапаны;
3. Прокладки, переходники, демпферы и т.д.

Модель ЭКМ100Вм имеет следующие характеристики:

• Диапазон возможных измерений до 4 МПа;
• Класс точности 2.5;
• Диаметр корпуса 100 мм;
• электроконтактной группой V исполнения по ГОСТ 2405-88.

Технологии не стоят на месте, все совершенствуется, в том числе и конструкции измеряемых приборов.

Так, например, современные цифровые датчики ЭКМ-1005, ЭКМ-2005 от заводов-изготовителей Теплоклимат, Теплоконтроль и Элемер, совсем скоро вытеснят устаревшие стрелочные приборы. Это электронные показывающие современные интеллектуальные контактные манометры имеющим как дискретные, так и аналоговый выход (4-20 мА).

Они уже пользуются на рынке достаточно большим спросом

Поэтому не важно, какими характеристиками обладает прибор, рано или поздно появится новый, более удобный и полезный в работе

Что такое электромагнитное реле, их виды и принцип работы

Для чего нужен магнитный пускатель и как его подключить

Что такое термостат и какой у него принцип работы

Что такое контактор: назначение, принцип работы, виды, схемы подключения

Принцип работы и схема подключения теплового реле

Как подключить однофазный электродвигатель — схема с конденсатором

Классификация по типу измеряемого давления

Приборы, служащие для получения данных о параметрах давления газа в газгольдерах, транспортирующих магистралях, в газовых баллонах и прочих резервуарах, классифицируются по нескольким признакам. Они различаются по своему устройству и принципу действия.

Устройства, с помощью которых измеряют давление, подразделяются на классы по:

• виду измеряемого давления;
• назначению;
• принципу действия;
• классу точности.

По виду измеряемого давления приборы, предназначенные для определения точных показателей, делят на манометры, вакуумметры, тягомеры, напоромеры, барометры и другие.

В зависимости от степени защищенности от влияния внешней среды производят следующие приборы:

• стандартные;
• защищенные от попадания пыли;
• водонепроницаемые;
• защищенные от агрессивных сред;
• взрывоустойчивые.

Одно изделие может сочетать в себе несколько видов защиты.

На схеме представлено разделение измерительных устройств по принципу действия, по виду давления, по применению и по отображению. Жидкостные и грузопоршневые приборы для получения данных о давлении газа применяют редко

Манометр представляет собой небольшой по размерам прибор, с использованием которого измеряют давление или разность давлений. Принцип работы этого контрольно-измерительного прибора зависит от его внутреннего устройства. В пределах одного класса они еще подразделяются на группы в зависимости от класса точности.

Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».

Большинство разновидностей манометров предназначено для измерения величин избыточного давления. Их особенность в том, что они показывают давление, представляющее разницу между абсолютным и атмосферным.

Вакуумметры — это устройства, показывающие значение давления разреженного газа. Применяя мановакуумметры, измеряют избыточное давление и давление разреженного газа. Информация отображается на единой шкале.

С помощью напоромеров определяют параметры избыточного давления со значениями до 40 кПа. Тягомеры, напротив, позволяют измерить разреженность до – 40 кПа. Тягонапоромерами измеряют разреженность и избыточное давление в интервале от – 20 до + 20 кПа.

Манометры применяют в самых разнообразных отраслях

Работа с газом предполагает высокий риск, поэтому важно контролировать все показатели системы. Информация о давлении дает пользователям сведения о текущем состоянии измеряемого объекта. Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных  точках

Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа

Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных  точках. Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа.

Устройство и принцип работы электроконтактного манометра

При эксплуатации теплотехнического оборудования важнейшую роль играет обеспечение безопасности не только самого оборудования, но и персонала, который его обслуживает. Для этого необходимо, чтобы рабочие параметры агрегатов не выходили за допустимые пределы, установленные заводом-изготовителем. Если же такое произошло, то необходимо, чтобы автоматика безопасности немедленно останавливала оборудование и не давала ему включаться до устранения неисправности.

В состав автоматики безопасности входит большое число приборов, каждый из которых отвечает за контроль своего параметра. Например, для контроля давления теплоносителя в котлах, системах отопления используются реле давления или электроконтактные манометры (ЭКМ).

Устройство электроконтактных манометров позволяет не только измерять избыточное давление жидкостей, паров и газов, но также и осуществлять управление внешними электрическими цепями путем включения и выключения контрольно-коммутационных контактов в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактные манометры изготавливаются с замыкающими и размыкающими контактами (зависит от типа исполнения) сигнального устройства, имеющими установку на срабатывание при верхнем и нижнем заданных значениях давления. Благодаря различным исполнениям ЭКМ в теплотехнике можно использовать не только для защитных целей, таких как контроль давления теплоносителя в котельных или ЦТП, но также и для управления активными компонентами данных систем – насосами, клапанами и так далее.

Принцип работы электроконтактного манометра

Алгоритм измерения давления ЭКМ идентичен пружинному манометру и основан на уравновешивании измеряемого давления силами упругой деформации трубчатой пружины. Устройство электроконтактного манометра в чем-то также похоже на пружинные манометры, но имеет свои нюансы в связи с появлением коммутационных контактов.

Измеряемое давление подается во внутреннюю полость манометрической пружины (1) (трубки Бурдона), один конец которой жестко закреплен в держателе (2) с помощью пайки, а другой свободен. При подаче давления внутрь трубки перемещение ее свободного конца через тягу (3) передается на сектор (4) и трибку (5) с насаженной на ее ось стрелкой (6). Стрелка перемещается вдоль шкалы (7) и показывает измеряемое давление. Вместе с показывающей стрелкой перемещается и поводок (8), несущий на себе контакт (9). Поводок (8), в свою очередь, перемещается между двумя подвижными поводками, несущими на себе контакты. Подвижные поводки ограничены сигнальными стрелками (10) и (11). Когда измеряемое давление достигает значения, заданного сигнальными стрелками, поводок (8) с контактом замыкается со стрелкой и тем самым происходит размыкание или замыкание электрической цепи, к которой подключены контакты ЭКМ. В результате данные коммутационные режимы можно использовать для управления оборудованием или процессами.

Устройство и принцип работы электроконтактного манометра, 4.50 / 5 (4 голосов)

Расскажите о нас друзьям:

Электроконтактный манометр своими руками

В основе конструкции электроконтактного манометра лежит обычный стрелочный манометр для измерения давления. Если подходящего устройства нет под рукой, или стоимость его представляется слишком высокой, то можно попробовать изготовить такой электроконтактный прибор самостоятельно.

Для этого потребуется:

• Исправный стрелочный манометр.
• Две жестяные полоски размером 3×15 мм.
• Проводки разного цвета.
• Двухсторонний скотч, самый тонкий из доступных.
• Паяльник, припой, канифоль или паяльная кислота.
• Дрель.
• Пассатижи, шило, тиски.

https://www.youtube.com/watch?v=vJPJ_ScLdZM

Последовательность операций по изготовлению следующая:

• Шилом или тонкой отверткой поддеть стопорное кольцо, фиксирующее стекло.
• Вынуть кольцо, стекло и уплотнительную прокладку.
• Закрепит корпус в тисках через прокладки, просверлить в нем два отверстия так, чтобы проводки проходили в них с небольшим зазором.
• Вырезать две жестяные полоски и согнуть их концы так, чтобы длина короткой части была больше, чем расстояние от стрелки до циферблата.
• К другому концу каждой полоски припаять проводок, тщательно залудив место пайки.
• Разместить полоски на циферблате так, чтобы стрелка касалась загнутой части в месте, соответствующем (Рвкл) или (Роткл).
• Проверить качество контакта омметром или контрольной лампочкой.
• Приклеить двухсторонним скотчем пластинки к циферблату.
• Проводки вывести через отверстия.

Далее следует установить на место уплотнительную прокладку и стекло и зафиксировать его стопорным кольцом. Общий провод можно присоединить к любой металлической детали устройства. Контактный манометр, изготовленный своими руками, готов к работе. Степень электробезопасности такого технического решения остается под сомнением, поэтому лучше избегать прикосновений к проводящим деталям работающей установки.
