Установка роторной косилки на мотоблок кентавр

Классификация

Отметим, что известны различные типы конструкций, и их перечень не ограничивается перечисленными тремя. Однако именно косилки роторного и сегментного типа, а также типа «повозка» являются не только самыми востребованными, но и без особых усилий доступны к сборке в домашних условиях. Каждый тип конструкции имеет свои особенности и свои достоинства и недостатки, существенные в одних условиях работы и незначительные – в других.

Роторные

Оборудование этого типа предназначено, прежде всего, для срезания зарослей сорной травы и тонких кустарников. Имея в хозяйстве приспособление роторного типа, можно без особых усилий удалять траву на больших площадях. Второе название этой косилки — дисковая, поскольку конструкция устройства предполагает диски, внутри которых располагаются движущиеся ножи. Количество дисков различается в зависимости от конструкции, но, как правило, их два или три. Установка роторной косилки на мотоблок обычно предполагает фронтальное крепление, но существуют разновидности дисковых устройств, которые крепятся сбоку или сзади, являясь полуприцепными или прицепными.

Принцип работы этого оборудования предполагает передачу крутящего момента от опорного колеса к дискам. Сами диски закреплены на раме, опорой которой служат салазки. Благодаря тем же салазкам, может регулироваться и высота срезания растений. Диски располагаются в ряд, и чем их больше, тем шире полоса захвата. Используются такие косилки и на пастбищах, и на больших огородных хозяйствах.

Сегментные

Конструкция сегментной косилки предельно проста. В нее входит рама и зафиксированные на ней бруски (как правило, их два). Между брусками размещаются ножи, совершающие обратно-поступательные движения по принципу ножниц. Причем работа сегментов чередуется — пока один находится в движении, другой – неподвижен. Скос травы производится быстро и равномерно, а особенности конструкции устройства позволяют успешно использовать его для покоса на поверхностях со сложным рельефом.

Рама размещается на опорных колесах, благодаря чему возможно как фронтальное размещение, так и крепление позади мотоблока. Как и в варианте роторного типа, конструкция предусматривает салазки, позволяющие регулировать высоту срезания травы. Благодаря особенностям принципа работы, устройства этого типа хорошо справляются с сорняками с толстыми стеблями, успешно скашивают сухие растения и очень эффективны при заготовке зеленых кормов.

Одним из главных достоинств, которые отмечают пользователи, является доступность, простота в использовании устройств этого типа и довольно редкие поломки. Однако есть у сегментных косилок и недостатки. К ним относят небольшую производительность, кроме того, оборудование этого типа не очень подходит для скоса невысоких растений.

Косилка-повозка

Оборудование этого типа обычно агрегируется с тяжелыми мотоблоками, оснащенными системами водяного охлаждения. Предназначены косилки-повозки для масштабных работ — срезание в больших количествах высоких и толстых сорняков и кустарников, крупные заготовки сена. Иногда конструкция оснащается граблями, что существенно упрощает сборку скошенной травы. Как и в других типах конструкций, имеются салазки для регулировки высоты скашивания.

Самодельная косилка-повозка своими руками

С помощью самоходной косилки можно с легкостью избавиться от травы, имеющей широкий стебель. Рассмотрим особенности изготовления агрегата.

Материалы и инструменты

Для сборки сенокосилки Вам понадобятся:

• рама из металлических уголков;
• 4 колеса;
• металлический лист или фанера (размер 80х40см);
• 2 банки из-под консервов;
• 8 металлических дисков;
• 4 лезвия;
• втулка;
• барабан;
• болты;
• транспортная лента.

Знаете ли вы? Чем шире и больше колеса на косилке, тем меньше они повреждают газон и не оставляют за собой следов.

Имея в наличии перечисленные материалы, можно приступить к сборке устройства при помощи стандартного набора инструментов.

Список действий

Предлагаем ознакомиться с инструкцией по сборке косилки:

1. Разместите на раме металлический лист.
2. Выполните установку на раму двух консервных банок без крышки и дна. Вместо дна установите металлические диски, диаметр внешних — 20 см, внутренних —17 см.
3. Выполните попарное соединение дисков: скрепите их с помощью болтов.
4. Прикрепите лезвия к дискам таким образом, чтобы между ними было одинаковое расстояние, что позволило бы им свободно вращаться.
5. Вставьте втулку в барабанную деталь, крепко закрепите ее на раме.
6. На раму положите лист, изготовленный из стальных уголков.
7. Выполните соединение барабанов. Для этого вам понадобится транспортная лента.
8. Осуществите крепеж нижней втулки барабана, а к последнему присоедините уголки.

Какие косилки собирают мастера

При сборке самодельной косы для мотоблока обычно пользуются подручным материалом, который давно валяется в сарае или остается от какого либо сломанного прибора. Ведь главная цель при создании косилки своими руками, это сэкономить деньги и добиться при этом максимального результата. Один использует для сбора такой конструкции цепь от бензопилы, второй Модели, придуманные простыми читателями порой удивляют своей простотой и задумкой конструкцией даже профессионалов.

Косилки, которые собирают своими руками обычно фронтального типа и имеют конструкции:

1. Роторные косилки
2. Сегментные косилки
3. Косилка-повозка

При сборке за основу такой самодельной конструкции часто применяют конструкций заводских моделей. Многие детали можно приобрести в магазинах и использовать в своей конструкции. Да и схемы таких моделей легко можно найти в интернете, а работу увидеть на видео. А прочность заводских моделей косилок для мотоблока уже проверенна временем. Единственное что стоит отметить, что в сельской местности это сделать практически невозможно. Поэтому зачастую используют металлолом.

Основанием для роторной и сегментной косилки является сварная рама. Ее варят из металлических уголков, которые есть под рукой, но стандартно берут 4х4 см. На раму крепят корпуса подшипников для колесной оси. А дальше уже делают саму рабочую часть косилки, того вида которую вы выбрали.

Роторная косилка

Роторная косилка для мотоблока Нева предназначена для скашивания травы, кустарников, которые имеют стебель диаметром до 1 см. Скошенная трава располагается на поверхности равномерными рядами, это упрощает ее сбор и сушку. Из-за небольших размеров и компактности оборудование легко транспортируется.

Мотоблоки и агрегатируются с навесными роторными косилками спереди, от привода агрегатов через клиновой ремень.

Роторная косилка выпускается в двух вариантах:

• с 1 диском;
• с 2 дисками.

К мотоблокам Нева подходят оба варианта.

Роторное навесное оборудование широко распространено у фермеров, т.к. справляется с большим объемом работ и отлично переносит сложные неровности на поверхности.

Однодисковая роторная косилка

Роторная косилка с 1 диском представлена моделью КР-05, специально выпущенной заводом «Красный Октябрь» (Санкт-Петербург) для мотоблока Нева.

Конструкция модели компактна, проста, состоит из 1 большого диска, позволяющего маневрировать и скашивать траву, кустарники в сложных местах.

Косилка роторная КР-05 имеет следующие технические характеристики:

1. Скорость передвижения — 2-4 км/ч.
2. Продуктивность — 0,15 га/ч.
3. Ширина захвата — 560 мм.
4. Скорость вращения диска — 2500 об/мин.
5. Высота покоса — 1000 мм.
6. Вес машины — 30 кг.
7. Размеры машины — 700х700х680 мм.

Подходит косилка для мотоблока Нева (МБ-2, МБ), Кадви, Ока.

Достоинства модели КР-05:

• компактность;
• мобильность;
• удобство при эксплуатации;
• простота конструкции;
• высокая безопасность;
• простая установка на мотоблок;
• высокая маневренность;
• доступная цена.

Из отзывов пользователей видно, что оно не так эффективно, как косилка с 2 дисками, но по маневренности и работе в ограниченных пространствах лидирует.

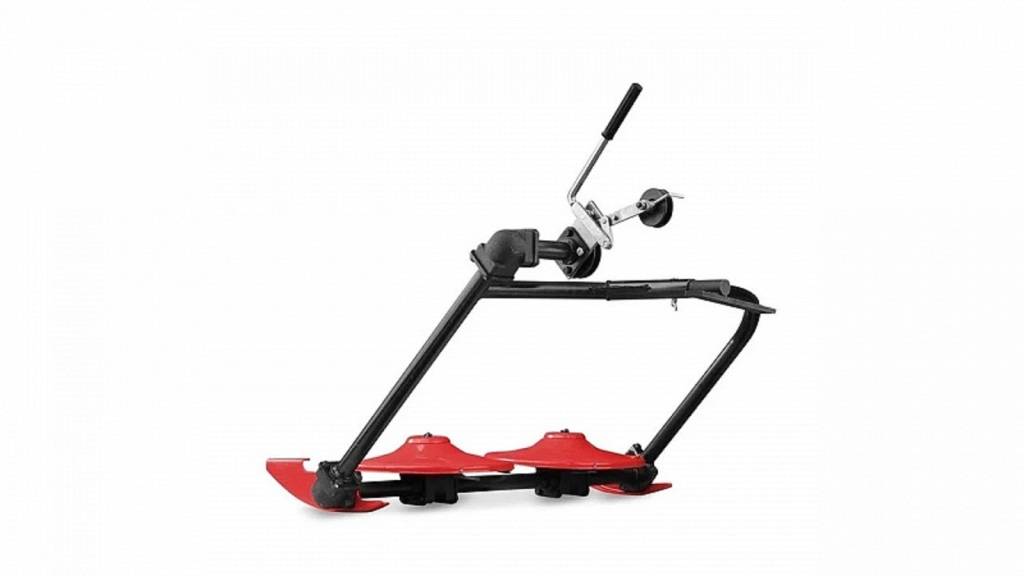

Двухдисковая роторная косилка

Для скашивания грубо-стебельной, травяной растительности, зерновых культур, мелких кустарников на больших площадях чаще применяют навесной механизм с 2 дисками. Он эффективно работает на ровной поверхности без препятствий: деревьев, ям, холмов, ограждений. На неровностях работает хуже, тяжелее эксплуатируется, но фермеры применяют его и на малых участках, обочинах дорог, склонах с небольшим боковым наклоном и крутизной.

Скошенная трава равномерно укладывается в отдельные ряды, сушится естественным образом и собирается.

Для мотоблока Нева используется роторная косилка Заря с 2 дисками, производителем которой является ОАО «Калужский двигатель».

Принцип действия косилки к мотоблоку Нева простой.

На дисках расположены 4 ножа, которые прикреплены шплинтами. При вращении дисков навстречу друг другу создается центробежная сила, выталкивающая ножи. Режущие лезвия работают до тех пор, пока работает двигатель мотоблока.

Косьба с 2 дисками значительно увеличивает площадь покоса. Для Зари она составляет 80 см и является отличным показателем.

Регулировка высоты скашивания травы осуществляется с помощью особых салазок.

Заря для мотоблока Нева имеет такие характеристики:

1. Размеры машины — 810х930х780 мм.
2. Вес — 33 кг.
3. Ширина обработки — 800 мм.
4. Эксплуатационная скорость — 2,87 км/ч.
5. Высота покоса — до 1000 мм.
6. Продуктивность — 0,2 га/ч.
7. Частота вращения режущего диска — 2370-2635 об/мин.
8. Регулируемая высота скашивания — 3-10 см.

Недостатки роторного навесного мезанизма Заря следующие:

1. Необходимость в тщательной проверке устройства перед запуском. Неправильное крепление ножей может привести к повышенному травматизму.
2. Постоянный контроль движений.
3. Наличие ограничений на скашиваемую траву. Она должна быть до 1 м и прямостоячей.

https://youtube.com/watch?v=ZtXWnhs-v2A

По отзывам пользователей, косилка Заря отличается качеством, надежностью, безотказной работой.

Какие модели подходят?

Многообразие моделей дополнительного оборудования для моторизованной техники создает условия для подбора подходящего решения к каждому виду мотоблоков. Но как не ошибиться при покупке? Наиболее популярными на отечественном рынке считаются косилки «Заря». Производит их калужское предприятие, есть несколько модификаций. Чтобы узнать, подходит ли косилка «Заря» к мотоблокам «Салют-5» и «Салют-100», нужно изучить паспорт изделия. Нужная модель будет иметь обозначение КР. 05.000-04 или ЗиД КР-1 (производится заводом в Коврове).

Кроме того, обратить внимание стоит на модель КМ-0,5 «терминатор» с регулируемой высотой среза от 5 до 100 мм, измельчителем. Ширина среза при работе изделия достигает полуметра

Ножи не требуют заточки, имеют самозатачивающуюся структуру. КНС-0,8 «Стриж» относится к категории сегментных моделей, подходит для окашивания дорожных обочин, ухода за участками, формирования газонов. К ее особенностям относится боковое расположение режущего элемента относительно самого мотоблока. Полотно ножей имеет защиту в виде пальцев, предотвращающих получение повреждений.

Это интересно: Особенности эксплуатации электрических и аккумуляторных газонокосилок ryobi (риоби) (видео)

Отличия Зари и Зари-1

В более поздней модели Заря-1 повысилась скорость вращения дисков: с 1800—2400 оборотов в минуту до 2635 об/мин. Немного увеличился вес – с 31 до 35 кг. Еще одно усовершенствование – новые лыжи. Они значительно облегчили работу на неровных поверхностях.

Косилка Заря в разобранном виде

Темпы кошения у двух устройств сильно не отличаются. Первый агрегат работает на скорости 2-4 км/ час, модель для мотоблока Угра – 1,5-3 км/час. Одинаковый и захват – 80 см.

Основное отличие состоит в способе крепления. Простая Заря крепится спереди мотоблока и присоединяется к шкиву двигателя посредством натяжного устройства. Ременное крепление входит в комплект. Заря-1 подсоединяется к валу отбора мощности мотоблока Угра через универсальный редуктор.

Заря и Заря-1 – хорошие помощники на малых участках при частном доме и в крупных коммунальных хозяйствах. Навесное оборудование дополняет популярные модели бензиновых мотоблоков. Быстрые, надежные, с улучшенной компоновкой устройства облегчат жизнь владельцу придомового участка, садоводу, заготовителю высушенных травяных кормов.

Сегментная косилка для мотоблока

Устройство имеет типичные для косилки задачи, вот только название оно такое получило благодаря особому виду режущих деталей – острых треугольников крупного размера. Благодаря адаптивности всех деталей к любым погодным условиям, машина используется в практически любых климатических зонах (помимо пустынных участков).

К базовым преимуществам косилок указанного плана следует отнести:

• Высокий уровень производительности. Ширина одновременного захвата может достигать 2х метров. При всем этом техника передвигается довольно быстро и отлично маневрирует;
• Небольшой вес самой навески позволит установить ее даже на самые маленькие мотоблоки и тракторы;
• Продуманная энергоемкость аппарата позволит не оказывает никакого влияния на финансовые затраты при покупке топлива;
• Легкость управления (отсутствует необходимость подключения гидравлики) и простота конструкции позволят собрать и установить оборудование самостоятельно;
• Доступная стоимость самой навески и необходимых деталей;
• Продолжительный срок службы;
• Высокое качество всех составляющих элементов.

• Нева;
• МТЗ;
• Салют;
• Заря;
• МБ 2;
• Агат;
• Ока;
• Агро;
• Зубр;
• Кентавр;
• Урал;
• Патриот и другим.

Во время работы с устройством необходимо всегда следить за тем, чтобы режущий аппарат косилки прикрывался специальным протекционным кожухом

Важно, чтобы мотоблок останавливался одновременно с приведением в действие ВОМ. Все операции, касающиеся очистки режущих элементов можно проводить только после полной заглушки мотора

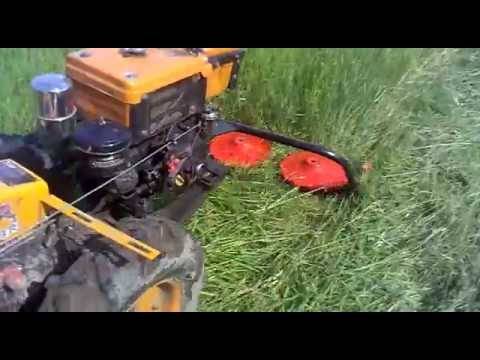

Роторная косилка для мотоблока

Приспособления указанного типа называют еще дисковыми. Судя по названию, становится понятно, что в процессе срезания травы участвуют специализированные диски. Если распределять эти косилки по способу подсоединения, они разделяются на те, которые подключаются к шкиву посредством ремня и те, что напрямую к ВОМу.

Принцип работы агрегата следующий: диски крутятся друг на друга, что позволяет не только грамотно скашивать траву, но и аккуратно складывать ее в ряд для дальнейшей уборки и транспортировки. В результате такой работы можно легко и быстро собрать растительность и сложить ее в специально подготовленное место.

Что касается конструкционных особенностей, то роторная косилка к мотоблоку основывается на металлической раме, где установлено опорное колесо с режущим элементом. Во время движения опорное колесо способствует движению ножей, которые и осуществляют срезание травы. Визуальное отображение устройства машины отображено на следующих чертежах: Как известно, разные модификации косилок могут быть оснащены тремя лезвиями. Зачастую такие навески сопровождаются «лыжами», способствующими проведению операции даже на неровной поверхности. К положительным особенностям следует отнести особый барабан, который проталкивает траву, позволяя работать даже с плотными и толстыми растениями. Но подобные приспособления не рассчитаны на обработку больших территорий.

Особенности и устройство

Этот вид навесного оборудования отличается от других вариантов не только по назначению, но и по способу скашивания травы. Более того – есть разные типы косилок, но все они выполняют схожие функции, имеют одинаковые узлы в конструкции. Что касается главных особенностей, они такие:

Косить можно траву или же сорняки с толстыми твердыми стеблями, мелкую поросль

Важно подобрать вариант, который справится с нагрузкой, не выйдет из строя через короткий срок.
Производительность у разных видов различается. Подбирать следует под площадь участка, если она небольшая, лучше всего применять самые простые системы

Для больших участков следует использовать более сложные и производительные системы.
Привод, от которого работает навесное оборудование, зависит от типа мотоблока, места крепления. Чаще всего его присоединяют через ременную передачу, гораздо реже – с помощью вала отбора мощности.
На раме закрепляются основные узлы, поэтому она должна быть прочной, выдерживать нагрузки. Важным элементом является соединение с мотоблоком, если нет специальноого соединительного узла, понадобится использовать дополнительную сцепку, ее можно купить в готовом виде.
Рабочий узел может иметь разную конфигурацию, все зависит от того, для чего надо косить траву или другие растения. Если для заготовки сена, то выбирать стоит сегментный либо дисковый варианты, они аккуратно срезают стебли. Когда нужно просто убрать сорняки, больше подойдет тележка-мульчер, после которой остается измельченная зеленая масса.
Производительность у разных моделей отличается. Поэтому подбирать стоит исходя их того, какие площади придется косить.

При изготовлении самодельной косилки для мотоблока лучше предварительно посмотреть готовые варианты, увидеть их в реальности. Тогда будет намного проще собирать конструкцию, плюс легче разобраться в устройстве некоторых узлов, чтобы реализовать их самостоятельно.

Виды косилок

Мотокультиваторы стали незаменимыми помощниками в работе на ферме и приусадебном участке. Добиться универсальности применения техники помогает большой выбор навесного оборудования.

Для мотоблока Салют 5 существует несколько типов дополнительных устройств, среди которых выделяют:

• косилки различного типа;
• снегоуборщики;
• картофелесажалки;
• прицепы и плуги.

Косилки считаются самым востребованным типом навесного оборудования. Используют их в качестве газонокосилок, для заготовки сена и т.д.

В этом видео вы узнаете подробнее о косилке для мотоблока:

Различают такие типы изделий:

• роторные;
• сегментные;
• терминатор.

Рассмотрим каждый из видов изделий в отдельности.

Газонокосилка

Такие изделия используются на приусадебных участках довольно часто. Подбирая газонокосилку, владелец учитывает следующие моменты:

• Площадь обрабатываемой поверхности (участка, газона).
• Особенности рельефа (существуют агрегаты для работы в труднодоступных местах).
• Тип газона (для жесткой травы предусмотрены специальные изделия).

Газонокосилка для мотоблоков Салют (моделей 100 и 5) представляет собой приспособление, состоящее из опорной рамы и режущей поверхности. Обычно оснащается одним колесом и работает за счет мощности мотокультиватора.

Газонокосилок бывает несколько типов

Сенокосилка

Приспособление отличается тем, что, помимо скоса травы, способно укладывать ее в валки для удобства заготовки сена.

Выбирают сенокосилки для культиваторов по тем же параметрам, что и газонокосилки.

Для получения качественного сена приспособления способны обрабатывать высокую траву, а также кустарник. При правильном выборе оборудования устройство с сенокосилкой способно заготовить сезонный запас сена для одной особи крупного скота всего за сутки.

Сегментная

Сегментная косилка для мотоблоков Салют – универсальная конструкция, способная обрабатывать участки земли с различным рельефом.

Конструктивно – это рама, которая крепится в передней части мотоблока, одно колесо (ему передается импульс от мотокультиватора), два бруса из металла с ножами, расположенными между ними. Регулирование высоты скошенной травы происходит посредством специальных салазок, размещенных по бокам.

Роторная

Роторные косилки используются для обработки самых труднодоступных мест. Работает она за счет мотоблока (ходовая часть мотокультиватора приводит в действие косилку). Представляет собой аппарат с одним колесом и дисками с режущими поверхностями (расположены они между опорными брусками).

Терминатор

Косилка для культиватора Терминатор отличается управлением высотой среза и наличием измельчителя травы, что делает ее полноценным изделием для работы с газонами любого типа. Управление вынесено на руль мотоблока.

Агрегат укомплектован отличными прочными ножами, благодаря которым срезается не только молодая трава, но и кустарники, сорняки и некоторые молодые деревья.
