Как установить
Самостоятельно установить систему плавного пуска или мягкого хода на электроинструмент не сложно. Для этого сначала нужно разобрать рукоять инструмента, в том месте, где находится кнопка пуска. Затем нужно снять контакты с выключателя и подключить модуль в разрыв цепи между электродвигателем и кнопкой пуска. Выход УПП нужно подключить к электродвигателю. Все контакты при этом необходимо соединить между собой при помощи паяльника, а затем заизолировать.
Также контакты можно скрутить между собой и заизолировать при помощи термоусадочной трубки или простой изоленты. На завершающем этапе сборки, к электроинструменту обратно подсоединяется сетевой кабель, а корпус с рукояти устанавливается в свое первоначальное положение.
Кроме того, при желании, каждый пользователь может самостоятельно сделать систему плавного запуска, используя специальную плату КР1182ПМ1Р. Для изготовления такого устройства в домашних условиях, потребуется приобрести такие материалы и комплектующие как:
- припой;
- паяльник;

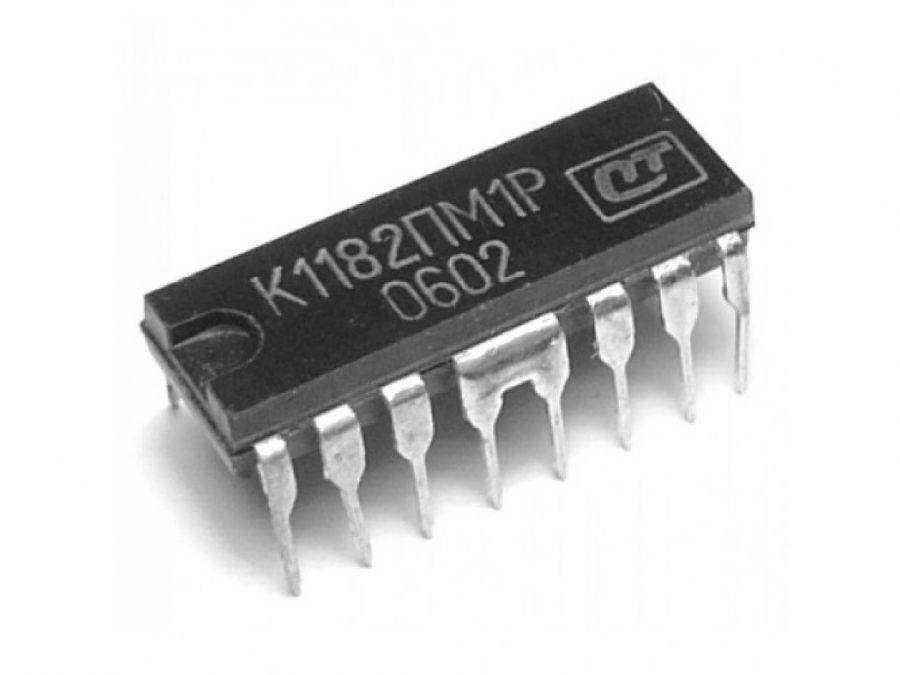

- микросхема КР1182ПМ1Р;
- набор конденсаторов, резисторов и симисторов.
Электронную схему этого устройства можно отыскать в интернете. Главным элементов в этом блоке мягкого запуска является плата. За силовую часть этого агрегата выступают симисторы. Главными достоинствами этого агрегата являются такие как простота применения (не нужно УПП дополнительно настраивать после его окончательной сборки), подходит к любому инструменту, работающему от сети 220В с переменным напряжением.
При необходимости такой блок можно установить в внутрь самого оборудования либо подключить к месту разрыва на кабеле питания. Лучше всего подключить такой УПП непосредственно к розетке, от которой в конечном итоге будет запитано оборудование.
Устройства плавного пуска
В условиях плавного старта асинхронной машины с использованием в электросхеме силового блока тиристоров подается ток несинусоидальной формы. Ускорение и торможение происходят за короткий промежуток времени. Многие собирают устройство плавного пуска своими руками. Это намного снижает его цену.
В этой схеме тиристоры подключены в цепи параллельно по встречному принципу. К общему электроду поступает управляющее напряжение. Такое устройство принято называть симистором. В случае трехфазной системы он присутствует в каждом проводе.
Для того чтобы отвести тепло, выделяемое при нагревании полупроводников, применяются радиаторы. Габариты, вес и цена устройств при этом возрастает.
Существует и другой вариант для решения проблемы нагрева. В схему подключают шунтирующий контакт. После старта контакты замыкаются. В этом случае возникает параллельная цепь, сопротивление которой меньше сопротивления полупроводников. А ток, как известно, выбирает путь наименьшего сопротивления. Пока происходит этот процесс, симисторы остывают. Пример такого подключения приведен ниже на рисунке.
Типы устройств плавного старта
Их можно разделить на четыре категории.
- Регулирующие пусковой момент. Принцип действия их таков, что они осуществляют контроль одной фазы. Но при контроле плавного старта не снижают пусковые токи. Поэтому спектр применения их ограничен.
- Регулирующие напряжение с отсутствием сигнала обратной связи. Работают они по заданной программе и являются одними из самых распространенных в использовании.
- Регулирующие напряжение с сигналом обратной связи. Их принцип действия — способность менять напряжение и регулировать величину тока в заданном диапазоне.
- Регулирующие ток с наличием сигнала обратной связи. Являются самыми современными из всех устройств подобного типа. Обеспечивают наибольшую точность управления.
Как сделать плавный пуск и регулятор оборотов для болгарки
Все бюджетные варианты УШМ имеют несколько недостатков. Во-первых, не имеется системы плавного пуска. Это очень важная опция. Наверняка все из вас включали этот мощный электроинструмент в сеть, и при запуске наблюдали, как падает накал лампочки, которая также подключена к этой сети.
Такое явление происходит по той причине, что мощные электродвигатели в момент запуска потребляют огромные токи, из-за которых проседает напряжение сети. Это может вывести из строя сам инструмент, особенно китайского производства с ненадежными обмотками, которые могут в один прекрасный день сгореть во время пуска.
То есть система мягкого старта защитит и сеть, и инструмент. К тому же в момент запуска инструмента происходит мощная отдача или толчок, а в случае внедрения системы мягкого старта такого, разумеется, не будет.
Во-вторых, отсутствует регулятор оборотов, который позволит долго работать инструментом, не нагружая его.
Схема, представленная ниже, от промышленного образца:
Она внедряется производителем в дорогие приборы.
К схеме можно подключать не только «болгарку», но и, в принципе, любые приборы – дрель, фрезерные и токарные станки. Но с учетом того, что в инструменте должен стоять именно коллекторный двигатель.
С асинхронными двигателями такое не пройдет. Там необходим частотный преобразователь.
Итак, необходимо сделать печатную плату и приступить к сборке.
В качестве регулирующего элемента задействован сдвоенный операционный усилитель LM358, который с помощью транзистора VT1 управляет силовым симистором.
Итак, силовым звеном в этой схеме является мощный симистор типа BTA20-600.
Такого симистора не оказалось в магазине и пришлось купить BTA28. Он чуть мощнее того, что по схеме. В общем, для двигателей с мощностью до 1 кВт можно использовать любой симистор с напряжением не ниже 600 В и током от 10-12 А. Но лучше иметь некоторый запас и взять симисторы на 20 А, все равно они стоят копейки.
Во время работы симистор будет греться, поэтому на него необходимо установить теплоотвод.
Чтобы не было вопросов по поводу того, что двигатель при пуске может потреблять токи, которые значительно превышают максимальный ток симистора, и последний может попросту сгореть, помните, что схема имеет мягкий старт, и пусковые токи можно не принимать во внимание. Наверняка всем знакомо явление самоиндукции
Этот эффект наблюдается при размыкании цепи, к которой подключена индуктивная нагрузка
Наверняка всем знакомо явление самоиндукции. Этот эффект наблюдается при размыкании цепи, к которой подключена индуктивная нагрузка.
То же самое и в этой схеме. Когда резко прекращается подача питания на двигатель, ток самоиндукции с него может спалить симистор. А снабберная цепь гасит самоиндукцию.
Резистор в этой цепи имеет сопротивление от 47 до 68 Ом, а мощность от 1 до 2 Вт. Конденсатор пленочный на 400 В. В данном варианте самоиндукция как побочный эффект.
Резистор R2 обеспечивает токогашение для низковольтной цепи управления.
Сама схема в какой-то мере является и нагрузкой, и стабилизирующим звеном. Благодаря этому после резистора можно не стабилизировать питание. Хотя в сети есть такие же схемы с дополнительным стабилитроном, использовать его бессмысленно, поскольку напряжение на выводах питания операционного усилителя в пределах нормы.
Возможные варианты замен для маломощных транзисторов можно увидеть на следующей картинке:
Печатная плата, которая упоминалась ранее, представляет собой только плату для устройства плавного пуска, и в ней нет компонентов для регулировки оборотов. Это сделано специально, поскольку в любом случае регулятор нужно выводить с помощью проводов.
Настройка регулятора выполняется с помощью многооборотного подстроечного резистора на 100 кОм.
А основная регулировка уже с помощью резистора R5. Стоит сказать, что схема такого рода не позволит осуществлять регулировку от нуля, только от 30 до 100%.
Если нужен более мощный регулятор, то его можно собрать по следующей схеме:
Эта схема позволяет регулировать мощность практически от нуля, но для «болгарки» это не имеет смысла.
Вначале схема обязательно проверяется на работоспособность путем подключения в качестве нагрузки лампочки на 40-60 Вт 220 В.
Если все в порядке, то после отключения от сети сразу же нужно проверить симистор на ощупь – он должен быть холодным.
Далее, плата подключается к «болгарке» и производится запуск.
Если все работает нормально – «болгарка» запускается плавно, и регулируются обороты, — то пора приступать к тестам под нагрузкой.
Прикрепленные файлы: СКАЧАТЬ
Изготовление розетки плавного пуска
Самое главное требование для такой розетки — это ее мобильность. Поэтому вам понадобится переноска.
С помощью нее можно будет плавно запускать инструмент в любом месте — в гараже, на даче, при строительстве своего дома на разных участках стройплощадки.
Первым делом переноску нужно разобрать.
Основные провода питания в ней могут быть либо припаяны, либо подсоединены на винтовых зажимах.
В зависимости от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть именно дополнительная розетка возле переноски, чтобы иметь возможность одновременно подключать инструмент в разных режимах.
Кстати, если вы по ошибке включите болгарку или циркулярку, имеющие заводской встроенный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент — получится задержка запуска пилы или оборотов диска на пару секунд, что не очень удобно в работе и без привычки может озадачить.
Вот реальные испытания такого подключения, проведенные одним мастером с ютуб BaRmAgLoT777. Его комментарий после таких опробований на гравере типа Dremel, дреле Bosch, фрезере Makita, циркулярной пиле Интерскол:
Далее для сборки розетки берете многожильный медный провод сечением 2,5мм2 и зачищаете его концы.
После чего необходимо залудить контактную площадку на переноске, куда будет припаиваться этот провод.
Надежно припаиваете жилы кабеля к этим площадкам.
Аккуратно укладываете провода и закрываете удлинитель.
Берете квадратную наружную розетку для установки на внешней поверхности стен, и в ее корпус примеряете блок плавного пуска. Так как он имеет компактные прямоугольные размеры, то должен поместиться туда без особых проблем.
Монтируете и закрепляете корпус розетки на одной площадке с удлинителем.
Блочок ПП подключаете в разрыв любого провода, фазного или нулевого. Не перепутайте, на него не подается одновременно фаза и ноль, т.е. 220В.
Он устанавливается на какой-то один из проводов.
Также для этого БПП, нет никакой разницы с какой стороны сделать вход, а с какой выход. Скрутки пропаиваются и изолируются термоусадкой.
После чего, все внутренности розетки собираются в корпус и остается всю конструкцию закрыть крышкой.
На этом вся переделка переноски и изготовление розетки можно считать завершенной. По времени это займет у вас не более 15 минут.
Что такое переноска с плавным пуском и ее преимущества
Данное устройство — это модернизированный электрический удлинитель, позволяющий плавно запускать питающиеся от сети устройства. Его плюсы заключаются в следующем:
- При включении рабочего инструмента нет скачка электроэнергии, что исключает перегрузки в бытовой сети.
- Меньше изнашиваются механические детали используемых приборов, ведь во время старта не осуществляется резкий удар по ним.
- Реже стачиваются и выгорают щетки.
- Менее подвержены выходу из строя обмотки ротора, а также статора.
- Исключается появление искорок на коллекторе якоря и выгорание ламелей этой детали.
- В момент включения электродрель и «болгарка» не будут внезапно вырываться из рук, что повышает безопасность осуществляемых работ.
Перечисленные преимущества несомненно важные, поэтому рекомендую заняться преображением переноски.
Схема устройства для болгарки с симистором на 10 А
Схема плавного пуска болгарки, своими силами изготовленного, предполагает применение контактных резисторов. Коэффициент полярности у модификаций, вы, не превышает 55 %. Наверное модели производятся с блокираторами. За защиту устройства отвечает проводной фильтр. Для пропускания тока используются трансиверы низкой частоты. Процесс понижения порогового напряжения осуществляется на транзисторе. Симистор тогда выступает стабилизатором. При подключении модели выходное сопротивление при перегрузке 10 А должно составлять около 55 Ом. Обкладки для пускателей подходят на полупроводниковой основе. Иногда устанавливаются магнитные трансиверы. Они хорошо справляются с малыми оборотами не бывают вариации поддерживать номинальную частоту.
Типы устройств плавного старта
Их можно разделить на четыре категории.
- Регулирующие пусковой момент. Принцип действия их таков, что они осуществляют контроль одной фазы. Но при контроле плавного старта не снижают пусковые токи. Поэтому спектр применения их ограничен.
- Регулирующие напряжение с отсутствием сигнала обратной связи. Работают они по заданной программе и являются одними из самых распространенных в использовании.
- Регулирующие напряжение с сигналом обратной связи. Их принцип действия — способность менять напряжение и регулировать величину тока в заданном диапазоне.
- Регулирующие ток с наличием сигнала обратной связи. Являются самыми современными из всех устройств подобного типа. Обеспечивают наибольшую точность управления.
Что это за функция, принцип работы, электрическая схема, плюсы УШМ с регулятором
Болгарка, не укомплектованная устройством регулировки оборотов, работает исключительно на максимальной скорости вращения. Оснащенная данной опцией позволяет снизить частоту вращения до величины, позволяющей качественно выполнить обработку материалов, которая невозможна на максимальном режиме.
В основе электронного блока регулятора оборотов заложен доработанный принцип диммера, где изменение мощности происходит ручным изменением величины переменного резистора. При помощи электронного контроля силы тока на рабочем валу шпинделя поддерживается крутящий момент, обеспечивающий работоспособность болгарки. Главными рабочими элементами такой схемы могут быть либо полупроводниковый прибор симистор, либо более продвинутый вариант с интегральной схемой.
Схема подключения без регулятора мощности
Электрическая схема обычных бытовых болгарок без дополнительных опций представлена на рисунке:
Электрическая схема болгарки. Источник фото здесь
Здесь две, не связанные между собой обмотки статора, через выключатель, имеющий в конструкции работающую от руки кнопку пуска, соединены с источником напряжения (бытовая сеть). Дальше каждая из обмоток с помощью специальных контактов соединяется с графитовыми щетками, которые с помощью пружин прижимаются к поверхности коллектора. В свою очередь концы обмоток ротора подключаются к ламелям коллектора, образуя замкнутую электрическую цепь.
Регулятор оборотов подключается в разрыв цепи между кнопкой включения/выключения и обмотками статора при расположении внутри корпуса болгарки. В случае исполнения в виде отдельного блока он часто может находиться в разрыве сетевого кабеля.
Как подключить прибор к болгарке, варианты
Подключение регулятора зависит от того, какой вид прибора выбран. Если используется простая схема, достаточно вмонтировать её в канал сетевого питания электроинструмента.
Установка самодельной платы
Не существует готовых рецептов по монтажу. Каждый, кто решил оборудовать УШМ регулятором, располагает его сообразно своим целям и модели инструмента. Кто-то вставляет прибор в ручку держателя, кто-то в специальную дополнительную коробку на корпусе.
В различных моделях пространство внутри корпуса болгарки может быть разным. В некоторых достаточно свободного места для установки управляющего блока. В других приходится выносить его на поверхность и крепить иным способом. Но хитрость в том, что, как правило, в задней части инструмента всегда существует определённая полость. Предназначена она для циркуляции воздуха и охлаждения.
Обычно именно здесь и располагается заводской регулятор оборотов. Сделанную своими руками схему можно поместить в это пространство. Чтобы регулятор не перегорел, тиристоры следует установить на радиатор.
Особенности монтажа готового блока
При покупке и установке заводского регулятора внутрь болгарки, чаще всего приходится модифицировать корпус — прорезать в нём отверстие для вывода регулировочного колеса. Но это может неблагоприятно отразиться на жёсткости кожуха. Поэтому предпочтительной является установка прибора снаружи.
Цифры на регулировочном колесе обозначают количество оборотов шпинделя.
Значение это не абсолютное, а условное. «1» — минимальные обороты, «9» — максимальные. Остальные цифры служат для ориентировки при регулировании. Расположение колеса на корпусе бывает различным. Например, на УШМ Bosch PWS 1300–125 CE, Wortex AG 1213–1 E или Watt WWS-900, оно расположено у основания рукояти. В других моделях, таких как Makita 9565 CVL, регулировочное колесо находится в торце кожуха.
Схема подключения регулятора к болгарке не сложная, но иногда не так просто протянуть кабели к кнопке, которая располагается на другом конце корпуса прибора. Задача может решиться подбором оптимального сечения провода или выводом его на поверхность кожуха.
Хороший вариант — установка регулятора на поверхности прибора или крепление к сетевому кабелю. Не всегда всё получается с первой попытки, иногда прибор приходится протестировать, после чего внести некоторые коррективы. А это легче делать, когда доступ к его элементам открыт.
Для чего болгарке низкие обороты?
Встроенная функция регулирования скорости диска позволит деликатно обрабатывать такие материалы, как пластмасса или древесина. На низких оборотах повышается комфортность и безопасность работы. Особенно полезна такая функция в электро- и радиомонтажной практике, в автосервисах и реставрационных мастерских.
Кроме того, среди профессиональных пользователей электроинструмента существует устойчивое мнение, что чем проще устроен аппарат, тем он надёжнее. А дополнительный сервисный «фарш» лучше вынести за пределы силового агрегата. При таком раскладе ремонт техники значительно упрощается. Поэтому некоторые компании специально выпускают выносные отдельные электронные регуляторы, которые подключаются к сетевому шнуру машины.
Как собрать схему регулятора своими руками
Простейший регулятор мощности, подходящий для болгарки, паяльника или лампочки, легко собрать своими руками.
Принципиальная электрическая схема
Для того чтобы собрать простейший регулятор оборотов для болгарки, необходимо приобрести детали, изображённые на этой схеме.
Принципиальная схема регулятора оборотов
- R1 — резистор, сопротивлением 4,7 кОм;
- VR1 — подстроечный резистор, 500 кОм;
- C1 — конденсатор 0,1 мкФ х 400 В;
- DIAC — симистор (симметричный тиристор) DB3;
- TRIAC — симистор BT-136/138.
Работа схемы
Подстроечный резистор VR1 изменяет время заряда конденсатора C1. При подаче напряжения на схему, в первый момент времени (первый полупериод входной синусоиды) симисторы DB3 и TRIAC закрыты. Напряжение на выходе равно нулю. Конденсатор C1 заряжается, напряжение на нём возрастает. В определённый момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превышает порог открытия симистора DB3, симистор открывается. Напряжение с конденсатора передаётся на управляющий электрод симистора TRIAC, который также открывается. Через открытый симистор начинает протекать ток. В начале второго полупериода синусоиды симисторы закрываются до тех пор, пока конденсатор C1 не перезарядится в обратную сторону. Таким образом, на выходе получается импульсный сигнал сложной формы, амплитуда которого зависит от времени работы цепи C1-VR1-R1.
Порядок сборки
Сборка этой схемы не затруднит даже начинающего радиолюбителя. Запчасти доступны, купить их можно в любом магазине. В том числе и выпаять со старых плат. Порядок сборки регулятора на тиристорах следующий:
Как сделать регулировку для УШМ в домашних условиях, самодельные варианты
Относительно простую схему регулировки на полупроводниковых приборах некоторые пользователи, имеющие навык работы с электротехническими технологиями, могут сделать самостоятельно. Однако, она не сможет эффективно подстраивать силу тока при снижении оборотов, и величина крутящего момента на рабочем валу может быть недостаточной. Это не будет большим препятствием при проведении работ по полировке, резке тонколистового металла или обработке мягких материалов (пластика и подобных ему).
Если изготовление схемы собственными руками вызывает затруднения или характер работ с болгаркой, например с камнем или керамикой, требует использовать более сложную систему с микросхемой, возможен вариант приобретения готового блока и установки его на болгарку.
Стандартный диммер для изменения яркости освещения нашел применение в эксплуатации болгарки в следующем видео.
Важно: мощность диммера должна быть минимум не меньше мощности болгарки. Качество полировальных работ и меньшее количество выделяемой пыли при их проведении определяют целесообразность доработки электрической части болгарки с использованием стандартного диммера. Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя
Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя.
Управление частотой вращения некоторых электрических инструментов можно осуществлять не только вручную с помощью поворотного колесика. Некоторыми устройствами удобнее управлять с помощью педалей. В следующем видео автор демонстрирует такой способ управления. Здесь взят регулятор оборотов выполненный в виде педали со швейной машинки и адаптирован для управления электрическим лобзиком. Ничего не мешает сделать такой вариант управления болгаркой, однако необходимость этого должна быть обоснована характером проводимых работ.
Без потери мощности
Регулятор, который изменяет обороты, не теряя мощности, самостоятельно изготовить практически невозможно. Такие устройства с обратной связью по отслеживанию величины оборотов и корректировкой на их основании силы тока выпускаются только производителями болгарок. Изготовить или установить самостоятельно можно только регуляторы на полупроводниковых схемах, которые не гарантируют 100% сохранения мощности при изменении частоты вращения шпинделя болгарки.
Как уменьшить/увеличить скорость вращения диска
Готовую недорогую китайского производства плату можно смонтировать, как сделал автор следующего видео, в отдельном пластиковом корпусе, подключенного к кабелю с вилкой и установленном на нем розеткой. Подключив вилку к электрической сети, а болгарку к нему через розетку, можно изменяя регулировочным колесиком величину переменного сопротивления, устанавливать на УШМ требуемые обороты. Полировка поверхности таким электроинструментом будет производиться намного качественнее.
Как поставить, подключить
Пользователи болгарок придумали много разных способов компоновки регулятора оборотов и болгарки, для которой он предназначен. Он может находиться в качестве автономного элемента вне корпуса болгарки, так и встраиваться внутрь. Ниже представлены видео с такими вариантами.
В качестве внешнего управляющего устройства в следующем видео автор использует переноску с кнопкой включения/выключения. Как раз вместо этой самой кнопки вставляется готовая китайская плата на полупроводниках. Технология электромонтажных работ выполнена на хорошем техническом уровне. Такую переноску будет удобно использовать во время выполнения болгаркой работ, требующих применения низких оборотов.
Разместить дополнительные устройства внутри корпуса болгарки бывает достаточно сложной проблемой. Часто требуется принятие нетривиальных решений, как, например, в следующем видео. Здесь, чтобы поместить плату с регулировкой оборотов и плавным пуском, пришлось поменять кнопки, задействованные в работе рычага включения/выключения. В освободившееся пространство удалось разместить симистор с радиатором охлаждения регулятора оборотов и плату с микросхемой плавного пуска болгарки.
Как отключить, убрать датчик напряжения
В следующем видео у автора на одной из моделей болгарки вышел из строя регулятор оборотов. Попытки его отремонтировать не увенчались успехом. Автор описывает, как можно убрать поломанный регулятор и собрать электрическую схему без него (просто подключить обмотки статора напрямую через выключатель). Болгарка будет функционировать, только на одних лишь максимальных оборотах.
Как сделать своими руками
Собрать самостоятельно регулятор оборотов по схеме сумеет даже начинающий радиолюбитель. Комплектующие для изготовления такого устройства можно приобрести в любых специализированных магазинах. Кроме того, их можно снять из старой, ненужной платы (в этом случае их рекомендуется в обязательном порядке проверить на работоспособность). Для самостоятельного изготовления регулятора оборотов необходимо:
- Собрать согласно инструкции на плате электрическую схему (тиристоры рекомендуется устанавливать на медный либо алюминиевый радиатор).
- Используя обыкновенную лампу накаливания выполнить проверку собранной схемы на предмет ее работоспособности. После применения этого устройства и его регулировки, уровень накала лампы должен меняться.
- Готовое изделие установить на УШМ.
На завершающем этапе необходимо провести предварительное тестирование работы самодельного регулятора. Если прибор работает успешно, без сбоев, тогда его нужно закрепить, а затем закрыть кожухом. Если при создании такого самодельного устройства была использована простая схема, тогда его можно закрепить в канале, где размещено сетевое питание УШМ.
Следует отметить, что не существует готового решения относительно монтажа самодельной платы регулятора в УШМ. Это обусловлено тем, что в разных моделях болгарок, свободное пространство также может отличаться. В некоторых случаях, если свободного пространства непосредственно внутри корпуса недостаточно для установки платы, тогда ее монтируют на его внешнюю часть.
Однако при этом нужно отметить, что практически во всех моделях болгарок, в районе задней части есть небольшая пустота в виде полости. Главное предназначение такой полости заключается в том, что она обеспечивает циркуляцию воздуха и является частью системы охлаждения электроинструмента. Как правило, именно в этой полости устанавливаются заводские регуляторы оборотов. Поэтому в то же место можно вмонтировать собственноручно сделанную схему.
Самодельные варианты
Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.
Простейшая схема
УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.
Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.
Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).
Плавный пуск на микросхеме
Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.
Схема 2. Схема плавного пуска электроинструмента
Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.
При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.
Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.
Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.
Устройство плавного пуска — электротехническое устройство, используемое в асинхронных электродвигателях, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в в безопасных пределах. Его применение уменьшает пусковые токи, снижает вероятность перегрева двигателя, устраняет рывки в механических приводах, что, в конечном итоге, повышает срок службы электродвигателя.
