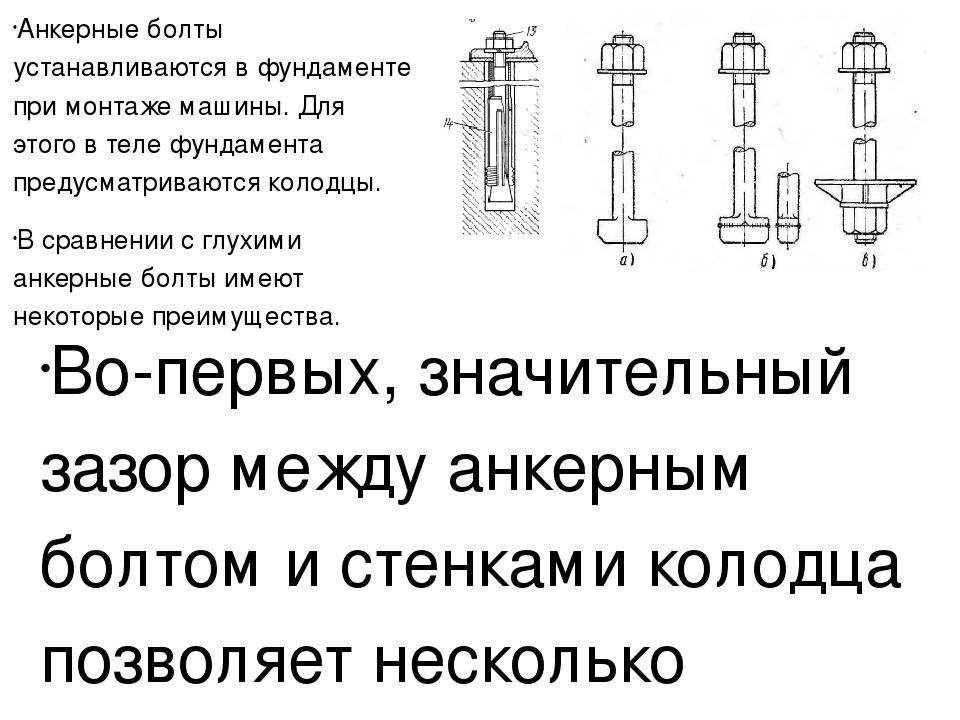

Установка анкерных болтов

Устройство фундамента станков

На дно котлована насыпают песчано-гравиевую подушку (по 15-20 сантиметров на каждую фракцию). Следующий этап – строительство опалубки, опоясывающей контур фундамента. Ее собирают из съемных металлических или деревянных щитов, соединенных поперечными стяжками. Затем во внутреннюю полость основания вводят армирующий каркас (в основаниях для небольших станков можно обойтись без каркаса), а дно опалубки укрывают слоем гидроизоляции. В особых случаях на дно основания укладывают особый материал, гасящий вибрацию (дубовый брус или что-то другое). После этого внутреннюю полость заполняют бетоном, укладывая раствор слоями по 10-15 сантиметров. Причем каждый слой тщательно утрамбовывается. Заливка и трамбовка каждого слоя должна завершиться до схватывания раствора (35-40 минут от момента введения бетона в опалубку).

Из чего изготавливают анкерные болты для фундаментных работ

Выполняемые крепёжными элементами задачи подразумевают высокие нагрузки, а потому выполняются они из высокопрочных материалов. Чаще всего в производстве используется сталь и её вариации, что позволяет повысить устойчивость изделия к перепадам температур и прочим внешним воздействиям. Технология изготовления предполагает также термическую обработку анкерных болтов, чем обеспечивается надёжность соединения крепёжных элементов с конструкцией.

Фундаментные болты отличаются высокой прочностью, долговечностью и надёжностью, при том, что разные типы крепёжных систем применимы для различных задач. Так, крепежи могут быть использованы в фундаментных строениях разных масштабов, соответственно, будет отличаться и длина изделий (глубина заделки может составлять от 15 см. до 5 м.), а также их диаметр. Крепится анкер к опоре сооружения либо элементам стен, а в промышленных цехах посредством болтов монтируется тяжеловесное оборудование.

Зависимо от конструктивных особенностей, производства и допустимых нагрузок, которые может выдерживать изделие, варьирует и цена

Приобретая фундаментные анкеры, важно удостовериться, что товар выполнен в соответствии с требованиями по ГОСТу и прошёл необходимую проверку (перед выпуском продукции на рынок, она тестируется в условиях соответствующих нагрузок и потенциальных внешних воздействий). Определить технические особенности, область и условия использования болтов можно при помощи специальной маркировки, которая наносится на изделие согласно ГОСТу

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Основные виды изделий

Изделие имеет разные конструктивные приспособления, помимо резьбы с одного края. Конец анкера может быть изогнутым или прямым.

Различают разновидности:

• изогнутые с двумя гайками и шайбой;
• фундаментный болт с анкерной плитой;
• анкер составного сечения;
• съемный вид;
• прямого типа с двумя гайкам и шайбами;
• с коническим окончанием.

По размеру различают малые (длина до 55 мм, а периметр сечения до 8 мм), средние (до 120 и 12 мм, соответственно), большие (220 и 24 мм). По варианту монтажа бывают распорные, клиновые и забивные.

Изогнутые

Разновидность имеет окончание в виде крюка вместо резьбового участка. Изделия выпускаются до 180 мм и ставятся в железобетонных основаниях. Крючок обеспечивает комфорт при навеске предметов, на вертикальное ограждение.

Под крюком располагается гайка, которая применяется в конструкции изогнутого метиза и служит для разжима распорной цанги. Так втулка надежно фиксируется в перегородке или несущей стене. Удобство этого вида заключается в том, что его можно убрать в любое время, если есть необходимость.

Эти виды применяются в быту и служат для навески приборов освещения, бойлеров, других устройств. В других вариантах свободный конец изгибается кольцом и приспособлен для натягивания веревки.

Составные

Крепеж состоит из анкерной плиты и стержня, который соединяется муфтой со штырем. Закрепить шпильку в бетоне можно с помощью резьбы, на которую накручивается гайка, чтобы стянуть крупные строительные элементы или части оборудования. Шпильки достигают несколько метров в длину.

Фундаментный комбинированный болт служит для фиксации оборудования в опоре. Нижний стержень крепежного элемента с анкерной плитой и муфтой ставится до подачи бетона, а верхняя часть ввертывается в сцепление. Оборудование навинчивается на шпильку, затем верхняя часть приваривается. Используется метрический тип резьбы, материалом служит конструкционная углеродистая, низколегированная или конструкционная сталь.

Съемные

Анкерное окончание монолитно заделывается в кирпич или бетон, а в него ввинчивается болт, который может демонтироваться из отверстия при необходимости. Распорные анкеры применяются в отделочных, ремонтных работах, состоят из клина и распорной цанги. Эффективность работы зависит от разновидности материала заделки и глубины анкеровки фундаментных болтов.

Втулка расширяется клином и прочно держится в бетоне за счет сил трения. При монтаже клин может забиваться внутрь цанги или ввинчиваться по резьбе. Есть разновидность крепежа, когда втулка снабжена двумя участками расширения и блокирует вылет метиза около головки и на теле анкерного устройства. Такими разновидностями крепят заполнения поемов, перегородки, несущие профили под панельную отделку.

Прямые

Выглядят как металлические штыри с резьбой на одном торце. Монтируются в монолитные участки одновременно с укладкой бетона или вклеиваются в готовое основание. По нормам прямые анкеры не должны превышать 140 см.

Забивные анкера относятся к механическим разновидностям и состоят из двух элементов:

• стальной обоймы или из иного прочного материала;
• резьбового штыря, вкручивающегося в кассету.

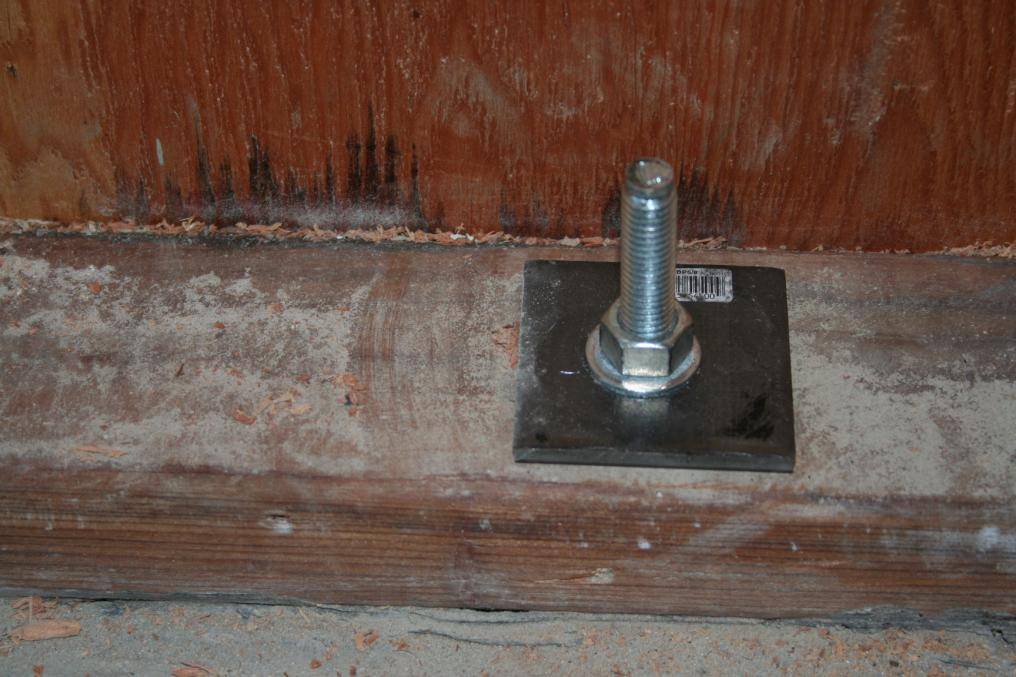

С анкерной плитой

Болты выпускают в виде стержня с метрической резьбой, на одной стороне которого крепится плита с помощью шайб и гаек. Опорный элемент предназначается для крепкой фиксации в бетоне. Такие крепежи производятся длиной до 5 м, изготавливают из сталей высокой прочности марок 09Г2с, 20, 40Х, 35.

Перед тем как крепить анкер в основании, в отверстие наливают специальный клей или химический раствор

При таком крепеже важно соблюдать технологию нанесения и выдержки, иначе может пострадать несущая способность соединения. Время эксплуатации каждого вида после заливки клея указывается в инструкции

Анкерная плита увеличивает площадь опоры предмета и поддерживает его дополнительно.

Установка фундаментных болтов.

• В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
• Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
• Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
• Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
• Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
• Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.

Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Виды анкерных болтов для фундамента.

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Виды анкерных болтов.

Основные виды анкерных болтов.

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

1. Болт изогнутый в исполнении 1.1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90 о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.
2. Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
3. Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
4. Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
5. Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
6. Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.

ГОСТ фундаментные болты

Так как фундаментные болты испытывают чрезмерные нагрузки и призваны снимать напряжение со стен и основания, к их изготовлению предъявляются повышенные требования. Существует специальный ГОСТ, в котором регламентируется не только размер болта и его конструкция, но и определяется материал изготовления. Вне зависимости от конструктивной особенности болта, он должен быть изготовлен из высокопрочной легированной или углеродистой стали. На поверхность, в ряде случаев, и, если в этом есть технологическая необходимость, наносится слой цинка. Методы нанесения покрытия могут быть двух типов:

1. Гальванический. От цинковой заготовки в специальной гидролизной ванне атомы передаются на болт, полностью покрывая его поверхность.
2. Диффузионный. Защитное покрытие наносится при высокой температуре, благодаря чему происходит проникновение атомов защитного материала в поверхность заготовки.

Оба метода показывают превосходный результат, и не имеет значения, каким из них было нанесено покрытие, при условии, что все сделано согласно нормативам и установленным правилам.

Комплектность согласно ГОСТ 24379.1-2012

Государственный стандарт предусматривает ряд отсылок к другим нормативным документам. В частности к размеру и шагу резьбы болта, а также качеству используемой стали. Данный ГОСТ различает несколько типов болтов, каждый из которых мы рассмотрим чуть ниже.

Также в регламенте описываются подробные требования по комплектации. Согласно им фундаментный болт должен состоять из следующих элементов:

• Центральный стержень. Основной элемент анкера;
• Арматура анкерная;
• Плита;
• Втулка;
• Муфта;
• Шайба;
• Гайка;
• Труба;
• Разжимная цинга.

В зависимости от конструкции анкера и его типа часть элементов может отсутствовать. Например, в прямом болте используется только центральная штанга и гайка, накручиваемая на резьбу с одной стороны болта. Это самая простая конструкция. В более сложных, составных элементах используются все перечисленные элементы, а в ряде случаев еще и в нескольких экземплярах. В частности гайки и шайбы могут быть в количестве больше одной штуки.

Виды конструкций фундаментов

• Бесподвальное основание плитного типа, гасящее вибрацию своей массой. Такие фундаменты можно залить в опалубку только на первом этаже цеха. Подобная конструкция обойдется в значительную сумму, поскольку на сооружение цельного основания плитного типа тратят максимальный объем строительного материала. Однако самые крупные станки и механизмы монтируют только на таких фундаментах.
• Рамный фундамент. Подвальное основание-перекрытие, монтируемое на втором этаже и выше. Такой фундамент гасит вибрацию, передавая колебания на каркас самого цеха (посредством контакта с межэтажным перекрытием). По сути – это такая же плита, только не залитая, а собранная из железобетонных изделий, установленных на балки межэтажного перекрытия. Подобное основание способно противостоять только статическим нагрузкам или вибрации с минимальной амплитудой.
• Стенчатый фундамент, развивающий идею ленточного основания. Несущую нагрузку и вибрацию в данном случае принимают несущие стены или внутренние перегородки. Как правило, подобные фундаменты подводят под механизмы, расположенные на втором этаже цеха.
• Основания рамного типа (с балочным ростверком). Такая конструкция выдерживает высокочастотную вибрацию. Поэтому в большинстве случаев фундаменты для ударных механизмов имеют «рамную» конструкцию. Ведь в опоры рамы можно вмонтировать демпферы, гасящие вибрацию.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

• Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
• Вторая – наружный диаметр втулки. По нему подбирают сверло.
• Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
• И последняя – общая длина крепежа.

Это интересно: Легирование стали — элементы, классификация, применение, марки

Клей для заливки

Как было сказано, болты вставляются в глубокие фундаментные отверстия после заливки в них цементного или клеевого раствора.

Для фиксации крепежных элементов используются эпоксидные клеевые смеси на основе таких компонентов, как:

• песок кварцевый;
• кремнефтористый натрий;
• шлак из доменной печи;
• сухая смесь;
• жидкое стекло;
• алюминиевый порошок.

Все клеевые растворы для фиксации фундаментных болтов обязательно должны соответствовать ГОСТу и СНиП. Это нужно для того, чтобы любые их разновидности можно было крепить как при создании фундамента, так и уже в готовом его основании. Благодаря этому вы обеспечите максимально прочное, надежное и долговечное крепление конструкции частей основания с несущими стенами строения.

При строгом соблюдении всех рекомендаций и правил по выбору того или иного варианта и способах монтажа анкерных болтов здание будет надежным, а вся конструкция будет способной выдерживать предельные нагрузки на свое основание.

Способы восстановления фундаментных болтов

Существует несколько вариантов восстановления целостности анкерных болтов, если в результате неправильного расчета нагрузки они деформировались, поддались воздействию коррозии.

1. Ремонт существующих анкерных болтов. Соединенные с фундаментом анкерные болты могут быть отремонтированы с использованием механических муфт или удлинителей сварочного штифта. В этих случаях нужно заменить резьбу анкеров. Ремонт может увеличить срок эксплуатации, если правильно установить причину негативных последствий.
2. Перемещение. Болты опускаются в колодцы. После настройки положения их выравнивают, пропуская через отверстие в опорной части оборудования. Затем фиксируют гайками. Одним из основных недостатков при перемещении анкерных болтов являются возможные препятствия, вызванные сборкой арматуры.
3. Замена болта. Чаще всего лучшей альтернативой является полное удаление и замена крепежей. В процессе устанавливают новые анкерные болты в то же место, где и были прежние болты. В этом случае крепления могут быть длиннее с большим диаметром. За счет этого они могут выдерживать более серьезные нагрузки.

Перед проектированием работ с использованием фундаментных болтов, необходимо убедиться в их качестве. Производитель обязан предоставить подтверждения тестирований и соответствия ГОСТу. Поскольку крепежные системы применяются в условиях установки массивных конструкций, ошибки при монтаже недопустимы. Помимо оценки самих крепежных элементов не забывайте и об исследовании самого фундамента.

Стандарты ГОСТ

Анкерные болты считаются наиболее распространенным способом крепежа зданий к фундаменту. Параллельно с оценкой качества самих деталей, должна быть тщательная проверка фундамента. В противном случае есть вероятность нарушения болтовых соединений. Бетон должен быть достаточно прочным, чтобы удерживать анкерные болты. Если бетон слабый или пористый, сверление отверстий под болты может привести к появлению трещин или крошению. Следовательно, никакой гарантии прочности не существует в таких случаях.

Несмотря на то, что опорные стены могут обеспечить стабильность конструкции, необходимо предпринять дополнительные меры для снижения вероятности повреждения. Проекты разрабатывают с учетом не только постоянных факторов воздействия, но и потенциальных сейсмических угроз. Согласно единый строительному кодексу, разработанному на основе ГОСТ, установлено, что фундаментные плиты должны быть прикреплены болтами к фундаменту болтами диаметром 1/2 дюйма на расстоянии не более 1,8 метров друг от друга. Один болт должен быть размещен в пределах 30,5 см от каждого конца секции пластины.

В стандартах ГОСТ регламентируют не только особенности строения болтов, но и прописывают материал, из которого должны изготавливать детали. Основное правило для всех видов анкерных прочных болтов – технология производства из легированной и углеродистой стали. Если это обусловлено маркировкой по ГОСТ, для улучшения свойств болтов дополнительно наносят цинк. Он улучшает качества, защищая крепежные системы от коррозии.

Нанесение цинка возможно двумя способами:

1. Гальванический. Суть заключается в том, что для обработки используют гидролизную ванну. Атомы цинка покрывают поверхность анкерного болта.
2. Диффузионный. Оцинковка происходит под воздействием высоких температур. Методом нагрева атомы проникают в поверхность крепежа.

Оба способа отлично себя зарекомендовали, поэтому для достижения результата можно использовать любой из них

При этом важно придерживаться правил и нормативов, зафиксированных в строительном кодексе

Правила выбора

Подбор анкеров с гайками производится в зависимости:

• от вида крепежного элемента;
• от размеров крепежа, способного выдержать определенный вес закрепляемой конструкции.

Основные разновидности анкеров с гайками

Анкерные крепежи, оснащенные фиксирующими гайками, могут быть одного из следующих видов:

• стандартные изделия (как показано на рисунке выше). Используются преимущественно в бытовых целях, например, для подвешивания книжной полки, крепления вешалки, двери и так далее;
• двухраспорные анкеры – стандартные крепежные элементы дополняются одной или двумя, в зависимости от конструкции, распорными гильзами, что позволяет получить более прочное крепление. Двухраспорные анкерные болты преимущественно используются при необходимости крепления каких-либо приспособлений к бетону или кирпичу, имущему трещины и/или небольшие пустоты;

Крепежный анкер с двумя распорными гильзами

анкеры с крючком или петлей. Основное отличие – наличие дополнительного приспособления (крюка, петли) с гайкой. Такие крепежи используются при необходимости подвешивания отдельных видов предметов, например, светильников, к потолку или стенам;

Анкерный болт для подвешивания

болт-шпилька. Такая разновидность используется при необходимости выполнения сквозного крепления или соединения деталей между собой.

Анкер для сквозного соединения

Подбор размеров

Выбор анкера также основывается на размерах крепежного элемента.

Основные размеры – это:

• длина анкерного болта;
• диаметр крепежного элемента, от которого зависит диаметр сверла, необходимого для проведения корректной установки с максимальным запасом прочности;
• глубина анкеровки, то есть расстояние, на которое необходимо вставить крепежный болт в основание;
• минимальная длина сквозного монтажа;
• диаметр резьбы, на основании которого подбирается размер фиксирующей гайки, например, М 16.

На основании размеров болта устанавливаются и технические характеристики крепления, к которым относятся:

• толщина закрепляемого предмета;
• вращающая сила;
• изгибающий момент;
• крутящий момент.

Выбор анкеров с гайками по размерам

Если сказать простыми словами, то чем больше размер анкерного болта, тем конструкции больших размеров и веса может выдержать крепежный элемент.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

• клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
• втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
• цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
• забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Разновидности

Как бы просто ни был устроен монолитный фундамент, на деле оказывается, что здесь действуют множество факторов, заметно влияющих на надежность крепления. Соответственно, и фундаментные болты имеют множество разновидностей.

По конструктивным особенностям

По конструктивным особенностям фундаментный анкерный болт разделяют на следующие виды.

• Изогнутый – состоит из шпильки, шайбы и двух гаек. Один конец штыря имеет изогнутую форму – крюк. Согласно ГОСТ максимальная длина изделия достигает 180 см. Применяется анкер для крепления металлических и железобетонных конструкций. Шайба может быть разных размеров для оборудования с разными монтажными отверстиями. Применяют крепеж, если высота фундамента не зависит от глубины заделки анкера.
• С анкерной плитой – на нижнем резьбовом конце штыря имеется анкерная плита, закрепляемая при помощи резьбовых гаек. Плита и обуславливает надежность крепления в бетоне. Строение может иметь разное, что определяется строением фундамента. Максимальная длина изделия – 5 м. Используется анкер для крепления металлических и железобетонных конструкций. Этот вариант устанавливается для бетонирования. Имеет меньшую глубину заделки, а поэтому применяется тогда, когда высота основания зависит от глубины заделки.
• Составной с анкерной плитой – в дополнении к резьбовой шпильке и анкерной плите появляется муфта, что позволяет соединить две части анкерного болта. Таким образом выполняют стяжку двух конструкционных элементов, монтируемых методом поворота или надвижки. Общая схема монтажа такова: в фундамент бетонируют часть шпильки с муфтой, затем устанавливают механизм и вкручивают верхнюю часть в муфту. Длина вкручивания составляет не менее 1,6 от диаметра резьбы.
• Съемный – монтируется в заливной фундамент. Анкерная плита может иметь разные исполнения: сварная, литая, плоская анкерная плита. Этот вариант разработан для фиксации в бетонный, кирпичный или каменный фундамент. Чаще всего их используют для крепления прокатного оборудования, поскольку оно подвергается высокой динамической нагрузке. Также съемный крепеж требуется в тех случаях, где, как показывает практика, болты придется заменять со временем. Съемный болт монтируется несколько иначе: в фундамент бетонируют только анкерную часть, а шпильку устанавливают после обустройства фундамента.
• Прямой – самая простая модификация, состоящая из металлического штыря и гайки. Длина может достигать 140 см. Этот вариант рассчитан на установку в готовый твердый фундамент, когда деформационные нагрузки исключаются. Прямой анкер крепят на клеевой или цементный раствор и удержание он обеспечивает за счет сил склеивания. Обычное их применение – строительные работы.
• Распорный с коническим концом – устанавливается в готовый фундамент, предварительно для него высверливается отверстие. Фиксируется крепеж при помощи разжимных цанг или цементным раствором. Крепеж также используют в строительных работах, но при сооружении конструкций, подвергаемых вибрационной нагрузке.

Фундаментный анкер-болт (разновидности)
