Улитка для холодной ковки своими руками

Варианты дополнительных приводов

Инструменты и материалы:

1. Болгарка.
2. Сварочный аппарат.
3. Прут стальной.
4. Сталь листовая.
5. Цепь или лента.
6. Звездочки либо самодельный аналог.
7. Асинхронный двигатель.
8. Понижающий инвертор.

https://moyakovka.ru/youtu.be/uiLvzwYrCl0

Конечно, физическая работа — это хорошо, да и мышцы в тонусе, но сутки напролет все же вредно. Самый простой способ — это изготовить штурвал, который приводится руками в движение, но с минимумом усилий. Для этого потребуется:

1. 3 стальных прута равной длины с диаметром 20 мм или толще свариваются воедино. Сверху и снизу на них навариваются стальные пластины, чтобы обеспечить максимально качественный стык.
2. Устанавливаемая заготовка должна находиться во вращающемся пазу. Для удобства на паз наращивается велосипедная звездочка либо подобная самодельная конструкция большего диаметра (чем больше диаметр, тем ниже скорость, но и меньше требуемая прилагаемая сила для ковки). Вся ходовая часть находится внизу рабочей поверхности (под столом).
3. К центру штурвала приваривается труба такой длины, чтобы удобно было работать, а в самом низу находится небольшая велосипедная звездочка либо ее аналог. Диагональ должна быть минимум в 2 раза уже, нежели под улиткой.
4. Полученные элементы соединяются велосипедной цепью. Если же было отдано предпочтение самодельным изделиям, то они получаются значительно шире, что автоматически дает возможность использовать более надежные металлические и прорезиненные ленты.

https://moyakovka.ru/youtu.be/KoEVVQ1tm7k

Вместо ручного привода можно использовать асинхронный двигатель (2,2 кВт) с низким уровнем оборотов, который напрямую соединяется с понижающим инвертором. Такая комбинация должна быть тщательнейшим образом проработана, дабы добиться 3-4 об.\мин. Электропитание к асинхронным двигателям можно подавать из обычной розетки без риска перенапряжения.

Электрический привод и вовсе уберет необходимость каких-либо физических действий, но и снизит детальный контроль, т.к. руки уже не будут чувствовать заготовку. Несомненный плюс в частичной автоматизации, ибо можно работать хоть сутки без какой-либо усталости.

Очень важно защитить все подвижные элементы импровизированными кожухами из листовой стали, для чего достаточно просто приварить напротив цепи (или ленты) лист, на который и будет приходиться удар в случае разрыва. В остальном ковка абсолютно безопасна, если не нарушать технику безопасности

Преимущества способа

При сравнении с иными способами получения металлических изделий холодная ковка обладает рядом преимуществ. К ним относятся:

• Нагрев металла не нужен, что позволяет упростить процесс изготовки вследствие отсутствия печи, поддержания определенной температуры.
• Безопасность при процессе.
• Простота изготовки установок для холодной ковки.
• Наличие возможности исправить сделанное изделие вследствие механических свойств.
• Возможность изготовить оборудование для изготовки одинаковых изделий со стандартными шагами.
• Экономия времени и денег при выполнении работ.

Наличие данных плюсов делает технологию холодной ковки распространенной.

Оборудование для холодной ковки

Чтобы начать массовое изготовление вещей без горячей кузнечной обработки, потребуется шесть основных приспособлений: гнутик, улитка, волна, твистер, фонарик и глобус. Для чего предназначены такие инструменты и что с их помощью можно сделать?

Гнутик

Такое приспособление служит основным инструментом при изгибании деталей. Особенность в том, что можно выбрать любой угол.

В отличие от горячей обработки, где требуется шаблон и опыт работы со специальной кузнечной вилкой, на гнутике вручную эта операция намного упрощается.

Конструкция состоит из гибочного штампа и эксцентрикового привода. В свою очередь шаблон для гибки состоит из закаленных роликов, которые смонтированы на прочной раме. Такой ручной станок может дополнительно оборудоваться различными приспособлениями. Гнутик может обрабатывать прокат в виде квадрата с размерами 12×12 мм или полосу толщиной до 3 мм.

Улитка

Это ручное приспособление применяют при создании спиралей и завитков. Название улитка прибор получил из-за своей основной составной части — кондуктора, имеющего витую форму. Завитки с проката соответствующего размера такой станок способен изготовить за один подход.

Как и гнутик, улитка вполне свободно обрабатывает основные, использующиеся в холодной ковке, виды проката — квадрат и пруток, сечением 10-12 мм, и полосу, толщиной 3-6 мм.

Основная рабочая часть (кондуктор) состоит из кулачка, располагающегося по центру, и двух дуг (малой и большой).

При создании небольших по размеру завитков дуги демонтируют, проводя гибку на кулачке. На фото показан один из вариантов исполнения такого ручного станка.

Волна

Приспособление, служащее для создания витых, повторяющихся узоров (довольно часто можно увидеть на оконных решетках). Основа устройства — два стальных диска, диаметром 140-150 мм, закрепленных болтами на рабочем столе. Часто можно встретить «управляемую волну» —  устройство с регулируемыми зазорами между дисками. Такая функция возможна за счет наличия крепежных отверстий на разном расстоянии одно от другого. Переставляя диск можно создать различный изгиб волны. Как выглядит гибочный станок такого класса показано на фото внизу.

Твистер

Твистер закручивает вокруг своей оси пруток или квадрат. Принцип устройства похож на вороток для горячей обработки.

Конструкция состоит из основы, на которой размещается вращающаяся головка, и ползунок, регулирующий длину изделия. Заготовку фиксируют между этими двумя частями и при помощи рукояток закручивают до требуемого предела.

Фонарик

Одно из самых сложных изделий из холодной ковки — так называемая корзинка. С первого взгляда — это сложное переплетение металлических гнутых прутков или квадратов. Для производства такой детали используется такое кузнечное оборудование для холодной обработки заготовок, как фонарик.

Техника работы оборудования схожа с твистером: на основе закреплена крутящаяся головка и ползунок. Однако, заготовка «наматывается» по спирали на вставку — вал.

В принципе, корзинку можно изготовить, используя специальную вставку на твистер, однако возможен брак, который получиться исправить, лишь нагрев металл в горне. Поэтому, лучше применять фонарик, который не позволит образовываться перекосам.

Глобус

Такой ручной инструмент для холодной ковки позволяет изгибать заготовку по дуге, загибая концы под востребованный угол, при этом получается объемное изделие. За что часто этот ручной станок называют объемником.

Основа устройства — шаблон в виде дуги и закаленные ролики, позволяющие двигаться ручному приводу. В зависимости от типа инструмента, он может работать с квадратным прокатом со сторонами 14×14 миллиметров, неширокой полосой до 25 мм, а также прутком.

Чаще всего глобус применяют для производства деталей «объемных» решеток, в которых отдельные элементы не лежат в одной плоскости с остальными.

С помощью этих простейших устройств, которые не требуют механизации, можно создавать настоящие произведения искусства, состоящие со всех отдельных декоративных элементов: волюты, завитков, корзинок и прочих.

Неплохим решением будет приобрести универсальный станок для холодной ковки, который позволяет совершать основные операции по металлообработке. Однако, стоимость такого оборудования будет доступна не всем мастерским.

При обустройстве мастерской можно приобрести готовое оборудование. Ручные станки для холодной ковки металла стоят относительно недорого, но можно сделать их самому.

Добавляем Грибы

Шаг 1

Откройте исходное изображение с грибом 1. Отделите изображение гриба от заднего фона, а затем переместите выделенное изображение гриба на наш рабочий документ, расположив в правом нижнем углу сцены за изображением улитки.

К слою с грибом, добавьте слой-маску, чтобы совместить нижнюю часть гриба с лишайником на земле.

Примечание переводчика: с помощью кисти Брызги 24 рх (Spatter 24 px), обработайте нижний край изображения гриба.

Шаг 2

Создайте новый слой ниже слоя с грибом 1. С помощью чёрной кисти средней мягкости и непрозрачностью (opacity) примерно 50%, нарисуйте узкую тень от гриба (т.к. свет падает слева направо).

Шаг 3

Добавьте корректирующий слой Цветовой тон / Насыщенность (Hue/Saturation). Поменяйте настройки для режима Все (Master):

Шаг 4

Добавьте корректирующий слой Кривые (Curves), чтобы немного затемнить правую сторону гриба. Далее, перейдите на маску данного корректирующего слоя и с помощью мягкой чёрной кисти прокрасьте переднюю сторону гриба, чтобы скрыть затемнение кривых в этой части гриба.

Шаг 5

Добавьте ещё один корректирующий слой Кривые (Curves), чтобы усилить свет во фронтальной части. Далее, перейдите на маску данного корректирующего слоя и с помощью мягкой чёрной кисти прокрасьте заднюю часть гриба, чтобы скрыть эффект осветления в этой области гриба.

Шаг 6

Откройте второе исходное изображение с грибами 2. Отделите изображение грибов от заднего фона, а затем переместите выделенное изображение грибов на наш рабочий документ, расположив их в левом нижнем углу сцены. Проведите совмещение грибов с лишайником с помощью слой-маски.

Шаг 7

Добавьте тени к грибам 2 точно так же, как мы добавили тень к грибу 1.

Примечание переводчика: не забудьте создать новый слой ниже слоя с грибами 2.

Шаг 8

Сгруппируйте слой с грибами 2 в одну группу, а затем с помощью корректирующего слоя Цветовой тон / Насыщенность (Hue/Saturation), немного измените цвет грибов.

Примечание переводчика: 1. Не забудьте поменять режим наложения для слоя с группой с режима Пропустить (Pass Through) на Нормальный (Normal), непрозрачность 100%. 2. Добавьте корректирующий слой Цветовой тон / Насыщенность (Hue/Saturation), а также два следующих слоя внутри созданной группы.

Шаг 9

Добавьте корректирующий слой Цветовой Баланс (Color Balance) с той же самой целью. Поменяйте настройки для Средних тонов (Midtones).

Шаг 10

Добавьте корректирующий слой Кривые (Curves), чтобы сделать грибы светлее. Теперь перейдите на маску данного корректирующего слоя и с помощью мягкой чёрной кисти прокрасьте нижнюю часть изображения грибов, чтобы сохранить затемнение в этой части, т.к. она расположена в тени.

2 Как сделать станок для холодной ковки в домашних условиях?

2.1 Материалы и инструменты

Не зависимо от того, какое именно устройство вы планируете сделать, вам понадобятся следующие материалы:

• листовой металл толщиной 4-5 мм;
• арматурные прутья, профильные прутья или профильная труба;
• устойчивая станина;
• если собираемся делать не ручной, а электрический гибочный аппарат, понадобится низкооборотный двигатель и редуктор.

Самодельный станок для холодной ковки

Для организации процесса по изготовлению агрегата для холодной ковки, нужно запастись следующими инструментами:

• «болгарка» для порезки металлических элементов (в случае ее отсутствия, используем пилку по металлу);
• сварочный аппарат;
• наждачный камень и наждачная бумага;
• тиски и плоскогубцы;
• бумага, карандаш, маркер;
• рулетка или сантиметр.

2.2 Ручной станок «улитка»

Спиралеобразные элементы используют в создании «кованного» интерьера чаще всего. Поэтому начнем рассмотрение производственного процесса со станка «улитка».

Самодельный электрический агрегат потребует, кроме обычного набора деталей, использовать двигатель и редуктор. Редуктор применяют для снижения оборотов двигателя. Но об этом мы поговорим позже. Пока же рассмотрим пошагово, как сделать ручное устройство.

Отметим также, что один станок может делать спирали разного диаметра, но для этого понадобится съемная улитка. Достичь этого можно двумя вариантами: цельные металлические съемные круги с приваренной улиткой, или один круг со съемными частями спирали.

1. Для начала нам понадобится лист бумаги и карандаш. Чертим на листе нужную нам улитку, выдерживая все реальные размеры. Нужно учитывать, что толщина линий на схеме должна соответствовать толщине металла, который берется для изготовления спирали (в идеале – 4-5 мм), а расстояние между витками должно быть равно 12-13 мм (для холодной ковки используются пруты до 10 мм, которые должны свободно ложиться в паз).
2. Из листового металла, толщиной от 4 до 10 мм вырезаем круг, диаметром 70 см. Если вы планируете делать только маленькие спирали, круг можно вырезать меньшего диаметра. Если элементы будут больше, вырезайте круг больше, чем 70 мм. Если круги будут съемными, старайтесь не брать очень толстый металл (4-5 мм вполне достаточно), поскольку менять круги будет очень сложно.
3. В ручном варианте круг должен быть закреплен на станине стационарно, поскольку огибать металлом спираль с помощью рычага намного легче, чем вращать круг. Прежде, чем приварить круг, к станине нужно приварить металлический прут диаметром 20-30 мм и надеть на него подшипник (все это можно найти в старых автомобильных запчастях).
4. Делаем станину. Она может быть изготовлена из любого материала. Главные требования: 1) станина должна быть прочной и прочно закрепленной на полу (наилучший вариант – забетонировать ножки). 2) основа не должна по диаметру выступать за пределы рабочего круга.
5. Возвращаемся к обработке рабочего круга. Нам нужно прикрепить к нему элементы улитки.

Улитка для холодной ковки

2.4 Электрический аналог

Отличие лишь в том, что двигатель через понижающий редуктор должен вращать рабочий круг. Загибочный же бочонок приваривается непосредственно к кругу не затрагивая редуктор. В остальном принцип изготовления агрегата абсолютно идентичен и редуктор с электродвигателем лишь дополняют его.

Очень популярными благодаря своей красоте и изысканности давно стали изделия из металла, сделанные при помощи ковки. Такие декоративные элементы достаточно дорогостоящие и не всегда есть возможность заказать себе все желаемые украшения в интерьер или загородный дом. Но, помимо горячего вида ковки, которая нужна для того, чтобы создавать металлические декоративные конструкции, есть холодная ее разновидность. Последний вариант можно реализовать самостоятельно, для этого понадобиться соорудить станок для холодной ковки своими руками, после чего можно будет приступить к реализации всех задумок и идей.

Станок для ходолной ковки своими руками

Станки для холодной ковки: преимущества их применения

Метод холодной ковки использует такое свойство металла, как пластичность, то есть при механических воздействиях можно изменить изначальную форму заготовки в заданных пределах. Поэтому для данного процесса подходят мягкие металлы, например: низкоуглеродистая сталь, медь, алюминий и пр. Для использования в качестве заготовок могут применяться:

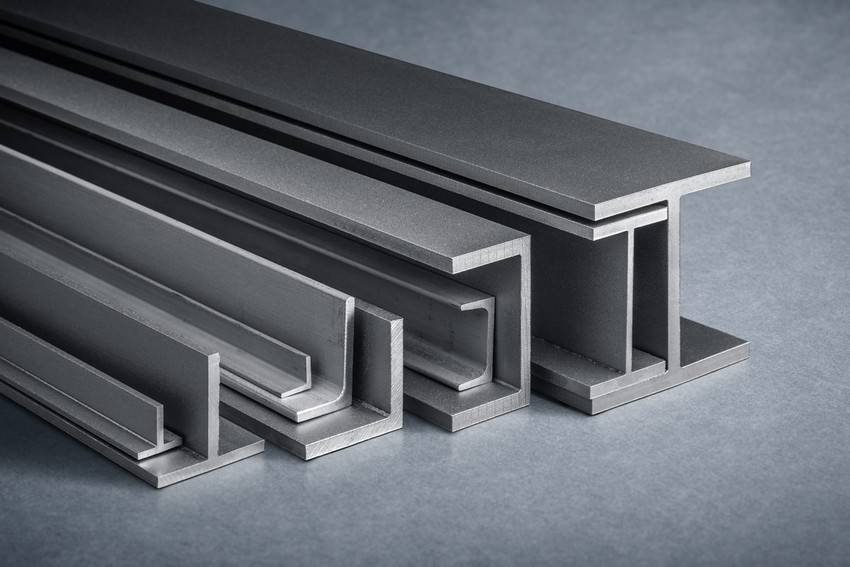

Примеры различных материалов, используемые для холодной ковки

• прутки любого сечения: круглого или квадратного;
• полосы металла различной нарезки;
• трубы;
• прокатный профиль.

Изделия, которые производит кузнец при горячей ковке металла, в своем роде единичны и уникальны. Если необходимо создать набор из одинаковых элементов, которые потом собираются в готовую структуру, то уникальность будет только мешать. Именно с этой целью применяют метод холодной ковки: он гарантирует формирование большого количества идентичных элементов.

С горячим металлом работают профессионалы, которые обладают опытом в применении данной технологии и способны виртуозно обращаться со сложным инструментом. При холодной ковке высочайшего мастерства не понадобится – все гораздо проще. Ручные станки для ковки позволяют без значительных физических усилий получить достаточное количество изделий для выполнения того или иного проекта.

Универсальный станок улитка для создания художественных спиралей и завитков

Кроме того, временные затраты на подготовку элементов значительно сокращаются при работе на специальных станках, не говоря уже о сравнении данного метода с технологией горячей ковки: несколько минут на изготовление одного элемента – это неоспоримое преимущество.

Применение и особенности оснащения

Изделия, созданные по технологии ковки, зачастую стоят немалых денег, а смотрятся довольно благородно и дорого. Ими оформляют усадьбы, внутренний интерьер, используют в качестве ворот. Художественный стиль помогает сделать ковку более изысканной и создавать одно и то же изделие в различных вариантах.

Варианты кованых изделий

Немногие знают, что ковка бывает не только горячего вида, но и холодного. Второй вариант вполне возможно с легкостью использовать в любых домашних условиях. Достаточно создать подходящее для этого оборудование – станок для холодной ковки.

Изначально стоит определиться с типом холодной ковки. Нередко встречается мнение, что штамповка также сюда относится. Но это немного другой процесс.

А вот к холодной ковке можно отнести две разновидности работ.

1. Наклепывание – наклеп, который осуществляется благодаря многочисленным ударам, которые имеют большую мощность. Это приводит к изменению структуры металла и приводит к формированию нужной формы и размеров. Здесь используется молот, изготовление которого не требует много времени и сил.
2. Гнутье – структура металла и его характеристические показатели не поддаются изменениям. Чтобы заниматься таким типом ковки, нужно построить самодельный станок.

Последний вариант отличается своей простотой, если говорить о технологическом процессе. Дальше рассмотрим,как сделать станок для холодной ковки своими руками, чертежи и видео которого вы найдете ниже.

Видео: станок для холодной ковки

Пошаговое изготовление малогабаритного ручного станка для изготовления завитков

Небольшой станок предназначен для изготовления завитков из полосового проката шириной 20…30 мм. Его несложно сделать самому.

Центр

Сначала изготавливается центр. Для этого отпиливается небольшой фрагмент из кругляка. Заготовку фиксируют в тисках, размечают линию реза. С помощью отрезного диска и углошлифовальной машинки (УШМ) отпиливается заготовка.

Она имеет диаметр 38 мм. Боковая поверхность дополнительно не обрабатывается.

Длина центра составляет 28 мм. Можно и немного больше, но для изгибания полосы шириной 30 мм этого достаточно.

На сверлильном станке сверлится отверстие Ø 8 мм. Его располагают эксцентрично. Такое положение обусловлено тем, что нужно изготовить фиксатор для конца заготовки.

Прорисовывается профиль, который следует удалить с помощью отрезного и зачистного дисков, устанавливаемых на болгарке. Заготовку крепят в тисках и удаляют излишки металла.

Лепестковыми дисками поверхность защищается так, чтобы осуществлялся плавный переход между разными поверхностями фиксатора.

Чтобы в дальнейшем проще фиксировать конец заготовки, нужно просверлить отверстие. Его располагают на радиальной поверхности центра. Сверлится отверстие под резьбу М10.

С помощью набора метчиков нарезается внутренняя резьба. Здесь будет использоваться винт без головки. После фиксации заготовки он спрячется внутри металла центра.

К опорной пластине толщиной 4 мм приваривается центр. На этом работа с его изготовлением завершается.

Изготовление приспособления

Для удобства работы с приспособлением к обратной стороне пластины приваривается вал. Вращая его в специальной оправке, будут вращать улитку.

Наружную поверхность нужно обточить, чтобы сварные швы не мешали свободному облеганию будущих заготовок.

Будущая спираль прорисовывается на пластине. Создается контур, куда ее в дальнейшем приварят.

Из полосы толщиной 4 мм изгибают спираль. Она должна соответствовать проекту.

После проверки спирали по шаблону излишки обрезаются, а саму спираль приваривают к пластине и к центру.

В качестве стойки используется профильная труба 40·40 мм со стенкой 3 мм. На ней сверлят отверстия для крепления элементов станка. С помощью опорных площадок фиксируют подготовленные части.

С обратной стороны видна ручка. Ее закрепили к валу с помощью подшипника. Подготовленная «Улитка» может вращаться.

Проводится проверка работоспособности. За ручку выполняется поворот спирали вокруг оси центра.

Компоненты станка и необходимые инструменты.

Станок для ковки своими руками состоит из определенных устройств. Среди которых обязательно должны быть:

• гнутик;
• улитка;
• волна;
• глобус;
• твистер;
• фонарик;

Этими приспособлениями пользоваться лучше всего. Улитка для холодной ковки своими руками понадобиться для сплетения стальных прутьев. Можно ознакомиться с фото, чтобы лучше разглядеть конструкцию и пример деталей. Кузнечное оборудование для холодной ковки металла отыгрывает важную роль в работе. Основным инструментом во время работу будет гнутик. Это весьма простой элемент.

Чтобы обработать трубы с шестигранным и круглым сечением используют «волну». «Фонариком» сгибают металлические прутья, а твистер чем-то на него похож, весьма удобное преспособление. Глобусом делается большая дуга из профильных прутьев.

Станки холодной ковки в большей мере выгоднее всего сделать самому, ведь далеко не все можно обработать ручными инструментами, а цена за станок для художественной ковки очень высока. Когда мастер за счет своих навыков с помощью своего оборудование создаст конструкцию, она будет неповторимой и особенной, пускай в чем-то и будет не такой качественной, как заводская. При изготовлении большого количества деталей, правильно будет создать кодуктор на электромоторе. Это облегчает процесс работы.
Станок холодной ковки своими руками должен быть приспособлен для таких видов работ, как гибка, закручивание и вытяжка.

В процессе вытяжки конструкция приобретает определённую форму. Поэтому она должна пройти через пресс, после чего сечения первостепенного материала станет меньше. Под гибкой подразумевается создание гнута в нужном угле. Для этого понадобятся шаблоны. Фото чертежей кованных изделий своими руками приготавливается заранее из которого и будет сделан шаблон. К стальной пластине прикрепляется завитушка, а сам лист закрепляется в держателе станка. В конце заготовке размещается прорезь, другой же конец закрепляется на месте. Используя рычаг, происходит влияние на окончание конструкции, которое необходимо провести по каждому изгибу пластины, которая используется как шаблон.

Приспособление «Гнутик»

Покупной или сделанный самостоятельно «Гнутик» — универсальное приспособление, позволяющее получить дугу или угол из прута. Он представляет собой основание с ползуном, на котором закреплен упор с углом (90° или другим по необходимости) и двумя цилиндрическими неподвижными упорами. Перемещая ползун и угловой упор, прут сгибается под углом. Для получения дуги предусмотрен третий цилиндр, вращающийся на противоположной от углового упора стороне.

Приспособление может быть выполнено на горизонтальной или вертикальной платформе.

Аксонометрия приспособления «Гнутик» — вертикальное расположение

Чтобы смасштабировать размеры, приводим чертёж нижней планки этого «Гнутика».

Планка нижняя

Это приспособление — универсальное. С помощью насадок на нем можно не только гнуть, но и резать, и пробивать отверстия. Но это уже будет следующим шагом.

Получение дуги на «Гнутике»

Получение угла на «Гнутике»

Так выглядит самодельный «Гнутик»:

Метод холодной ковки

Способ заключается в использовании важного свойства металла — пластичности. При посредстве разнообразных оправок и механических приспособлений пруток изгибается в различных направлениях, скручивается, образует различные объемные фигуры. В качестве дополнительной обработки для соединения частей заготовок применяется сварка и слесарные операции

Станки начального уровня достаточно просты и приводятся в действие мускульной силой работающего на них мастера

В качестве дополнительной обработки для соединения частей заготовок применяется сварка и слесарные операции. Станки начального уровня достаточно просты и приводятся в действие мускульной силой работающего на них мастера.

Минимальный набор кузнечного оборудования для холодной ковки металла включает в себя:

• Гибочные станки, или Гнутики — служат для изгиба заготовок под заданными углом и радиусом.
• Твистеры, или торсионы — служат для закручивания заготовки (или группы заготовок) вокруг продольной оси
• Волна — служит для создания периодических изгибов в разные стороны.
• Станок Улитка для ковки — применяется для создания спиралеобразных завитков на конце прутка.

Можно ли освоить холодную ковку самому? Да, для этого достаточно иметь базовые навыки слесарных работ, конструирования и механической обработки.

Плюсы и особенности процесса

Холодная ковка – популярный вид работ, благодаря тому, что с ее помощью можно создавать необычные детали самых разных форм и размеров.

Используя станок для холодной ковки, вы сможете сделать ограду для клумбы, декоративный фонарь, необычный забор, перила или ручки для скамейки и другие элементы.

Плюс холодной ковки еще и в том, что сделать станок, с помощью которого можно создавать подобные детали, довольно просто сделать своими руками. Это поможет сэкономить на покупке дорогостоящего оборудования.

Процесс холодной ковки заключается в трех основных элементах: изгибание, прессование и сварка деталей. Оборудование, необходимое для этого процесса, довольно простое и компактное, его можно сделать своими руками и оно не займет много места в вашей мастерской или гараже.

С холодной ковки можно начать обучение обработке металла, т.к. этот процесс более простой и безопасный, поскольку в этом случае вам не придется иметь дело с высокими температурами, как при других видах сварки.

Для этого процесса используют обычно готовый шаблон – то есть, заготовки деталей.

Однако, используя качественный станок и чертеж будущей детали, можно без труда научиться создавать изделия витой, волнообразной и другой необычной формы. Варианты можете увидеть на фото выше.

Процесс обработки заготовок посредством холодной ковки происходит в несколько этапов. Первым делом создают шаблон или чертеж будущей конструкции.

Нужно высчитать размеры изделия, чтобы, во-первых, приобрести нужное количество материала, и, во-вторых, чтобы правильно настроить станок.

Разные станки дают разные возможности для создания узоров – это зависит от сложности изготовления инструмента.

Например, самые простые машины, сделанные своими руками, могут лишь сгибать изделия, в то время как с помощью более сложных моделей можно создавать узоры и пр.

После того как шаблон или чертеж готов, нужно купить необходимое количество материала в соответствии с вашим расчетом. Для холодной ковки вам понадобятся железные прутья, их можно купить в магазине.

Прутья для холодной ковки должны быть не слишком толстыми, иначе их сложно будет согнуть. Следующий этап – изготовление деталей своими руками:

В последнюю очередь происходит закрепление сделанных деталей на каркас. Это происходит путем сварки.

Особенно аккуратными при сварке своими руками нужно быть с тонкостенными трубками, т.к. их легко прожечь, и тогда конструкция станет неисправна и вам придется делать все заново.

Весь процесс ковки вы можете проследить по видео, прежде чем приступать к работе над своими деталями.

Но прежде чем приступать к холодной ковке, вам, конечно, нужно сделать станок, который для этого необходим. Станок «Улитка» — наиболее распространенный аппарат для обработки металлических изделий способом холодной ковки своими руками.

Все этапы по созданию станка вы сможете увидеть на видео – в этом нет ничего сложного, и практически каждому удастся справиться с этим делом самому.

В качестве примера рассмотрим чертеж улитки, сделанной своими руками

Рисунок 1:
Ведущий лемех улитки (1) имеет постоянный размер, и закреплен на втулке с рычагами воротка (3). Конструкция надевается на ось (2). Заготовка фиксируется собачкой (4)

Рисунок 2:
На ведущий лемех (1) крепятся дополнительные, при помощи шпилек (6). Их размер и количество зависят от формы заготовки. Вся конструкция крепится на площадке (2), которая одновременно является станиной.

Рычаг (4) при помощи прижимного валика (3) оборачивает улитку вокруг заготовки, придавая ей нужную форму. Стол крепится на прочном основании (5), которое желательно прикрутить болтами к полу. Валик может регулироваться при помощи прижимного винта (7).

В результате получаем абсолютно универсальную конструкцию. Воротком накручиваем заготовку на лемех, который может менять форму по желанию мастера. А с помощью рычага с роликом регулируем радиус закручивания завитка. Количество витков регулируется оборотами воротка.

Рисунок 3:
Для извлечения готового изделия просто делаем оборот в обратную сторону, и подвижные лемеха выходят из завитка.
Примеры обработки заготовок с помощью такой «улитки» на рисунке 4.

Станок для холодной ковки своими руками — видео примеры

Ручной вариант станка для холодной ковки.

Если вам хочется уйти от ручного труда, то сделайте самодельный электрический станок для холодной ковки как показано в этом видео.

Холодная ковка своими руками — хобби которое не лежит у вас в доме на полке, а украшает ваш дом.

Виды, устройство и принцип работы «Улитки»

Улитка для холодной ковки — это приспособление для создания узоров в виде завитков из металлических прутков путем их деформационного загиба по контуру шаблона. Деформация происходит за счет жесткой фиксации рабочего прутка к шаблону. Для этого нужно прикладывать силу. Обеспечивается это ручным усилием или электрическим приводом. При самостоятельном изготовлении устройства целесообразность применения электрического привода должен определить сам мастер. Он необходим в случае большого объема работ. В основном используется ручное усилие.

Улитка (кондуктор) может иметь разную конструкцию. Она может быть выполнена:

• в виде стабильно приваренного к рабочему основанию шаблона;
• в виде разборных съемных частей, которые крепятся на основание.

По-разному может быть организован и ручной привод.

В самой примитивной конструкции пруток наматывают на шаблон простым усилием рук или с использованием в качестве рычага любого подходящего приспособления.

Также рычаг может входить в конструкцию станка и крепиться к ножке станины и приводиться в движение с помощью подвижного подшипника, перемещающегося по основанию улитки.

В более сложных устройствах вращается сам кондуктор, который крепится на ось вала. Она приводится в движение с помощью трех рычагов.

Вы должны заранее определить конструкцию станка, исходя из целесообразности и удобства использования.

Монолитный кондуктор имеет определенную форму шаблона, которая служит единственным вариантом завитка. Это является недостатком такой конструкции, но зато ее сделать самим совсем несложно.

Съемный вид конструкции удобен тем, что на таком станке можно изготавливать фигурные завитки разных размеров и форм. Но конструирование самого станка более сложное. Кроме того, у съемного устройства надежность фиксации частей шаблона хуже, чем у монолитного вида. Вам потребуется постоянное подкручивание резьбовых соединений, т. к. они при работе могут ослабеть.

Приспособы

Оснастку, изготовленную вручную, никак не отнесешь к станкам, даже с учетом выполнения технологических операций на них с помощью мускульной силы. в интернете часто смешивают в одну кучу инструмент, оборудование и приспособления для ковки, разницу мы разъяснили тут, а здесь речь идет только про приспособления, что сложнее чем ручной инструмент, но проще станков с использованием электрической энергии.

Однако, по аналогии с оборудованием, приспособления имеют такие же названия. Для каждого вида станка применяется свое уникальное приспособление.

Улитка-твистер

Улитки относятся к классу станков, где формообразование происходит путем закручивания заготовки. Основными в конструкции являются приспособления, сделанные в виде подвижных и разборных частей лекала или неподвижного шаблона. Базовая поверхность оснастки выполняет функцию получения элементов согласно чертежных размеров.

Торсион

Это приспособление для торсирования или скручивания прутка металла вокруг своей оси. Задачи, которые решает оснастка: надежное закрепление концов прутка, обеспечение свободного вращения, устранения возможности отклонения оси вращения. Для изготовления фонарика используется оправка в виде трубы. Заготовка получается объемной формы.

Гибочные станки — гнутики

Очень часто гибочные станки называют гнутиками. Приспособление для загиба прутка на определенный угол имеет такое же наименование. Простая оснастка, состоящая из роликов и упоров, гнет по заданному шаблону прутки и стальные полосы.

Самодельный гнутик

Волна

Приспособление, основными частями которого являются подвижный и неподвижный ролик с упором, позволяет получать волнистый контур на прутках. Волны могут быть разные по длине и амплитуде.

Станок для холодной ковки типа Волна

Вальцы для гибки по радиусу

Ручное приспособление для гибки профильных труб, по другому трубогиб, можно изготовить своими руками. Самым простым примитивным приспособлением гнут трубы, требования к которым по точности гиба невысоки. Если в самодельную конструкцию заложить дополнительные приспособления, например домкрат, готовые гнутые элементы будут изготавливаться с меньшими потерями сил.

Штамповочные вальцы

В холодной ковке присутствуют элементы под названием гусиные лапки. Получить его раскаткой легко на предназначенном для этого штатном оборудовании. В то же время разработаны приспособления для выполнения этой технологической операции. Выполнены они в виде самодельных штамповочных вальцов или штамповой оснастки. Для изготовления таких самоделок требуются высокая квалификация исполнителя и специальные материалы.

Кондукторы

В качестве приспособлений в станках-улитках для получения завитков, спиралей применяются кондуктора. Они представляют собой оправки, контур которых соответствует изготавливаемым элементам. Станки имеют два основных вида конструктивного исполнения:

• кондуктор выполнен в виде разборного поворотного шаблона с находящимся в его оси воротом;
• с неподвижно закрепленным кондуктором и обкатным роликом.

Создание завитка для балясины на самодельном кондукторе

Если к станку-улитке с поворотным лемехом добавить дополнительно еще один ворот, можно получать изделия с плавными волнами. Изменяя расстояния между воротами, получите разнообразные по контуру волны.
